Особенности монтажа
Главное условие при монтаже канализации из любого материала — герметичность соединений. Для состыковки труб и отводов применяют:
- соединение в раструб;
- монтаж на клей;
- использование замков специальной конфигурации;
- аргоновую или газосварку для стальных и нержавеющих труб.
В домашних условиях самый распространенный тип — соединение в раструб.
Для облегчения работы выбирают подходящие по конфигурации отводы и трубы нужного диаметра. Учитывают угол поворота, выход справа или слева. В таком случае детали соединяют состыковкой раструба с гладким концом.
Пластиковые трубы и фасонные части оснащены с одной стороны специальной фаской, в которой установлена уплотнительная резинка треугольной в разрезе формой. Это облегчает соединение.
Если размеры помещения или наличие в продаже деталей вызывают необходимость обрезки труб, гладкий конец стачивают напильником на конус. За образец берут отрезанную часть детали. Попытка вставить обрезанную и необработанную трубу в раструб, скорее всего, приведёт к порче резинового уплотнителя. Для облегчения стыковки, особенно в случаях покупки изделий разных марок, рекомендуется смазать уплотнительное кольцо любым жидким средством, например, мыльным раствором.
Для чугунных труб раструбное соединение уплотняют набивкой и замазывают цементным раствором.
Монтаж канализационных труб и отводов на клей применяют для труб без раструбов. Такие системы выбирают, когда есть уверенность, что переделки не потребуется. В противном случае демонтаж возможен только с разрушением деталей и последующей заменой их новыми.
Трубы из пропилена низкого давления соединяют фитингами с затяжной гайкой или специальными отводами при помощи электрической пайки, о чем было рассказано выше. В частных домах такие трубы используют редко из-за непрезентабельного внешнего вида соединений.
Правила проведения монтажных работ

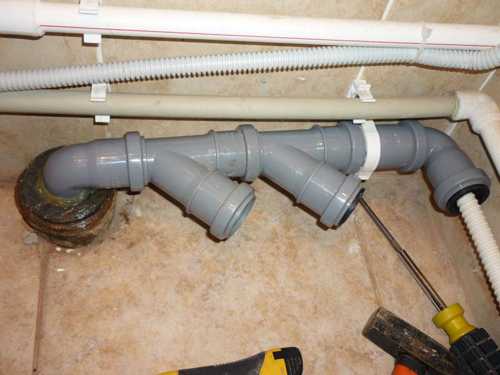

Вариант монтажа тройников внутренней канализации
Работу по монтажу сантехнического канализационного тройника можно проводить самостоятельно, но при этом учитывать советы:
- В горизонтальной разводке рекомендуется применять тройники с углом 45 градусов, чтобы снизить риск возникновения засора. Прямоточные детали не используются.
- Учитывать направление потока и установку раструба – он должен смотреть в ту сторону, откуда течет жидкость.
- Детали, диаметр которых превышает 50 мм дополнительно крепят на стену при вертикальной разводке.
- При замене уплотнительных колец старую резину оставляют на месте. Чтобы детали лучше стыковались, их смазывают жидким мылом.
Проще всего соединять пластиковые детали, потому что они легче по весу и не требуют посторонней помощи. Для обрезки лучше использовать мелкозубную ножовку по металлу, чтобы меньше повредить край трубы. После этого конец зачищается наждачной бумагой. Далее соединение собирается по схеме.
Чтобы собрать участок канализации с помощью тройника методом сварки, нужно подготовить дополнительные приборы, которые разогревают концы пластика, после чего их соединяют и удерживают в течение 20 секунд.
Разновидности деталей
Разнообразие канализационных отводов
Отводы для создания систем канализации классифицируют по множеству признаков:
- материалу;
- размеру;
- конфигурации;
- способу присоединения.
Повороты и угловые соединения на 90 градусов называют отводами, детали, обеспечивающие угол присоединения 30 или 45 градусов, считают полуотводами.
Для сборки единой системы из разных по диаметру деталей служат специальные переходники, исключающие утечки в стыках. В продаже они встречаются под названием «восстановитель раструба».
Материал изготовления
В изготовлении сантехнических отводов применяют различные материалы, имеющие достоинства и недостатки. Широкое распространение получила продукция, выполненная из пластика: полипропилена, поливинилхлорида. Дома старой постройки оборудованы канализацией из чугуна.
Изделия из этих материалов при монтаже не требуют использования каких-либо электрических приборов. Собрать единую конструкцию просто своими руками, для соединения один конец изготавливают в виде раструба, а другой — в виде гладкой трубы с выборкой на конус.
Монтаж полиэтиленовых деталей потребует применения специальных паяльных станций. В стенке фитинга вмонтирована нагревающаяся проволока. После состыковки деталей на спираль подаётся напряжение, она разогревается и сплавляет составные части. Такие канализационные системы делают «раз и навсегда». Изменить конфигурацию коммуникаций можно только демонтажными работами с последующей пайкой новых соединений.
Размер фасонных частей
Для внутренней канализации жилых зданий самыми востребованными размерами труб и, следовательно, отводов для них считаются изделия с внутренними диаметрами от 40 до 110 или 150 мм.
Пластмассовые отводы (полипропиленовые и из поливинилхлорида) унифицированы и поставляются в розничную сеть в основном с диаметрами 40, 50, 110, 150 мм. Для стока из стиральной машины можно приобрести трубы и фасонные части к ним размером сечения 25 мм, ванную и посудомоечную машину можно подключить к водоотводам с внутренним проходом 40 мм. Для стояков используют трубы 110 или больше, оборудованные отводами на 110 и 50 мм.
Чугунные канализационные отводы имеют условный внутренний проход 65 мм, при этом сама труба выпускается с внешним диаметром 81 мм. Для стояков применяют трубу с внутренним диаметром 100 мм и внешним 118 или 125 и 144, соответственно.
Конфигурация фасонных частей

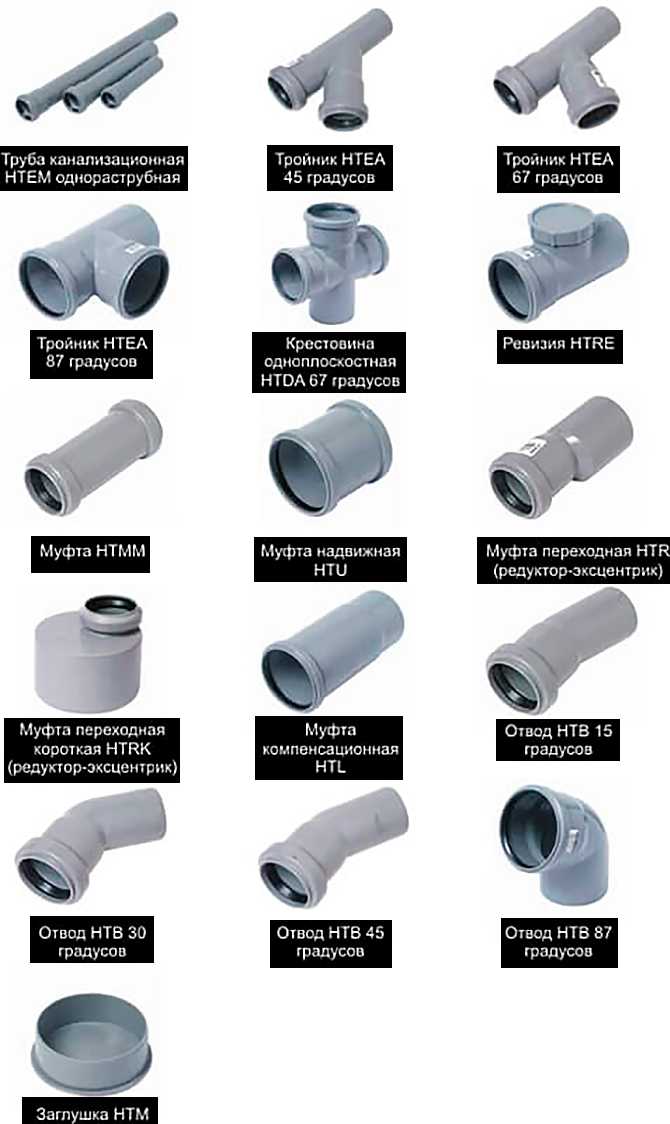

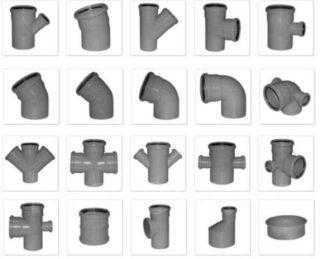

Виды отводов для канализации можно увидеть в каталогах любой фирмы, производящей сантехнические системы. В списке изделий присутствуют:
- крестовины одно- и двухплоскостные;
- тройники;
- отводы и полуотводы;
- ревизии;
- отводы с редукцией, где к основной трубе большего диаметра присоединяется меньший размер;
- бутылки — переходы с меньшего диаметра на больший.
Виды тройников для канализации
Тройник угловой канализационный применяется в каждой системе. Без него отсутствует надежный способ подключения, поэтому не стоит отказываться от оценки. Наиболее распространенными считаются модели 110х110х110, применяемые на улице, но они далеко не единственные. Какие виды следует отметить?
- Прямые;
- Наклонные;
- Муфты-ревизии;
- Равнопроходные;
- Разнопроходные.
Огромный список подсказывает, что тройники для пластиковых канализационных труб необходимы. Их установка гарантирует широкие возможности в создании разветвленной системы. Лучше подробно описать каждый вид, чтобы даже без профессиональной подготовки человек быстро сделал выбор.
Прямые
Прямые тройники применяются для соединения горизонтальных и вертикальных стояков. Их угол наклона составляет 90 градусов, что и дало им распространенное название. Такие элементы давно стали одними из главных, поэтому их приобретение является обязательным. На практике специалисты лишь рассчитывают их количество, но никогда не отказываются от моделей.
Наклонные
Наклонные канализационные пластиковые тройники меняют направление движения сливных вод под углом 45 градусов. Они чаще всего применяются внутри помещении для оптимальной разводки трубопровода. Такие модели стали незаменимым для горизонтальных переходов. Их явным преимуществом является отсутствие мест, где потенциально создается возможность образования засора.
Муфты-ревизии
Муфты-ревизии в первую очередь заинтересовывают профессионалов. Они оборудованы дополнительным отводом с закручивающейся крышкой для доступа к внутренней части системы. При появлении засора достаточно открыть проход и воспользоваться тросиком, чтобы быстро очистить систему. Из-за чего установка муфты целесообразна в местах, где переходы наиболее сложны.
Равнопроходные
Когда монтируется канализация, равнопроходный тройник устанавливается для дополнительного отвода. Внутри помещений они играют роль своеобразного разделителя для подведения трубопроводов к местам подключения. Главным отличием является одинаковый диаметр подсоединения, который является критичным вопросом. Из-за этого основной принцип установки остается однозначным – они предназначены только для деления трубопровода.
Разнопроходные
Разнопроводные пластиковые тройники отличаются разными диаметрами входного отверстия и мест подключения. Он является главным для ввода в квартиру или частный дом. Внутри помещений обычно применяются трубы диаметром 50 мм, а внешний подвод составляет 110 мм. Для оптимального соединения обязательно потребуется дополнительный элемент. В этом случае трубопровод свободно поменяет размер, став доступным для соединения.
Сантехнический тройник – важная часть системы канализации. Его выбор предопределяется проектом, поэтому производители регулярно пополняют собственный ассортимент. Причем покупка совершается в обязательном порядке, так как без такого элемента можно собирать только простейшие прямые конструкции. Это подходит только для маленьких дачных домиков, поэтому профессионалы предпочитают тщательно составлять проект, учитывая все детали.
Особенности монтажа участка пластиковой канализации в систему из чугуна
Для врезки в рабочую систему участка из пластика используют канализационный переходник и компенсатор, за счет которого становится возможным монтаж без разборки всей конструкции.
Монтаж осуществляется следующим образом:
- в очищенный и обработанный герметиком раструб вставляется переходник;
- в него — пластиковый компенсатор;
- в компенсатор до упора — пластиковую трубу;
- соединяется конструкция с другого конца, постепенно высвобождая трубу из компенсатора.
Какая бы конструкция канализации не предполагалась, какие бы материалы не предстояло бы использовать, начинать работы следует с составления плана с четким очерчиванием всех необходимых соединений.

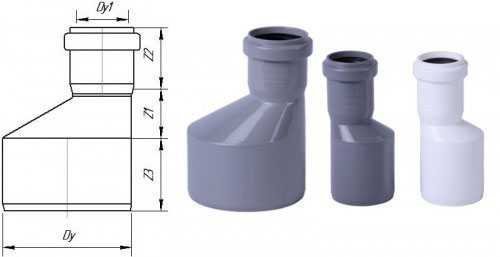

Размеры канализационных переходников
Производители сантехнической арматуры предлагают большой выбор пластиковых канализационных переходников разных диаметров и модификаций. В гражданском строительстве, при индивидуальной разводке наиболее применимы трубы, переходники и фитинги диаметром на 50 мм и 110 мм. Для отвода кухонных стоков используют трубы меньшего диаметра, для канализационных стоков – большего.
Часто используемые канализационные переходники:
- переход с 50 на 110 мм в виде муфты;
- переход с изменением направления – уголки;
- соединение больше 2 труб с разными диаметрами (с 50 на 110 мм; с 25/20 на 50 мм) – тройники, крестовины;
- обводы – специальные изогнутые фитинги для обхода труб без дополнительных стыков;
- компенсаторы – для отвода горячих стоков при пластиковом трубопроводе.
Для принудительного водоотведения, когда канализационная система эксплуатируется под давлением, используют либо стальные трубопроводы, либо пластиковые из поливинилхлорида.
Соответственно материалам труб подбирают канализационные переходники. ПВХ трубопроводы эксплуатируются при давлении от 6 до 12,5 атмосфер. Это требование сохраняется, даже если принудительная циркуляция осуществляется периодически.
Какие бывают виды тройников
Тройник для канализации является очень важным элементом, который обеспечивает разветвление трубопровода.
На сегодняшний день существует несколько видов соединительных тройников:

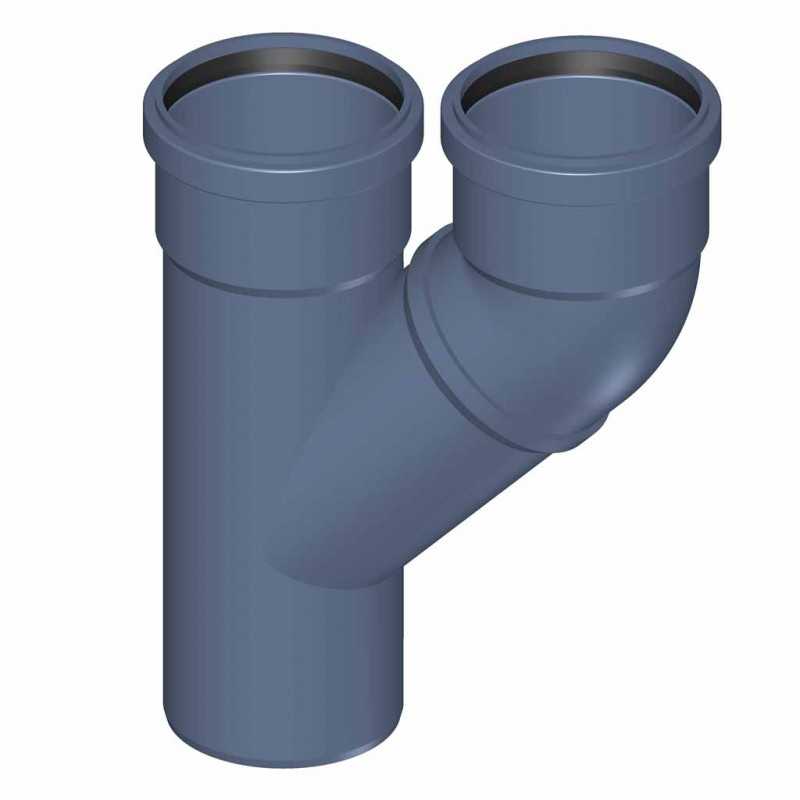

- тройники ПВХ прямые, предназначенные для канализационных труб на 90/87 градусов. Этот вид тройников используется для соединения вертикальных стояков к горизонтальной части ассенизаторской системы;
- тройники с наклоном угла 45 градусов, используются для соединения горизонтальных соединений;
- ревизии, которые представляют собой специальные муфты, обладающие дополнительным третьим отверстием, которое закручивается при помощи специальной крышки. Их используют в тех случаях, когда нужно предотвратить образование засоров и не беспокоится по тому вопросу, как и чем можно прочистить канализационные трубы своими руками в домашних условиях;
- равнопроходные тройники являются устройствами, обладающими одинаковыми внутренними сечениями;
- разнопроходные тройники, их особенностью является то, что в средней части они имеют отличительное сечение.
Самыми современными и удобными являются пластиковые приспособления для разветвления системы трубопровода.
Кроме того, осуществить замену пластикового тройника гораздо проще, поскольку это сделать можно без применения подручного инструмента, а это существенно облегчает процесс ремонтных работ.
К основным преимуществам пластиковых тройников можно отнести:
Тройник для труб из пластика
- долговечность;
- простота монтажа;
- доступная стоимость;
- надежность конструкции.
Благодаря этому виду фитинга, можно осуществить соединение труб и сделать разветвление трубопровода, что послужит беспрепятственному поступлению стоков в различные стороны канализационной системы.
Разводка труб при помощи пластикового тройника
Назначение переходников
Современные канализационные коммуникации в подавляющем большинстве случаев монтируют из полимерных труб. В зависимости от планировки канализация имеет разводку по строению, которая соединяется в общий сток и выводится наружу.
Конфигурация трубопровода имеет множество прямых участков, которые соединены между собой в сложные системы с поворотами, отводами, тройниками, крестовинами, заглушками и ревизиями.
При сборке трубопровода используют канализационные переходники из полимерных материалов. Они могут быть как съемными, так и впаянными.
Здания старой постройки оснащены канализационными трубопроводами из чугуна, реже из стали. Для ремонта, частичной замены или врезки отдельной квартиры с пластиковой канализацией требуется соединить в одну систему трубы из металлических сплавов с трубами или фитингами из полимерных материалов.
Здесь на помощь также приходят переходники, которые сделаны со специальными разными концами, и позволяют надежно соединить разнородные коммуникации. Сантехнические канализационные переходники предназначены для:
- соединения прямых участков трубопровода с разным диаметром;
- соединение участков трубопровода из разных материалов (диаметр может быть как одинаковым, так и отличным друг от друга);
- создания необходимой конфигурации канализационного участка (повороты, обход, разводка).
Тройник ПВХ
Трубы из полинивилхлорида, в простонародье трубы ПВХ, предназначены для систем напорной и безнапорной канализации.
Основными преимуществами труб ПВХ, это их высокая пропускная способность из-за гладкой наружной поверхности отсутствие отложений на стенках во время эксплуатации труб. Пропускная способность обеспечивает сильный напор, также отсутствие отложений на стенках позволяет получать чистую воду без примесей. Кроме того трубы ПВХ удобны при монтаже, они легко режутся и гнуться. Такие трубы долговечны в эксплуатации.
Тройник ПВХ применяется для разветвления трубопроводной системы, которые предназначены для бытовых сбросов в бытовом и в промышленном строительстве. Кроме того подобные тройник используются при отводе ливневых стоков в строительстве городском и дорожном. Тройник ПВХ применим в отводах естественных продуктов жизнедеятельности скота и птицы в фермерском, сельхоз строительстве.
Конструкция тройника ПВХ представляет собой раструбную конструкцию, с разными вариациями: тройник может быть равнопроходным, либо с прямым, либо, с косым углом. В состав тройника входят резиновые уплотнительные кольца, обеспечивающие соединение с трубами ПВХ и другими ПВХ фитингами.

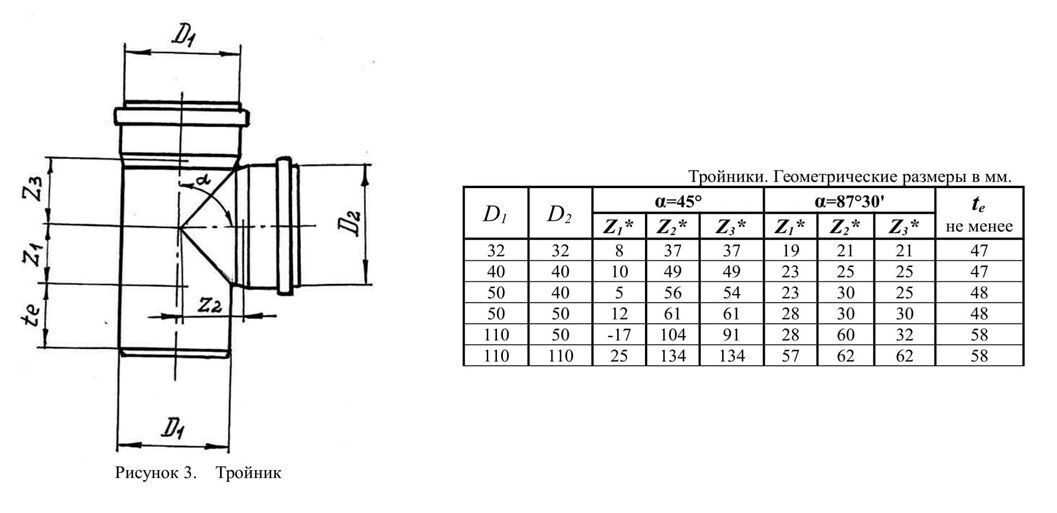

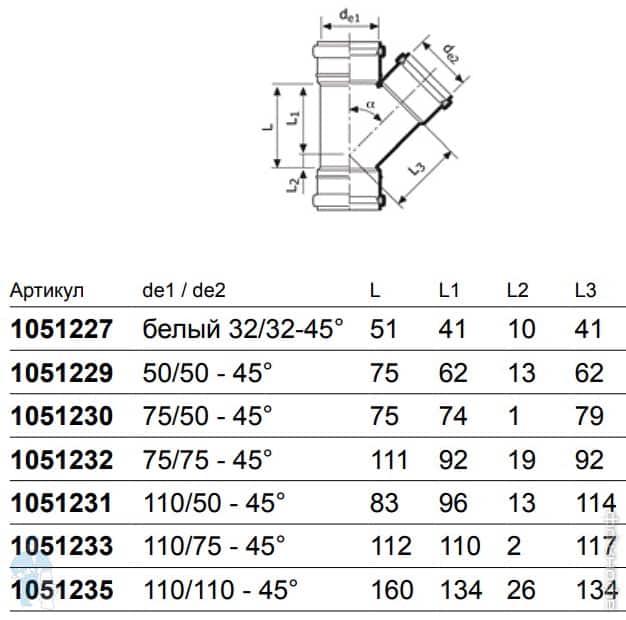

Размеры и схема ПВХ тройника 45 гр.
| DN | DN1 | S | S1 | Z1 | Z2 | Z3 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| 110 | 110 | 3.2 | 3.2 | 25 | 140 | 140 | 60 | 50 | 50 |
| 160 | 110 | 4 | 3.2 | 2 | 168 | 176 | 82 | 74 | 56 |
| 160 | 4 | 38 | 205 | 205 | 83 | 71 | 71 | ||
| 200 | 110 | 4.9 | 3.2 | 17 | 191 | 200 | 100 | 86 | 56 |
| 160 | 4 | 18 | 228 | 232 | 100 | 86 | 74 | ||
| 200 | 4.9 | 45 | 251 | 251 | 100 | 85 | 85 | ||
| 250 | 110 | 6.2 | 3.2 | -37 | 206 | 228 | 217 | 98 | 50 |
| 160 | 4 | 3 | 250 | 261 | 131 | 103 | 74 | ||
| 200 | 4.9 | 24 | 275 | 280 | 134 | 103 | 86 | ||
| 250 | 6.2 | 57 | 311 | 311 | 134 | 101 | 101 | ||
| 315 | 110 | 7.7 | 3.2 | -66 | 240 | 272 | 230 | 110 | 50 |
| 160 | 4 | 33 | 289 | 306 | 144 | 114 | 75 | ||
| 200 | 4.9 | 5 | 317 | 337 | 144 | 114 | 85 | ||
| 250 | 6.2 | 28 | 335 | 344 | 156 | 114 | 99 | ||
| 315 | 7.7 | 73 | 392 | 392 | 144 | 114 | 114 | ||
| 400 | 110 | 9.8 | 3.2 | -130 | 450 | 435 | 165 | 170 | 65 |
| 160 | 4 | 69 | 319 | 385 | 165 | 170 | 95 | ||
| 200 | 4.9 | 50 | 355 | 435 | 165 | 180 | 105 | ||
| 250 | 6.2 | 35 | 440 | 445 | 165 | 180 | 13С | ||
| 315 | 6.9 | 73 | 480 | 530 | 160 | 170 | 135 | ||
| 400 | 9.8 | 170 | 510 | 535 | 165 | 175 | 17( | ||
| 500 | 110 | 10.5 | 3.2 | -185 | 360 | 420 | 180 | 250 | 65 |
| 160 | 4 | -65 | 450 | 680 | 200 | 250 | 90 | ||
| 200 | 4.9 | 87 | 400 | 575 | 200 | 250 | 111 | ||
| 250 | 6.2 | -10 | 510 | 530 | 200 | 250 | 111 | ||
| 315 | 6.9 | -45 | 475 | 503 | 200 | 250 | 13 | ||
| 400 | 9.8 | 115 | 615 | 640 | 200 | 250 | 18 | ||
| 500 | 500 | 12.3 | 12.3 | 240 | 665 | 675 | 200 | 250 | 25 |
Размеры и схема ПВХ тройника 90 гр.
| DN | DN1 | S | S1 | Z1 | Z2 | Z3 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| 110 | 110 | 3.2 | 3.2 | 55 | 69 | 69 | 60 | 50 | 50 |
| 160 | 110 | 4.0 | 3.2 | 59 | 69 | 87 | 81 | 74 | 57 |
| 160 | 160 | 4.0 | 4 | 76 | 98 | 98 | 88 | 74 | 74 |
| 200 | 110 | 4.9 | 3.2 | 61 | 67 | 106 | 113 | 79 | 49 |
| 200 | 160 | 4.9 | 4 | 105 | 119 | 115 | 80 | 86 | 74 |
| 200 | 200 | 4.9 | 4.9 | 105 | 119 | 119 | 100 | 86 | 86 |
| 250 | 110 | 6.2 | 3.2 | 90 | 100 | 132 | 144 | 99 | 51 |
| 250 | 160 | 6.2 | 4 | 90 | 100 | 134 | 117 | 126 | 85 |
| 250 | 200 | 6.2 | 4.9 | 132 | 143 | 136 | 123 | 120 | 116 |
| 250 | 250 | 6.2 | 6.2 | 120 | 152 | 152 | 135 | 101 | 101 |
| 315 | 110 | 7.7 | 3.2 | 93 | 104 | 162 | 152 | 116 | 56 |
| 315 | 160 | 7.7 | 4 | 93 | 104 | 164 | 130 | 138 | 87 |
| 315 | 200 | 7.7 | 4.9 | 166 | 178 | 170 | 128 | 140 | 106 |
| 315 | 250 | 7.7 | 6.2 | 166 | 178 | 174 | 128 | 140 | 110 |
| 315 | 315 | 7.7 | 7.7 | 166 | 185 | 174 | 146 | 114 | 114 |
| 400 | 110 | 9.8 | 3.2 | 153 | 183 | 240 | 180 | 145 | 60 |
| 400 | 160 | 9.8 | 4 | 120 | 205 | 135 | 215 | 160 | 87 |
| 400 | 200 | 9.8 | 4.9 | 145 | 240 | 145 | 215 | 175 | 104 |
| 400 | 250 | 9.8 | 6.2 | 186 | 227 | 270 | 180 | 145 | 105 |
| 400 | 315 | 9.8 | 6.9 | 186 | 227 | 260 | 180 | 145 | 125 |
| 400 | 400 | 9.8 | 9.8 | 250 | 270 | 230 | 215 | 175 | 175 |
| 500 | 110 | 10.5 | 3.2 | 163 | 205 | 290 | 210 | 170 | 60 |
| 500 | 160 | 10.5 | 4 | 163 | 205 | 300 | 210 | 170 | 85 |
| 500 | 200 | 10.5 | 4.9 | 163 | 205 | 300 | 210 | 170 | 95 |
| 500 | 250 | 10.5 | 6.2 | — | — | — | 210 | 170 | 105 |
| 500 | 315 | 10.5 | 6.9 | — | — | — | 210 | 170 | 125 |
| 500 | 400 | 10.5 | 9.8 | — | — | — | 210 | 170 | 145 |
| 500 | 500 | 12.3 | 12.3 | 265 | 355 | 345 | 295 | 245 | 245 |
Thanks for sending your message! We will get back to you shortly.
There was a problem sending your message. Please try again.
Please complete all the fields in the form before sending.
Определение и назначение тройников для канализационных труб

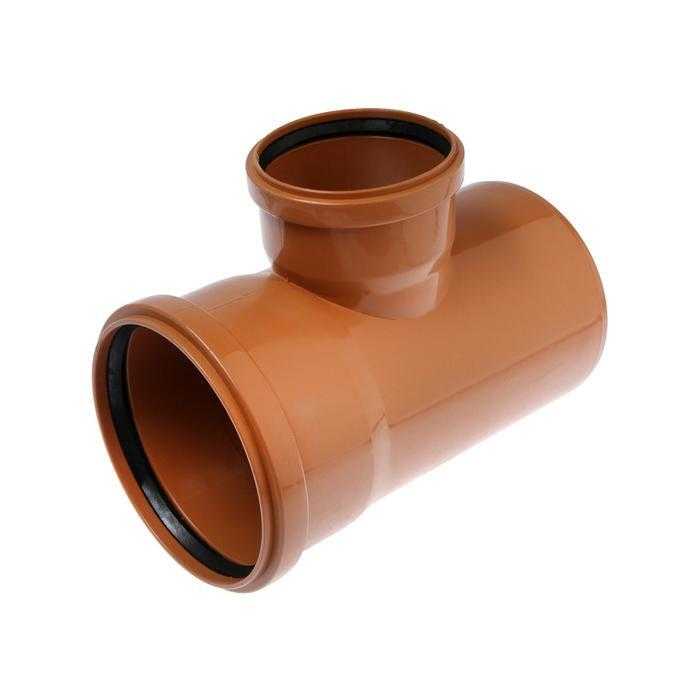

Пластиковый тройник для наружной канализации
Канализационная система, как внутренняя, так и внешняя, состоит не только из труб. Для правильной укладки необходимы фитинги, чтобы магистраль соответствовала техническим требованиям. Большинство строительных компаний и частные лица используют пластик для канализации, поэтому промышленность предлагает большой выбор разнообразных тройников, которые помогают сделать систему стабильно работающей и безопасной.
Преимущества пластиковых изделий:
- легкий вес – все работы можно выполнять без привлечения тяжелой строительной техники;
- удобство монтажа – детали оснащены специальными стыками, которые не нуждаются в дополнительном применении каких-либо материалов;
- пластик устойчив к образованию ржавчины, поэтому служит долго;
- на внутренних стенках не откладывается налет, что позволяет экономить на частых профилактических мероприятиях;
- низкая стоимость изделий.
Без покупки тройников возможно обустроить только прямую магистраль – без поворотов и разветвлений, что не позволяет пользоваться ею комфортно.
Как установить тройник на канализационную ПВХ трубу
Тройники ПВХ для канализационных труб могут использоваться, как для внутренней, так и для внешней канализации.
Как установить тройник на канализационную трубу, можно, рассмотреть на примере подключения раковины и унитаза:
- в первую очередь, нужно поставить унитаз в отведенное ему место в туалете и пометить то место, где планируете устанавливать тройник;
- затем унитаз с будущего его месторасположения нужно убрать или просто отставить в сторонку;
- при помощи использования герметика тройник следует вставить в раструб стояка;
- после этого потребуется взять канализационную отводную трубу нужной длины, обмазать ее герметиком и конец вставить в отверстие тройника. Но прежде, убедитесь, что в отверстии тройника есть уплотнитель;
- теперь можно приступить к раковине. Здесь потребуется укладка нескольких коротких труб, которые соединяются между собой тройниками;
- после этого осуществляется установка унитаза на место, его нужно прикрепить болтами и зацементировать. Затем подсоединяем его к тройнику гофрой, но предварительно, смазав раструб унитаза герметиком.
Например, если вам необходимо сделать всего лишь один отвод от водопроводной трубы, то применение обычного тройника станет самым оптимальным и удобным вариантом.
Если водопроводная система состоит из металлических труб, то потребуется найти места их соединения и раскрутить их.
Итак, установка тройника на трубу водопровода осуществляется следующим образом:
Использование тройников канализационных труб
- для начала нужно отключить по стояку воду и, естественно, предупредить соседей о том, что вы будете проводить ремонтные работы, которые требуют отключения воды;
- затем нужно найти место соединения труб, где вы хотите, собственно, установить тройник и сделать разветвление;
- место соединения следует раскрутить, и именно сюда вставить тройник;
- для этого потребуется несколько раздвинуть трубы и, возможно, даже одну трубу придется укоротить и нарезать в ней резьбу;
- после этого можно спокойно устанавливать тройник и места соединения лучше обмазать герметиком, дабы избежать протечки воды. Однако если вы все сделаете правильно, подберете соответствующий вид тройника под размеры водопроводных труб, то соединения сами по себе должны быть герметичными и не должны протекать.
Так выглядит установка тройников ПВХ
Как видите, установка тройника не представляет собой какую-то непосильную задачу, и справиться с ней сможет каждый хозяин, даже без наличия каких-либо знаний и навыков.
Кроме того, установка тройника не требует применения какого-либо оборудования, типа сварки, и монтаж длится считанные минуты.
