Редуктор давления воды в квартире: когда нужен, какой выбрать, как установить. в каких случаях нужен редуктор давления воды

Что делать, если потек в квартире или частном доме?

Настоящая инструкция подходит для руководства как для частных домовладельцев, так и для собственников квартир многоэтажных домов.

Отличие может заключаться только на подготовительном этапе, — частные дома оборудованы более сложными внутренними сетями, а потому, чтобы не сливать всю воду из системы, регулятор при его демонтаже нужно отсекать запорной арматурой с обеих сторон.

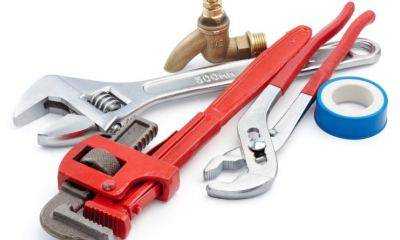

Для работ потребуется (в зависимости от типа регулятора):

разводные ключи;
торцевой ключ;
шестигранник;
шлицевые отвертки: широкая и узкая;
ремкомплект уплотнительных колец;
фумлента или сантехнический лён с герметиком;
преобразователь ржавчины или его аналог.

После того, как вода перекрыта, регулятор давления с трубопровода снимают и приступают к его разборке. Хотя допускается ремонт и без снимания устройства с трубы.

Разборка мембранного, если капает из регулировочного отверстия

Пошаговая инструкция:

Необходимо ослабить фиксирующую гайку и ослабить прижимную пружину. В зависимости от конструкции используют широкую шлицевую отвертку или шестигранник. В данном случае пружину ослабляют разводным ключом — отворачивают против часовой стрелки.
Откручивают 4 болта и отсоединяют крышку корпуса. Под ней находится прижимная пружина и диафрагма. В устройстве наблюдается начало коррозии пружины — мембрана пропускает воду. Возможно разгерметизация вызвана попаданием грязи между диафрагмой и рабочим отсеком.
Откручивают нижнюю гайку редуктора для того, чтобы добраться до золотника и вынуть рабочий механизм, — используют разводной ключ.
Теперь откручивают золотник, — для этого, удерживая гайку в корпусе снизу (держать её удобней накидным ключом), открутить гайку сверху, ту, что находится под прижимной пружиной. Откручивать можно и наоборот – как удобнее. После этого достают золотник и диафрагму из корпуса.
Элементы прижимного механизма очищают от грязи, — для этой цели можно использовать мыльный водный раствор. Абразивами чистить категорически запрещено – можно нарушить целостность диафрагмы. Корпус нужно промыть – для очистки используют преобразователь ржавчины. Пазы корпуса (там, где прижимается диафрагма) рекомендуется отполировать.
Если элементы не деформированы, нет каких-либо трещин и прочих дефектов, то их устанавливают в корпус в обратном порядке.

В данном случае течь через регулировочное отверстии была вызвана неплотным соприкосновением мембраны редуктора с пазами рабочей камеры. Удаление грязи позволило полностью устранить течь.

Устранение течи в поршневом

Поршневой редуктор незначительно отличается от мембранного, — вместо диафрагмы в нем используется поршень с двумя площадками: малой и большой. Последняя изолирует рабочую камеру от пружинного отсека.

Если герметизация нарушена, то вода заполняет пружинный отсек и через резьбу регулировочного винта выходит наружу — так возникает течь. Для её устранения требуется разобрать редуктор.

Допускается разборка, не снимая регулятор с трубы:

Как и в случае с мембранным типом, сначала ослабляют прижимную пружину — как правило, с помощью широкой шлицевой отвертки, отворачивая против часовой стрелки.
Откручивают верхнюю крышку регулировочного отсека от корпуса – используют разводной ключ.
Откручивают нижнюю заглушку или манометр, если он предусмотрен.
Вынимают поршневой механизм, — для этого удерживают гайку золотника (торцевым ключом), и откручивают сверху гайку.
Промывают поршневой механизм, — используют мягкую щетку. Очищают пружину с помощью преобразователя ржавчины.
Прижимные кольца меняют на новые, и собирают регулятор давления в обратном порядке.

Данные меры должны полностью исключить течь через регулировочный винт.

Для улучшения герметизации рабочей камеры, рекомендуется отполировать внутреннюю цилиндрическую поверхность регулятора мягкой насадкой с помощью бормашины, а резиновые уплотнители обработать графитовой смазкой.

Эти меры помогут уменьшить трение поршня в корпусе устройства, что значительно увеличит эксплуатационный ресурс уплотнителей.

В случае течи через заглушку в отверстии или манометр, соединение герметизируют заново, — резиновый уплотнитель меняют, или просто изолируют заглушку с помощью фумленты или сантехнического льна с герметиком.

Если заглушка в отверстии имеет дефекты, то ее требуется заменить, — в качестве замены используют латунную, подходящую по размеру.

Профилактика появления проблемы

Благодаря своей простоте и безотказной работе большое распространение нашли поршневые устройства. Однако их долговечность напрямую зависит от их текущего обслуживания, которое рекомендуется производить не реже 1 раза в год.

Оно заключается в замене всех уплотнительных колец, обработке их графитовой смазкой, а также в смазывании антикоррозийным составом прижимной пружины.

Рекомендуется не допускать промерзания устройства – это деформирует его детали и неизбежно влечет возникновение течи. Поэтому регулирующая арматура должна находиться только в отапливаемом помещении.

Основная причина преждевременного выхода из рабочего состояния регуляторов – ржавчина, окалина и прочая грязь. Для увеличения срока службы рекомендуется внимательно следить за чистотой фильтров на вводе, – прочищать сетку грубого фильтра необходимо не реже 2-х раз в год.

При возможности устанавливать механизмы в горизонтальном положении – это помогает избежать неравномерного износа уплотнительных элементов на подвижных частях.

Регуляторы ошибочно относят к приборам, снижающим гидроудары — они их не гасят, а лишь незначительно снижают, что делает и вся остальная сантехническая арматура:

фильтры,
краны,
гибкие шланги и т.п.

Как и у прочих устройств от гидроударов у регуляторов давления снижается эксплуатационный ресурс. Поэтому для продления их эксплуатационного срока систему водоснабжения рекомендуется оснащать специальными гасителями гидроударов.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше

Помимо этого, внимание стоит обратить на качество литья

Что такое редуктор и как он действует

Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.

Принцип действия редуктора основывается на автоматической компенсации входного водного давления за счет мембраны или пружинки, которые контролируют напор поступающей воды, при этом оставляя выходной напор постоянным.

Прибор защищает все части водопровода и установленные устройства от разрушения и выхода из строя из-за:

гидроударов;
повышенных нагрузок;
скачков давления,

что наиболее актуально для домов с водопроводом, работающим от насоса.

Редуктор давления воды выглядит как прибор в металлическом корпусе, снабженный парой соединений с резьбой, благодаря которым, он и врезается в водопровод.

Такие приборы часто оснащаются:

регулировочным винтом — им устанавливается предельно допустимое значение уровня давления;
манометром — показывает давление в водопроводе.

Принцип работы

Редукторы разделяются на группы по принципу действия:

Статистические — устанавливают на входе водопровода в жилье, они способны работать при неравномерном потреблении воды.
Динамические — устанавливают на промышленных объектах и магистральных водопроводах, они обеспечивают постоянный, равномерный поток и напор воды.

Отличаются редукторы и местом регулировки давления воды:

«после себя» — поддерживают постоянное давление на выходе, к ним относятся статистические приборы;
«до себя» — открываются при повышении давления, нормализуя, ограничивая его, и закрываются при отсутствии напора.

Изделия отличаются друг от друга наличием прозрачной колбы для холодной воды и воздушных фильтров, тонкостью сетки фильтра.

Редукторы давления воды выпускаются производителями с вмонтированными манометрами или без них.

Перечисленные характеристики определяют задачи, для решения которых, целесообразно использование конкретного прибора.

Его можно установить для регулировки давления как в промышленной, так и в бытовой водопроводной системе.

Как разобрать устройство

Подавляющее большинство владельцев РДВ испытывают трудности с ремонтом или техническим обслуживанием. Хотя разбирать и собирать приборы можно самостоятельно – практически все из них отличаются простыми внутренними механизмами, сопровождаются понятными инструкциями.

Зачастую разбор регулятора проводится, чтобы понизить или, наоборот, повысить его пропускную способность, очистить от накопившегося мусора. Рекомендуемая периодичность подобных мероприятий – раз в 6 месяцев. Еще один вариант – по мере загрязнения. Для очистки внутренних механизмов используют специальные растворители, предназначенные для трубопроводов. Что примечательно, перед сборкой клапаны обязательно смазывают. Это помогает увеличить срок эксплуатации, избежать лишних поломок.

Осуществляя разбор, запоминайте порядок соединения внутренних запчастей. Это особенно актуальный совет для поршневых и электронных редукторов.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Процедура реализуется в несколько этапов:

демонтаж крышки корпуса с помощью отвертки;
разборка внутренних соединений штоков и поршней;
удаление уплотнительных колец и пружин;
очистка и обработка корпуса, его элементов.

Финальный шаг – заменить старые материалы на новые. После этого устройство готово к эксплуатации.

Для большей наглядности прикрепляем видео. В нем подробно рассказывается, как устроен регулятор и как правильно разбирать его.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

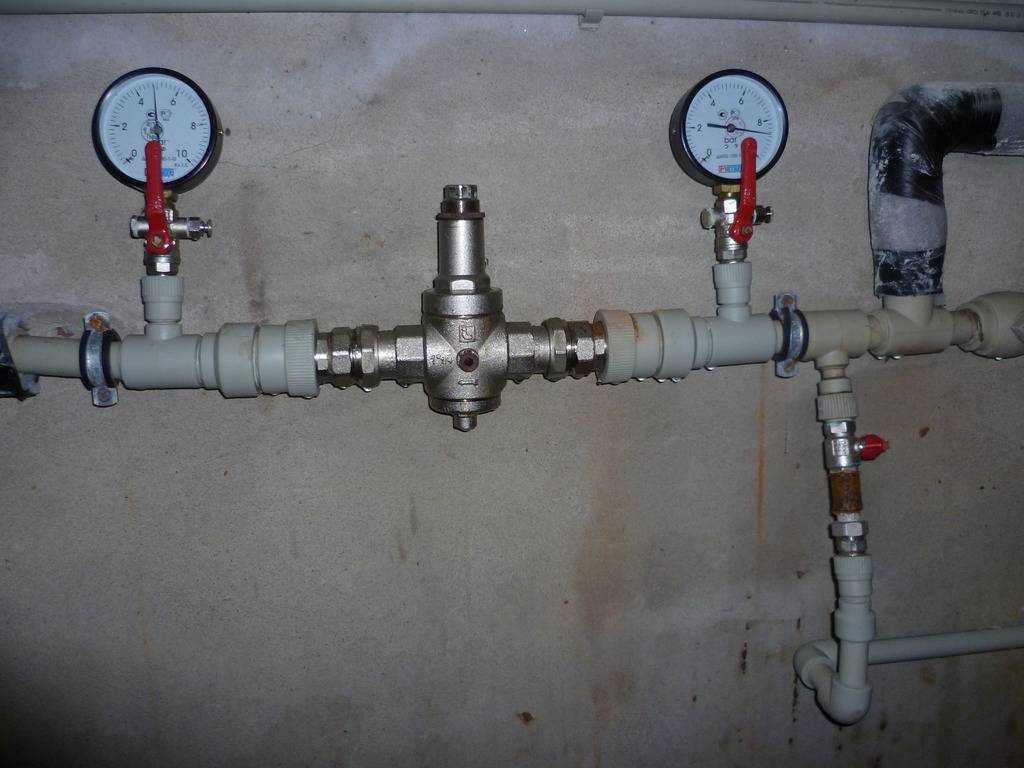

Установка

Порядок производства монтажа:

Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика

Для установки полусгонов этим способом потребуются газовый или разводной ключи.
Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода.

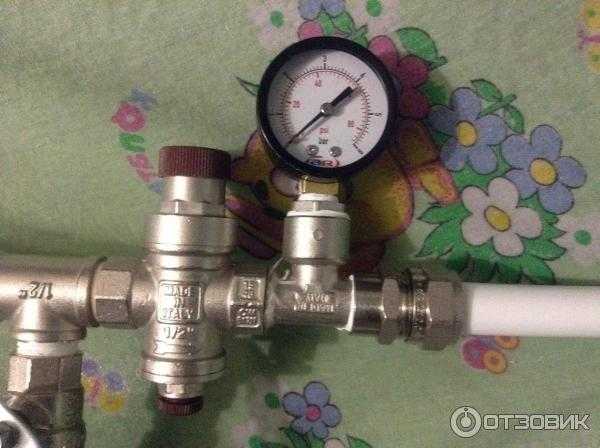

Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства.

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
процесс повторяется до достижения желаемых результатов.

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Параметры регулятора давления

Очень важный параметр. Его значение определяет пиковый суммарный расход для каждой конкретной квартиры. При неправильно выбранном диаметре (слишком большого), клапан просто не будет открываться или откроется на минимальную величину. Напор на выходе будет постоянно проседать.

Условный диаметр	л/сек	м²/час
15	0,5	1,8
20	0,8	2,9
25	1,3	4,7
32	2	7,2
40	2,3	8,3
50	3,6	13

Не нужно сопоставлять диаметр трубопровода и диаметр регулятора. Если они не совпадают, то придётся использовать переходники.

Необходимый перепад.

Разница в показаниях необходима для открытия клапана и не всегда указывается. Может быть, 0,4–0,8 бар; 0,4079–0,8158 кгс/см².

Диапазон регулировки

1–7 бар; 0,1–0,7 МПа; 1,02–7,138 кгс/см².

Максимальное давление на входе

10” 30 бар; 1–3 МПа; 10,2–30,59 кгс/см². Возможность выдерживать высокий напор на входе, по идее должно говорить об отличном качестве клапана. Всё так, но при соблюдении условий. Наличия технического паспорта и указаний в нём параметров изделия.

Максимальная температура среды

40° для холодной и 80° для горячей воды.

Тип соединение

Внешний осмотр изделия даст представление, что и как нужно соединять.

Максимальный коэффициент редукции

У разных моделей бывает 1:8; 1:10; 1:12. Редукция в таких пределах на практике не нужна. Многие производители не рекомендуют устанавливать коэффициент редукции более 2,5.

Отклонения от настроек при резких перепадах

Уровень шума

Повышенный уровень шума, свыше (20 дБ, шёпот) при протекании воды, через регулятор, говорит о кавитации жидкости. Повышенной скорости потока, а значит о неправильной настройке прибора.

Редукционные клапаны могут иметь целый ряд дополнительных опций. Наличие патрубка для установки манометра. Встраиваемый фильтр, который позволяет модифицировать редуктор в комбинированный фильтр с обратной промывкой (Honeywell D06FH).

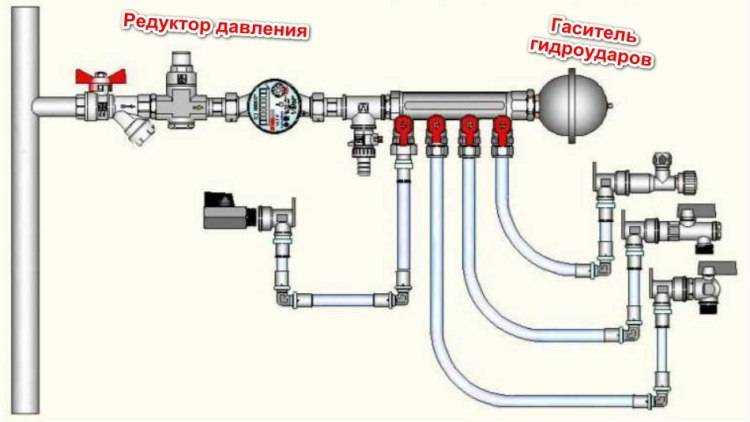

Куда устанавливать редуктор

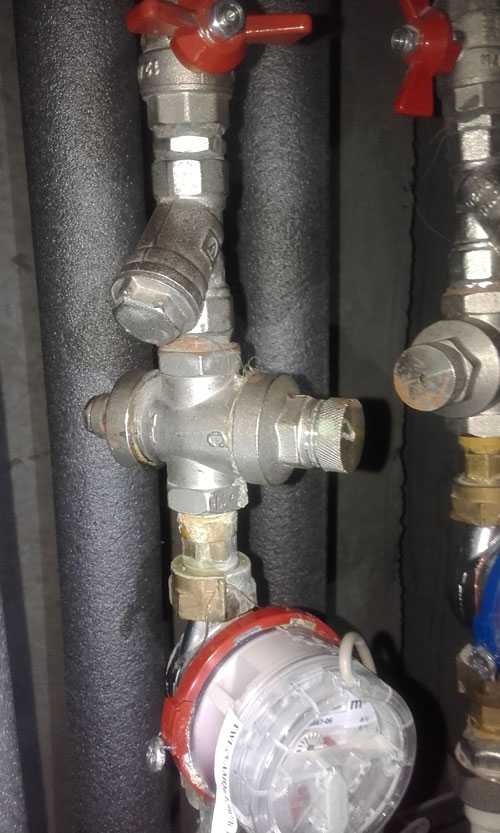

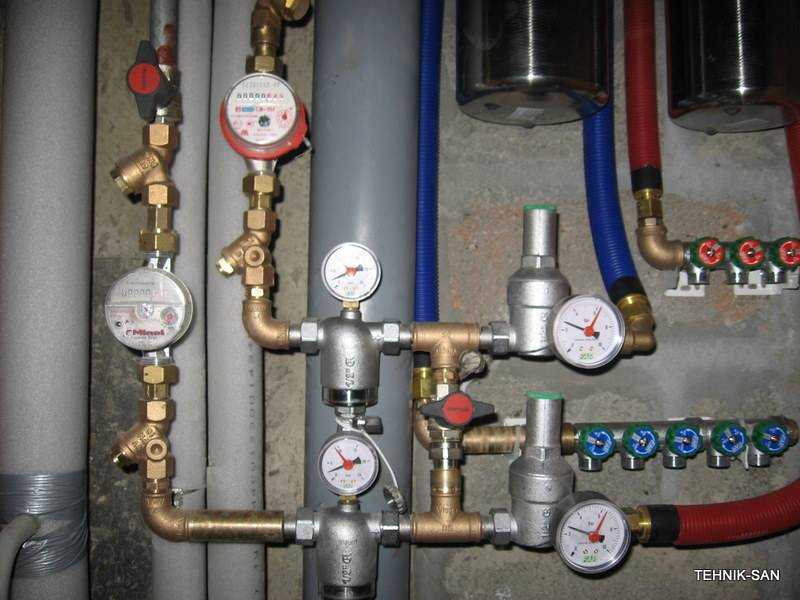

Редуктор устанавливается после фильтра грубой очистки (грязевика). Хорошо, если вода после грязевика, будет проходить через дополнительный фильтр с обратной промывкой. Размеры ячейки сетки фильтра не должны превышать 100-200 мкм. Многие производители регуляторов специально оговаривают этот момент.

После редуктора устанавливается счётчик воды. Много источников указывают устанавливать водомер перед редукционным клапаном. Теоретически такие рекомендации вполне обоснованы, водомер СВ-15 способен держать 1,6 МПа; 16 бар;16,32 кгc/см². Но теоретические доводы не всегда работают. Если вы видели “плачущий” водяной счётчик, защитное стекло которого, с внутренней стороны, покрывает множество мелких капелек, то вы поймёте меня.

Другие моменты монтажа не столь важны. Например, установка вентилей до и после прибора, для отсечения части оборудования на время обслуживания. Устройство обводного канала.

Как произвести начальную регулировку

Самостоятельная настройка выходного давления, нужна не всегда, новые приборы имеют заводскую настройку, значения которой указаны в техническом паспорте. Но, если произвести настройку на другое значение всё-таки нужно, то регулировка производится при минимальном расходе воды. Перед этим нужно стравить воздух, пропустив воду из всех кранов. После, закрываем все водоразборные краны, кроме одного, открытого на величину при которой изливается струйка уже не разделённая на капли. Конечно, не обойтись без манометра. Прибор при отсутствии патрубка на корпусе регулятора, монтируется с помощью тройника, после редуктора.

Компенсатор гидроударов для внутренних систем водоснабжения

Прибор (FAR FA 2895 12) работает по принципу редуктора, но нечего не регулирует, и применяется там, где использовать регулятор нельзя. Когда напор в пределах нормы, но гидроудары не исключены. Максимальное давление, при котором прибор способен выстоять, может достигать 50 бар; 5 МПа; 50,99 кгс/см². Устанавливается компенсатор в отличие от редуктора на конце трубы ближе к потребителям, но такой способ слишком расточителен. Оптимально, устанавливать компенсатор на коллекторах.

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.

Профилактика появления проблем

Полностью исключить все факторы, уменьшающие срок беспрерывной службы, невозможно. Однако если выполнять профилактические мероприятия, то можно его значительно увеличить:

Слабым местом у поршневых редукторов является их подвижный механизм уплотнительные элементы. Чтобы увеличить эксплуатационных срок, их обрабатывают графитовой смазкой.
Также для этой цели шлифуют цилиндр под золотник — это позволяет свести на нет заусенцы и шершавость, что уменьшает выработку резиновых прокладок.
Один-два раза в год производить текущее обслуживание. Разбор, чистка и обратная сборка не займут много времени, но позволят избежать образования течи оборудования и стабилизируют регулировку давления.
Гидроудары – бич всей сантехнической арматуры. Регуляторы давления способны гасить эти кратковременные скачки давления, но крайне негативно к ним относятся, — если внутренние элементы конструкции изготовлены из полимерной пластмассы, то не исключен даже риск полного выхода изделия из строя. Чтобы исключить негативные последствия, водопроводную сеть рекомендуют оснащать обратным клапаном и (или) мембранным гасителем гидроударов.
