Канализационные фитинги

Отводы для гофротруб

Стыковка и поворотные соединения гофрированных труб требуют использования специальных отводов для канализационной системы. Такие элементы изготавливают из пластика. Особая форма стенок, использование специальных муфт и уплотнителей позволяют сделать стык герметичным. Гофрированные трубы и фитинги могут использоваться для прокладки сточной системы в масштабах частного дома или промышленного предприятия.

Разновидности отводов

Обычный угол – стандартный поворотный элемент.
Переходник с редукцией – обеспечивает сложный поворотный отвод с присоединением дополнительной трубы другого диаметра.
Тройники и крестовины – позволяют под прямым углом соединить 3 и более трубы разного диаметра.
Бутылка – изделие, обеспечивающее простой переход на трубу другого диаметра по прямой линии.

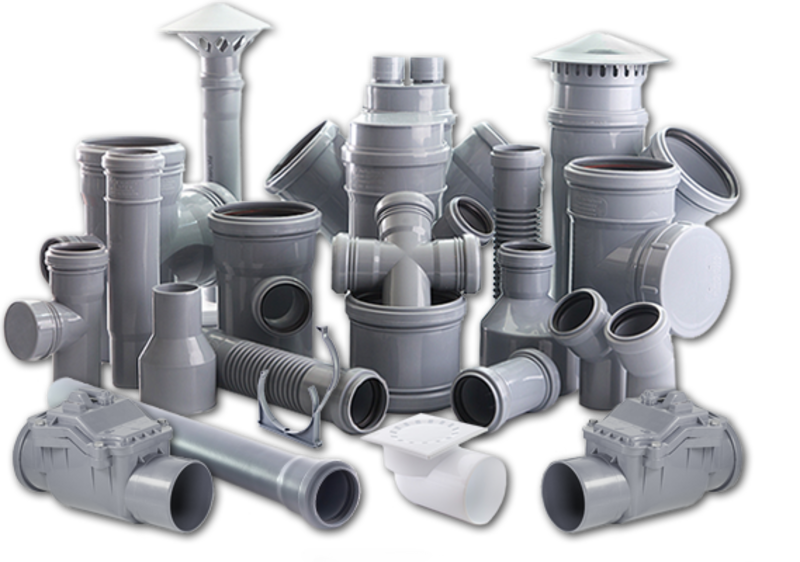

Фасонные элементы для канализации

Муфта – позволяет соединить два отрезка трубы, комплектуется кольцом для уплотнения.
Редукция – изделие предназначено для соединения труб разного диаметра.
Заглушка – позволяет быстро перекрыть поток воды, может применяться в качестве смотрового окна.
Обратный клапан – препятствует возврату потока воды.
Сифон – двухколенный фитинг для приема стоков с затворным механизмом.

Размеры и рекомендации по выбору

По габаритам фасонные изделия отличаются разнообразием. Но размеры сечений канализационных труб и переходников из металла, ПВХ или других полимеров должны совпадать. При сборке канализации используют трубные отрезки:

для внутренних магистралей – от 50 мм;
для внешней части трубопровода – от 110 мм;
для канализационной сетки на несколько зданий – от 315 мм;
для централизованной общегородской системы – от 630 мм.

Чтобы правильно подобрать переходник для канализационной трубы, нужно учитывать, где этот отрезок будет располагаться. Сточные воды из ванны, душа, умывальника отводят по трубам сечением от 50 мм. Нечистоты из унитаза должны уходить по магистрали диаметром не менее 110 мм. Желательный диаметр стояков – от 150 мм.

Отправляясь за стройматериалами, создайте в масштабе чертеж канализации. Это поможет уточнить длину всех трубных отрезков, число фитингов разного типа. Чтобы не ошибиться с размерами, решите, будет фасонный элемент надеваться на трубу или вставляться внутрь ее. Если есть возможность, применяйте обводы, чтобы уменьшить количество врезок.

Цена канализационных переходников невысока: редукция может стоить от 20 до 200 рублей, отвод – от 100 до 350 рублей, тройник или крестовина – от 200 до 500 рублей, муфта – от 100 до 250 рублей. Средняя стоимость ревизий – 500 рублей.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

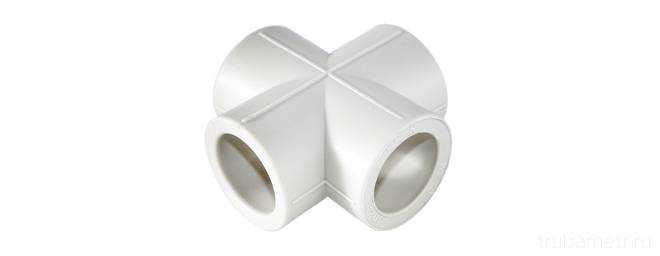

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

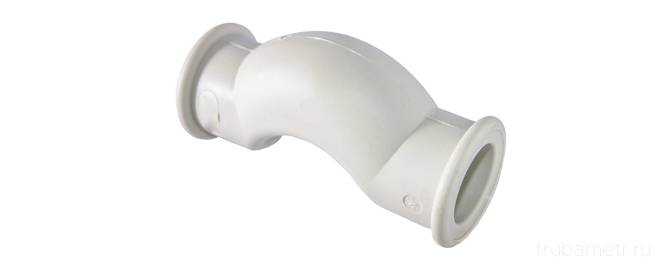

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

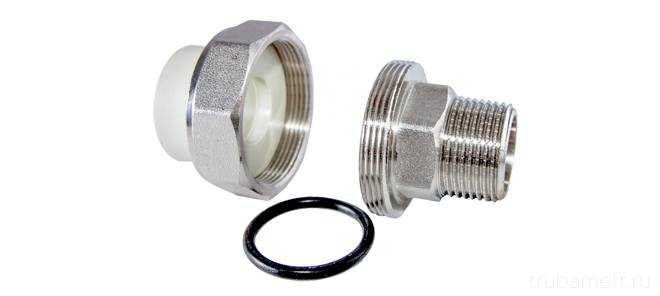

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Канализационный сифон

Такой элемент, как сифон, выпускается U-ой формы. Это важная деталь любой современной канализационной системы. Сифоны бывают с заглушкой для очищения элемента от засорения и отвода воды, и без предусмотренной заглушки для сифона. С заглушкой он устанавливается только в легкодоступных местах для обслуживания под умывальником, ванной и т. д.

Гофрированный сифон

Сифон предназначен для ловли различных предметов, остатков пищи, во избежание их попадания вглубь канализационной системы, что может привести к более неприятным последствиям. Также одной из немаловажных функций сифона, является его способность служить гидрозатвором в канализации, что блокирует проникновение различных противных запахов в квартиру.

Фитинги «под резиновое кольцо» для наружной канализации

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.

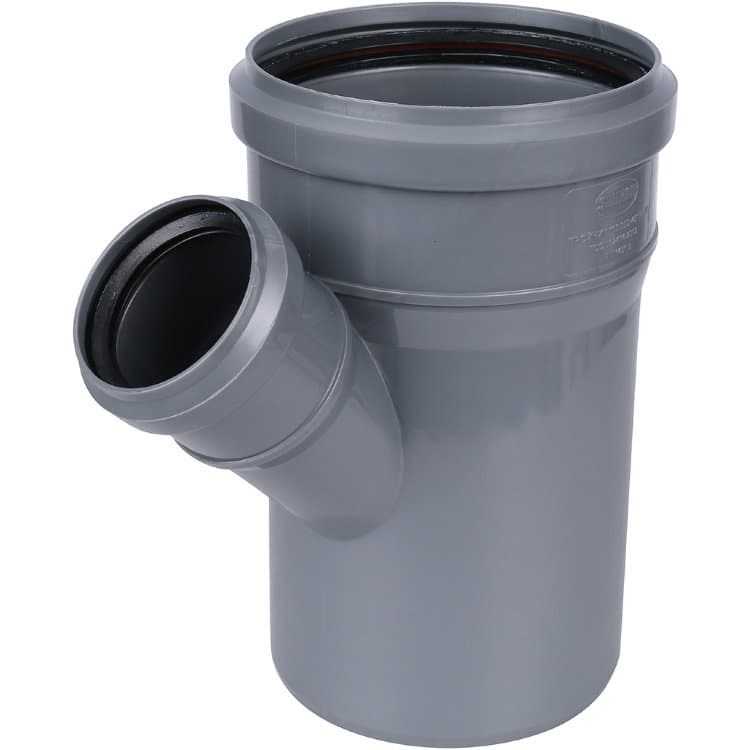

Тройник. Может иметь угол 45°, 67° или 90°.

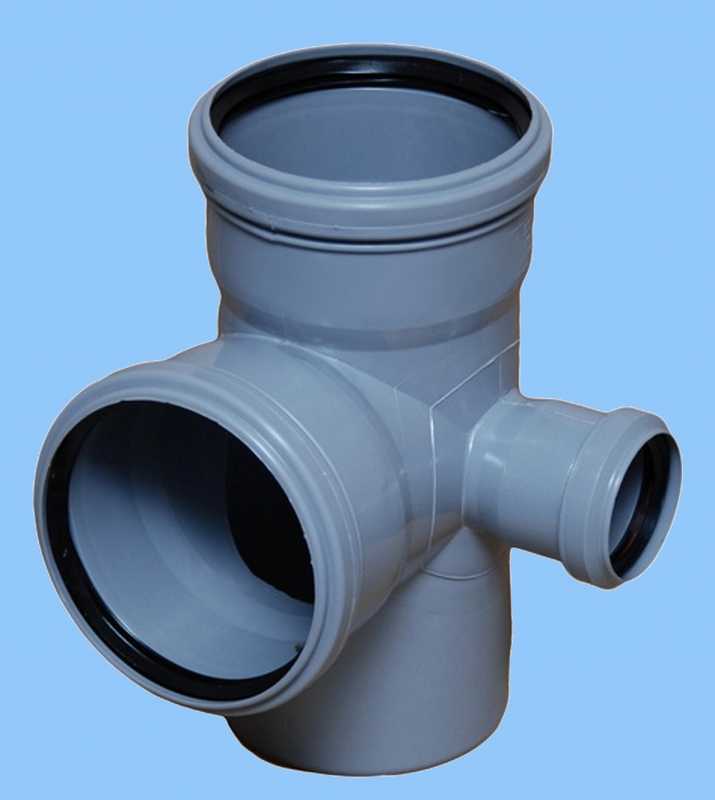

Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Применение пластиковых изделий в канализационных коммуникациях

Трубы в системах канализации

Разновидность третья: манжеты

Описание

Да-да, муфта может быть выполнена не только из пластика или чугуна, но и из резины.

Строго говоря, резиновая муфта для канализации — название не вполне точное. Под этим названием обычно продаются манжеты, позволяющие соединить детали разных размеров или выполненные из разных материалов.

Вот несколько примеров таких изделий, применяющихся при монтаже канализации:

Уплотнительные манжеты для стыковки гладкой трубы с чугунным раструбом;

Манжеты — переходники с ПВХ на полиэтиленовую трубу (они незначительно отличаются наружным диаметром при одинаковом номинальном);
Соединительные манжеты для соединения полочки бачка и раструба унитаза, применяющиеся в отечественных компактах старого образца.

Монтаж

Уплотнительные манжеты вставляются в раструб, после чего в них с некоторым усилием вдавливается труба меньшего диаметра. Соединительные (в частности, та самая манжета между полочкой бачка и унитазом) монтируются чуть сложнее:

Несколько нюансов:

Перед установкой манжеты любого типа соединяемые детали (в первую очередь внутренняя поверхность раструба) очищаются от любых загрязнений
;
При неровной поверхности раструба уплотнительную манжету садят на силиконовый герметик
;

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Классификация фитингов

Отвод канализационный — правила монтажа

Рис. 10 Монтаж изделий в канализационных коммуникациях

Монтаж отводов в канализационную систему осуществляется раструбовым способом и состоит из нескольких простых операций:

Труба ПВХ, от который будет происходить поворот линии, обрезается на нужное расстояние с помощью болгарки или ножовки по металлу. При этом следует следить за тем, чтобы срез был строго перпендикулярен центральной оси. Для этого можно воспользоваться листом бумаги, который оборачивают вокруг трубы и склеивают скотчем или клеем по кромке, после чего производят срез строго по линии.
После обрезки внутреннюю кромку трубы очищают от заусенец, на наружной стороне делают фаску под углом 15 градусов напильником, болгаркой или наждачной бумагой. При этом следует особенно внимательно отнестись к внутренней части — за мельчайшие заусенцы могут цепляться волокнистые канализационные отходы, что приведет к забиванию канала на повороте.
Аналогичным образом подготавливают поверхность наружной кромки отвода, который будет вставляться в следующую трубу — на ней делают фаску под углом 15 градусов.
После обработки концы трубы и отвода покрывают технической смазкой или мыльным раствором, затем монтируют поворотный участок, вставляя отвод в трубы.

Как правильно выбрать фитинги

Таблица классификаций канализационных фитингов

номенклатура;
способ установки;
материал;
тип монтажа;
диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Каждая из деталей может быть представлена в нескольких вариантах. Так, муфты бывают ремонтные и с упором, крестовины – с углами 45° и 90°, отводы – с углами 30°, 45° и 90°.

Чаще всего застройщики выбирают наиболее удобные для монтажа пластиковые трубы (из поливинилхлорида).

Пластиковые фитинги для труб пвх подразделяются на два типа:

Для устройства внешней части системы.
Для внутренней.

Рассматривая инженерную сеть из канализационных труб ПВХ. находим, что в группе комплектующих для наружной канализации присутствуют дополнительные элементы:

отводы с углами 15° и 67°;
отводы двухраструбные, оснащенные резиновыми уплотнителями с обеих сторон детали;
сифоны с двумя коленами;
обратные клапаны;
тройники трехраструбные.

https://youtube.com/watch?v=RY7By-qvQGU

Особенности врезки

Полипропиленовые элементы практически повсеместно заменили старые металлические канализационные стояки. Благодаря безусловным преимуществам, пластик становится все более востребованным. Однако для того чтобы получить действительно качественный результат врезки и установить компенсатор правильно, необходимо учитывать некоторые простые факторы:

Учесть толщину стенок труб;
Просчитать длину канализационной магистрали, чтобы вычислить примерную силу давления на сварные (паяные) швы;
Для трубопровода с сечением 110 мм применяются только фланцевые патрубки;
Если трубы сечения менее 110 мм, практичнее всего использовать резьбовое соединение, причем выбрать лучше патрубки для труб PN 10, 16, монтируемые при установке водопроводных систем холодного водоснабжения – они более плотные и прочные.

Схема работы врезки в пластиковый стояк:

Часть трубы вырезать, обработав стояк напильником для удаления заусенец;
Верхнюю часть трубы покрыть герметиком;
Надеть патрубок до упора;
Покрыть герметиком нижнюю часть;
закрепить компенсатор, заведя в раструб трубопровода;
подключить систему и закрепить стояк.

И совет: чтобы соединить трубопровод, элементы которого выполнены их разных материалов применяется система фитингов, оснащенных полимерной муфтой и трубной резьбой. Теперь не придется гадать, зачем нужен патрубок и что делать с ПВХ трубопроводом, если он прохудился – компенсатор позволит быстро и без особых трудовых и временных затрат починить поломку не разбирая всю систему.

Компания «Труба-Пласт
» предлагает компенсационные патрубки ПП по выгодным ценам в Москве. Они используются в безнапорных трубопроводах внутренних сетей канализации административных, производственных и жилых зданий и сооружений.

Основные характеристики патрубков:

кольцевая жёсткость — SN 4;
диаметр — 50, 110 мм;
срок эксплуатации: 50 лет;
тип присоединения: раструбный;
конструктивные особенности: с уплотнительными кольцами;
максимальная температура: 95 °С.

Изделия соответствуют отечественному ГОСТ и международным техническим стандартам. Доставка изделий может осуществляться в любой регион России.

Разновидности

Существует
несколько разновидностей компенсационных муфт. Чаще всего встречается прямая
модель с одним раструбом и внутренним элементом. Есть еще конструкции с
фланцевым соединением, которые используются на линиях диаметром от 63 до 110
мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенных
фланцевыми соединениями. На линиях из полимерных материалов используются детали
с раструбными элементами. Примечательно, что для сварных трубопроводов
использование компенсаторов такого типа становится бесполезным, так как принцип
их действия основан на скольжении раструба по патрубку. В таких случаях нужны
фланцевые или гофрированные фитинги.

Диаметры
изделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110,
160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтому
максимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако,
иногда их устанавливают и на лежаках, длина которых слишком велика. Это
позволяет производить замену отдельных узлов линии без полной разборки.

Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация — противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Порядок работы с использованием специальной фурнитуры состоит в следующем:

труба разрезается в нужном месте (или вырезается поврежденный участок);
на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
на верхний торец таким же образом надевается муфта с удлиненным раструбом;
вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

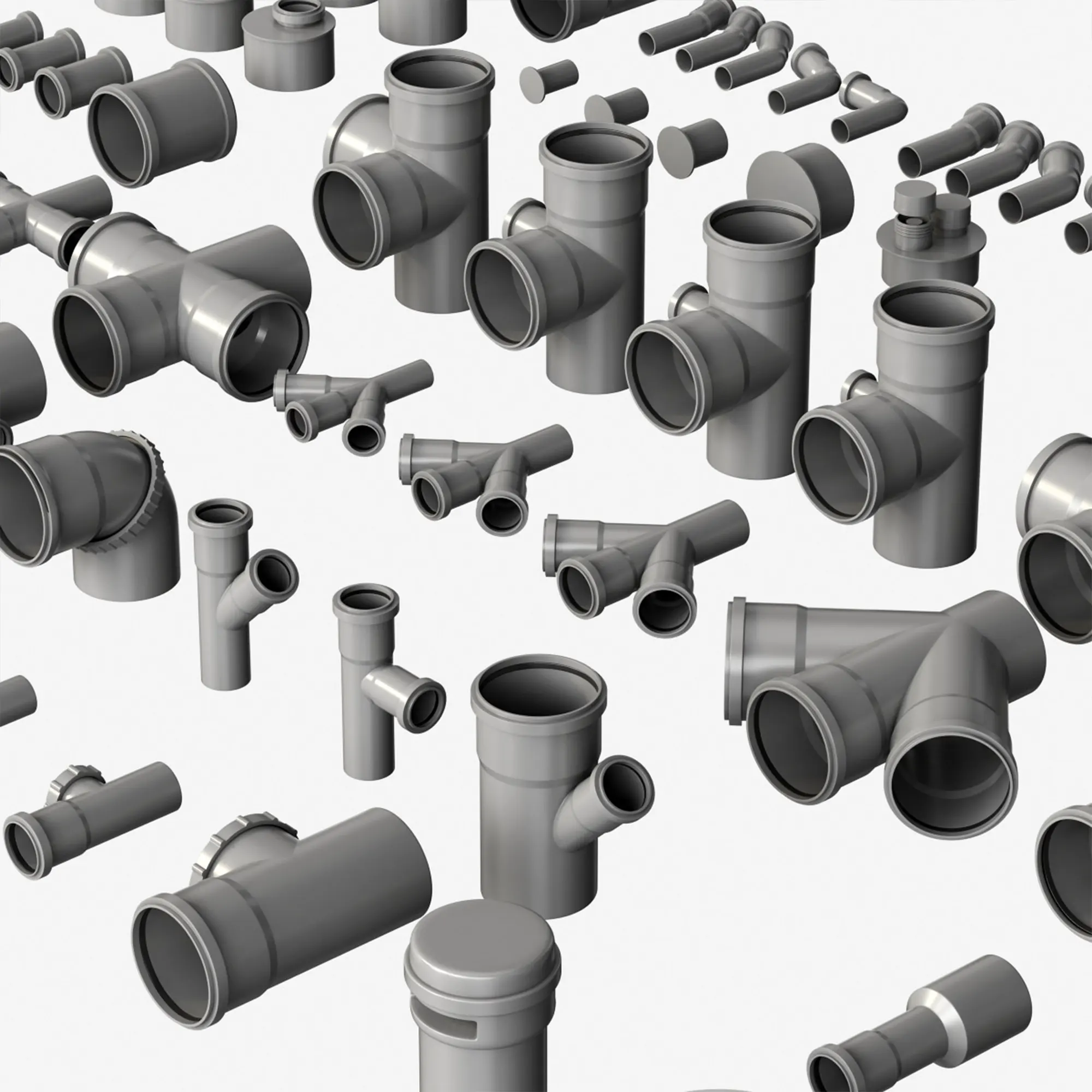

Разновидности канализационных фитингов

Компенсатор и его виды

По определению компенсатор – прибор для компенсации линейных удлинений системы труб. Каждый материал имеет индивидуальные показатели линейных расширений, поэтому компенсатор нужен не для каждой магистрали труб. Актуальность элемента повышается в случае наличия канализационной системы, запрятанной в стяжку, стену. По внешнему виду элемент представляет собой гофрированный патрубок, оснащенный с обеих сторон фланцами соединительными.

Канализационный компенсатор пластиковый показан для ремонта/замены стояка ПВХ труб без демонтажа всей системы. Представляя собой кусок изогнутой формы, компенсатор имеет сечение одинаковое с элементами магистрали и вставляется посредством вырезывания куска и вплавления компенсатора паяльной лампой.

Часто установка элемента требуется для ремонта ванной или туалетной комнаты, когда перепады уровня пола требуют подъема или опускания крестовины на стояке для обустройства угла отвода стоков в канализацию.

Преимущества использования ПВХ фитингов

Фитинги из ПВХ для канализации имеют множество преимуществ, которые отличают их от других материалов:

малый вес. Это преимущество считается одним из главных, так как небольшой вес фасонных элементов из поливинилхлорида обеспечивает скоростной монтаж канализационной конструкции без особых затрат. Установку поливинилхлоридных изделий можно выполнить в одиночку. Малый вес этих приспособлений упрощает их транспортировку;
долгий эксплуатационный срок. Срок годности таких изделий, как правило, составляет не меньше 30 лет (в некоторых случаях больше);
высокий показатель устойчивости к губительным коррозийным воздействиям;
резистентность к воздействию агрессивных химических соединений;
высокий коэффициент влагостойкости;
гладкие внутренние стенки. Благодаря идеально гладким внутренним стенкам изделия из поливинилхлорида не предрасположены к зарастанию из-за накопления солевых отложений;
простота установки. Трудозатраты при монтаже канализационной системы с помощью соединительных ПВХ фитингов сводятся к минимуму. Канализационная конструкция такого рода монтируется наподобие конструктора (край первой трубы надевается на конец второй).
возможность смонтировать конструкцию практически любой конфигурации.

Поливинилхлоридные изделия являются популярными и простыми в сборке и, кроме этого, имеют высокие эксплуатационные характеристики. Надёжность и длительный срок службы — это две основные гарантии, которые присущи изделиям из этого материала.

Трубные изделия из ПВХ легко собираются, так имеют раструбы, а герметичность обеспечивают резиновые уплотнители

Виды тройников

На сегодня известно довольно много сантехнических тройников, они разделяются на виды по материалу, системе соединения. При выборе следует выбирать те устройства, которые подходят для вашей канализационной системы лучше всего. Выделяются изделия из чугуна, стали, пластика.

В зависимости от систем водоотведения тройники бывают такими:

прямой – расположение среднего патрубка под углом 90 градусов;
наклонный – патрубок размещается под углом 45 градусов;
равнопроходные – устройство оснащено тремя патрубками, которые имеют одинаковое внутреннее сечение;
разнопроходные – средний патрубок имеет другое сечение.

Для разного размера труб используются разные фитинги. Устройства классифицируются также по соединению патрубков.

Выделяют такие модели канализационных труб, самыми популярными считаются такие: 110, 160, 200, 250 и 315 мм. Они применяются для разных типов канализационных систем.

Среди типоразмеров выделяются следующие:

Тройники с уклоном 45 градусов применяются в стояках, а устройства с уклоном более 90 градусов применяются довольно широко. Принципиальных отличий между ними нет.

Различают соединение при помощи ПП и ПНД-способов. ПП предусматривает применение раструбов, а ПНД монтируются с помощью компрессионных муфт.

ПНД устройства изготовлены при помощи литья, они прочные и выдерживают разные физические нагрузки. На такие устройства можно надевать уплотнительные резиновые манжеты. Используется установка резьбовым, сварным и обжимным способами. Установки ПП используются во всех водоотводных системах. Как правило, они выдерживают температурные и высокие нагрузки. Трубы хорошо стыкуются с фитингами и патрубками.

Виды компенсаторов

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

металл: сталь и чугун;
формованный железобетон;
асбестоцемент;
керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

он очень тяжелый;
установка металлического трубопровода сложная и трудоемкая;
стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

полипропиленовые изделия;
полиэтиленовые аналоги;
поливинилхлоридные компенсаторы.

Широкий ассортимент полипропиленовых труб и канализационных компенсаторов представлен на сайте Агпайп.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.
