Разводка и прокладка труб
В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации. Выглядят они следующим образом:
- Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
- Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
- При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
- В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
- Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.
При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой. При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом
Смотреть видео
При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео
Прокладка труб канализации — Уклоны, соединения, диаметр и многое другое.
Watch this video on YouTube
Утепление трубы канализации
Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:
- стекловата;
- минеральная вата;
- вспененный полистирол, и многие другие.
Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.
Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.
Рекомендации по вентиляции канализации
Иногда возникают такие случаи, когда одна вентиляция стояка не может спасти от появления неприятных запахов. В этой ситуации прибегают к дополнительному вентилированию или используют трубы большего диаметра. Для выполнения всех работ вам понадобятся:
- болгарка.
- различные отвертки.
- строительный уровень.
Чтобы не изменять размер трубы, можно соорудить дополнительную вентиляцию, используя вакуумный клапан. Это достаточно эффективно обеспечивает хорошую вентиляцию. Если вы используете трубы нужного размера, то это не может вас застраховать на все 100% от нашествия неприятных запахов. Это может происходить потому, что вся система не соединяется с воздухом. Слишком длинные подводки в канализации могут служить причиной появления водяных пробок
При монтаже всей системы стоит обратить внимание на ровный уклад и стыковку всех труб
Если на каком – то участке имеется склон, то это может привести к появлению воздушной пробки. В этом случае вам придется усердно поработать над переделкой всего участка канализации. Это не только займет много времени, но еще и достаточно трудоемко. Поэтому к установке вентиляции стоит подходить ответственно и учитывать все нюансы.
Схемы вентиляции загородного дома
Современная тенденция загородного строительства предусматривает максимальную герметичность помещений. Безусловно, это благоприятно сказывается на финансовых и экономических показателях эксплуатации здания.
Но, в то же время, затрудняются условия воздухообмена и безопасности проживания. Ведь на одного человека для нормальной жизнедеятельности нужно порядка 30 кубометров воздуха в час.
«Золотое правило» вентиляции в частном доме
- На качество воздуха в помещении существенное влияние оказывают внешние условия региона строительства и состав материалов, использованных в процессе строительства.
- Важны способы управления отопительными системами, устройствами для кондиционирования и вентиляции.
- Нельзя использовать в хозяйстве средства бытовой химии, выделяющие вредные вещества и не рекомендованные для использования в замкнутой среде.
- Для помещений различного назначение существуют свои нормативы по составу воздуха в них – для санузлов, спален, тренажерных комнат и прочих.
- Нужно учитывать физиологические особенности каждого проживающего в доме, например – наличие аллергических реакций на определенные вещества и материалы.
Для качественной вентиляции помещений загородного дома применяются комбинированные приточно-вытяжные системы, который действуют по приведенной ниже схеме.
Затруднения в работе вентиляции могут возникнуть по разным причинам, но чаще всего это происходит по причине длинных горизонтальных участков в системе трубопроводов, а также большого количества поворотов. В таком случае используется принудительное вентилирование помещений.
Канализационные стояки
Схемы вентиляции загородного дома
Современная тенденция загородного строительства предусматривает максимальную герметичность помещений. Безусловно, это благоприятно сказывается на финансовых и экономических показателях эксплуатации здания.
Но, в то же время, затрудняются условия воздухообмена и безопасности проживания. Ведь на одного человека для нормальной жизнедеятельности нужно порядка 30 кубометров воздуха в час.
Смотреть видео
Для верного формирования вентиляционных систем надо учитывать их определенные особенности:
- На качество воздуха в помещении существенное влияние оказывают внешние условия региона строительства и состав материалов, использованных в процессе строительства.
- Важны способы управления отопительными системами, устройствами для кондиционирования и вентиляции.
- Нельзя использовать в хозяйстве средства бытовой химии, выделяющие вредные вещества и не рекомендованные для использования в замкнутой среде.
- Для помещений различного назначение существуют свои нормативы по составу воздуха в них – для санузлов, спален, тренажерных комнат и прочих.
- Нужно учитывать физиологические особенности каждого проживающего в доме, например – наличие аллергических реакций на определенные вещества и материалы.
Для качественной вентиляции помещений загородного дома применяются комбинированные приточно-вытяжные системы, который действуют по приведенной ниже схеме.
Затруднения в работе вентиляции могут возникнуть по разным причинам, но чаще всего это происходит по причине длинных горизонтальных участков в системе трубопроводов, а также большого количества поворотов. В таком случае используется принудительное вентилирование помещений.
Вентиляция с вытяжной трубой
Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.
Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов.
Отличные варианты труб для канализации вы найдете на сайте компании ООО «АСПМАРКЕТ». У них огромный выбор различных инженерных систем для строительства и ремонта. А персональный менеджер с удовольствием подскажет вам, какой вариант лучше, как правильно составить заказ и как быстро он придет.
Правила монтажа
Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.
Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

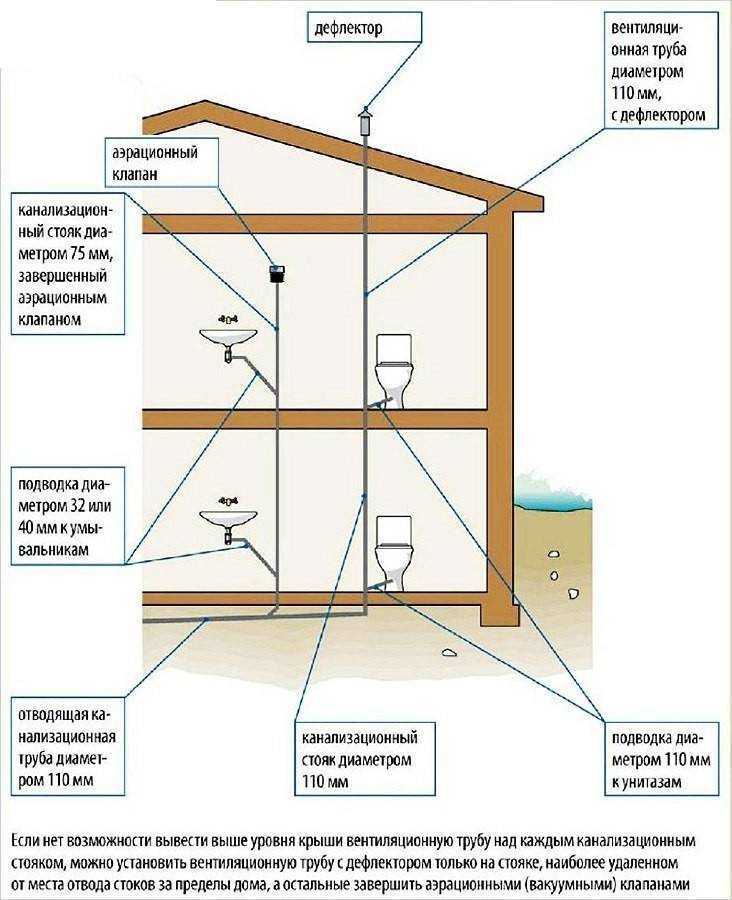

- Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
- Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
- При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
- Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
- Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
- Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
- Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.
Выбор аэратора
Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.
Перед приобретением аэратора нужно учесть такие нюансы:
- вид трубопровода канализации в частном доме;
- номинальный уровень давления в стояке;
- габариты механизма клапана фановой трубы;
- способ монтажа;
- материал аэрационного клапана и уровень его прочности;
- вид аэратора (мембранный, антивакуумный и др.);
- возможность плавной регулировки прибора при возникновении поломки;
- механизм работы клапана;
- наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.
Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.
Виды аэраторов
Специалисты объединяют аэраторы в группы по различным признакам.
По месту монтажа:
- на основной стояк;
- на слив сантехнических устройств (раковин, умывальников).
По принципу работы:
- автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
- антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
- комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.
По типу исполнения:
- мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
- цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
- рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.
Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.
Диаметр клапана

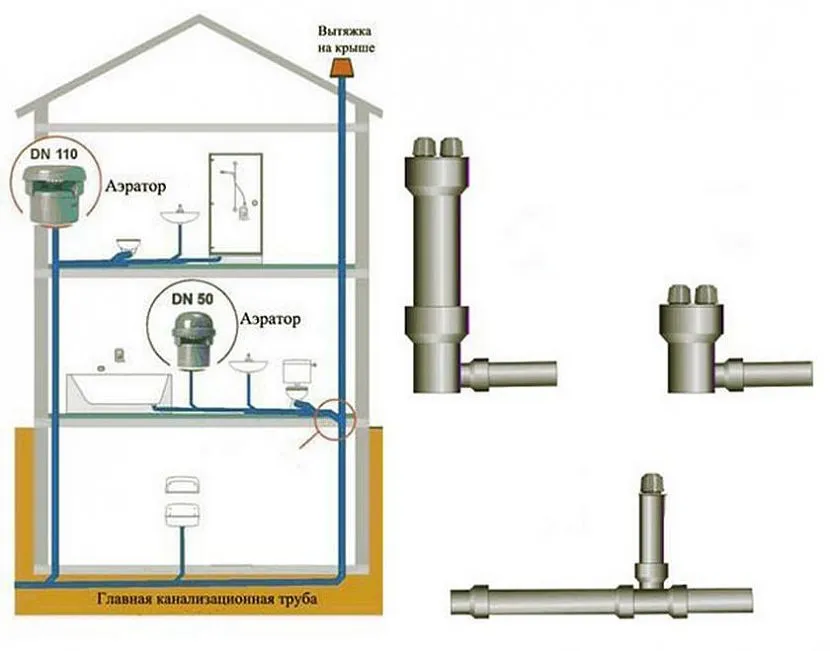

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.
Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.
Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.
Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.
Аэратор канализационный 50
Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.
Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.
Аэратор канализационный 110
Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.
Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.
У вас установлен аэратор Да 29.73%
Нет 70.27% Проголосовало: 37
Мне нравится1Не нравится
Причины возникновения неприятных запахов
Давайте сначала откроем завесу тайны над тем, благодаря чему канализационные запахи обычно остаются там, где им положено быть, и не проникают в помещение. Дело в том, что сантехническое оборудование подключается к системе слива с помощью сифонов. Они, в свою очередь, содержат в себе гидрозатвор.
Грубо говоря, это такая пробка из воды, образующаяся естественным путем в изгибе трубы или в специальном отсеке сифона. Гидрозатвор надежно перекрывает путь всем канализационным ароматам.
Но он не всегда является надежным стражем. Ведь стоит воде исчезнуть, как неприятные запахи беспрепятственно смогут проникнуть куда угодно. Это может произойти в двух случаях. Первый — это когда сантехническим оборудованием долго не пользовались. Например, во время длительного отъезда хозяев. В такой ситуации вода постепенно уходит из гидрозатвора.
Второй случай несколько сложнее. Постараюсь объяснить попроще. Допустим, диаметр канализационной трубы равен 11 сантиметрам, а сливной трубы унитаза — 7. Если слить воду только в одном из этих изделий, то все будет в порядке, она спокойно пройдет по проложенному маршруту.
Но если в таком доме одновременно воспользоваться двумя унитазами, то канализационная труба перекроется, возникнет перепад давления, который спровоцирует «всасывание» воды из гидрозатворов всех сантехнических устройств в доме. А мы уже говорили о том, что нет гидрозатвора — нет преграды канализационным ароматам.
Конечно, если говорить о небольшом домике с одним санузлом, то без вентиляции канализации там вполне можно обойтись. Во всех остальных случаях ее все же желательно делать изначально при возведении дома. Впрочем, можно обеспечить выполнение данной функции и после окончания строительства. Для этого существует несколько способов.
Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции
Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции
С учетом выходов возможны две схемы вентиляции канализации
частного дома:
- Неизолированная.
- Утепленная либо изолированная;
Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации
используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.
<-

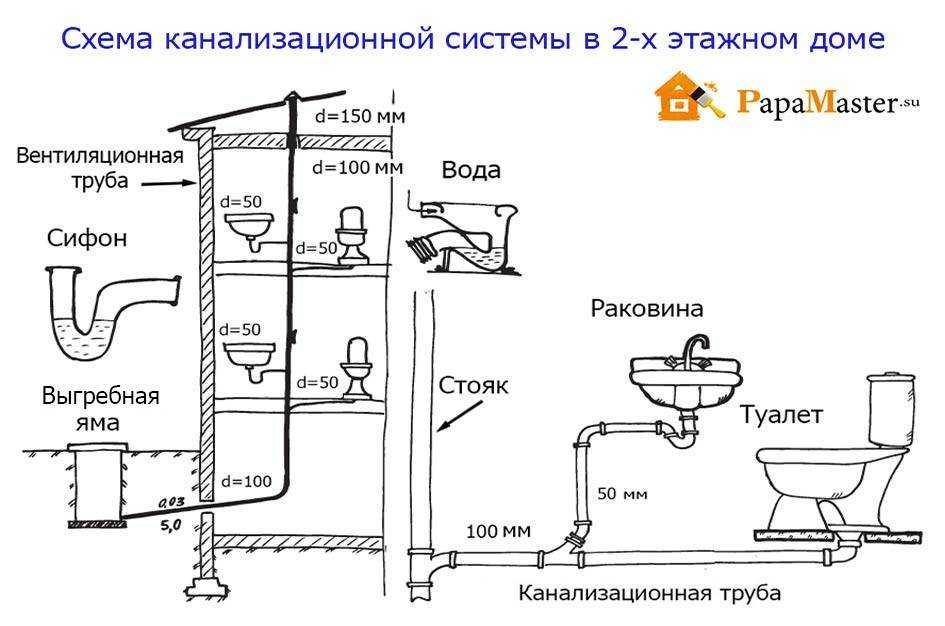

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации
в многоквартирном доме и коттедже для:
- кухонных моек, душевых кабин, ванн – 5 см;
- стояков 6,5 – 7,5 см.
- подводки к раковинам либо биде 3 – 4,5 см;
- унитазов 11 см;
Вентиляция
канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.
Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции
<-
внутренний канализационный клапан
Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.
_
Альтернатива
— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».
Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации
очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.
Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете
При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля
Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации
можно собрать собственными силами. Материалы и инструменты:
- саморез на 45 мм;
- полиэтиленовая крышка для стеклянной банки;
- небольшой листок тонкого поролона;
- пружинка от авторучки;
- клей;
- концевой тройник;
- шило.
_
Материалы
— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.
- Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
- Теперь саморез выкручиваем и собираем готовый клапан.
- В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
- Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;
В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.
К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.
Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.
Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации
.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.
Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.
Методы организации воздухообмена в доме
Существуют разные способы обеспечения воздухообмена в жилом здании — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и доставки чистого воздуха в каждую комнату.
С точки зрения вентиляции, здоровая и комфортная атмосфера в доме складывается не только благодаря составу воздуха. Важную роль играет его температура, равномерность распределения и подвижность.
Поступление прохладного воздуха может создавать мощный конвекционный поток, который человеком будет восприниматься как неприятный сквозняк. В результате даже при нормальных температурных показателях в комнате будет неуютно.
В старых кирпичных зданиях вентиляцию и проветривание обеспечивали специальные отдушины, оставленные при строительстве жилого объекта
Максимально простой казалась и вентиляционная система на кухне коттеджа из деревянного бруса. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.
Все эти методы и сегодня задействованы в маленьких одноэтажных зданиях. Естественной вентиляции воздуха там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов никак не обойтись.
Как изготовить вентиляцию для септика

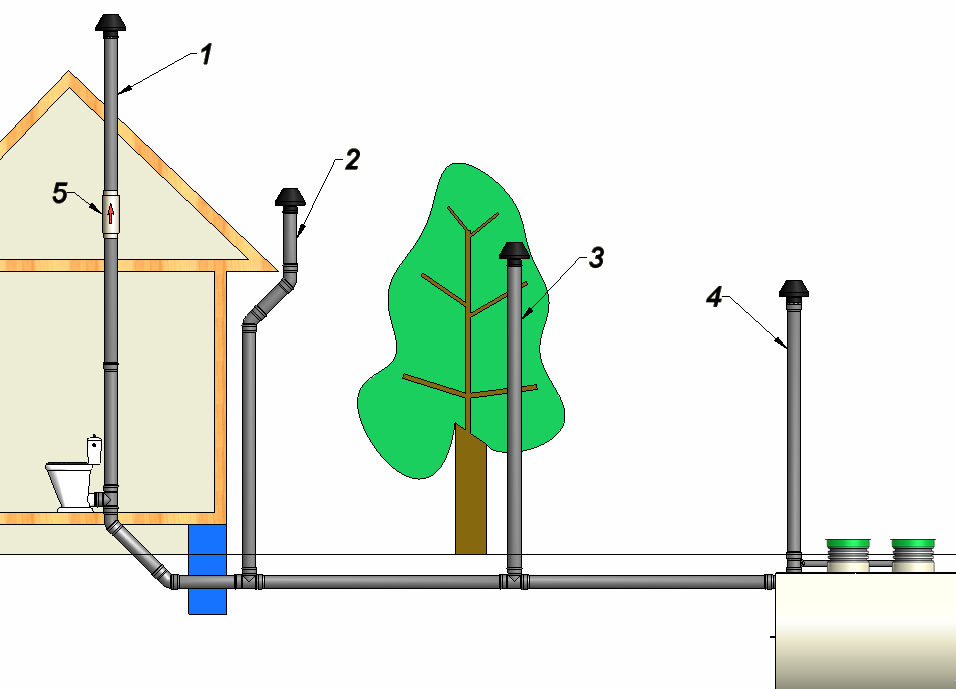

Эффективная вентиляция септика получится, если в схеме канализационной системе есть фановый стояк.

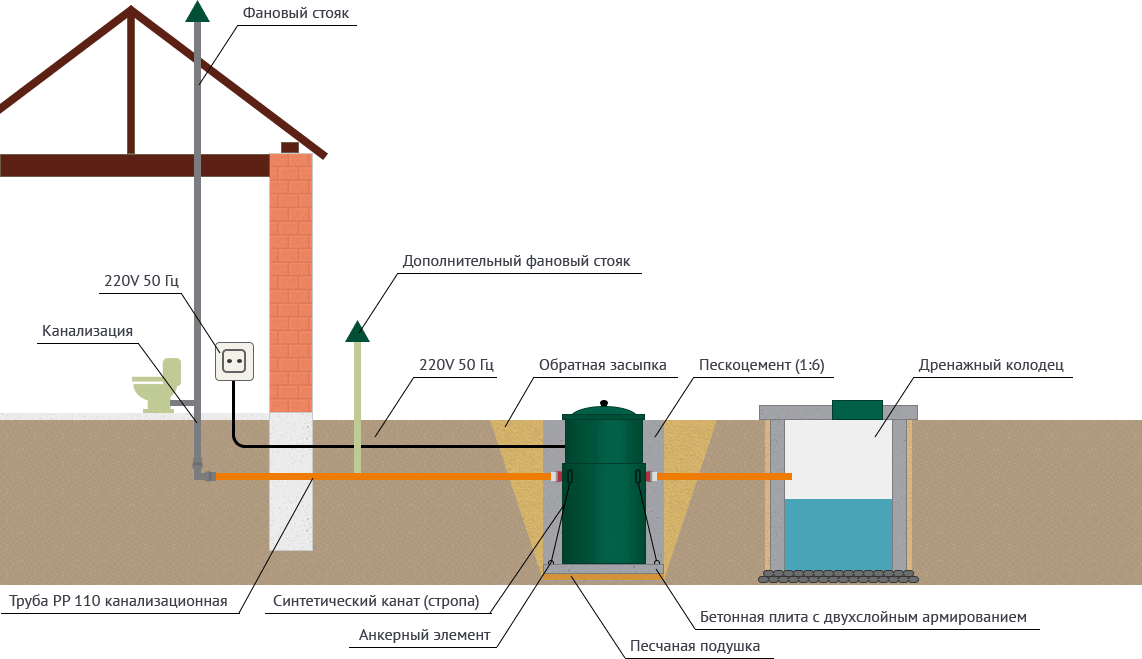

Вентиляция с фановым стояком
Последовательность выполнения работ:
- Подготавливают котлован для емкости, его глубина должна быть = высота колец + песчаная подушка и стяжка;
- ЖБ кольца ставят одно на другое до необходимой высоты, подготавливают отверстия для канализационных труб и подводят к ним систему. Трубы нужно укладывать с уклоном 3 градуса (то есть 3см/м погонный). Желательно чтобы второй отсек септика был ниже первого на 20 см;
- Производят гидроизоляцию внутренних поверхностей отсеков, герметизируют соединения жидкой резиной, битумом или раствором цемента;
- Трубопровод утепляют;
- Устанавливают приточную трубу на крышке второго отсека;
- Заполняют пустоты между стенками котлована и кольцами с поэтапной утрамбовкой почвы.

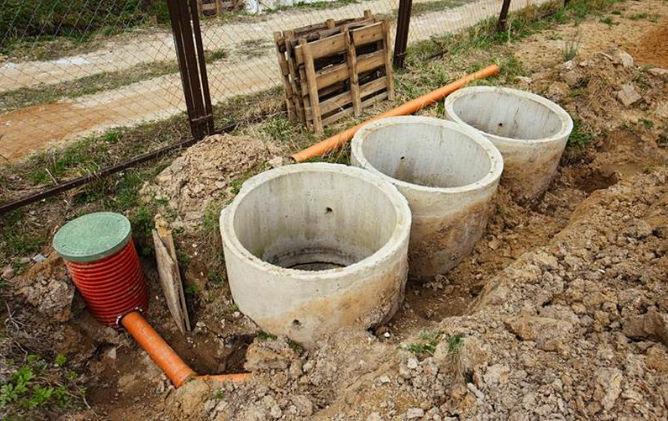

Установка септика
Вентиляция без фановой трубы
Можно сделать вентиляционную систему без фановой трубы. Чтобы при такой конструкции вредные газы не проникали внутрь дома, устанавливают специальный клапан, он при сливе унитаза не пустит воздух в помещения.
Изготовить клапан можно и самому, потребуется:
- Крышка тройного фитинга;
- Саморезы длиной 45 мм;
- Круг из пластмассы диаметром 50 мм;
- Круг из поролона диаметром 60 мм;
- Пружину от авторучки;
- Клей.
Изготовить клапан несложно:
- Посредине крышки чертят равнобедренный треугольник со сторонами 2,5 см;
- На вершинах делают небольшие отверстия;
- Круги из пластика и поролона соединяют вместе на клею;
- На саморез одевают пружинку;
- Вкручивают саморезом в заглушку и крышку;
- Крышку тройника со всей конструкцией устанавливают в канализационную систему.
Установка труб

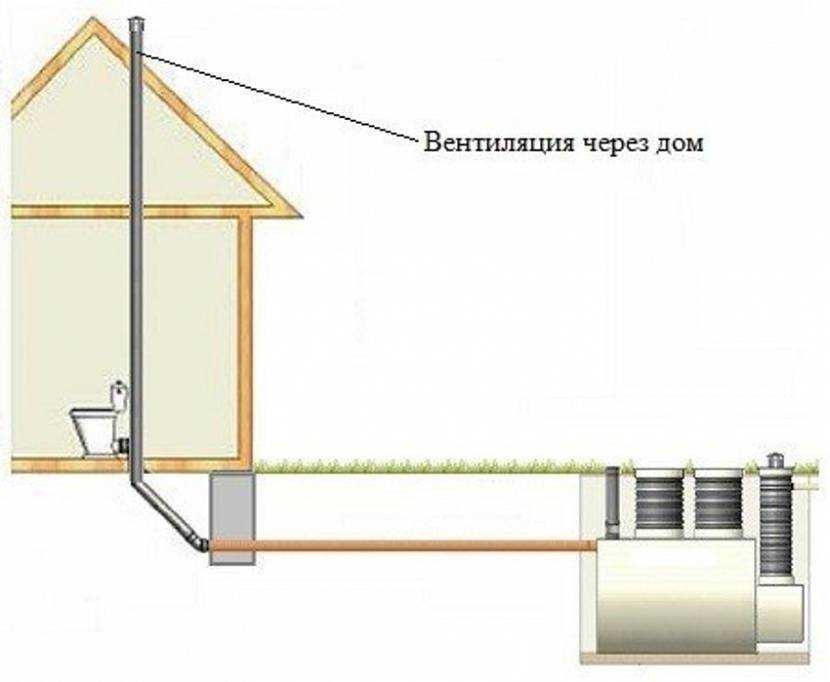

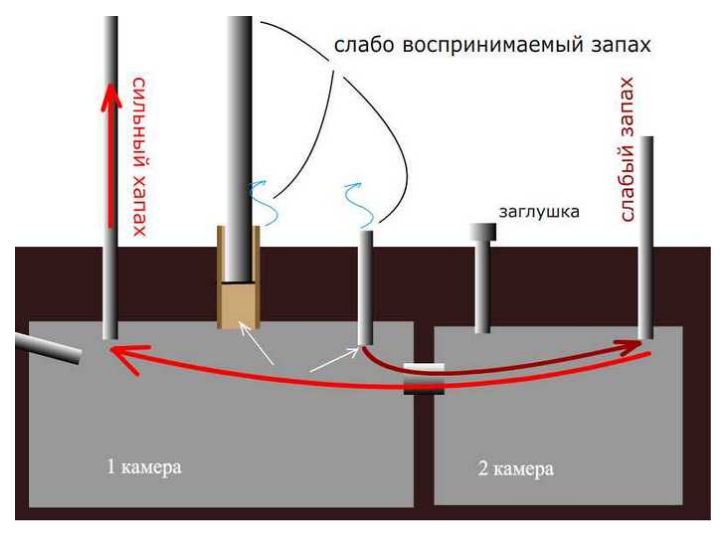

Схема вентиляции
В однокамерном очистном сооружении, трубу крепят прямо в верхней крышке. Нужно выбрать трубу такой длины, которая позволяет поднять ее верхний край на 50 см от почвы. В 2 камерном септике в первый отсек с анаэробными микроорганизмами вводят канализацию, а во второй, где развиваются бактерии, для их развития необходим кислород, устанавливают вентиляционный стояк. Часто из второго отсека жидкость откачивается на поля фильтрации, где проложены перфорированные трубы. Любая из них, в конце должна подниматься вверх, что позволит полностью заполнять фильтрационное поле и обеспечивает достаточный обмен воздухом.
Вентиляционный стояк
Это устройство, обеспечивает компенсацию понижения давления, появляющегося при сбросе воды, и улучшает работу гидрозатвора. Сифоны правильно действуют при наличии воды, если ее нет, то неприятный запах поступает в помещение. Кроме этого, стояк обеспечивает постоянную конвекцию воздуха, удаление вредных газов, улучшая условия для развития бактерий.
Внимание! Если нельзя использовать стояк, то устанавливают вакуумный клапан, срабатывающий во время слива. Лучше размещать такие устройства поблизости от сливных устройств

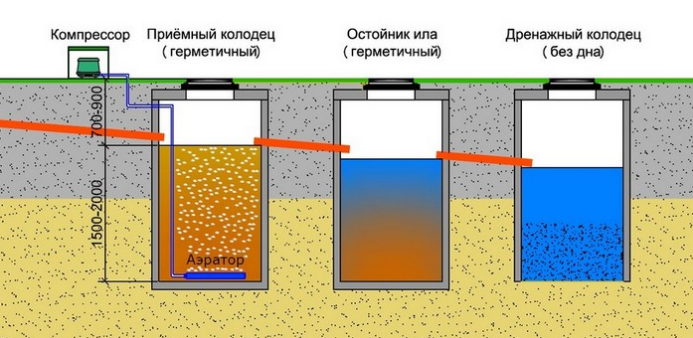

Многокамерные септики с аэраторами
Современные очистные системы, почти не нуждаются в откачке, при их работе практически нет неприятного запаха, но для них нужно дополнительные механизмы, активизирующие очистной процесс.
Многокамерные септики для этого имеют аэраторы. Подача воздуха в очистное устройство этими приспособлениями в связке с вентиляцией могут улучшить очистку сточных вод почти до 100 процентов. Полученная жидкость легко поглощается почвой, остается только немного ила – отличного органических подкормок растений. Аэраторная камера, нуждается для стабильного подключения электроэнергии, их используют для глубокой очистки жидкости, устройство разлагает почти все компоненты сточных вод.
Септики, из бетонных колец благодаря дешевизне и практичности, приобретают популярность. Но без качественной вентиляции они работать не могут, ее изготавливают, как и септик самостоятельно.
Принцип устройства вентиляционного стояка для канализации в МКД

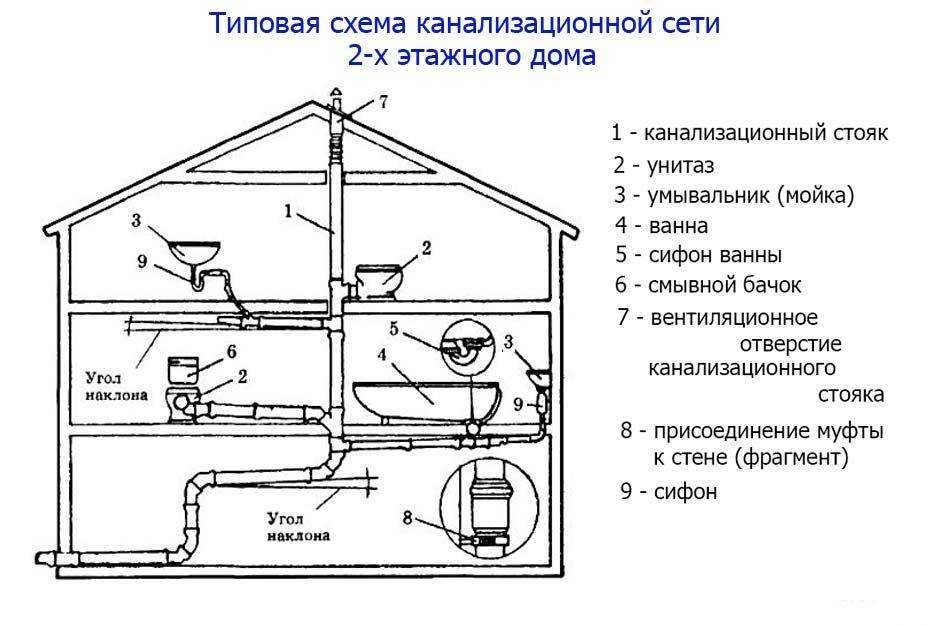

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.
- Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
- Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
- Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.
У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.
Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.
Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала
Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир
Главное назначение
В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:
- убирать из системы сточные запахи,
- давать предупреждение разрежение воздуха в сточной системе.
В то время, когда при сливе воды перекрывается всецело просвет фановой трубы, стоки смогут за сбой «потянуть» воду из сифонов. В пустом состоянии они не смогут помешать проникновению неприятных сточных запахов.
Правила СНиП
- Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
- Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
- Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
- При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.
- На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.
Совет: не нужно устанавливать в конце вытяжной части трубы колпаки, флюгарки и другие дефлекторы для повышения сопротивления.
Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.
Наряду с этим высота от:
- плоской неиспользуемой крыши – 200 мм,
- скатной кровли – 200 мм,
- обреза сборной шахты – 100 мм,
- раскрывающихся балконов и окон – от четырех метров,
- эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.
Совет: применяйте вентиляционный клапан на конце каждой канализационной венттрубы, если не удается ее поднять на 3 м.
Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).
Решаем проблему
| В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами
сантехприборов |
|
| В случае если вентиляции канализационной сети удалена от отводов сантехприборов |
|
Неполадки:
- если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
- неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.
Как обойтись без вентиляции сточной системы
Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.
Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.
В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.
Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.
Существуют определенные нормативы данной величины, представленные ниже:
- унитаз и биде – по 10 л,
- мойка – 20 л,
- стиральная и посудомоечная машины – по 50 л,
- душевая кабина – 100 л,
- простая ванна – 220 л,
- угловая ванна и джакузи – по 450 л.
В этом случае пиковая величина составит 1360 л.
Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:
- стояки домашней канализации имеют O 50 мм либо меньше,
- в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации,
- на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.
