Характеристики труб из ПВХ
Эксплуатационные параметры полимерных труб зависят от их технических характеристик. Существуют основополагающие свойства, характерные исключительно для этого материала:
- Высокое сопротивление механическим деформациям. Благодаря трехслойному методу изготовления и наружному гофрированию пластиковые трубы можно применять в наружных канализационных сетях на глубине до восьми метров.
- Гладкость внутренней поверхности. Твердые элементы, входящие в состав сточных вод могут беспрепятственно передвигаться внутри трубопровода.
- Неплохое сопротивление внутреннему давлению. ПВХ-трубы выдерживают давлению от 6 до 15 бар. На минимальное и максимальное значения влияют толщина стенок и конструкция трубы.
- Наличие температурных ограничений. При температуре среды выше 65-ти градусов или ниже 10-ти может произойти деформация изделий из полимера, что, безусловно, является большим недостатком поливинилхлорида. Некоторые модели допускают кратковременное повышение температуры до 90-та градусов.
- Материал обладает максимальным пределом прочности для разрыва в 45-55 МПа (мегапаскаль).
- Практически полувековой срок службы.
- Высокая эластичность, отсутствие процесса накопления отложений на внутренних стенках трубопровода, устойчивость к появлению ржавчины.
- Гладкая внутренняя поверхность позволяет избежать случаев понижения напора.
- ПВХ-трубам не страшны микроорганизмы, обитающие в нечистотах, а также ультрафиолетовые лучи.
- Толщина стенок пластиковых труб варьируется от 1,3 до 36-ти миллиметров (такие толстые трубы применяют в промышленных целях).
Материалы для канализационных труб
Теперь, когда требования предъявлены, следует рассмотреть каждый из материалов и оценить, насколько он им соответствует. И хотя для канализационных труб используют достаточно широкий спектр изделий, изготовленных из разного сырья, наиболее часто встречаются всего три варианта: чугун, поливинилхлорид и полипропилен. Кроме них можно увидеть керамические, стальные, асбоцементные трубы, но они попадаются намного реже.
Керамические канализационные трубы
Чугун
Бес сомнения, если чугунные не самые лучшие канализационные трубы, то уж точно, что самые прочные и долговечные. Срок их службы измеряется едва ли не веками, причем это подкреплено общеизвестной практикой, а не теоретическими выкладками. Что же касается остальных свойств, то устойчивость ко всем факторам – высокая, с монтажом могут возникнуть трудности, связанные с соединениями и большим весом, крайне неудобным при проведении работ. Поверхность имеет неровности, рано или поздно приводящие к засорению. Еще один недостаток – дороговизна.
Чугунные трубы для канализации
Поливинилхлорид (ПВХ)
Прочность и долговечность этих труб – на уровне, по крайней мере, по мнению специалистов, так как применяют их сравнительно недавно.
Рассмотрим остальные характеристики:
- Устойчивость к температуре – при повышении выше 70 градусов – деформация, при отрицательных температурах – хрупкость.
- Устойчивость к огню – отсутствует, более того, при горении выделяет газ фосген, официально относящийся к химическому оружию.
- К ультрафиолету и агрессивным реагентам невосприимчивы.
- Монтаж – простой, внутренняя поверхность – гладкая.
- Стоимость доступная.
Резюмируя все вышесказанное, можно сказать, что использовать ПВХ лучше для внутренней канализации, а для внешней подобрать другой материал, больше подходящий на эту роль.
Трубы для канализации из ПВХ
Полипропилен (ПП)
Забегая вперед, можно сказать, что на данный момент, лучшие трубы для канализации – это все-таки полипропиленовые. Такой вывод можно сделать, оценивая их по всем вышеуказанным параметрам, где по каждому из них они оцениваются на пятерку. Прочность и долговечность – высокие, трубы устойчивы к комплексу воздействий, единственное, что при постоянном нагреве возможно небольшое линейное расширение. Монтаж труб из ПП осуществляется легко и без применения каких-то особо дорогих и сложных приспособлений, внутренняя поверхность не то, что не задерживает отложения – она их отталкивает, и через несколько лет, она будет практически такой же чистой, как при установке. Стоимость вполне приемлемая.
Другие материалы
Пройдясь по остальным материалам, можно сказать следующее:
- Сталь. Прочная и устойчивая к большинству факторов, легкая в обработке, но страдает от коррозии и имеет большой вес, способный создать серьезные затруднения при монтаже.
- Керамика. Имеет устойчивость к химикатам, возгораниям, коррозии, прочность и долговечность. Монтаж сложен, при засорении канавок не может быть осуществлен. Также керамика хрупка и не выдерживает ударные механические нагрузки, а все защитные свойства зависят от наличия глазури. Сегодня керамику можно встретить, пожалуй, в старых мелиоративных сооружениях, из других сфер она уже вытеснена более современными и практичными материалами.
- Асбоцемент. Материал почти исчезнувший, и имеет намного больше минусов, чем плюсов: хрупкость, недолговечность, неудобства при монтаже и многие другие.
Выбирая материал для сооружения канализации, надо тщательно и серьезно оценить и просчитать все минусы и плюсы любого варианта, не обойдя при этом конечную стоимость проекта. На сегодняшний день канализация из пластиковых труб, изготовленных из полипропилена, является, наверное, самым лучшим, как с точки зрения практичности, так и экономики вариантом.
Правила устройства канализации из пластиковых труб
Правила, которые следует учитывать при строительстве канализационной сети:
Чтобы вода не останавливалась и не застаивалась в стоках, важно соблюдать уклон труб (номинальные данные указаны в таблице выше).
Нежелательны повороты на 90 градусов в системе. При возникновении такой необходимости поворот обустраивается из двух уголков, каждый из которых будет по 45 градусов.
Канализационные трубы нужно прокладывать, соблюдая уклон к стояку, тогда вода будет уходить полностью, а образование засоров будет сведено к минимуму
- По мере продвижения к стояку диаметр пластиковой канализационной труб должен либо оставаться постоянным, либо постепенно увеличиваться. Сужаться система не должна, так как в таких местах очень быстро образуются скопления грязи.
- Возле каждого разветвления необходимо устанавливать специальный фитинг-ревизию (оснащенный прочистным отверстием). Эта мера опять же направлена на избежание засоров. Ревизию можно не устанавливать в том случае, если рядом подсоединено какое-либо устройство, легко отсоединяющееся от системы.
- При проектировании канализации в санузлах совмещенного типа сантехнику расставляют по следующему принципу: унитаз должен находиться к стояку ближе всего. В противном случае отходы, поступающие в канализацию, будут частично оставаться на отводах, что станет причиной неприятного запаха.
- Пластик – материал легкий и тонкий, поэтому он с трудом поглощает колебания и вибрации. Чтобы избежать постоянного шума из канализации, трубопровод можно поместить в пенопластовую скорлупу или специальный короб. Эта мера также поможет замаскировать трубы канализации.
- Для фиксации стока в определенном положении применяют пластиковые хомуты и защелки-держатели. Горловину каждой трубы в обязательном порядке следует зафиксировать хомутом. На горизонтальных участках канала крепящиеся элементы должны располагаться на расстоянии не менее 50 см. Более точный расчет – одно крепление через каждые 10 диаметров изделия.
Данные положения помогут сделать эксплуатацию канализационной системы более долговечной и комфортной.
Чем отличается внутренняя канализация от наружной
Ответ здесь достаточно прост — разница в повышенной жесткости труб для наружных работ!
Системы канализации, которые прокладывают за пределами жилищ, должны выдерживать долгое воздействие толстого слоя грунта и давление проезжающих сверху машин.

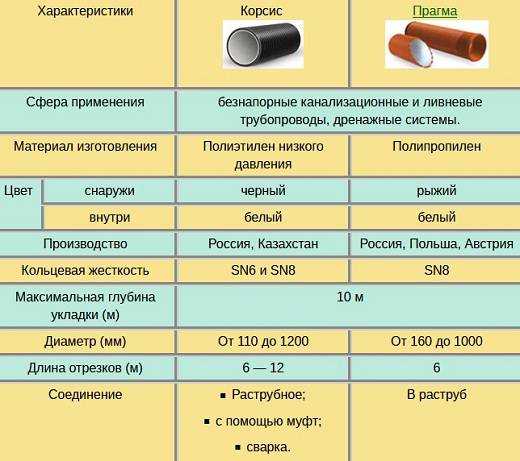

Наружная канализация выпускается в основном из двух материалов — НПВХ (непластифицированный поливинилхлорид) и ПП (полипропилен).

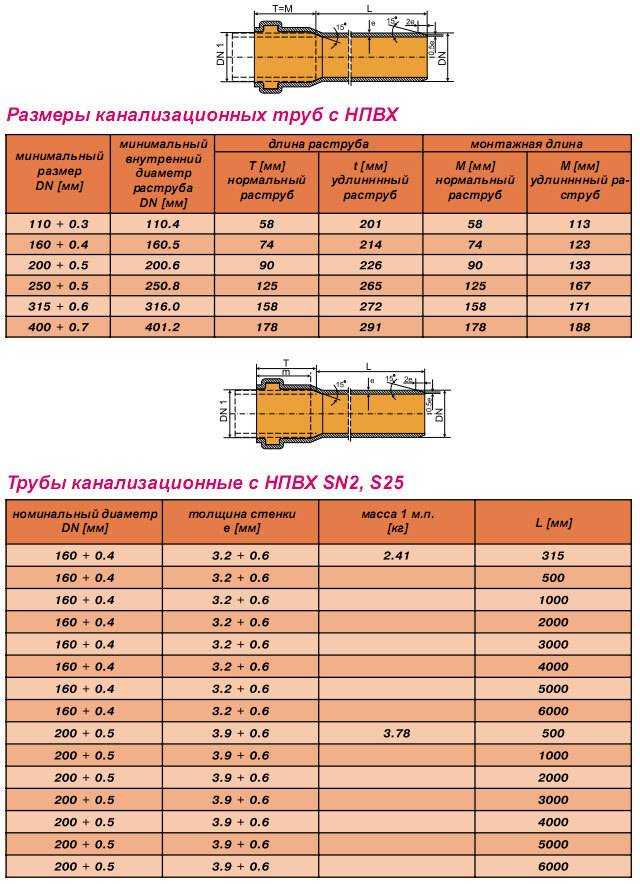

Труба НПВХ для наружной канализации: характеристики
- Температура стоков до 60°С.
- PH стоков в диапазоне 2-12.
- Горючесть — самогасящийся материал.
- Расчетное давление соединений и стыков — 0,5 бар.
- Срок службы >50 лет
Труба ПП (полипропиленовая) для канализации: характеристики
- Температура стоков до 80 °С.
- PH стоков в диапазоне 2-12.
- Расчетное давление соединений и стыков — 0,5 бар.
- Срок службы >50 лет.
Полипропиленовая труба 32
Полипропиленовая труба 32 обладает несколькими особенностями, которые делают ее идеальным выбором для монтажа канализационных систем. Она имеет низкий коэффициент трения, что облегчает прохождение сточных вод и снижает риск засорений.
Трубы из полипропилена не подвержены коррозии и не ржавеют с течением времени, что обеспечивает долговечность системы. Они также устойчивы к химическим веществам, которые могут содержаться в канализационных стоках, что предотвращает повреждение и протечки.
Важным преимуществом полипропиленовых труб диаметром 32 мм является их легкий вес. Это значительно упрощает транспортировку и монтаж системы. Кроме того, такие трубы обладают отличной термической и звукоизоляцией, что повышает комфорт и безопасность использования.
Полипропиленовая труба 32 обеспечивает герметичность соединений, благодаря специальным фитингам, различным соединительным элементам и монтажным методам. Это позволяет создать надежную и долговечную канализационную систему, не требующую постоянного обслуживания и регулярного ремонта.
В современном строительстве полипропиленовая труба 32 широко применяется для организации канализационных систем в жилых и коммерческих зданиях. Ее возможности и высокие показатели качества делают этот тип трубы идеальным решением для монтажа эффективных и надежных систем канализации.
Отличие труб ПВХ и ПП
Пластиковые трубы получили широчайшее распространение, они используются для водо- и газоснабжения, монтажа канализации, ливневых стоков и т.д. На рынке можно встретить трубы самых разных типов, поэтому у потребителя могут возникнуть вполне понятные сложности с выбором конкретного варианта труб под решаемую им задачу.
Одними из наиболее популярных в настоящее время являются трубы из полипропилена (ПП) и поливинилхлорида (ПВХ). Каждый из вариантов имеет свои достоинства, поэтому при выборе труб в первую очередь следует учитывать, для каких целей они приобретаются. Основное отличие труб ПП и ПВХ состоит в используемых при их изготовлении материалах, что и определило их свойства и сферы применения.
Вопрос-ответ:
Какие виды труб 32 для канализации существуют?
Существуют различные виды труб 32 для канализации, такие как полипропиленовые трубы, стальные трубы, чугунные трубы и пластиковые трубы.
Какие особенности имеют трубы 32 для канализации?
Особенности труб 32 для канализации заключаются в их устойчивости к агрессивным веществам, высокой прочности, герметичности и долговечности.
Какие преимущества имеют трубы 32 для канализации по сравнению с другими видами труб?
Трубы 32 для канализации обладают значительными преимуществами, такими как малый вес, легкость монтажа, негниение, устойчивость к коррозии и химическим веществам.
Можно ли использовать трубы 32 для канализации в помещениях?
Да, трубы 32 для канализации можно использовать как внутри, так и снаружи помещений, так как они обладают высокой герметичностью и устойчивостью к агрессивной среде.
Какое давление выдерживают трубы 32 для канализации?
Трубы 32 для канализации обычно выдерживают давление до 10 атмосфер, что позволяет использовать их в различных системах канализации.
function renderfloorAd() {
window.yaContextCb.push(()=>{
Ya.Context.AdvManager.render({
«blockId»: «R-A-3558091-2»,
«type»: «floorAd»,
«platform»: «touch»
})
})
}
// Первоначальный рендеринг блока при загрузке страницы
renderfloorAd();
// Обновление рекламного блока каждые 35 секунд
setInterval(() => {
renderfloorAd();
}, 35000);
Главные советы при выборе канализационных труб
Для того чтобы не ошибиться при подборе диаметра канализационных пластиковых труб, следует учитывать следующие рекомендации:
Сантехнические устройства, через которые проходит только вода, может подключаться к системе канализации при помощи изделий с диаметром 40-50 мм.
Максимальный диаметр труб в стандартной домашней канализации – 100 мм (унитаз и канализационный стояк)
Данное правило не имеет силы тогда, когда к системе подключено много приборов.
Помимо размеров трубопровода, внимание следует обращать и на материал его изготовления: необходимо учитывать, что любые канализационные системы подвержены частому засорению. В этом плане в выигрышном положении окажутся пластиковые трубы, так как на их стенках оседает грязь не так сильно, как на металлических, и они легче поддаются прочистке.
При устройстве канализации в многоквартирном доме можно использовать стояки с максимальной шириной в 100 мм (если этажей не более 5) и 150 мм (если этажей более 5).
Если требуется организовать участок горизонтальной канализации, который соединяет несколько стояков и выход на колодец, могут применяться трубы с диаметром до 200 мм.
При замене чугунных труб на пластиковые можно брать изделия с диаметром, меньшим на шаг (например, 50 мм меняется на 40 мм)
Объясняется это тем, что пластиковая поверхность гораздо медленнее покрывается грязью, т.е. просвет не «зарастает».
На первый взгляд, монтаж канализации ничем не отличается от устройства водопроводной системы. Однако, при решении этой задачи следует учитывать огромное количество нюансов, незнание которых может привести к нестабильной работе стока и даже возникновению аварийной ситуации
Чтобы избежать этого, к установке канализации стоит подойти с вниманием и ответственностью, и первым шагом будет правильное определение величины сечения трубы

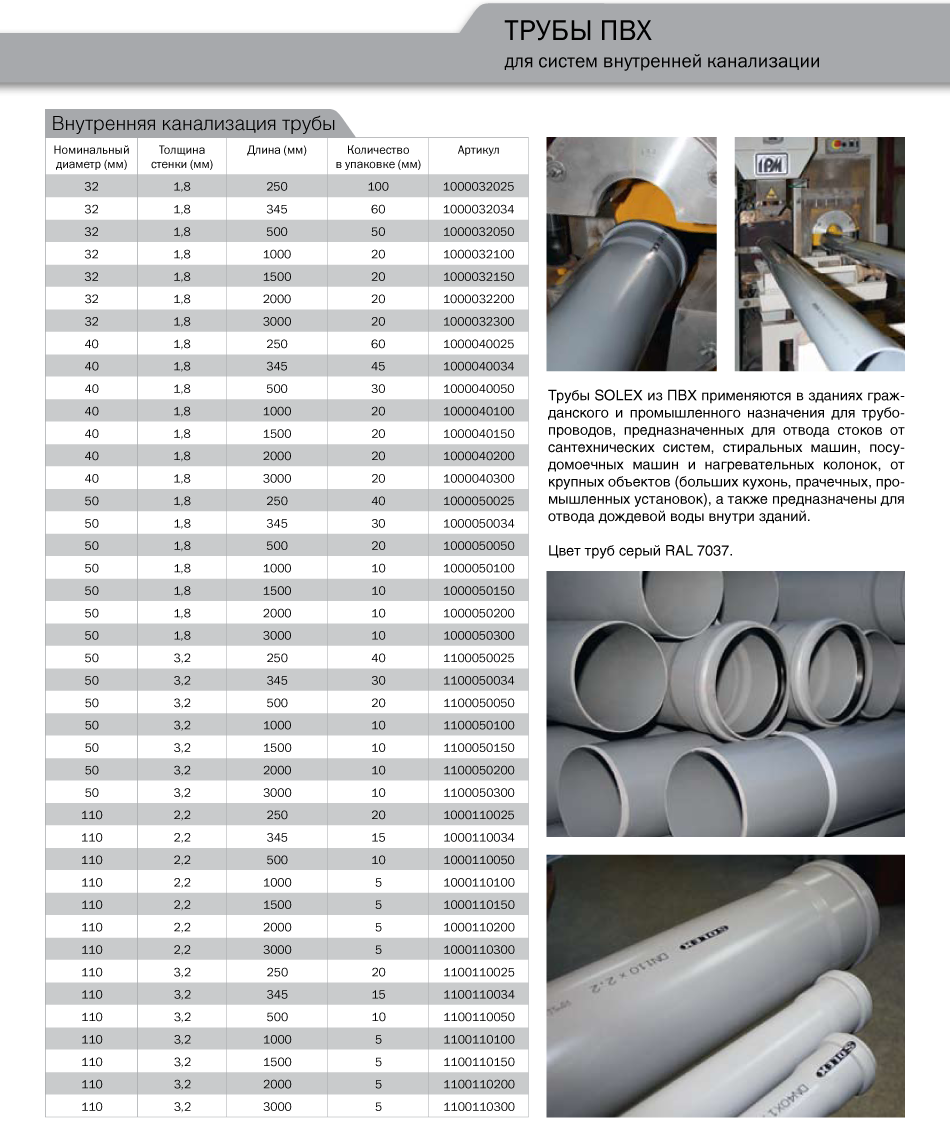

Диаметры ПВХ труб для внутренней и наружной канализационных систем
Выбор материала для монтажа канализационного трубопровода отталкивается от его назначения. По степени нагрузки подбираются пластиковые трубы для канализации размером, необходимым для бесперебойного отведения стоков. Решающие параметры подбора – это диаметр и длина.
Для наружной канализации нужны изделия большего размера, чем для внутренней
Учитываемый диаметр:
- внешний, номинальный или наружный (Dн) – величина, необходимая для стыковки частей трубопровода;
- внутренний (d) – самая важная величина, определяющая пропускную способность отвода, изменяющаяся в зависимости от размера толщины стенок;
- условный (Dу) – усредненное значение просвета трубы;
- толщина стенки (b) – величина, увеличивающаяся пропорционально диаметру.

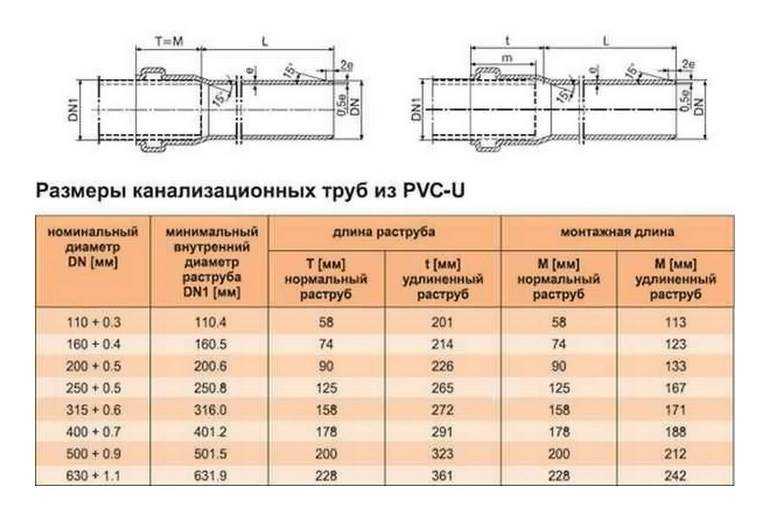

Диаметры и возможная толщина стенки ПВХ труб без учета раструба указаны в таблице.
Таблица 1
| Тип сети | Dн, мм | d, мм | b min, мм | d, мм | b max, мм |
| Внутренняя | 32 | 30 | 1,0 | 28,40 | 1,80 |
| 40 | 38 | 1,0 | 36,40 | 1,80 | |
| 50 | 47,4 | 1,30 | 46,40 | 1,80 | |
| 75 | 71,2 | 1,90 | 70,40 | 2,30 | |
| 90 | 85,6 | 2,20 | 84,40 | 2,80 | |
| 110 | 104,6 | 2,70 | 103,20 | 3,40 | |
| Наружная | 125 | 118,6 | 3,20 | 117,20 | 3,90 |
| 160 | 153,6 | 3,20 | 150,20 | 4,90 | |
| 200 | 192,2 | 3,90 | 187,60 | 6,20 | |
| 250 | 240,2 | 4,90 | 234,60 | 7,70 | |
| 315 | 302,6 | 6,20 | 295,60 | 9,70 | |
| 400 | 384,6 | 7,70 | 375,40 | 12,30 | |
| 500 | 480,4 | 9,80 | 469,40 | 15,30 | |
| 630 | 605,4 | 12,30 | 591,40 | 19,30 | |
| 800 | 769,2 | 15,40 | 751,0 | 24,50 | |
| 1000 | 960,8 | 19,60 | 938,80 | 30,60 | |
| 1200 | 1151 | 24,50 | 1126,80 | 36,60 |
Диаметр канализационных труб ПВХ (d) для внутренней системы (внутридомовые сточные отводы) будет оптимален в пределах 32-110 мм, для наружной (вывод внутренних стоков к очистительному коллектору) 160-500 мм.
Для монтажа слива от сантехприборов в доме достаточно труб диаметром до 50 мм
Размеры пластиковых канализационных труб разнообразны, этому есть объяснение. Все объекты, оснащенные канализацией, различаются количеством и интенсивностью отводимых стоков, а каждая ветка трубопровода выполняет конкретную задачу и несет определенную нагрузку.
Согласно расчетам по строительным нормам и правилам (СНиП), были определены стандарты соотношения диаметра и объема смываемой жидкости в установленный период времени. Поэтому, собирая пластиковые канализационные конструкции, рекомендовано соблюдать следующие параметры:
для внутренней канализации:
- внутренний Ø 25 мм – стиральная и посудомоечная техника;
- внутренний Ø 30-47 мм – биде, раковина в ванной;
- внутренний Ø 38-50 мм – ванна, душ-кабина, мойка в кухне;
- внутренний Ø 50 мм – совместный слив (ванна, душ, раковина), разводка сети внутри дома;
- внутренний Ø 70-86 мм – отводы стояка;
- внутренний Ø 100-118 мм – унитаз, центральный стояк;
для наружной канализации:
- внутренний Ø 150-190 мм – вывод стоков к очистительным системам;
- внутренний Ø 200 мм – включая баню/сауну;
- внутренний Ø 240-300 мм – включая бассейн;
- внутренний Ø 300-1100 мм – городские канализационные магистрали.
Это важно учесть при присоединении унитаза, который ближе всего примыкает к стояку. В данном случае работает закономерность, что проходимость водостока будет равна проходимости места наименьшей окружности трубы
Относительно ванны, нет смысла увеличивать отвод.
Выбор самого широкого диаметра для смыва унитаза обусловлен еще тем, что большое количество стоков неоднородного состава, проходящее со скоростью, не должно заполнять все пространство трубы, препятствуя свободному движению воздуха. Образование вакуума в пластиковых отводах приведет к сбоям работы системы. Наличие зазора обеспечивает вытеснение находящихся под давлением воздушных масс.
Особенности трубы 32 для канализации
- Компактный размер. Благодаря своему небольшому диаметру, трубы 32 мм занимают минимум места и могут быть легко установлены даже в ограниченных пространствах.
- Высокая прочность. Трубы изготавливаются из качественных материалов, которые обладают высокой стойкостью к механическим нагрузкам и коррозии.
- Устойчивость к химическим воздействиям. Трубы 32 мм обладают химической устойчивостью, что позволяет им использоваться в канализационных системах, где присутствуют агрессивные вещества.
- Простота монтажа. Благодаря своим компактным размерам и легкости, трубы 32 мм легко монтируются, что позволяет сэкономить время и усилия при установке канализационной системы.
- Долговечность. Трубы 32 мм обладают высокой стойкостью к внешним воздействиям и имеют долгий срок службы. Они не требуют частой замены и ремонта, что делает их экономически выгодным решением.
Трубы диаметром 32 мм являются надежным и эффективным решением для канализационных систем. Их уникальные особенности позволяют обеспечить эффективное функционирование системы и удовлетворить все потребности современного строительства.
Значение диаметра труб канализации
При сооружении инженерной сети диаметр труб для канализации является основным параметром, на который опираются при подборе. Почему ему придается такое большое значение? Ответ на этот вопрос облегчает процедуру выбора диаметра труб, так как становится понятно, в чем ее принцип.
Диаметр канализационной трубы определяет пропускную способность системы на данном участке. Если он недостаточен для тех объемов, которые поступают от конкретного сантехнического прибора, неизбежным становится замедление стока, а возможно даже и появление протечек. Впрочем, значение имеет не только объем воды, но и за какое время она поступает.
Как уже сказано выше, канализационные трубы большого диаметра устанавливаются для отвода стоков от унитаза. Это связано с тем, что в этом месте происходит кратковременный интенсивный сброс большого объема воды, содержащей твердые включения. Для того чтобы обеспечить его быстрое и беспрепятственное прохождение, и требуется труба большого размера.
Гофрированная труба большого диаметра для унитаза
Если же рассматривать такого представителя сантехники, как ванна или душевая кабина, где объем воды также ощутим, то здесь труба большого диаметра будет невостребованной, так как диаметр самого слива невелик, а именно от него зависит величина стока.
Особенности монтажа полиэтиленовых труб
Применяются различные виды соединений.
подбор труб и фитингов согласно проекту и с учетом размеров (при выборе длины нужно учитывать те участки, которые будут вводиться в раструб); съем внешней фаски с труб; зачистка внутренней части (не должно оставаться ни заусениц, ни задиров, ни других неровностей); введение трубы в раструб вручную (нужно оставить компенсационный зазор в 1 см); при составлении проекта важно предусмотреть прокладку трубопровода под уклоном. Для этих видов соединений нужен специальный аппарат для сварки полиэтиленовых труб
Основные конструкционные элементы:
Для этих видов соединений нужен специальный аппарат для сварки полиэтиленовых труб. Основные конструкционные элементы:
- втулки, на которые надевают трубы;
- нагревающие пластины.
Читайте так же: Буронабивные сваи из стальных труб
Суть сварки – расплавить торцы труб и соединить их.
Вид соединений, используемый при монтаже гофрированных труб. Для сборки трубопровода применяются надвижные муфты, а для герметизации стыков – резиновые уплотнители.
Таким образом, полиэтиленовые трубы прекрасно подходят для обустройства как внутренней, так и внешней канализации. Для внутренних работ – гладкие трубы, для внешних – гофрированные.

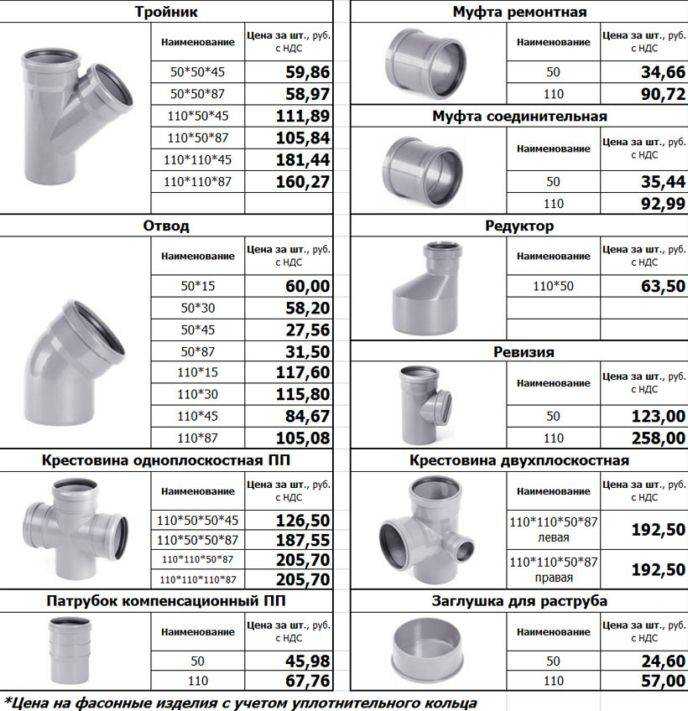

Полипропиленовые фитинги
Полипропилен это жесткий материал, поэтому трубы из него выпускаются в виде готовых отрезков, которые необходимо соединять между собой. Из-за этого их свойства для монтажа требуется большое количество комплектующих.
Трубопровод из полипропилена монтируется посредством сварки с использованием фитингов. Основной соединительный фитинг для труб – американка. Американка – самое необходимое соединение для трубы, обеспечивающее ей прочность. Конструктивно она состоит из резьбовых фитингов (2 шт.), накладной гайки и прокладки.
Фитинги для полипропиленовых труб
«Американка» — это условное название, под которым можно объединить любую муфту, уголок или кран, в конструкции которых имеется накидная гайка. Она имеет свои преимущества:
- американка используется для расстыковки трубопровода без вращения;
- для соединения двух деталей необходимо вращать только накидную гайку. То есть американка оставляет детали неподвижными;
- американка уплотняется специальной прокладкой, что придает соединению особую надежность;
В целом, фитинги для полипропиленовых труб (в том числе и американка), обладают следующими свойствами:
Что такое фановая труба внутренней канализации
Через нее в систему подсасывается воздух, ликвидирующий возникающий в процессе работы вакуум. Нагрузок она не несет, нагреванию не подвержена. Выводят ее обычно вертикально, чем ближе к коньку крыши, тем лучше.
Фановые системы необходимы в строительстве от 3 этажей. В низкоэтажных зданиях достаточно гидрозатворов. Это позволит избежать отрицательного давления в системе.
Сведения про то, что фановая отводка влияет на обратное движение воздуха, – миф. Неприятные канализационные запахи чаще всего вызваны неправильным расчетом давления или расположением оборудования (унитаз дальше от стояка, чем раковина).

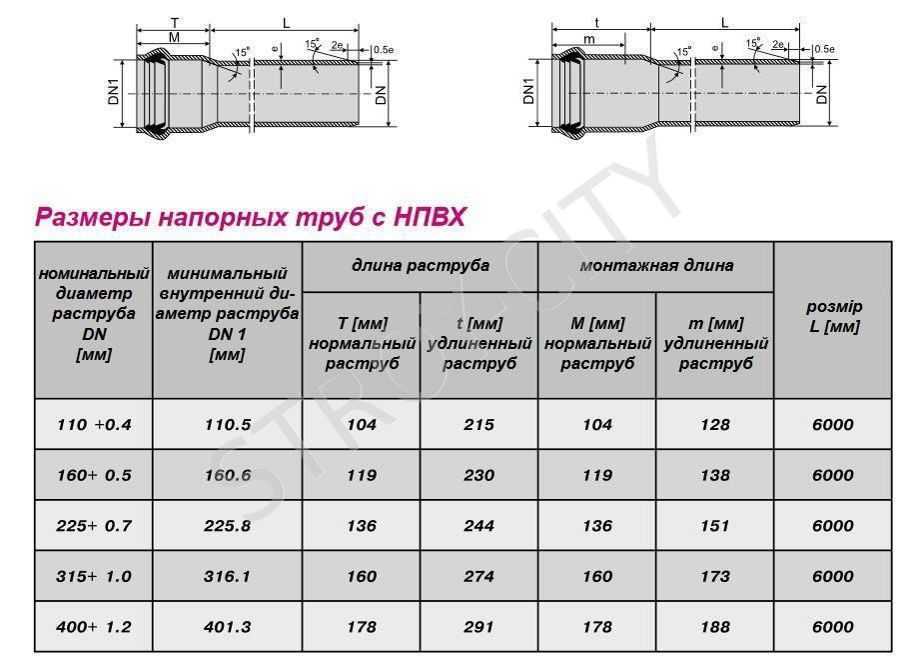

Канализация с использованием напорных и безнапорных труб ПХВ
В системах с принудительным удалением стоков, т. е. с использованием насосов, применяют напорные трубы ПВХ. Для них характерно повышенное давление на стенки, поэтому и требования предъявляются соответствующие. Выпускаются три вида напорных труб на давления 6, 10 и 12,5 кг/см кв. Дополнительно следует выбирать и способ соединения:
- клеевой, когда при установке фитингов наносят клей и фиксируют соединение струбцинами;
- раструб, когда прямой участок трубы вставляют в раструб, предварительно обработанный силиконовым герметиком.
Самотечная канализационная система использует перемещение стоков под действием силы тяжести. Для выбора таких труб учитывают внешнюю нагрузку, а при монтаже предусматривают наклон трубопровода. Обычно для безнапорной канализации применяют трубы с раструбом.
