Причины неполадок по которым насосная станция часто включается и выключается - самстрой

Назначение и устройство

По типу устройства, реле давления бывают:

механические
электронные.

На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.

Механические и электронные реле давления для гидроаккумулятора

Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.

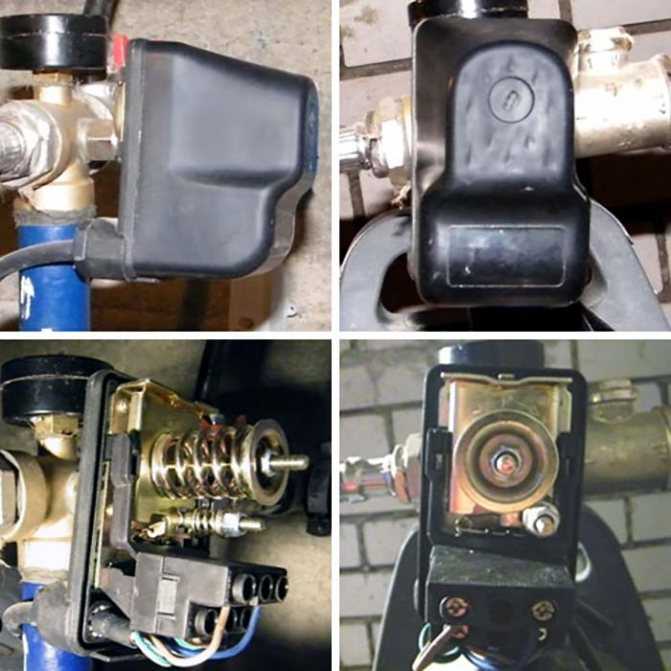

Механическое реле для гидроаккумулятора

Основная задача реле сохранять давление воды в водопроводе в заданных пределах. Настройка реле заключается в подборе минимального и максимального значения давления воды в системе.

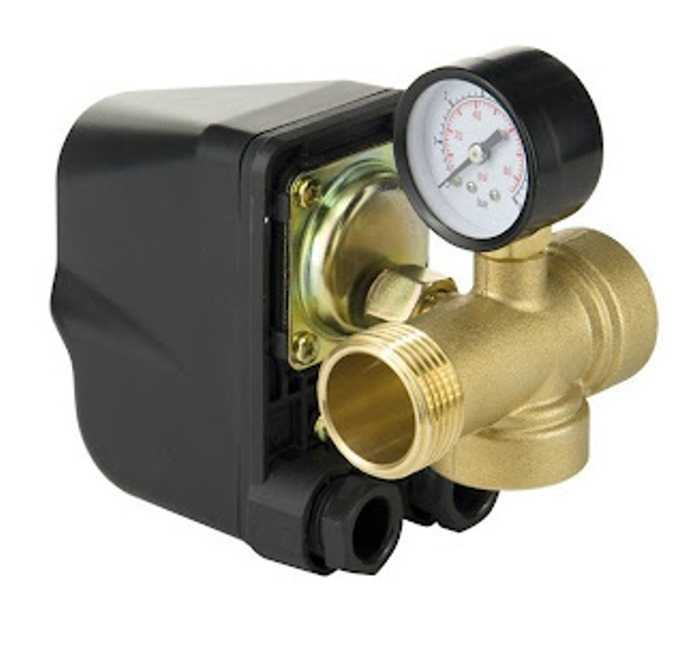

Устройство реле давления

Реле давления для гидроаккумулятора продаются в собранном виде.

Устройство реле давления

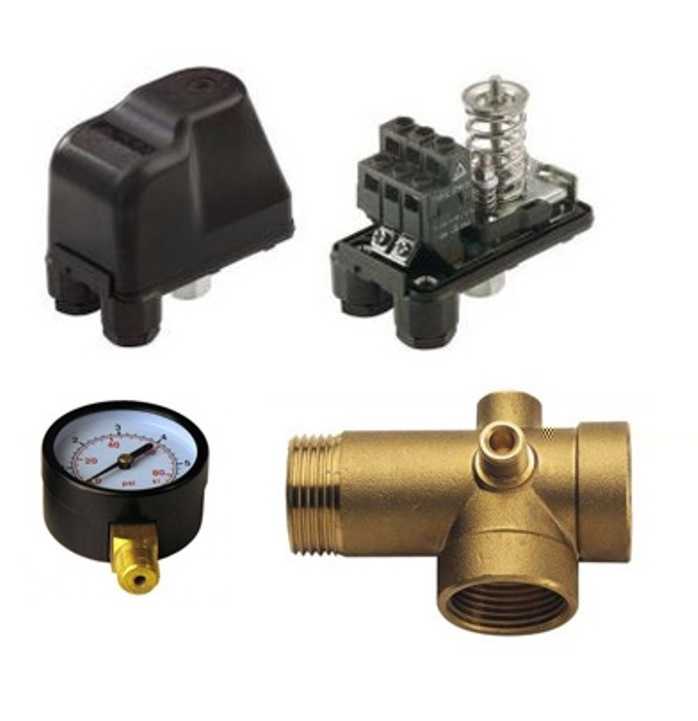

Устройство состоит из следующих элементов:

двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
манометра;
реле давления;
реле сухого хода.

Все данные элементы доступны при обзоре прибора.

Виды и разновидности

На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения: Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.

Реле давления для гидроаккумулятора рм-5

Если насосная станция располагается в кессоне, в подвале, где может быть повышенная влажность, то контакты реле очень быстро окисляются и оно выходит из строя.

К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.

Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.

Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.

Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.

Реле давления гидроаккумулятора Grundfos

Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.

При выборе лучше ориентироваться на первые два варианта.

Восстановление целостности корпуса

Первый шаг — слить масло

Обратите внимание на то, каким сортом масла наполнен бак

Это важно, так как в процессе ремонта, хоть и небольшая его часть, но разольется, и вам придется восполнять потери

Важно: смешивать минеральное масло с синтетическим запрещено

Более детально остановимся на пайке. Возьмите медно-фосфорный, серебряный или латунный припой, оловянным пользоваться нельзя! Позаботьтесь о наличии горелки, а когда будете паять, налейте в бак воду. Когда работа будет окончена, просушите бак изнутри

Обратите внимание, что масло в неподготовленном виде нельзя заливать в обогреватель

Его важно выпарить при температуре, которая не превышает отметки +90 градусов. Если разогреть масло сильнее, то оно начнет окисляться.. Если разогреть масло сильнее, то оно начнет окисляться.

Если разогреть масло сильнее, то оно начнет окисляться.

Подводя итог, заметим, что самостоятельный ремонт масляного радиатора вполне возможен. Однако стоит ли этим заниматься? Как видите, это трудоемкий процесс, требующий соблюдений жестких правил по технике безопасности. Стоимость этого нагревательного прибора не столь высока, и обычно он служит продолжительное время без нареканий. Поэтому, если у вас есть возможность, то лучше купить новый радиатор. Предположим, что вы хотите на досуге проинспектировать электрическую часть прибора, либо поупражняться в сварке бака — дерзайте, только придерживайтесь приведенных выше рекомендаций.

Назначение и сфера использования прибора

Вопросы, о которых даже не подозревают многие жители крупных городов, после приобретения загородной недвижимости сразу же становятся актуальными. Среди них – устройство личного водопровода, одним из важных элементов которого является датчик давления.

Жизнь на свежем воздухе вдвойне приятна, если можно принять ванну, воспользоваться стиральной машиной или включить автоматический полив грядок, засаженных домашними овощами, клубникой и зеленью. Чтобы удовлетворить все потребности жителей конкретного частного домовладения, требуется отлаженная система снабжения водой.

Для автоматизации процесса забора воды в автономные водопроводы устанавливаются датчики давления, со спецификой использования которых знакомит следующая подборка:

Галерея изображений
Фото из
Датчики давления — устройства, реагирующие на понижение и повышение значений давления воды в водопроводе выше или ниже заданных пользователем пределов

Приборы, реагирующие на изменение давления в системе, работают в тандеме с гидроаккумулятором

При повышении давления, формируемого мембраной гидроаккумулятора, создается коммутация электрической цепи, отключающая питание насоса. При понижении датчик отдает команду на включение

Насосные станции, предназначенные для откачки воды из неглубоких источников или перекачки ее из накопителя, оснащаются реле давления в процессе сборки

Есть датчики давления, выполняющие не только прямые обязанности. К примеру, стрелочные электромеханические модели останавливают агрегат при угрозе работы «всухую»

Аналогичную работу выполняет блок автоматики, отличающийся от электромеханических датчиков более сложным устройством и возможностью более точно корректировать значения давления

При использовании блока автоматики в систему необязательно включать гидробак, т.к. он в миниатюрном варианте есть в приборе. В выпускаемых в последние годы бытовых насосах блок автоматики нередко монтируется в корпус

Датчики давления используются в системах с поверхностными и погружными насосами. Их устанавливают в независимые системы для автоматизации процесса забора воды

Датчик давления в автономном водопроводе

Использование в паре с гидробаком

Прибор установлен на гидроаккумулятор

Датчик в формате насосной станции

Реле давления стрелочного типа

Электронный блок автоматики

Вмонтированный блок автоматики

Сфера применения датчиков давления

Хозяева дач и коттеджей используют воду из колодцев и скважин. Для ее забора применяют современное оборудование, сердцем которого служит насос. Он, по мере необходимости, подкачивает воду. Чтобы продлить срок службы, устанавливают специальный датчик, следящий за давлением воды в трубопроводе.

Чтобы вода на даче не закончилась в самый неподходящий момент, например, во время мытья посуды или в разгар купания, поможет авто контроль за включением насоса

Второе название этого прибора – реле давления. В некоторых моделях насосных станций он идет в комплекте. Датчик имеет настройки, установленные фирмой производителем. Его предназначение – обеспечить оптимальную частоту включения и выключения насоса.

Если реле отлично справляется с возложенной на него функцией, то сердце индивидуального водопровода проработает длительное время. В противном случае насос может перегреться и быстро сгореть

Когда 5-6 домочадцев постоянно проживают в доме, они включают краны, чтобы помыть руки, пользуются унитазом, моют посуду, принимают ванну, используют воду для мытья автомобиля или полива огорода. Сложно представить, как долго выдержал бы насос, работу которого не контролирует датчик. Он бы включался каждый раз, когда пользователи нуждаются в воде.

Неправильная настройка реле давления

Одной из возможных причин постоянного щелчка реле давления при наборе воды может быть неправильная его настройка. Настройка реле давления важна для правильной работы системы водоснабжения и поддержания необходимого давления в системе.

При неправильной настройке реле давления, оно может начать постоянно щелкать при наборе воды из-за несоответствия установленных параметров давления и расхода воды. В результате, реле давления будет часто включаться и отключаться, создавая щелчки и шум.

Для устранения данной проблемы необходимо правильно настроить реле давления. Для этого можно использовать следующие шаги:

Измерьте текущий давление в системе водоснабжения с помощью манометра.
Установите желаемое давление, которое должно поддерживаться в системе.
Настройте реле давления, используя регулирующие винты или кнопки, чтобы оно переключалось включение и выключение в соответствии с желаемым давлением.
Проверьте работу системы водоснабжения после настройки реле давления, убедившись, что оно работает без постоянного щелчка при наборе воды.

Если после настройки реле давления оно по-прежнему продолжает щелкать, возможно, проблема кроется в других составляющих системы водоснабжения. В таком случае, рекомендуется обратиться к специалисту для диагностики и ремонта.

Примечание: перед проведением настройки реле давления, рекомендуется ознакомиться с инструкцией по эксплуатации и безопасности от производителя данного устройства.

6 Неполадки в работе

6.1 Проблема: при достижении верхней отметки не отключает насос

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

Неправильная настройка верхнего регулировщика давления.
Неисправность пружины верхнего регулировщика.
Нестабильное напряжение в сети.
Разгерметизация гидроаккумулятора.
Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

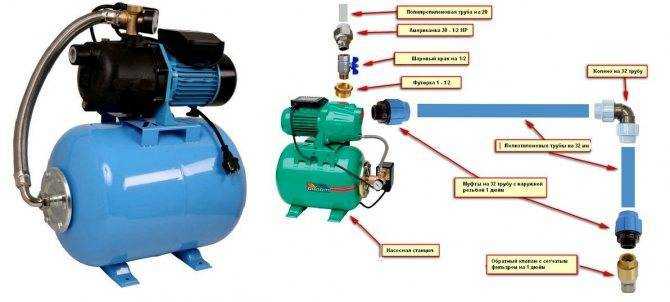

Схема подключения реле давления воды

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

6.3 Проблема: в реле протока воды что-то постоянно щелкает

Причины этой неисправности всего две: не хватает давления воздуха в гидробаке или порвана мембрана.

При отсутствии давления в гидроаккумуляторе нужно заново закачать туда воздух, после произвести настройке реле, как описано выше.

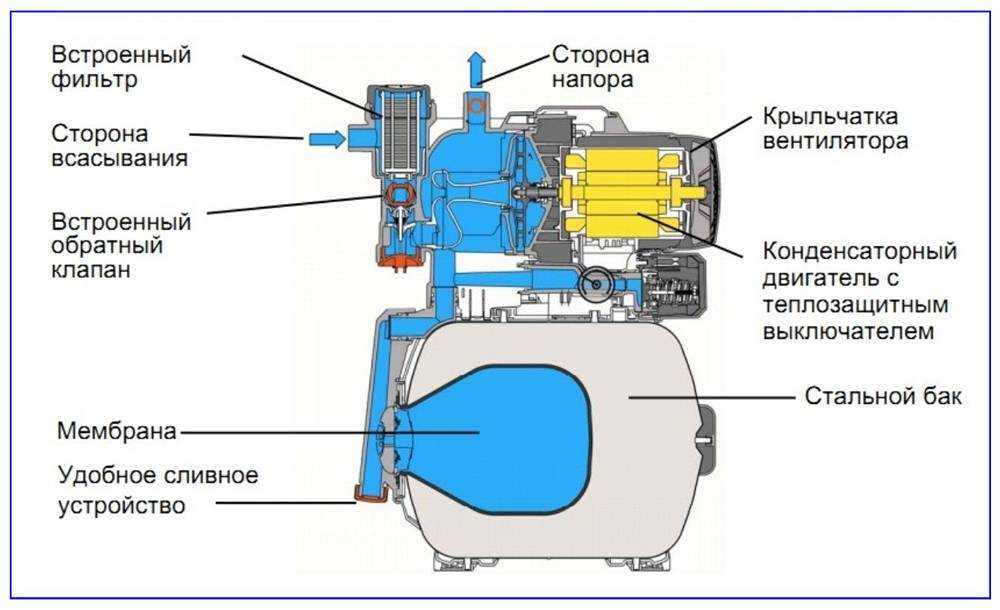

Устройство станций

Насосная станция состоит из следующих узлов:

Насос. Отличается 2 разновидностями: погружного типа и поверхностного. Его задача заключается в выкачивании воды из колодца или скважины и поддержания давления в системе.
Заборный шланг. Погружение его в воду идет на максимальную глубину.
Обратный клапан. Благодаря ему при остановке насоса вода не стекает обратно в колодец.
Фильтр. Он не позволяет грязи забивать насос. Ставится перед обратным клапаном.
Гидроаккумулятор. Это емкость, разделенная мембраной. Устройство необходимо для поддержания давления при остановке насоса. В одну часть емкости заходит вода, а во вторую подается инертный газ под давлением. Он и обеспечивает необходимый напор при остановке оборудования.
Блок управления. Состоит из манометра, который фиксирует величину давления и реле, которое отвечает за включение и выключение насоса.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

нижнее давление — 1,4 атм.,
верхнее — 2,8 атм.

Снять крышку блока.
Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
Установлен завышенный предел давления отключения автоматики.
Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Причины сбоя в работе водяной станции

Неправильно отрегулированное реле давления

В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.

На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.

Регулировку проводят таким образом:

Водяную станцию обесточивают путём отключения от электроэнергии.
Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
К входному патрубку гидробака необходимо подключить любой насос с манометром.
Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).

Засорение управляющего блока

Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.

Невыявленная утечка жидкости

Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар

Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно

Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.

В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.

Окисление контактов

Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.

Перепады напряжения в сети

Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.

Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.

Произвольный подсос воздуха

На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.

https://

https://youtube.com/watch?v=4HTzY8JTz1c

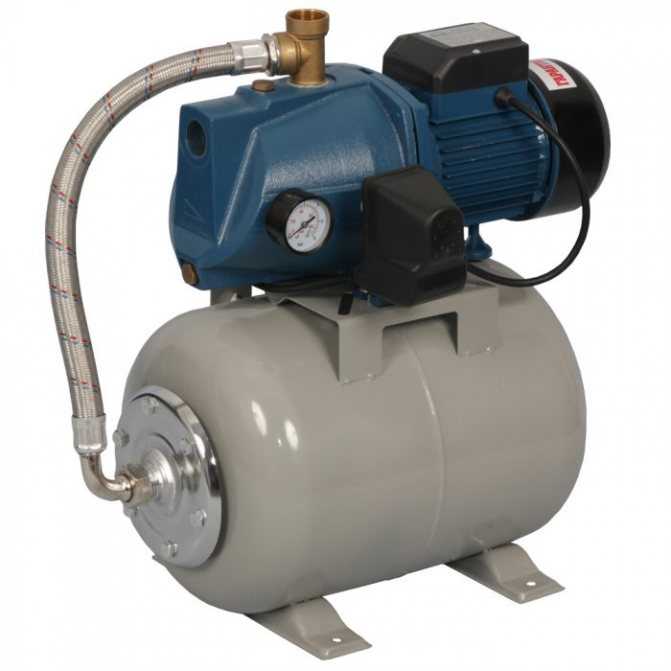

Комплектация насосной станции для дома

Понять, почему часто включается насосная станция при наборе воды, без знания ее конструкции и принципа работы непросто. Распространенные модели включают несколько узлов:

Помпа – классифицируется по типам (например, вихревая или центробежная), по месту расположения (поверхностная или погружная) и мощности. Для поддержания давления в системе используют дополнительные устройства. Гидроаккумулятор – бак с прочными стенками и резиновой мембраной служит для стабилизации водяного давления. Принцип работы: поступающая в емкость вода, растягивает упругую мембрану, после чего она стремится возвратиться в исходное положение, и выдавливает жидкость в трубопровод. Блок управления с механическим реле – отвечает за оптимальное функционирование гидроаккумулятора и помпы

Если насос стал чаще включаться, стоит уделить внимание регулировке пружин, чтобы задать уровень давления в автономном водопроводе

Любой дисбаланс регулировок, и пожалуйте, – работа всего комплекса под вопросом. Здесь ситуация в корне отличается от той, когда радиаторы горячие, а в квартире холодно – преждевременный износ и выход агрегатов из строя неизбежен. Например, обстоятельство, когда насосная станция часто включается и выключается при открытых кранах, говорит о несоблюдении дельты давлений воздуха в баке и момента срабатывания реле включения насоса.

Как показывает опыт общения с домовладельцами, не все понимают разницу между гидроаккумулятором и емкостью для воды. Тут все просто – гидравлический аккумулятор уменьшает число пусков помпы, чем увеличивает ее срок службы, и защищает от гидроударов. Емкость же служит для накопления воды на случай отключения электроснабжения. Поэтому выбирать объем гидробака нужно в зависимости от норм потребления

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

Насос для забора воды и подачи её во внутридомовую систему.
Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
Датчик давления, запускающее оборудование при снижении напора в системе.
Манометр.
Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

подгоревшие контакты;
солевые отложения на спиралях;
засор и ржавчина гидравлического входа;
попадание в мембранный отсек песка, других инородных частиц и образование отложений;
неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.
