Найти и устранить поломку, или что делать, если не отключается реле давления воды для насоса

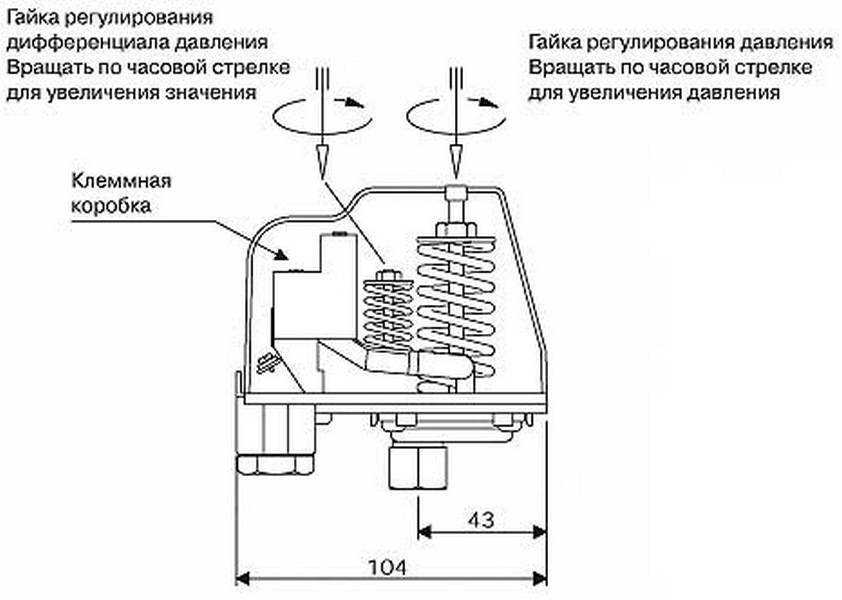

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

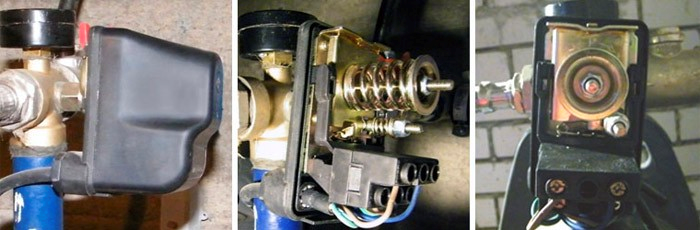

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Воздух в насосе или подсос воздуха

Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

Важно! При постоянно работающем насосе проверьте трубопровод на наличие подтеканий.
Чтобы не было сбоев в работе насосной станции, необходимо ликвидировать все протечки

Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

Обратите внимание! Герметизацию резьбовых соединений рекомендовано проводить с использованием специальной нити под названием Тангит Унилок. Таким герметиком может пользоваться даже новичок, ведь небольшая передозировка нити не приведёт к разрушению детали при накручивании на резьбу.. Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе

Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался

Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

Важно! Беспрерывно работающий насос может быстро выйти из строя.

Порядок действий

Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на  каком-нибудь значении давления произойдет активация насоса.

Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.

Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.

А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.

Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения — у нас — 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.

После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.

Замер давления в расширительном баке

Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия — при 2,2 бара.

У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.

Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.

Неполадки эжектора или прокладки

Внешними эжекторами оснащаются насосные станции, предназначенные для водоснабжения частного строения из скважин глубиной до 45 м. В подобных случаях для обустройства индивидуального источника устанавливаются 2 помпы, увеличивающие общий КПД системы на 30-35%. Дополнительное оборудование монтируется внутри водяного шурфа.

Для проведения ремонтных мероприятий эжектор извлекается из шахты. Пришедшие в негодность детали заменяют, прибор очищают от засорения твердыми частицами песка и прочих механических примесей, сопло освобождают от накопившейся грязи. Затем обновленное устройство погружают в скважину. Сложность процесса определяется глубинным расположением оборудования в автономном шурфе.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

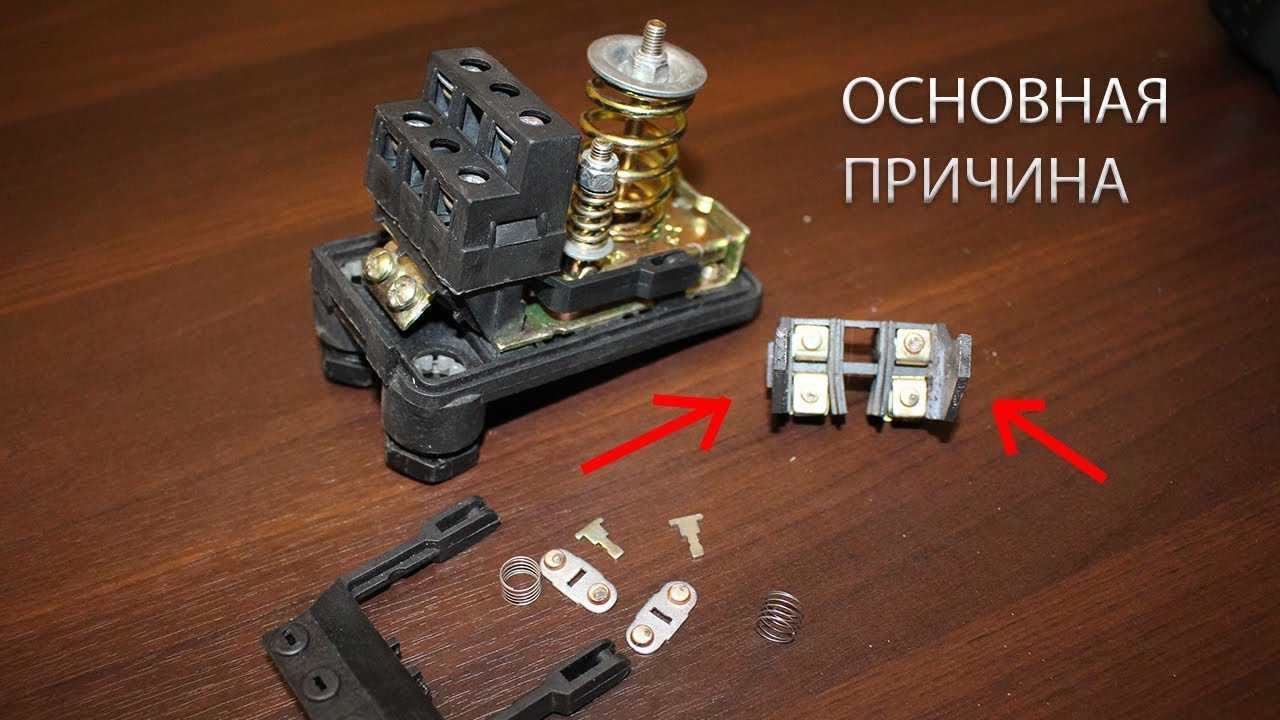

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

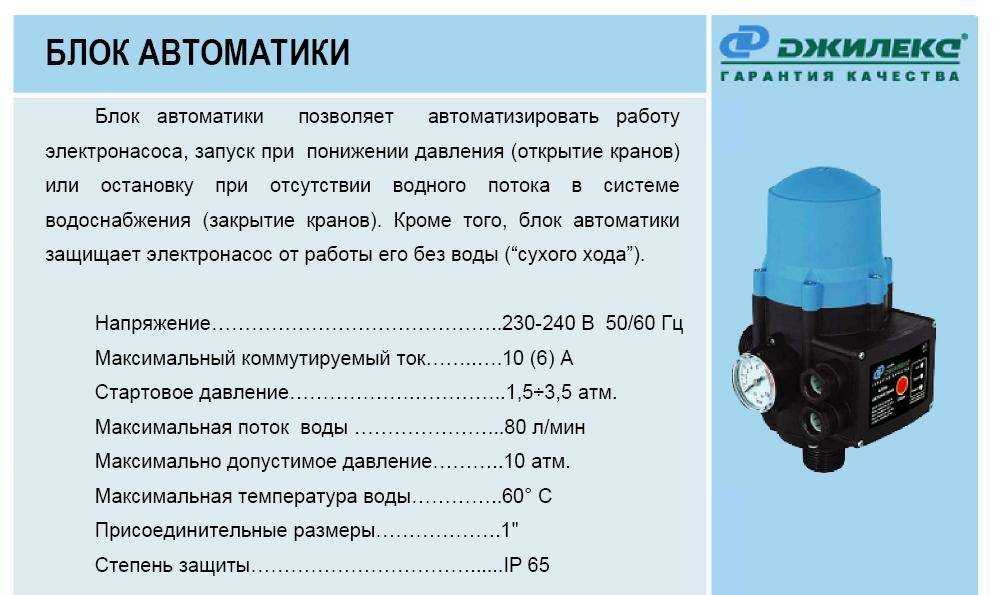

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.

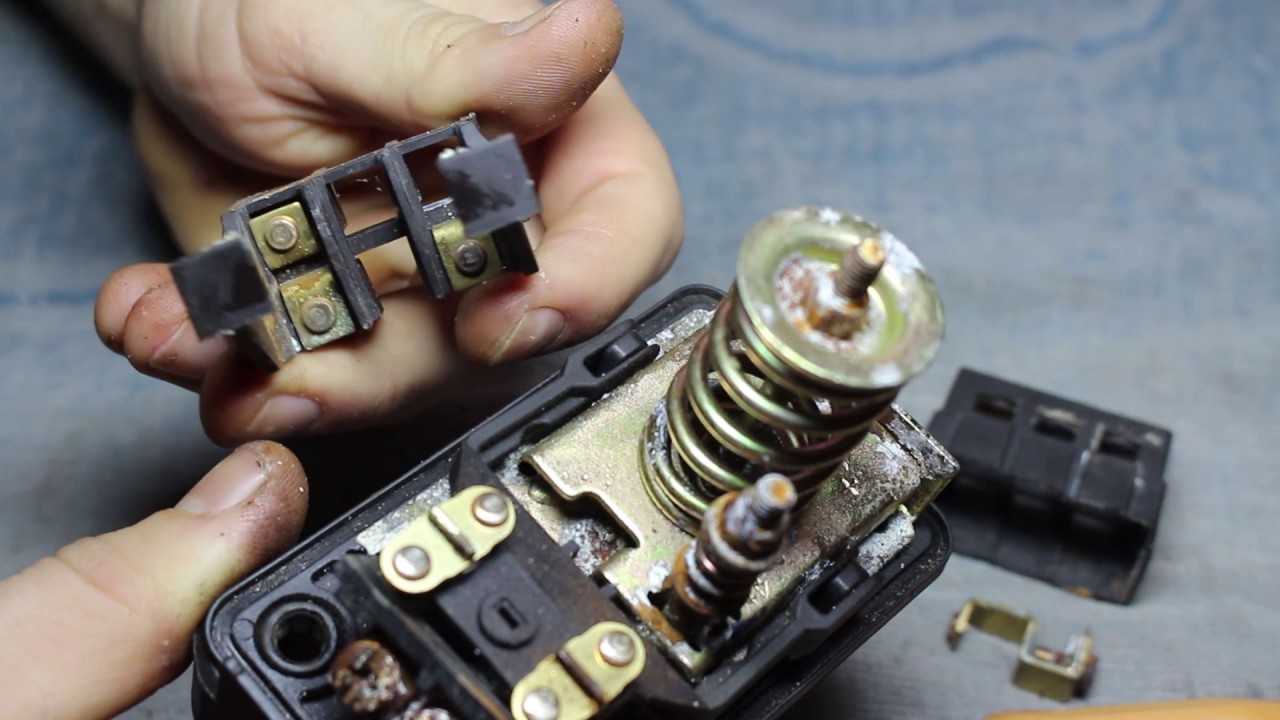

2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Забит фильтр на входе

Жидкость, поступающая в водопроводную систему собственного дома из автономной скважины, насыщена механическими примесями. Твердые частицы ила, глины, песка, свободно циркулирующие по магистральным трубам, способны повредить оборудование, вызывая преждевременный износ деталей. Для продления срока эксплуатации насосной станции на входной патрубок монтируют специальный фильтр, преграждающий путь мусору.

К непрекращающейся работе помповой системы приводит засорение отсеивающего устройства или излом подводящего трубопровода. В результате перестает поступать в агрегат достаточное количество воды. Для решения проблемы рекомендуется прочистить защитное приспособление или заменить поврежденный участок магистрали.

Некорректная настройка реле

Если ваш насос не отключается даже при достижении требуемого давления, возможно причина в некорректной настройке реле давления.

Для устранения этой проблемы, следует выполнить следующие шаги:

1. Проверьте правильность установки параметров. Некорректная настройка давления на реле может привести к неправильной работе насоса. Убедитесь, что параметры реле установлены в соответствии с требованиями производителя насоса.
2. Проверьте уровень установленного давления. Если давление установлено слишком высоко, насос будет работать непрерывно, не зависимо от актуального давления в системе. Установите давление с учетом требований вашей системы.
3. Проверьте наличие неполадок в реле. Поврежденное или неисправное реле может вызвать неправильную работу насоса. В этом случае, рекомендуется заменить реле на новое.

Если после проверки вышеуказанных пунктов проблема не устраняется, рекомендуется обратиться к специалисту для диагностики и ремонта системы насоса.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель
составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель
согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать
.

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.

Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Проблемы с системой подачи электропитания

Неправильная работа реле давления и невозможность его отключения может быть связана с неисправностями в системе подачи электропитания. В данном разделе мы рассмотрим наиболее распространенные проблемы, связанные с подачей электричества на реле давления и возможные способы их устранения.

1. Потеря или снижение напряжения в сети. Если во время работы насоса происходят перепады напряжения или его снижение до некритического уровня, то реле давления может некорректно функционировать. В этом случае необходимо проверить стабильность напряжения в сети и, если необходимо, установить стабилизатор напряжения.

2. Плохое качество электрического соединения. Неплотные или окисленные контакты реле давления могут привести к его несовершенной работы. Рекомендуется проверить состояние контактов и, при необходимости, очистить их или заменить.

3. Неисправности в электрической проводке. При сильных вибрациях или несоблюдении требований к монтажу, провода системы подачи электропитания могут повредиться или оторваться. В случае, если реле давления не отключает насос, следует осмотреть проводку на предмет повреждений и, при необходимости, произвести ее замену или ремонт.

4. Проблемы с питанием реле давления. Если реле давления не получает достаточное питание, оно может некорректно функционировать. В этом случае необходимо проверить состояние и целостность питающей линии, убедиться в правильном подключении источника питания и при необходимости заменить его.

Решение проблемы с неправильной работой реле давления может потребовать как минорного вмешательства, так и серьезного ремонта системы электропитания. Рекомендуется обращаться к специалистам для более точной диагностики и устранения неисправности.

Почему скважинный насос постоянно работает

Скважинный насос должен включаться только, когда подаёт воду. И выключаться, когда он не нужен. Основные причины, почему скважинный насос постоянно работает и не выключается — мы разбираем в нашей статье.

Схема обустройства скважины

Для организации водоснабжения в доме лучше всего не выбирать самые дешёвые скважинные насосы. Поскольку, в случае выхода насоса из строя домохозяйство надолго остаётся без воды. Да и ремонт или обслуживание насоса будет сопряжено со значительными затратами времени и денег.

Тем не менее, скважинные насосы, как и любые механические устройства, выходят из строя. Проявляется выход насоса из строя по-разному, и причин тому – великое множество.

Сейчас мы разберём, почему скважинный насос работает постоянно, не выключаясь.

Немного истории…

В недалеком 2011 году, когда дело дошло до благоустройства моего загородного дома, встал вопрос о водоснабжении. Было принято решение пробурить скважину, и установить готовую систему водоснабжения «Водомет ДОМ» от компании «Джилекс» с функцией автоматического поддержания заданного давления в системе и гидроаккумулятором на 50 литров.

Команда начинает бурить скважину

Сказано — сделано Скважина получилась глубиной в 21 метр. Высокий столб воды и хорошая динамика скважины позволили погрузить насос всего на 9 метров, и этого оказалось вполне достаточно для непрерывной подачи воды со скоростью 55 литров в минуту — заявленная скорость от производителя погружного насоса.

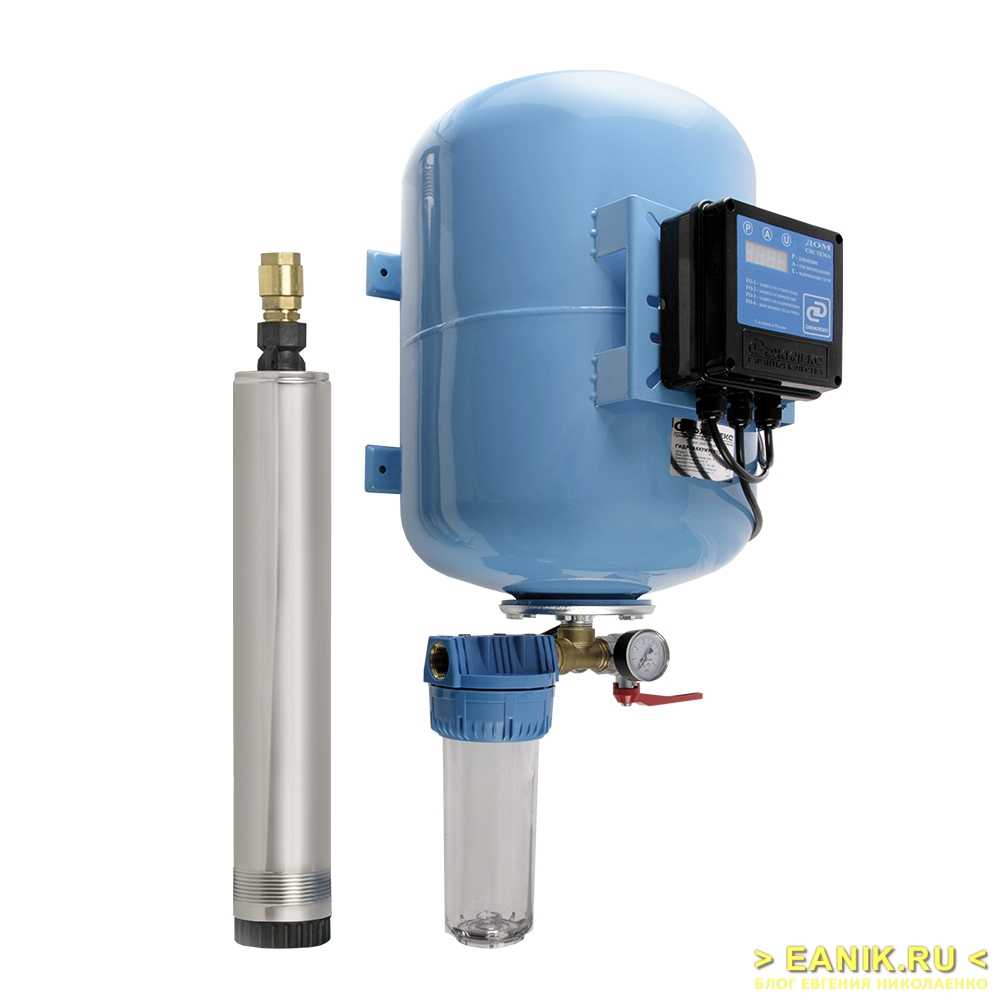

Система «Водомет ДОМ»Фото с сайта www.jeelex-pumps.ru

Спустя некоторое время после установки, наладки и пуска системы водоснабжения, как и было запланировано, в доме появилась сантехника, водонагреватель, стиральная машина и прочие прелести цивилизации. Вода лилась рекой — благо система слива и септик были спроектированы и построены еще на этапе застилки полов в доме.

Также хочется рассказать о том, каким способом фильтруется вода в моей системе. Поэтому, как будет время, я напишу отдельную статью на эту тему.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

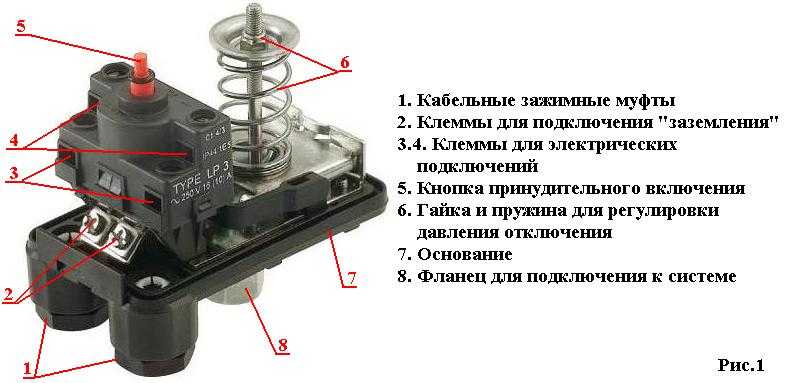

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Что делать, если в насосной станции засорен фильтр?

Поскольку вы не можете гарантировать перекачивание абсолютно чистой воды, существуют риски засорения. Во избежание поломок конструкцией агрегата предусмотрено наличие фильтров, которые препятствуют попаданию механических частиц.

Входной очищающий фильтр блокирует песок, глину и другие консистенции. Если фильтров нет, такая насосная станция прослужит недолго. С попаданием посторонних частиц высокие риски износа частей оборудования. За состоянием фильтров обязательно нужно следить. В случае засорения, его нужно чистить. А если фильтр деформирован — потребуется заменить проблемную зону.

Немного истории…

В недалеком 2011 году, когда дело дошло до благоустройства моего загородного дома, встал вопрос о водоснабжении. Было принято решение пробурить скважину, и установить готовую систему водоснабжения «Водомет ДОМ» от компании «Джилекс» с функцией автоматического поддержания заданного давления в системе и гидроаккумулятором на 50 литров.

Команда начинает бурить скважину

Сказано — сделано Скважина получилась глубиной в 21 метр. Высокий столб воды и хорошая динамика скважины позволили погрузить насос всего на 9 метров, и этого оказалось вполне достаточно для непрерывной подачи воды со скоростью 55 литров в минуту — заявленная скорость от производителя погружного насоса.

Система «Водомет ДОМ»Фото с сайта www.jeelex-pumps.ru

Спустя некоторое время после установки, наладки и пуска системы водоснабжения, как и было запланировано, в доме появилась сантехника, водонагреватель, стиральная машина и прочие прелести цивилизации. Вода лилась рекой — благо система слива и септик были спроектированы и построены еще на этапе застилки полов в доме.

Также хочется рассказать о том, каким способом фильтруется вода в моей системе. Поэтому, как будет время, я напишу отдельную статью на эту тему.

Основные причины

4. Разрыв или негерметичность в магистрали до реле давления.

Насос не может создать необходимое давление в системе, поэтому реле давления его не выключает. Ремонтируем магистраль.

5. Утечка воды в помещении.

Вода из системы постоянно уходит – поэтому насос и работает. Найти место утечки, и отремонтировать. Самым лучшим вариантом, разумеется, будет доверить работу по обустройству скважины и настройке системы водоснабжения профессионалам. Если у Вас возникли трудности – пожалуйста, обратитесь к нам, мы постараемся Вам помочь.
