Канализационный люк: формы, виды, размеры, установка крышки своими руками

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

• Бетономешалка.
• Лопата.
• Мастерок.
• Емкость для смешивания раствора.
• Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
3. Для фиксации ОК используется бетонный раствор.
4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Чугунный

Для начала осуществляется установка ОК

При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты.

ОК со всех сторон заливается бетоном.
Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

Монтируется ОК

В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
ОК (опорное кольцо) заливается бетоном.
В кольце укладывается крышка в соответствующие пазы.
Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
ОК крепится анкерами.
Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ ЛЮКИ

Установка канализационных люков — как установить люк?

Правила выбора канализационных люков

Круглый или квадратный

Производители люков для колодцев канализации выпускают несколько разновидностей люков. Разные типы канализационных люков могут иметь:

• круглую форму;
• квадратную форму;
• прямоугольную форму.

Круглые канализационные люки считаются наиболее распространенными. Основными преимуществами такой формы являются:

• минимальное расходование материалов для изготовления, что отражается на цене изделия;
• полное отсутствие возможности деформации и провала изделия;
• лучшее распределение нагрузки.

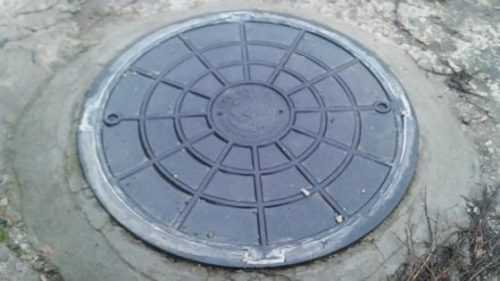

Пример использования люка круглой формы

Квадратные канализационные люки, также как и изделия прямоугольной формы, устанавливаются в местах, где требуется определенный дизайн, например тротуарная дорожка, выложенная плиткой.

Пример использования квадратного люка

Как выбрать изделие

При выборе люка специалисты рекомендуют обращать внимание на следующие факторы:

1. размеры канализационного люка. Внутренний диаметр канализационного люка должен соответствовать наружному диаметру колодца. Зазор между крышкой и корпусом качественного изделия не должен составлять более 3мм;
2. вес люка. Чем меньше вес изделия, тем проще его будет установить своими руками. Однако легкие люки не всегда способны выдерживать требуемую нагрузку. Таким образом, опираться только на вес канализационного люка нельзя. Этот показатель должен рассматриваться в сопоставлении и выдерживаемой нагрузкой;
3. люк должен быть отлит без видимых дефектов и больших трещин. Качественное изделие допускает наличие выбоин диаметром не более 10мм и глубиной не более 3мм.

Каждый люк ливневой канализации или канализационного колодца должен сопровождаться паспортом изделия, в котором указывается информация о:

• дате проведения технического контроля;
• дате выпуска;
• гарантийном сроке.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах.

При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

• битумно-полимерную;
• цементно-полимерную;
• полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Разновидности по материалу изготовления

Канализационные люки изготавливают из следующих материалов:

• чугун серый;
• высокопрочный чугун, который по номинальной нагрузке в 4 – 5 раз выше серого;
• полимерпесчаная смесь;
• пластик;
• композиты;
• прочная резина;
• железобетон или бетон.

Каждый материал имеет свои преимущества и недостатки.

Чугунные изделия

Чугунное колодезное перекрытие Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.

Преимущества при эксплуатации чугунных люков:

• долговечность;
• выдерживание больших нагрузок;
• устойчивость к резким перепадам температур.

Недостатком является большой вес изделий, а также возможность появления искры, что в некоторых сферах недопустимо. Например – при установке на газовой магистрали может произойти взрыв. Чугунные изделия часто становятся объектами хищения, поэтому требуется дополнительная защита от вскрытия замков.

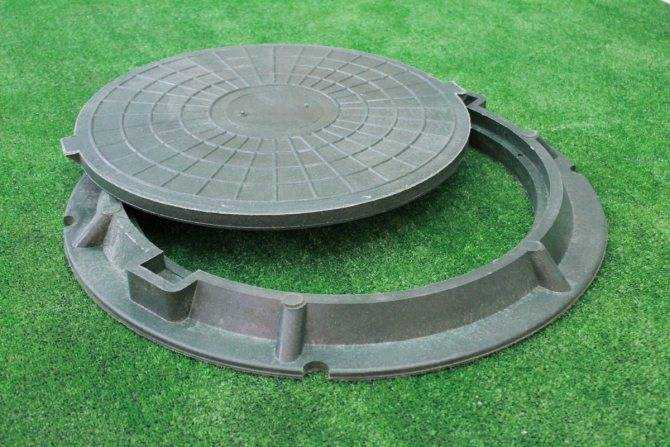

Пластиковые люки

Полимерная крышка для канализационного колодца Одним из преимуществ пластиковых канализационных люков является их низкая стоимость, так как они могут изготавливаться из вторичного сырья. С каждым годом промышленность предлагает все более прочные модели, которые не уступают металлическим.

Пластику можно придать любой цвет, добавив пигмент на этапе плавления. Особенно популярны пластиковые модели в частных септиках и ливневых канализациях. Устанавливают полимерные люки в пешеходных зонах без опасения, что они могут быть похищены – пластик не представляет ценности для грабителей.

Синтетические материалы не подвержены воздействию температур и не выгорают под действием ультрафиолета. Внешний вид участка сохранится длительное время. Если не превышать нагрузки, то пластик прослужит долго.

Единственный недостаток – такие материалы не подходят для автомагистралей с большим движением, так как быстро разрушаются.

Полимерпесчаная смесь

Полимерпесчаное перекрытие Представляет собой сочетание песка – 70% и пластиковых отходов – 30%. Качество готовой смеси зависит от чистоты сырья – отсутствия в ней технических масел. После измельчения и плавления компонентов из смеси можно отлить изделие любой формы. После застывания приобретает следующие характеристики:

• не подвержена воздействию агрессивных жидкостей, поэтому может использоваться в колодцах с бытовыми и промышленными отходами;
• устойчива к низким и высоким температурам;
• мало весит;
• не вызывает искру, поэтому изделие безопасно.

Люки не представляют материальной ценности по сравнению с чугуном или железом.

Люки из композитного материала

Композитный люк канализации Пользуется популярностью композитный материал премикс. Производство основано на применении наноматериалов, которые позволяют хорошо смешивать компоненты в составе композита.

Премикс содержит:

• стекловолокно;
• кальцит;
• полиэфирные смолы;
• другие добавки.

Материал получают методом нагревания до 100 градусов, после чего отливают из него изделия нужной формы. Люки из композита выдерживают нагрузки до 40 тонн, имеют легкий вес и отличные показатели долговечности. Не представляют ценности для грабителей, поэтому служат дольше.

Цена композитного канализационного люка достаточно высокая – это единственный недостаток.

Резиновые канализационные люки

Резиновый канализационный люк Чугунные конструкции вполне можно заменить высокопрочной армированной резиной. Такой материал не ржавеет, не трескается. Специально подготовленная резина устойчива к высоким и низким температурам, агрессивным жидкостям.

Для качественной установки необходимо подготовить основание – залить его бетоном. Крышка монтируется на один уровень с асфальтом или грунтом.

Бетон и железобетон

Железобетонное перекрытие для колодца Для изготовления бетонных и железобетонных люков применяется качественный цемент – устойчивый к влаге и механическим нагрузкам. Применяется в сочетании с бетонными кольцами: после установки верхней плиты с отверстием для люка. Для удобства в бетон заливаются металлические ручки.

Преимущество:

• низкая стоимость;
• вес — поднять тяжелую плиту детям или подросткам практически невозможно;
• долговечность.

Недостатки кроются во внешнем виде изделия – придать определенный цвет бетону не получится из-за плохой адгезии с красящими веществами.

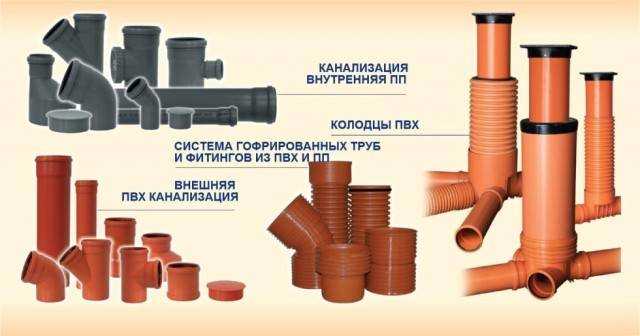

Схемы устройства канализации

Основным принципом изготовления резервуара для сточных вод из этого материала, является соблюдение уклона по ходу размещения отдельных секций. Уклон создаётся соединением промежуточными элементами – трубами, его величина должна быть в пределах 1-3 миллиметров на метр протяжённости системы.

При меньшем уклоне может происходить задержка твёрдых составляющих слива. Такой же эффект наблюдается и при большем уклоне – вода стекает быстрее, чем перемещаются загрязнения. Таким образом формируется засор в трубе, который нужно удалять с применением специальных средств.

На приведённой схеме устройства для очистки сточных вод указаны все основные элементы конструкции, назначение которых буде описано ниже.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной канализации:

• создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
• приобретение необходимых материалов, труб, емкостей;
• производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
• установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
• выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;

• выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
• выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Полимеры

Главное отличие полимерных конструкций заключается в простоте и удобстве. Их можно увидеть на приусадебных участках, промышленных объектах и парках. Чаще всего конструкции из полимерных материалов монтируют на смотровых кабельных колодцах, на тротуарах, переходных дорожках. Полимерные изделия отличаются легкостью, высокими показателями прочности, долгим сроком службы и привлекательностью.

Решить вопрос, как установить люк в городской канализации, можно самостоятельно, если придерживаться определенной инструкции:

• Укладывают перекрытие из бетона или железобетона высокой прочности, соответствующее стандарту. На него устанавливают опорное кольцо. Этот элемент равномерно распределяет нагрузку на перекрытие и предотвращает преждевременное разрушение конструкции.
• Для герметичного соединения кольца с бетонным или железобетонным перекрытием рекомендуется использовать бетонный раствор. После установки конструкцию оставляют до полного застывания бетона.
• На следующем этапе устанавливают опорный элемент конструкции. Он служит промежуточным звеном между плитой из бетона и полимерным изделием.
• Верхнюю крышку монтируют на уровне поверхности почвы или дорожного полотна.
• Для закрепления полимерной конструкции вокруг горловины колодца создают отмостку с уклоном. Такая конструкция эффективно отводит лишнюю влагу.
• После решения вопроса, как установить канализационный люк, на поверхность наносится слой литола или салидола. Это предотвратит коррозию на верхней рабочей части колодца.

Монтаж ЖБ колец накопительного колодца

Чтобы соорудить канализационный колодец своими руками, прежде всего, необходимо «посадить» первое кольцо шахты на раствор марки М100. После этого следует:

1. Сделать отверстия для канализационных труб. Они должны входить в кольцо шахты минимум на 100-150 мм;
2. Зазоры между трубами и стенкой ЖБ кольца следует заделать цементным раствором;
3. Теперь на дне колодца нужно сделать желоб из бетона, диаметр которого соответствовал бы внутреннему диаметру сточной трубы;
4. Затем на первое обсадочное кольцо устанавливают второе так, чтобы их замковые соединения располагались на одном уровне;
5. Аналогичным образом устанавливают и последующие обсадочные кольца;
6. На завершающем этапе монтируют крышку с люком, чтобы защитить резервуар от скопления осадков.

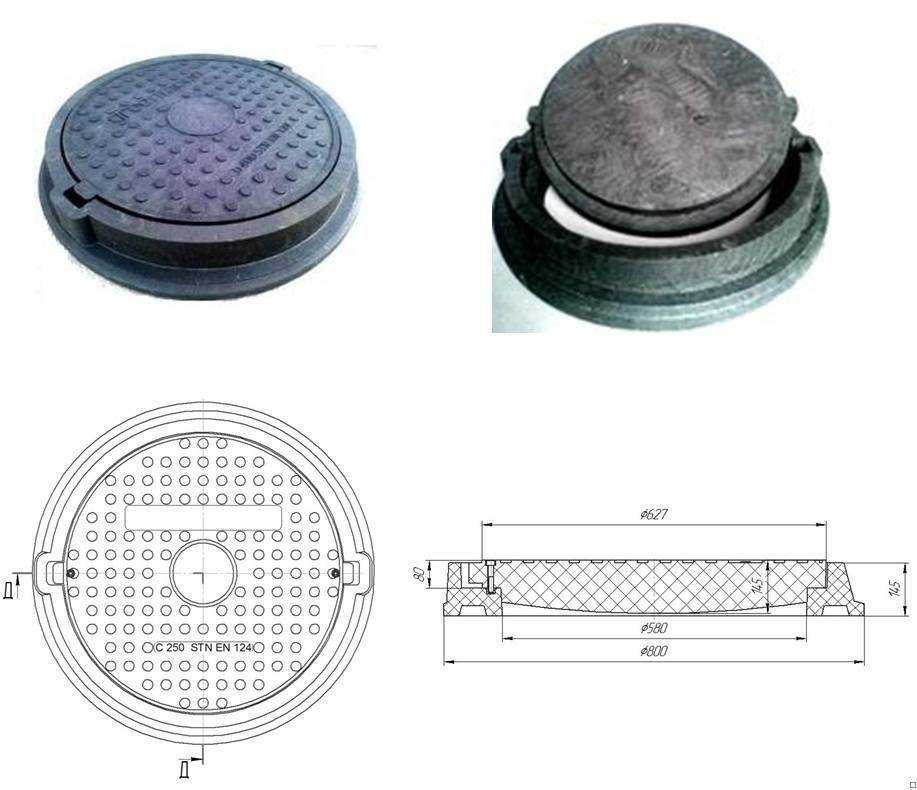

Размеры

Классическая пластиковая гидроизоляция

Если есть возможность установить в ствол канализационного колодца монолитную цилиндрическую вставку из полиэтилена, то лучше воспользоваться этим методом. Работы по устройству гидроизоляции будут проведены значительно быстрее и с наименьшими трудовыми затратами.

Неразборная вставка в канализационное сооружение обеспечит более высокую степень герметизации, т.к. в ее конструкции нет ослабленных по отношению к протечкам мест – стыковых швов

В изготовлении вставок этого типа используется полиэтилен – материал, абсолютно невосприимчивый к прямому воздействию агрессивной среды. Толщина стенок корпуса 8 мм, что исключает случайное повреждение конструкции в период перевозки и установки.

Перед погружением вставки в ствол бетонного септика для входа и выхода канализационных труб в стенках корпуса бурят отверстия точно по абрису подключаемых веток коммуникаций. Проходы герметизируют или обваривают по периметру. Зазор между вставкой и бетонными стенками септика заполняется бетонным раствором.

Установка цельной цилиндрической конструкции выполняется намного быстрее, но для установки крупногабаритной вставки понадобится техника

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Шаг 1: Подготовка места установки

Перед началом установки люка канализационного необходимо подготовить место для его установки

Важно убедиться, что все необходимые материалы и инструменты под рукой

Выберите место установки. В первую очередь необходимо определить оптимальное место для установки люка канализационного. Учитывайте, что люк должен быть доступен для обслуживания и ремонта системы канализации, поэтому следует выбирать место, где нет преград и легко возможен доступ к трубам.

Очистите место установки. Убедитесь, что место выбранной установки люка канализационного свободно от любых препятствий, мусора или грязи. Если необходимо, очистите площадь от лишних материалов и загрязнений.

Проконтролируйте глубину канализационной ямы

Перед установкой люка канализационного важно убедиться в правильной глубине канализационной ямы или шахты. Уровень грунта должен быть достаточным для обеспечения надежной фиксации люка и обеспечения безопасного доступа.

Подготовьте инструменты и материалы

Перед началом установки убедитесь, что у вас есть все необходимые инструменты и материалы: отвертки, набор ключей, маркирующая краска, клей для канализационных труб и другие необходимые инструменты в зависимости от типа и модели люка.

После выполнения всех этих шагов можно приступать к установке люка канализационного.

Общие сведения

Крышки изготавливаются из

• Чугуна. Такие люки устанавливаются на участках с большой нагрузкой. Материал очень прочный, тяжелый, долговечный.
• Полимеров. Используются при монтаже в частных домах, в парковых зонах.
• Бетона. Изделия из этого материала из-за большого веса и плохой герметичности, но они прекрасно подходят для нестандартных горловин.

Производители предлагают люки разной формы

• Круглые
• Квадратные
• Треугольные
• Овальные
• И всевозможные крышки нестандартной геометрической формы.

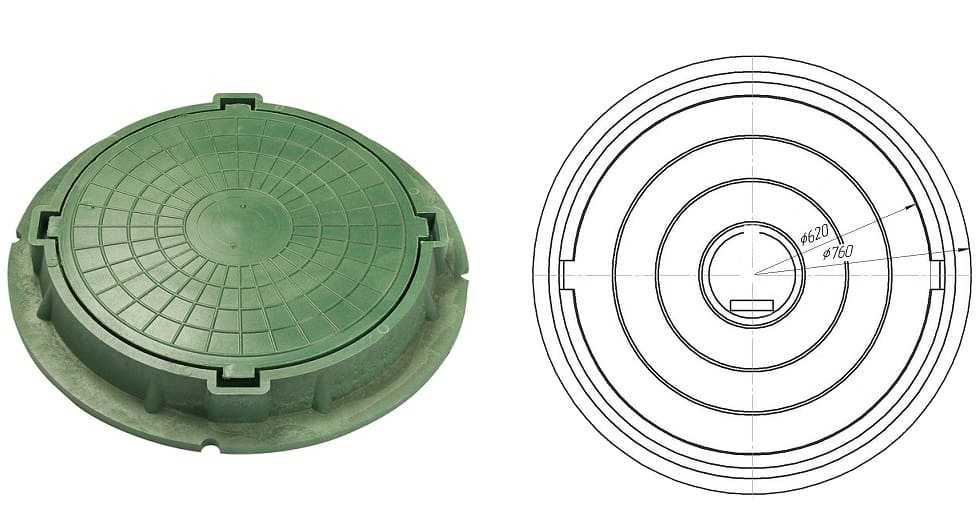

Полимерные круглые крышки выпускаются с диаметром 315-1000мм Квадратные изделия предлагаются с длиной ребра от 300мм до 800мм, размерный шаг 50мм.

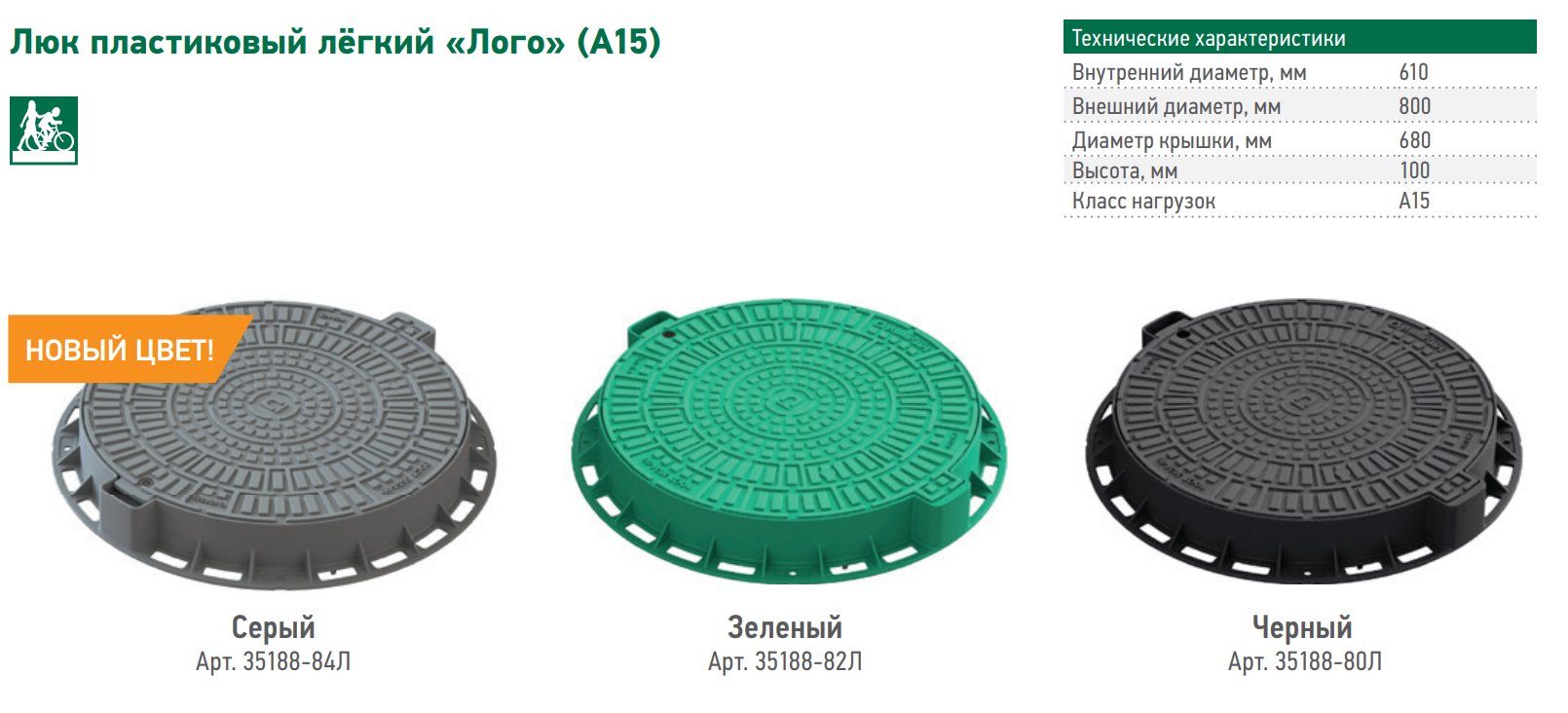

Пластиковые люки

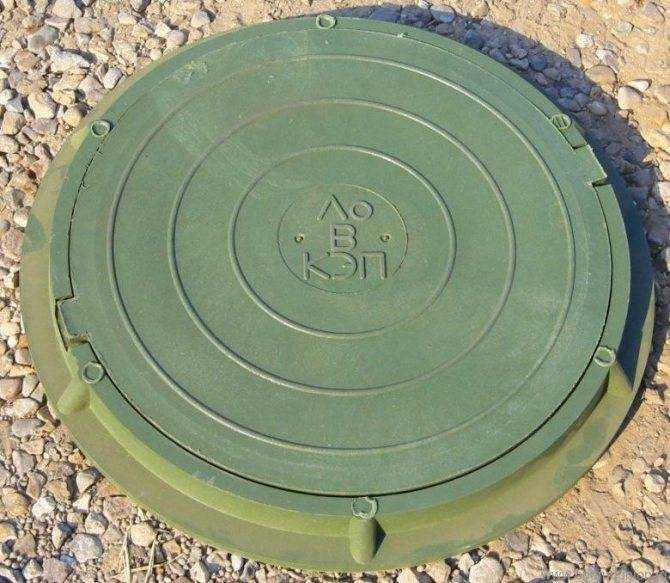

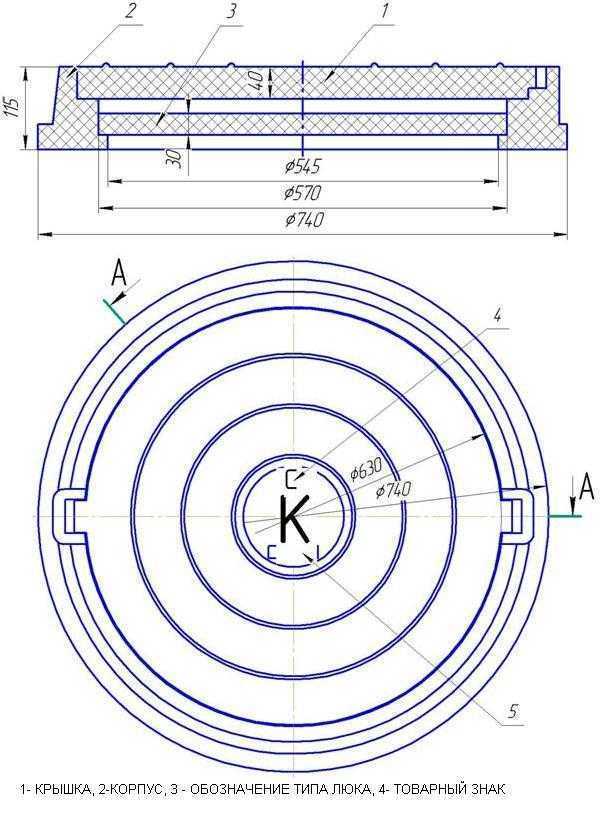

Полимерные люки имеют маркировку по центру крышки – буква.

• В-водопровод
• Г- гидрант
• К-канализация
• Д-дождеприемник
• ТМ-магистраль автомобильная
• ТС-тепловая сеть
• ГС-газовая сеть
• ГКС-городская кабельная сеть
• ГТС- городская телефонная сеть

Размеры канализационных крышек

Модель	Класс	Вес (кг)	Нагрузка (кг)	Область применения	Служат (лет)	габариты
садовый	А15	11	1500	Парк, сад, частный дом, коттедж.	50	540*540*80
Зеленые легкие	А15	10	1500	Парк, сквер, загородный дом.	20	750*750*80
С запорным устройством	А15	46	1500	Пешеходные зоны, парки.	20	780*789*110
Малогаба ритные	А15	25	1500	Парк, сквет, пешеходная зона.	20	730*730*60
Пластиковые легкие	А15	44	3000	Смотровые колодцы, парки.	20	750*630*115
Дорожные средние	В125	50	12500	Автомобильные дороги, тротуары, стоянки	50	780*780*110

Пластиковые изделия

• Обладают небольшим весом
• Не ржавеют
• Не гниют
• Устойчивы к агрессивным средам
• Легко монтируются

Чугунные люки

Срок службы крышек из чугуна до 100 лет и более. Чугун не подвержен деформации при температурных перепадах, по этой причине разрушение горловины сведено к минимуму. Основные недостатки чугунных люков в том, что их сложно устанавливать и крышки часто воруют, Да и стоят они не дешево.

Все изделия изготавливаются на основе ГОСТа.Произвести установку полимерного люка можно самостоятельно. А вот чугунную или бетонную крышку монтировать придется с помощником или использовать спецтехнику.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

• демократичная цена;
• долгий срок эксплуатации без потери качества и внешнего вида;
• эстетичный вид;
• широкий ассортимент;
• можно окрашивать в домашних условиях;
• устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
• негорючесть, устойчивость к воздействию химических веществ;
• относительно низкая стоимость установки;
• возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

• квадратные;
• прямоугольные.

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Область применения канализационных люков

Смотровые колодцы для канализации

Крышка канализационного люка выполняет двойную функцию – защищает людей от падения в подземные лабиринты канализации, а также предотвращает засорение шахты мусором и посторонними предметами.

Применяются изделия везде, где необходимо закрыть доступ к смотровым колодцам:

• ливневая канализация;
• бытовые сточные воды;
• электрический кабель;
• телефонная линия;
• газовые трубы;
• теплотрасса;
• водопровод.

В зависимости от предполагаемой нагрузки выбирается материал и способ открытия. На частных территориях устанавливают более простые в применении замки, так как вероятность, что устройство снимут – невелика. На собственном участке можно установить менее прочную конструкцию канализационного люка, так как потенциальная нагрузка на него будет небольшая.

Что потребуется для монтажа внутренней канализации

Чтобы обустроить систему канализации внутри дома, нужен подробный чёртеж. При проектировании указывают все приборы и их месторасположение. Специалист учитывает общую планировку здания. Для частных домов лучше всего использовать трубы, которые имеют диаметр 100 мм.

Нарушение работоспособности системы может быть связано с подвижками грунта. Для наружной канализации рекомендуется использовать гофрированные трубы, которые отличаются повышенной прочностью. Это позволяет избежать разрушения канализации.

В качестве инструментов для резки пластиковых изделий потребуется пила и острый нож. Обеспечить герметичность соединений можно с помощью резиновых уплотнителей. Они вставляются в раструбы.

При укладке трубопровода используют несколько разновидностей фасонных элементов:

1. Чтобы оформить углы можно воспользоваться отводами, имеющие загиб 45-90 градусов. На их концах находятся уплотнители, которые позволяют соединить обрезки труб.
2. Для соединения труб разной толщины применяют переходные муфты. При этом нужно учитывать температурный фактор. Получить более плотное соединение можно за счёт нагрева элементов перед монтажом. После остывания трубы будут намного плотнее соединяться между собой.

Виды по материалу изготовления

Функции и назначение

Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.

По своему назначению они делятся на:

• Легкие, с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
• Тяжелые, с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
• Сверхтяжелые, с максимальным на него давлением до 60 т. Сфера применения – аэродромы.

Состав сетей

            Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов присутствуют:

• магистральные линии или водозабор;
• стационарная очистная установка с комплексом подготовки;
• насосная станция, обеспечивающая нормативное давление в трубах;
• система труб, колодцев, запорной арматуры, прочие технологические узлы.

Системы канализации также делятся на общественную и автономную. Первая обладает разветвленной структурой, во многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по собственным нормам, из которых на первом месте оказываются санитарные требования. В составе систем водоотведения присутствуют:

• комплекс трубопроводов;
• колодцы того или иного назначения (смотровые, поворотные, гасительные, перепадные);
• насосные станции;
• открытые лотки (для дождевых сетей);
• фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Рекомендации по изготовлению цилиндра

Проще всего сделать ворот на колодец из бревна. Для этого вам не понадобятся никакие чертежи. При выполнении работы своими руками стоит придерживаться следующих рекомендаций:

1. Протяжённость бревна должна быть меньше, чем расстояние между опорами по краям колодца на 100-150 мм.
2. Чтобы сделать качественный ворот на колодец, бревно необходимо отшлифовать и обработать защитными пропитками. Они уберегут древесину от гниения.
3. Края цилиндрической части скрепляются металлическим кольцом (хомутом). Это убережёт древесину от растрескивания и в то же время позволит легко и без усилий снимать цилиндр.
4. В торцевых частях бревна закрепляются металлические диски со ступицами. В них можно закрепить стержни для вращения ворота. Это делается при помощи подходящих крепёжных изделий. Для этого в дисках просверливаются отверстия под крепежи. Иной вариант предусматривает приваривание полуосей к стальным дискам.
5. В некоторых случаях при изготовлении своими руками будет проще просто забить концы полуосей из прутка или тонкой трубы в торцы деревянного ворота. При этом для облегчения забивания концы трубы сплющиваются, а прутки затачиваются, также предварительно просверливаются отверстия в торцах бревна меньшего диаметра, чем стальные изделия. Такая фиксация исключит проворачивание стержней в бревне при вращении ручки.
6. Чтобы было удобней регулировать смещение ворота относительно оси, в просветах между опорными стоками и цилиндром с каждой стороны устанавливаются втулки.

Шаг 2: Разметка и подготовка основания

Перед установкой люка канализационного необходимо провести разметку и подготовку основания. Это позволит точно определить место установки люка и обеспечить надежность конструкции.

Для начала, рекомендуется провести разметку на поверхности, на которой будет устанавливаться люк. С помощью строительного лазера или инструментов для разметки (например, метка краской) отметьте границы будущего отверстия для люка.

Затем необходимо освободить поверхность от грунта или других материалов, которые могут мешать установке или понижать надежность конструкции. В случае если поверхность является бетонной или кирпичной, используйте инструменты для разбивки или специальные сверла для удаления материала.

После удаления лишнего материала следует проверить ровность поверхности. Если необходимо, произведите выравнивание с помощью цементной стяжки или других подходящих материалов.

Также рекомендуется проверить глубину отверстия и максимально пересять его, чтобы предотвратить возможность проваливания в будущем.

После завершения подготовки основания, можно приступать к следующему шагу — установке люка канализационного.

Как выбрать люк для канализационного колодца: виды, цена

Когда на частном участке устраивается канализационный колодец, должны учитываться требования СЭС и нормы СНиП.

Функции

Они производят следующие задачи:

• исключает случайное попадание человека в специальную выгребною яму;
• защищает смотровую шахту от засорения, исключает попадание мусора в сливную яму;
• исключает распространение неприятных запахов по территории участка.

Таким образом, вы поймете, что крышка канализационного колодца должна устанавливаться в обязательном порядке. Все что требуется – подобрать самую подходящую модель.

Выбор крышки для канализационного колодца

Материал изготовления

От материала изготовления люка зависит не просто его стоимость, но и такие качества как долговечность, прочность и герметичность.

Можно с уверенностью сказать, что лучшим решением для устройства септика или сливной ямы станет пластиковый люк.

Отличия по форме

Ранее люки были только круглыми. Они являются универсальным вариантом, который устанавливается на любые выгребные ямы, имеющие наземную часть с круглым отверстием.

Такие люки более удобные в эксплуатации и выглядят довольно компактно.

Однако сейчас выбор форм пополнили прямоугольные варианты. Их устанавливают на горловины, имеющие соответствующую форму, используют не так часто по сравнению с предыдущим вариантом.

Люки для канализации имеют разный дизайн и форму

Кроме формы люка, необходимо обратить особое внимание и на его предназначение

Канализационные и водопроводные люки

Чтобы существенно упростить выбор изделий, а также подбор их в соответствии со сферой эксплуатации, производители применяют специальную маркировку.

Она наносится на лицевую сторону изделия в буквенном формате.

К примеру, крышки люка на колодцы канализационные и водопроводные обозначаются буквами К и В соответственно.

Что касается люков для дождевой канализации, то здесь стоит выделить маркировку в виде буквы Д. Имея представления о том, вам будет намного проще выбрать люк, который подойдет для конкретной ситуации.

Как обозначаются канализационные люки?

Размеры

Что касается круглых изделий, то в этом случае решающим фактором будет диаметр люка. Здесь существует 2 основных показателя – наружный и внутренний диаметр обечайки.

Она устанавливается на верх смотрового колодца, и должна соответствовать его размерам. Соответствие с горловиной определяется показателям общей площади основания и внутреннего диаметра.

Сам размер крышки канализационного колодца немного превосходит диаметр обечайки, но разница будет несущественной.

Таблица размеров в зависимости от класса нагрузки

Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (больше1 тонны)	720х60	600х25
Люки легкие (больше 2 тонн)	750х90	690х55
Люки квадратные (больше 2 тонн)	640х640	600х600
Люки легкие (больше 5 тонн)	750х90	690х55
Люки средние (больше 5 тонн)	750х100	690х50
Люки тяжелые (больше25 тонн)	800х110	700х70

Люк для канализации прямоугольной формы будет иметь размеры, которые прописаны ГОСТ 3634 99.

Минимальный размер одной стороны этого изделия – 300 мм. Затем он будет увеличиться с шагом в 50 мм.

Максимальный размер – 800 мм.

Прямоугольный канализационный люк

Остается просто подобрать такой люк для канализации, который бы в точности отвечал размером и форме горловины выгребной ямы.

Лучше отдавать предпочтение пластиковым моделям, так как они объединяют в себе лучшие качества а высокая прочность люку в этой ситуации не нужна.

Как измерять крышку люка?

Внимание! Некоторые люки оборудуются специальным замком, ограничивающим доступ к канализационному или ревизионному колодцу. Однако для частных домов потребность в таких запорных механизмах не настолько высока. Однако для частных домов потребность в таких запорных механизмах не настолько высока

Однако для частных домов потребность в таких запорных механизмах не настолько высока.

голоса

Рейтинг статьи

Пошаговый монтаж пластиковых и чугунных люков для колодцев

Обустроить качественную систему канализации невозможно без монтажа колодцев. Среди них выделяют фильтрующий, смотровой, ревизионный. По правилам каждый такой колодец в обязательном порядке должен быть накрыт специальным люком. Самые популярные типы канализационных люков – пластиковые и чугунные. При помощи такой своеобразной крышки в любой момент можно получить доступ к внутренней оболочке и с внешней стороны обезопасить людей и животных от падения на дно.

Выделяют такие виды чугунных покрытий:

— легкий. Его устанавливают на газонах и в пешеходных зонах.

Плюсы и характеристики пластиковых люков:

— срок их эксплуатации составляет минимум 50 лет;

— они очень прочные и износостойкие;

— небольшой вес позволяет установить люк самостоятельно в отличие от чугунного.

Как выбрать и установить канализационный люк своими руками

Обустройство канализационной сети на загородном участке невозможно без установки различных колодцев: ревизионных, смотровых, фильтрующих и так далее. Верх любого колодца обязательно должен быть закрыт. Для этого используют люки канализационные полимерные или изготовленные из других материалов. При помощи люков можно получить быстрый доступ к внутренней части колодца.

Ревизионный колодец, закрытый люком
