Регулировка реле давления насосной станции: особенности конструкции, настройка и ремонт

Когда требуется регулировать реле давления

Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.

При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления становится очень горячей. Это также связано с работой насосной станции.

При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.

Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб состоит из таких комплектующих:

полимерный гидрораспределитель;
бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
электрическое реле давления;
фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
манометр;
два электрических кабеля;
специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.

4.1
Реле давления РДМ-5

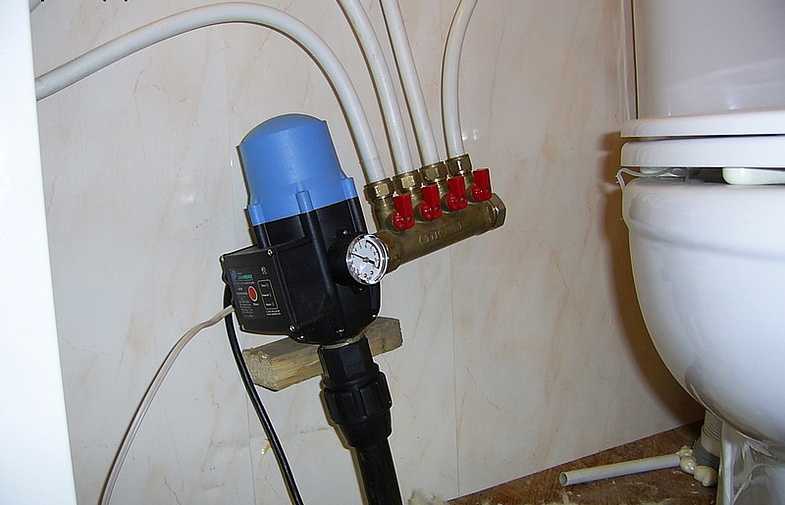

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.

4.2
Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

Реле давления РДМ-5 — инструкция по регулировке

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром — в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.

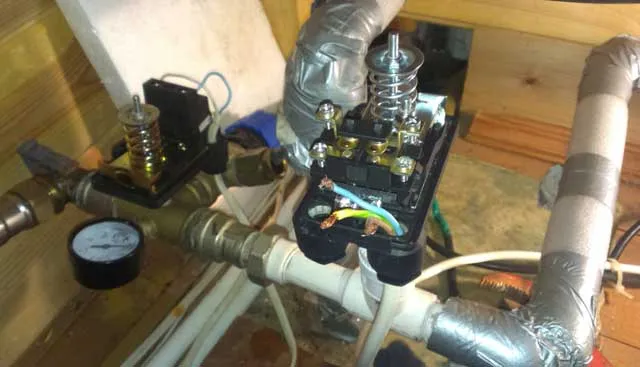

Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами — одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении — этот предел понижается.
При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте — 1 атм.
Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. — нижний, а 2,9 — верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Как настроить реле давления под индивидуальные нужды

Индивидуальная настройка или перенастройка работы реле после сбоя осуществляется следующим образом:

Устройство реле давления

В самом начале нужно вскрыть корпус реле, отсоединив защитный кожух от основания. Ведь именно под кожухом «спрятаны» контакты электродвигателя и регулировочные узлы реле: шпилька с большой гайкой, удерживающей большую пружину и шпилька с небольшой гайкой, удерживающей малую пружину. При этом натяжением большой пружины регулируют минимальное давление, а малой пружины – разницу давлений.
Регулировку «стартового» (минимального) давления начинают на пустом накопителе. Причем для освобождения гидроаккумулятора от жидкости достаточно лишь выключить насос и открыть кран. Сама регулировка осуществляется следующим образом: большая пружина ослабляется полностью (гайка выкручивается против часовой стрелки), далее следует включить насос и начать постепенно затягивать пружину. В тот момент, когда насос заработает и начнет качать воду, манипуляции с большой гайкой прекращают — минимальное давление вышло на отметку давления в воздушной части гидроаккумулятора плюс 0,2-0,3 атмосферы. И если за мембраной аккумулятора будет 1,2-1,3 атмосферы, то минимальное давление в баке приблизится к желаемым 1,5 атмосферам. Ну а кто хочет большего – тот должен, в начале регулировки, «прибавить» давление в накопителе (подкачав воздух за мембрану).
Регулировка разницы давления осуществляется еще проще. Нужно попросту дождаться остановки насоса и считать показатель с манометра на коллекторе гидроаккумулятора. Если результат не устраивает, то насос отключается, вода спускается, а небольшая гайка закручивается (для повышения давления) или выкручивается (для понижения давления) на шпильку с малой пружиной. После этого насос включают и считывают «новое» верхнее давление, получившееся после регулировки.

Ну а при регулировке разницы давлений стоит учитывать «паспортную» производительность насоса и тот факт, что давление более 6 атмосфер попросту разрушит все уплотнительные кольца в бытовых кранах и вентилях. Поэтому верхний предел не должен подниматься выше 4-5 атмосфер.

Определение порога срабатывания.

Специфика выбора и установки автоматики для насоса

Монтаж блока автоматики выполняется в вертикальном положении в любом месте, расположенном между насосом и первой точкой водораздачи (краном). При этом выходной патрубок соединяется с трубопроводом, а входной патрубок подключается к выходному штуцеру электронасоса.

все гидравлические соединения должны быть герметичны, крепеж манометра осуществляется через уплотнительное кольцо;
если используется насос с рабочим давлением, превышающим предельно допустимые значения, устанавливается редуктор понижения давления на входе в блок;
при большой силе тока дополнительно монтируется магнитный пускатель;
для электрического подсоединения задействуется схема, приведенная на кожухе монтажной платы;
перед первым запуском всасывающая труба и электронасос заполняются водой, и только потом происходит включение в сеть;
строго соблюдайте требования безопасности, предусмотренные производителем — это обеспечит стабильную работу системы, защитит от травм и чрезвычайных ситуаций, сохранит право на гарантийное обслуживание.

При выборе автоматики для насоса учитывайте следующие технические характеристики.

Механизмы автоматики для насоса используются при обеспечении автономной работы устройств с настройкой подходящего режима. Кроме того, качественная автоматизация обеспечивает защиту насосов от сухого хода и экономит расход электроэнергии. Такой подход позволяет продлить срок эксплуатации дорогостоящего насосного оборудования.

Особенностью автоматики от компании Джилекс является возможность использовать устройства, как с фирменными моделями, так и с аппаратами других производителей. К тому же, недорогое оборудование отличается рядом других полезных свойств.

Полезные советы и рекомендации

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства

Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Для этой цели выполняют следующие действия:

Откручивают крепежные болты на корпусе реле.
Снимают мембранный узел.
Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

—>

Схема установки насосной станции

Итак:

Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды

Также важно, чтобы до дна колодца оставалось не менее 20 см.
Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
Насосная станция должна быть укреплена в фиксированном положении.
Лучше воздержаться от большого числа кранов и изгибов в системе.
Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м

лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы
Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.
