Редуктор давления воды: виды, назначение, правила установки

Регулятор давления воды в системе водоснабжения: схема работы, монтаж и настройка в квартирных условиях

Как работает редукционный клапан?

Принцип его работы довольно прост. Он основывается на выравнивании усилий, то есть пружина с клапаном противодействует диафрагме. Таким образом, если в помещении включили воду, выходной напор, соответственно, падает и клапан открывается, а давление нарастает до тех пор, пока усилия диафрагмы и пружины не станут одинаковыми.

Регулятор работает за счет выравнивания усилий рабочей и исполнительной части

Как установить редуктор в квартире?

Сейчас мы разберем основные правила установки регулятора давления воды в системе водоснабжения:

• Установка редукционного клапана должна проводиться исключительно в теплом, отапливаемом помещении с возможностью своевременного обслуживания устройства;
• Корпус регулятора не должен подвергаться деформации;
• Направление водного потока должно соответствовать стрелке на конструкции;
• Перед монтажом редуктора в обязательном порядке прочищают трубы, удаляя из них различного рода загрязнения и отложения;
• Для дальнейшего обслуживания необходим вентиль.

Важно придерживаться правил установки – это обеспечит долгосрочную и надежную эксплуатацию устройства

Редуктор давления воды в системе водоснабжения: пошаговая монтаж

Первым делом вы должны убедиться, что вода в системе перекрыта, во избежание затопления.

Убедитесь, что вы перекрыли систему водоснабжения

1. Откройте все выходы, чтобы вышел весь воздух, и можно было промыть систему.
2. Произведите установку вентилей до и после редуктора для дальнейшего обслуживания.
3. Сверьтесь с направлением потока и стрелки на корпусе.
4. Произведите регулировку редуктора давления воды в системе водоснабжения.

Придерживайтесь последовательности установки

Регулятор давления воды в квартире. Как настроить давление?

Как правило, редукторы идут с установленным производителем номинальным значением давления. Однако часто бывает, что стандартные настройки не подходят, и необходимо самостоятельно изменить показатели напора.

Номинальное значение составляет 3 бар

Если устройство изначально было оборудовано манометром, то корректировка значений не составит никакого труда. Необходимо будет всего лишь повернуть вентиль до достижения необходимого показателя.

С помощью манометра легко отрегулировать напор воды

Если же манометра по какой-то причине не предусмотрено, его так или иначе все равно устанавливают на трассу. Это делается для того, чтобы можно было визуально проследить изменения давления при настройке, так как даже небольшая погрешность может иметь значительные неблагоприятные последствия для бытовой гидравлической техники.

Без манометра правильная настройка давления невозможна

При настройке редуктора соблюдают следующий порядок действий:

• Первым делом открывают вентиль, расположенный на врезке у входа в квартиру.
• Закрывают все точки, куда может поступать вода, например, стиральную и посудомоечную машину, бойлер, различные фильтры и так далее.
• Выставляют необходимое значение, руководствуясь показателями манометра.
• Открывают вентили в точках, где поступает вода, проверяют значения, выставленные на регуляторе.

Соблюдайте порядок установки для предотвращения различного рода аварийных ситуаций

Устройство и принцип работы регулятора давления

Начнем с того, что подобные регуляторы могут быть двух типов:

• Мембранного типа – менее распространены для бытовых устройств;
• Поршневого типа – чаще всего именно такие устанавливают в квартирах и частных домах.

Такие регуляторы давления воды могут быть как с фиксированными показателями, так и с возможностью настройки до необходимых уровней. Чаще всего именно для частных домов они оборудуются манометрами, в то время, как для квартир в этом нет необходимости по причине наличия первичной регулировки давления на вводе воды в дом.

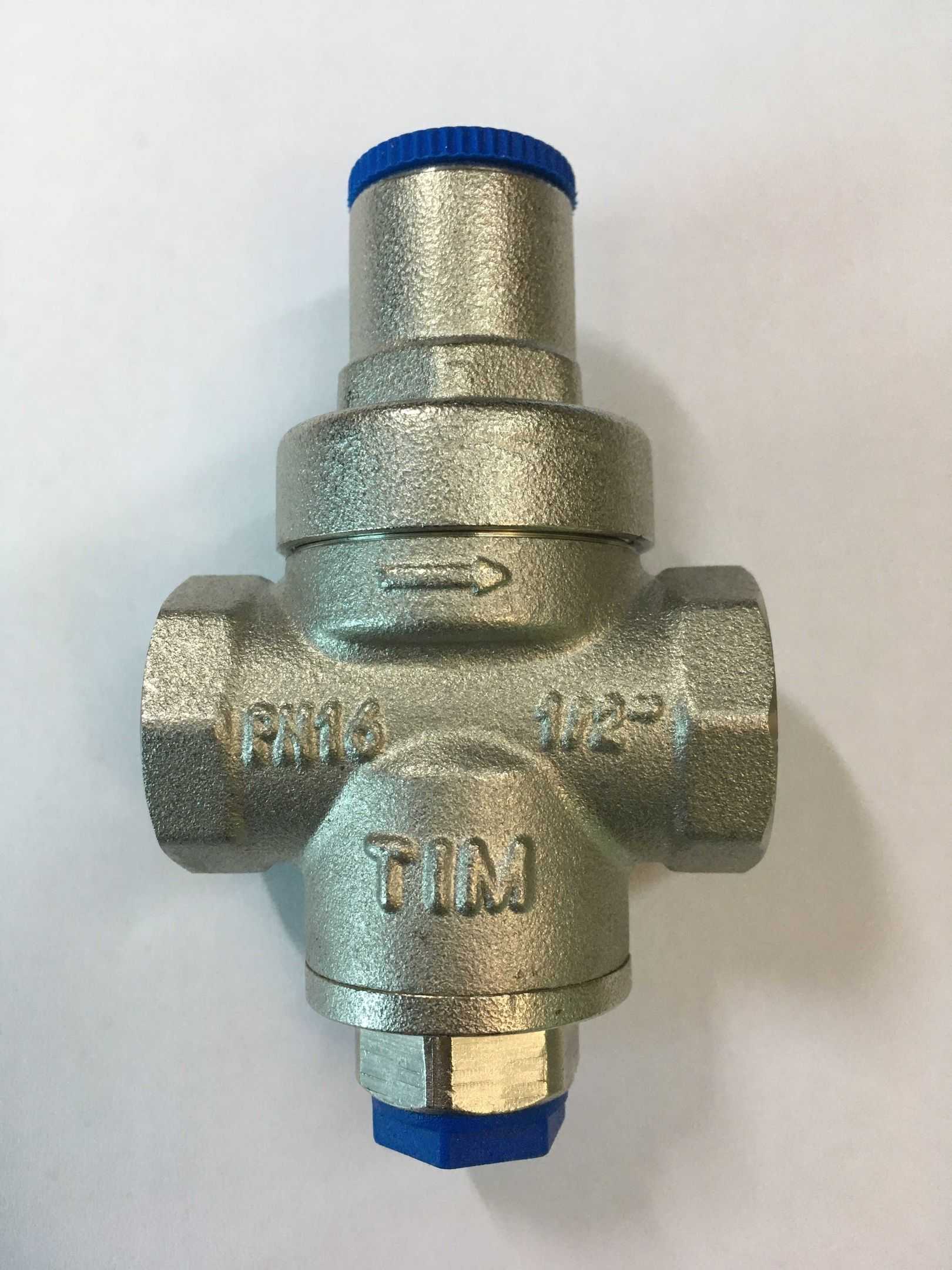

РДВ российского производства не уступают по качеству итальянским

Принцип работы регулятора перепадов давления поршневого типа довольно прост. Его можно сравнить с работой обычного шарового крана, с той лишь разницей, что поршень с пружиной не дает давлению воды повышаться на выходе, независимо от его уровня на входе. Получается, что поршень играет роль своеобразного компенсатора.

Большая популярность поршневых механизмов обусловлена их долговечностью эксплуатации. Однако не стоит думать, что такие устройства вечны. Именно для контроля за состоянием всех механизмов регулятора на него и устанавливают манометры. По их показаниям можно определить эффективность работы устройства. Не всегда манометр необходимо приобретать в комплекте с регулятором давления воды, хотя это и желательно. Его можно будет купить позже. Установить же манометр на регулятор никакого труда не составит – это не требует каких-то особых навыков или умений.

Определиться с типом устройства, которое необходимо в том или ином случае, можно лишь полностью поняв, как работает редуктор давления воды. Но стоит понимать, что при более низкой стоимости поршневых типов, их срок службы значительно ниже. А значит необходимость установки на них манометров выше.

Так же следует знать, что при наличии ремкомплекта вполне возможно выполнить ремонт подобного устройства. Но для этого необходимо досконально изучить принцип работы редуктора давления воды, а также устройство той или иной модели.

Такая бытовая техника не выдерживает гидроударов и выходит из строя

Первый тип — поршневой редуктор давления

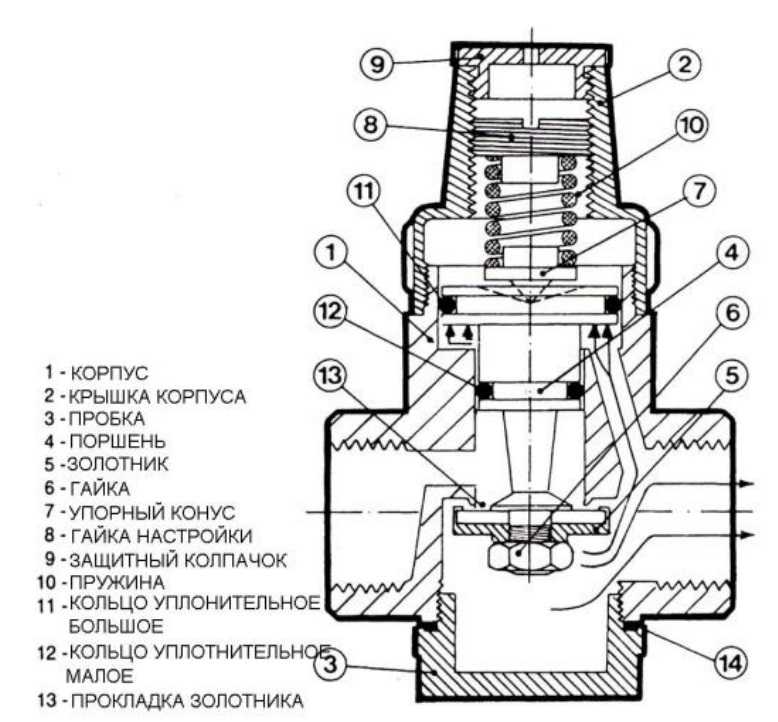

Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень,  соединённый с золотником (устройством ограничивающим проходное отверстие для среды).

Как это работает? Рабочая среда, в нашем случае вода,  попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня.  Упругая пружина, расположенная над поршнем, оказывает сопротивление — пропорциональное необходимому заранее отрегулированному давлению. Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину,  смещается и  уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.

При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды. Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.

Когда редуктор давления может оказаться бесполезным

Стоит отметить, стабилизировать давление на выходе из смесителя, когда какая-то одна, холодная или горячая вода, имеет очень низкие показатели давления в стояках, иногда бывает невозможно. К примеру, многоквартирный дом,  у вас очень низкое давление ХВС по причине зарастания стояка, например 2 бара, а давление в стояке горячей воды имеет повышенные показатели,  например 5 бар. В этой ситуации, установив редуктора на входе и выставив оба, например, на позиции 2 бара, вы получаете на выходе следующее, пока в стояках нет сильного водоразбора, вы имеете возможность плавной регулировки температуры воды смесителем у себя дома, но до момента сильного разбора холодной воды вашими соседями.

В этой ситуации, начнётся нехватка холодной воды, давление которой было итак то по нижнему пределу.  А горячая вода,  имеющая на входе в квартиру давление всего в 2 бара, начнёт передавливать слабый поток холодной, который благодаря водоразбору у ваших соседей, значительно уменьшился и стал ниже 2 бар, и как результат, из крана польётся горячая вода. Из этого следует, редуктор давления  выполняет свои функции в строго определённых условиях зависящих от внешних факторов, таких как реальное и необходимое давление в  стояках.

И если давление в одном или обоих стояках очень слабое, установка редуктора может и не решить ваших проблем, оказавшись бесполезным красивым прибором, установленном в вашем вводном узле.  На этом позвольте закончить, не забывайте подписаться, всем удачи и до новых встреч.

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

Редуктор давления воды

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

Функции редуктора давления в квартире

Конструкция редуктора давления

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости. Редуктор решает следующие задачи:

• Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
• Защита инженерных коммуникаций от гидроударов.
• Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
• Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
• Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Регулировка редуктора давления в квартире

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв. Каждая модель устройства имеет свое время срабатывания

Каждая модель устройства имеет свое время срабатывания

Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

• «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
• Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Принцип работы редуктора

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Схематическое изображение регулятора. Внутри — пружина, которая и регулирует степень закрытия заслонки клапана

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.

















2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.

3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан
