Регулятор давления воды: принцип работы, монтаж и настройка

Советы и рекомендации по эксплуатации

Отличия в выборе регуляторов для частного дома и квартиры

Главное отличие редукторов для частного дома и квартиры является пропускная способность, — чем больше точек водозабора, тем более мощным должен быть понижающий регулятор.

Несоответствие сечения дросселя с действительными нуждами может вызывать негативные последствия: повышенный шум при работе и (или) недостаточный напор воды.

Выбор редуктора с дросселем на ½ дюйма будет неверным решением – работать он будет на пределе своих возможностей.

Повышенный шум, малый напор воды, ускоренный амортизационный износ – всё это негативные последствия.

Чтобы этого не произошло, нужно выбирать сечение дросселя на ¾ дюйма. В квартирах ситуация обратная. Если при небольшом потреблении используют регуляторы с большей пропускной способностью, чем требуется, то неизбежно образование шума и повышенный износ оборудования.

Для точного определения сечения используют следующую методику, учитывающую взаимосвязь сечения редуктора со скоростью циркуляции воды в системе. По ней требуется подобрать такой РДВ, который бы обеспечивал скорость потока в пределах от 1 до 2 л/с, — в этом диапазоне редуктор работает оптимально.

Осуществляется это по следующему алгоритму:

1. Определяется количество сантехнических устройств в частном доме или квартире, — высчитывается общие потребление воды (л/м).

1. По таблице «Коэффициенты одновременности» рассчитывается средний показатель расхода.

По графику «Скорости циркуляции» определяется нужный размер редуктора, — величина должна находится в диапазоне от 1 до 2 м/с.

Не менее важный критерий – степень перепада давления воды в системе. В частных домах и отдельных квартирах этот показатель может значительно разниться. Так в многоквартирных домах напор регулируется службами водоканала, и оно строго удерживается в определенных рамках: не более 6 бар.

Средства регулирования могут отличаться — использоваться насосы или методика зонирования водопроводной сети дома. Потому для собственника жилья подойдет практически любой редуктор с подходящим сечением дросселя.

Для частных домов ситуация несколько отличается — регулировка напора воды лежит на плечах собственника.

Для обеспечения жилья водой используются автономные насосные станции или другое насосное оборудование, где давление воды на выходе выше 6-ти рекомендованных атмосфер — в этом случае требуется значительное понижение напора.

По правилам кавитации допустимый перепад не может быть ниже, чем в 2,5 раза от входящего напора воды. В противном случае в рабочем механизме редуктора будет возникать повышенное давление, шум, и, как следствие, ускоренный его износ.

Как выбрать?

Вопросы, которые нужно решить перед выбором регулятора:

Какой диаметр трубы в дюймах, на которую будет устанавливаться прибор?
Нужна внутренняя или наружная резьба патрубков?
Нужно ли устанавливать фильтр жесткой очистки перед редуктором?
Нужен ли манометр?

Теперь нужно определиться с регуляторами давления, на которые стоит обратить внимание. На рынке уже сформировался список производителей, которые поставляют качественную продукцию с отличными отзывами. Продукцию этих производителей можно покупать без опаски получить некачественное изделие

Однако, перед покупкой стоит ознакомиться с паспортом, которым комплектуется любое качественное изделие

Продукцию этих производителей можно покупать без опаски получить некачественное изделие. Однако, перед покупкой стоит ознакомиться с паспортом, которым комплектуется любое качественное изделие.

Обратить пристальное внимание нужно на строки, где указаны материалы корпуса и металлических деталей внутренней начинки редуктора, а также, на материалы мембраны и уплотнительного кольца. Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться. Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться

Мембрана должна быть изготовлена только из EPDM, если это действительно качественное изделие от производителя, а не подделка, которые тоже могут попадаться.

Также, в паспорте указываются габаритные размеры изделия в зависимости от диаметров резьбы патрубков.

Разновидности регуляторов давления

Современные редукторы давления воды весьма востребованы и разнообразны, что позволяет выполнить классификацию этих устройств с учётом нескольких признаков:

показатель производительности

Основной из критериев при выборе, который позволяет подразделить регулирующие давление воды устройства на бытовой, коммерческий и промышленный типы. Параметры производительности бытового типа устройств не превышают трёх кубометров в час.

Для коммерческих редукторов этот показатель составляет от трёх до пятнадцати кубометров, а промышленный тип регуляторов обладает производительностью свыше пятнадцати кубометров за такой же период времени.

принцип подключения

Для подключения в условиях двух дюймовых трубопроводов использованию подлежит резьбовой тип редуктора. Фланцевая разновидность применяется для обустройства труб, обладающих более значительными размерами диаметра.

регулирующий диапазон

Устройства могут быть представлены как редукторами с показателями широкого диапазона регулировки, так и тонко настраиваемым оборудованием. Для устройств широкого диапазона характерны параметры в 1,5–12 бар. Тонко настраиваемый редуктор имеет ограничение в диапазоне 0,5–2 бар.

максимальное давление на вход

Выпускаются приборы для установки в водопроводных системах с параметрами давления не более шестнадцати бар или более мощные устройства, позволяющие выдерживать почти двадцать пять бар.

максимальный рабочий температурный режим

Приборы для холодного водоснабжения с максимальным значением в 40 °C и регуляторы для установки на систему горячего водоснабжения, которые выдерживают температурный режим в 70 °C.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

заборный водопровод;
реле-регулятор;
манометр;
подающий трубопровод;
гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

фильтры грубой и тонкой очистки;
обратные клапаны;
запорная арматура.

Обслуживание и ремонт

Обслуживание мембранных регуляторов сводится к контролю давления в магистрали. Невозможность настройки выходных параметров свидетельствует о повреждении мембраны. В процессе эксплуатации возможно также подтекание воды из-под частей корпуса. При появлении признаков неисправности устройство демонтируют и разбирают. Как правило, повреждение диафрагмы способствует коррозии пружины, штока и других элементов. Эти детали, включая уплотнительные прокладки, продаются в виде ремкомплектов, поэтому отреставрировать прибор не составит труда. После установки и настройки редуктор снова сможет выполнять свои функции.

Для чего следует устанавливать редуктор давления воды? Чтобы наша водопроводная система и подключенные к ней сантехнические устройства долго и надежно работали, необходимо вмонтировать в водопровод прибор, который будет стабилизировать давление и поможет избежать аварий и поломок.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

редуктор (желательно с манометром);
запорные вентили (2 шт.);
фильтр грубой очистки;
обратный клапан;
фитинги (набор и количество, в зависимости от схемы разводки).
разводные ключи;
отвертки;
пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

Удостовериться, что подача воды надежно перекрыта.
Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
На вводе, после главного запорного вентиля поставить фильтр.
Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
Зафиксировать первый запорный вентиль.
Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
Смонтировать второй запорный вентиль.
Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни

При избыточной нагрузке могут лопнуть

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

разводные гаечные ключи,
фильтр,
обратный клапан,
редуктор,
пакля,
клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

фильтр;
обратный клапан;
редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Настройка уровня давления

После установки прибора производится его регулировка в целях установки требуемого давления. Эта процедура осуществляется при нулевом расходе воды. Поэтому необходимо закрыть входной вентиль и открыть кран на выходе. На редукторе имеется регулировочный винт. Прибор комплектуется специальным ключом, с помощью которого осуществляется регулировка. Чтобы увеличить давление в системе водоснабжения винт поворачивается ключом в направлении часовой стрелки. Затем необходимо медленно раскручивать регулировочный винт в противоположную сторону, пока давление не достигнет величины 3-х атмосфер.

Устройство устанавливается сразу после счетчика расхода воды при его наличии. При отсутствии водяного счетчика агрегат монтируется до первого разветвления водопроводной системы. Если на входе водопровода нет фильтра грубой очистки, то он устанавливается перед редуктором в обязательном порядке.

Редуктор – это автоматизированный прибор для водопроводной сети. Специфических требований по его обслуживанию и уходу нет. Настраивать его необходимо 1 раз после установки. При дальнейшей эксплуатации 1 раз в полгода можно самостоятельно провести корректировку давления в случае необходимости. В зависимости от качества поступаемой воды устройство нужно будет один раз в год или 2 года снять и почистить средствами для водопроводных труб, растворяющими солевые накопления. Можно также в отверстие под болтом для регулировании добавить масло для эффективной работы клапана. При выборе прибора, стабилизирующего напор воды в системе водоснабжения, предпочтение следует отдавать известным производителям. Желательно, чтобы в его конструкцию входил манометр.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Настройка и обслуживание

Рекомендованный показатель давления в бытовых системах водоснабжения – 2-3,5 кг/см2. Необходимо учитывать, что у различных моделей оснащения различная быстрота работы. В большинстве случаев прибор срабатывает при изменении давления на полторы атмосферы. В этом случае стабилизация производится за 1,5-2 секунды.

Разница между входящими и исходящими показателями должна быть порядка 1,5 кг/см2. Если перепад больше, система будет явно «тормозить», что снизит ее эффективность. Другими словами, такой регулятор не имеет смысла, так как за время, пока он сработает, бытовые приборы (и водопровод, в целом) могут выйти из строя.

Отрегулировать работу прибора помогут контрольно-измерительные приборы. Некорректную работу выявят спаренные манометры. Особенность настройки заключается в том, что ее можно произвести только когда система работает в штатном режиме. Это значит, что сборка завершена, подача воды включена, давление вышло на нормальные показатели.

Регулировка редукторов выполняется посредством проворачивания вентилей. Без манометра, подключенного к системе, настроить не получится. «На глаз» это сделать невозможно. Тем более, что и в процессе эксплуатации нужно следить за тем, чтобы приспособление работало исправно. О том, что редукторы вышел из строя, будет свидетельствовать его «бездействие» при изменении рабочих настроек.

Если поворот ручки регулятора манометр показывает то же давление, что и раньше, то можно говорить о том, что устройство вышло из строя. Поломка мембраны сопровождается протечью. Вода появляется на стыках корпуса. В этом случае прибор подлежит замене. Продаются ремкомплекты, которые позволят произвести ремонт без замены. В любом случае систему придется перекрыть и демонтировать.

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

Редуктор давления воды

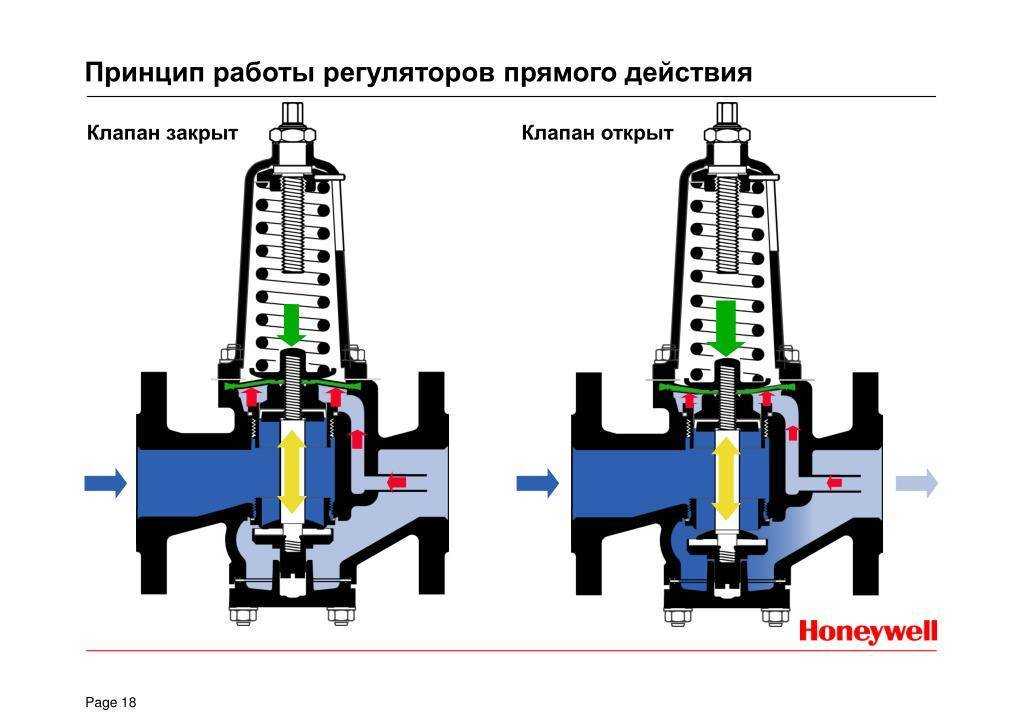

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

Часть 7. Настройка давления

Большинство редукторов давления воды уже имеют предварительную заводскую настройку выходного давления, равную 3 барам.
Настройку другого выходного давления можно осуществлять без демонтажа клапана.
Чтобы осуществить настройку регулятора давления, уже установленного в системе, нужно удалить воздух из трубопровода, открыв максимально возможное количество водоразборной арматуры. Расход воды, должен быть максимально близким к значению “0”, но не полностью нулевым. Все водоразборные краны должны быть перекрыты, только один из кранов должен обеспечивать минимально возможный струйный расход*.
Большинство редукторов давления имеют калибровочный винт под ключ-шестигранник, для настройки редуктора следует снять защитную пластиковую заглушку, настройка производится вращением калибровочного винта. Более продвинутые версии клапанов оснащены регулировочной рукояткой со шкалой.
В зависимости от типа присоединения устанавливается радиальный или аксиальный манометр, который показывает давление на выходе из редуктора.

*Внимание! Минимально возможный струйный расход – это расход, при котором поступающая из излива струя не будет разделяться на отдельные капли.

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан

Конструктивные особенности

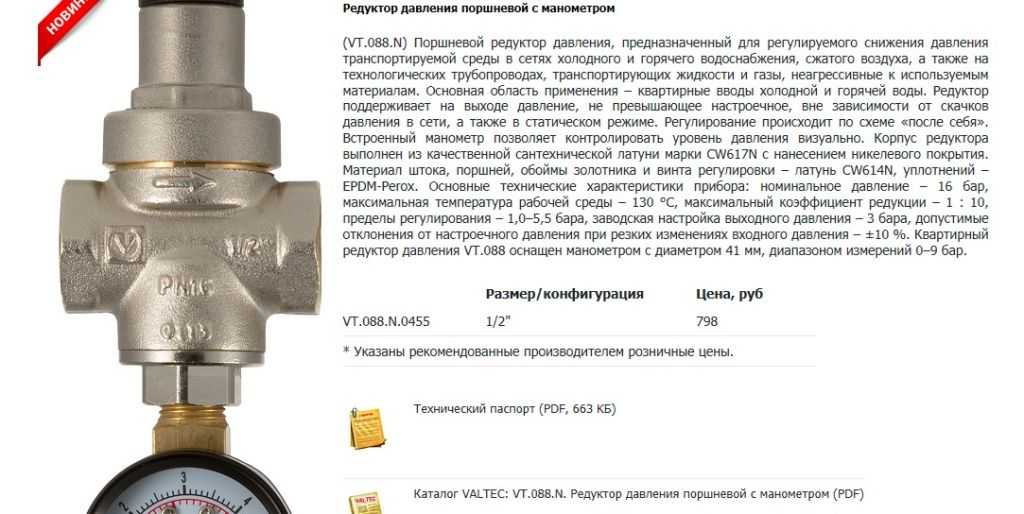

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

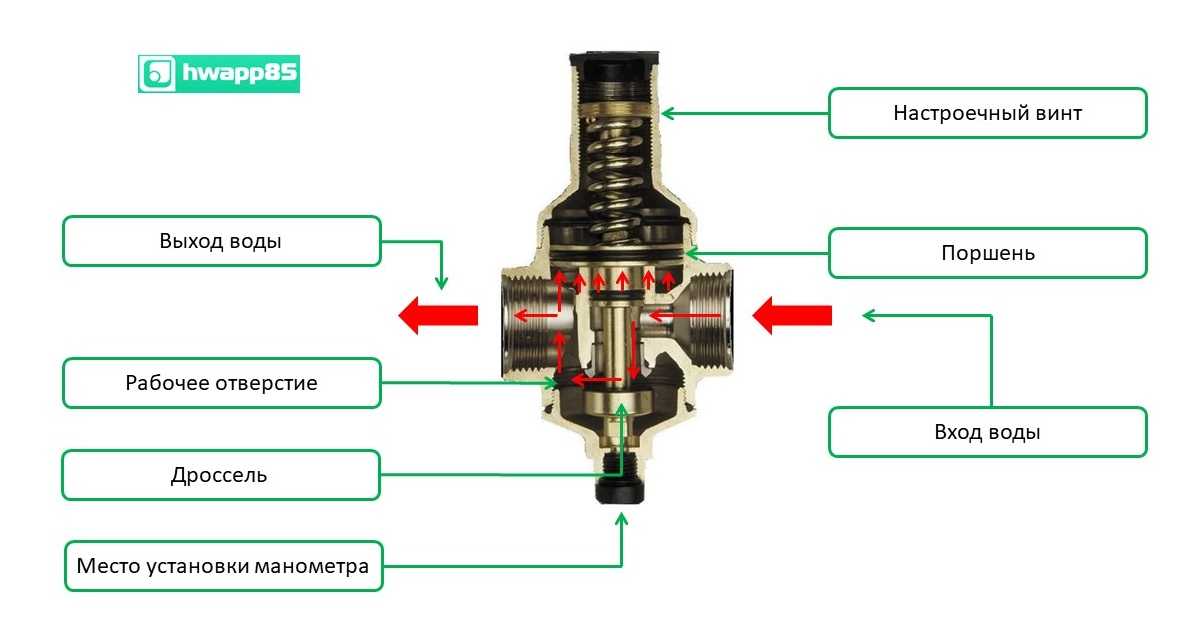

Поршневой редуктор давления воды в разрезе

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Мембранный регулятор не требует обслуживания и более надежен, хоть и имеет уязвимую деталь в виде подвижной диафрагмы

Технические параметры

Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм.
Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.

Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.

Материал и качество изготовления

Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону

Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках

Регулировка давления воды в системе водоснабжения: редукторы и их органы управления

Как отрегулировать редуктор давления воды? На самом деле это несложно, особенно на бытовых устройствах, не требующих установки обоих пределов (верхнего и нижнего). Вообще, первичная регулировка регуляторов давления воды производится на заводе, но это касается реле для насосной станции частного дома.

Для бытовых дело обстоит иначе. Но, по сути, тут все еще проще. Но корпусе каждого из приборов есть специальный винт, а также отмечено направление для увеличения или уменьшения давления.

Таким образом справиться с такой работой, как регулировка редуктора давления воды в квартире, сможет даже школьник. Что же касается более подробных инструкций, то подробный алгоритм выполняемых действий был описан в одной из наших предыдущих статей.

Какой РДВ наиболее надежен и подходит для квартиры?

Промышленность предлагает несколько типов по принципу действия:

поршневые;
мембранные;
электронные.

Они могут продаваться с манометром, выполняются из различных сплавов, с внутренней и внешней резьбой. От комплектации, компании производителя зависит внешний вид редуктора давления воды, цена в Москве.

Собираясь приобрести РДВ, вам необходимо определить нарезку резьбы, сечение трубы и место для монтажа. Маркировка на сантехнике обычно в дюймах. При измерении трубы линейкой нужно знать:

полдюйма – 1/2 или 15 мм;
три четверти дюйма – ¾ или 20 мм;
дюйм – 1 или 25 см.

То есть диаметр вашей трубы подходит под резьбу в дюймах на патрубке прибора. Зная основные размеры можно отправиться на поиски редукторов давления воды. Цены в Москве на сантехнику зависят от многих факторов:

выгоднее всего приобрести товар от производителя прямыми поставками;
оптовые продажи товар всегда дешевле, розничных;
продажа товара от производителя с услугой по монтажу – наиболее выгодный вариант, который может предложить наша компания.

Выбрать, какой редуктор давления купить в Москве, поможет информация о видах приборов.

Разбираемся с законом.

Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».

Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:

Правила монтажа и регулировки

Если нет возможности обратиться к профессионалам, попробуйте установить изделие самостоятельно — это несложно.

Вам пригодятся:

набор разводных и гаечных ключей;
фильтры — желательно глубокой очистки;
шаровые краны;
комплект уплотнителей.

Чтобы упростить задачу, с каждой стороны от прибора монтируйте специальные вентили.

Совет! Установку редуктора выполняйте в горизонтальном положении. Исключение — если это невозможно технически.

Алгоритм действий при установке:

купите два устройства — для холодной и горячей воды;
подготовьте инструменты и расходные материалы, герметик;
перекройте воду по рабочему стояку;
монтируйте входной кран на участок трубы между счетчиком и запорным вентилем. Способ установки — резьбовой;
закрепите фильтр очистки;
монтируйте редуктор;
обработайте места соединений фум-лентой или специальной смазкой-герметиком;
если требуется, сразу присоедините манометр. Крепите его на участке, где будет просматриваться циферблат;
присоедините регулятор к шаровому вентилю, загерметизируйте места стыков.

Подключите воду и проведите тестовый запуск. Процесс монтажа редуктора одинаков как для квартиры, так и для частного дома.

Практически все приборы отрегулированы производителем. Изменить заводские настройки можно самостоятельно. Учитывайте, что норма — 3 бара.

Если показатель не устраивает, поступайте по схеме:

сбросьте давление;
ослабьте винт;
накрутите нужный показатель вручную;
затяните винт;
проверьте работу оборудования.

Как видите, все просто, демонтировать трубы не нужно. Если манометр отсутствует, регулировать придется наугад, отталкиваясь от полученного результата.

Выбор места для установки редуктора давления воды

Инструкция по очистке регулятора давления

Профилактику изделия делают двумя способами:

снимают прибор и демонтируют сердцевину;
полностью извлекают регулятор.

Пошаговая инструкция без снятия устройства:

снимите верхнюю крышку и если есть, нижнюю дополнительную;
вытащите начинку РДВ;
удалите загрязнения;
очистите уплотнители, старые — замените;
промойте все элементы теплой водой;
выполните монтаж конструкции в обратной последовательности.

Пошаговая инструкция со снятием прибора:

найдите на изделии стрелку движения напора;
выведите патрубок;
скрутите с трубы изделие;
прочистите комплектующие по схеме выше;
если на металлических элементах появилась ржавчина, удалите ее;
вытрите детали насухо;
соберите устройство и установите на исходное место.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.
