Акт испытания наружной канализации на пролив + образец

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

• проверка пожарных гидрантов;
• диагностика внутреннего водопровода;
• проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

• общеорганизационные сведения (информация о компании, дата и место составления);
• в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
• в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

• сведения об организации и участниках проверки;
• информация о проверяемом объекте;
• результаты проверок;
• рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
• подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Проверка работы сантехнических приборов

После установки системы внутренней канализации необходимо провести проверку работы сантехнических приборов, чтобы убедиться в их правильной установке и функционировании. В данном разделе будут рассмотрены основные этапы проверки основных сантехнических приборов.

1. Унитаз

Для проверки работы унитаза необходимо:

• Проверить сток: Запустите воду в унитазе и убедитесь, что вода хорошо стекает, а уровень воды быстро возвращается к нормальному после слива.
• Проверить сливную трубу: Проверьте, что сливная труба подключена правильно и нет утечек во время слива воды в унитазе.
• Проверить работу кнопки слива: Убедитесь, что кнопка слива работает корректно, а вода сливается без затруднений.

2. Раковина

Для проверки работы раковины необходимо:

• Проверить подачу воды: Откройте кран и убедитесь, что вода поступает в раковину без проблем.
• Проверить слив: Закройте сливной пробко-выпускник и налейте в раковину воду. Убедитесь, что вода не протекает и правильно стекает через слив.

3. Душевая кабина

Для проверки работы душевой кабины необходимо:

• Проверить подачу воды: Откройте кран в душевой кабине и убедитесь, что вода поступает без проблем.
• Проверить слив: Залейте в душевую кабину воду и убедитесь, что слив происходит без проблем и вода не задерживается.
• Проверить работу смесителя: Убедитесь, что смеситель в душевой кабине работает корректно и возможно регулировать температуру воды.

В случае обнаружения каких-либо проблем или неисправностей, рекомендуется обратиться к специалисту для устранения проблемы и корректной настройки сантехнических приборов.

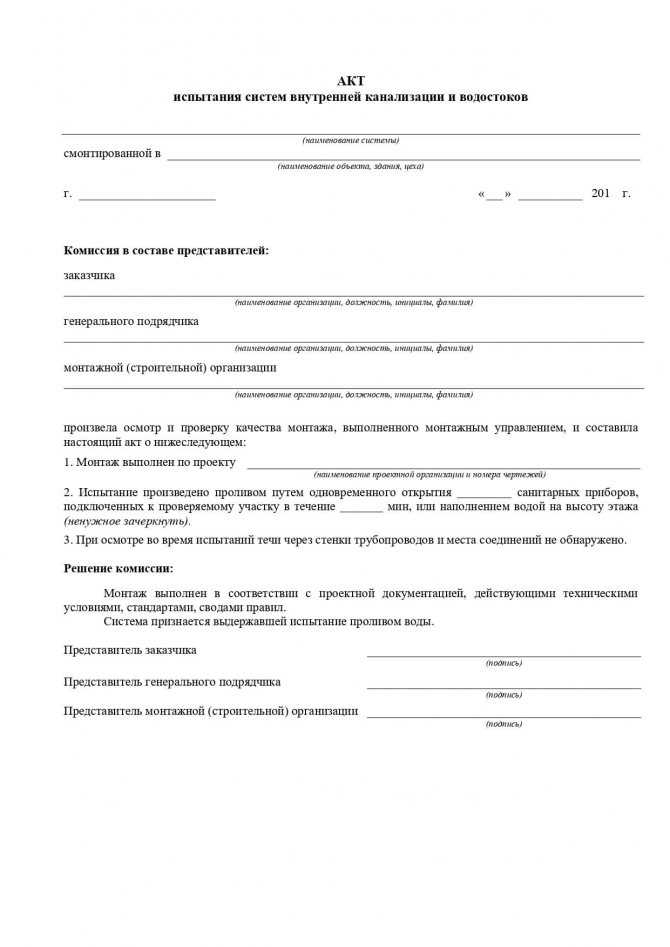

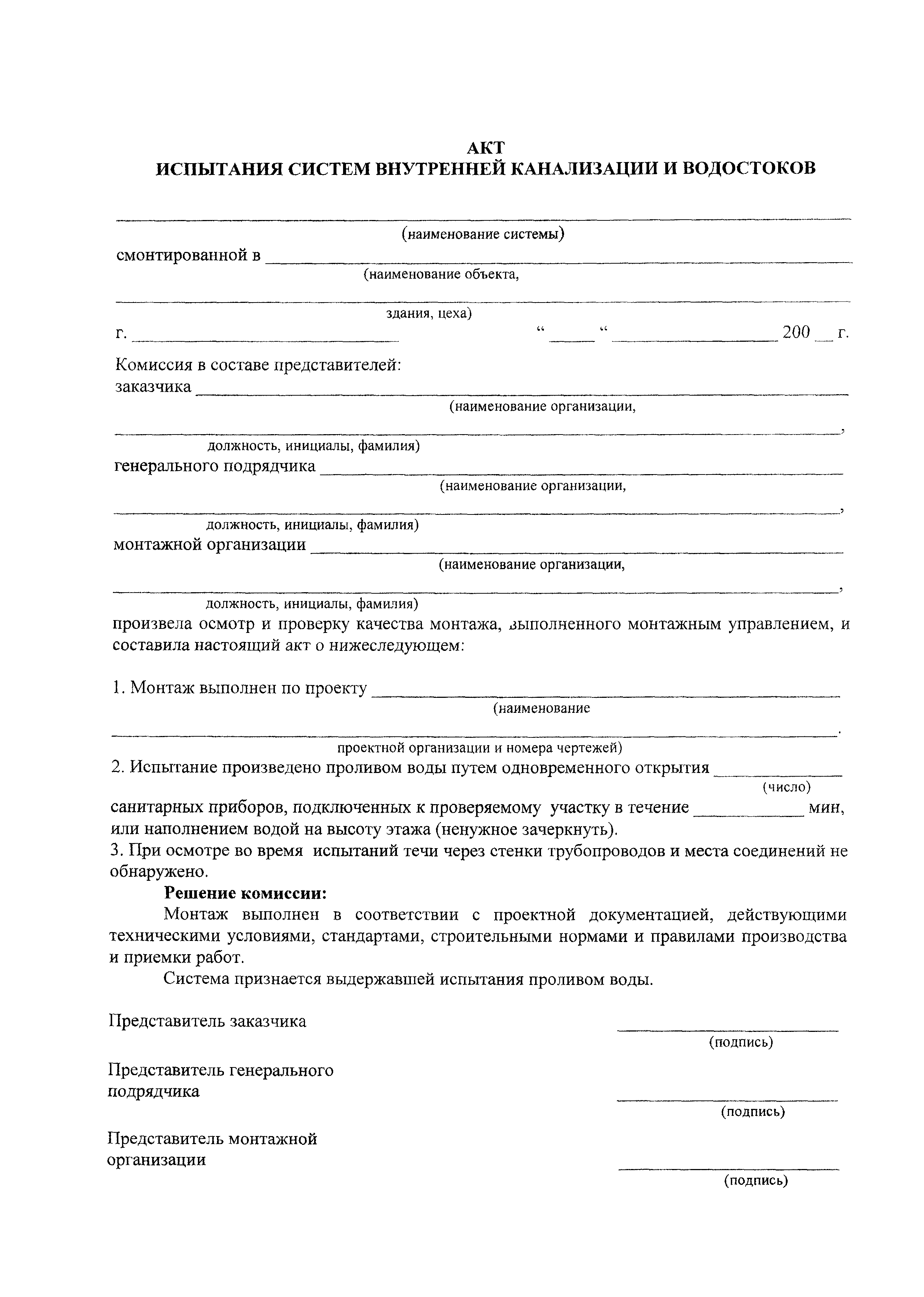

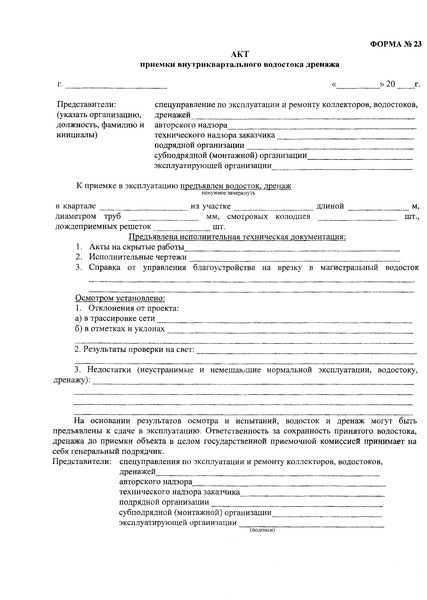

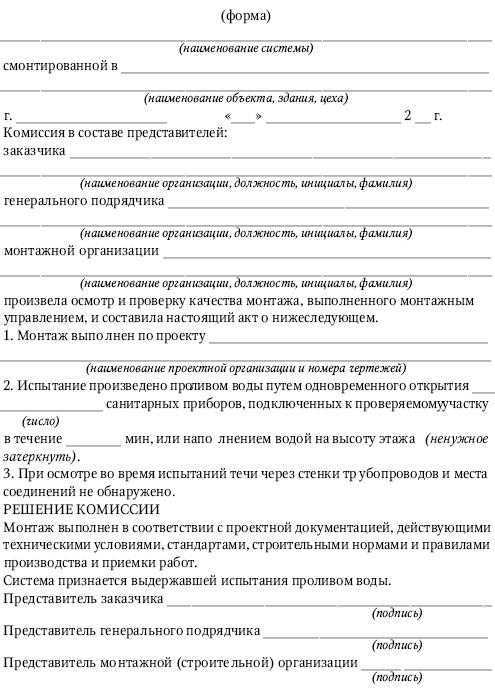

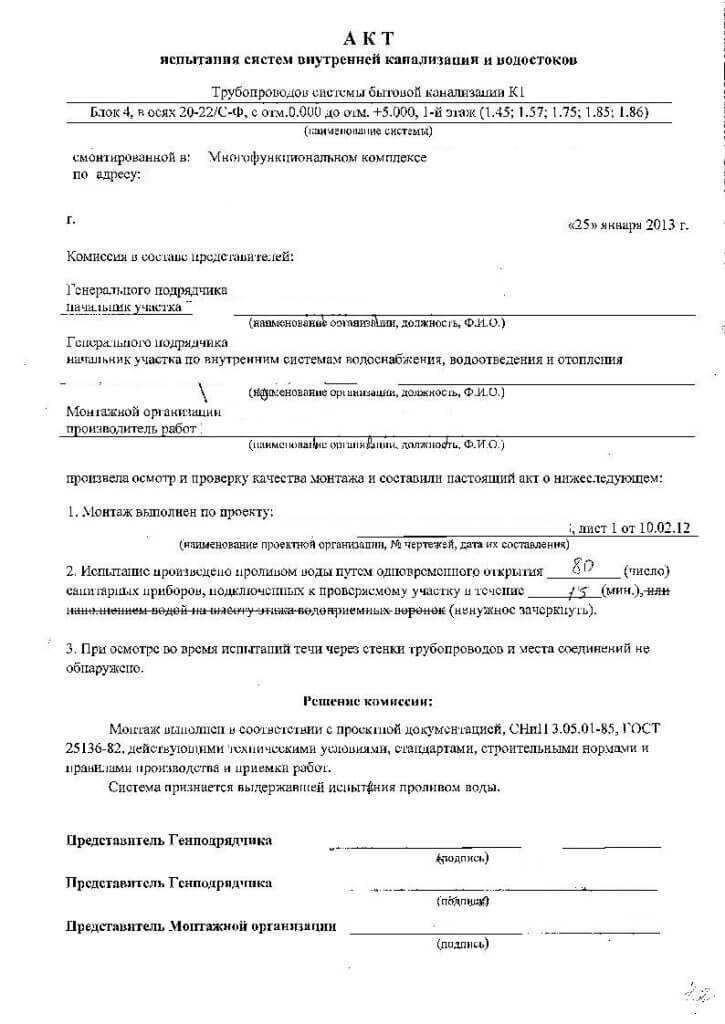

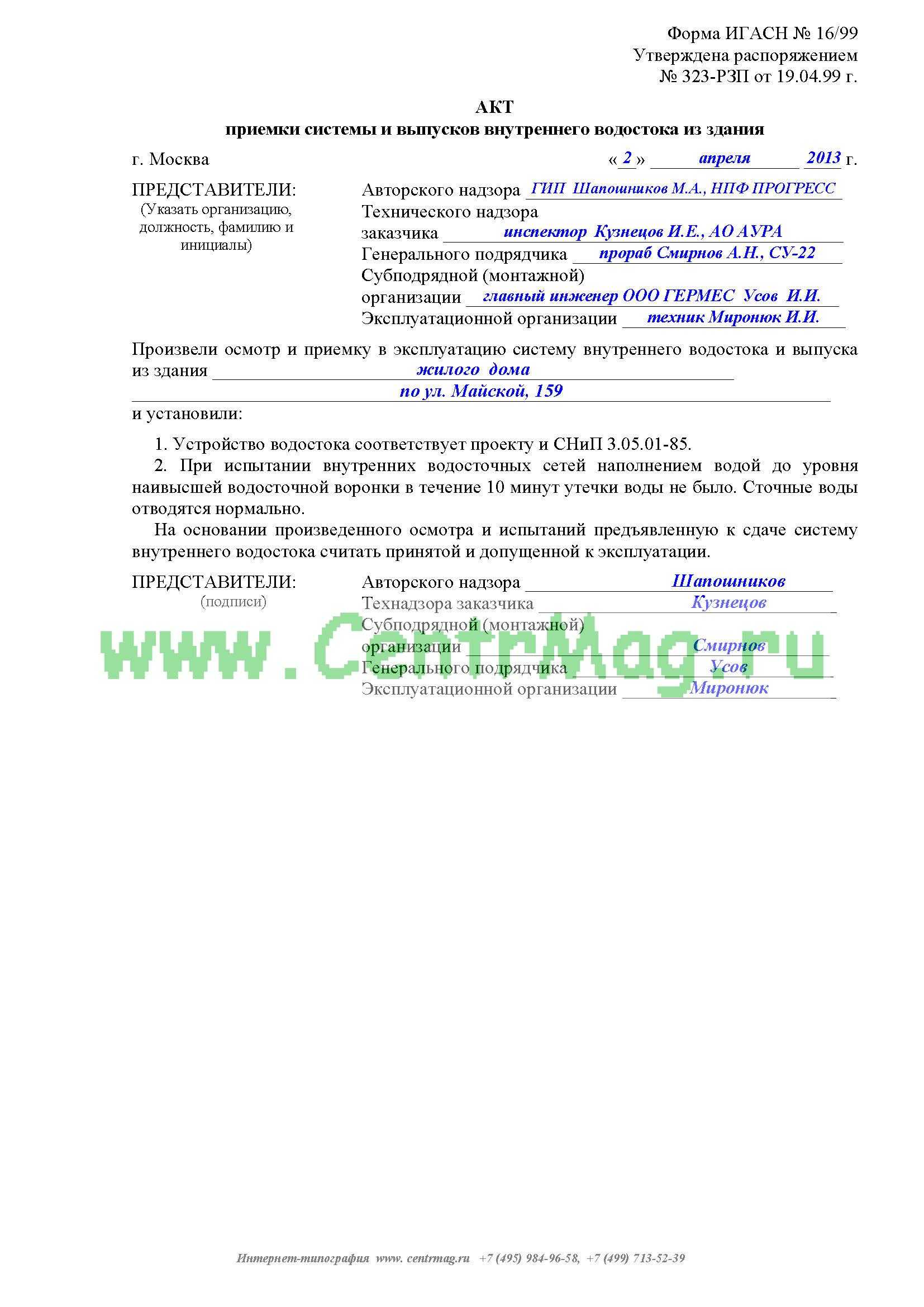

Акт испытания наружной канализации на пролив: образец

• Порядок приемки работ
• Специфика составления акта испытаний
• Скачать образец

Во время испытания наружной канализации методом пролива составляется такой же документ, как и во время проверки внутренней сточной системы. Форма самого акта не является формой строгой отчетности и может быть составлена заказчиком, исполнителем или субподрядной организацией.

Также, во время проведения опытов над системой наружного стока воды может быть использована одна из форм СНиП 3.05.04-85, которая является общей формой документа приемки выполненных работ при устройстве или ремонте отвода стоков.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

• Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
• Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП 3.05.04-85, то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Испытание наружных сетей канализации

Предварительные испытания Приемочные испытания Пневматические испытания Предварительные испытания Гидростатическое давление в трубопроводе при его предварительном испытании должно создаваться заполнением водой стояка, установленного в верхней его точке, или наполнением водой верхнего колодца, если последний подлежит испытанию. При этом величина гидростатического давления в верхней точке трубопровода определяется по величине превышения уровня воды в стояке или колодце над шелыгой трубопровода или над горизонтом грунтовых вод, если последний расположен выше шелыги. Величина гидростатического давления в трубопроводе при его испытании должна быть указана в рабочей документации. Для трубопроводов, прокладываемых из безнапорных бетонных, железобетонных и керамических труб, эта величина, как правило, должна быть равна 0,04 МПа (0,4 кгс/см2).

Испытание наружной сети Проверка внешней канализации проводится в основном гидравлическим способом. Производимые работы:

• контроль уклона трубопровода;
• трубопровод испытывают на герметичность;
• исследование колодцев и прочего оборудования.

Уровень уклона наружной канализации проверяется уровнем.

Проверка проводится между колодцев, поэтапно, каждый участок отсоединяется от системы с помощью заглушки. Схема испытания для безнапорных систем::

• проверка труб на наличие засоров и остатков строительного мусора, в случае необходимости – промывка;
• испытание на пролив – участок системы заполняется водой, если в течение 10 минут протечки не обнаруживаются – проверка пройдена.

В напорную канализацию вода подается под давлением. При одинаковом давлении на входе и выходе из трубы, проверка так же считается пройденной.

Проверка включает в себя:

• испытание трубопровода на герметичность (проводится вышеописанным образом. Для проверки берутся участки труб, расположенные между колодцами или иными элементами системы);
• проверка уровня уклона трубопровода;
• испытание колодцев и иного оборудования;
• проверка работоспособности ливневых стоков.

Для проверки уровня укладки труб, который необходим для самотечной канализационной системы, используется уровень.

Если проводится испытание напорной канализации, то в систему трубопроводов необходимо подавать воду под давлением, определенным проектными документами. Испытание трубопроводов напорной канализации считается успешно пройденным, если величина давления в ходе в сеть и на выходе из нее одинакова.

Зачем нужно проводить обследование?

Внутренние системы канализации имеют множество причин для затора, обрыва или ненадлежащей работы коммуникации. Неправильный угол наклона отводов, несвоевременная ревизия общих стояков, некачественные работы по систематической прочистке коммуникаций, нарушение расчетов при проектировании, крутые углы поворота и другие дефекты, приводят к сбою работы канализационных систем.

А когда происходит сбой, возникают споры между жильцами и управляющими компаниями о ведении пролегающих коммуникаций и обязанностях ремонта и обслуживания.

Между тем, согласно градостроительным нормам и другим техническим регламентам, управляющие компании отвечают за общие системы канализации это – вертикальные стояки и внутридомовая общая разводка. Все коммуникации внутриквартирных систем канализации, относятся к владельцам квартир и ответственность за нарушение эксплуатации коммуникаций несет владелец жилой площади. Если нарушение эксплуатации внутриквартирной разводки канализационной системы привело к аварийным ситуациям прилегающих квартир и других площадей, ответственность несет владелец квартиры.

Канализационные системы являются основной инженерной коммуникацией, которая подвергается наибольшей амортизации при эксплуатации дома. В связи с чем, обязательная и полная систематическая ревизия, исключит возникновение аварийных ситуаций. Управляющие компании, согласно техническому регламенту и нормам градостроительного Законодательства, обязаны каждые пол года проводить комиссионное обследование, с обязательным составлением актов осмотра и обследования систем канализации.

Бесперебойная эксплуатация горячей и холодной волы, соответствие требованиям санитарно-эпидемиологических норм (СанПиН) взаимосвязаны с надлежащей и безаварийной работой канализационных коммуникаций, понимание этих простых вещей и правил, а так же своевременная ревизия, исключит крайне неприятные и затратные процедуры по ремонту систем инженерных канализационных коммуникаций.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Для чего нужны испытания

При гидравлических испытаниях можно определить герметичность и прочность конструкции, а также определить суммарный объем жидкости. Такие проверки обязательны для трубопроводов различного назначения. Можно выделить три варианта, когда необходима проверка гидравлики, независимо от того, для каких целей используется коммуникация:

1. Обязательно проводится диагностика на качество при производстве труб. Аналогичное испытание должны проводиться и для комплектующих к трубопроводам.
2. Непосредственно после монтажа коммуникаций необходимо проводить испытания.
3. Во время эксплуатации для профилактики оборудования.

Испытание трубопровода позволит выявить несоответствия, которые имеются в конструкции. Обязательно необходимо проводить диагностику при эксплуатации оборудования, которое работает под высоким давлением. А это относится в первую очередь систем пожарной безопасности. Ведь они являются гарантией того, что помещение будет в полной безопасности.

Обычно процедура диагностики включает в себя несколько пунктов. А что касается гидравлических испытаний, то в этом случае создаются экстремальные условия, которые позволяют максимально точно определить степень надежности магистрали. Давление в этом случае превышает рабочие примерно в полтора раза.

Способы испытания участков внутренней канализации

• испытания труб сети на прочность, а их соединений на герметичность;
• соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
• правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
• наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в том, что часть основного трубопровода (лежака) отгораживается на определенном участке от остальной системы. Делается это специальными заглушками через ревизионные отверстия. Отделенный участок проверяется наполнением водой через патрубки сантехнических приборов

Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке. Тестирование трубопровода методом пролива считается положительным, если соединения после наполнения системы не дали малейшей течи за время 10-15 мин (зависит от объема заполняемого водой участка)

Согласно нормативной документации пролив, то есть испытание канализационной системы наполнением водой, информативно при t˚ воздуха выше 5˚. Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом). Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Расположение установленных приборов сантехники и его соответствие проектной документации определяется визуально. Объективно оценивается и отражается в акте высота стояния приемника каждого прибора, правильность подключения водостока унитаза, сифонов умывальника, ванной, мойки и т.п. Зрительно оценивают и состояние самих сантехнических приборов. Они должны быть без видимых загрязнений и механических повреждений.

Правильность уклона труб внутри и снаружи здания контролируют с помощью пузырькового строительного уровня. Если уклон лежака внутренней сети канализации допускается не менее 1 см на метр погонный, то снаружи этот показатель нужно увеличить до 2 см на метр.

Нюансы при проведении испытаний

Зачастую этап проверки канализационной системыосуществляется еще в тот момент, когда объект полностью не готов к сдаче. Поэтой причине гидравлическиеиспытания безнапорных трубопроводов канализации должны начинаться сочистки всех санитарных точек от возможного скопления строительного илибытового мусора

Важно соблюдать такие рекомендации:

• Все вспомогательные точки и узлы должны быть прямолинейными, что означает отсутствие прогибов и иных видов технологических недостатков.
• В некоторых ситуациях использование для проверки технологии пролива затруднительно. В таком случае можно прокачать систему воздухом.
• Контрольные процедуры должны проводиться исключительно при положительной температуре воздуха (минимальный порог для испытаний составляет +5 С).

Помимо вышеобозначенных рекомендаций важно проводитьпроверку стока поэтажно. Такая работа позволит с максимальной точностьюопределить место образования дефекта. Все выявленные неисправности обязательновносятся в рабочую документацию, на основании которой составляется акт сдальнейшей последовательностью работ

Все выявленные неисправности обязательновносятся в рабочую документацию, на основании которой составляется акт сдальнейшей последовательностью работ.

Проводить проверку канализационной системы следует до момента засыпания траншей с трубами. Если члены комиссии вынесут положительный вердикт о допуске системы к эксплуатации, траншеи можно засыпать и трамбовать, согласно требованиям земляных работ.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Особенности испытаний

Начинаем с установки стояков

Это первый этап в процессе монтажа стояков. Согласно разработанному плану, на поверхности наносится разметка. Только после этого начинают монтировать трубопровод.

Трубы укладываются так, чтобы раструбы были направлены вверх. К монтажу приступают, начиная работы в подвалах. Одновременно стараются устроить ревизию.

Что такое ревизия, зачем она нужна? Так называют разновидность тройника или фитинга. Он нужен для обеспечения свободного доступа к участкам трубопровода, где может появиться зазор.

При линейном и длинном трубопроводе 30 сантиметрам равен минимум расстояния между фитингами. О смотровом лючке рекомендуют позаботиться тем, кто планирует создать зашитую форму стояка. Такие лючки нужны, чтобы облегчить обслуживание водопровода.

Вентиляция – то, чем обязательно заканчивается каждый из канализационных стояков. Она должна выходить на чердак с хорошим проветриванием. Или на крышу дома.

К концу канала конструкция выглядит как вентиляционный канал, с индивидуальным построением. В дымоходную часть здания выводить коммуникации строго запрещается, это не позволит соблюдать все правила безопасности.

Раструбы нельзя располагать в местах, где трубы проходят через строительные конструкции вроде перекрытий.

Стадии контрольного испытания

Перед тем как приступить к заполнению документа стоит пройти каждый этап проверки, включающие и обязательные для исполнения требования по части монтажных работ:

• Комплексная проверка внутренней структуры деталей системы, осуществляемая за счет выполнения принудительного пролива.
• Проверка мест соединения деталей водостока по всей протяженности системы на соответствие параметрам герметичности (требование касается и закрытых участков).
• Определение повреждений на смотровых колодцах.
• Провести проверку и оформить акт испытания ливневой канализации, устанавливаемой на общем узле водоотвода.

Запись, соответствующая первому указанному пункту, должна вноситься в акт пролива канализации без изменения смысла. Соответственно, должностное лицо обязательно прописывает тип канализационной системы, подвергнутый ревизии.

Кроме того, проверяющий обязан указать полное наименование объекта строительства. Также в акт испытания внутренней канализации и водостоков вносится физический адрес здания. Все нужные сведения берутся из общей документации и проекта строения, на котором проводится обследование канализации. Документ обязательно должен содержать дату, когда проводились контрольные испытания систем внутренней канализации и водостоков, либо информацию о временном отрезке, когда выполнена приёмка сточной системы.
