Виды и типологии скважин на воду

Виды бурения скважин

Способы бурения разделяют на механические и немеханические виды. Немеханические способы слабо изучены, поэтому практически не используются на практике. Механические методы бурения применяются при разработке скважин различного назначения. Пробуривание происходит при помощи специальных долот, что обеспечивает получение ствола скважины нужного размера. Механические способы бурения также разделяются на несколько разновидностей:

Каждый из способов имеет особенности, но каждый из них позволяет добиться нужного результата. Наиболее эффективным способом бурение считается вращательный, так как позволяет извлекать породу скважины без остановки процесса. Также вращательный метод является самым дешевым, поэтому большинство работ выполняется при помощи именно этого вида бурения. Так как вращательный метод является основным способом бурения скважин, то его стоит рассмотреть подробнее. Вращательный метод делится на три способа:

Вращательный способ бурения может использоваться на грунтах различной плотности, поэтому выделяют три подвида, каждый из которых имеет свое предназначение и особенности. Общий процесс бурения скважин вращательным способом не сильно отличается, но каждый метод оптимален только при наличии некоторых критериев.

Особенности колонкового бурения

При помощи большого количества воды также возможно удалить шлам из забоя. В некоторых случаях вместо промывки используется продувка сжатым воздухом, который поставляется внутрь трубы при помощи специального компрессора. При колонковом бурении можно разработать скважину диаметром 8-20 сантиметров и глубиной до километра. Основные работы проводятся при помощи буровых установок, которые установлены на автомобиле КАМАЗ или КрАЗ.

Особенности шнекового бурения

Чаще всего способ подходит для создания скважин, глубина которых не превышает 30 м на мягких почвах и 20 м на средне-плотных грунтах. После того как из забоя извлекается шнек, ствол укрепляется обсадкой, а сама скважина очищается от остатков пород. Использование шнека при бурении в плотных и скальных породах нецелесообразно, поэтому метод может комбинироваться с другими способами бурения.

Особенности роторного бурения

• Возможность организации скважины, диаметр которой будет до 2 м.
• Высокое качество бурения при разработке водяных скважин.
• Быстрый процесс бурения при небольших затратах ресурсов.

Обсадная труба монтируется после очищение ствола скважины от отработанных пород, что позволяет добиться хороших результатов и надежности разработки.

Нужно провести бурение? Компания «Горгеомех» уже много лет занимается инженерно-геологическим бурением скважин и готова вам в этом помочь!

Источник

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Артезианская скважина на воду ↑

Артезианская — глубинная скважина на воду. Для ее устройства требуется разрешение на использование недр, поскольку артезианские воды относятся к полезным ископаемым. Вокруг сооружения необходимо организовать ЗСО (зона санитарной охраны; регламентирует СанПиН 2.1.4.1110-02) с предварительной разработкой проекта. Подготовительный этап состоит из исследований, подготовки документации и ее согласования.

Конструкция артезианской скважины

Артезианскую скважину бурят до водоносного пласта горных пород (обычно известняк).

Есть 4 вида конструкции сооружения:

1. Классическая: с обсадной трубой, доходящей до верхней границы водоносного пласта, и открытым стволом меньшего (относительно обсадной трубы) диаметра.
2. С двойной обсадкой: с двумя обсадными трубами, где первая (больше диаметром) доходит до границы водоносного пласта, а вторая (меньше диаметром) — в пласте; насос размещают во второй трубе; она перфорированная.
3. С кондуктором: с одной обсадной трубой, диаметром меньше диаметра кондуктора, отсекающего четвертичные отложения верхних слоев.
4. С переходом: телескопической конструкции из нескольких обсадных труб, где каждая последующая уже предыдущей (обычно их три).

Выбор зависит от расчета водопотребления, геологических характеристик, глубины залегания вод. Каждый вид артезианской скважины хорош для определенного грунта, но наиболее часто устраивают конструкции с кондуктором.

Классификация скважин

Водоочистка

Технология бурения

Сегодня используются, как правило, следующие методики бурения скважины на воду:

• шнековые;
• ударно-канатные;
• роторные.

Друг от друга они отличаются методикой разрушения грунта и извлечения измельченной породы наружу. От используемого способа бурения также, как правило, зависит итоговая стоимость работ по обустройству скважины на воду.

Шнековое бурение

На следующем видеоролике можно рассмотреть много интересных нюансов, связанных со шнековым бурением:

Однако такая методика хороша только на мягких или песчаных грунтах. Она не подходит для бурения в плывунах и скальных породах. Для работ используется небольшая буровая установка. Которая не позволяет создать артезианскую скважину. Максимальная глубина бурения таким способом составляет только 50 метров. При использовании такой методики требуется сразу после подъема породы проводить установку обсадной трубы, чтобы укрепить стенки скважины.

Роторное бурение

Еще один вид популярной технологии бурения скважин на воду, для которого применяется бурильная труба. У нее внутри устанавливается вал с наконечником в виде долото, который разрушает грунт. Силовое давление на инструмент оказывает, как правило, гидравлическая установка.

Чтобы побольше узнать о роторном бурении, вы можете посмотреть вот это видео:

С помощью роторного бурения можно делать скважины в любой породе на большой глубине. Буровая установка разрушает грунт внутри трубы, после чего он вымывается из нее с помощью специального бурильного раствора.

Недостатком такой методики бурения является большая трудоемкость. Чтобы ее реализовать, нужно специальное оборудование. Но оно есть только у крупных компаний, оказывающих услуги бурения.

Ударно-канатное бурение

Это очень старая технология бурения. Причем она отличается высокой трудоемкостью и длительностью. Однако такая технология не теряет своей популярности и сегодня при проведении бурения скважин на воду.

При такой методике бурения породу разрушает тяжелый снаряд, который опускается с большой силой с высоты. После этого сразу достается измельченная порода. На следующем видео можно рассмотреть, как это происходит:

Механизм бурения включает в себя, как правило, стакан, или трубу, имеющую заостренный конец. Лебедкой стакан поднимается над местом забоя и резко опускается. При падении в полость попадает грунт, который выталкивается из трубы с помощью ударной штанги.

ВНИМАНИЕ!!!

Такой способ бурения позволяет создать самую долговечную скважину на воду.

Владельцы загородных участков при выборе бригад, оказывающих услуги бурения скважин, должны выбирать тех специалистов, которые используют роторную или ударно-канатную методику бурения. Только в этом случае можно гарантировать длительную эксплуатацию скважин и хорошее качество питьевой воды.

Итак, мы изложили часть сведений, касающихся обустройства скважин на воду. Но на этом наш рассказ не заканчивается. Скоро появится продолжение данного материала, которое также вам очень пригодится, если вас действительно интересует собственная скважина.

Устройство нефтяной скважины:

Скважина на песок

Скважина на песок — это самая простая из видов скважин. На дне располагается дополнительный фильтр из песка. Бурение таких скважин продолжается до той поры, пока не будет вырабатываться из песчаного грунта воды до одного метра кубического за час. Глубина бурения песчаных скважин невелика, она достигает от пятнадцати до тридцати пяти метров глубины. Ее эксплуатация при правильном строительстве и бурении может достигать и года.

Вода из таких скважин может являться питьевой, а не только поливного или производственного назначения, если конечно перед употреблением поставить дополнительный фильтр и очистить. Весь процесс бурения на воду не так прост, как кажется, бурение занимает достаточно продолжительное время и много сил. Обязательно обращаться к профессионалам, людям которые в этом понимают и смогут качественно пробурить скважину. Также определение места бурения и нахождения воды не так просто, как кажется, нельзя просто на глаз выбрать участок и начать копать. Помимо самого процесса добывания воды, большую роль играет сам песчаный фильтр, который позволяет улучшить саму подачу и срок службы колодца.

Специфические виды скважин на воду

Существуют различные виды скважин:

1. Сконструированная на плывуне может иметь углубление 40 метров. Применяется параллельное бурение с установкой обсадных труб. Такая конструкция позволяет получать больший объем воды, в отличие от стандартной конструкции.
2. Геотермальная скважина бурится для извлечения воды из подземного горячего источника. Применяется для автономного отопления при обогреве жилья. К тепловому насосу горячая вода поднимается самостоятельно. Суть заключается в использовании горячей воды для обогрева помещения и слива ее обратно в источник. Таким образом помещение получает бесплатное отопление.

Как видим, основные виды скважин отличаются не только по своей конструкции и глубине, а также и по применению.

Конструктивные виды скважин

Конструктивные виды скважин

Используемые конструкции делят скважины на типы:

• с одной колонной;
• с двумя колоннами.

Вышеуказанные типы скважин подразумевают количество труб при бурении и эксплуатации шахты.

Одновременное использование обсадной и эксплуатационной трубы считается более дорогим вариантом, однако позволяет продлить срок эксплуатации. В таком случае даже артезианская скважина может иметь внутреннюю ПВХ трубу.

Виды фильтров из гравия, которые размещаются:

• между породой и водозаборной трубой при нижней заглушке;
• между обсадной и водозаборной колонами при нижней заглушке;
• в при забойной зоне с учетом поступления воды через низ водозаборной трубы.

Каждый из вышеуказанных фильтров имеет свои особенности и преимущества.

Достоинства и недостатки скважины

Если вы все еще сомневаетесь, что выбрать, колодец или скважину плюсы и минусы последней помогут вам окончательно определиться.

Начнем, пожалуй, с самого приятного, а именно с достоинств:

• Чистая и качественная вода. В скважину никак не могут попасть поверхностные воды и верховодка, а также, за счет узкой горловины внутрь не попадает мусор, который из-за разложения может представлять угрозу для жизни.
• Срок службы. Конечно, в данном случае можно уверенно говорить только об артезианской и скважине-игле, а их срок службы достигает 50 лет и более.
• Вода в скважинах не зависит от погодных изменений, уровень воды постоянен, что позволяет пользоваться постоянно и в больших объемах. В случае же с колодцами всё наоборот — при единоразовом использовании большого количества воды придётся ждать, пока она опять просочится сквозь грунт и вернется к первоначальному уровню. Наполнение колодца составляет порядка 200 литров в час.
• Скважины не требуют регулярную очистку, а если установить качественный фильтр, то можно и вовсе избавится от такой необходимости.
• Затраты на эксплуатацию обычно меньше, в сравнении с колодцем, так как скважины не требуют регулярную чистку и дезинфекцию, а также никогда не потребуется проводить работы по углублению.

Говоря о минусах, стоит отметить следующие:

• Бурение скважины обойдется довольно дорого, потребуется специальная техника, обсадные трубы, а также погружной насос.
• В случае поломки и отказа насоса добыть воду вручную будет попросту невозможно.
• В случае заиливания или любого другого загрязнения очистить скважину будет невозможно, из-за чего придётся бурить новую.
• Вода может содержать значительное количество железа.
• Скважина на песок может не обеспечить достаточным количеством воды, из-за чего придется подумать о резервной емкости.

Понятие и типология скважин

Разновидности подземных вод

Водоснабжение частного дома из скважины схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

• верховодка;
• грунтовые;
• межпластовые (фильтровые);
• артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

1. Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
2. Длина трассы от источника до места ввода воды в здание.
3. Количество устройств для воды в частном доме.
4. Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

1. Обеспечение хозяйственных нужд дома без участия городского водоканала.
2. Отсутствие ежемесячной абонентской платы.
3. Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
4. Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

Недостатки:

1. Глубина размещения водоносных слоев зависит от региональных условий.
2. Если используется артезианская скважина, то высока цена готовой выработки.
3. Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
4. При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Схема устройства.

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.

В КАКИХ СЛУЧАЯХ СТОИТ ВЫБИРАТЬ ФИЛЬТРОВУЮ СКВАЖИНУ

Как уже отмечалось ранее, фильтровая скважина не является источником высококачественной воды. Поэтому для пищевых целей потребуется обязательная установка нескольких фильтров. Однако установка фильтров не всегда необходима, если скважину “на песок” планируется использовать для других целей. Чаще всего такие скважины обустраивают на территории дач, где вода необходима для полива растений. В таком случае фильтровая скважина будет наилучшим способом водоснабжения.

Также скважина может использоваться и для бытовых нужд, поэтому ее обустройство на территории деревень и частных домов поможет владельцам сэкономить денежные средства, затраченные на централизованную систему водоснабжения. Однако даже в таких случаях рекомендуется установка хотя бы одного фильтра. Отсутствие фильтра в маленькой скважине очень быстро приведет к ее загрязнению.

При установке фильтров для песчаных станций необходимо учитывать несколько условий:

• Для песчаной станции подойдет исключительно сетчатый фильтр с мелкими фракциями ячеек. Если размер фракций будет больше, то фильтр не принесет никакой пользы.
• В основе фильтров должны лежать прочные нержавеющие материалы. Лучше всего использовать сплавы, поскольку другие материалы либо вредны для здоровья, либо имеют низкий срок годности.
• При установке фильтра обязательным условием является наличие отстойника – данный механизм необходим для сбора отфильтрованных объектов. Он должен быть выполнен из прочного материала ввиду выполняемых им функций.
• Выбор фильтров должен осуществляться профессионалами – они наилучшим образом смогут вычислить размер необходимой Вам сетки.

Фильтрованная скважина подойдет не только в тех случаях, когда в более глубоких источниках воды нет необходимости, но и когда они полностью отсутствуют. Поэтому для поставки воды наиболее эффективными будут насосы поверхностного типа. Если глубина скважины отличается большими параметрами, то вместо поверхностных насосов необходимо использовать насосы погружного типа. Подобные устройства более требовательны к внешним условиям. Во-первых, они всегда должны находиться под водой. В противном случае их ждет скорая поломка. Во-вторых, механизм должен иметь автоматическую защиту, которая обеспечит его отключение, если он окажется вне воды. Заниматься обустройством фильтровой скважины можно только в том случае, если Вы сможете обеспечить все необходимые условия.

Картировочная скважина

Картировочные скважины нужны для определения формы залегания слоев, сложенных коренными породами, обычно такие скважины бурят на глубину от 20 до 300 м. Назначением такого бурения является изучение и анализ грунтовых вод, а также определяется уровень сложности и мощности установления насосов для откачки воды.

В основном при бурении используют трубы легких сплавов, если это не глубокие скважины, то до 24 мм, при глубинных бурениях трубы с диаметром от 150 до 200 м. Так же этот вид скважин еще называют поисково-картировочным, так как бурят на стадии съемочных работ с целью выявить геолого-гидрогеологическое строение участка и перспективу на будущее бурение. Еще главой отличительной особенностью можно назвать то, что этот способ выбирают при бурении неустойчивых пород.

Скважина на песок

Скважина на песок — это самая простая из видов скважин. На дне располагается дополнительный фильтр из песка. Бурение таких скважин продолжается до той поры, пока не будет вырабатываться из песчаного грунта воды до одного метра кубического за час. Глубина бурения песчаных скважин невелика, она достигает от пятнадцати до тридцати пяти метров глубины. Ее эксплуатация при правильном строительстве и бурении может достигать и года.

Вода из таких скважин может являться питьевой, а не только поливного или производственного назначения, если конечно перед употреблением поставить дополнительный фильтр и очистить. Весь процесс бурения на воду не так прост, как кажется, бурение занимает достаточно продолжительное время и много сил. Обязательно обращаться к профессионалам, людям которые в этом понимают и смогут качественно пробурить скважину. Также определение места бурения и нахождения воды не так просто, как кажется, нельзя просто на глаз выбрать участок и начать копать. Помимо самого процесса добывания воды, большую роль играет сам песчаный фильтр, который позволяет улучшить саму подачу и срок службы колодца.

Классификация водоносных слоев

Водоносные слои

Чем глубже находится водоносный слой, тем чище в нем вода. Грунт по своему составу не однороден – глинистые или каменные водоупорные пласты чередуются с рыхлыми веществами – песком, мергелем, илом или известняком. Песок находится ближе к поверхности, известняк залегает глубже.

Трудно выбрать идеальное место под скважину, так как в каждом регионе пласты располагаются по-разному. Чтобы определить, где есть водная жила, используют разные методы, в том числе народные – определяют по типу растений, применяют лозу, барометр.

При бурении скважины можно обнаружить следующие разновидности грунтовых вод:

• Верховодка. Это ограниченные участки, которые со всех сторон окружены водоупорными пластами. Жидкость может использоваться для технических целей, так как в нее попадают все химические вещества – фильтрующий слой на таких участках очень маленький. Минус верховодки в том, что она подпитывается дождями, а в летнюю жару уровень существенно уменьшается. Пить такую воду без предварительной подготовки нельзя.
• Грунтовые воды расположены ниже. Поскольку сверху находится большой слой почвы, жидкость более чистая и прозрачная. Количество ее зависит от времени года – весной и осенью уровень поднимается, летом – уменьшается. Песчаные пласты лучше наполняются водой в лесной местности, но на открытых участках жидкость может полностью исчезать в жаркое время года.
• Межпластовые залежи воды находятся между двумя водоупорными горизонтами. Находятся на глубине от 20 до 80 м под давлением, поэтому при бурении иногда происходит выброс жидкости.
• Артезианский водоносный слой относится к разновидности межпластового. Для них также характерно повышенное давление. Плюс скважины, пробуренной к артезианскому слою в том, что уровень жидкости в ней всегда одинаковый. Более того, под действием напора зеркало воды находится высоко. Жидкость пригодна к употреблению без дополнительной фильтрации.

Скважина на воду

Как выглядит скважина на воду в разрезе?

Скважина на воду включает в себя основные элементы:

Обсадная труба

Обсадная колонна или труба укрепляет ствол скважины и изолирует внутреннюю часть ствола от попадания загрязненных вод. Колонна изготавливается из металлической или полимерной водопроводной трубы.

При бурении скважины в рыхлых грунтах или залегании водоносного слоя на большой глубине обустраивается бетонная подушка между трубой и грунтом вокруг ее основания.

Вторая обсадная колонна, которая перекрывает неустойчивые породы сверху, называется кондуктором.

Оголовок

Оголовок защищает ствол скважины от осадков и наружных загрязнений. Устройство представляет собой конструкцию с фланцем, крышкой и кольца из резины. На оголовок устанавливается насос. К оголовку подводятся электроэнергия и управляющие коммуникации.

С помощью оголовка создается герметичность ствола. Это позволяет создать низкое давление в стволе и увеличить дебит скважины.

Оголовки для скважины на воду изготавливаются из металла или пластика.

Адаптер

Устройство перенаправляет воду из обсадной трубы в трубопровод водоснабжения. Адаптер устанавливается ниже зоны промерзания на глубину около 2 метров.

Первая часть адаптера монтируется к обсадной трубе, вторая часть — к шлангу от насоса. Герметичность крепежа достигается резиновыми прокладками. Адаптер обычно изготавливается из бронзового сплава.

Кессон

Герметичная емкость для защиты оборудования скважины называется кессоном.

Кессон предохраняет скважину от промерзания, а также защищает от поверхностных вод и грязи.

Емкость изготавливается из пластика, металла или железобетона и размещается ниже зоны промерзания.

Пакер

Пакер отделяет внутреннее пространство ствола шахты от внешнего, а также укрепляет внутреннюю пластиковую трубу.

Различаются разбуриваемые, механические и гидравлические пакеры.

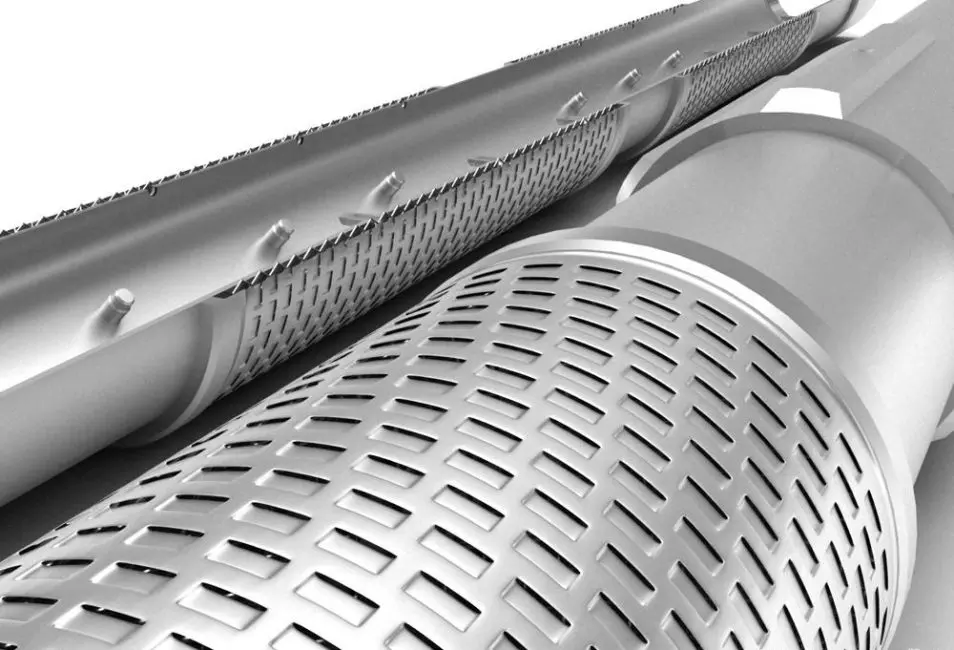

Донный фильтр

Донный фильтр очищает воду, отобранную из скважины, от твердых минеральных фракций.

Различают гравийный, перфорированный, щелевой и сетчатый типы фильтров.

Другое оборудование

Насос используется для подъема отобранной из скважины воды.

В скважинах глубиной до 15 метров используются самовсасывающие насосы. В более глубоких скважинах используются погружные насосы.

Гидроаккумулятор предохраняет трубопровод от гидравлических ударов, а также создает запас воды.

Гидроаккумулятор устанавливается после насоса. Внутри аккумулятора находится мембрана, которая обеспечивает давление.

Для обустройства скважин используются гидроаккумуляторы емкостью до 10 кубических метров.

Блок автоматики.

Для управления насосной системой устанавливаются реле давления и манометр.

При достижении заданного давления реле отключает насос.

Манометр устанавливается на гидроаккумулятор для контроля за давлением в системе.

Преимущества и недостатки колодцев

Для небольшого дачного дома, которым пользуются лишь в летний сезон, чаще обустраивают колодец.

Положительным свойствами такого источника является:

• простота и низкая стоимость монтажа;
• возможность ручного подъема воды, что актуально при сбоях в подаче электроэнергии;
• простота обслуживания.

Но у источника есть и недостатки:

• низкая производительность;
• подверженность влиянию внешних загрязнений;
• трудоемкость рытья и необходимость вывоза грунта.

Правильная схема водоснабжения частного дома из колодца здесь. Как правильно обустроить водоснабжение частного дома из колодца своими руками узнайте в нашей статье.

Возможно ли обустроить скважину своими руками, и как это сделать на https://klimatlab.com/vodosnabzhenie/kolodcy-i-skvazhiny/dlya-vody-svoimi-rukami.html

Тонкости при проходке

Способ разработки при расконсервации скважин и нефтяной залежи в целом.

Довольно часто колонны в скважину спускают секциями. Такой спуск является секционным, а сама колонна — многосекционной. При сложном бурении используют многоколонные конструкции горных выработок. В таких природных условиях буровые работы занимают много времени. В результате происходит значительный физический износ буровых и обсадных труб.

Для предотвращения преждевременного износа используют специальные протекторные кольца. Протекторы также относятся к конструкции скважины и представляют собой 2 резиновые оболочки в металлическом каркасе. Соединяются оболочки между собой с использованием металлических штырей. Протектор устанавливают на рабочих площадках или над ротором буровой при спусковых и подъемных операциях.

Для разделения пластов применяют цементирование. Производится цементирование с использованием специальных растворов. Цементный раствор готовят из специальных составов на воде с дополнительным введением химических ингибиторов и реагентов. Химия вводится для повышения качества, изменения характеристик и скорости твердения растворов. Эти растворы называются тампонажными. От тампонажного раствора напрямую зависит надежность разделения пластов и крепления конструкции скважины.

Донные фильтры

Для безопасного использования воды из скважины используют систему водоочистки.

Предварительная водоочистка необходима для удаления из воды механических фракций.

Самыми популярными приборами предварительной водоочистки являются фильтры.

Кроме очистки воды от примесей, фильтр:

• Предохраняет скважину на воду от размыва.
• Увеличивает напор воды.
• Защищает насос от засорения.

Гравийный

Гравийный фильтр задерживает мелкие и крупные частицы твердых пород.

Фильтр представляет собой засыпку ствола скважины гравием. Высота засыпки составляет до 2 метров.

Сетчатый

Фильтр представляет собой сетку с ячейками различной формы и диаметром. Сетка задерживает мелкие частицы твердых пород.

Сетчатые фильтры устанавливают в скважинах на глинисто-песчаных почвах.

Для изготовления фильтрующей сетки применяется нержавеющая сталь, которая имеет длительный срок эксплуатации до 50 лет.

Щелевой

Щелевой фильтр представляет собой трубу с продольными щелями. Фильтр выполняется из полипропилена или нержавеющей стали. В корпусе фильтра установлены фильтрующие пластины-сетки. Фильтрующие пластины предотвращают попадание в воду песчаных, гравийных и известковых частиц.

Дырчатый

Дырчатый фильтр является разновидностью щелевого фильтра и отличается от него формой отверстий.

Дырчатые фильтры устанавливают на глубоких скважинах при наличии рыхлых пластов, в которых содержатся песчаные зерна разного размера.

Проволочный

Фильтр состоит из перфорированной трубы, проволочного каркаса и отстойника.

Каркас изготавливается из стальной проволоки. Различаются два вида проволочного каркаса: с горизонтальной и вертикальной намоткой. Расстояние между проволокой в намотке устанавливается в зависимости от размера частиц примесей.
