Изучаем виды и размеры, которые должны иметь трубы для канализации

Трубы из керамики

Трубы для канализации из этого материала изготавливали еще в древности. Сейчас керамика продолжает пользоваться популярностью в определенных ситуациях. Все объясняется значительными достоинствами изделий:

1. Стойкость к химическим веществам. Обеспечивают возможность перемещения любых типов жидкостей;
2. Внутренняя поверхность практически не имеет шероховатостей. Это позволяет снижать риск появление засоров;
3. Не подвергается воздействию температуры;
4. Простая установка.

Однако среди недостатков тоже имеется хрупкость. Это накладывает определенные ограничения по процессу монтажа и транспортировке. Помимо этого нужно отметить небольшую длину отрезков труб. Это способствует увеличению числа стыков в магистрали.

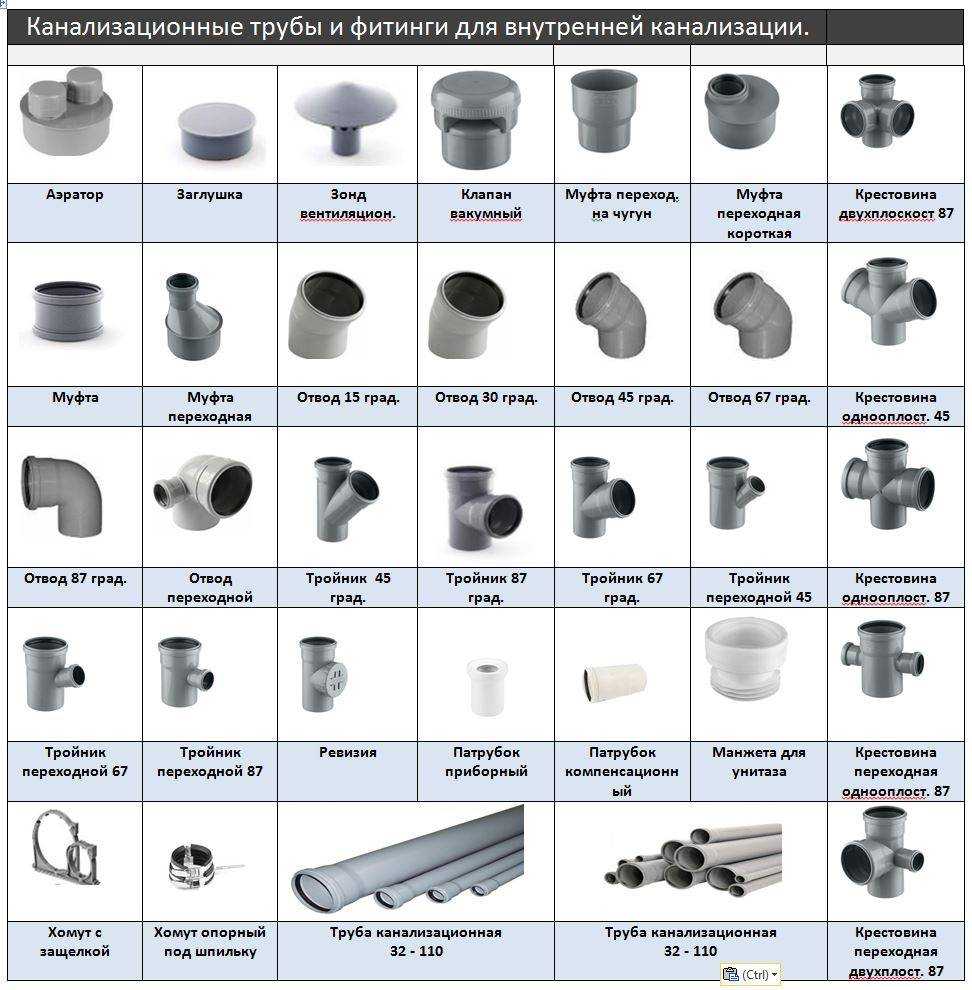

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

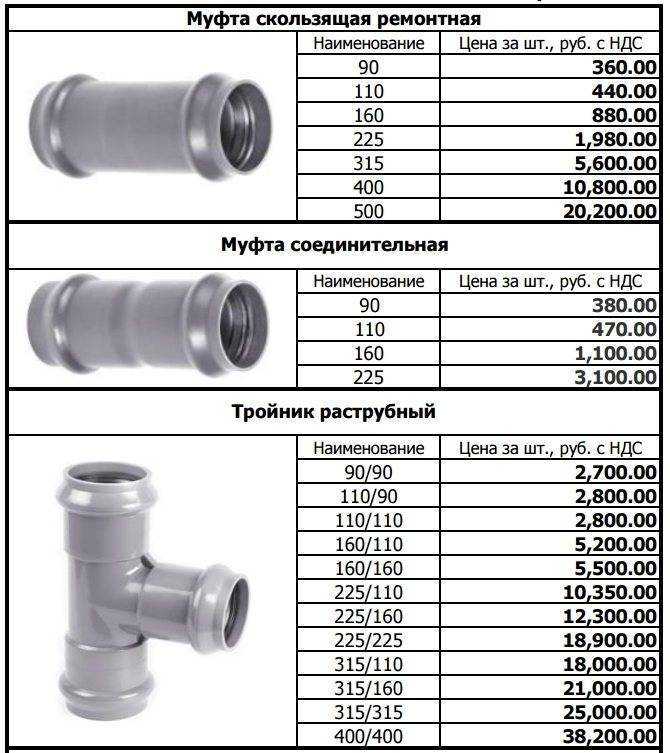

• соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
• муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
• ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
• компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
• переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
• переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
• колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
• тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
• крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
• крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
• крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
• вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
• вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
• сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
• хомут – монтажный крепеж труб.

Размеры и диаметры

Для каждой цели существует свой размер и вид пластиковых канализационных труб.

Полипропилен в диаметре бывает 32, 40, 50 и 110 мм, длина может варьироваться от 150 до 3000 мм.

Полиэтилен выпускают диаметром 40, 50, 90 и 110 мм. Диаметр труб ПВХ может быть от 10 до 315 мм, а длина — от 4 до 12 м.

Размеры канализационных пластиковых труб 110 мм для безнапорной канализации:

• длина с учётом раструба: 560, 1000, 2000, 3000,  4000, 6060 мм
• наружный диаметр: 110 мм
• внутренний диаметр — 103,6 мм
• толщина стенки 2,7-3,2 мм
• диаметр раструба: 125 мм
• OD/ID: 110/103,6 мм
• длина раструба: 60 мм

Как выбирать диаметр для подключения сантехнических приборов

Параметры для проектировки системы канализации:

• уклон;
• повороты: их количество и угол;
• способы соединения труб друг с другом, с арматурой и с сантехническими приборами.

Выбор диаметра для пластиковых канализационных труб зависит от того, для чего они будут применяться. Например, для стока унитаза необходим диаметр 100 миллиметров и больше, так как через трубу должен проходить большой объем воды за малый промежуток времени. В воде могут быть твердые элементы, которые не пройдут через меньший диаметр.

Для ванной и кухни подойдет размер в 50 мм. Несмотря на то что воды должно проходить много, сливается она гораздо медленнее, так что больший диаметр здесь не нужен.

1. 100 мм будет достаточно для организации канализационной системы в доме или квартире, в которых число сантехнических приборов не превышает разумного количества.
2. Для ванных комнат подойдет канализационная труба диаметром 50 мм — для сантехнических приборов размера будет достаточно.
3. Для зданий из 5 этажей используют диаметр 100 мм; если этажей больше, то размер увеличивают до 150 мм.
4. Общую сливную систему с несколькими стояками и выход к колодцу монтируют из труб 200 мм.

Гофрированные трубы из ПЭ

Двухшнековая экструзия дает возможность производства двухслойных труб.

Формируемые горячим методом стенки образуют монолит. Полости, полученные между стенками, значительно облегчают конструкцию. Внешняя гофрированная стенка придает нужную кольцевую жесткость, а гладкая внутренняя обеспечивает необходимые гидравлические характеристики.

Трубы канализационные П/Э получаемые при непрерывной экструзии имеют низкий вес, значительно упрощая их монтаж и транспортировку. Применяемые соединительные муфты с резиновыми уплотнителями обеспечивают герметичность. Высокая сопротивляемость деформации допускает укладку гофрированных труб на значительную глубину.

Гофрированные трубы на заводе

Муфты и втулки для соединений

Типоразмеры канализационных труб

Распространенная проблема эксплуатации – разобраться в размерах. Определение, какой нужен для дома или вашего проекта, — разочаровывающий и сложный процесс. Если вы раньше не работали с этой продукцией, ознакомьтесь с тремя важными деталями о размерах:

• внешний диаметр не соответствует размеру;
• график ПВХ важен;
• некоторые трубы несовместимы.

Размеры труб называются так по измерению внутреннего диаметра (отверстия), а не внешнего. При измерении он будет больше, чем фактический размер.

Если не уверены в характеристиках, почитайте маркировку. Каждый производитель сантехники маркирует свою продукцию по-своему, однако схема приблизительно одинакова – указаны диаметр, температурный порог и тип.

Фановый выход

Внутренняя часть канализации должна иметь поступление атмосферного воздуха. Его доступ обеспечивает фановый стояк. Он выходит обязательно через крышу. Диаметр выходной части должен совпадать с диаметром сточных труб снизу.

Через фановую трубу выходят ненужные запахи и выбрасываются в атмосферу так, что для жильцов это становится неощутимо. Вторая функция фанового выхода – запуск воздуха снаружи. По закону Бернулли без достаточного доступа произойдет прорыв гидрозатвора. При сбросе жидкости сильный поток может спровоцировать разряжение, водяная пробка затянется внутрь и откроет выход канализационным газам. Воздух в фановой трубе не допускает разряжение в стояке и предотвращает уход воды из гидрозамка.

В традиционную схему подключения канализации в загородном доме входит:

• Септик или биостанция, состоящая из нескольких емкостей с крышками и отверстиями в них, сквозь которые происходит забор воздуха из атмосферы.
• Приборы-потребители: ванна, унитаз, раковина;
• Фановый стояк.

Вся конструкция соединяется трубами канализации. Воздух, затянутый снаружи в септик, проходит по трубам к домашнему оборудованию, далее выводится через фановый выход. При одновременном сбросе воды из нескольких источников сила разряжение утянула бы гидрозатвор в канализационные трубы, но благодаря стояку происходит уравновешивание воздушных столбов.

Какой тип дренажного трубопровода лучше всего?

Хлорированный поливинилхлорид – это ПВХ с добавленной хлора, что делает ХПВХ подходящим для проточной водопроводной воды. Трубы сантехнические пластиковые выдерживают испытание десятилетиями. Когда требуется ремонт, поврежденные части можно удалить с помощью ручной пилы и дополнить клеями, что делает ХПВХ самым простым материалом для домашних канализационных труб и фитингов, когда дело доходит до обслуживания.

С другой стороны, он худший с точки зрения окружающей среды. Не только не подлежит переработке, его производство связано с высоким содержанием загрязняющих веществ. При формировании звеньев используются сильные токсичные химические вещества, хотя сантехнические трубы и переходники ПВХ для канализации не представляют угрозы качеству водопроводной воды.

Самый безопасный материал: полипропилен (ППР)

По всей Европе домовладельцы за последние 30 лет были удовлетворены новинкой – полипропиленом.

Полипропилен стоит значительно дороже. Установка – сложный процесс, требующий промышленных инструментов.

Оптимальный для канализации: ПВХ

С 1950-х годов стал предпочтительным материалом для трубопроводов сточных вод. Представляет собой твердый белый пластик, который легко идентифицировать по маркировке, где указан его диаметр, температурный порог и тип.

ПВХ – любимый материал строителей из-за устойчивой к ржавчине текстуры и бесконечной прочности.

Однако он не подходит для входящего потока воды – использование ограничено трубопроводами туалета и канализации из-за отсутствия термостойкости пластика.

Практика

Теория — это хорошо; однако большинству читателей куда полезнее практические советы. Какие особенности имеют разные трубы — мы разобрались; но какие лучше при монтаже бытовой канализации?

Лично для себя я сформулировал ответ так:

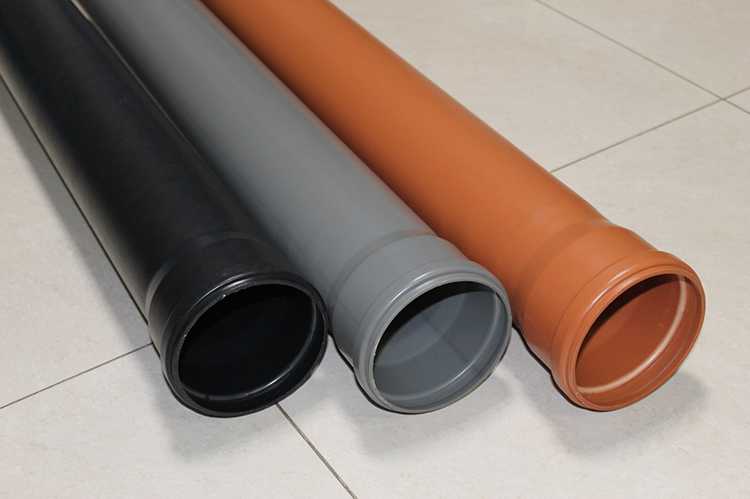

В квартире или частном доме можно смело использовать серые трубы из ПВХ. Их шумность компенсируется прокладкой по подвалу или через технические помещения. Там, где это невозможно, сооружаются разборные короба из ГКЛ или стеновых панелей;

Канализационная лежневка в моем доме вынесена в подвал.

При наружном монтаже можно смело использовать оранжевую трубу из того же ПВХ. На участках с повышенными нагрузками она укладывается в закрытый железобетонный лоток. Такое решение гарантирует целостность канализации при любых нагрузках.

Диаметр пластиковых труб для канализации и другие размеры

Пластиковые и стеклопластиковые трубы

1. Поливинилхлоридные трубы (ПВХ). Изделия легко устанавливаются, без проблем транспортируются, выдерживают воздействие химических веществ, содержащихся в канализационных стоках. Кроме того, поверхность всех видов пластиковых труб абсолютно гладкая, что говорит об их максимальной пропускной способности. Минус труб из ПВХ – невозможность эксплуатации при температурах свыше 40 градусов по Цельсию. Маркировка канализационных труб ПВХ выглядит следующим образом: трубы для внутренней канализации маркируются серым цветом, а для наружной – оранжевым.
2. Полипропиленовые трубы (ПП). Имеют все описанные выше преимущества, но могут работать при высоких температурах – до 80 градусов, поэтому их часто используют для подключения стиральных и посудомоечных машин. Маркируются серым цветом. Помимо обычных трубы, из полипропилена изготавливаются гофрированные двухслойные изделия, применяемые при обустройстве наружных канализационных сетей.
3. Полиэтиленовые трубы (ПВП). Изготавливаются из полиэтилена. Достоинства: высокая прочность, малый вес, хорошая гибкость, легкий монтаж. По способности работать в условиях высоких температур находятся между ПП и ПВХ трубами. Для обустройства наружных систем изготавливаются двухслойные и гофрированные изделия.
4. Стеклопластиковые трубы. Основной материал для изготовления – полиэфирная смола, армированная стекловолокном. Положительные качества стеклопластиковых труб: высокая механическая прочность, легкий монтаж, способность выдерживать температурные перепады, устойчивость перед химическими веществами, простота транспортировки. К недостаткам данных изделий можно отнести очень высокую стоимость и немалый вес.

Заключение

Как выбрать трубы для канализации: отличительные особенности разных видов

Прежде чем приобрести трубу для канализации, надо точно знать место её установки. От этого напрямую будут зависеть требования, предъявляемые к размерам и материалу, из которого она изготавливается. Предлагаем познакомиться с отличительными особенностями труб разного вида.

К выбору труб стоит подойти ответственноФОТО: lipetskmedia.ru

Наружная

Данный вид труб для канализации рассчитан на значительную эксплуатационную нагрузку. Имеют стенки с большой толщины. Устойчивы к воздействию большинства негативных факторов. Минимальные поперечные размеры 200–300 мм для обеспечения достаточной пропускной способности. Для изготовления используются различные материалы: чугун, пластик, керамика, бетон. Последний получил наибольшее распространение.

К отличительной особенности стоит отнести необходимость теплоизоляции. Даже если по своим техническим характеристикам материал допускает эксплуатацию при отрицательной температуре, при возникновении значительной нагрузки труба может растрескаться.

Наружные имеют большой диаметрФОТО: theindustryanalysis.co

Внутренняя

Данный вид труб используется для подключения к канализации сантехнических приборов и бытовой техники, для работы которых требуется вода. Его основным назначением является перенаправление стоков во внешнюю канализацию. Монтируется в условиях ограниченного пространства, а потому имеет небольшие поперечные размеры. Изготавливается преимущественно из пластика. Для внутренних труб характерна:

• отличная пропускная способность. Внутренняя поверхность выполняется абсолютно гладкой, чтобы предотвратить образование мыльных либо жировых отложений, скопления мусора;
• невысокая цена. Они обходятся намного дешевле изделий, предназначенных для устройства наружной системы;
• возможность соединения с помощью фитингов. Последние позволяют сформировать различные конструкционные элементы. Фитинги используются для разветвления трубопроводов либо формирования изгиба под нужным углом.

У внутренних небольшие поперечные размерыФОТО: vikplast.by

Напорная

Напорные трубы приобретают для систем, в состав которых входит насос. С его помощью обеспечивается стабильная работа канализации для нескольких санузлов и создаётся необходимый уровень давления в автономных канализационных системах.

Наличие насоса приводит к постоянному изменению давления на трубы. Чтобы обеспечить стабильную работу конструкции, последние изготавливаются достаточно прочными и надёжными. Как правило, у них большая толщина стенки.

Напорные выдерживают значительную нагрузкуФОТО: pipe.uz

Самотёчная

Используется при монтаже внутренней канализации и частично внешней. Как правило, устанавливается в одноэтажных строениях. Рассчитана на эксплуатацию при нормальной нагрузке. Повышенную не выдерживает.

Безнапорные не рассчитаны на большую нагрузкуФОТО: vladtermo.ru

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

2. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

3. Почвенная полевая фильтрация
4. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

5. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

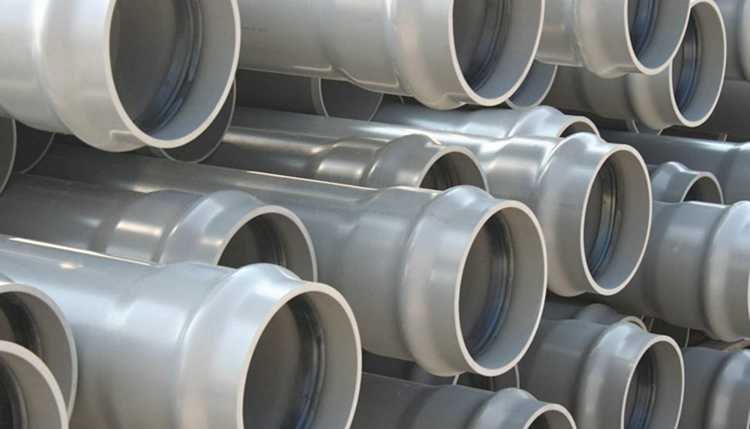

Трубы из поливинилхлорида

Поливинилхлорид является одним из наиболее доступных материалов. Трубопроводы канализации из этого материала обладают следующими достоинствами:

• Полированные стенки. Не образовываются отложения;
• Высокопрочные;
• Устойчивость к низким температурам. Она не потрескается даже, если полностью промерзнет;
• Небольшой вес;
• Легкость установки;
• Устойчивость к коррозийным воздействиям;
• Низкая цена;
• Высокий уровень износостойкости.

Основным недостатком является температурное удлинение изделия. Именно поэтому они не используются в магистралях, в которых транспортируются жидкости температурой более 60⁰С.

Параметры подобной продукции могут изменяться в зависимости от типа производства. Так, сейчас можно найти трубы ПВХ однослойные и трехслойные. Изделия можно разделить по жесткости:

• Класс «S». Жесткие. Используются для прокладки на глубине до 8 метров. Наибольшая толщина стенок.
• Класс «N». Среднежесткие. Для глубины 2-6 метров.
• Класс «L». Легкие. Глубина 0,8-2 метра.

Размеры фитингов для канализационных труб

Изготовление фасонных частей основано на полном соответствии диаметрам труб, что позволяет добиться герметичности стыков, а так же отвечает определенным стандартам. Размеры ПВХ фитингов разнообразны, как и варианты сборки систем канализации.

Наиболее востребованные размеры коммуникационных деталей представлены в таблице.

Таблица 1

Наименование фитинга	Тип канализации	Рабочий диаметр, мм	Возможный угол стыка, град.	Длина без раструба, мм
Муфта	Внутр.	32; 40; 50; 110	—	120-320
Наруж.	110; 160; 200; 250; 315; 400; 500	—	125-326
Ревизия	Внутр.	50; 75; 110	—	167-184
Наруж.	110; 160; 200; 250; 315	—	184-500
Патрубок компенсац.	Внутр.	50; 110	—	170-250
Наруж.	110; 200; 400; 500	—	180-320
Переходник, редукция	Внутр.	50/32; 50/40; 110/50	—	40-82
Наруж.	110/160; 16/200; 200/250; 250/315; 315/400	—	125-244
Колено, отвод	Внутр.	32	45/15/30/90	15-25
40	45/15/30/90	30-47
50	45/15/30/90	50-76
75	45/15/30/67/90	81-93
110	45/15/30/67/90	93-190
Наруж.	110	45/15/30/67/90	93-190
160	45/15/30/67/90	124-267
200	45/30/67/90	179-327
250	45/15/30/90	193-422
315	45/15/30/90	219-502
400	45/15/30/90	328-615
Тройник	Внутр.	32/32	45	98
40/40	45/90	106-95
50/50;	45/90/67	121-106
110/50	45/90/67	166-147
110/75	45/90/67	166-152
110/110	45/90/67	217-177
Наруж.	110/110	45/90/67	235-188
160/110	45/90/67	252-209
160/160	45/90/67	326-262
200/110	45/90/67	308-241
200/200	45/90/67	396-304
250/110	45/90/67	460-307
250/250	45/90/67	502-407
315/160	45/90/67	466-327
315/315	45/90/67	609-497
400/160	45/90/67	553-540
400/200	45/90/67	570-600
400/400	45/90/67	845-735
Крестовина одноплоск.	Внутр.	50/50/50	90/45	232-198
110/50/50	90/45	276-231
110/110/110	90/45	382-201
Наруж.	110/110/110	90	201
160/160/160	90	274
Крестовина двухплоск.	Внутр.	110/50/50 универсал	90	180
110/110/50 левая, правая	90	180
Наруж.	110/110/50 левая, правая	90	180
Заглушка, пробка	Внутр.	40; 50; 110	—	27-38
Наруж.	110; 160; 200; 315; 250; 400	—	38-95
Аэратор	Внутр.	50; 110	—	27-38
Сифон	Наруж.	110; 200;160	—	449-734
Обратный клапан	Наруж.	110; 200; 160; 250	—	246-418
Седёлка	Наруж.	200	45/90	390-322
Хомут	Внутр.	40; 50; 110	—

Внутренние размеры (диаметры) фасонных частей канализационных труб сохраняются неизменными благодаря гладкости стенок

Чтобы места стыков не засорялись, также важно подобрать правильный угол присоединения и соблюдать уклон труб. Чем меньше угол отвода, тем более плавной будет траектория движения сточных вод

Ассортимент ПВХ фитингов постоянно расширяется, конструкции и размеры совершенствуются. Новая трубная продукция и накопленный опыт значительно облегчили работу по сооружению канализационных систем любой сложности.

Особенности проведения монтажных работ

Если монтаж канализационного трубопровода выполняется самостоятельно, что вполне реально, то при этом важно учитывать некоторые особенности выполнения работ. К таковым особенностям относятся:

1. Пластиковые изделия, в зависимости от чугуна, более тонкие и хрупкие, поэтому для обеспечения дополнительной защиты рекомендуется помещать их в специальные коробы, кожухи или пенопластовую скорлупу.

1. Когда соединяется труба с раструбом, нужно снять фаску с внешней стороны изделия, которое будет помещаться внутрь раструба. При этом обязательно нужно удалить заусеницы во внутренней полости трубы, чтобы исключить образование засора.

1. Чтобы упростить процесс соединения двух труб, прибегают к применению смазывающих материалов: Солидол, Глицерин или Литол.
2. Горловина трубы фиксируется при помощи хомута, так как уплотнительные кольца не способны обеспечить необходимую жёсткость конструкции.
3. Фиксация канализационных трубопроводов в помещении хомутами проводится через каждые 50 см.

1. Монтаж наружного трубопровода рекомендуется осуществлять на глубине не менее 50-70 см. Наличие уклона такого трубопровода позволит исключить возникновение застоя и засора трубы.

1. При повышенной нагрузке рекомендуется использовать гофрированные канализационные трубопроводы.

Пластиковые канализационные изделия характеризуются эффективностью в отличие от своих чугунных аналогов. Если возникла необходимость ремонта канализации или сооружения нового стока, то для сооружения рекомендуется отдать предпочтение именно новому виду материала – пластику.

Цвет труб: о чем он говорит

Придя в строительный магазин, на стеллажах можно увидеть несколько видов канализационных труб, отличающихся по цвету, но изготовленных из одного и того же материала. Тем самым производители облегчили потребителям жизнь, придав изделиям в зависимости от сферы применения, соответствующую расцветку

Таким образом, для того, чтобы приобрести, например, трубы для внутренней канализации достаточно обратить внимание на продукцию серого цвета. Существуют и другие расцветки

Вкратце рассмотрим, что они значат для потребителя.

Оранжевая труба. Такое изделие используется в качестве трубы для наружной канализации. Её стенки обладают большой жёсткостью и выдерживают высокое давление, в том числе наружное. Годятся оранжевые трубы и для прокладки канализации в земле, и не стоит переживать, что через несколько лет придётся их менять.

Зелёная труба. В такой цвет окрашены дренажные трубы. Они могут быть гибкими и жёсткими. Их поверхность перфорирована, благодаря чему вода проникает вовнутрь изделия. Прочность стенок позволяет выдерживать немалый слой грунта. Кроме того, зелёной дренажной гибкой канализационной трубе присуща высокая степень устойчивости к перепадам температур.

Серая труба. Как было сказано выше, выбор трубы канализационной серой – лучшее решение для обустройства внутренней части системы отвода стоков загородного коттеджа или дачи. С ней легко работать, она не боится коррозии и весьма долговечна. Ввиду невысокой устойчивости к механическим нагрузкам, серая труба непригодна для организации наружного трубопровода.

Белая труба. По частоте использования её нельзя сравнивать даже с черной канализационной трубой. Изделию данного типа отдают предпочтение люди, стремящиеся не испортить эстетику своего жилья.

Трубы белого цвета применяют для устройства канализации внутри помещения, это одни из немногих типов изделий, которые можно склеивать

Чёрная труба. Такие изделия можно встретить гораздо реже, чем оранжевые и серые сантехнические трубы канализации. Изготавливаются они из полиэтилена низкого давления. Сфера применения канализационных черных труб — прокладка как внутреннего, так и наружного трубопровода. Однако необходимо учесть, что существует определённый диапазон давления и температур, которые они способны выдержать.

Самостоятельно данные изделия используются крайне редко. Наиболее широкое распространение они получили в качестве защиты кабелей коммуникаций. Некоторые модификации черных труб можно применять в качестве дренажных. Отличить их можно по наличию на поверхности множества отверстий.

Из какого материала бывают трубы?

В производстве труб для внутренней канализации применяются следующие материалы:

• Чугун. Еще десять лет назад такие трубы монтировались при обустройстве всех сточных систем. Однако с развитием технологий таким изделиям на смену пришли трубы для канализации пластиковые.
• Поливинилхлорид (используется чаще всего).
• Полипропилен (считается оптимальным материалом);
• Полиэтилен (применяется крайне редко).
• Медь и сталь. Такие трубы под канализацию используются еще реже, нежели полиэтиленовые. Объясняется эта особенность высокой стоимостью.

Многообразие изделий из ПВХ Даже тот факт, что ПВХ изделия пользуются наибольшим спросом у потребителей, списывать остальные перечисленные модели нельзя. В некоторых ситуациях, идеальным вариантом остаются чугунные и даже медные детали.

Применение элементов трубопроводов для различных видов канализации

Фитинги для внутренней канализации

Система внутренней канализации прокладывается до обустройства водоснабжения. При прокладке внутренней канализации следует учитывать, что в систему возможен сброс горячей воды из посудомоечной машины или из мойки.

Фасонные части должны выдерживать температуру до 75оС (кратковременно допускается до 95оС). Полипропилен обладает такими свойствами.

Фитинги из полипропилена устойчивы не только к высокой, но и к низкой температуре (при промерзании не происходит растрескивание). При сборке всех элементов трубопровода необходимо учитывать расширение материала при сбросе горячей воды, поэтому детали соединяют не «до упора». Гладкая внутренняя поверхность не дает отложениям налипать на стенки, что предотвращает образование заторов.

Полипропиленовые фасонные части для внутренней канализации

В системе внутренней канализации также применяются компрессионные фитинги, которые обычно идут в комплекте с оборудованием (например, водонагреватель).

Использование компрессионных фитингов позволяет соединять элементы трубопровода без пайки, сварки и склейки. Для соединения применяют только два ключа, а демонтаж производится с помощью всего одного ключа.

Фасонные части для наружной канализации

Для прокладки наружной системы канализации применяют  трубы и фитинги из ПВХ. Фасонные части канализационных труб ПВХ благодаря высокой кольцевой жесткости выдерживают давление грунта, под воздействием сточных и грунтовых вод не поддаются разрушению изнутри и снаружи. Расположенные в раструбах уплотнительные кольца придают системе герметичность. Система легко монтируется и демонтируется в случае необходимости.

Применяя для прокладки трубопровода трубы и фитинги для ПВХ труб канализации, вы экономите не только во время строительства, но и в будущем, так как система не потребует расходов на обслуживание и ремонт в течение многих лет эксплуатации.

Как правильно подобрать трубы ПВХ для канализации

На эскизе будущей канализационной системы рекомендуется указать длину и ширину трубы, угол наклона, места соединения с сантехникой и т. д. По рисунку рассчитать количество водопроводной арматуры, соединительных элементов, фитингов. Перенести схему на стены и пол, перепроверить ее значение и расчеты. После этого можно начинать штробирование канав под конструкцию. Их размеры должны совпадать с диаметром труб.

Как правильно подобрать трубы ПВХ для канализации

Выходящая частная труба должна соответствовать ширине стояка, в который она входит. В многоэтажных домах диаметр магистрали может быть как 110 мм, так и 200 мм, в зависимости от количества квартир в доме. Если к подземной коммуникации присоединено несколько домов, то размер диаметра может достигать 300 мм и больше. Подземные соединения чаще всего фланцевые, а надземные – раструбные.

Фильтрующие колодцы

Монтаж канализации частного дома своими руками возможно и другими способами. Так, наружная часть выполняется в виде фильтрующих колодцев. Это становится возможным на мергелевых или песчаных грунтах с высокой проницаемостью.

Состав фильтра в данном случае неоднороден:

• в нижней части насыпается слой доменного шлака толщиной до полуметра;
• затем идет слой из гравия фракцией от 15 миллиметров;
• верхний слой правильно насыпать из битого кирпича, проявляющего сильные адсорбирующие характеристики.

На верхних слоях такого фильтра осаждаются крупные компоненты фильтрата, далее – более мелкие. Фильтрующие колодцы эффективны, если используется биологическая очистка стоков. В фильтре постепенно развиваются аэробные бактерии, способные перерабатывать органику, содержащуюся в сточных водах.

Возможен и часто применяется способ утилизации отфильтрованной жидкости по дренажным канавам в ближайший водоем. Сточная вода в дренажной канве проходит дополнительную очистку, проходя через гравийно-песчаный фильтр.

Обустройство дренажного колодца канализации

В общем, фильтрующий колодец представляет собой переходную ступень от выгребной ямы к септику. Если добавить в емкость еще один отсек с аэрационной установкой, можно получить полноценный септик. Распыленный воздух активно окисляет биомассу стоков, образуя еще один иловый бактерицидный слой, в данном случае он представлен анаэробными бактериями.
