Пнд трубы для скважины: технические характеристики, размеры и особенности пнд изделий

Преимущества

Для обсадных труб могут использоваться стальные, асбоцементные и рассматриваемые нами полиэтиленовые изделия круглого сечения. Но только ПНД трубы объединяют в себе лучшие качества и свойства, благодаря которым они заняли достойное место среди аналогов. Материал не ржавеет, как металл, и не оказывает вредного воздействия на питьевую воду, как асбоцемент. Кроме того, изделия из полиэтилена низкого давления:

имеют малый вес, облегчающий монтаж и транспортировку;
экологичны, что важно для питьевой воды и безопасно для подземного источника;
устойчивы к подвижкам грунтовых слоев;
просто и надежно стыкуются – соединения получаются герметичными;
обладают гладкими стенками, что способствует хорошей пропускной способности;
морозостойки, поэтому могут применяться в разных климатических зонах;
не гниют и не поддаются разрушению микроорганизмами;
не окисляются;
не деформируются, что отражается на отсутствии сужений внутреннего пространства;
служат долго, не вызывая существенных проблем;
обрабатываются химическими реагентами, применяющимися для дезинфекции.

В настоящее время обсадные трубы ПНД для скважин начинают пользоваться все большей популярностью. В связи с этим отслеживается положительная тенденция к увеличению производства данного вида продукции. Но не все компании, к сожалению, могут гарантировать качество своей продукции на должном уровне. На рынке нередко встречаются подделки, поэтому приобретать трубы рекомендуется в организациях, имеющих положительные отзывы потребителей и с уважением относящихся к своим клиентам.

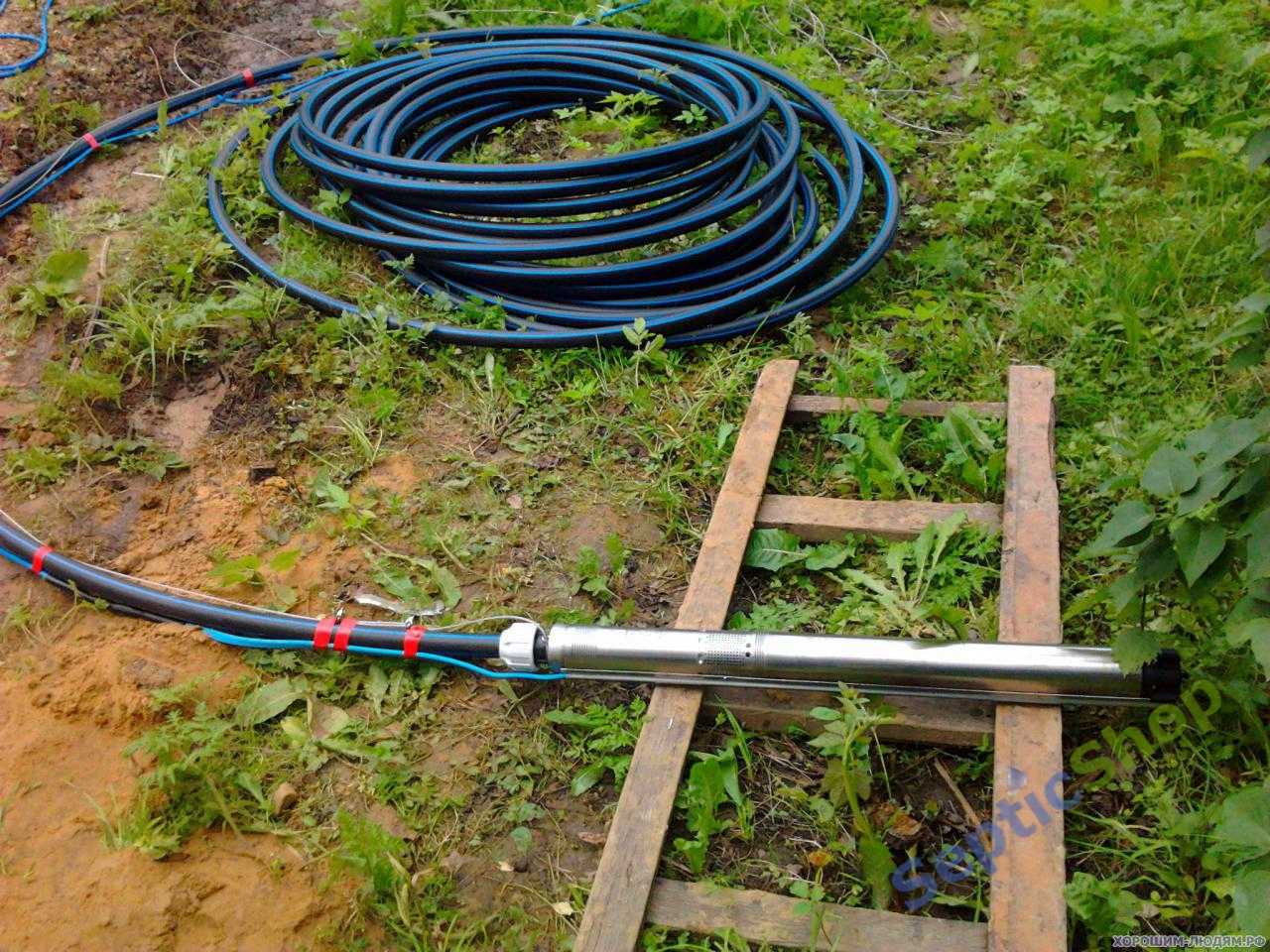

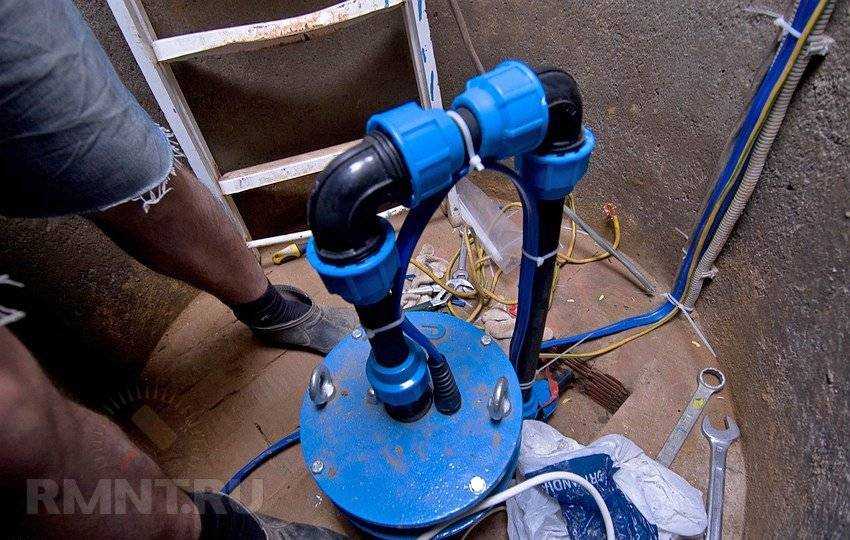

Трубы ПНД для насоса и скважин

Как видно из всего вышесказанного, трубы ПНД имеют очень большое распространение и множество сфер применения. Отдельно необходимо сказать про те изделия, которые используются для насоса, а также про обсадные материалы.

Еще совсем до недавнего времени для погружного насоса были пригодны только металлопластиковые трубы, которые монтировались на фитинги. Однако сегодня осуществить прокладку магистрали можно используя изделия ПНД высокой плотности. Среди них выделяют как напорные, так и безнапорные. Вторые используются, как дренажные или канализационные. Первые же применяются во всех системах подачи воды.

Трубы пнд для скважин

Обсадная труба используется для обсадки артезианских скважин. Обсадная колонна позволяет укрепить стенки скважины, устроить водоснабжение для дачи, осуществить направленное бурение и так далее.

Обсадная колонна для дачи довольно прочная, что позволяет забивать ее в грунт. Прочность достигается за счет применяемых материалов и способа изготовления, суть которого состоит в экструзии ПНД.

Такие изделия могут наделяться резьбой или идти без нее. В зависимости от этого выполняется либо фитинговое соединение, либо резьбовое.

Обсадная колонна для дачи с резьбой и без нее имеет следующие характеристики:

• Величина диаметра от 90 до 180 мм. Есть изделия и большого диаметра;
• Толщина стенок лежит в пределах от 7,3 мм до 14;
• С резьбой (в подавляющем большинстве случаев) или без нее (крайне редко);
• Длина 4 м, но имеются отрезки и большого размера, например, до 12 метров.

Надо сказать, что при изготовлении скважины для дачи, может быть применена обсадная колонна из ПНД, а также магистраль подачи воды из ПНД и отдельный элемент защиты электропроводки.

Тут же следует отметить и то, что, как правило, обсадные элементы имеют более толстые стенки, то есть они более прочные. Поскольку такое изменение влечет к повышению стоимости, то использовать их как дренажные каналы, или каналы защиты проводки просто нецелесообразно. Напротив, при сильно рыхлых грунтах, то есть там, где боковое давление намного меньше, чем, например, в глиняных грунтах, применяют в качестве обсадной колонные обычные изделия большого диаметра.

Обсадные ПНД трубы

Особенности монтажа

Перед началом буровых работ определяют глубину залегания водоносного слоя и приблизительный дебит будущей скважины. Это можно узнать, сверившись с геодезическими данными соседей (если у них на участке также есть скважина), либо с помощью специальных карт местности. Бурят скважину с помощью буровых установок, причем первые 3 метра – с помощью бура большего диаметра, а затем – меньшего. По достижению водоносного слоя в скважину устанавливают первую трубу.

Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения

Собственно процесс укрепления стенок скважины выглядит так:

• после установки первой трубы меньшего диаметра на нее наращивают следующую, используя раструбное резьбовое соединение;
• таким способом устанавливают и последующие трубы, исходя из глубины скважины;
• промежуток между стенкой скважины и внешней частью трубы заполняют жидким цементом или мелким щебнем для неподвижной фиксации сооружения;
• верхнюю часть обсадной трубы, достигающую глубины промерзания грунта, утепляют с помощью любого теплоизолирующего материала (минеральная вата, пенопластовая или полистирольная скорлупа);

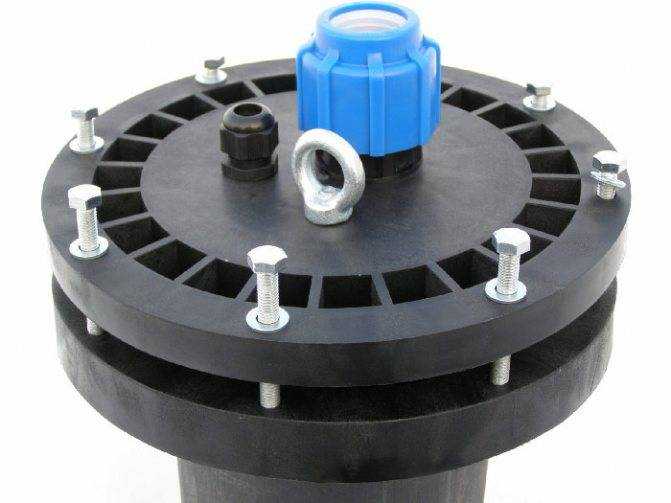

• видимую часть трубы скважины закрывают специальной пластиковой заглушкой и оформляют в виде небольшого колодца.

Важно также не опускать обсадную трубу впритык ко дну скважины – изделие не должно опираться в грунт, а доходить только до кровли водоносного слоя. В противном случае такая ошибка в установке приведет к снижению дебита скважины и преждевременному разрушению обсадной трубы. В процессе установки труб в скважине их диаметр сокращается по мере углубления

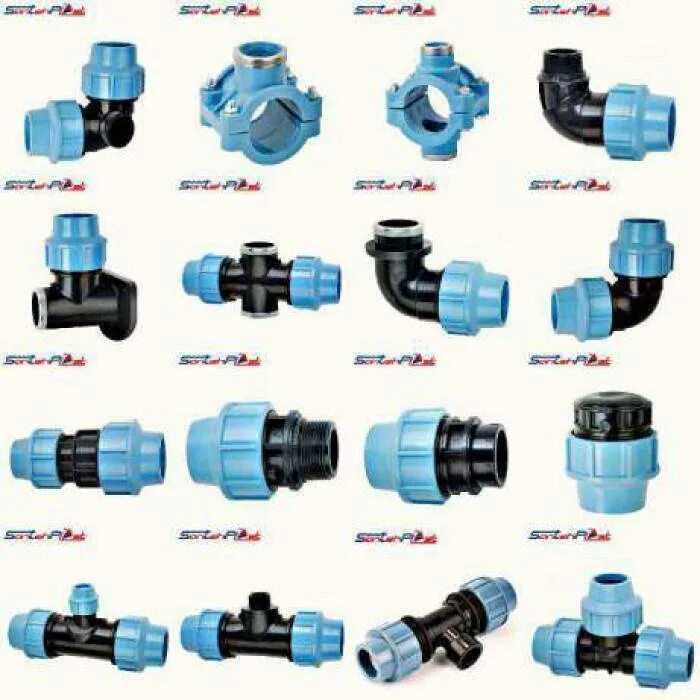

Для соединения двух труб разного диаметра необходимы специальные фитинги – переходники соответствующего внутреннего и наружного размера резьбы. Чтобы правильно поместить обсадную трубу в скважину, в буровое отверстие сначала погружают трубы меньшего диаметра (например, 125 мм), затем с помощью фитингов на них устанавливают изделия обычного размера. На глубине первых 3-5 метров от поверхности земли должны быть установлены трубы большего размера

В процессе установки труб в скважине их диаметр сокращается по мере углубления. Для соединения двух труб разного диаметра необходимы специальные фитинги – переходники соответствующего внутреннего и наружного размера резьбы. Чтобы правильно поместить обсадную трубу в скважину, в буровое отверстие сначала погружают трубы меньшего диаметра (например, 125 мм), затем с помощью фитингов на них устанавливают изделия обычного размера. На глубине первых 3-5 метров от поверхности земли должны быть установлены трубы большего размера.

Рекомендуем ознакомиться: Труба медная для системы отопления

Обсадные трубы из асбестоцемента

Их востребованность постепенно уменьшается.

Однако трубы из асбестоцемента все еще применяются благодаря положительным качествам:

• отсутствует риск развития коррозии;
• при контакте с водой материал не выделяет токсичных веществ;
• длительная эксплуатация.

Обсадные трубы из асбестоцемента.

Однако недостатков при использовании труб данной группы обнаруживается больше:

• на торцах не предусмотрена резьба, что способствует уменьшению прочности стыка;
• асбестоцемент — хрупкий материал;
• внутренняя поверхность трубы загрязняется быстрее аналогов, что обусловлено пористой структурой бетона;
• трубы из асбестоцемента не считаются безопасными, т. к. есть вероятность, что они содержат канцерогенные вещества.

В чем отличие от труб ПНД

Трубы ПНД производятся из полиэтилена низкого давления, который проходит особую обработку и в результате обретает пластичность и высокую стойкость к температурным воздействиям. Трубы ПНД – основной конкурент ПВХ труб в сфере обустройства внутридомовых инженерных систем. Чаще всего ПНД используется для установки систем холодного водоснабжения и хозяйственно-бытовой, дренажной и ливневой канализации безнапорного и напорного типа.

Основные различия изделий из ПНД и ПВХ:

• в отличие от труб ПНД, которые монтируются только встык или методом электромуфтовой сварки, трубы ПВХ могут соединяться раструбным способом с помощью собственной резьбы, в том числе с использованием различных фитингов;
• ПНД более стоек к низким температурам, тогда как ПВХ трубы могут трескаться на морозе (но для установки в скважине это не проблема, поскольку в этом случае изделия располагаются ниже глубины промерзания грунта);
• трубы из ПВХ дешевле аналогов из ПНД в среднем на 10-20%, но все зависит от конкретного производителя и марки изделий.

Общими свойствами ПВХ и ПНД труб является стойкость к агрессивным химическим веществам, способность выдерживать высокие температуры от 60 до 80°С, а также высокая механическая прочность.

Бурение с установкой

Для организации автономного водоснабжения применяется пошаговая инструкция, выполнение которой гарантирует успешный монтаж объекта. Плановая последовательность работ предусматривает следующие действия:

1 ) Заказать в специализированной организации геологическую оценку местности для определения места бурения под шахту с оценкой глубины водоносного горизонта, степенью его влагонасыщенности и потребительских свойств воды.

2 ) Определиться с назначением выработки и обсадной трубой для скважины:

• верховодка: используется на технические нужды с минимальной глубиной бурения. В качестве обсадной колонны применяются пластиковые изделия с резьбовым соединением;
• на песок: вода используется на общедомовые нужды и как питьевая. Для колонны применяются пластиковые или металлопластиковые конструкции;
• артезианская: с большой глубины из скальных карстовых пород. В качестве обсадной колонны применяются изделия с резьбовым соединением: усиленные сварные стальные, металлопластиковые или цельнотянутые стальные, в зависимости от глубины скважины и сложности породы.

3 ) Бурение верховодки (абиссинский колодец: глубина до 12 метров) и скважины на песок (водоносный горизонт 12–50 метров) можно выполнить своими руками, используя ручной винтовой бур или автобур.

• для бурения в слой верховодки применяем шнек диаметром 40–70 мм;
• используем ПНД 32–63 мм;
• бурение выполняем винтовым шнеком с промывкой, с помощью центробежного насоса, установленного снаружи. Для достижения требуемой глубины используются штанги длиной 2–5 метров;
• после достижения водоносного слоя производим обсадку выработки трубой ПНД с установленным в ней фильтром длиной 2,5 метра и откачиваем мутную воду;
• бурение скважины на песок выполняется буром диаметром 146 мм, для обсадки выработки используется труба ПНД 125 мм;
• для очистки воды к первой обсадной трубе крепится фильтр, у которого диаметр больше диаметра трубы. Остальные изделия последовательно соединяются на резьбу с опущенной в скважину частью колонны до достижения фильтром водоносного слоя. Для лучшей очистки воды фильтр в конструкции засыпается щебнем;
• в колонну опускается скважинный насос с водоподъемным шлангом, который через адаптер, встроенный в обсадку, соединяется с наружным водоводом и производится откачка мутной воды до появления чистой.

4 ) Выработку артезианской (на известь) скважины, глубиной 50–200 п/м осуществляют с помощью спецтехники. Применяются четыре водоподъемных варианта с использованием металлических обсадных изделий:

• обсадка доходит до известкового пласта, а затем открытым стволом меньшего диаметра бурят до водного горизонта;
• используются две обсадных нитки. Первая доходит до пласта известняка, а вторая, перфорированная, меньшего размера, через пласт до водоносного слоя;
• для защиты от смешения верхних вод с артезианскими используют кондуктор – второе изделие большего диаметра, чем обсадка, установленное в верхней части выработки;
• когда известковый слой неоднороден, монтируют три трубы. Первую обсаживают до сложного слоя, вторую, меньшего диаметра, до известняка, третью – меньше чем у второй, до водоносного слоя.

Глубинный насос устанавливается в нижних трубах.

Преимущества ПВХ труб

Изначально обсадные поливинилхлоридные обсадные трубы используются для укрепления стенок скважины. Труба защищает от обрушения почвы и может защитить от передвижения пластов.
Примечательно, что обсадные трубы выполняются из составляющих, которые не реагируют в комплексе на химические и минеральные вещества. Специалисты отметили, что поливинилхлорид может выдерживать даже длительное воздействие кислот.

Пластиковые обсадные трубы не подвержены коррозии. Они не меняют качества воды, которая протекает по ним. Следовательно, изделие полностью безопасно для здоровья людей.
Обсадные трубы могут применяться в любой климатической зоне, температура которой может колебаться от минус шестидесяти до плюс восьмидесяти градусов.

Действительно, поливинилхлоридные трубы могут прослужить более полувека. Если не будет каких-то непредвиденных ситуаций, то материал, наверное, прослужит и дольше. Например, пластиковая бутылка разлагается в природе примерно четыреста лет.

Стоимость поливинилхлоридных труб – это отдельная тема. Чугун или сталь, а также асбестовые трубы стоят намного дороже, чем пластик. Пропускная способность обсадных поливинилхлоридных труб намного выше, чем у других материалов. Это означает, что скорость буровых работ увеличивается.

Несмотря на то, что трубы имеют небольшой вес, они достаточно прочные. С их помощью можно обустраивать любые скважины. Материал намного тяжелее, чем вода. Поэтому из земли трубы не вылезают.
Но есть и некоторые недостатки обсадных труб. К примеру, при обустройстве скважины разрешается использовать ПВХ обсадные трубы на глубине не более ста метров. При этом ствол должен быть абсолютно ровным. Дело в том, что механические свойства прочности пластика намного меньше, чем у стали. Оптимальный вариант – это глубина в пятьдесят метров.

Обзор технических характеристик

Все ПНД трубы характеризуются параметрами и их значениями, которые представлены в таблице.

Параметр	Значение
Сферы применения	Источники воды скважинного типа, напорные трубопроводы, для насоса, защиты электропроводки скважинного насоса, основа безнапорной канализации, газовые магистрали
Материал производства	Полиэтилен
Окраска	Синяя для воды, черная, серая, черная с синими полосами (для воды), черная с желтыми полосами (для газа)
Срок эксплуатации	Пятьдесят лет, но возможно и дольше
Гибкость	Хорошая (даже превышает металлические гофрированные изделия)
Диапазон температур (рабочий)	-20 — +40 градусов
Диапазон температур (максимальный)	-70 — +80 градусов
Выпускаемые диаметры	От 1,0 до 120 см, обсадные: от 9,0 до 18,0 см
Давление	6-16 атм
Внутренняя поверхность	Полностью гладкая. Эта характеристика облегчает протекание жидкости, прокладку электропроводки и прочее
Прочность на разрыв	До 38 тыс. кПа
Устойчивость к средам агрессивного характера	Не вступает в реакции с водой и газом, диэлектрик
Выпускаемые размеры	6-12 метров, может выпускаться в бухта
Наружная поверхность	Однослойная

Обсадная труба: свойства и назначение

Скважина на воду для частного дома представляет собой небольшого диаметра, пробуренный специальной установкой вертикальный канал в земле. Его глубина нередко достигает нескольких десятков, а то и сотен метров. Чтобы предотвратить на его стенки разрушающие воздействия естественных факторов и сохранить изначальное качество добываемой из глубинных слоев воды, и применяется специальная обсадная труба для скважины.

С технической стороны она выполняет следующий ряд функций:

• Предотвращает обрушение стенок и обеспечивает сохранность параметров водозабора в течение всего периода эксплуатации.
• Исключает проникновение в водоток грунтовых и поверхностных потоков за счет полной герметизации тоннеля.
• Предупреждает загрязнение и разрушение оборудования от ила, частиц грунта, взвешенных частиц, агрессивных веществ.
• Сохраняет изначальный диаметр скважины и защищает ее от грунтовых смещений.
• Обеспечивает стойкость к напору грунтовых масс.

Схема устройства скважины с обсадкой Источник housecomputer.ru Если бурение осуществляется в твердой породе или на незначительную глубину с гарантией сохранения изначальных параметров канала, то допускается скважина без обсадной трубы. Однако чаще всего все же устанавливается трубная колонна. При этом она может быть как в одинарной, так и двойной.

В первом случае обсадка одновременно играет роль и защитного контура, и рабочей артерией – по которой непосредственно осуществляется забор воды. Второй вариант – когда внутри защитного контура устанавливается отдельная труба. Как правило, такая необходимость возникает при обнаружении в месте бурения плывунов или большой вероятности проникновения в скважину верхних стоков, а также обрушения стенок.

Выбираем диаметр трубы

Как мы уже сказали, размеры обсадки и скважинного насоса связаны между собой, а вместе они связаны с объемом воды, который необходимо подвести к потребителю на загородном участке. Например, насос 3 дюйма (76 мм) сможет обеспечить вас водой объемом 3 м куб/ч, для его установки потребуется обсадка не меньше 89 мм. Насос 4 дюйма (102 мм) даст воды 5 м куб/ч, диаметр колонны должен быть не меньше 112 см.

электросварные трубы разных диаметров Очевидно, что опускать насос 102 мм в канал колонны 112 мм (то есть с зазором всего 5 мм) на глубину 100 или 200 м как минимум рискованно. Небольшой перекос заклинит насос и вытащить его будет очень сложно, если вообще возможно. Поэтому в реальности столь большой ассортимент обсадок с разным диаметром не используется и шаг при выборе колонны для артезианской скважины выглядит так: 133 мм, 159 мм, 168 мм. Специалисты советуют использовать эти параметры.

Чем больше диаметр обсадной трубы для сваи, тем выше производительность системы. Водозабор с обсадкой 50 мм может давать до 3 тонн жидкости в час. Если размеры составляют 125 мм, через систему будет проходить до 9 тонн.

Меньшие размеры могут использоваться в неглубоких неартезианских скважинах и других источниках воды. При этом насос может быть не только погружной, но поверхностный. То есть в обсадку опускается шланг от насосной станции

Экологичность абиссинского колодца из ПНД трубы

Есть и еще один плюс – при установке скважины из ПНД трубы, мы полностью исключаем выделения ядовитых веществ в воду. ПНД труба предназначена для питьевой воды, а фильтр изготавливается без использования пайки. Дело в том, что используемый для пайки нержавейки припой ПОС имеет в своем составе свинец. То есть употребляя в пищу воду из скважины, Вы понемножку травите себя свинцом, который, как и все тяжелые металлы, из организма не выводится. Добавьте сюда еще и цинк из оцинкованных труб, которые обычно продаются в комплектах для забивания абиссинского колодца. Всех этих проблем позволяет избежать использование питьевых пластиковых труб.

Трубы ПВХ: технические характеристики

Фасонные изделия для усиления стенок скважин на воду называются обсадными трубами. Их диаметр совпадает с размером гидротехнического сооружения. В зависимости от глубины бурения для укрепления стенок могут использовать две и более трубы, выпускаемые в длину 2, 3, 5 и 6 метров и наружным диаметром от 90 до 255 мм.

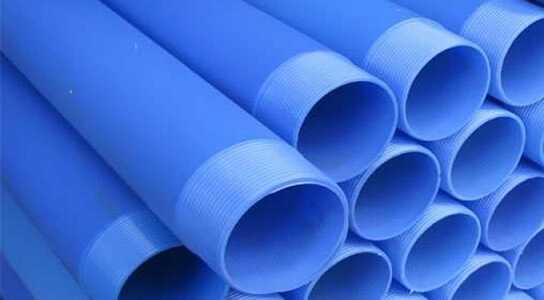

Для наращивания стенок скважины в глубину у труб имеются резьбовые соединения на обоих концах (внутренние и внешние). С их помощью трубы соединяются раструбным способом, и для дополнительной герметизации стыка фиксируются специальной лентой или сальниковыми уплотнителями. Толщина стенок труб колеблется в диапазоне 5-13 мм. Какую именно трубу выбрать для укрепления стенок при бурении, зависит от физико-механических свойств грунта и глубины водоносного пласта.

Установка пластиковых изделий для скважин

Обсадка скважины производится во время ее бурения либо сразу после завершения этого процесса.

В шахту опускают пластиковые трубы так, чтобы не произошло осыпания стенок. Крепится трубопровод в середине ствола шахты путем заливания цементного раствора между установленной трубой и стенкой скважины.

Трубы в скважину устанавливаются во время бурения или сразу же после него, чтобы не допустить обсыпания стенок канала

От вида стыковки зависит способ получения ствола. Применяемые для скважины обсадные пластиковые трубы без резьбы соединяются муфтой или при помощи раструба. На наружную поверхность трубопровода, а также внутри соединяющего элемента наносится клеящий раствор. Далее, элементы стыкуются.

Такой вид обсадки пластиковыми трубами обходится дешевле, но он менее надежен. Для глубоких шахт лучше применять сварные муфты. Они расплавляются изнутри, а трубопровод – снаружи, путем нагревания и затем соединяются. Полученный стык отличается прочностью и герметичностью.

При резьбовом соединении предполагается наличие внутренней и наружной резьбы на концах изделий. Если имеет место нарезка только внешней резьбы, то для соединения требуется муфта. Надежность стыка влияет на чистоту поднимаемой воды, поэтому лучше использовать трубы с резьбой.

Пластиковые трубы для обсадки скважин используются достаточно широко благодаря низкому весу и простоте монтажа. Однако следует учитывать, что по СНиП не допускается их применение на больших глубинах и со значительным расходом воды.

Преимущества

Труба ПНД по отношению к стандартным металлическим имеет следующие преимущества:

• Гораздо меньший вес. Вес влияет на транспортировку, вес влияет на процесс монтажа. Меньший вес делает все эти процедуры более простыми;
• Не ржавеют и не окисляются. Это в свою очередь избавляет от такой процедуры, как изоляция, особенно если речь идет об укладке изделий в грунт;
• Простая и быстрая сборка. Наиболее быстрый монтаж осуществляется с применением компрессионных фитингов;

Трубы из пластика низкого давления

• Не вступает в химические реакции с водой, поэтому вода всегда чистая, не имеет постороннего привкуса и запаха;
• Нормально переносит процесс замораживая и оттаивания, даже с водой внутри. Если металлические материалы при этом могут просто треснуть, то вот труба ПНД способна увеличивать свой диаметр без потерь прочности;
• Долгий срок службы. И дренажные системы, и системы подачи воды, и системы защиты электропроводки способны служить не один десяток лет;
• Относительно низкая стоимость.

Итак, становится понятным, что технические характеристики, которыми обладают все подобные изделия, на порядок выше, чем у аналогичных материалов, выполненных из железа.

Однако по многим параметрам они уступают им. Но в силу того, что трубы ПНД изготавливаются специально под дренажные и канализационные системы, а также для систем водоснабжения с малым давлением, то и такие технические характеристики, как прочность или жесткость не имеют значения вовсе, а именно по этим признакам железо впереди пластика.

Виды и характеристики

Назначение источника и состав грунта определяют тот вид обсадных конструкций, который экономически эффективен и обеспечивает надежную защиту пробуренного ствола на длительный срок. К таким изделиям относятся:

1 ) Асбоцементные, изготовленные из фибробетона. Применяются для обсадки с 1950-х годов. Их отличает дешевизна, надежность, стойкость к агрессивной среде и долговечность – срок эксплуатации составляет 60 лет. Но в связи с хрупкостью асбоцементного материала скважины устраиваются глубиной не более 100 метров, не позволяя вести монтаж и бурение в низких горизонтах.

Для повышения прочности стенки конструкции сделали толще, но дополнительный вес и размер увеличили затраты на монтажные работы.

При стыковке элементов не создается необходимая герметичность колонны, а недостаточная прочность материала не позволяет вести работы в нестабильных грунтах. Сомнения в чистоте воды, поступающей по трубам из асбоцемента, ограничивает их применение техническими нуждами.

2 ) Металлические – электросварные и цельнотянутые конструкции из стали, а также оцинкованный, эмалированный металлопрокат:

• нержавеющие цельнотянутые трубы для скважины – самый надежный и долговечный вариант защиты выработки от давящего грунта и агрессивной среды. Отсутствие коррозии увеличивает срок их эксплуатации в сравнении с изделиями из других материалов. Высокая стоимость цельнотянутого изделия ставит под сомнение экономическую эффективность проекта для шахт глубиной до 150 метров. Применять нержавеющую сталь целесообразно для обустройства артезианских скважин, поднимающих воду из известнякового водоносного слоя с большой глубины, где стенки конструкции испытывают повышенное давление;
• усиленная электросварная труба, с толщиной стенки 6 мм, дешевле нержавеющей, незначительно уступает по прочности, а внутренняя коррозия не ухудшает качество поступающей жидкости. Срок использования конструкции из шовных изделий, составляет не менее 50 лет и сопоставим с периодом эксплуатации высокодебитной скважины;
• оцинкованный и эмалированный варианты, сделаны из тонкой стали для уменьшения стоимости. Но защита металла от коррозии с помощью эмали и цинка, оксид которого при длительном контакте с водой опасен для здоровья, ненадежна. При установке изделия в выработку появляются царапины и сколы, на которых, также как на резьбовых соединениях без защитного покрытия, выступает ржавчина, снижающаяся прочность и разрушающая колонну.

Размеры: толщина стенок от 6.2 до 12 мм, диаметры от 125 мм.

3 ) Пластиковые водоподъемные конструкции изготавливаются из полимеров трех видов:

• ПНД­-трубы для обустройства ствола шахты – полиэтилен низкого давления. Материал отличается плотной структурой, обладает химической устойчивостью, не разрушается при ударных нагрузках. Соединения составных частей герметичны. К недостаткам ПНД-изделия относится хрупкость материала при изгибе, что может привести к трещинам в процессе обсадки в пробуренную с отклонением от вертикали шахту;
• НПВХ – изделия из непластифицированного поливинилхлорида. Устойчив к деформации, герметичное соединение элементов выдерживает до 5 тонн нагрузки. Плотность материала такова, что при обсадке шахты поливинилхлорид не всплывает;
• МПП – полипропиленовое морозостойкое изделие. Плотность материала ниже, чем у конструкций из ПНД и НПВХ, обеспечивает меньший вес элементов, снижается нагрузка на соединения в составных частях. Монтировать изделия можно до -30 С.

Размеры: толщина стенок от 4.3 до 12 мм, диаметры от 90 до 400 мм.

Достоинством пластиковых обсадных конструкций является низкая цена, стойкость к коррозии и агрессивным средам, небольшой вес, герметичность соединений собранной колонны и ориентировочный 50-летний срок эксплуатации.

Питьевая вода, проходящая по ПВХ-трубам, не меняет своих свойств и безопасна для человека.

Отрицательным моментом полимера является низкая механическая прочность, не позволяющая ее использовать в качестве обсадки в плотных породах на глубине более 50 метров.

Чаще водоподъемные пластиковые трубы применяются в качестве колонны, находясь внутри стального каркаса.

4 ) Металлопластиковые – усиленные электросварные изделия с полимерным покрытием. По своим характеристикам не уступает цельнотянутой, но по стоимости дешевле.

При изготовлении они защищаются двуслойным покрытием из слоя адгезива и полиэтилена низкого давления. Сохраняя прочностные свойства, за счет полимерного покрытия в пять раз продлевает срок эксплуатации металлопроката, исключая вероятность наружного повреждения конструкции коррозией.

Области применения

Первое и главное: напорные трубы из полиэтилена могут применяться только и исключительно для транспортировки холодной воды. Да, размягчаться полимер начинает лишь при 80 градусах; но задолго до этого начинает падать прочность стенок на разрыв. Если при +20 градусах водопровод способен выдержать давление в 10 атмосфер, то при +70 максимальное рабочее давление будет уже вдвое меньше.

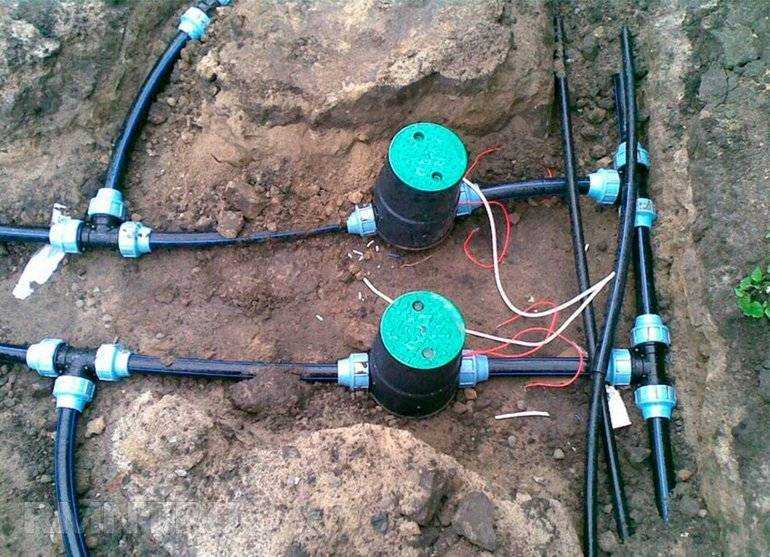

Напорные полиэтиленовые трубы используют для:

• Прокладки магистральных водопроводов в черте города и в сельской местности;
• Реконструкции водопроводов. Полиэтиленовая плеть меньшего диаметра пропускается прямо через уложенную в грунт старую трубу. При этом ее низкое гидравлическое сопротивление компенсирует уменьшение диаметра;

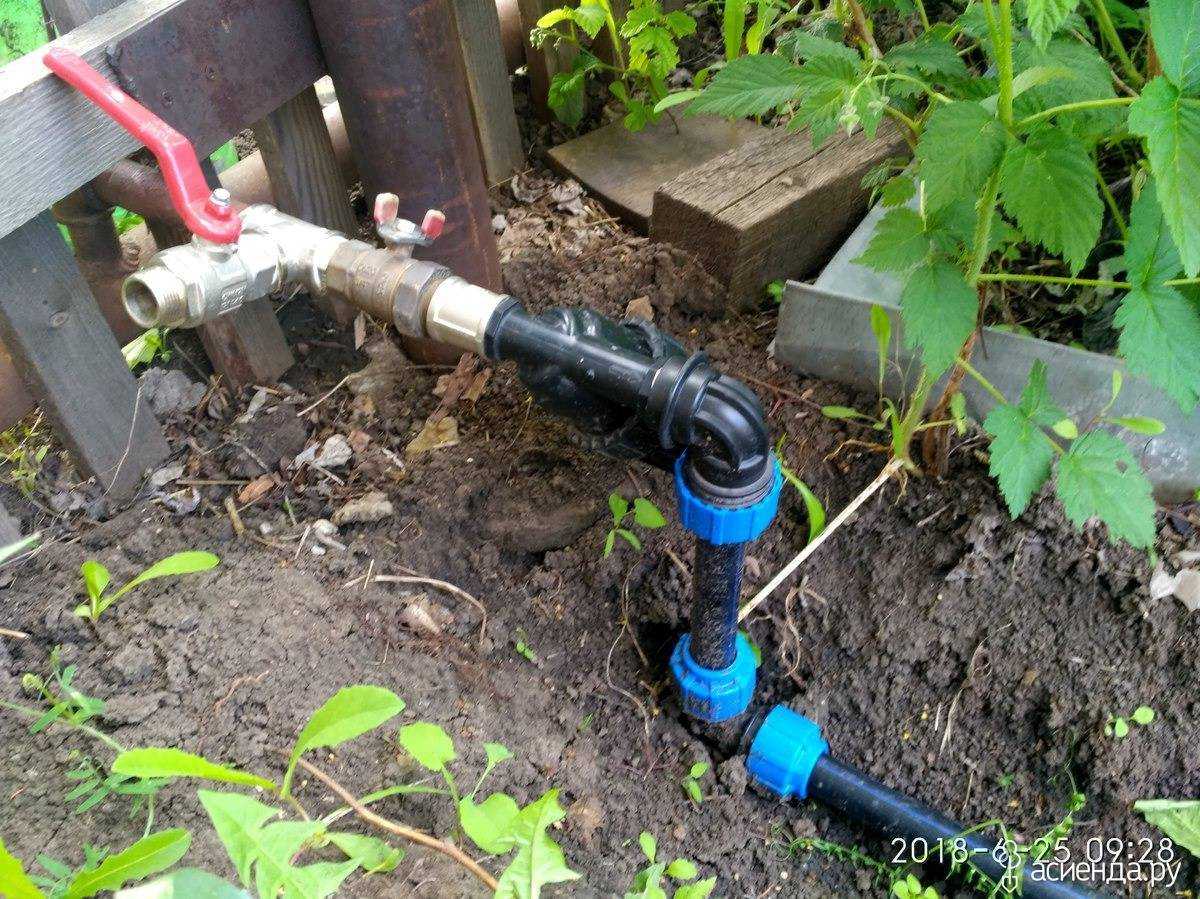

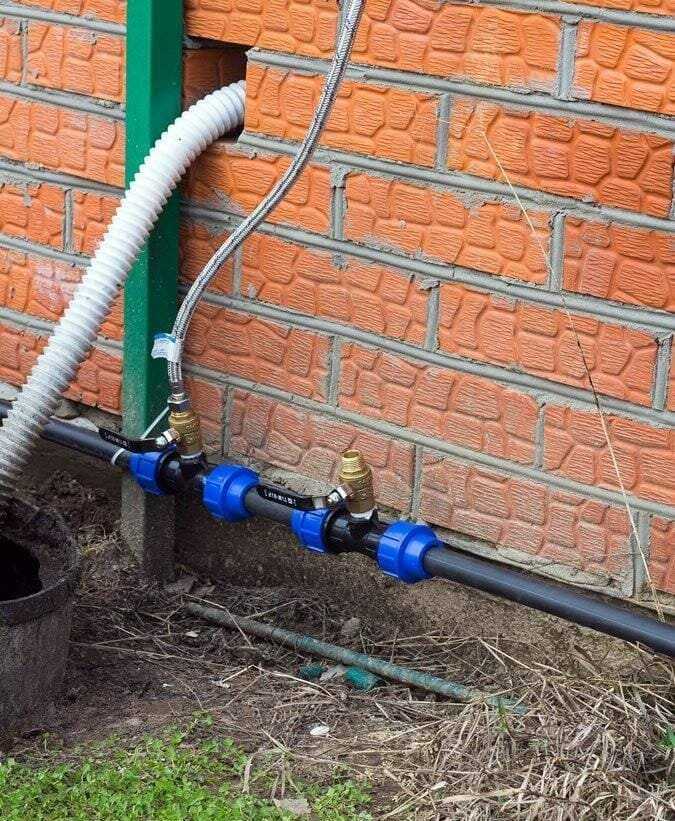

• Монтажа вводов водоснабжения в частные и многоквартирные дома;

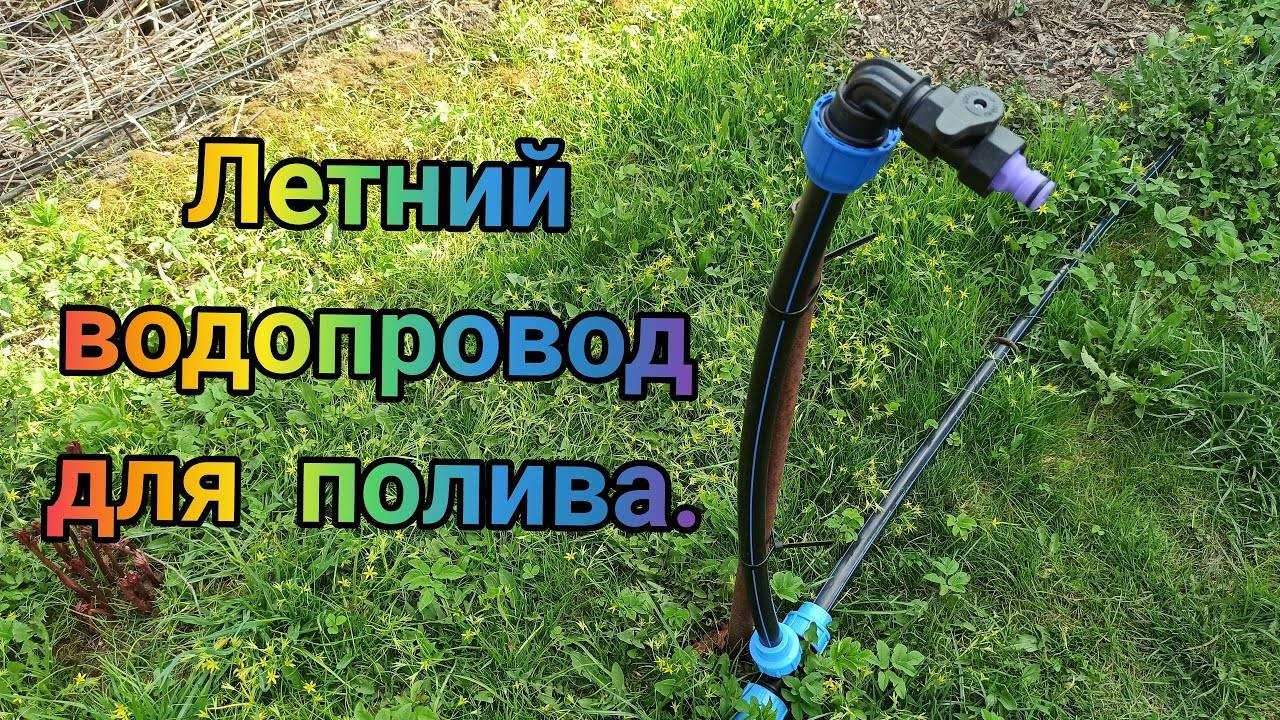

Прокладки временных водопроводов (в том числе дачных). Гибкая труба небольшого диаметра после разборки легко сматывается и убирается на хранение.

Особый случай

Чуть выше мы упомянули, что полиэтиленовые трубы для горячего водоснабжения не используют.

Однако, помимо обычного полиэтилена с его невысокой термостойкостью, при монтаже сантехоборудования применяются две его экзотические разновидности:

1. Сшитый полиэтилен PE-X . Образование поперечных связей между молекулами полимера делает его более термостойким (до 95°С) и придает повышенную механическую прочность;
2. Термомодифицированный полиэтилен PE-RT. Его особенность — повышенная устойчивость к высоким температурам вплоть до 110 градусов.

Оба полимера массово применяются в системах горячего водоснабжения (как правило, при скрытой коллекторной разводке воды от коллектора к сантехническим приборам) и в системах отопления (в качестве труб для лучевой разводки и водяного теплого пола).

Обсадка скважины

Обсадная труба для скважины устанавливается в несколько этапов. Изначально с помощью специального оборудования бурится скважина. По мере бурения, в нее помещаются отдельные элементы конструкции, которые постепенно наращиваются. Процесс проводится до достижения требуемой глубины.

Способы соединения трубок из полиэтилена низкого давления:

1. Ниппельное — на трубы с внутренней резьбой навинчивается ниппель, при этом размеры скважины по диаметру не увеличиваются.
2. Муфтовое соединение. Трубы должны иметь внешнюю резьбу, муфта наружную. Детали скручиваются вместе для получения прочного соединения.
3. Раструбно-резьбовые. Представляет собой сборку телескопической конструкции, каждый элемент которой меньше предыдущего.

Резьба может находиться на внутренней, наружной части трубок.

Трубы из полиэтилена низкого давления все чаще применяются для изготовления обсадных конструкций. Связано это с тем, что материал не уступает асбестоцементу, металлу по техническим характеристикам.

Виды обсадных труб для скважин на воду

Потребителям предлагаются следующие виды обсадных труб для скважин на воду:

• трубы стальные;
• чугунные;
• асбоцементные;
• трубы обсадные из ПНД;
• из НПВХ и ПВХ;
• из морозостойкого полипропилена (МПП).

Применение асбоцементных и чугунных труб для обсадки скважины на воду – довольно редкое явление сегодня.

Поэтому рассмотрим оставшиеся варианты – обсадные трубы для скважины из пластика и металла. Если вас интересуют обсадные трубы для скважин по ГОСТ, то очевидно, что речь идёт о стальных изделиях по ГОСТ 632-80. Пластиковые обсадные трубы для скважин производятся по ТУ. Например, обсадные ПНД- и НПВХ-трубы для скважин изготавливают по ТУ 22.21.21.129-001-43528510-2017.

Этот нормативный документ регламентирует сортамент труб по диаметру, длине и прочим показателям. Исходя из даты его принятия, можно понять, что полимерные обсадные трубы являются новым материалом для обустройства скважин. Обсадные пластмассовые трубы для скважины также должны отвечать требованиям к напорным трубам по ГОСТ 18599-2001, ГОСТ 18599-2001 и ГОСТ Р 51613-2000. Это касается свойств материалов, прочностных и специальных характеристик.

Стальные обсадные трубы для скважин не создавались специально для водоснабжения, в то время как полимерные аналоги предназначены исключительно для этой цели. Они превосходят стальные изделия по долговечности, легче их, проще в монтаже и намного дешевле. Поэтому пользователи при обустройстве скважин всё чаще отдают предпочтение пластику.

Размеры ПНД трубы 32 для скважин: особенности и преимущества

Размеры ПНД трубы 32 отлично подходят для использования в скважинах всех типов, в том числе для водопонижения, грунтирования и подземного водоснабжения.

Основные особенности ПНД трубы 32:

• Внешний диаметр — 32 мм, что позволяет установить ее в узких и ограниченных пространствах скважины;
• Толщина стенки составляет 2,5 мм, что обеспечивает высокую прочность и долговечность изделия;
• Материал — полиэтилен низкого давления (ПНД), который обладает высокой стойкостью к химическим и механическим воздействиям, коррозии и образованию налета;
• Отсутствие сварных швов и соединительных элементов делает трубу еще более надежной и безопасной при эксплуатации.

Преимущества ПНД трубы 32:

• Малый вес позволяет легко транспортировать и монтировать трубу в скважине;
• Отсутствие коррозии и налета увеличивает срок службы трубы, а также обеспечивает поддержание качества транспортируемой воды;
• Возможность монтажа без использования специальных инструментов и сложных технологий делает процесс установки быстрым и простым;
• Высокая сопротивляемость трубы различным нагрузкам и давлению позволяет использовать ее даже в сложных геологических условиях;
• Отсутствие сварных швов и соединительных элементов значительно уменьшает вероятность возникновения аварий и утечек.

Таким образом, ПНД труба 32 является универсальным решением для использования в скважинах, обеспечивая высокую надежность, прочность и долговечность, а также преимущества, которые делают ее предпочтительным выбором для различных видов водоснабжения.

Установка водоподъемной ПНД трубы с насосом

Установка полиэтиленовой трубы вместе с погружным насосом имеет такие этапы:

выравнивание, раскладка на ровной поверхности и подсоединение к водоподъемному оборудованию всех необходимых элементов (ПНД трубы, силового кабеля, троса);

• скрепление в единую шину;
• спуск насоса в обсадную трубу;
• установка оголовка на поверхности.

Некоторые особенности элементов приведены в таблице.

Наименование	Особенности
Труба ПНД	1. Для предотвращения потерь в напоре необходимо, чтобы сечение было не меньше 32 миллиметров.

2. Для соединения можно использовать ПНД фитинг.

Насос опускается, удерживая за трос. При утруднении движения необходимо выполнить прокручивание и продолжать надавливать.

Если в случае поломки оборудования водоподъема либо осуществлении профилактических работ требуется достать трубу ПНД, то для этого достаточно снять оголовок и за трос вытянуть конструкцию.

ПНД изделия являются современным высокотехничным решением для бурения скважин различной глубины. Обсадные полиэтиленовые трубы используются не только для обустройства автономных сетей водоснабжения, но и для постройки системы, когда из разных направлений некоторое количество скважин подсоединяются к единому водоносному пласту.

https://youtube.com/watch?v=r_F52s3_pek

Источник статьи: http://trubamaster.ru/primenenie/truba-pnd-dlya-skvazhiny.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
