Выбор канализационных труб пвх

Отличия внешней и внутренней канализации

Трубы, применяемые для прокладки внешних систем, существенно отличаются от аналогов, используемых для коммуникаций внутри здания.

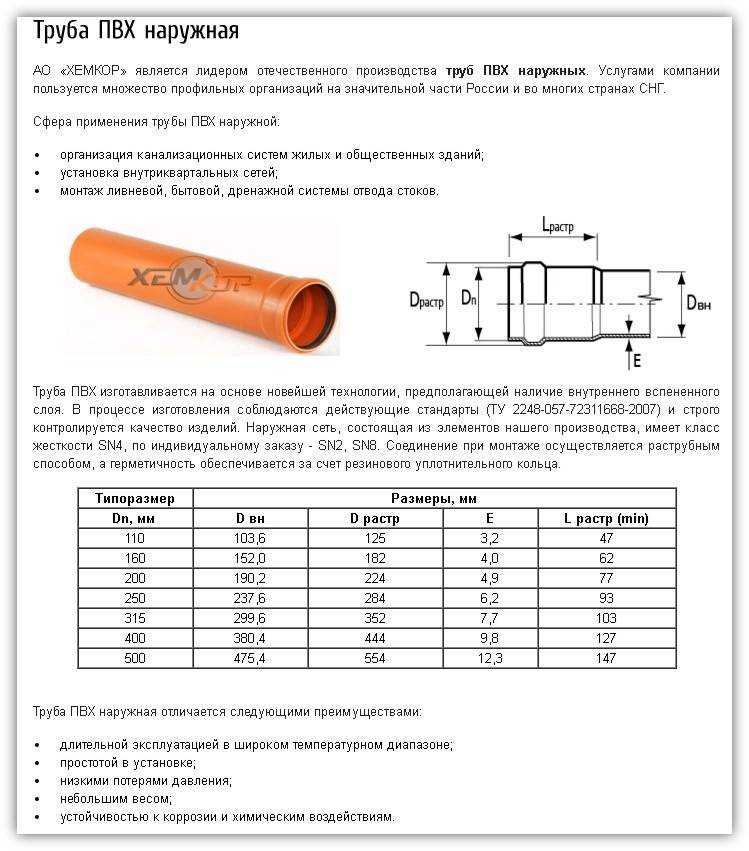

Подробная информация о трубах для внутренней канализации рассмотрена в этой статье.Наружная канализация отличается от внутренних труб ярко-оранжевым цветом, а также повышенной плотностью и толщиной стенок

Типичные особенности включают:

1. Цвет. Оранжевый (красноватый) цвет, который облегчает обнаружение трубы и, таким образом, позволяет избежать непреднамеренного повреждения сетки во время земляных работ.
2. Толщина стены. У деталей для наружной канализации этот параметр всегда выше, чем у внутренней (при использовании систем ПВХ эти показатели составляют 3,2-3,4 мм против 2 мм), поскольку заглубленный трубопровод должен выдерживать большие нагрузки.
3. Материалы. Красные трубы обычно изготавливают из материалов повышенной прочности (например, непластифицированного поливинилхлорида, обладающего особой прочностью).
4. Термостойкость. За счет увеличенной толщины и надежности стен, а также добавления специально подобранных компонентов теплостойкость внешних систем выше, чем у внутренних. Но им также может потребоваться изоляция. Рекомендуем ознакомиться с видами утеплителя для сточных вод.
5. Продолжительность жизни. Предметы оранжевого цвета, как правило, служат дольше, чем предметы серого цвета.
6. Ценник. Стоимость элементов внешней канализации примерно на 20% выше, чем внутренней.

Специалисты предостерегают от использования серых труб для прокладки наружной канализации. Им сложно выдерживать большие нагрузки (особенно в течение длительного периода), что может привести к поломке и несчастным случаям.

Рассмотрим подробнее, какие материалы можно использовать для изготовления наружной канализации.

Как выбрать трубы: советы специалистов

Специалисты утверждают, что монтаж канализационных систем гораздо сложнее, чем установка отопления или водопровода. Ошибки при обустройстве системы канализации могут иметь очень неприятные последствия.

Для того, чтобы их избежать, следует придерживаться следующих рекомендаций:

• Все внутренние трубы, предназначенные исключительно для воды, могут иметь внутренний диаметр не более 5 см.
• Трубы,предназначенные не только для воды, должны иметь диаметр от 10см;
• Предпочтение стоит отдавать пластиковым трубам, поскольку они менее подвержены коррозии и загрязнению.
• При подключении стиральной и посудомоечных машин к системе канализации стоит помнить о том, что температура воды в них достигает 90 0 С.
• Диаметр труб может меняться от меньших к большим, но не наоборот.
• При выборе в качестве материала полиэтилена, стоит устанавливать для внутренней канализации ПВД, а для наружной — ПНД.

Требования к канализационным трубам

В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.

Наружный трубопровод

Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.

В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.

На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.

Внутренний трубопровод

Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:

• Стойкость к механическим повреждениям;
• Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
• Возможность совмещения с элементами внешней канализации;
• Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
• При необходимости подключения всех необходимых санитарных устройств.

Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.

Дальше рассмотрим возможные варианты материалов для канализационных труб.

Трубы для напорной и безнапорной канализации

При рассмотрении данного вопроса необходимо знать, что напорная канализация это такая система, в которой стоки перемещаются по трубам под действием давления, создаваемого насосами.

Гофрированные трубы — один из лучших вариантов для напорной канализационной сети

Такое техническое решение предъявляет к конструкции трубопровода определённые требования. В первую очередь, напорная канализация в частном доме должна создаваться на основе труб с повышенной кольцевой жёсткостью.

Трубы напорной канализации должны обладать следующими свойствами:

• стойкость к гидроударам;
• универсальность;
• неподверженность электрокоррозии, вызванной блуждающими токами;
• прочность;
• простота монтажа;
• герметичность.

И, конечно же, трубы под напорную канализацию должны быть устойчивы к воздействию химически агрессивных сред. Изделиям из НПВХ присущи все эти свойства. Герметичность конструкции обеспечивается соединением при помощи раструбов: в их пазы вставляются уплотнительные прокладки. В таблице №1 представлены максимальные рабочие давления и размеры канализационных труб напорных НПВХ.

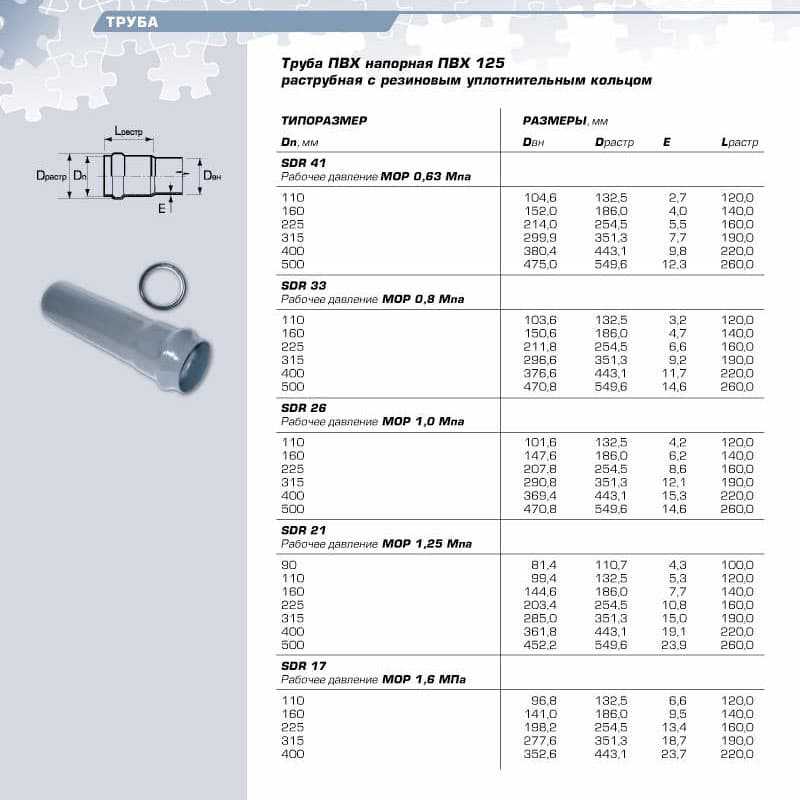

Таблица 1

Средний наружный диаметр, мм	SDR 13,6	SDR 17,0	SDR 21,0	SDR 26,0	SDR 33,0	SDR 41,0
МОР 1,60 (МОР 2,00)	МОР 1,250 (МОР 1,60)	МОР 1,00 (МОР 1,250)	MOP 0,80 (MOP 1,0)	MOP 0,630 (MOP 0,80)	MOP 0,50 (НПВХ 100), MOP 0,630 (НПВХ 125)
Толщина стенки
номинал	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл
315	+1	23,2	+2,6	18,7	+2,1	15	+1,8	12,1	+1,5	9,7	+1,2	7,7	+1
280	+0,9	20,6	+2,3	16,6	+1,9	13,4	+1,6	10,6	+1,3	8,6	+1,1	6,9	+0,9
250	+0,8	18,4	+2,1	14,8	+1,7	11,9	+1,4	9,6	+1,1	7,7	+1,	6,2	+0,9
225	+0,7	16,6	1,9	13,4	+1,6	10,8	+1,3	8,6	+1,1	7	+0,9	5,5	+0,8
200	+0,6	14,7	1,7	11,9	+1,4	9,6	+1,2	7,7	+1	6,2	+0,9	4,9	+0,7
180	+0,6	13,3	1,6	10,7	+1,3	8,6	+1,1	6,9	+0,9	5,5	+0,8	4,4	+0,7
160	+0,5	11,8	1,4	9,5	+1,2	7,7	+1	6,2	+0,9	5	+0,7	4	+0,7
140	+0,5	10,3	1,3	8,3	+1,1	6,7	+0,9	5,4	+0.8	4,3	+0,7	3,5	+0,6
125	+0,4	9,2	1,2	7,4	+1	6	+0,8	4,8	+0,7	3,9	+0,6	3,1	+0,6
110	+0,4	8,1	1,1	6,6	+0,9	5,3	+0,8	4,2	+0,7	3,4	+0,6	2,7	+0,5

MOP – это максимальное давление рабочей среды (МПа) при её температуре 20˚С. В скобках указаны размеры НПВХ трубы канализационной напорной марки 100, соответствующие максимальному рабочему давлению.

Канализация многоквартирных домов считается безнапорной, но для нее все же нужно выбирать прочные трубы, например, из ПВХ

Существует ошибочное мнение, что особые требования к трубопроводам, по которым рабочая среда транспортируется без давления, не предъявляются. Всем им должны быть присущи те же свойства, которые характерны напорным видам труб для канализации, за исключением повышенной кольцевой жёсткости. Впрочем, она тоже не помешает. Рассмотрим некоторые особенности безнапорной канализации, созданной на основе полиэтиленовых труб. Такие изделия диаметром от 125 до 4000 мм не имеют достойных конкурентов в данной сфере даже в лице НПВХ канализационных труб.

В первую очередь, касается это удобства монтажа. Обустройство с помощью ПЭ труб внутренних канализационных систем не требует применения специального оборудования. А сам процесс укладки облегчает широкий спектр выпускаемых современной промышленностью фасонных частей.

Пожалуй, единственным недостатком этого материала канализационных труб является подверженность воздействию прямых солнечных лучей. Поэтому хранить полиэтиленовые изделия следует в затемнённом месте.

Из особенностей эксплуатации стоит отметить, что степень заполнения полиэтиленовых канализационных труб для внутренней канализации не должна превышать 0,8. Этот показатель является результатом деления высоты транспортируемых стоков на диаметр инженерной коммуникации. В жизни встречаются разные ситуации. Но трубы полиэтиленовые под канализацию, будучи заполнены в момент пиковой нагрузки на 100%, будут продолжать выполнять свою работу. Причём безаварийно!

Одним из минусов использования ПЭ труб для канализации является специфический способ их соединения

Чугунные трубы

Канализационные трубы из чугуна до недавнего времени традиционным распространенным решением. Наиболее популярный размер 160 мм. Материал обладает большим количеством плюсов:

1. Высокопрочный. Способен выдержать значительную нагрузку;
2. Продолжительный срок службы;
3. Стойкость к коррозийным воздействиям;
4. Стойкость к агрессивным жидкостям и перепадам температур;
5. Простота монтажа.

Однако наиболее значимым недостатком является вес. Это приводит к тому, что во время монтажа зачастую приходится применять специальную технику. Кроме этого внутренняя поверхность обладает повышенной шероховатостью. Это свойство способствует образованию отложений и появлению засоров. Несмотря на стойкость к агрессивным средам одно ограничение имеется. Его нельзя использовать совместно с солевыми растворами и в солончаковой почве.

Канализационный затвор

Такой вид сантехники призван предотвратить затопление помещений нечистотами. Авария может возникнуть не только по причине засора внутренней, но и уличной канализационной трубы, выход которой из здания практически всегда осуществляется под землёй. Поднявшись до её уровня, стоки затопят подвалы и полуподвалы.

Существует два метода предотвращения этого негативного явления.

• общий. Он заключается в монтаже гидравлического затвора в канализации на выходе выпускного трубопровода.
• местный. Этот способ предусматривает защиту конкретной сантехники, расположенной ниже выпускного колодца.

Затворы бывают нескольких видов.

Механические. Они производятся под диаметры труб 100…200 мм. Выпускаются следующие типы механического затвора:

• однокамерный;
• однокамерный, имеющий ручную фиксацию заслонки;
• двухкамерный, в котором управление заслонкой одной камеры осуществляется вручную;
• однокамерный затвор, предназначенный для вертикальной установки;
• затвор, предназначенный для переливного колодца.

Однокамерное устройство предназначено для работы с условно ˗ чистыми стоками. Двухкамерный канализационный затвор может использоваться для стоков с фекальными массами. Оба вида такой сантехники устанавливаются, как правило, в подвале перед выходом внутренней трубы во внешнюю магистраль. Ещё одним местом размещения затвора может быть наружный приямок сооружения.

Затвор для канализации необходим для предотвращения затопления помещения сточными водами

Затвор с электроприводом. Работает такое устройство в автоматическом режиме. Затвор с электроприводом не создаёт препятствий для вывода стоков, поскольку нормальное состояние заслонки – открытое положение. Когда трубопровод заполнится на 70% или на его выходе зафиксируется обратный ток нечистот, с датчика, расположенного на корпусе затвора, на электронный блок передаётся сигнал. Получив его, «умная электроника» включает световую и цветовую сигнализацию и закрывает клапан, причём, не только на вход, но и на выход.

Подбирая пластиковые канализационные трубы, сразу же необходимо уделить внимание теплоизоляционному материалу. Впрочем, в этом вопросе приходят на помощь современные технологии

Утеплить трубопровод канализации сегодня можно спецматериалами, а также с помощью электрокабеля. При правильном монтаже он работает более эффективно, чем традиционные и новейшие утеплители. Однако из-за значительных денежных затрат утепление электрокабелем не вытеснило применение теплоизоляционных материалов.

Напорные и безнапорные конструкции

Существует канализационные трубы двух видов. Один предназначен для использования в системах, оснащенных насосов, а второй в трубопроводах без него. Первый вариант изделий называют напорными.

Принудительное устранение сточных жидкостей создает сильное давление на стенки конструкций. Поэтому требования к таким изделиям более высокие. Производятся варианты продукции, способные выдерживать от 0.6 МПа до 1.25 МПа. Именно их нужно применять для обустройства напорных канализационных систем.

Такие трубы различаются по своим габаритам. Кроме того, важную роль играет метод стыковки конструкций.
На сегодняшний день применяют следующие способы соединения:

1. Клеевое. Такая установка осуществляется посредством применения клея и особых фасонных элементов. Место стыковки фиксируется до полного высыхания. После этого соединение считается готовым.
2. Раструбное. Монтаж выполняется путем вставки одного конца трубы в раструбный участок другой конструкции.

Клеевое соединение конструкций

Во время выполнения укладки следует особое внимание обращать на герметичность мест стыковки

Важно подбирать прочные и надежные фасонные элементы. Если соединение двух компонентов выполнено не качественно, протечки не заставят себя долго ждать

Этому нюансу нужно уделять максимальное внимание

Если соединение двух компонентов выполнено не качественно, протечки не заставят себя долго ждать. Этому нюансу нужно уделять максимальное внимание.

Безнапорные трубные изделия применяются в самотечных канализационных системах. Они обладают более простыми характеристиками. Поскольку не подвергаются серьезным нагрузкам, в отличие от напорной продукции.

Именно для этих целей чаще всего применяют трубу с наружным диаметром 110 мм. Как правило, такие конструкции соединяют раструбным методом.
