Пожарно-техническая классификация лестниц и лестничных клеток
Глава 11. Пожарно-техническая классификация лестниц и лестничных клеток
В комментируемой статье предусмотрено существование пожарно-технической классификации лестниц и лестничных клеток. Соответственно этому в ст. 39 комментируемого Закона определена классификация лестниц (отдельно лестниц, предназначенных для эвакуации людей из зданий, сооружений и строений при пожаре, и отдельно пожарных лестниц, предназначенных для обеспечения тушения пожара и проведения аварийно-спасательных работ), а в ст. 40 данного Закона — классификация лестничных клеток.
Комментируемая статья также определяет цели пожарно-технической классификации лестниц и лестничных клеток. В этом отношении следует отметить, что данная классификация не является новой, ранее она предусматривалась в СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» как составная часть пожарно-технической классификации строительных материалов, конструкций, помещений, зданий, элементов и частей зданий. Соответственно, цели этой классификации следуют из п. 5 данного документа, в котором содержатся следующие общие положения о пожарно-технической классификации:
пожарно-техническая классификация строительных материалов, конструкций, помещений, зданий, элементов и частей зданий основывается на их разделении по свойствам, способствующим возникновению опасных факторов пожара и его развитию, — пожарной опасности, и по свойствам сопротивляемости воздействию пожара и распространению его опасных факторов — огнестойкости (п. 5.1 );
пожарно-техническая классификация предназначается для установления необходимых требований по противопожарной защите конструкций, помещений, зданий, элементов и частей зданий в зависимости от их огнестойкости и (или) пожарной опасности (п. 5.2 ).
1. Часть 1 комментируемой статьи, предусматривая классификацию лестниц, предназначенных для эвакуации людей из зданий, сооружений и строений при пожаре, воспроизводит положение п. 5.15 СНиП 21-01-97* «Пожарная безопасность зданий и сооружений», согласно которому лестницы, предназначенные для эвакуации, подразделяются на лестницы типов:
1 — внутренние, размещаемые в лестничных клетках;
2 — внутренние открытые;
3 — наружные открытые;
В указанном пункте СНиП 21-01-97* также содержатся положения о выделении типов лестничных клеток, предназначенных для эвакуации людей из зданий, сооружений и строений при пожаре. Эти положения воспроизведены в ст. 40 комментируемого Закона, предусматривающей классификацию лестничных клеток (см. комментарий к указанной статье).
2. В ч. 2 комментируемой статьи, предусматривающей классификацию пожарных лестниц, предназначенных для обеспечения тушения пожара и проведения аварийно-спасательных работ, воспроизведено положение п. 5.16 СНиП 21-01-97* «Пожарная безопасность зданий и сооружений», в соответствии с которым для обеспечения тушения пожара и спасательных работ предусматриваются пожарные лестницы типов:
П2 — маршевые с уклоном не более 6:1.
Статья 40. Классификация лестничных клеток
1-3. Комментируемая статья, предусматривая классификацию лестничных клеток, в ч. 1 называет два их типа в зависимости от степени их защиты от задымления при пожаре — обычные лестничные клетки и незадымляемые лестничные клетки, а в ч. 2 и 3 соответственно определяет, в свою очередь, их типы. Как упоминалось выше (см. комментарий к ст. 39 Закона), правила данной статьи воспроизводят положения п. 5.15 СНиП 21-01-97* «Пожарная безопасность зданий и сооружений». Этими положениями предусматривалось, в частности, что лестничные клетки, предназначенные для эвакуации, подразделяются на лестницы типов:
обычные лестничные клетки типов:
Л1 — с остекленными или открытыми проемами в наружных стенах на каждом этаже;
Л2 — с естественным освещением через остекленные или открытые проемы в покрытии;
незадымляемые лестничные клетки типов:
Н1 — с входом в лестничную клетку с этажа через наружную воздушную зону по открытым переходам, при этом должна быть обеспечена незадымляемость перехода через воздушную зону;
Н2 — с подпором воздуха в лестничную клетку при пожаре;
Н3 — с входом в лестничную клетку с этажа через тамбур-шлюз с подпором воздуха (постоянным или при пожаре).
Виды
- Переносные. Очень удобный вид колодезных стремянок. Глубина шахты бывает разной, например, канализационный коллектор достигает 8 – 10 метров. Соответственно, и длина лесенки нужна подходящая. В случае с канализацией нет необходимости постоянно спускаться, чтобы осмотреть оборудование. Это касается и некоторых других камер, и коллекторов. Переносные и мобильные стремянки подойдут в том случае, если спускаться в шахту нужно не чаще чем раз в два месяца. Подходящая длина будет 1 – 5 метров, ширина ступеней стандартная, 35 сантиметров. Вес зависит от материала.
- Стационарные. Монтируются на стадии строительства источника, длина неограниченна. Их можно сделать индивидуально под каждую шахту. Все зависит от глубины коллектора, которая будет варьироваться от 20, до 150 кг. Ширина ступеней 35 – 45 сантиметров. Материал изготовления: металл, дерево, композиты.
- Складные. Чаще всего выполнены из легких сплавов, например, алюминия. Это обусловлено необходимостью компактного размещения вне колодца и легкого перемещения в место складирования. Складная лестница относится к переносным устройствам. Длина одного сектора 1,5 – 2,5 метра. В разложенном виде может достигать 6 метров. Общий вес примерно 20 – 25 кг.
Назначение конструкций
Канализационная, водосточная и также водопроводная система устраивается под землей, что, конечно, затрудняет работу по обслуживанию трубопровода. А необходимость в этом есть, поскольку трубы могут засоряться, ржаветь, нуждаются в периодическом осмотре и удалении электростатического электричества и так далее. Для этого в системах оборудуются смотровые колодцы.
Сооружаются колодцы из бетонных колец, оснащаются люками и соответствующими лестничными сооружениями – КЛ 1, Л-2, ВЛ разной высоты. Над коллекторами обустраивают колодцы с большим диаметром и более солидной водосточной лестницей или водопроводной.
Характеристики конструкции должны удовлетворять следующим требованиям:
- антикоррозийная стойкость – изделие подвергается постоянному воздействию сырости, а поэтому должно изготавливаться из материалов не склонных к коррозии;
- прочность – водосточная лестница ВЛ-1 или ВЛ-2 должна выдерживать совокупную массу всей бригады ремонтников. Поэтому в отличие от обычных конструкций она отличается куда более высокой прочностью;
- долговечность – вертикальные колодцы разной глубины сами по себе сложны в обслуживании. Очевидно, что изделия, их оснащающие, должны быть максимально долговечными.
Кроме того, размеры конструкций должны быть в достаточной степени разнообразны, поскольку требуются варианты разной высоты. На фото – водосточная лестница ВЛ-2 h 2.0 м.
Характеристики водосточной лестницы ВЛ-1 и ВЛ-2
Водопроводная или канализационная лестница – однопролетная конструкция, ступени приварены к тетивам. В верхней части сформированы специальные крюки, которыми изделие закрепляется на опоре колодца.
Изготавливается лестница водосточная ВЛ-2 или ВЛ-1 из металлического прута диаметром в 25 мм. Материалом может служить и черная сталь, и нержавеющая. Второй вариант, конечно, лучше по качествам, однако значительно увеличивает стоимость изделия.
Обычная сталь недостаточно устойчива к коррозии, но заметно дешевле. Применяют ее чаще, чем нержавеющую, но защищают от коррозии слоем цинка или полимерным покрытием. Алюминий применять запрещается, поскольку металл не выдерживает полагающейся нагрузки.
Подъем по водосточной лестнице осуществляется по направлению движения, а при спуске – в обратном направлении. Проще говоря, спускаться по ней можно только задом наперед.
Технические параметры ВЛ-1, Л-2 довольно близки:
- размеры изделия изменяются только по длине: ширина и дистанция между ступенями неизменны, поскольку эти параметры определяют удобство использования;
- длина изделий варьируется от 1 до 6 м, длина пролета – 0,5 м, что позволяет надежно фиксировать конструкцию;
вес в зависимости от длины изделия и используемого материала колеблется от 15 до 73 кг. Например, модель Л-2 h 2.0 весит 27 кг.
Конструкцию такого плана охотно применяют при обустройстве водостоков в частных владениях. Приобрести модель нужного размера – h 2.0, h 2,6, h 3,3, можно в крупном строительном магазине. Стоит помнить, что для осмотра колодца глубиной даже в 1 м не стоит пользоваться самодельными деревянными сооружениями или алюминиевыми. Ну а при большей глубине стока, это попросту недопустимо.
Площадка или клетка? Разберемся в терминологии
Строительная терминология – достаточно сложная наука, и чтобы было более понятно, о чем идет речь, дадим несколько расшифровок.
Для лестничной клетки подойдет следующее определение: свободный вертикальный проем, расположенный в перекрытии здания, где позднее будет произведена установка лестничных маршей.
Но непрерывные марши лестниц, прежде всего, неудобны в эксплуатации и к тому же, противозаконны. Поэтому они в обязательном порядке разделены площадками. Они также имеют различные конструктивные особенности, которые буду рассмотрены немного ниже.
Дадим понятие и этому определению. Площадка представляет собой горизонтальную платформу, которая располагается в обеих сторон марша лестницы. Но довольно часто происходит подмена одного понятия другим.
- Металл. Применяется при строительстве мелких, легких конструкций. Из него делают ограждения, армируют внутреннюю часть бетонных маршей.
- Бетон. Совершенно не подвержен воздействию огня. Является прочным, удобным. Используется сборный и монолитный материал. Из него сооружают внутренние конструкции.
- Дерево. Допускается его применение только после должной противопожарной обработки. Из него делают поручни либо ручки дверей.
Требования к канализационным лестницам

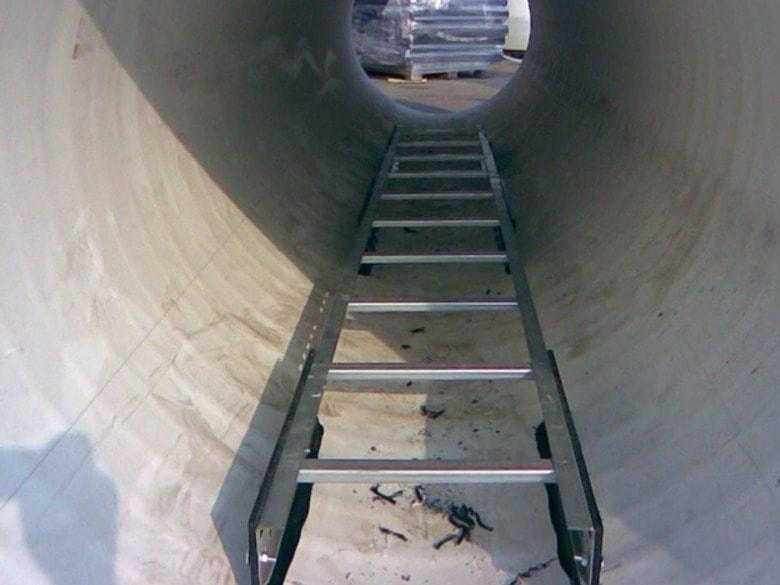

Металлическая лестница в колодец
Работы в ревизионных колодцах относятся к вредным и опасным. К оборудованию предъявляются достаточно жесткие требования.
Качества, которыми обязательно должны обладать устройства для спуска в канализационные и водосточные колодцы:
- Устойчивость к влиянию влаги. В местах расположения магистралей канализации повышенный уровень влажности. Даже при временном использовании лестничных конструкций вода разрушающе воздействует на их поверхности. Материалы, из которых изготавливают лестницы, должны быть устойчивыми к коррозии.
- Прочность. Само по себе падение в колодезную шахту грозит травмами, а если она еще и наполнена сточными жидкостями, опасность вырастает вдвойне.
- Надежное крепление на бортике ревизии. Лестницы чаще бывают навесными, поскольку дно канализационных коллекторов скрыто от глаз нечистотами, может оказаться неровным и скользким. Гораздо надежнее укреплять конструкции с помощью специальных крючьев.
Подходящие образцы
Инструкция по выбору подходящей лестницы очень проста, главное, чтобы она соответствовала вышеизложенным требованиям и подходила под размеры вашего канализационного колодца. Вот, к примеру, наиболее распространённые модели:

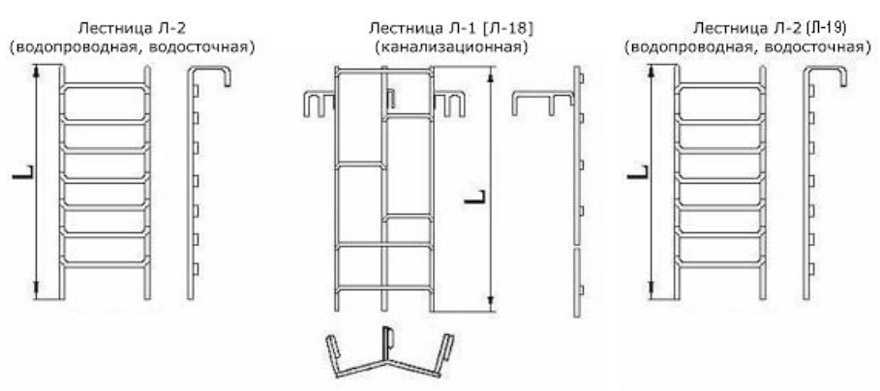

Лестницы для канализации КЛ 1 и Л 1

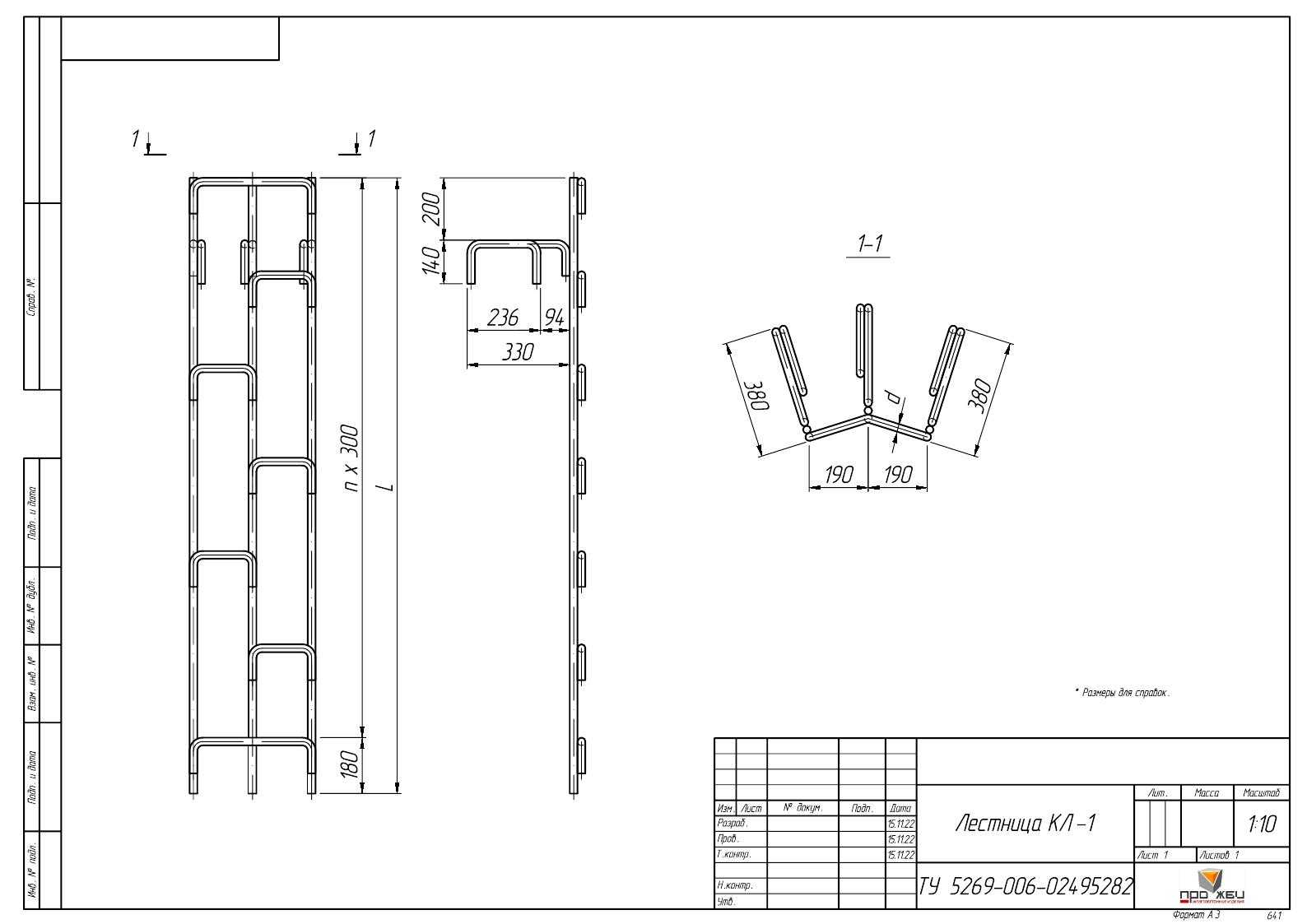

Металлическая канализационная лестница КЛ 1
Конструкция такого плана отлично справляется со своей задачей и имеет следующие отличительные черты и особенности:
Изготавливается из арматуры толщиной 25 мм, что придаёт высокую прочность.
В качестве материала используется нержавеющая сталь, благодаря чему влажная среда канализации не может причинить вреда изделию.
На верху конструкции имеются специальные крюки, с помощью которых она надёжно фиксируется на горловине люка.
Доступная цена. Производственный процесс достаточно прост, что делает себестоимость рассматриваемых лестниц относительно низкой.
Простота использования своими руками. В их строении нет ничего лишнего, что могло бы усложнить эксплуатацию.
Возможность применения не только в канализационных сооружениях, но и в любых других колодца.
Канализационная лестница Л 1 в инженерном колодце
Широкий ассортимент размеров:
| Возможная длина, м | Вес, кг | Примерная стоимость, р |
| 1 | 18 | 850 |
| 1,5 | 35 | 1150 |
| 2 | 42 | 1500 |
| 2,5 | 53 | 1850 |
| 3 | 57 | 2250 |
| 3,5 | 66 | 2650 |
| 4 | 74 | 3000 |
| 4,5 | 80 | 3400 |
| 5 | 89 | 3750 |
| 5,5 | 96 | 4150 |
| 6 | 106 | 4500 |
Соответствие всем нормативам ТУ 5269-006-02495282-2005.
Стеклопластиковые

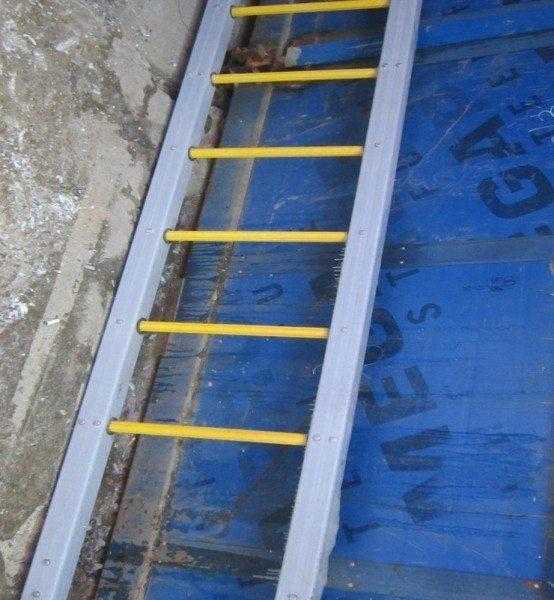

Канализационная и водосточная лестница из стеклопластика
Использование такого материала, конечно же, повышает себестоимость изделия, но и наделяет его несколькими достоинствами:
Малый вес. Значительно облегчает транспортировку и собственноручное использование конструкции, особенно в тех случаях, когда вам требуется её кратковременная установка в колодце.
Влагонепроницаемость. Никакая жидкость, включая различные едкие вещества, не причинит вреда стеклопластику.
Не является проводником электрического тока. Это очень полезно в случае устранения различных аварий в местах, где могут быть расположены линии электропередач.
Высокая прочность и долговечность. Рассматриваемая канализационная лестница исправно прослужит вам долгие годы.
Классификация
Виды колодезных лестниц
Для спуска в канализационные колодцы используют 3 типа конструкций:
Легкое применение.
- Переносные. Удобные колодезные стремянки не требуют стационарной установки. Глубина некоторых коллекторов достигает 10 м. Лестница должна иметь подходящую длину. Канализационная система не требует слишком частой проверки. Переносные изделия подойдут, если спускаться в шахту нужно не чаще 1 раза в 3 месяца. Достаточной будет длина в 1-5 м и ширина ступеней в 35 см. Вес конструкции определяется материалом изготовления.
- Стационарные. Устанавливаются на этапе строительства колодца, имеют неограниченную длину. Остальные параметры подбирают с учетом строения шахты. Вес лестницы определяется глубиной коллектора. Масса сооружения чаще всего составляет 20-150 кг. Ширина ступени — 35-45 см. Изделия сооружаются из стали, дерева, композитных материалов.
- Складные. Выполняются из легких металлических сплавов, например, алюминия. Это объясняется необходимостью компактного хранения вне колодца и удобства переноски к месту использования. Длина одной секции составляет 1-2,5 м. Размеры в разложенном виде достигают 6 м. Весит складная лестница не более 25 кг.
Основные характеристики веревочных лестниц
Выполненные из веревки по ГОСТу лесенки ничем не уступают металлическим или деревянным вариантам. Они практичны и просты в использовании. В роли тетивы в них выступает прочная веревка.
Ступени конструкции могут быть выполнены из:
- плотного пластика;
- небольших деревянных планок;
- веревки;
- легкого металла.
Выполнить изделие своими руками достаточно просто. Из материалов потребуются:
- электрический лобзик;
- ножницы;
- ножовка;
- веревка;
- материал для ступеней.
Крепится готовая конструкция на поверхности грунта с помощью особых металлических крючков. Для обеспечения надежности их бетонируют прямо в грунт. На окончаниях веревочной конструкции тоже находятся специальные крючки, которые и выступают в качестве основного крепления.
Целевое назначение лестницы
Главная функция заключается в необходимости периодически выполнять обслуживание или ремонт строения. Случается, если оголовок колодца ничем не уплотняется (крышка или прочая декоративная конструкция), то в шахту могут время от времени попадать посторонние предметы. Для поддержания чистоты воды их нужно вытаскивать. Для решения проблемы, опять же, используется лестница.
По мере эксплуатации может случиться обрыв цепи. Чтобы восстановить конструкцию, придется как-то организовать спуск вниз. Это основные моменты, когда необходимо использовать лестницы для колодцев. Учитывая, что все описанные случаи не требует ежедневного участия человека, то наиболее удобным является съемный вариант с компактными габаритами и малым весом, как раз такими свойствами и характеризуется веревочное исполнение.
Чистка и ремонт колодца проводятся с помощью лестницы
Материалы для изготовления
- Самые распространенные – металлические стремянки водопроводных колодцев. Металл – это надежный материал, он долговечный и крепкий. Стальная лестница при правильной обработке прослужит очень долго, при монтаже нужно покрасить ее антикоррозийной краской в несколько слоев. К минусам относится малая мобильность и большой вес конструкции. Даже самое маленькое изделие будет весить около 20 кг.
- Деревянные лестницы для колодцев не используют в промышленных масштабах. Вы не увидите их у сотрудников водоканала и тепловых сетей. В частном доме, на даче, конечно, можно установить ее в колодец, но нужно помнить, что в шахте всегда сыро и мокро, поэтому дерево вскоре сгниет и разрушится. Плюс в простоте изготовления и минимальной стоимости материала. Минус в хрупкости изделия и недолговечности.
- Веревочные лестница для камер и колодцев. Часто их используют при временном посещении шахты, ее осмотре или экстренном ремонте оборудования. Плюс в абсолютной мобильности такого изделия, минус в ненадежности и неустойчивости при работе.
- Из нержавеющей стали – достаточно дорогой способ обеспечить удобный и надежный доступ, но за счет своей устойчивости к агрессивной среде стремянка из нержавейки прослужит дольше, чем сам коллектор.
Лестница с отверстиями в ступенях
Ступени для веревочной лестницы
Этот вариант лестницы потребует чуть больше усилий и поэтому чаще всего используется для изготовления изделия, которым будут пользоваться неоднократно. Такую веревочную лестницу можно, к радости детишек, закрепить на детском городке – она прочная, удобная и достаточно надежная, чтобы выдержать не только вес ребенка, но и взрослого человека.
- Начните сборку лестницы с изготовления ступеней из деревянных брусков сечением 6 на 4 сантиметра, длиной по 35 или 40 сантиметров (размер указан для лестницы, рассчитанной на взрослого человека; для детского городка можно сделать веревочную лестницу немного уже). В трех-пяти сантиметрах от края бруска с помощью электродрели сделайте в центре отверстия диаметром примерно в 1 сантиметр (веревка в отверстие будет продеваться дважды, поэтому, просверлив одно отверстие, убедитесь, что оно подходит по размеру).
- Все ступени необходимо тщательно ошкурить (можете это сделать вручную или используя шлифовальную машинку).
- Если веревочная лестница будет большую часть времени находиться на свежем воздухе, то ступени необходимо обработать специальными защитными составами для древесины – так вы продлите срок их службы. Лучше всего окрашивать ступени в два или даже три слоя.
- Пока ступени сохнут, подготовьте две веревки необходимой длины. Чтобы они не начали распускаться, концы следует немного опалить.
- После того, как ступени полностью высохнут, можно приступать к сборке: возьмите ступень и пропустите веревку через отверстие снизу вверх (снизу оставьте «хвостик» длиной 20-30 сантиметров – его потом можно будет завязать узлом, чтобы «подстраховать» нижнюю ступень);
- затем перекиньте верхнюю часть веревки вниз и опять проденьте ее в это же отверстие снизу вверх;
- сильно затяните веревку.
Аналогично прикрепите остальные ступени к веревке, каждый раз отступая по 30 сантиметров (это будет расстояние между ступенями). Возьмите вторую веревку и повторите весь процесс с другой стороны ступеней. Не забывайте проверять их горизонтальность.
Канализационные лестницы: требования
Подземные коммуникации отличаются достаточно специфическими условиями функционированиями, поэтому и обслуживающее их оборудование должно соответствовать определенным четким требованиям.
- Надежность – коммуникации могут располагаться на разной глубине, и, соответственно, глубина колодезных шахт также может быть весьма изрядной. Конструкция для спуска при этом должна отличаться высокой прочностью и стойкостью. Протяженность сооружения может достигать 6 м, что само по себе составляет большую нагрузку на крепления и детали конструкции. При этом лестница должна выдерживать совокупный вес бригады ремонтников и оборудования. На фото – образец водосточной лестничной конструкции.
- Материал – ГОСТ допускает изготовление канализационной лестницы как из обычной стали, так и нержавеющей. Последний вариант более стоек к действию влаги, но и характеризуется более высокой стоимостью. Для изготовления применяются металлические прутки диаметром в 25 мм.
- Вес – колеблется в зависимости от длины изделия и материала: от 25 кг при длине в 1 м, до 103 кг при длине в 6 м, что соответствует требованиям ГОСТ.
- Антикоррозийная устойчивость – подземные системы отличаются повышенным уровнем влажности, что в сочетании с довольно высокой температурой губительно действует на незащищенный металл. Поэтому в смотровой колодец предпочтительнее установить конструкцию, подвергавшуюся специальной обработке– грунтованию, оцинкованию, окрашиванию антикоррозийным лаковым покрытием.
- Долговечность – переоборудование вертикальных глубоких сооружений – занятие крайне хлопотное и тяжелое. Соответственно, канализационные лестницы должны быть долговечными и износоустойчивыми. Условие это нелегко выполнить, учитывая постоянную, а то и ежедневную эксплуатацию сооружений, поэтому требования ГОСТ, предъявляемые к этому виду оборудования, столь высоки.
Разновидности канализационных лестниц
Так как устройство колодца зависит от его назначения и места размещения, то и лестницы, которыми он оборудуется, могут иметь разное строение.
- Теплосетевая – самая простая плоская конструкция, в которой отсутствуют крепежные элементы. Лестница нестационарная. Она устанавливается на край люка, и по мере надобности персонал ею пользуется. После окончания работ конструкция снимается. Очевидно, что для перемещения оборудования она не подходит.
- Водосточная – однопролетная конструкция, изготавливаемая из металлического прута. В большой степени используется для водосточных и дренажных систем. Сооружение прикрепляются к стене – в конструкции предусматриваются элементы крепежа в виде крюков, и может достигать весьма значительной длины. В случае необходимость длину ее можно изменить: уменьшить или нарастить.
- Канализационная – самая сложная по исполнению. Является двухпролетной конструкцией, поперечные перекладины в которых, располагаются не напротив друг друга, а с соблюдением определенного расстояния. Такая конструкция обеспечивает максимально возможное удобство спуска и подъема по вертикали с учетом веса оборудования и приспособлений, которые приходится нести обслуживающему персоналу. Сооружение жестко прикрепляется к стенке колодца и к горловине. Наращивание длины не рекомендуется . На фото демонстрируется канализационная лестница.
Основные санитарные требования обустройства перепадных канализационных колодцев
В соответствии с санитарными требованиями (СНиП 2.04.03-85 п.4.25-примечание) при обустройстве канализационной системы с использованием трубопровода, диаметр которого до 600 мм и высота перепадов до 0,5 м, не обязательно обустраивать перепадный колодец.
При обустройстве канализационной системы, где высота перепадов до 3 м и диаметр трубопровода 600 мм устанавливают трубчатые перепады.
В качестве промывного колодца можно установить смотровой обычный колодец или же специальные конструкции, которые имеют подвод воды и обустроены запорными устройствами.
Камеры или колодцы на самотечных канализационных и напорных трубопроводах рекомендуют строить по типовым проектам.
Для этого нужно знать, что все конструктивные элементы имеют соответствующую маркировку, на них должно быть написано: колодцы канализационные серия. Пренебрегать маркировкой специалисты не советуют.
Как правило, используют сборные железобетонные конструкции и элементы, которые изготавливают в соответствии с ГОСТ 8020-56. Элементы железобетонные для колодцев круглой формы имеют диаметры: 700, 1000, 1250 и 1500 мм. Люки для таких колодцев изготавливают в соответствии с ГОСТ 3634-91.
В частном домострое допустимо сооружать такие колодцы из кирпича
При этом важно учесть, что глубина лотка в канализационном колодце должна иметь размер, который равен диаметру самой большой трубы канализационной системы
Что представляет собой квартирный и домовой лежак?
Для начала стоит разобраться в конструкции канализационной системы жилых домов. В большей части квартир, построенных в советские времена, уборная, санузел и кухонное помещение размещаются по одной линии. Это дает возможность упростить монтаж системы, отводящей стоки.
Строение общедомовой канализации
Внутриквартирная канализационная разводка среди специалистов носит название гребенки из-за визуального сходства с расческой. От сантехнических приборов и кухонных потребителей воды стоки по вертикальным отводам текут во внутриквартирный лежак. Из него они попадают в стояк.
Он представляет собой элемент внутридомовой канализационной системы в виде вертикальной трубы, собирающей нечистоты из лежаков квартир, находящихся друг над другом. Каждый стояк оборудуется ревизионными окошками, через которые можно пробивать засоры, появляющиеся в ходе эксплуатации системы.
Число люков определяют нормативы, прописанные в СНиПе №2.04.01/85:
- в зданиях до пяти этажей они должны располагаться на последнем и первом уровне;
- когда дом имеет больше пяти этажей, ревизионные окошки должны монтироваться в стояках на каждом третьем уровне.
На верхней части стояка канализации располагается фановая труба. Она выводится на кровлю постройки и служит для вентилирования сети.
В подвалах многоквартирных домов размещается канализационный лежак. Это горизонтально ориентированная труба, которая принимает нечистоты со всех домовых стояков и направляет их в ближайший сточный колодец. То есть, по сути, лежневка – это внутридомовой канализационный коллектор.
Существующие виды лестниц для колодцев
Конструктивные особенности
Требования к канализационным лестницам
Находящиеся под землей коммуникации имеют специфические условия функционирования. В связи с этим для их обслуживания и ремонта разрешается использовать только то оборудование, которое соответствует определенным нормам. Повышенные требования предъявляются ГОСТом и к канализационным лестницам (в документации они имеют обозначение КЛ-1):
- ·Прочность и надежность. Высота колодцев в некоторых случаях достигает 5 и более метров. Все элементы лестниц для канализации должны выдерживать достаточно большие нагрузки во время спуска и подъема работников и необходимого оборудования.
- ·Материал. Лестничные канализационные конструкции КЛ-1 согласно ГОСТу могут выпускаться из обычной или из нержавеющей стали. Второй вариант предпочтительнее, так как более устойчив в условиях постоянной повышенной влажности. Толщина металлических прутков, используемых для производства лестницы, должна составлять 2,5 см.
- ·Вес. Нормативным требованиям ГОСТа относительно массы лестничных конструкций соответствуют изделия весом от 25 кг до 103 кг при длине от 1 до 6 м соответственно.
- ·Устойчивость к коррозии. Постоянная повышенная влажность и довольно высокая температура в канализационных колодцах способствуют образованию и быстрому развитию коррозийных процессов на металлических поверхностях. Поэтому предпочтительнее использовать изделия из нержавеющей стали. Если конструкция выполнена из обычной стали, перед тем, как поместить в колодец, ее необходимо подвергнуть специальной обработке. Применяется грунтование, оцинковывание, окрашивание специальным антикоррозийным лаком.
- ·Долговечность. Замена конструкций в вертикальных глубоких колодцах с ограниченным диаметром занимает достаточно много времени и связана с определенными трудностями. Чтобы в обслуживании различных коммуникационных систем не возникало частых и длительных простоев, лестницы для канализационных колодцев должны быть максимально износоустойчивыми и иметь длительный срок эксплуатации.
Нормы ГОСТ Р 53254–2009
Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.
При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:
- глубина проступи не должна превышать 250 мм;
- ширина каждой ступеньки должна составлять не менее 900 мм;
- высота ограждения — не менее 1200 мм;
- если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
- при высоте подъема менее 20 м возможно применение вертикальных изделий;
- если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
- пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.
Размеры ступеней.
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: «R-A-510923-1», renderTo: «yandex_rtb_R-A-510923-1», async: true }); }); t = d.getElementsByTagName(«script»); s = d.createElement(«script»); s.type = «text/javascript»; s.src = «//an.yandex.ru/system/context.js»; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, «yandexContextAsyncCallbacks»);
ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:
- для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
- в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
- крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
- каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
- степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
- расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
- отступ от опорной поверхности до края конструкции — от 300 мм;
- расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
- размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
- обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.

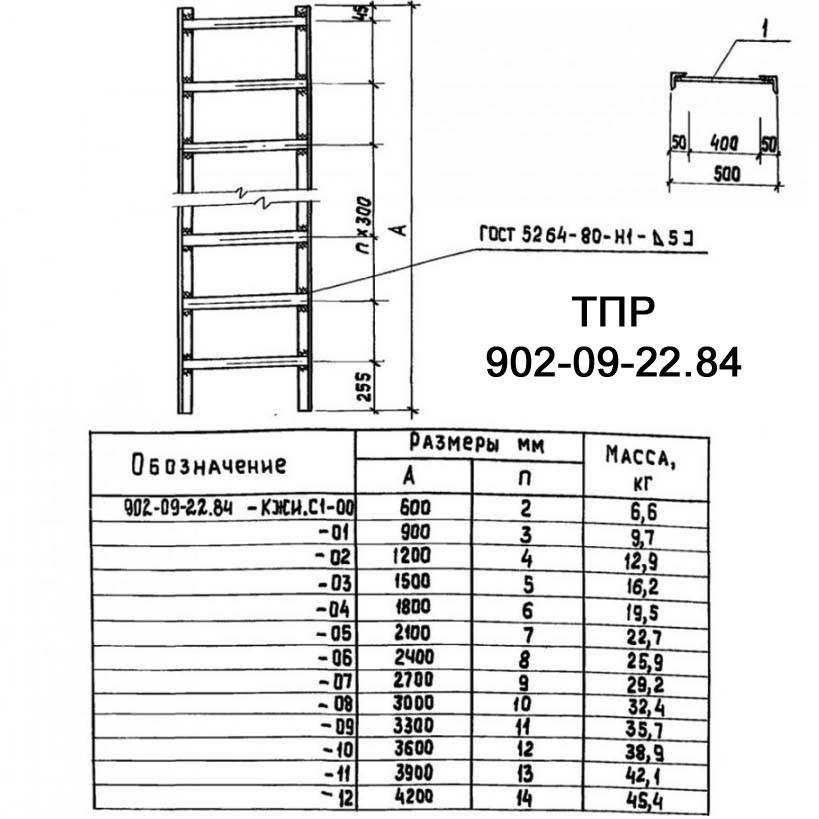

Размеры вертикальных лестниц.
Заключение
В резюме данного материала необходимо отметить основные реперные точки, которые отражают суть изготовления и использования колодезных лестниц различных типов. При эксплуатации таких лестниц в различных коммуникационных системах, использоваться должны только строго определенные конструкции, максимально соответствующие поставленным задачам.
Приобретение, самостоятельное изготовление и монтаж лестничных систем должны отвечать самым жестким требованиям, отраженных в целевых нормативных документах, предъявляемых для изделий подобного рода.
В процессе эксплуатации необходимо неукоснительно соблюдать требования техники безопасности и охраны труда, лестницы в колодец должны подвергаться периодическому системному осмотру на предмет выявления коррозионных дефектов и механических повреждений. При соблюдении этих простых, но необходимых правил, движение вниз будет означать и обязательное возвращение наверх.
