Самые популярные модели счетчиков
Задумываетесь о том, как выбрать счетчик для холодной воды или горячей? Ознакомьтесь с нашим рейтингом.
Мы рассмотрим популярные счетчики воды, сделаем описание каждого типа. Водомеры представлены в разных модификациях. Они отличаются фирмой-изготовителем, ценой, точностью показаний, внутренним устройством, чувствительностью к температуре и давлению.
БЕТАР СГВ- 3/15
Это крыльчатый механический счетчик, выпускает его российская компания Бетар.
Он относится к бюджетной категории водомеров, работает с температурой от +5 до 90 °C, рассчитан на давление до 10 Бар, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Изготовлен из термостойкого пластика. При соблюдении правил эксплуатации работать будет до 12 лет.
ЭКО НОМ СВ-15-110
Это не дорогая модель, имеет диапазон работы от +5 до 90 °C, рассчитан на давление до 16 Бар, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет.
Изготовлен из термостойкого пластика. При соблюдении эксплуатации проработает 2-3 поверочных срока. Изготовлен из немагнитного сплава без примеси никеля, поэтому считается экологически безопасным, обладает высокой прочностью.
Пульс 15У-110
Оборудован хорошо читаемыми цифрами, имеет гарантию 3 года.
Имеет функцию автоматической передачи данных, выдерживает давление до 1,6 Мпа, имеет высокую точность, рассчитан на температуру воды от 5 до 90°С. Его можно монтировать горизонтально и вертикально, межповерочный интервал 6 лет.
ITELMA WFW20 D080
Это прибор, изготовленный в Германии, обладает высокой точностью, рабочий диапазон от 5 до 90°С, рассчитан на давление до 1 Ппа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 4 года.
Имеет удобную цифровую шкалу, имеет защиту от протечек, не подвергается магнитному воздействию. Может передавать показания удаленно.
ВСГ-15-02
Подходит для систем с чистой водой, обладает высокой точностью, может быть изготовлен вертикально и горизонтально, имеет защиту от механического воздействия.
Работает точно при нормальной влажности, если ее показатель превысит 80%, может сбоить. Имеет долгий срок службы, срок поверки 6 лет, срок службы 12 лет. Диапазон работы от +5 до +95°С. Максимальное рабочее давление 1,6 Мпа.
Decast Вскм 90-20
Оборудован герметичным, противоударным корпусом.
Относится к бюджетной категории водомеров, работает с температурой от +5 до 120 °C, рассчитан на давление до 1,6 МПа, диаметр прохода 20 мм, номинальный расход – 2,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Изготовлен из термостойкого пластика. При соблюдении правил эксплуатации работать будет до 12 лет. Не имеет импульсного выхода, но может быть оборудован специальной системой.
Бетар СХВ-15 Бет.Х-15
Разработан только для холодной воды, работает с водой до 40°С, является антимагнитным, может выдерживать высокое давление, его разрешается монтировать под любым углом, имеет защиту от протечек.

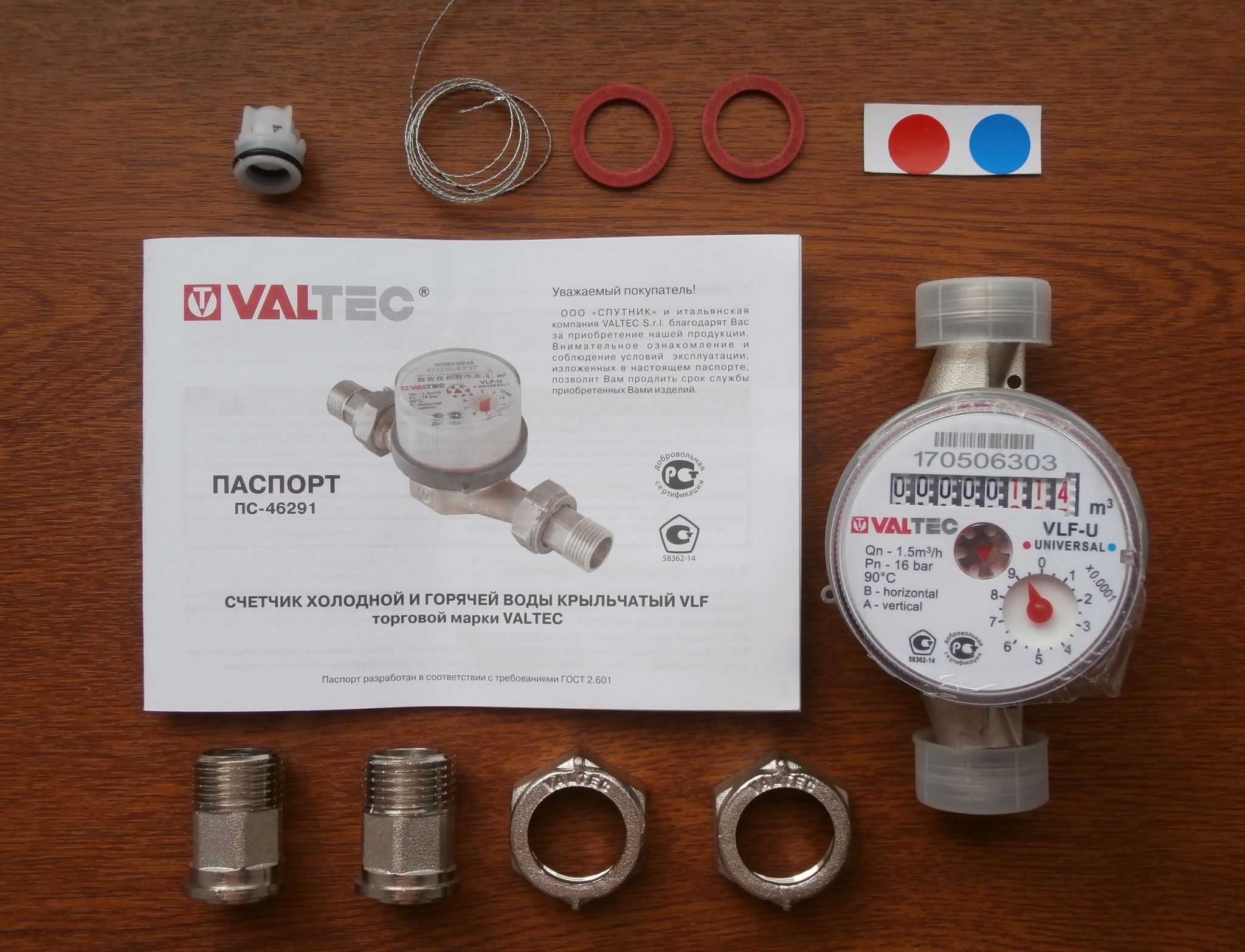

VALTEC VLF-15U ½
Это счетчик итальянского производителя, подходит для горячей и холодной воды, работает с температурой от +5 до 90 °C, рассчитан на давление до 1,6 МПа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет, работает до 12 лет.
Подходит для водопроводов с любым качеством воды. У прибора бывают сбои в передачи данных удаленному серверу.
ITELMA WFW24 D080
Надежный прибор, собирается по лицензии компании Siemens.
Разработан для воды температурой от +5 до 90 °C, выдерживает давление 1 МПа, диаметр прохода 15 мм, номинальный расход – 1,5 м³/ч, его можно монтировать вертикально, работает без поверки 6 лет. Не боится ударов и может устанавливаться в регионах с плохим качеством воды.
Итэлма WFK20.D080
Лучший в своей ценовой категории, фиксирует расход при 10 л в час. Выдерживает температуру до 110 °С, однако рассчитан для работы с холодной водой. Рассчитан на давление 2,5 Мпа. В его сплавах не содержится никель. Максимальный расход 3 м³/ч, диаметр прохода 15 мм.
«Мокрые» и «сухие» устройства для учета воды
От расположения механизма учета воды зависит какие бывают счетчики тахометрического типа – «сухие» либо «мокрые». Как следует из логики, в «мокрых» счетчиках он находится в воде и, как следствие, страдая от наличия в ней разных взвешенных частиц и загрязнений, довольно быстро выходит из строя. Эту проблему частично может решить использование фильтра, который следует устанавливать непосредственно перед счетчиком. В «сухих» приборах таких проблем нет, так как учетное устройство защищено немагнитной перегородкой и поэтому такой аппарат более долговечен и, главное, дольше сохраняет способность показывать точный результат.
Тахометрические счетчики называют еще и механическими, соответственно, относятся к энергонезависимым приборам учета воды, что в некоторых случаях является решающим моментом выбора, а такая проблема, как чувствительность к магнитному полю успешно решается использованием антимагнитной защиты.

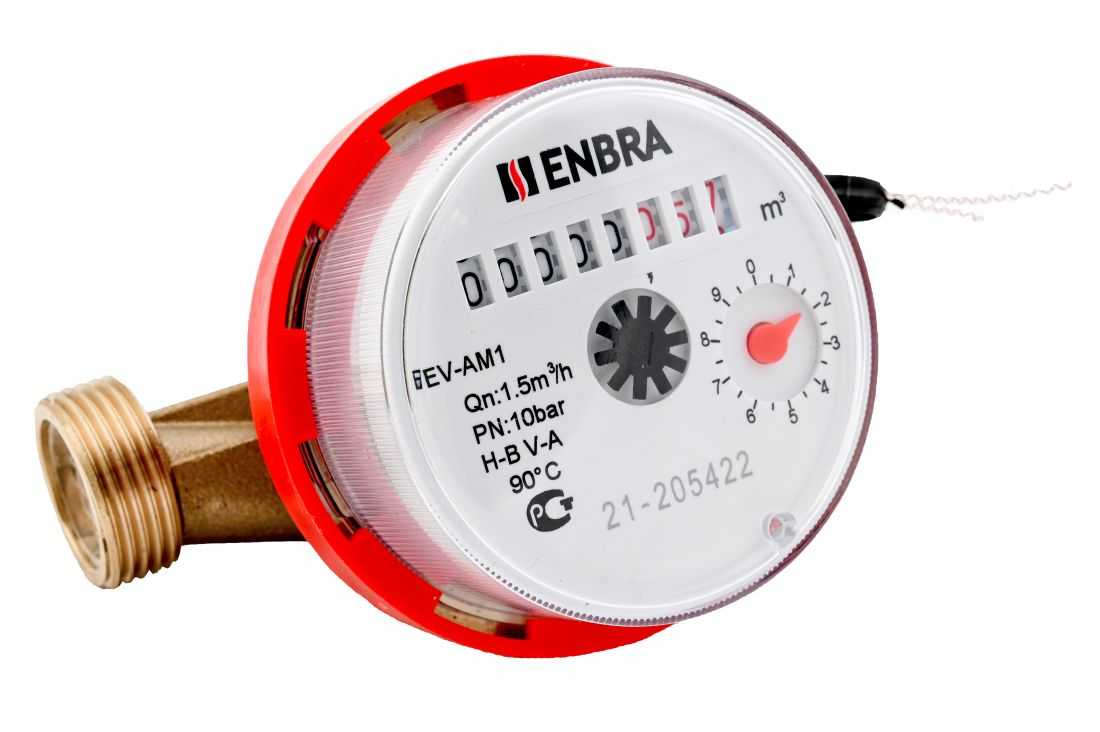

На фото счетчики для воды

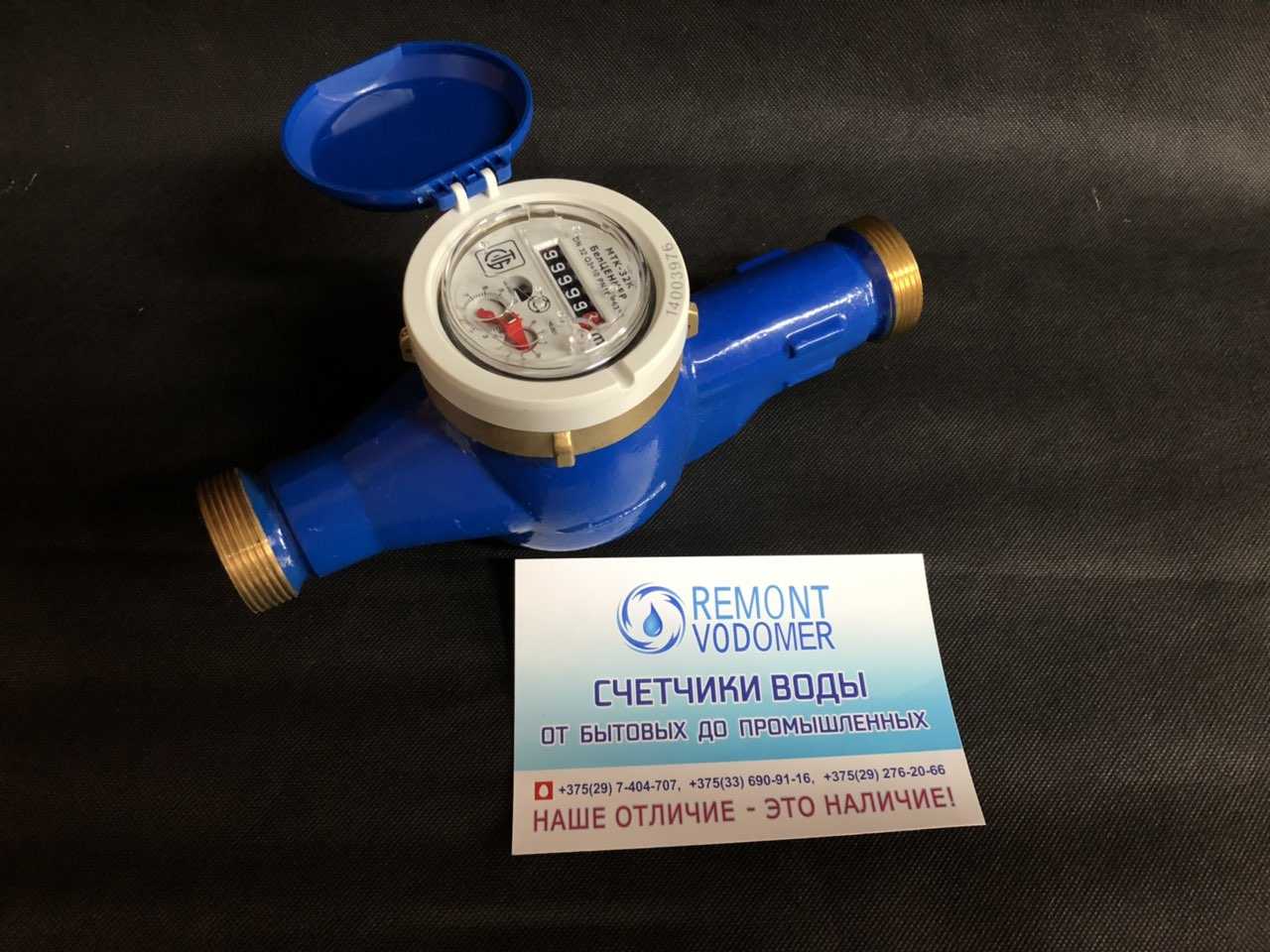

Многоструйные счетчики для воды
Многоструйные приборы имеют несколько отличий от своих одноструйных «братьев», главное из которых заключается в том, что благодаря возможности разделения общего потока воды в трубе, непосредственно перед крыльчаткой на несколько отдельных, можно получать более точные данные, практически без погрешностей. Следует указать и такой важный момент как возможность выполнить поверку прибора без его снятия: достаточно снять только верхнюю часть устройства. Также на них можно устанавливать модули для импульсного выхода, а сам монтаж/демонтаж отличается легкостью и может быть осуществлен даже самостоятельно, но при условии, что такой аппарат потом запломбируют (некоторые компании не поощряют такой способ установки и требуют, чтобы монтаж проводился их специалистом, который и запломбирует счетчик).

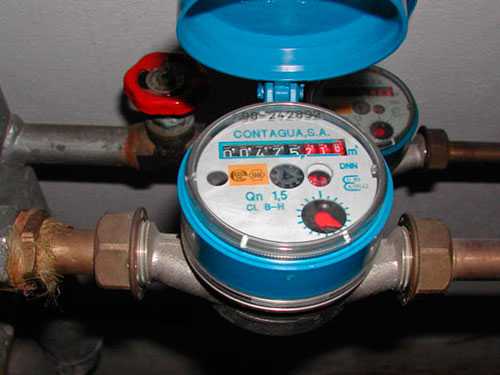

Установленные счетчики
Виды и типы оборудования
Перед тем, как подобрать водомеры на трубы диаметром 20, 32, 40 мм или другого сечения, необходимо ознакомиться со всеми видами приборов. Разделяется две основных группы: энергонезависимые счетчики и энергозависимые. Первые функционируют за счет механических процессов потоков воды, вторым необходимо электрическое питание. Следующее разделение по 4 типам:
-
Тахометрические (крыльчатые или турбинные) – устройства механического типа, энергонезависимые. Рабочая деталь – турбина или крыльчатка малого формата, погруженная в воду. Объем используемой воды считается по количеству оборотов, делаемых крыльчаткой. Элемент передает движение на счетный механизм, что позволяет говорить о достаточной точности водомеров. Плюсы:
- доступная цена;
- возможность работать в воде любой жесткости, с повышенным содержанием железа и других элементов.
Минус только один – зарастание крыльчатого элемента и необходимость замены через несколько лет. Правда, иногда случается, что скорость проворотов даже увеличивается, но выход только один – замена прибора.
- Индукционные/электромагнитные приборы учета – это энергозависимые конструкции. Работают на способности потока проводить электроэнергию. Оборудование стоит достаточно дорого, но имеет длительный срок службы (до 10 лет). Минус: точные данные получаются только при наличии чистого потока, без примесей и включений, но в обычных квартирах редко можно встретить идеальное состояние трубопровода.
- Ультразвуковой счетчик воды также энергозависимый прибор. Основан на принципе сравнения скорости распространения ультразвукового сигнала «по» и «против» течения потока. Плюсы: долгий срок службы (до 15 лет), возможность установки на трубах разного сечения 20, 32, 40 мм, высокая точность измерений. Минусы: очень дорогая цена, высокие требования к чистоте внутренних стенок трубопровода и качеству воды.
- Вихревый водомер требует электропитания, объем использования считается посредством скорости образования вихревой дорожки. Работает только с чистыми потоками и служит не более 8 лет.
При всех достоинствах приборов, самым меньшим количеством недостатков и большей работоспособностью обладают крыльчатые счетчики питьевой и горячей воды. Только они наиболее адаптированы к реальным условиям не слишком чистого потока и старых трубопроводов. Поэтому, чаще всего пользователи монтируют именно данные приборы учета.
Принцип работы водосчетчиков
Принцип работы домовых водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.
Водосчетчики по принципу действия можно разделить на тахометрические (в основе работы лежит помещенная в поток жидкости турбинка или крыльчатка, которая связана со счетным механизмом), вихревые, ультразвуковые, электромагнитные (используются в промышленности) — отличаются от тахометрических наличием электронных устройств и отсутствием подвижных частей. По конструктивному исполнению они подразделяются на раздельные и компактные. По количеству обслуживаемых трубопроводов счетчики воды делятся на одноканальные, двухканальные и многоканальные.
Стандартные приборы учета холодной воды работают при температуре 40 °C, приборы учета горячей воды при температуре до 90 °C, уровень давление воды в них равен 1 МПа. Водосчетчики используются с целью учета количества расходы воды в квартирах и на предприятиях. Соответственно в зависимости от мощности систем отопления и водоснабжения счетчики бывают индивидуальные и промышленные. Водосчетчики исправно показывают точные показания при температуре до 60 °C и относительной влажности воздуха до 98%. Однако, согласно законодательству РФ, необходимо регулярно проводить поверку счетчиков воды.
Назначение и описание счетчика «Эквател»
Универсальный счетчик воды «Эквател» СВК 15 является подходящим прибором для учета и контроля объемов водопотребления частными пользователями или для учета расхода воды государственными учреждениями.
Согласно ГОСТ Р 50601 от считается подходящим для измерения потребляемой воды, согласно ГОСТ 122997 прибор устойчив к воздействию влаги и неблагоприятных температур.
При установке прибора горизонтально, он соответствует классности В, при вертикальном расположении – классности А согласно ГОСТу.
Некоторые приборы, оснащенные импульсным выходом и дискретностью в один литр, способны передавать результаты потребления, снятые с устройства, дистанционно. Счетчик «Эквател» СВК 15 пользуется популярностью и является достаточно часто устанавливаемой моделью.
Водосчетчик безопасен и разрешен к применению для учета потребления холодной питьевой воды.
Установка производится с учетом особенностей помещения и дизайна, вертикально или горизонтально. Он мелкогабаритный, не занимает много пространства.
Параметры агрегатов
На что же стоит обратить своё внимание, когда дело доходит до выбора?
Прежде всего, это монтажная длина
Важно верно определить её значение перед установкой счётчика. Как правило, она составляет 100 — 130 мм
Бывают случаи, когда пространство под установку ограничено. В таком случае используется расходомер длиной около 80 мм. Если счётчики изготавливают под заказ, то приборы учёта могут достигать длины 200 и даже 250 мм.
Диаметр прохода. Ещё один параметр, говорящий о внутреннем диаметре трубы. Он поможет в определении проходимости жидкости. Для рядовых квартир нормальным будет показатель в 15 или 20 мм. В частных домах трубы могут быть шире и достигать 35 мм.
Показатель давления. Данный параметр тоже стоит уточнить, для бытовых агрегатов норма будет колебаться в пределах 1 атм.
Ограничения по температуре. У данной техники существуют ограничения посчитываемой температуре. В случае горячей воды ограничения составят от 5 до 130 градусов. Если говорить о холодной воде, то диапазон от -5 до -40 градусов.
Материал для производства. От используемого сырья напрямую зависит долговечность и технические характеристики конкретного товара. Как правило, при создании задействуется силумин – материал, устойчивый к агрессивному воздействию. В конструкции отметчиков также часто встречаются бронза и латунь вне зависимости от разновидности. Используются они по той же причине, что и силумин – выносливость и износостойкость при воздействии влаги. Ещё время от времени применяют нержавеющую сталь. Она хороша в плане технических параметров, но значительно дороже бронзы и латуни, потому используется редко.
Приборы под заказ и современные технологичные модели могут быт выполнены из полимеров.
Расход воды. Ещё один индивидуальный показатель, что измеряется в л/час
Почему же его важно учитывать? В случае превышения данного показателя на счётчике могут возникать неверные показатели. Если вы используете воду долгое время без перерывов – озаботьтесь поиском прибора с высоким расходом
Найти данную информацию можно в техническом паспорте товара, который всегда прилагается к изделию. В этом разделе имеется несколько значений, коротко о каждом:
- Минимальный расход – показывает объём воды, при котором счётчик будет стабильно работать без перепадов.
- Максимальный расход – показывает максимально допустимый объём воды, который отметчик способен обработать. Лучше не достигать данного предела без крайней необходимости, чтобы аппарат не работал на износ на пределе своих возможностей. Иначе это значительно уменьшит срок его службы.
- Номинальный расход – оптимальный показатель проходимой воды, который устройство стабильно способны считывать и выводить.
- Переходный расход – погрешность, которая встречается при расчётах.
Дополнительные параметры
Сертификат качества. Водоотметчики предназначены для долгого использования, и лучше всего, если покупаемый товар сертифицирован и имеет большой реальный опыт использования других покупателей с отзывами.
Обращайте внимание и на общий срок эксплуатации конкретного изделия. Этот параметр тоже указывается в техническом паспорте
Продолжительность эксплуатации будет зависеть от разновидности счётчика. Так мы, например, говорили о тахометрических агрегатах, для которых хорошим сроком службы будет от 4 до 6 лет. В их случае это будет нормой, однако не для других экземпляров. Так у прочих измерителей данный показатель может составлять 10 – 12 лет.
Еще больше плюсов
Без геркона
Импульсный выход часто отказывает. В СВК-15-3-7 с радиомодемом установлен оптически датчик оборотов с неограниченным сроком службы.
Без калибровки
Не требует калибровки или программирования. Поставил и работает. Справится любой сантехник.
Без концентраторов
Счетчик с радиомодулем «СТРИЖ» работает без концентраторов и ретрансляторов, это позволяет сократить смету.
Прост в установке
Умный счетчик воды устанавливается за 15 минут, как и обычный водомер.
Антимагнит
Встроенный детектор магнита оповещает о вмешательстве в работу прибора.
100% отечественная разработка
Счетчик разработан и выпускается в России. Стабильная цена при любой полити ке.
| По статистике, основная причина по которой квартирные водосчетчики перестают считать показания с требуемой точностью — выход из строя геркона.
Это снижает затраты жильцов и УК на обслуживание всей системы учета воды. |
Преимущества и недостатки
Основные преимущества прибора Геррида обусловлены простотой конструкции:
- Надежность. Благодаря тому, что в устройстве Gerrida минимум необходимых деталей, они достаточно надежны. Выход из строя возможен только в случае заводского брака, но это бывает очень редко. При этом достаточно большой срок гарантии сводит эту проблему к минимуму.
- Долговечность. Применение пластмассы для защиты от коррозии и каменных опор в узле вращения крыльчатки значительно повышает долговечность устройства. При правильной эксплуатации счетчик воды Gerrida способен проработать значительно дольше своего срока эксплуатации, заявленного фирмой – изготовителем.
- Большой межповерочный интервал. Шестилетний срок поверки прибора — довольно большой срок. Чем меньше этот период, тем меньше у потребителя проблем с эксплуатацией водомера.
- Укороченная модификация устройства. Благодаря наличию счетчика с монтажным размером немного меньше обычного, возможна его установка в самых труднодоступных местах квартиры. Очень часто счетчик приходится монтировать в таких местах, при этом еще прятать под облицовку или в щиток. При таких условиях укороченный водомер подходит лучше всего.
К недостаткам можно отнести чувствительность к грязной воде и магнитным полям. Если по водопроводу идет очень загрязненная вода, то лучше поставить перед водомером дополнительный фильтр. На этих водомерах установлена антимагнитная защита, но при воздействии сильного магнитного поля она не сработает.
Паспорт счетчика Геррида можно скачать ЗДЕСЬ.
Счетчик Эко Ном
Также весьма неплохой счетчик. Радует цена за такую комплектацию. В коробке вы найдете счетчик, гайки с обратным клапаном, 4 фибровые зеленые прокладки, проволока для опломбировки, паспорт.
На первых порах мастера обрадовались, что нет необходимости покупать отдельно прокладки, т.к. в комплекте лежат аж 4 штуки, но они оказались плохими. Пришлось покататься потом на замену этих прокладок.
Обратный клапан в гайке очень хорошего качества. Не вылазят из гайки при обратном направлении воды. Как сказали дилеры производителя, что продали кучу счетчиков и ни одного брака! На практике таких приборов поставили не так много, на момент написания статьи установлено чуть более 200 штук и никаких нареканий на них нет.

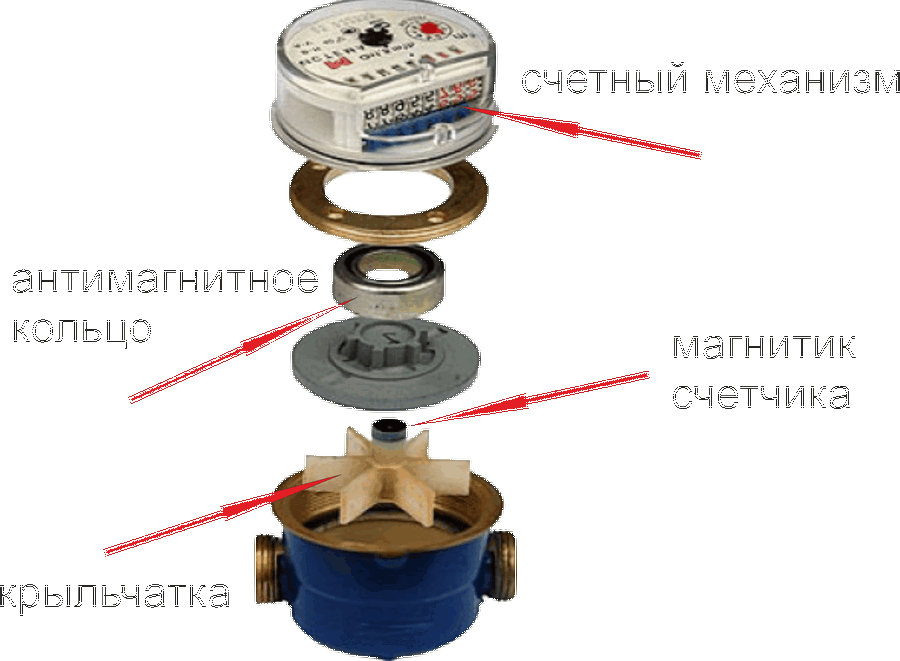

Устройство водяного счетчика с крыльчаткой
Измерители с таким механизмом рассчитаны на небольшой напор воды и незначительные ее объемы в единицу времени. Максимальная величина напора для индивидуальных приборов составляет 1,6 МПа, в некоторых моделях, это значение может быть не более 1,0 МПа. Присоединительные размеры ИПУ варьируются от 15 мм до 40 мм.
Самым распространенным вариантом, для применения в быту, считается сухоходный, одноструйный водосчетчик с крыльчаткой. Чтобы быть уверенным в корректной работе домашнего прибора, необходимо знать – как устроен счетчик на воду.
Измерительный прибор тахометрического типа состоит из двух изолированных камер. Передача вращения, из одной камеры в другую, производится бесконтактной магнитной передачей. В отсеке, присоединенному патрубками к трубопроводу, располагается многолопастной элемент. Ось крыльчатки, ориентирована перпендикулярно входящей жидкости. На конце оси, восходящей к изолирующей перегородке, смонтирован диск из магнитного материала.
В камере со счетным механизмом, ось редуктора, так же насажена на магнитную полумуфту. Воспринимаемое через магнитную связь вращение крыльчатки, масштабируется в цифровые значения роликового механизма. Способ передачи вращения, основанный на работе магнитного поля, является уязвимым местом в конструкции прибора. Движение измерительной детали может быть замедлено внешним воздействием постоянного магнита, и это привлекает недобросовестных потребителей.
Счетчики, имеющие одну камеру с расположенными в ней на единой оси механизмами измерения и считывания, называются мокроходными. Они не имеют магнитных деталей, но чутки к уровню загрязнения воды. Для повышения точности измерений, вода может подаваться в измерительную камеру не единым потоком, а предварительно разбитой через рассекатель на несколько струй. Площадь соприкосновения водного потока с лопастью крыльчатки получается больше, снижается турбулентность, и это повышает точность измерений и снижает риск преждевременного выхода из строя многоструйного прибора учета.
