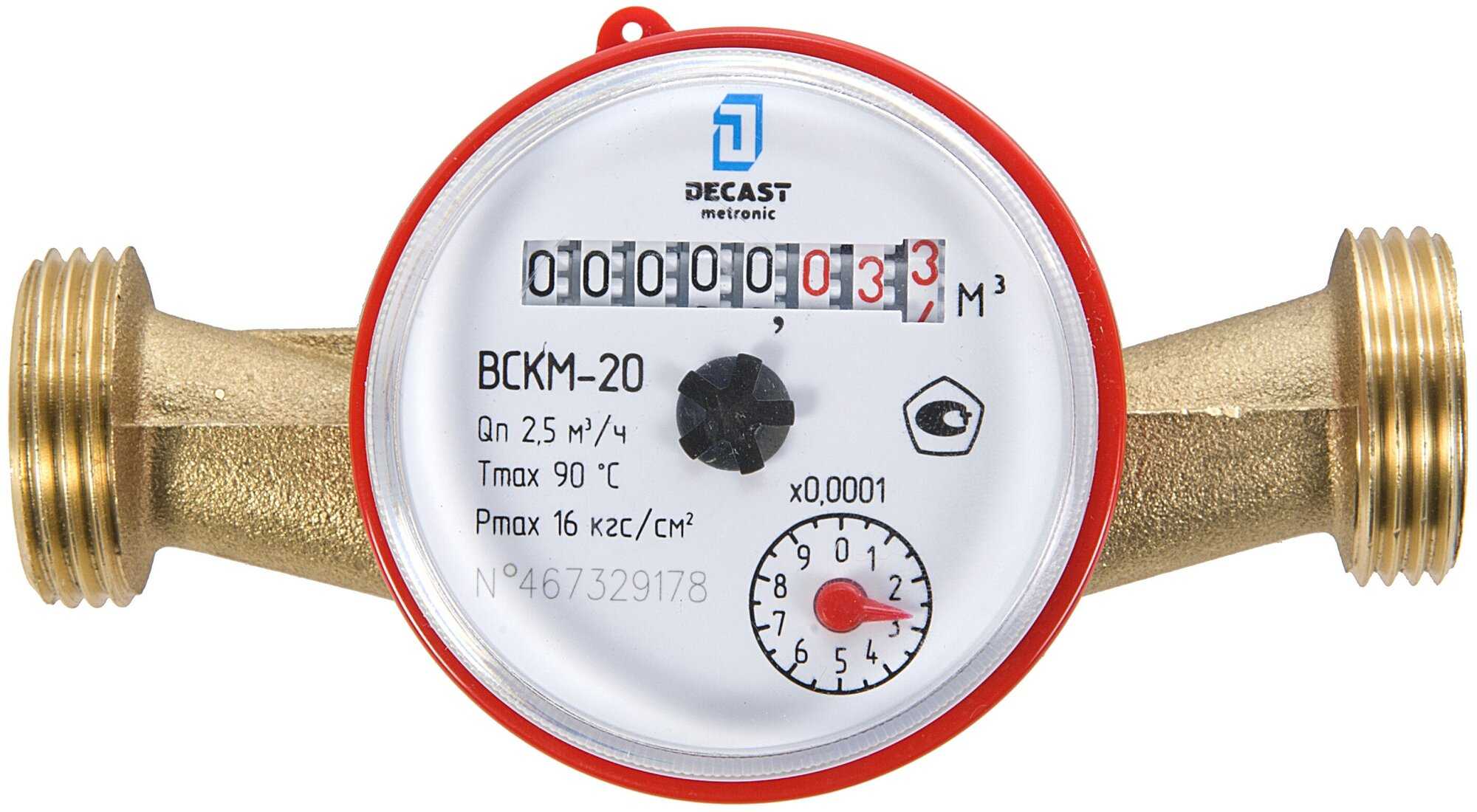

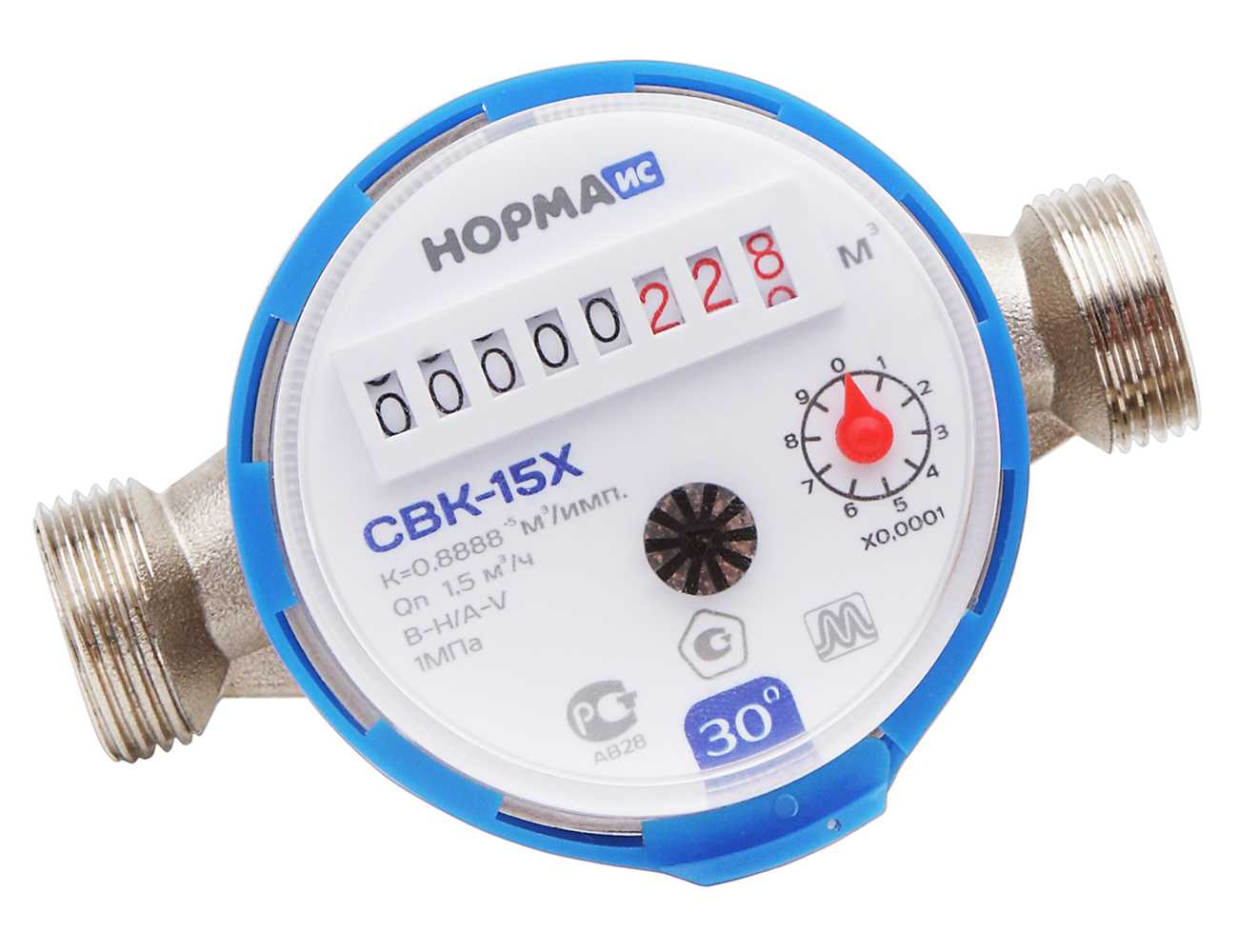

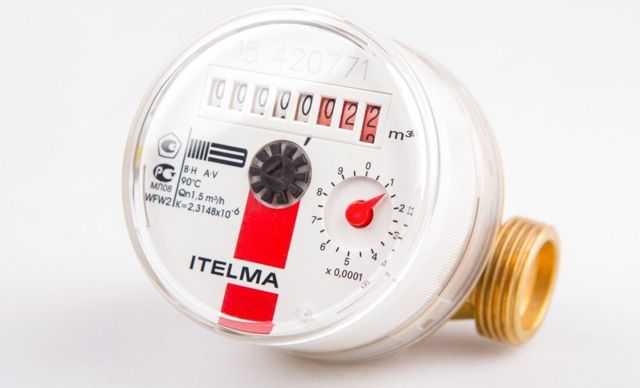

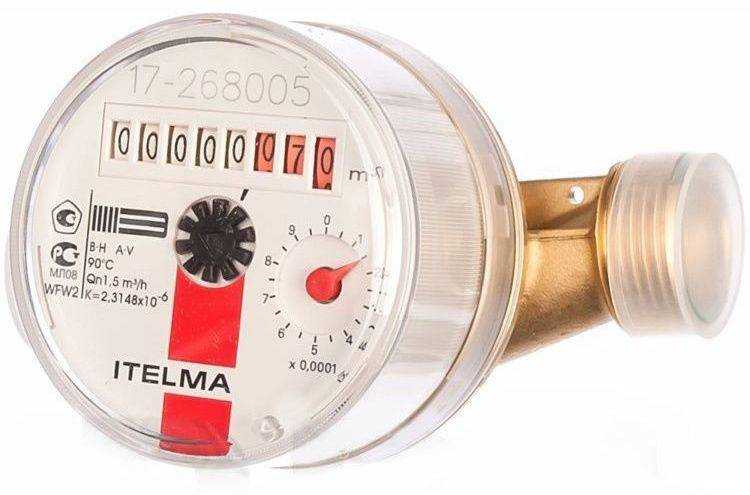

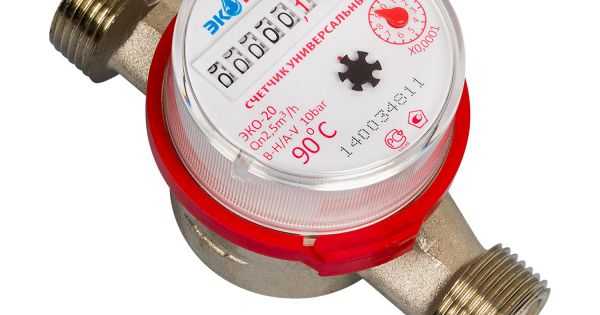

Аналоги

Так как водомер предприятия «Бетар» имеет довольно простую конструкцию, у него много аналогов. Среди них приборы учета воды предприятий «Меркурий», «Тепловодомер», «Норма», «Тритон».

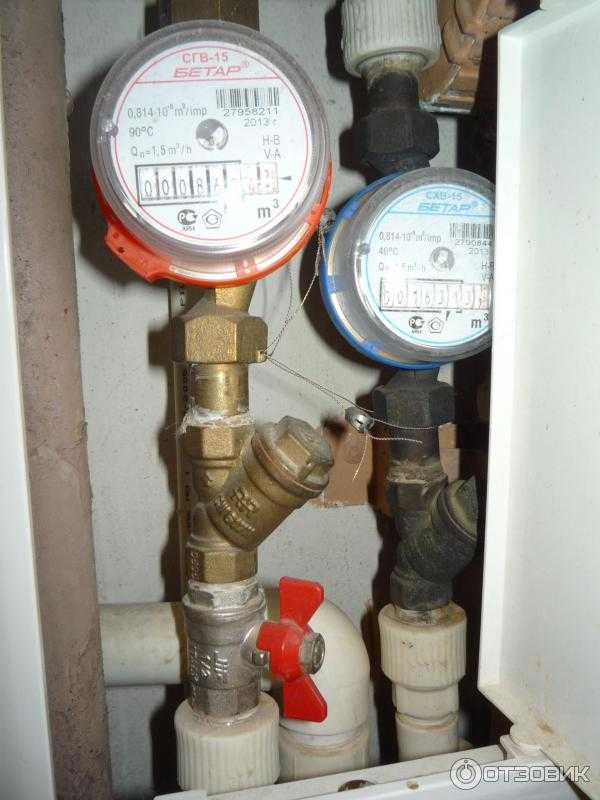

Счетчики на холодную и горячую воду решил поставить и платить по их показаниям 2 года назад. Дело в том, что воды использовал гораздо меньше, чем мне насчитывали за потребление. Хоть 5 литров в месяц используй, все равно заплатишь по средней норме на человека, прописанного в квартире.

Счетчики решил выбрать самые дешевые. И это (в одном из магазинов нашего города) оказались Бетар СХВ/СГВ-15. Пару лет назад отдал за них по 550 рублей за каждый. Установил сам.

Сотрудник компании пришел, опломбировал. И начался отсчет, что называется. Примитивным способом, но все же проверил, каждый на расход воды. В литровую банку набрал воды(целую), при этом самый правый ролик перешел выше на одну единицу, что соответствует одному литру. Пока, хотя бы так! В центре прибора можем увидеть колесо-звездочку, которое крутится при пользовании водоснобжением. Многих интересует вопрос:можно ли остановить данные счетчики, например, магнитом, для экономии собственных средств. Даю свой ответ:можно! Но во-первых это противозаконно! В качестве эксперимента прикладывал к верхней части корпуса магнит средних размеров от динамика. Счетчик останавливался на самом деле, и тот, и другой. Убираем магнит, он курутится, НО уже с рывками идет его звездочка. После таких манипуляий у меня он не стал показывать больше, либо меньше фактического расхода. Да и магнит я прикладывал пару раз из любопытства еще до пломбировки. Говорят неодимовый магнит поможет в этом деле лучше, но я не пробовал его использовать. Данные методы не законны, поэтому не к чему не призываю, просто говорю свое мнение по этому поводу. В завершении, хочу сказать, что счетчики довольно надежны, просты в установке и, лично я, не пожалел, что их использую.

Доставка по Москве

Курьер до двери — 300 руб.

Доставка по России — подробнее

Рекомендация по выбору магнита

Для успешной остановки счетчика воды БЕТАР СГВ-15, рекомендуем применять неодимовый магнит 50х30 мм силой 116 кг.

Другие применяемые магниты для остановки счетчика

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов — 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход — от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный — 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности — 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера — 30 м³/ч. Порог чувствительности прибора — 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» — иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

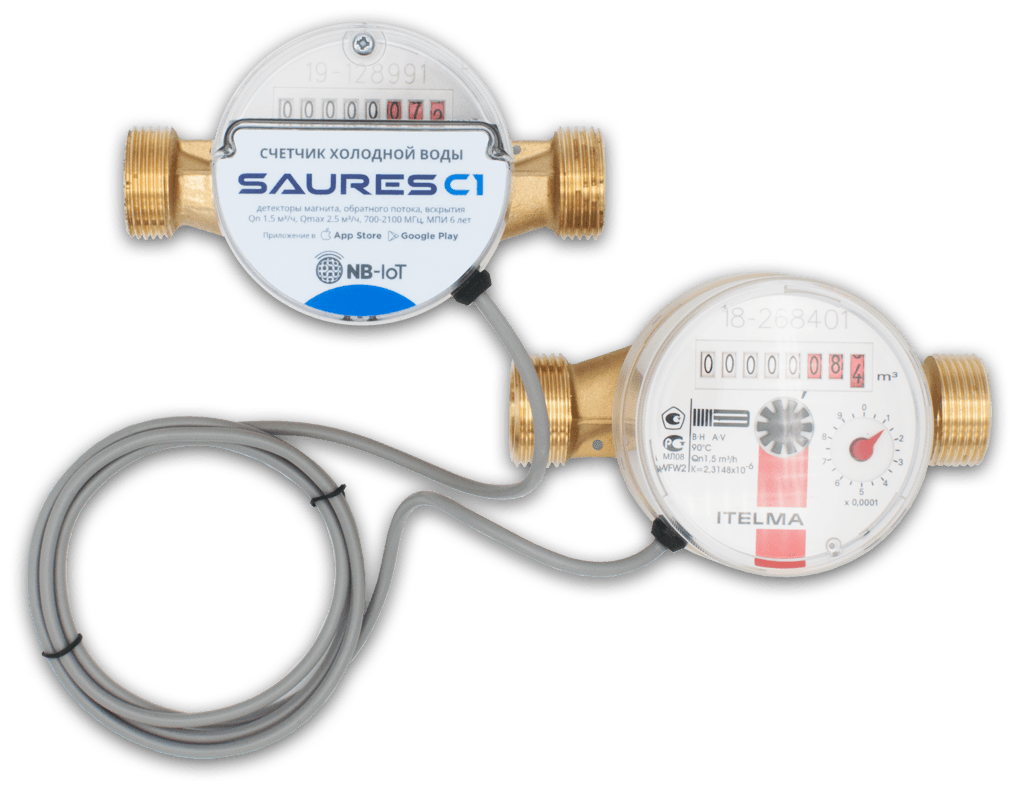

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

Технические характеристики водяного оборудования

Помимо температуры, с которой мы разобрались выше, неотъемлемым качеством устройства считается номинальное или предельно допустимое давление. Для модели традиционного горячего водоснабжения номинальным показателем признан 1 Мпа, чего достаточно для хорошего функционирования и выполнения задач. Обязательно чтобы паспорт к прибору подтверждал эту информацию.

Диаметр условного прохода потока воды составляет 16 мм, примерный расход воды через механизм порядка 1,5 кубометра/час, чувствителен к 0,015 куб/час. Присоединительные штуцеры, которые оснащены для крепления составляют 0,5 см. Все подробные технические характеристики предоставляет тематический сайт по продажам водомеров.

Более подробно об устройстве водомера вы можете узнать из нашего видео.

Особенности моделей бетар 15

Известно, что компания бетар разделяет счетчики на две водяных конструкции: первая схв 15 сосредоточена на работе с холодными трубопроводами, а вторая сгв устанавливается для системы горячего водоснабжения. Как бы там ни было обе конструкции всегда проходят проверку и помещаются в государственный реестр.

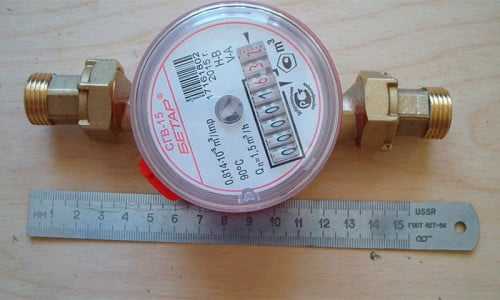

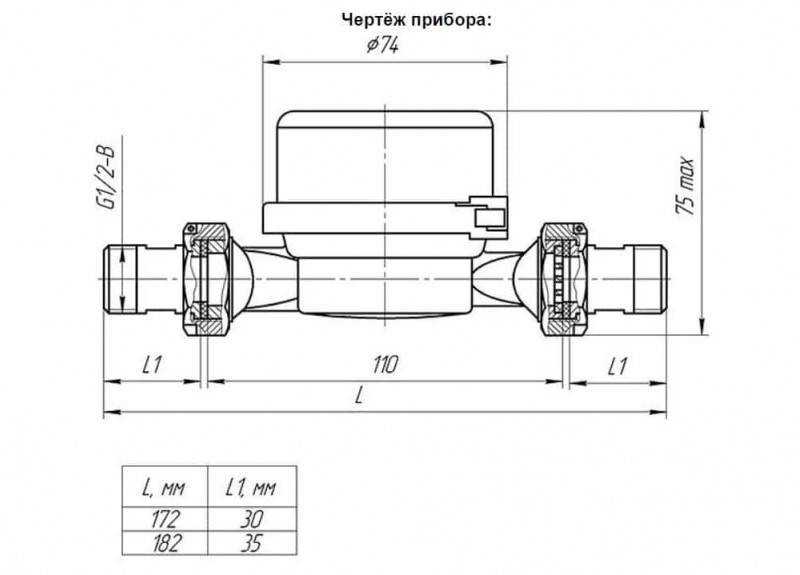

Размеры счетчика бетар

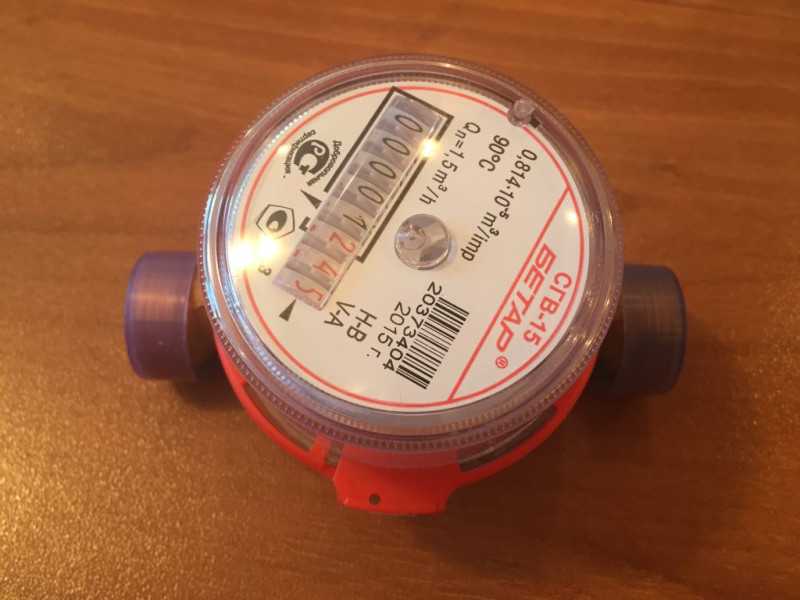

Вариант счетчика сгв 15 предназначен для контролирования расхода горячей воды, температура которой способна варьироваться от +5 до +90 градусов. Аналоги схв для холодной воды позволяют себе учитывать количество использованных кубометров температурой не более +40 градусов. Об этих параметрах должен свидетельствовать паспорт.

Каждый из этих устройств состоит из двух частей конструкции: циферблата или счетного механизма и корпуса, содержащего в своем составе патрубки входа и выхода, и крыльчатку. Крыльчатки могут иметь различный материал изготовления: металл или пластик. Оба патрубка выполнены из латунного прочного сплава и расположены удобно, что можно проводить монтаж счетчика в разных положениях (вертикально и горизонтально).

Основной корпус, которым оснащен счетчик обладает поворотным механизмом, поэтому прибор бетар сгв и схв 15 может размещаться как удобно хозяину. Кроме того, имеется возможность быстрого и удобного доступа к показаниям при установке для горячей и холодной жидкости.

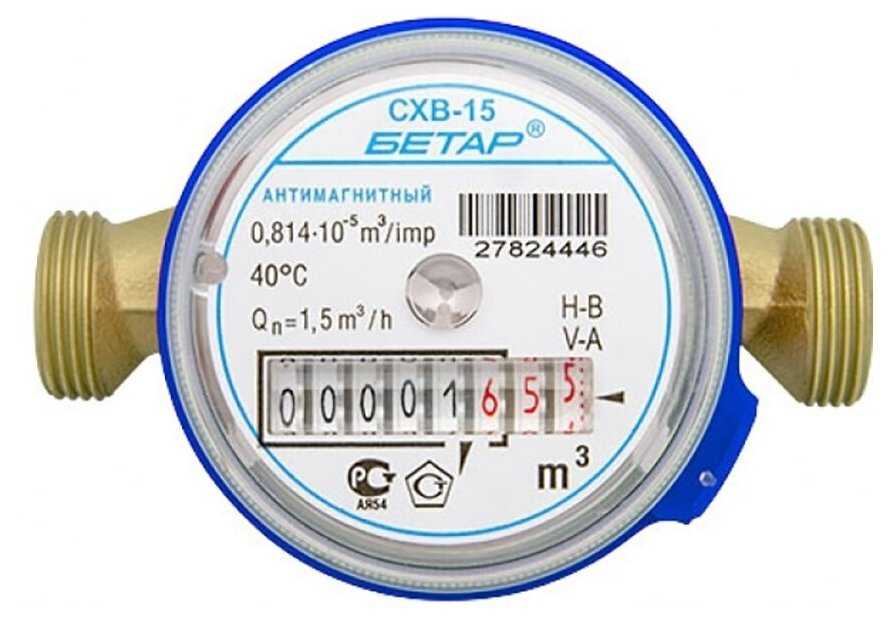

Модель Бетар схв 15

Основные параметры счетчиков горячей и холодной воды СГВ-20

Наименование параметра	Значение
Диаметр условного прохода, Ду	20 мм
Номинальный расход воды	2,5 м 3 /ч
Порог чувствительности, не более	0,025 м 3 /ч
Длина счетчика со штуцерами, L1	207 мм
Обозначение присоединительных размеров
счетчика	G1
штуцеров	G ¾
Масса без комплекта монтажных частей	не более 0,65 кг
Погрешность счетчиков	по ГОСТ Р 50601-93

Гарантийный срок СГВ-20 — 6 лет Межповерочный интервал — 6 лет

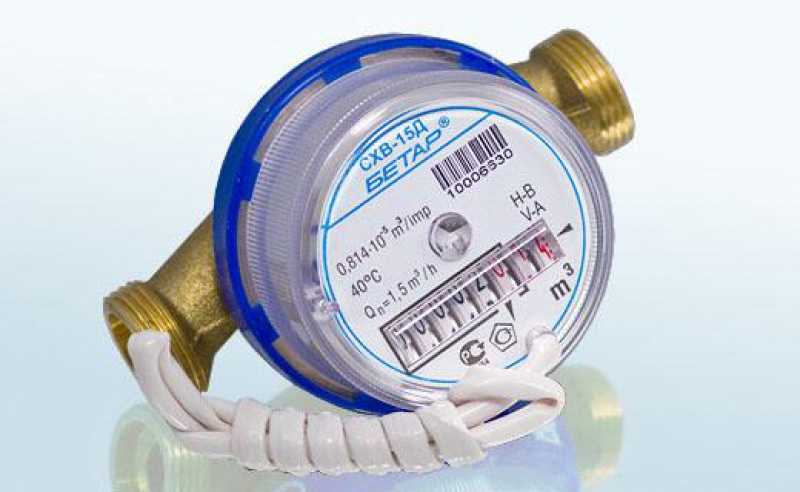

Счетчики горячей воды дистанционные СГВ-15Д предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от +5 до +90°С и давлении не более 1,0 МПа (10 кгс/см 2 ). Счетчик СГВ-15Д предназначен для автоматизированных систем учета энергоресурсов.

Дистанционный выходной сигнал имеет следующие параметры импульсов:

— цена деления одного импульса — 0,01 м 3 — сила тока — от 0,1 до 50 мА — напряжение — от 0,5 до 18 В

Назначение выводов импульсного выхода для СГВ-15Д

Цвет изоляции провода	Назначение
Черный (минусовое напряжение)	Объемный расход (съем показаний)
Синий	Объемный расход (съем показаний)
Красный	Сигнал воздействия внешнего магнитного поля
Желтый (минусовое напряжение)	Сигнал воздействия внешнего магнитного поля

Фиксация внешнего магнитного воздействия осуществляется посредством подключения приборов учета к автоматической системе комплексного учета потребления энергоресурсов АСКУПЭ. В результате внедрения подобной системы обеспечивается не только автоматический учет потребления холодной и горячей воды (а также других энергоресурсов), но и регистрация попыток манипуляции с показаниями счетчиков воды при помощи магнитов.

Счетчики СГВ-15Д зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 16078-05.

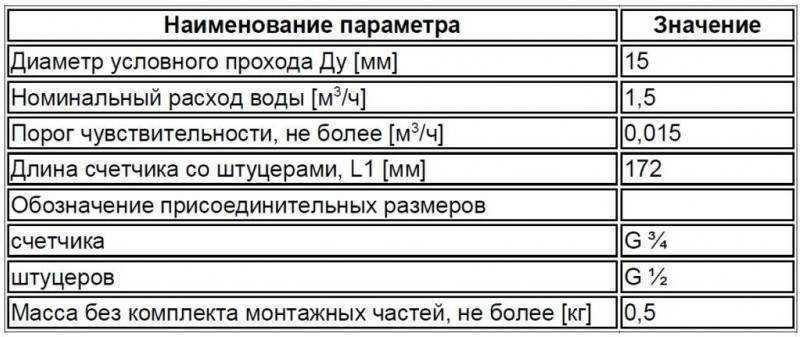

Основные параметры счётчиков горячей воды СГВ-15Д дистанционных

Наименование параметра	Значение
Диаметр условного прохода, Ду	15 мм
Номинальный расход воды	1,5 м 3 /ч
Порог чувствительности	не более 0,015 м 3 /ч
Длина счетчика со штуцерами, L1	172 мм
Обозначение присоединительных размеров
счетчика	G ¾
штуцеров	G ½
Масса без комплекта монтажных частей	не более 0,5 кг

Гарантийный срок эксплуатации СГВ-15Д 6 лет Межповерочный интервал — 6 лет

Счетчики горячей воды дистанционные СГВ-20Д предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от +5 до +90°С и давлении не более 1,0 МПа (10 кгс/см 2 ). Счетчик СГВ-20Д предназначен для автоматизированных систем учета энергоресурсов.

Дистанционный выходной сигнал имеет следующие параметры импульсов:

— цена деления одного импульса — 0,01 м 3 — ток — от 0,1 до 50 мА — напряжение — от 0,5 до 18 В

Назначение выводов импульсного выхода для СГВ-20Д

Цвет изоляции провода	Назначение
Черный (минусовое напряжение)	Объемный расход (съем показаний)
Синий	Объемный расход (съем показаний)
Красный	Сигнал воздействия внешнего магнитного поля
Желтый (минусовое напряжение)	Сигнал воздействия внешнего магнитного поля

Фиксация внешнего магнитного воздействия осуществляется посредством подключения приборов учета к автоматической системе комплексного учета потребления энергоресурсов АСКУПЭ. В результате внедрения подобной системы обеспечивается не только автоматический учет потребления холодной и горячей воды (а также других энергоресурсов), но и регистрация попыток манипуляции с показаниями счетчиков воды при помощи магнитов.

Счетчики СГВ-20Д зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 16078-05.

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов — 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

Водомер «Бетар» СГВ–15 (счетчик горячей воды с условным проходом 15 мм) рассчитан на работу при тех же условиях, что и СХВ–15, только температура протекающей жидкости может быть от 5 до 90ºС. Этот прибор выпускается в таком же исполнении и комплектации, как и предыдущий. Счетчик может использоваться как для горячей, так и для холодной воды. Для СГВ и СХВ предусмотрена и горизонтальная, и вертикальная установка.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход — от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный — 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности — 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера — 30 м³/ч. Порог чувствительности прибора — 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» — иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

Информация о сертификате

Водосчетчик Бетар имеет несколько сертификатов, подтверждающих эффективность его работы и качество.

Фирма Бетар имеет такие документы:

• Свидетельство об утверждении типа средств измерений.
• Сертификат соответствия.
• Сертификат соответствия счетчиков в антимагнитном исполнении.
• Аттестат аккредитации.

Водосчетчик Бетар

Популярность счетчиков Бетар СГВ и СХВ объясняется следующими особенностями приборов:

• высокая прочность корпуса;
• простая комплектация;
• доступная цена;
• удобство монтажа, возможность горизонтального и вертикального размещения;
• соответствие нормам и стандартам качества;
• паспорт на прибор;
• точность учета расхода воды;
• простота обслуживания;
• продолжительный межповерочный термин.

Водосчетчик Бетар СХВ или СГВ считается прибором высокого класса. Устройство характеризуется качественной и долговечной работой, имеет доступную стоимость, прост в обиходе.

Покупатели положительно отзываются о продукции компании Бетар. На практике удается экономить, а окупаемость прибора достаточно быстрая – примерно полгода.

Видео рассказывает о замене старого счетчика воды на новый. Автор показывает, как самостоятельно произвести замену прибора.

Конструкция и технические характеристики

Отличительная черта конструкции – это сквозное расположение патрубков, благодаря чему счетчик можно установить даже на самом сложном по своему расположению водопроводе. Кроме того, верхняя часть барабана может вращаться относительно патрубков, что обеспечивает возможность просмотреть показатели, даже если счетчик находится в труднодоступном месте. Такая конструкция является еще и дополнительной защитой механизма от повреждений.

Время от времени счетчик следует сдавать на проверку

Прибор Бетар СГВ-15 состоит из двух частей:

• Корпус, внутри которого находятся крыльчатки и патрубки;
• Счетный механизм.

Продукция Бетар эксплуатируется отечественными потребителями ни один год и смогла зарекомендовать себя только с лучшей стороны. Главное преимущество, побуждающее людей на установку счетчиков воды, – это ежемесячная экономия.

Однако приобретение оправданно, если число прописанных людей соответствует или больше количества фактически проживающих. В противном случае показатели наверняка будут больше ежемесячной платы, поэтому от покупки счетчика целесообразнее будет отказаться.

Монтажные работы относительно водомера

Каждое устройство водяного учета имеет индивидуальную конструкцию, поэтому принцип установки может немного отличаться, тем не менее основные действия в работе остаются аналогичными. Если у вас приобретен агрегат в специализированной торговой точке, значит к нему есть паспорт, в котором зачастую указывается схема подключения.

Перекрываем подачу жидкости на основном стояке или в подъезде (если в квартире не установлен).

Непосредственно приступаем к монтажу: нужно разобрать трубу, где планируется . Устанавливаем на оба конца фитинги, к которым будет закрепляться штуцера водомера.
Следите за направлением стрелки, которая изображена на агрегате. Приспособление должно быть врезано строго по направлению воды. От стояка водосчетчик крепится после , а после прибора ставится обратный клапан.
Все соединения делаем герметичными (используется лента фум).
Проверяем конструкцию, для этого делаем пробный запуск воды

Важно проследить не только за отсутствием течения жидкости, но и за тем как работает водомер.

Остановка

Многие умельцы практикуют остановку водомеров с целью искажения реальной картины потребленной воды. На прибор воздействуют мощным магнитным полем, что останавливает счетчик или даже заставляет его отматывать показатели. Противозаконные способы способны вывести учетный механизм из строя, грозят штрафом. Нетрудно посчитать, что в случае выхода из строя прибора, сэкономленные средства не окупят сломанный счетчик.

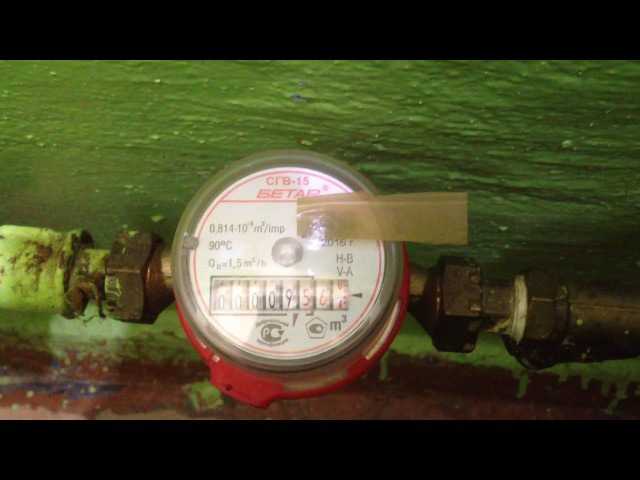

Остановка счетчика воды Бетар

Остановка счетчика воды Бетар с помощью неодимового магнита и подобных приспособлений невозможна. Счетчик обладает антимагнитной защитой и выдерживает нагрузку магнитного поля до ста пятидесяти кА /м. Если все-таки производится воздействие на водомер, последствия могут быть самыми печальными: счетчик сломается, в отношении нарушителя будут применены большие штрафы. Использование пылесоса, мощного магнита, проволоки и подобного — противозаконно.

В случае обнаружения махинаций, штраф выписывается по такому алгоритму:

• Инспектор определяет время работы прибора под воздействием незаконных останавливающих приспособлений. Если это невозможно, берется термин с момента предыдущей поверки или установки счетчика.
• Производится полный перерасчет потребленной воды.
• Результат множится на тариф и увеличивается в десять раз.

Обнаружить несанкционированное воздействие удается во время проверки инспектором благодаря антимагнитным пломбам-наклейкам. Под воздействием магнитного поля на поверхности наклейки появляются разводы или она меняет свой цвет.

Остановка

Многие умельцы практикуют остановку водомеров с целью искажения реальной картины потребленной воды. На прибор воздействуют мощным магнитным полем, что останавливает счетчик или даже заставляет его отматывать показатели. Противозаконные способы способны вывести учетный механизм из строя, грозят штрафом. Нетрудно посчитать, что в случае выхода из строя прибора, сэкономленные средства не окупят сломанный счетчик.

Остановка счетчика воды Бетар

Остановка счетчика воды Бетар с помощью неодимового магнита и подобных приспособлений невозможна. Счетчик обладает антимагнитной защитой и выдерживает нагрузку магнитного поля до ста пятидесяти кА /м. Если все-таки производится воздействие на водомер, последствия могут быть самыми печальными: счетчик сломается, в отношении нарушителя будут применены большие штрафы. Использование пылесоса, мощного магнита, проволоки и подобного — противозаконно.

В случае обнаружения махинаций, штраф выписывается по такому алгоритму:

• Инспектор определяет время работы прибора под воздействием незаконных останавливающих приспособлений. Если это невозможно, берется термин с момента предыдущей поверки или установки счетчика.
• Производится полный перерасчет потребленной воды.
• Результат множится на тариф и увеличивается в десять раз.

Обнаружить несанкционированное воздействие удается во время проверки инспектором благодаря антимагнитным пломбам-наклейкам. Под воздействием магнитного поля на поверхности наклейки появляются разводы или она меняет свой цвет.

Счетчики воды бытовые СГВ-15

Исполнение:

Счетчики воды СХВ и СГВ выпускаются в следующих исполнениях:

С антимагнитной защитой («МЗ»).

С импульсным выходом («Д»):

С обратным клапаном («ОК»).

Счетчики предназначены для измерения объема холодной и горячей питьевой воды по СанПиН

2.1.4.1074-2001, протекающей по трубопроводу при температуре от +5 до +40 °С — для счетчи-ков холодной воды (СХВ) и от +5 до +90 °С — для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см 2 ).

Счетчики воды в исполнении с антимагнитной защитой устойчивы к воздействию внешнего магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м. Магнитная защита достигается за счет своеобразного распределения доменов в магнитах, применяемых в конструкции прибора.

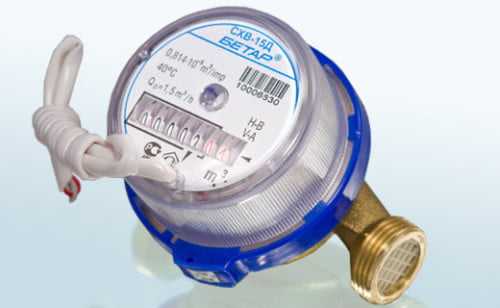

Счетчики воды в исполнении с импульсным выходом используются в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов. импульсный выход реализован с помощью магнитоуправляемого герметизированного контакта — геркона.

Релейная схема дистанционного выхода позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на приборы учета. Схема NAMUR дистанционного выхода позволяет фиксировать расход, магнитное воздействие, состояния линии связи (короткое замыкание, обрыв).

Оригинальная электрическая схема дистанционного выхода позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на приборы учета.

Дистанционный выходной сигнал имеет следующие параметры импульсов:

цена деления одного импульса — 0,01 м 3 ;

ток — от 0,1 до 50 мА;

напряжение — от 0,5 до 18 В.

Схема NAMUR определяет следую-щие состояния линии связи по ее сопротивлению, кОм:

импульс — от 1,5 до 1,6;

короткое замыкание — 0.

Назначение выводов импульсного выхода:

Преимущества/особенности

Универсальность применения (для СГВ) — измерение объема как холодной, так и горячей воды.

Коррозионно-стойкие, долговечные и экологичные материалы (латунный корпус и безопасный для здоровья пластик).

Поворотное индикаторное устройство.

Надежная защита от внешнего магнитного воздействия.

Минимальный порог чувствительности.

Простота установки и монтажа — устанавливается на вертикальных

и горизонтальных участках водопровода, прямой участок трубопровода перед счетчиком обеспечивается длиной штатного комплекта штуцеров.

Возможность установки встроенного обратного клапана.

Возможность дистанционной передачи данных — импульсный выход.

Фиксирование и передача данных о внешнем магнитном воздействии.

Популярные способы остановки прибора

Помочь справиться с показаниями счетчиков поможет не только антимагнитный неодим, но и другие приспособления, разработкой которых люди занимались ни один год. Следует отметить, что все они имеют положительные отзывы, однако проверить их работоспособность можно исключительно опытным путем.

Чаще всего используются такие способы отмотки:

• С помощью пульта дистанционного управления, изготавливаемого под конкретную модель счетчика;
• Посредством трансформатора;
• Изменение разрядности счетчика;
• Путем изменения микросхемы (вставить в индуктивность иголку, вместо которой может быть установлена проволока и т. д.).

Счетчик воды имеет длительный срок службы

На переделку обычно уходит несколько часов, а первые результаты вмешательства становятся заметны уже через месяц. Однако, пробуя такие способы, нужно отдавать себе отчет в их опасности, ведь устройство теперь становится практически неконтролируемым.

Разбираем счетчик для воды “БЕТАР”

Просмотров: 79 288

vladimir sent

Взялся разбирать,а сам то понял принцип работы?Как нижняя часть с водой вращает верхнюю без воды? Объясни людям.я понимаю так,что этого ты не знаешь.

SERGN

Чувак ну ты элементарно не знаешь как стопорные кольца снимаются, я в шоке немного от увиденного)Если нет знаний даже элементарных в слесарке, зачем полез)

Vladimir Afanasyev

надо только снять стопорное кольцо любым подвернувшимся инструментом (круглогубцы, теми-же пассатижами, только вставь в отверстия простые гвозди) и стянуть кольцо.

Vladimir Bugatti

Нафиг так позорится?

Ну дружок я напишу тебе как разобрать. Сначала найди мощную струбцину при помощи которой хорошо придави вниз тот запорный пятак который удерживает стопорное кольцо которое ты так и не ВЫКОВЫРЯЛ. Его не надо выковыривать его надо снять. Для этого надо купить СЪЕМНИК СТОПОРНЫХ КОЛЕЦ. Когда ты надавиш струбциной на запорный пятак то он сожмет чуточку резиновое уплотнительное кольцо под пятаком и при этом стопорное кольцо ослабнет и его будет легко снять при помощи СЪЕМНИКА. Корпус самого счетчика никто кроме тебя не додумался сделать из ДЮРАЛЮМИНИЯ. Он сделан из водостойких металлов ЛАТУНЬ или НЕРЖАВЕЙКА. Когда КОВЫРЯЕШЬ отверткой, не ставь на против отвертки свои пальцы и другие части тела – можешь здорово пожалеть когда твоя отвертка выскочит из упора. Ну когда снимешь кольцо то там увидишь турбинку. КАК ЖЕ КРУТИТЬСЯ ЭТОТ ПОГАНЫЙ СЧЕТЧИК. В твоем видео ты не озвучил ПОЧЕМУ КРУТЯТСЯ ШЕСТЕРНИ. Вот это ты нам бы обьяснил ПОЧЕМУ “”БЫСТРО БЫСТРО ВРАЩАЕТСЯ ШЕСТЕРЕНКА””

голоса

Рейтинг статьи

Поверка

СХВ-15

Межповерочный интервал – промежуток времени меду поверками точности измерения приборов. Поверка для счетчика Бетар СХВ-15 составляет четыре года, для прибора СГВ-15 – шесть лет.

Произвести поверку возможно двумя способами:

• Прибор необходимо сдать в обслуживающую организацию.
• Произвести поверку можно на дому, вызвав уполномоченного специалиста.

Уведомления о необходимости поверки предоставляет обслуживающая компания. Средняя продолжительность поверочных сроков такая: при демонтаже устройства – около семи дней, при проведении процедуры дома – около часа.

Измерительные установки в метрологических службах позволили существенно облегчить процедуру, отказаться от демонтажа или длительного ожидания результатов.

По окончании поверки, у владельца на руках должны быть следующие документы:

• Акт о проведенной поверки.
• Договор на техобслуживание.
• Заключение о поверке.
• Документ, подтверждающий факт исправности счетчика.

Главными причинами этого являются:

• Разгерметизация прибора. В таком случае, на устройстве фиксируется запотевание стекла или периодически протекает вода.
• Неправильный монтаж прибора учета. Замена местами водомеров (холодного с горячим) или неправильное направление установки.
• Засорение фильтра. Попадание мусора становится причиной поломки счетчика. Необходимо систематически очищать фильтры, чтобы предотвратить проблему.
• Очень сильный напор.
• Несанкционированное вмешательство в работу измерительного прибора с помощью магнитов и подобных приспособлений.
• Превышение допустимой температуры в системе.
