До последней капли! рейтинг лучших реле давления для насосов на 2024 год

Советы от экспертов

На что следует обратить внимание при покупке продукта в интернет-магазине

1. Перед началом установки агрегата необходимо заказать онлайн качественный манометр, без которого сложно будет отслеживать работу изделия. Монтаж осуществляется на трубопроводе. Это поможет осуществлять контроль за коэффициентом давления внутри системы. Не стоит пренебрегать подобным, ведь внешние признаки иногда могут быть неверными.
2. Предпочтение следует отдать рейтингу качественных производителей. Подделки негативно сказываются на работе системы, что может привести к появлению аварийной ситуации и поломке отдельных элементов.

3. Бытовые комплекты лучше показали себя в условиях регулярного использования. При этом максимальный коэффициент не должен превышать отметки в 4 атм. Диапазон рабочего – 1,4-2,8 атм, под сантехнику.

Сколько стоит комплект

При выборе качественного электротехнического оборудования, необходимо ориентироваться одновременно по нескольким критериям. Немаловажным аспектом принято считать стоимость. В строительных маркетах предлагаемая продукция обойдется современному покупателю в 5-150$, в зависимости от наименования бренда и базовых характеристик. Перед походом в магазин, не лишним будет посмотреть, какие бывают виды реле, и ознакомиться с их предназначением.

Что такое автоматика для скважины

Автоматическое управление помпой упрощает организацию автономного водопотребления. Без автоматических приборов приходится применять другие методы, установка которых требует больше труда и без такой функциональности.

Автоматические устройства обеспечивают:

1. Включение и отключение помпы в зависимости от степени наполнения жидкостью водопровода. Самые современные системы регулируют обороты электродвигателя.
2. Предупреждение гидроударов в магистрали.
3. Запас воды, необходимый, если пропало электричество или поломалось оборудование.
4. Защиту насоса от повреждений, если нет воды в скважине, то отключает электропитание.

Реле давления воды для насоса неисправности

Реле давления из-за постоянной работы, несмотря на небольшое количество деталей, подвергается быстрому износу. А зависимости от того какое реле, автоматическое или механическое, различаются следующие неисправности.

Автоматическое реле давления воды для насоса	Механическое реле давления воды для насоса
Не работает мотор
Проверяется, есть ли ток в сети, в каком состоянии проводка до насосного оборудования. Надо открыть крышку у реле и провести визуальный осмотр контактов. При неисправности контактная группа должна быть полностью заменена. Если перегорела обмотка мотора, то данная часть также должна быть заменена.	Проверяется целостность и расположение контактов в реле. Чаще всего контактная группа заклинивается в определенном положении из-за загрязнения. Очищение подвижных частей.
Неравномерная работа станции (включается и выключается)
Нагар на контактах реле	Мембрана и отверстия штуцера загрязнены, пружины в ржавчине. Подвижные части очищаются и смазываются, в последующем производится регулировка реле.

Защита от холостого хода

Реле давления защищает насос от холостого хода и позволит начать работу насосного оборудования только после того, как появиться определенное количество вода в скважине.

Работа в холостую может быть установлена, опираясь на следующие показатели:

• по давлению, отраженном на манометре;
• по количеству воды, поступающей по системе водоснабжения.

Реле давления воды не отключает насос

Нижний уровень давления устанавливается гайкой на большой пружине, а верхний – гайкой на пружине меньшего размера. Необходимо отрегулировать все показатели.

Также одной из причин не отключения насоса является скопившиеся механические частицы в реле.

Для устранения необходимо снять крышку реле, осмотреть внутреннее состояние и о произвести очистку элементов, в случае необходимости.

https://youtube.com/watch?v=eLQcANssNWA

Так ли нужен гидроаккумулятор

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Схема подключения

Многие пользователи задаются вопросом: как подключить реле давления к насосу? Сразу стоит отметить, что установка реле — процедура, которая требует четкого соблюдения последовательности действий.

Для возможности осуществлять подключение воды у блоков имеется специальный, достаточно нестандартный вход. Реле бытового типа обычно снабжены четырехдюймовым входом, у профессиональных устройств вход имеет большие габариты. Именно поэтому, первое, что необходимо сделать перед монтажем — это приобрести переходник. Раньше, для создания насоса использовалась стандартная деталь, которая в обиходе именуется “елочка”. В качестве этого переходника выступает латунный отрезок трубопровода, размер которого равен 100-120 мм и диаметр — 25 мм.

Одно из его окончаний подсоединяется к входному патрубку насоса. В качестве выходов у передника выступают отводы для подключения водной магистрали, реле давления и других устройств.

Сегодня устройство насоса несколько усовершенствовано и соответственно усложнено. У современных насосных агрегатов реле вкручивается в само оборудование либо в участки, которые на первый взгляд, являются наименее подходящими. Первоочередно насос подсоединяется к источнику воды, а затем — к электрическому питанию. Регулировка и настройка параметров производятся на самом последнем этапе.

https://youtube.com/watch?v=8NmBFW37MG0

Как выбрать нужное устройство

Рассматривая возможные варианты приборов, перед приобретением необходимо сделать акцент на целом ряде аспектов

Чтобы не было проблем с установкой и эксплуатацией изделия, важно изучить:

• рабочее давление;
• настройки пороговых значений давления производителя;
• показатели рабочего тока;
• напряжение питания;
• условия применения (есть приборы, не работающие при температурах ниже +5 градусов и влажности, превышающей 70%);
• пыле- и влагозащищенность;
• характеристики резьбы;
• вес и габариты изделия.

Как выбрать реле давления

Для многих критерием выбора также являются страна производства устройства и его марка. Выпускаются реле для применения в различных перекачиваемых средах. В быту, как правило, требуется изделие, работающее с обычной водой.

Имеющаяся в конструкции защита от «сухого хода» позволяет не допустить поломки насоса, если по каким-то причинам вода в него не закачивается. Такое устройство отключит агрегат при прекращении поступления жидкости, не допуская перегрева мотора.

Расположение клемм на корпусе реле давления воды

Важный нюанс, влияющий на выбор модели — ее стоимость. Она зависит от многих факторов: производителя, вида устройства, его параметров, наличия дополнительных функций.

Таблица. Сравнение характеристик некоторых пользующихся популярностью изделий.

Стоимость реле колеблется в широком диапазоне: 6…200 долл. США.

Качественные дорогие реле

Конструктивные элементы из премиум класса – чаще всего это электронные системы. Они не требуют дополнительных настроек, просты в управлении. Ключевым преимуществам считают точность срабатывания, что исключает поломки и риски выхода из страны. Для бытовых нужд не всегда рационально использовать электронные системы. Вы должны объективно оценивать ресурс, на которой рассчитываете с установкой реле давления.

Некоторая система водоснабжения не предусматривает использование дорогостоящих электронных элементов. Изначально нужно определить, подойдёт ли такая система с учетом повышенной чувствительности датчиков.

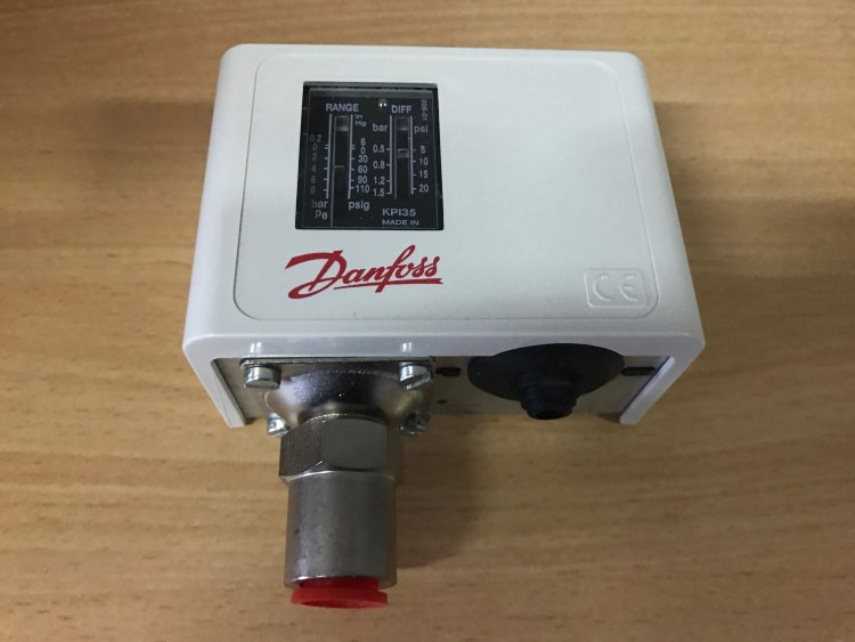

1. Danfoss KPI 35G.

Эта модель реле давления считается одной из самых качественных конструкций. Производитель зарекомендовал себя на рынке за счет достойного качества продукции и продуманности элементов до мелочей. Устройство электромеханического типа может использоваться не только для бытового назначения, но и технических условий. У производителя есть более 10 сертификатов качества этого реле давления. Даже перепады в электросети могут не препятствуют работе устройства. Возможность выдерживать существенные нагрузки делает модель универсальной, поэтому покупатель может установить такое реле для газообразной и жидкой среды.

В модели предусмотрена ручная регулировка, она способна выдерживать высокие нагрузки, а качество сборки делает ее очень востребованной.

2. Grundfos FF.

Датский производитель выпустил электромеханическое устройство с высоким классом защиты. Работает реле давления с показателем 4 бар. Мощность оборудования и качество используемых материалов достаточно высокие, поэтому не стоит сравнивать эту модель с китайскими аналогами. Простота использования приобретенного оборудования не усложняет его монтаж и эксплуатацию. К минусам относят только высокую стоимость.

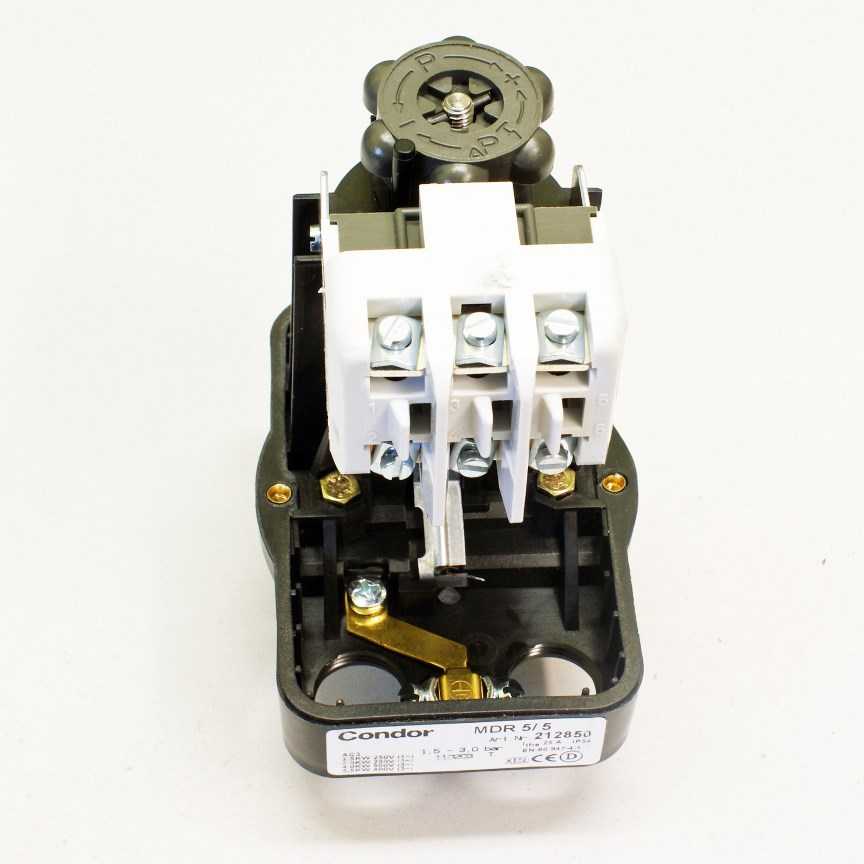

3. Condor Werce MDR 5-5.

Один из лучших мировых производителей автоматики и насосного оборудования. Электромеханическое устройство имеет достаточно высокую мощность и питается от сети 220 В. Есть возможность установить реле даже на линии горячего водоснабжения. Максимальная температура – 80°. Эту особенность считают ключевым преимуществам данной модели.

4. Вихрь АРД-1.

Модель реле давления отечественного производителя достаточно популярна среди покупателей за счет функционала, который способен удовлетворить запросы покупателей. В этой системе предусмотрен режим полива. Также реле защищена от частых включение, утечек, деформации. При необходимости реле перезапускает насос, благодаря чему домовладелец может отслеживать уровень воды. Также в системе предусмотрена защита от работы на сухую.

К главным преимуществам относят простое использование, упрощенный монтаж, возможность регулирования настроек, расширенный функционал. Это одна из немногих моделей реле, в которой практически нет недостатков.

5. Акваконтроль РДС-М 1-2.

Реле давления отечественного производства предусматривает изобилие встроенных функций. Главное из них – защита от утечек. Конструктивными особенностями предусмотрена возможность автоматического перезапуска системы насоса. Температура жидкости при перекачивании должна быть не выше 40°. На панели управления покупатель легко установит базовые параметры для бесперебойной работы реле. Отключение доступно на диапазоне 0-6,5 бар, включение — 0-6 бар. Расположение стрелочки на шкале манометр определяет установленные параметры.

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Watch this video on YouTube

Watch this video on YouTube

Автоматика для насосной станции: реле, контроллер, датчик давления

Стандартная автоматика для водозаборного оборудования – это реле давления воды, манометр, защита от «сухого хода», поплавковый выключатель и контроллер потока. Эти элементы могут быть установлены по отдельности или входить в комплект готового насоса.

Рассмотрим каждый из вышеперечисленных механизмов:

• Механические и электронные реле. Также некоторые модели имею защиту от «сухого хода».
• Манометр является обязательным атрибутом любой насосной станции. Он нужен для «тонкой» настройки реле давления и последующего контроля его параметров.
• Защита от «сухого хода» – это датчик, который выключает питание электродвигателя, если давление внутри трубы падает до 0.3-0.4 бар. То есть, в трубопроводе нет воды. Без этой функции аппарат будет «гнать воздух», что плачевно скажется на его эксплуатационных характеристиках.
• Поплавковый выключатель дает команду включать и выключать насос, смотря на то, сколько жидкости в скважине, колодце или емкости с водой. Электропоплавок размыкает контакты к насосу, если уровень воды понизился ниже запрограммированного. По сути, это и называется защита от «сухого хода». Некоторые модели можно настроить, наоборот, на отключение водозаборного оборудования по достижению водой заданной отметки в баке или когда уровень в нем опуститься ниже дать команду на включение.

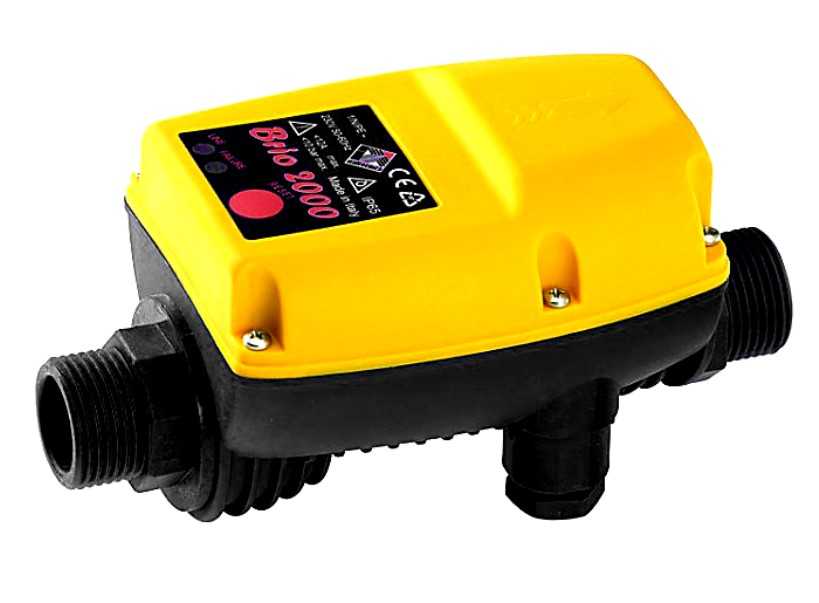

• Котроллер потока позволяет обойтись без гидроаккумулятора. Его еще называют «прессконтроль» либо реле протока. Данный вид автоматики используют, если нет гидроаккумулятора и реле давления. Когда мы открываем кран, начинается движение жидкости через реле протока. Именно движения запускает электродвигатель. Предохранение от «сухого хода» осуществляется по тому же принципу – когда тока воды через «прессконтроль» нет, дается команда на выключение насоса.

Электронные или цифровые модели

Электронные или цифровые контроллеры работают точнее и надежнее механических реле давления и датчиков протока. Также они защищают трубопроводы и запорную арматуру от гидроудара, что значительно повышает срок их службы. Поэтому если вы устанавливаете дорогой насос в скважину или колодец, то разумнее будет оснастить его электронным реле. Средняя цена – 2-4 тысячи рублей.

Достоинство электронного варианта в том, что оно включает воду, как только мы открываем кран, или по другому уменьшаем давление воды в системе. Более «тонкая» настройка позволяет добиться высокого комфорта на даче или в доме.

Еще 4 аргумента «за»:

• Не нужно периодически разбирать и заново подкручивать послабленные пружины, как на механическом варианте;
• Установка электронных моделей проще, а для его настройки не нужна даже отвертка;
• Эстетичный внешний вид;
• Большая надежность и срок службы.

Конструктивные особенности и принцип работы

Реле давления всегда имеет специальный штуцер, с помощью которого подсоединяется к водопроводной трубе. Группы клемм используют для подключения электрических кабелей. Пружины, применяемые для создания усилия и срабатывания реле, В бытовых условиях чаще подразумевает возможность работы с заводскими настройками. В некоторых случаях потребуется регулировка параметров.

Реле давления возможно отрегулировать через воздействие на пружину малого или большого диаметра. Также путём зажима пружины можно одновременно повышать два давления – минимальное и максимальное.

Ориентируйтесь на инструкции от производителя, чтобы максимально точно и быстро настроить рабочие показатели оборудования.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

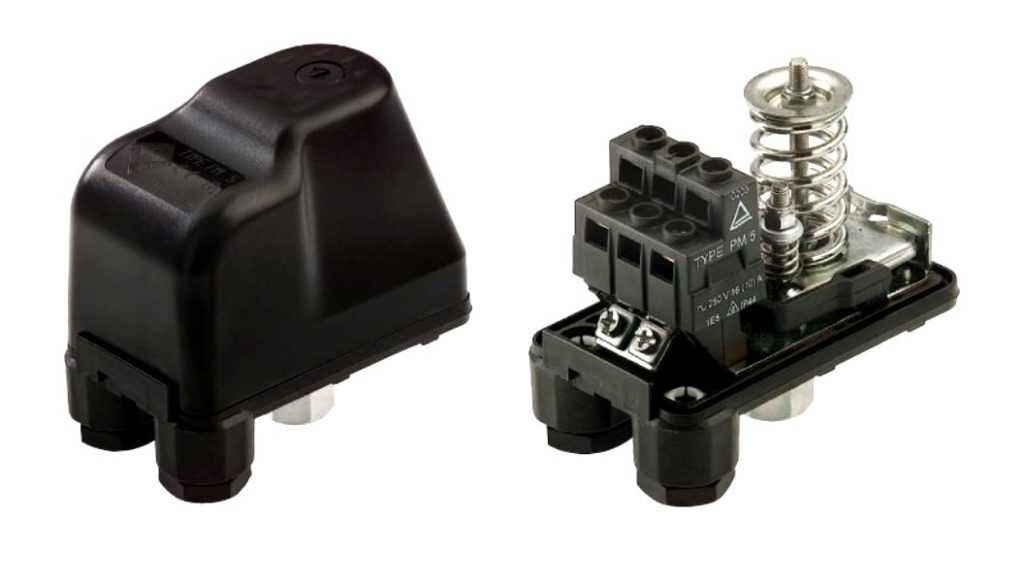

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G
Достоинства:

• приемлемая цена;
• ручная регулировка;
• сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2
Достоинства:

• приемлемая стоимость;
• дизайн;
• присутствует возможность ручных настроек;
• качество сборки;
• класс защиты.

Недостатки:

встречаются подделки.

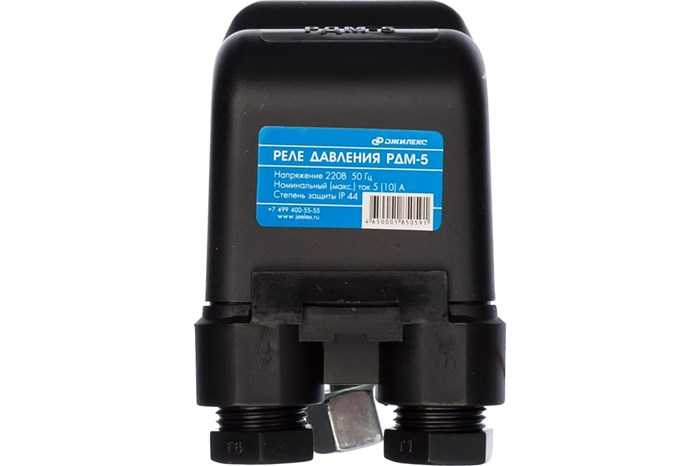

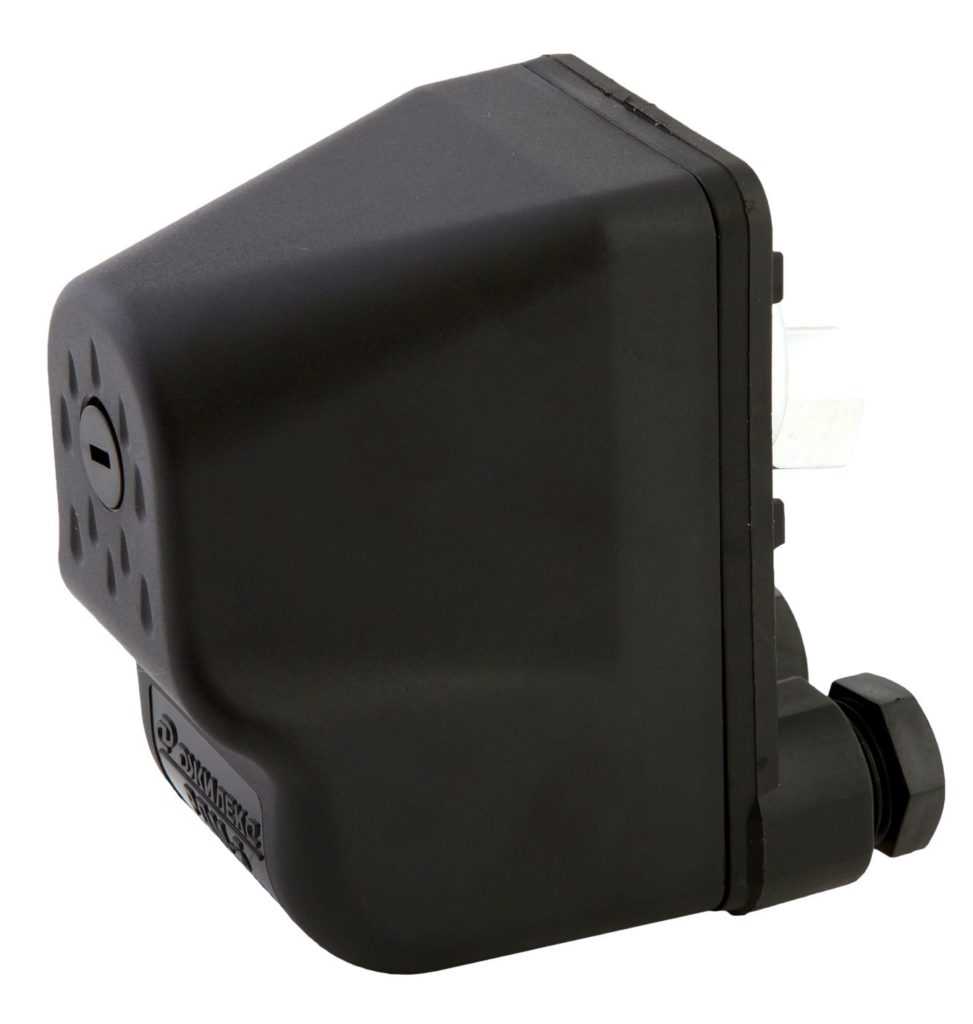

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5
Достоинства:

• приемлемая стоимость;
• быстрый монтаж;
• класс защиты.

Недостатки:

• часто попадается брак;
• заявленный класс защиты не спасет корпус от скорой коррозии;
• контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2
Достоинства:

• приемлемая стоимость;
• показатель надежности;
• простота монтажа;
• защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

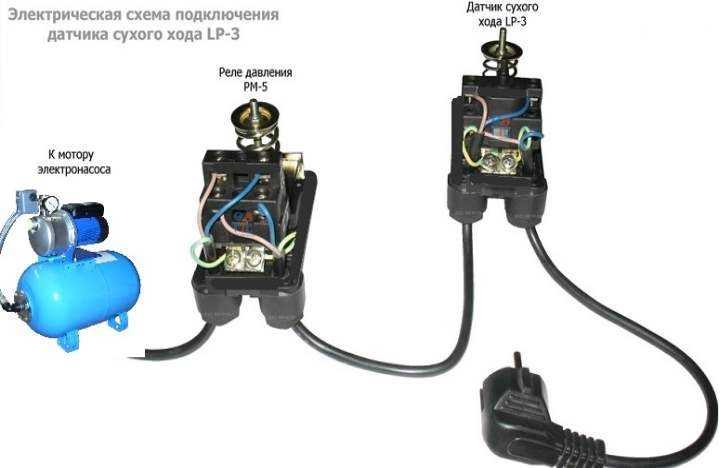

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3
Достоинства:

• приемлемая стоимость;
• имеется защита от холостого хода;
• надежность;
• простота конструкции.

Недостатки:

эксплуатационный срок.

Реле давления и прессостат: разница и выбор

Реле давления и прессостат — это два разных устройства, используемых для контроля давления в системах. Они могут использоваться в различных промышленных и бытовых приложениях, включая системы отопления, водоснабжение, гидравлические системы и другие. Однако у них есть некоторые отличия.

Реле давления

Реле давления представляет собой устройство, которое реагирует на изменение давления в системе. Когда давление достигает установленного порога, реле давления срабатывает и запускает или останавливает работу другого оборудования или системы. Реле давления может использоваться для защиты системы от повреждений, контроля рабочего давления или автоматизации процесса.

Прессостат

Прессостат — это устройство, которое реагирует на изменение давления и устанавливает контакты для включения или выключения оборудования или системы. Он обычно используется для управления компрессорами, насосами или другими устройствами, которым требуется контроль давления. Прессостат может иметь настройки для различных точек включения и выключения в зависимости от требований системы.

Выбор между реле давления и прессостатом

При выборе между реле давления и прессостатом необходимо учитывать конкретные требования системы или процесса, а также ожидаемые параметры работы. Вот некоторые факторы, которые следует учесть:

1. Точность и диапазон давления: Реле давления обычно предлагает более точный контроль давления, чем прессостаты. Если точность очень важна для вашей системы, то реле давления может быть предпочтительнее.
2. Потребляемая мощность: Реле давления обычно потребляют меньше энергии, чем прессостаты, что может быть важным фактором при выборе для некоторых приложений.
3. Возможность настройки: Прессостаты обычно имеют более широкие возможности настройки для разных точек включения и выключения, что позволяет более гибко регулировать работу системы.
4. Стоимость: Цены на реле давления и прессостаты могут варьироваться в зависимости от производителя и модели. Необходимо учесть, что стоимость может быть фактором при выборе для некоторых бюджетных проектов.

В итоге, выбор между реле давления и прессостатом зависит от специфических потребностей и требований вашей системы. Если вам нужен более точный контроль давления, реле давления может быть лучшим выбором. Если же вам требуется более гибкая настройка и управление давлением, то прессостат может быть предпочтительнее. В любом случае, рекомендуется обратиться к профессионалам для получения дополнительной консультации и выбора оптимального решения.

Принцип работы

Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.

Параметры функционирования

Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:

• напор в камере установленного гидроаккумулятора;
• минимальное значение давления, которое задается пользователем;
• максимальное значение, при котором будет происходить автоматическое отключение.

Встречается такие типы конструкций:

1. Управляющее. Сигнал поступает на силовой блок управления.
2. Силовое. На насосную установку подключаются силовые контакты.

Перед покупкой необходимо проверить допустимую мощность включения конструкции.

Характеристики и настройка давления

Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.

Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины

Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах

Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.

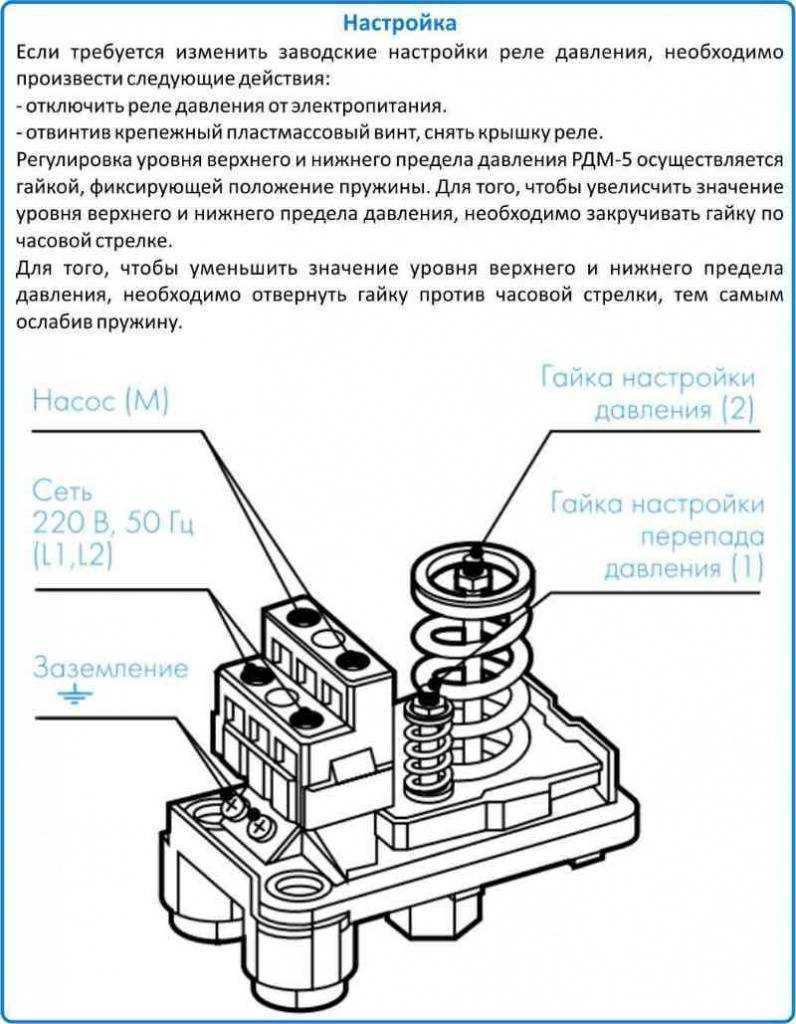

Как регулировать

Нумерация	Последовательность действий/регулировки
1.	Обычные модели оснащены несколькими пружинами, диаметр которых разнится.
2.	Для управления коэффициентами используется крупногабаритная пружина.
3.	Маленькая пружина выявляет текущую разницу в уровнях.
4.	В процессе сжимания большой пружинки, будет происходить повышение максимального и минимального показателя одновременно.
5.	В процессе сжатия небольшой пружинки, превосходство максимального коэффициента станет более очевидным. Таким образом, показатель максимального станет преобладающим.

Сравнение изделий

Механическое реле используют в дачных домах, где не проживают постоянно. Прибор устанавливают, когда мало точек забора. Механический регулятор подходит для летнего душа. Часто изделия используют в комплекте с насосной станцией.

Реле покупают из-за соотношения цена-качество. Рекомендуют дополнительно применять защиту по сухому ходу или использовать комбинированные устройства.

Электронное реле выбирают, если предусматривают большой расход воды. С помощью автоматического регулятора защищают двигатель от перегрузок. Прибор используют в системах, где нет взвешенных частиц.

Особенности конструкции и принцип работы

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

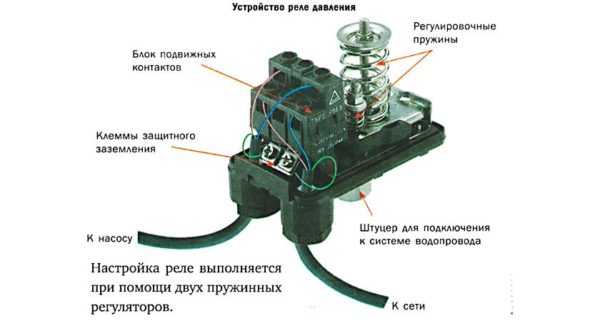

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Приборы топового ряда

К данному ряду можно отнести, пожалуй, следующие приборы:

Реле давления Condor MDR 5/8

Реле этой марки производятся в Германии. В принципе, большинство специалистов считает, что прибор очень надежен. К главным его достоинствам они относят:

• высокий уровень влаго- и пылезащищенности;
• наличие позолоченных контактов;
• способность прибора размыкать одновременно как фазу, так и ноль.

Таким образом, реле MDR 5/8 является двухполюсным. То есть это именно такой прибор, который можно использовать с насосами Grundfos SQE и SQ.

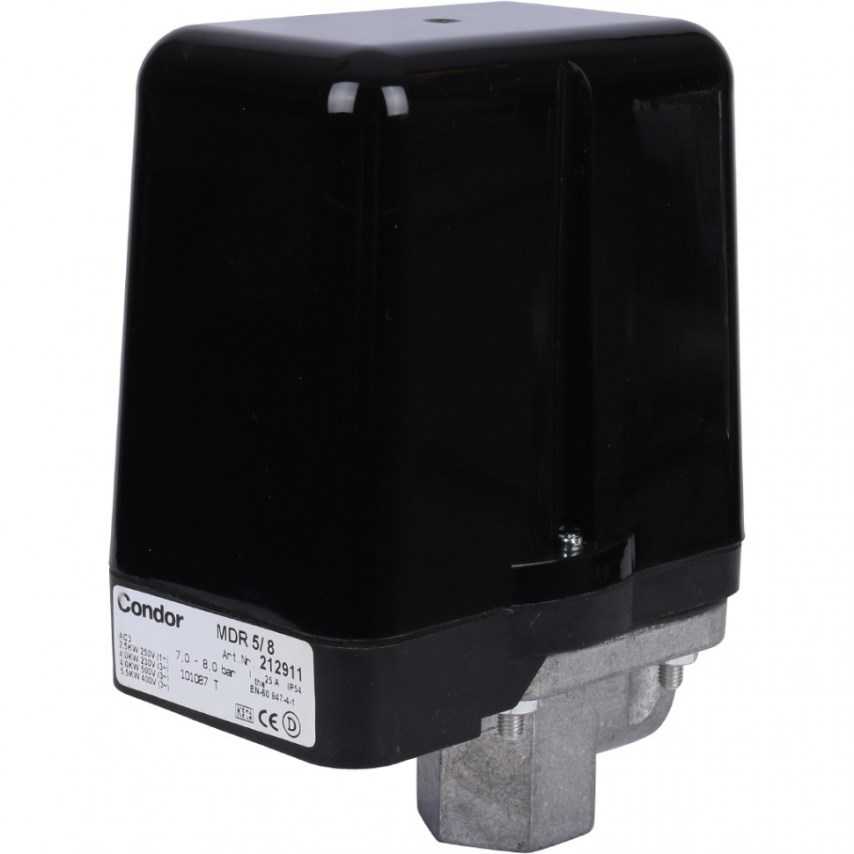

Прибор Condor MDR 5/8

Регулировка агрегата производится очень просто: путем вращения органов управления.

Реле MDR 5/8 может использоваться как в нормально замкнутом состоянии, так и в нормально разомкнутом. То есть оно может играть роль как реле сухого хода, так и реле давления.

Устройство реле MDR 5/8

В корпусе прибора имеется специальный резьбовой разъем для установки манометра.

Разъем для установки манометра

В эксплуатационном отношении важно то, что фактов выхода из строя этого реле до сих пор не отмечалось

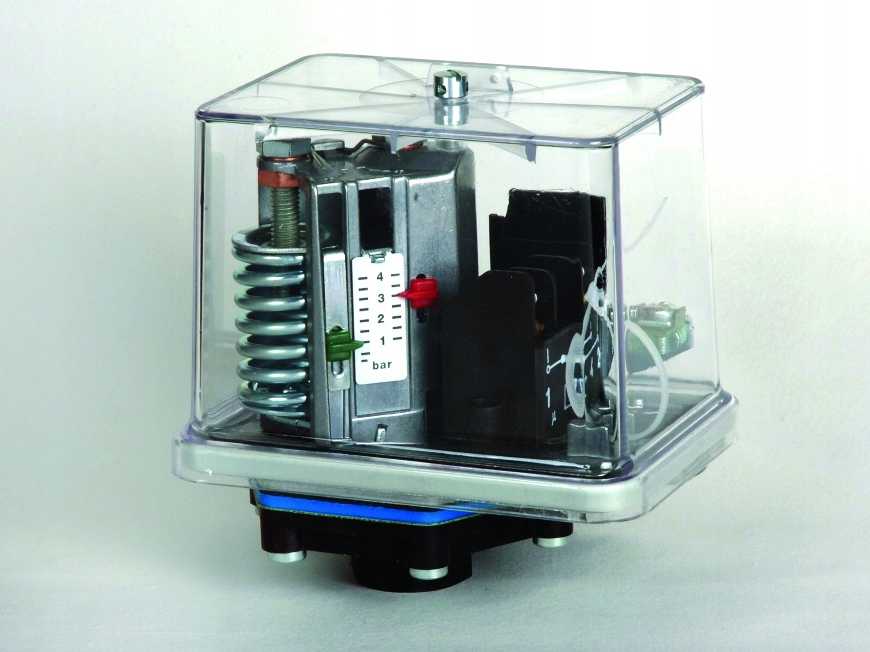

Прибор Grundfos Tival FF 4-8

Доказательством высокого качества этого реле является, пожалуй, тот факт, что его IP (индекс пыле- и влагозащищенности) равняется 52. Прибор не только красиво исполнен, но и надежен. Для его изготовления использован высококачественный сплав. Более того, он обладает очень надежной герметизацией кабеля вывода.

Прибор Grundfos Tival FF 4-8

Безусловно, к достоинствам данного реле следует отнести то, что давление и моменты срабатывания (включение/отключение) можно выставлять без использования манометра. Ориентируясь по шкале. Сама регулировка производится очень просто – с помощью обычной отвертки.

Однако у прибора имеется и существенный недостаток: он является однополюсным. То есть он обеспечивает размыкание только фазы.

Реле давления Danfoss

Привлекательность данного прибора состоит в простоте производимой регулировки. Для этого достаточно лишь открутить страховочный винт. В результате обеспечивается доступ к органам регулировки.

Необходимые значения выставляются при помощи отвертки по имеющейся шкале. Это касается как регулировки давления, так и выставления диапазона срабатывания.

Прибор Danfoss

К достоинствам этого реле, безусловно, следует отнести:

• во-первых, надежность;
• во-вторых, наличие позолоты на контактах, благодаря которой исключается их пригорание;
• в-третьих, наличие шкалы, что, в результате, позволяет производить настройку без применения манометра.

Недостатком прибора является его однополюсность. То есть способность размыкать только одну фазу.

Устройство может использоваться в качестве реле сухого хода, а также в качестве реле давления. То есть оно может работать как в нормально замкнутом состоянии, так и в нормально разомкнутом.

Необходимость установки реле

Комплектация насосных станций, предлагаемых сегодня потребителю, включает блок автоматики, основным узлом которого считается реле давления. Без него нормальное функционирование всей системы невозможно. Те же, кто обладает определенными знаниями и навыками прокладки водопровода, могут оснастить систему автоматикой своими руками. Режимы работы насосного оборудования имеют большое значение. От этого зависят:

• потребление электричества;
• поддержание постоянного давления в трубах;
• долговечность всего оборудования.

Гидроаккумуляторы

Этот резервуар (его объем, как правило, находится в диапазоне 20…100 л) нужен для:

• компенсации гидроударов, способных вывести из строя узлы оборудования, снабжающего водой;
• создания давления в системе и резервного количества жидкости, требуемого для нивелирования пиков ее потребления.

Предназначение реле — чередование работы насоса и гидроаккумулятора. Оно производит соединение или разъединение контактов электрического привода, когда давление доходит до пороговых значений. Использование реле помогает ограничить количество запусков электромотора, что продлевает ресурс всего достаточно дорогостоящего оборудования и значительно снижает энергопотребление.

Устройство реле давления

Закрепляется реле, которое выглядит как миниатюрная коробка, на выходном патрубке. Оно работает так: при падении в системе давления ниже определенного уровня включается водозабор, а после того, как по мере заполнения резервуара гидроаккумулятора давление достигнет установленного значения, привод насоса отключается. Запаса жидкости в емкости хватает для того, чтобы умыться, а также налить стакан воды. При этом нет нужды каждый раз включать насосный агрегат.

Для чего нужен гидроаккумулятор

Типы приборов

Производители предлагают различные варианты устройств, которые относятся к электромеханическому или электронному виду. Они могут входить в комплектацию насосного агрегата или этот элемент можно установить самостоятельно.

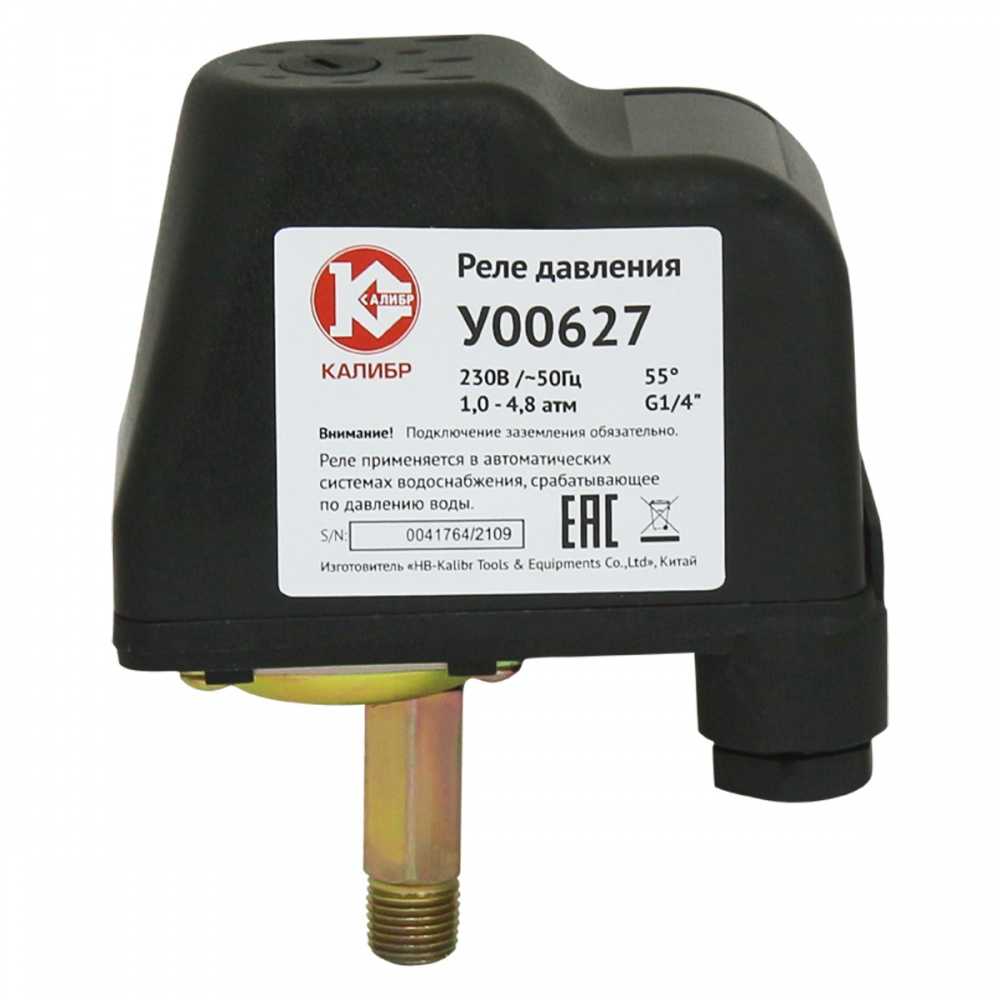

Реле может входить в комплектацию насосного агрегата

Электромеханическое реле

Устройства этого типа давно и успешно применяются при монтаже систем водоснабжения. Несмотря на простоту конструкции, они зарекомендовали себя надежностью и удобством в использовании.

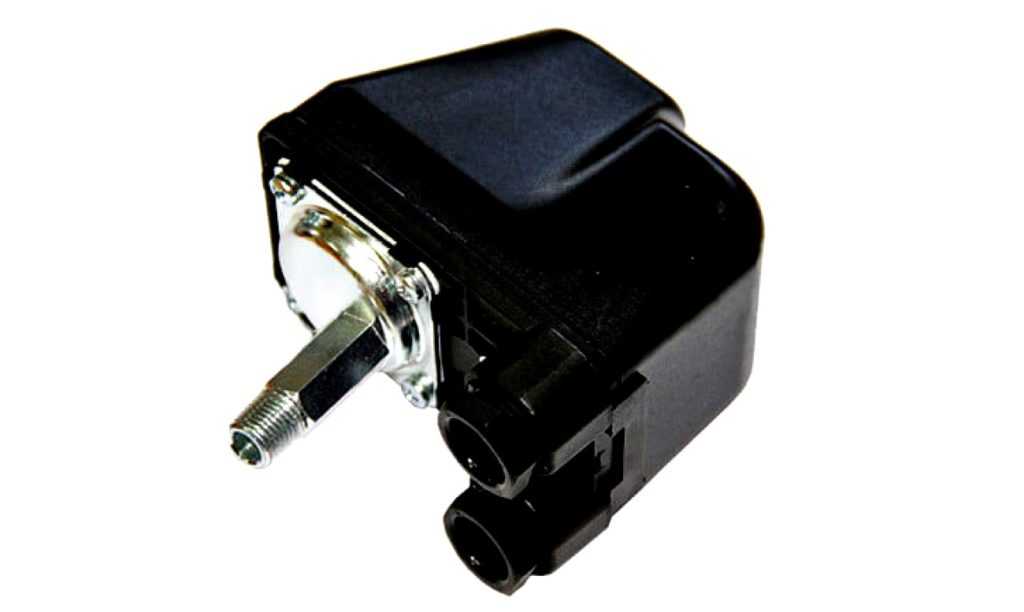

Электромеханическое реле

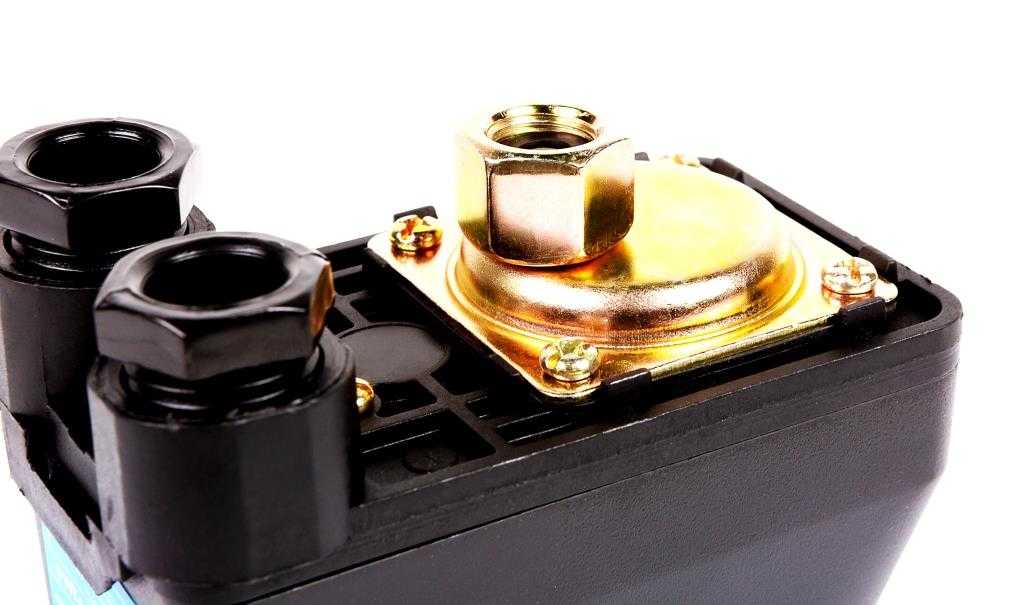

Работа механического прибора основана на замыкании и разъединении контактов из-за изменения положения гибкой мембраны, находящейся внутри изделия. Она сопряжена с двумя пружинными элементами, откликающиеся на ее позицию. Одна пружина (более габаритная) установлена на максимум давления, другая — на дельту между верхним и нижним границами.

При достижении давлением минимума пластина ослабевает, контакты оказываются замкнутыми и электропривод насосного оборудования начинает работу. Если давление доходит до высшего порогового показателя, разъединяется контакт под пружиной и двигатель выключается. Упругость пружин меняется посредством регулирующих гаек. Чтобы установить срабатывание реле при более высоком значении давления, их затягивают. Ослабление приводит к уменьшению параметра.

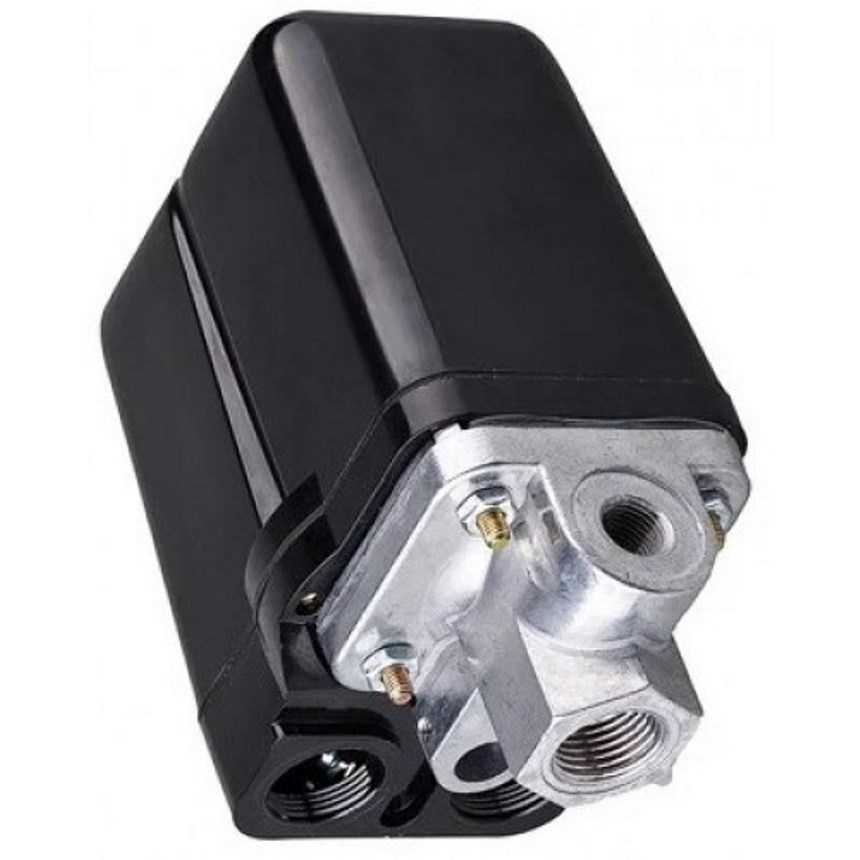

Электромеханические реле давления

Электронный прибор

Для управления функционированием реле в моделях этого типа используются электронные датчики, которые измеряют напор при помощи пьезорезистивного эффекта.

Электронное реле давления воды для насоса

Электронные устройства оснащаются различными дополнительными опциями, например, возможностью плавного пуска или отключения работы станции в аварийной ситуации. Они проще настраиваются, пороговые значения давления выставляются более точно. Стоит отметить, что для бытового использования высокая точность срабатывания обычно не требуется.

Чаще всего электронные модели комплектуются собственным гидробаком небольшого объема, что позволяет дополнительно защитить систему от гидроудара. Изделия характеризуются высокой надежностью и долговечностью, но довольно капризны к качеству перекачиваемой жидкости. Поэтому для защиты реле требуется устанавливать фильтрующие элементы.

Электронное реле давления Optima EP-1 с защитой сухого хода
