Виды люков по материалу изготовления
- высокопрочный серый чугун;
- пластик;
- полимер-песчаная смесь;
- композитный состав;
- резина;
- бетон/железобетон.
Особенности люков из чугуна
Чугунный люк отличается высокими рабочими и физическими свойствами. В процессе эксплуатации сохраняет изначальную целостность, не ломается и не растрескивается под воздействием агрессивной среды.Среди самых полезных характеристик тяжелых, добротных моделей следующие позиции:
- период службы от 30 до 100 лет;
- сохранение целостности структуры и жесткости конструкции на протяжении всего срока эксплуатации;
- нейтральность к перепадам температур, коррозийным проявлениям, влажности и прочим климатическим факторам;
- рекордная устойчивость к нагрузкам и способность выдерживать вес от 25 до 40 тонн;
- шарнирный запирающий механизма, сводящий на нет возможность вылета крышки во время движения транспортного потока по трассе;
- наличие в комплекте резиновой прокладки для обеспечения абсолютной герметичности внутренних коммуникационных систем.
Монтировать люки из чугуна можно везде, но наиболее эффективно и целесообразно такие элементы включать в коммуникационные системы, расположенные в доках и аэропортах, на загруженных автомагистралях, местах стоянки тяжелого транспорта, гусеничной и прочей сельскохозяйственной техники.В местах со средней или низкой нагрузкой устанавливать чугун совершенно необязательно. Но если хозяин все же хочет это сделать, запретить ему не сможет никто.
Чем интересны пластиковые изделия?
Основные преимущества люков из пластика – малый вес, искробезопасность, независимость от погодных явлений и температуры, продолжительный срок службы и разумная стоимость. Ставят их в основном над пластиковыми колодцами. Минус всего один – невозможность установки в области интенсивного транспортного движения.
Полимер-песчаные варианты
- разнофракционный песок;
- термопластичные полимерные элементы;
- стойкие промышленные красители.
На полимерпесчаных люках стоит маркировка в виде буквы «Л».Типоразмер определяют два показателя:
- 690х55 мм по крышке;
- 750х90 мм по корпусу;
- минимальный вес по сравнению с другой аналогичной продукцией;
- низкая стоимость, позволяющая существенно сэкономить в процессе обустройства коммуникационных сетей;
- длительный эксплуатационный период, составляющий, по данным производителя, около 50 лет;
- элементарная транспортировка и простой процесс монтажа, не требующий привлечения дополнительной рабочей силы или специфического дорогостоящего оборудования;
- устойчивость к агрессивным проявлениям внешней среды, температурным перепадам, пиковой жаре/холоду, прямым солнечным лучам, ударам и другим механическим повреждениям;
- нейтральность при контакте с щелочами, кислотами, спиртовыми соединениями и техническими маслами;
- разнообразие форм, оттенков, конструкций и внешнего декора крышек.
Полимер-песчаные модели спокойно выдерживают нагрузку до 3 тонн. Ставятся в местах со средней или слабой интенсивностью движения. Монтируются в пешеходных и зеленых зонах, на внутренних автостоянках легкового транспорта, парках, скверах и территориях, располагающихся возле многоквартирных домов и частных коттеджей.
Нюансы композитных модулей
Композитные люки выдерживают различную нагрузку, которая зависит от класса изделия: Л – до 1,5 т, С – до 12,5 т, Т – до 25 т, ТМ – до 40 т. А также надежно служат в течение 20 и более лет. По окончанию эксплуатационного периода подлежат вторичной переработке.Преимущество композитных люков выражается в следующих позициях:
- оптимальный вес готового изделия;
- практичное конструкционное устройство;
- богатая оттеночная палитра;
- устойчивость к выцветанию, перепадам температур, сильным морозам, жаре, ультрафиолету и химическому воздействию;
- трудногорючесть.
Специфика изделий из резиновой смеси
Среди основных преимуществ изделий из резиновой смеси:
- небольшой вес;
- невосприимчивость к коррозии;
- устойчивость к растрескиванию;
- удобная транспортировка;
- упрощенный процесс монтажа;
- возможность установки непосредственно в горячий асфальт;
- более лояльная стоимость по сравнению с чугунными аналогами.
Крышки из бетона
- равномерная плотность;
- прочность и долговечность;
- стойкость к деструктивным процессам.
Размеры

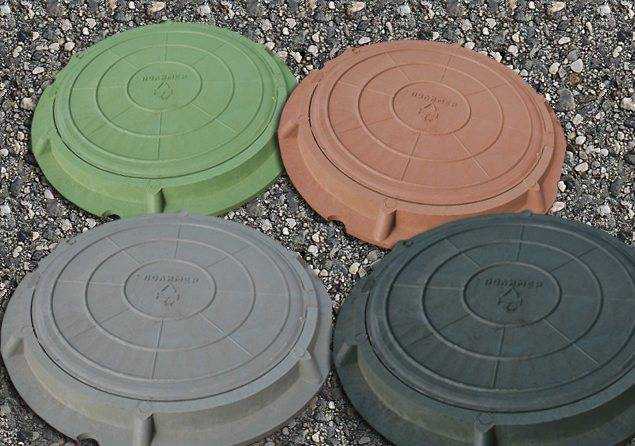

ЛЮКИ ПОЛИМЕРНО-ПЕСЧАНЫЕ
Полимерные люки в последнее время набирают все большую популярность при строительстве колодцев различного назначения. связано это с тем, что они гораздо дешевле своих чугунных «конкурентов». Применяют полимерные люки чаще всего на частных приусадебных участках и в местах, где отсутствуют повышенные динамические нагрузки на люк, не смотря даже на то, что они могут выдерживать нагрузки до 20 тонн.
Полимерные и чугунные люки выполняют одни и те же функции – защищают канализационные или дренажные колодцы от попадания посторонних предметов или несанкционированного доступа, создают условия для безопасного движения автомобилей или людей. При этом, в зависимости от места установки, к таким люкам предъявляют различные требования по стойкости к механическим нагрузкам. Именно поэтому на автомобильных дорогах, в аэропортах и железнодорожных вокзалах, на территориях промышленных предприятий и других подобных объектах наиболее целесообразно использование именно чугунных люков.
Изготавливают пластиковые канализационные люки из полимернопесчаной смеси, из-за чего их часто называют — полимернопесчаные люки.
Ниже представлены сводные таблицы с размерами и весом полимерных люков, в зависимости от нагрузки на люк:
Люк полимерный легкий — используют в зоне зеленых насаждений, пешеходной зоне и на велосипедной дороге
| Легкий люк круглый | |||
| Обозначение | Части | Размеры | Масса(кг) |
| Л (А15)-К-1-55 полимерно-композитный | крышка | Ø 620; Н 25 | 12 |
| корпус | Ø 730; Н 60 | 13 | |
| Итого: 25 | |||
| Л (А15)-К-1-60 полимерно-композитный | крышка | Ø 640; Н 45 | 25 |
| корпус | Ø 780; Н 110 | 25 | |
| Итого: 50 | |||
| Л (А15)-ГТС.2-60 полимерно-композитный | крышка | Ø 640; Н 40 | 27 |
| корпус | Ø 780; Н 110 | 18 | |
| крышка с запором | 11 | ||
| Итого: 56 | |||
| Л (А20)-К-1-60 полимерный | крышка | Ø 645; Н 50 | 8 |
| корпус | Ø 800; Н 120 | 5 | |
| Итог: 13 | Итого: 13 | ||
| Легкий люк квадратный | |||
| Л (А15) К-8-60 полимерно-композитный | крышка | 600х600; Н 20 | 16 |
| корпус | 650х650; Н60 | 9 | |
| Итого: 25 |
Люк полимерный средний — используют в зоне тротуаров и проезжой части городских парков, также в пешеходных зонах
| Средний люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| С (В125)-К-1-60 полимерно-композитный | крышка | Ø 640; Н 50 | 30 |
| корпус | Ø 780; Н 110 | 25 | |
| Итого: 55 |
Люк полимерный тяжелый — используют для укладки в зонах городских автомобильных дорог, пешеходных зонах и на стоянках
| Тяжелый люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| Т (С250)-К-1-60 полимерно-композитный | крышка | Ø 640; Н 60 | 33 |
| корпус | Ø 780; Н 120 | 27 | |
| Итого:60 |
Купить полимерные люки вы можете, обратившись в компанию ГидроСпецКом. Так же вы можете задать все интересующие вас вопросы о применении, стоимости и наличии полимерных люков нашим специалистам по многоканальному телефону 8 812 600-33-09 или
Купить полимерпесчаные люки в СПб с доставкой вы можете в компании ГидроСпецКом.
ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ ЛЮКИ
Вес люка
Нормативные документы регламентируют вес крышки канализационного люка исключительно для чугунных устройств. Согласно этим данным, тот факт, сколько весит канализационный люк, напрямую влияет на его сопротивляемость нагрузке, которая будет приходиться на него в процессе эксплуатации.
Таким образом, получится следующая классификация:
- Легкие малогабаритные люки: нагрузка до 15 кН, масса – 45 кг;
- Легкие люки: нагрузка до 15 кН, масса – 60 кг;
- Средние люки: нагрузка до 125 кН, масса – 95 кг;
- Тяжелые люки: нагрузка до 250 кН, масса – 120 кг;
- Тяжелый магистральный люк: нагрузка до 400 кН, масса – 140 кг;
- Сверхтяжелые люки: нагрузка до 600 кН, масса – 155 кг.
В нормативном документе нет речи о бетонных люках. Вес канализационного люка из бетона может достигать 1 тонну
Пластиковые люки тоже обделены вниманием. Все дело в том, что крышка канализационного люка пластиковая обычно весит не более 20 кг, чем и обуславливается популярность этих конструкций среди владельцев частных домовладений.
Функции и назначение
Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.
По своему назначению они делятся на:
- Легкие, с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
- Тяжелые, с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
- Сверхтяжелые, с максимальным на него давлением до 60 т. Сфера применения – аэродромы.
Способы установки

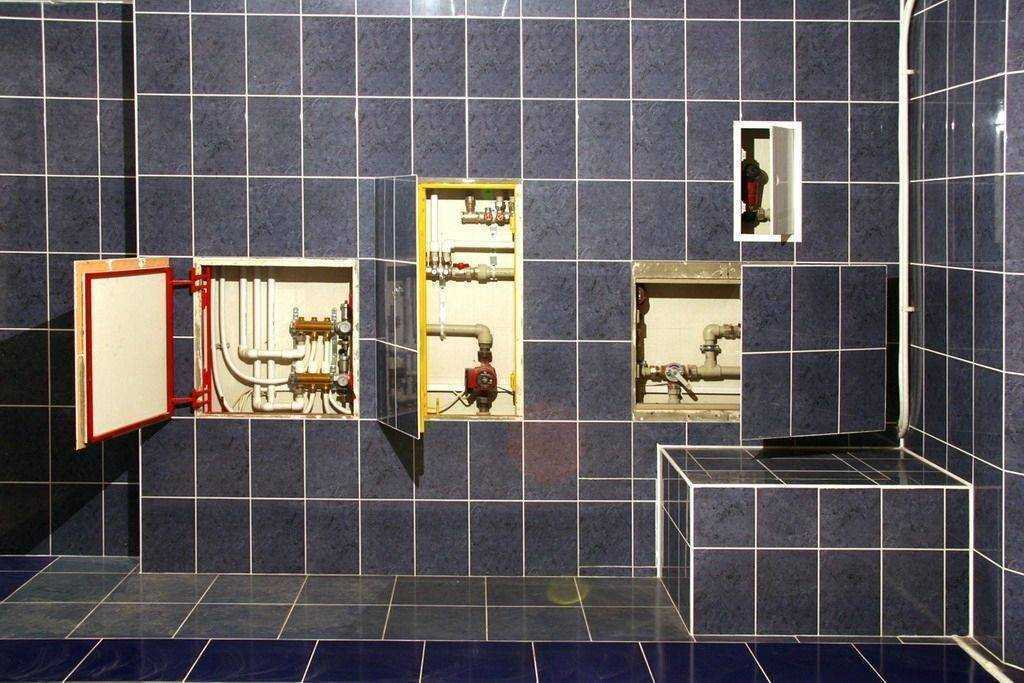

Люки для ванной и туалета классифицируют по напольному, потолочному и настенному способу установки. От этого зависят основные требования к изделиям. Например, потолочные люки обычно изготавливают из лёгкого пластика или алюминиевого сплава, чтобы предотвратить произвольное открывание под собственным весом. Такие модели практически не используются в жилых помещениях, ими оборудуются санузлы коммерческих зданий и промышленных предприятий.
Для напольных конструкций обязательным является прочность рамы и внешней дверцы. Для их изготовления обычно используют сталь, способную выдержать высокую нагрузку. Модели оптимально подходят для загородных домов и коттеджей, открывая доступ к подвальным помещениям с установленными коммуникациями.
В многоквартирных домах часто устанавливаются настенные люки, выполненные из алюминия, металла или пластика. Такие модели удобны в установке и практичны в использовании
Обратите внимание, что такие люки могут полностью сливаться с отделкой ванны или туалета, или наоборот подчёркивать своё присутствие. В первом случае, дверца отделывается материалом, аналогичным общему дизайну интерьера, во втором – упор делается на контраст
Например, если ванная комната отделана белой плиткой, люк делают чёрным
Например, если ванная комната отделана белой плиткой, люк делают чёрным.
Общие сведения о пластиковых люках
Производство
Производят люк канализационный пластиковый методом прессования из полиэтилена низкого давления и полиэтилена высокого давления, применяя при этом специальные добавки. За счёт этого они обладают стойкую окраску устойчивость к перепадам температур и осадкам. При этом материал изготовления является прочным, экологически чистым и безопасным для человека.
Данные люки имеют в своём составе:
- Крышку, которая открывается на сто восемьдесят градусов и закрепляется болтами;
- Корпус.
Положительные и отрицательные качества
Положительные качества:
-
Небольшая цена, значительно дешевле чем чугунные;
- Небольшой вес, обладают весом от 10 до 50 кг, а это значительно уменьшает транспортные расходы;
- Устойчивы к воздействию коррозии;
- Способны выдерживать перепады температур от минус пятидесяти до плюс пятидесяти градусов. Такие люки можно использовать в цехах химических производств;
- Большой срок эксплуатации (около пятидесяти лет);
- Взаимозаменяемые. Крышки из пластика применяют для корпусов, которые могут быть произведены из металла и чугуна; 7. Являются экологически чистыми и выглядят эстетично. Отрицательные качества:
Маленькие нагрузки. Пластиковые люки нельзя применять при больших нагрузках.
Люки выбирают в зависимости от места предназначения установки и от вида сетей коммуникаций. От места установки также зависит и класс механической нагрузки.
Классификация по материалу изготовления
Чаще всего канализационные люки делятся на виды именно по материалу, используемому для изготовления изделия. Это обуславливается тем, что именно от материала зависят эксплуатационные показатели конструкции.
В наше время на рынке можно найти широкий ассортимент канализационных люков, и любой из них должен соответствовать следующим требованиям:
- высокая механическая прочность, позволяющая выдержать максимально допустимую нагрузку без повреждений;
- максимальная сопротивляемость воздействию внешним факторам: люк не должен терять свои качества из-за определенных погодных условий;
- отсутствие негативного влияния на работоспособность колодца, над которым установлен люк.
Этим требованиям соответствуют некоторые материалы, поэтому перед тем, как установить канализационный люк, нужно разобраться, какой материал лучше всего подойдет для конкретной ситуации.
Особенности установки
Технические характеристики
| Маркировка |
|
| Размеры | Ограничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм |
| Вес |
|
| Нагрузка |
|
Области применения
Область применения чугунных люков очень обширна. Действительное назначение чугунного люка можно определить по заводской маркировке:
- К – канализационные системы;
- В – водоснабжение и водоотвод;
- Д – ливневые и дренажные магистрали;
- Г (ПГ) – пожарный гидрант;
- ТС – система теплоснабжения;

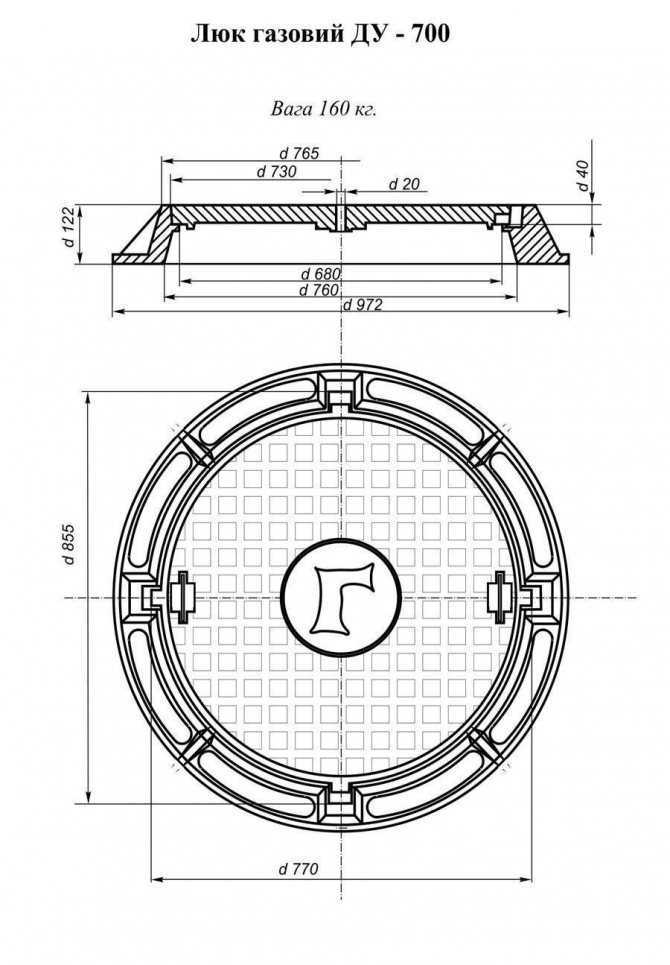

- ГС – система газоснабжения;
- ГТС – телефония.
Современные модели люков по праву могут считаться антивандальными – большинство из них снабжается функциональными крепежными петлями, благодаря чему получить доступ к конструкции может только сотрудник коммунальной службы.
]«Объединенные заводы ЖБИ» предлагает вам большой выбор продукции в категории чугунные люки для реализации проектов инженерного строительства любой сложности. Все наши изделия изготавливаются в точном соответствии с ГОСТ 3634-89/3634-99, купить или заказать которые вы можете оптом и в розницу по более чем доступным ценам. Гарантия качества каждого изделия подтверждается сертификацией соответствующего образца.
Основные разновидности люков по материалу изготовления
Люки канализационные чугунные, пластиковые, полимерные и пластмассовые представлены к продаже в широком ассортименте. Что касается чугунных изделий, то у них повышенная прочность и продолжительный срок службы, который достигает 100 лет. В большинстве случаев такие изделия устанавливаются на территориях с повышенной нагрузкой на конструкцию, сюда следует отнести автодороги и подъездные пути. А вот на частных территориях такие люки почти нельзя встретить, ведь здесь не предъявляется высоких требований к прочности изделий. Кроме того, такие варианты порой не столь доступны по стоимости.
Пластиковые люки получили более широкую популярность, ведь они обладают множеством преимуществ. Среди прочих доступная цена, а также широкий модельный ряд и богатая цветовая гамма. Вес таких конструкций незначителен, поэтому устанавливать их очень просто. Наиболее подходящим вариантом для частных домовладений станут пластиковые люки. А вот пластиковые конструкции хороши еще и тем, что не представляют собой интереса для сборщиков металлолома. Материал не ржавеет, не выгорает на солнце и остается устойчивым к влаге и ультрафиолету. Такие характеристики свойственны пластмассовым люкам по той причине, что в процессе производства к ингредиентам добавляются жаростойкие пигменты и присадки.
По сравнению с чугунными пластиковые люки очень легки. А установить их можно даже на территории газона, где он будет сливаться с зеленой массой травы. Полимерно-песчаные люки устойчивы к перепадам температур, поэтому эксплуатировать их можно в любых климатических зонах. Их рабочий диапазон ограничен пределами от -50 до +50 °C.
Обязательная деталь города
В сознании людей сложился прочный стереотип: они – неразрывно связаны с миром канализации, отсюда, по ассоциации, мысли тянутся к местам, куда царь пешком ходил, а в результате чего кажется, что и говорить о них в приличном обществе чуть ли не зазорно.
На самом деле к канализации имеют отношение далеко не все канализационные люки. Чугунные крышки закупоривают собой также входы в подземный мир таких коммуникационных систем, как водо- и энергоснабжение, газификация, дренаж, водосток, предотвращают доступ к кабелям телефонной и телеграфной связи, магистралям теплосетей…
Поэтому, вероятно, правильнее было бы называть эти металлические кругляши крышками люков для коммуникаций или крышками смотровых люков, но мы все же будем именовать их так, как привычно называет большинство людей – канализационными люками или просто люками…
Люки на колодцы канализационные
Если в магистрали есть один или несколько смотровых (ревизионных) колодцев, то без изоляции их горловины эксплуатация таких систем запрещена. Применяются для обустройства автономной канализации, ливневой, дренажных систем водоотвода.
Люки канализационные чугунные, пластиковые, полимерные и пластмассовые представлены к продаже в широком ассортименте. Что касается чугунных изделий, то у них повышенная прочность и продолжительный срок службы, который достигает 100 лет. В большинстве случаев такие изделия устанавливаются на территориях с повышенной нагрузкой на конструкцию, сюда следует отнести автодороги и подъездные пути. А вот на частных территориях такие люки почти нельзя встретить, ведь здесь не предъявляется высоких требований к прочности изделий. Кроме того, такие варианты порой не столь доступны по стоимости.
https://youtube.com/watch?v=UM-LvVNjBgI
Люки и математика
Друзья, а вот скажите: что нужно от крышки? Конечно, на самом деле основное, что от нее требуется, так это то, чтобы она не упала в закрываемое отверстие. Поэтому круглую шахту колодца проще всего закупоривать пробкой той же формы.
Как оказывается, базовая конструкция круглой крышки, возникшая за 2 тысячи лет до нашей эры, до сих пор имеет ряд дополнительных преимуществ:
- Она проста в изготовлении.
- Круг дает экономию материала по сравнению с другими формами. Это можно проверить с помощью элементарной математики. Пусть у нас в руках имеется стандартный чугунный люк, его диаметр равен 695 мм, а толщина 50 мм. Подсчитаем объем круглой крышки (пятиклашки подсказывают – пи эр квадрат, умножить на толщину) и, соответственно, объем люка квадратной формы со стороной 695 мм и той же толщины в 50 мм. Получается, материала на квадратный люк идет на 27% больше!
- Люк круглой формы выдерживает бОльшую нагрузку. По этой причине делают в самолетах закругленные иллюминаторы, а у космических кораблей они практически всегда круглые. Это математически проверять не будем, просто доверимся авторитетам.
- Кроме замечательной устойчивости и отличных математических характеристик, круглая форма очень удобна в обыкновенном житейском смысле. Любой тяжелый люк достаточно легко снимается со своего места, правда, если у вас есть для этого специальный крюк и навык (придерживайте крышку и пальцы берегите, чтоб не отрубило!). Но только круглую крышку можно поставить на ребро и катить, куда вам нужно без всякой техники! Свойство просто бесценное с точки зрения коммунальщиков. Увы, именно так оно выглядит и с точки зрения воров.
Размеры
Канализационный пластиковый люк обычно имеет стандартные размеры. Это обусловлено тем, что параметры колодцев стандартные. Диаметр люка вместе с рамкой равен 80 см. Его отверстие, как и крышка, имеет диаметр в 62 см. Этого достаточно для того, чтобы рабочий смог влезть в колодец для проведения технических работ.
Для подземных колодцев обычно используются легкие, средние и тяжелые изделия. Размер их корпуса обозначается двумя параметрами: диаметром и высотой
Изучая размеры, вы должны обратить внимание еще и на размер крышки, она тоже ограничена диаметром и высотой. Квадратные канализационные полимерные люки способны претерпевать до 2 тонн
Диаметр и высота их корпуса составляют 640х640 мм
Что касается размера крышки, то она равна 600х600 мм
Диаметр и высота их корпуса составляют 640х640 мм. Что касается размера крышки, то она равна 600х600 мм.
А вот если конструкция будет способна выдержать до 1 тонны, то ее размеры могут быть равны 720 x 600 мм, что верно для корпуса, и 600х25 мм (диаметр и высота крышки). В продаже вы можете встретить еще одну разновидность легких люков, которые способны выдерживать вес автомобиля до 2 тонн. В данном случае размеры корпуса будут несколько больше, они равны 75х90 мм. А вот в случае с крышкой параметры достигают 690х55 мм.
Приобретая легкий и средний люки до 5 и 15 тонн соответственно, вы становитесь обладателем изделий со следующими размерами: 750х90 мм и 750х100 мм (размер корпуса), 690х55 мм и 690х50 мм (размер крышки)
Если вас заинтересовали размеры канализационных полимерных люков, то следует обратить внимание еще и на изделие, которое способно выдержать до 25 тонн. Его размеры самые большие и равны 800х110 мм (размер корпуса), 700х70 мм (размер крышки)
Лёгкие люки устанавливаются с углублением в пределах от 25 до 45 мм, тогда как средние и тяжелые монтируются на глубину в пределах 60 и 85 мм соответственно
Лёгкие люки устанавливаются с углублением в пределах от 25 до 45 мм, тогда как средние и тяжелые монтируются на глубину в пределах 60 и 85 мм соответственно.
Я тебя рисую
Я фотографировала лежащие на земле атрибуты комфортного бытия человечества, а мимо шли прохожие. Изредка попадались особенно любопытные, которые с недоумением расспрашивали, что же именно я снимаю. Я объясняла, и тогда они сами начинали с живым интересом неофитов переходить от одной чугунной штуки к другой.
Одним из первых возникает вопрос, какой из люков современный, а какой старинный? Нет сомнений, что между ними существует разница в составе чугуна – этого извечного материала, идущего на их литье. Но раз мы не имеем под рукой лаборатории, будем использовать только то, что видно глазу.
Неприглядные обстоятельства повсеместного воровства крышек потребовали изменения в их конструкции, поэтому особое устройство крышки – верный признак ее недавнего изготовления
Теперь обратим более пристальное внимание на рисунок на люке
Вафли, паутинка, плетенка, сетка, концентрические круги… Так уж сложилось еще в позапрошлом веке, что геометрический орнамент оформления крышки канализационного люка с потрохами выдавал его принадлежность той или иной сети коммуникаций.
Причем декоративные рисунки, отображающие функционал, универсально истолковывались в разных странах мира. Хотя исключения были… Но об этом поговорим позже, когда дойдет черед до телефонных люков.
Люки санитарно-технических коммуникаций традиционно украшали вафли. Сейчас их на крышках канализации сменил рисунок в виде плещущихся волн (даже думать не хочется, каких именно).
Узор плетенки, некогда столь любимый электрическими компаниями, теперь почему-то практически вовсе не используется. Зато не вышел из употребления рельеф в виде паутины — концентрических кругов и пересекающих их радиальных линий, в наше время он часто отмечает самые разные инженерные сети.
Впрочем, сейчас нет никакого смысла помнить и сохранять семантическое значение отдельных орнаментов, и вот почему.
Типы люков и материалы для них
Люк чугунный
До недавнего времени люки были исключительно чугунными. Чугун — прочный, устойчивый к коррозии и очень тяжелый материал. Его прочность важна для установки на автомобильных дорогах, где тяжелый канализационный люк не должен трескаться и даже перемещаться под действием колёс проезжающих автомобилей. При этом основные типы чугунных люков рассчитаны на нагрузку в 25 тонн.
Чугун идеально подходит и с точки зрения устойчивости к коррозии, постоянно находясь в условиях повышенной влажности.
Однако в последние годы разные чугунные изделия стали объектом краж, и первое место среди всех украденных предметов занимают именно люки.
И не только чугун…
Чтобы исключить хищения, крышки колодцев стали изготавливать из полимерных материалов и резины. Конечно, устанавливать их на проезжей части нельзя, так как они не выдержат нагрузок от проезжающих автомобилей. А вот в пешеходных зонах и на грунтовых территориях они прослужат долго. По заверениям производителей, срок эксплуатации таких люков составляет не менее 50 лет, а весят они в 5 раз меньше чугунных аналогов.
При этом резиновые люки могут быть окрашены в различные цвета.
Канализационный люк полимерно-композитный круглый
Крышки из полимерно-композитных материалов лишены многих недостатков полимерных и даже чугунных. Они практически не имеют ограничений в применении, в том числе и по нагрузкам. Установить их можно на проезжей части, пешеходных дорожках и в зонах зелёных насаждений. При этом разная окраска изделий позволяет сделать их не только незаметными в траве, но и малозаметными на тротуарах и пешеходных дорожках.
Немаловажным преимуществом таких люков является и полное исключение образования искр при контакте частей, что устраняет возможность воспламенения газа в колодце.
В целях борьбы с хищениями в материал полимерных изделий добавляют химические соединения, исключающие вторичную переработку. Кроме того, всё чаще можно увидеть канализационный люк с замком. Это практически исключает кражи не только самих крышек, но и находящихся в колодце материалов и оборудования.
Типы люков и их маркировка

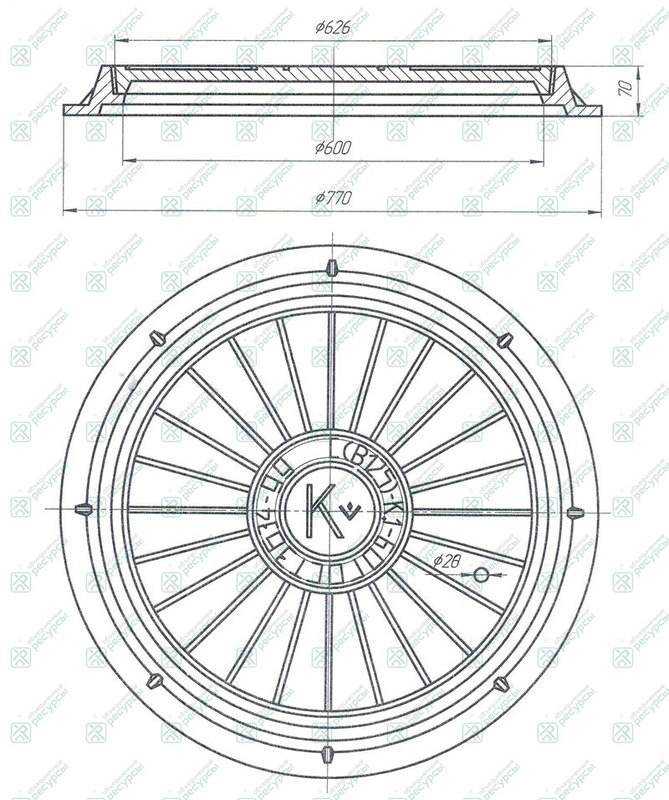

Маркировка К — канализация
Хотя для большинства людей все люки на дороге или тротуаре называются канализационными, под ними зачастую проходит совсем не канализация. Определить истинное назначение «канализационного люка» можно по маркировке на крышке. Наносится она при литье изделия и обозначается буквами:
- К — канализация
- В — водоснабжение, водопровод
- Д — дождевая, ливневая канализация
- Г — пожарный водопровод, гидрант
- ТС — теплосеть
- ГС — газовая магистраль
- ГТС — телефонная сеть
Специальные службы, конечно же, не ищут свои коммуникации по этим буквам, поскольку у них есть детальные схемы с указанием расстояний до домов и других ориентиров. Но при большом скоплении коммуникаций на небольшой площади маркировка помогает.
По местам применения все чугунные и полимерно-композитные люки можно разделить на:
- Тяжёлые — тип «Т»
- Легкие — тип «Л»
Люки типа «Т» применяют на автомагистралях, автодорогах и проезжей части дворов. Вес такого чугунного изделия составляет от 90 до 110 кг, полимерно-композитного — 45 кг. Полимерные изделия в этой категории не представлены.
Люк чугунный легкий
Люки типа «Л», будучи более лёгкими, применяются на пешеходных дорожках, в «зелёных» зонах и на других недоступных для транспорта участках. Чугунная крышка весит 55-90 кг, полимерно-композитная — 45 кг и полимерная — 12-15 кг.
Для особых условий эксплуатации производят и другие типы люков, например, магистральные. Вес таких изделий составляет более 150 кг, при этом они выдерживают нагрузку в 40 тонн. К специальным также относятся аэродромные и водосточные люки.
Как выбирать чугунные люки?
При выборе крышки обращают внимание на особенности участков канализации, нагрузку и интенсивность движения транспорта:
- Для трасс с оживлённым движением применяют сверхтяжёлые и магистральные люки.
- На дорогах с меньшим движением используют крышки из тяжёлых сплавов чугуна.
- На стоянках транспорта и местах с отсутствием высоких динамических нагрузок устанавливают средние типы люков.
- На участках пешеходного движения, парковых зон и дачных территориях применяют лёгкие люки.

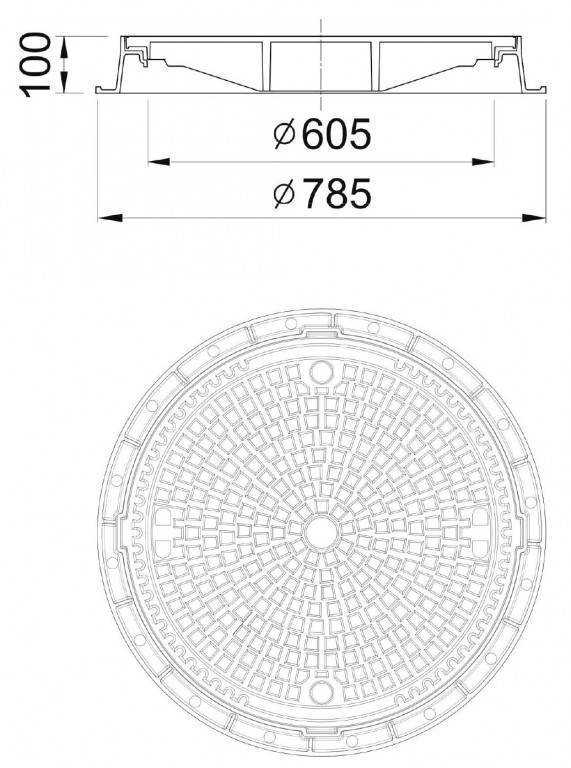

Наиболее используемая круглая форма конструкции, она достаточно долговечна и надёжна, а для безопасности смотровых колодцев и кражи их крышек, на люк дополнительно устанавливают затворы и замковые механизмы.
Монтаж и установка чугунного люка — основные правила
установка чугунного люка

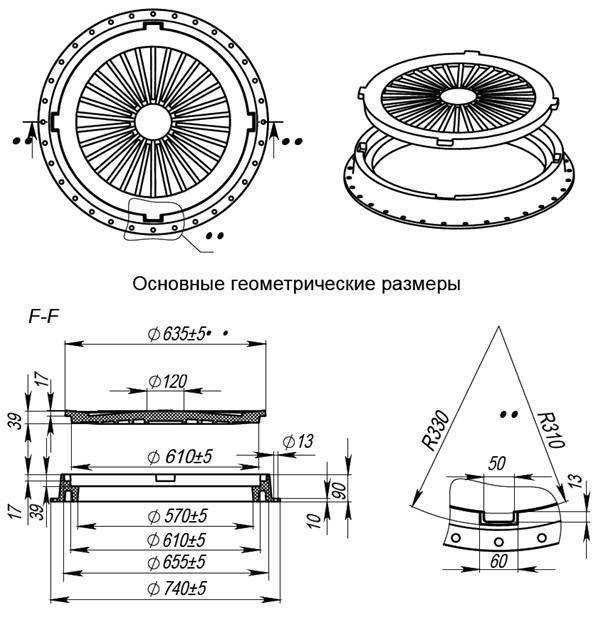

Конструкция люка состоит из металлического обруча, закреплённого в бетонном кольце колодца, в его отверстия вставляются края чугунной крышки, а между основанием и конструкцией делают резиновую прослойку.
Монтаж конструктивных элементов выполняют в несколько этапов:
- В асфальтовом покрытии или слое грунта делают отверстие под размеры бетонного кольца, а поверхность дна выравнивают песчаным материалов. Все элементы погружаются на глубину вровень с поверхностью участка, чтобы не было выступающих частей, создающих препятствия и аварийные ситуации на дороге, они допустимы только в местах с отсутствием движения.
- Металлический обруч надёжно закрепляется на поверхности кольца металлическими или каменными элементами в зависимости от материала, из которого изготовлена конструкция. Не допускаются зазоры и просветы между кольцом и люком во избежание попадания внутрь канализации атмосферных осадков и скопления влаги.
- Производится бетонирование составных элементов, для того чтобы цементный раствор не проникал в колодец, его изолируют накачанной воздухом автомобильной шиной.
- После затвердевания бетона шину вынимают из колодца, а в пазы обручей устанавливают крышку люка.
Основные технологии производства чугунных люков
производство чугунных люков
Все тонкости в технологии при изготовлении крышек канализационных шахт, подробно рассказываются в фильме Discovery-«Дорожные люки». Описанные в фильме способы создания люков с помощью химических быстро затвердевающих веществ, будут полезны начинающим литейщикам.
В русском переводе встречаются некоторые ошибки, но они незначительны. Весь материал подробно расписывает все процессы изготовления люков и необходимые для этого станки.
Рекомендации по изготовлению цилиндра
Проще всего сделать ворот на колодец из бревна. Для этого вам не понадобятся никакие чертежи. При выполнении работы своими руками стоит придерживаться следующих рекомендаций:
- Протяжённость бревна должна быть меньше, чем расстояние между опорами по краям колодца на 100-150 мм.
- Чтобы сделать качественный ворот на колодец, бревно необходимо отшлифовать и обработать защитными пропитками. Они уберегут древесину от гниения.
- Края цилиндрической части скрепляются металлическим кольцом (хомутом). Это убережёт древесину от растрескивания и в то же время позволит легко и без усилий снимать цилиндр.
- В торцевых частях бревна закрепляются металлические диски со ступицами. В них можно закрепить стержни для вращения ворота. Это делается при помощи подходящих крепёжных изделий. Для этого в дисках просверливаются отверстия под крепежи. Иной вариант предусматривает приваривание полуосей к стальным дискам.
- В некоторых случаях при изготовлении своими руками будет проще просто забить концы полуосей из прутка или тонкой трубы в торцы деревянного ворота. При этом для облегчения забивания концы трубы сплющиваются, а прутки затачиваются, также предварительно просверливаются отверстия в торцах бревна меньшего диаметра, чем стальные изделия. Такая фиксация исключит проворачивание стержней в бревне при вращении ручки.
- Чтобы было удобней регулировать смещение ворота относительно оси, в просветах между опорными стоками и цилиндром с каждой стороны устанавливаются втулки.
