Регулятор давления воды в системе водоснабжения, регулировка

Редуктор давления воды: выбор для квартиры и частного дома, рейтинг моделей

Вода под давлением может быть полезной, но и опасной. Чтобы обеспечить комфортное использование воды в квартире или частном доме, необходим редуктор давления. Он позволяет контролировать и снижать напор воды в системе, предотвращая повреждения труб и оборудования.

При выборе редуктора давления необходимо учитывать несколько критериев. Первым из них является классификация устройств по принципу работы. Существуют два основных типа регуляторов давления:

Мембранные редукторы — основаны на использовании мембраны, которая регулирует давление воды в системе. Они отличаются низким уровнем шума и высокой точностью работы.
Пружинные редукторы — основаны на использовании пружины, которая регулирует давление в системе. Они более просты в устройстве и обслуживании, но могут быть менее точными и иметь больший уровень шума.

Модель A
Модель B
Модель C

Иностранного производства:

Модель X
Модель Y
Модель Z

При выборе редуктора давления необходимо также учитывать отличия в работе и устройстве моделей. Некоторые модели могут иметь дополнительные функции, такие как защита от перегрева или автоматическое отключение

Кроме того, следует обращать внимание на критерии выбора, такие как максимальное рабочее давление, пропускная способность и диапазон регулирования давления

В общем, при выборе редуктора давления воды для квартиры или частного дома следует учитывать потребности и особенности конкретного случая, а также ориентироваться на рейтинг лучших моделей. Необходимо учесть различия между российскими и иностранными производителями, а также принцип работы редуктора (мембранный или пружинный). Критериями выбора также являются максимальное рабочее давление, пропускная способность и диапазон регулирования давления.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Особенности устройств

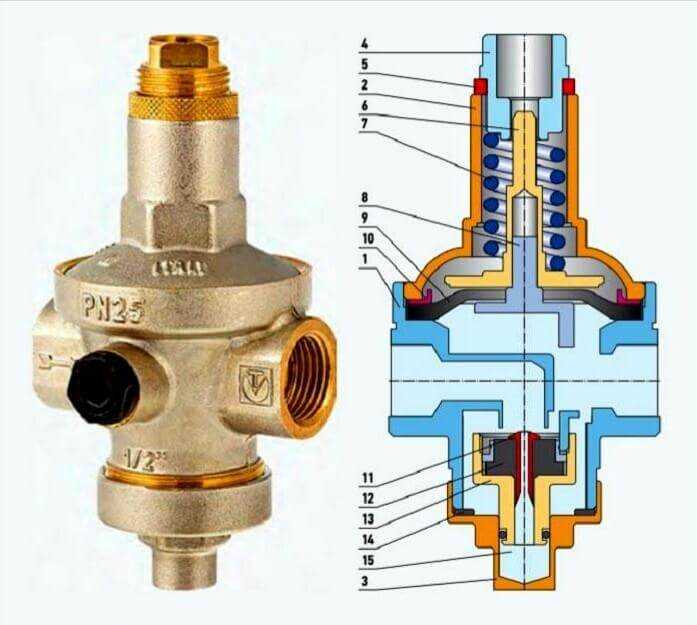

Строение регулятора.

По особенностям строения и принципам работы редукторы можно подразделить на 2 типа:

«До себя» — приборы, стабилизирующие давление жидкости на участке трубопровода до устройства. Используются преимущественно на насосных станциях. Устройства этого типа работают в автоматическом режиме. Главными рабочими элементами являются балансирующее седло и подвижный поршень, который регулирует зазор. Размер этого зазора зависит от напора воды, а редукционный клапан остается открытым до установления требуемого давления воды в трубопроводе.
«После себя» — редукторы, регулирующие давление на участке трубы после устройства. Главной рабочей частью является поршень со штоком, на конце которого установлена тарелка. Если вода входит в устройство под большим давлением, то жидкость начинает действовать на мембрану, которая с обратной стороны поддерживается пружиной. Это воздействие передается по штоку тарелке, которая перемещается в сторону седла. Таким образом, зазор между тарелкой клапана и седлом уменьшается, и это приводит к снижению напора воды в магистрали.

Применение устройств регулирования в системе водоснабжения

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа. Снижение давления необходимо, в первую очередь, для безопасной эксплуатации бытовой и коммерческой гидравлической техники.

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа

Использование редукторов производится:

в коммунальных сетях водоснабжения;
в насосных установках;
в системах орошения посевов;
в системах пожаротушения;
в водопроводах.

Преимущества использования регуляторов:

Защита систем от различного рода гидроударов, резких скачков давления;
Понижение расхода вода, и, как следствие, сокращение трат;
Значительное снижение уровня шума и вибрации;
Постоянное давление потока.

Монтаж, настройка и техническое обслуживание РДВ

Как правило, устройство монтируется в горизонтальном положении – вертикальное положение допустимо лишь в отдельных случаях. Установка происходит на горизонтальном участке магистрали после счетчика, предназначенного для измерения потребления водного объема. Для установки потребуются:

Сам прибор;
Вентили (их наличие обязательно для обеспечения запорной функции);
Фильтр водоочистительный (если конструкция РДВ его не предусматривает);
Трубный или разводной ключ;
Пакля и смазка под нее.

Непосредственно алгоритм монтажа состоит из следующих шагов:

Подача воды перекрывается в месте врезки в водопровод;
Вырезается кусок трубы, подходящий для входа вентилей, очистного фильтра и редуктора, в систему трубопровода;
Далее вставленные элементы припаиваются или происходит их резьбовая врезка;
В месте соединения в 3-5 слоев наматывается пакля и монтируется вентиль для запора;
Происходит установка редуктора и фильтра (у обоих устройств манометры должны быть ориентированы вертикально по шкале);
Места соединений уплотняются с помощью пакли и прокладок;
Осуществляется установка дополнительного вентиля, который впоследствии облегчит демонтаж собранной системы.

Завершающим этапом станет настройка редуктора, которая включает в себя следующие шаги:

Вначале закрывается входной кран, а выходной открывается;
Ключом необходимо повернуть винт регулировки и установить уровень давления на манометре в 3 атмосферы (что является усредненным показателем). Если устройство не оборудовано манометром, то применяются установленные по умолчанию заводские показатели.

Техническое обслуживание

В целях продления эксплуатационного срока редуктора следует с некоторой периодичностью выполнять следующие действия:

Раз в месяц проверять скорость сработки и точность поддержания напора редуктором, одновременно проверяя все общие настройки. Проверку осуществляют посредством изменения объема расхода жидкости, проходящей через него (это производится путем плавного закрытия/открытия клапанов, установленных на той же линии трубопровода);
Раз в шесть месяцев необходимо чистить линию по отбору импульсов. Для этих целей участок, на котором смонтирован редуктор необходимо отключить, а импульсная линия подлежит продувке и дренажу. При этом, линия должна быть отключена от регулятора и магистрали;
Фильтр-сетку, который установлен перед прибором, следует чистить по мере его загрязнения. Степень засорения возможно определить по показаниям манометров, предусмотренных до и после оного, подвергнув сравнению фактическое снижение давления со снижением на чистом фильтре.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше

Помимо этого, внимание стоит обратить на качество литья

Виды регуляторов давления воды

Виды регуляторов

По особенностям строения и характеру функционирования редукторы подразделяются на следующие типы: поршневые, мембранные, проточные, автоматические и электронные.

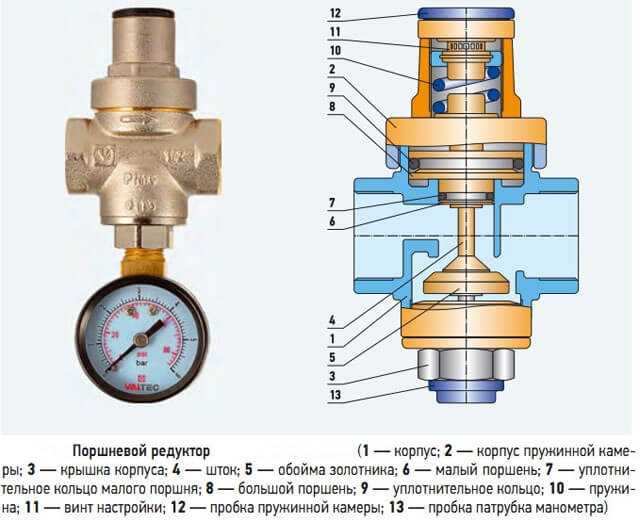

Поршневые

Регулировка давления происходит с помощью оснащенного пружиной и уплотнительным кольцом механического поршня, который регулирует размер проходного канала. На одном конце имеется специальный вентиль, с помощью которого можно сжимать или ослаблять пружину, что способствует уменьшению или увеличению напора воды. Поршневые редукторы могут выйти из строя, если в воде имеется мусор. Это является отрицательной стороной этих устройств.

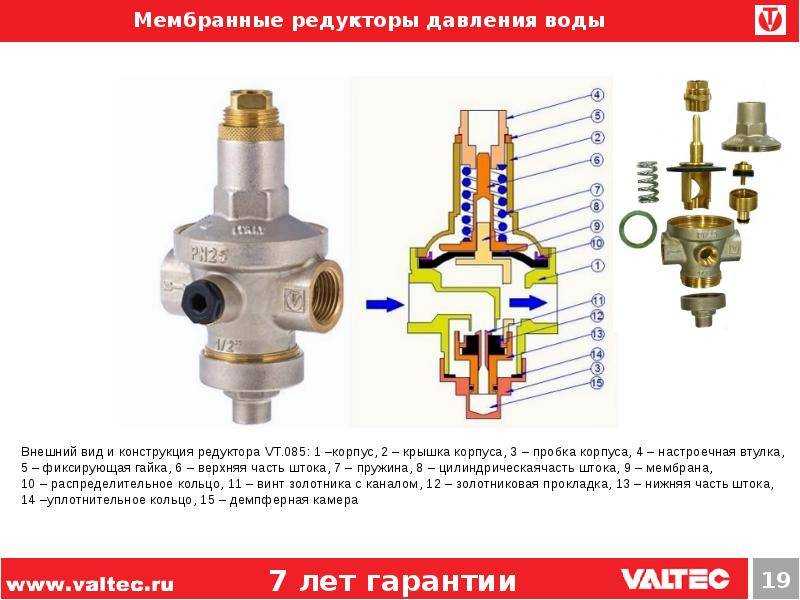

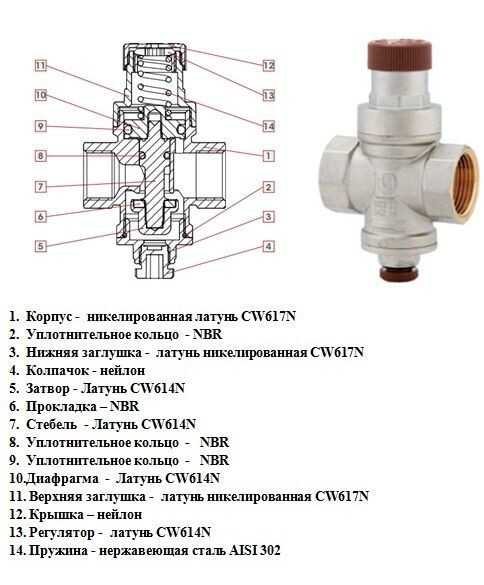

Мембранные

Регуляторы этого типа состоят из пружины и мембраны, помещенной в специальную камеру во избежание засорений. Регулировка давления осуществляется благодаря сокращению или растягиванию пружины, работа которой передается в специальный клапан, отвечающий за размер проходного канала. Из недостатков можно отметить высокую стоимость устройства и сложность установки.

Проточные

Такие редукторы давления долговечны по сравнению с устройствами других типов. Это объясняется отсутствием подвижных элементов внутри регулятора. В устройстве имеется сеть разветвленных канальцев, понижающих давление воды. Проходя через эти каналы, водный поток разделяется на несколько мелких, которые на выходе снова соединяются в один поток, но более медленный. Из недостатков проточных регуляторов давления можно отметить необходимость установки дополнительных регуляторов на выходе.

Автоматические

Регуляторы этого типа представляют собой компактные устройства, главными рабочими элементами в которых являются мембрана и две пружины. Когда в трубопроводе давление воды возрастает, пружины, поддерживающие мембрану, сжимаются. А если вода входит в устройство под меньшим давлением, то пружина ослабевает. Эти воздействия, оказываемые на мембрану, а значит и на пружины, способствуют автоматическому замыканию и размыканию контактов, которые включают и отключают циркуляционный насос.

Автоматический контроллер давления.

Электронные

Такие стабилизаторы имеют электронную схему и дисплей, на котором отображаются все характеристики протекающей воды. Это достигается за счет использования специальных датчиков движения в трубопроводе. Электронный регулятор может как приостановить, так и возобновить работу насосной станции в зависимости от показателей давления. Основными преимуществами таких устройств являются защита малых насосов от срабатывания при отсутствии воды в системе и бесшумность, что позволяет установить такой редуктор в квартире или в частном доме.

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.

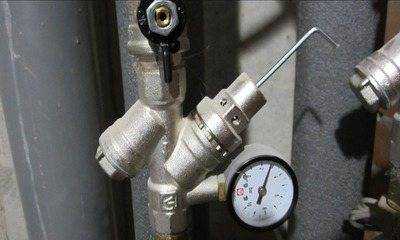

Установка РДВ

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

Установка в квартире

Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

Конструкция редукционного клапана BROEN Clorius TD-57:

клапан;
пружина;
привод с капиллярной трубкой;
корпус — высокопрочный чугун/сталь;
внутренние части — нержавеющая сталь;
диафрагма — EPDM или NBR резина.

Подробнее Вы можете ознакомиться со спецификацией материалов в следующей таблице:

Технические характеристики клапана редукционного BROEN Clorius TD-57:

Тип	Присоединение DN (мм)	Kvs м.куб/час	Ход штока мм	Вес кг
15 TD-57-1/2	15	2,75	6	21
20 TD-57-1/2	20	5	6,5	23
25 TD-57-1/2	25	7,5	7	24
32 TD-57-1/2	32	12,5	8	27
40 TD-57-1/2	40	20	9	29
50 TD-57-1/2	50	30	10	33
65 TD-57-1/2	65	50	13	38
80 TD-57-1/2	80	80	16	55

Технические характеристики привода:

Параметры	Диапазон перепада, бар
Диапазон настройки, бар	0,4-1,2	1-2,5	2-5	4-10	8-16
Максимальная температура, С	300
Макс. давление в корпусе привода, бар	25

Габаритные размеры:

Диаграмма «Температура — Давление»

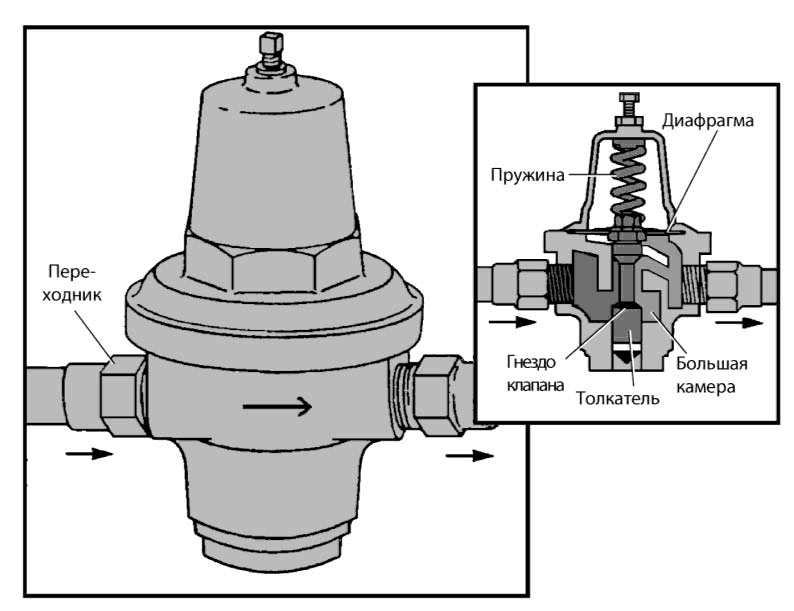

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

Редуктор давления воды

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

Грамотная эксплуатация после установки

Система водоснабжения насыщена (в большей или меньшей степени) кальциево-магниевыми фракциями.

Со временем, в камере и механической части редуктора происходят неизбежные отложения. Сигнализирует о засорении прибора постепенное падение напора на выходе.

При небольшом сужении, дефект можно исправить подкручиванием регулировочного винта.

При значительном падении водонапора при выходе из регулятора необходимо провести профилактику. Путём откручивания гаек полусгонов с обоих сторон, прибор отсоединяют от системы водоснабжения (предварительно перекрывают входной вентиль).

С помощью сильного напора в течение 1-2 мин. производят тщательную промывку редуктора. Под промывочную струю подставляют как входное, так и выходное отверстие регулятора. В большинстве случаев этот метод помогает, давление приходит в норму. Если профилактика не даёт положительных результатов, требуется замена прибора.

Внимание! Перед демонтажём редуктора нужно убедиться в точной причине неполадки. В первую очередь следует промыть отстойник или заменить картридж у фильтров, стоящих на входе

Инструкция по очистке регулятора давления

Профилактику изделия делают двумя способами:

снимают прибор и демонтируют сердцевину;
полностью извлекают регулятор.

Пошаговая инструкция без снятия устройства:

снимите верхнюю крышку и если есть, нижнюю дополнительную;
вытащите начинку РДВ;
удалите загрязнения;
очистите уплотнители, старые — замените;
промойте все элементы теплой водой;
выполните монтаж конструкции в обратной последовательности.

Пошаговая инструкция со снятием прибора:

найдите на изделии стрелку движения напора;
выведите патрубок;
скрутите с трубы изделие;
прочистите комплектующие по схеме выше;
если на металлических элементах появилась ржавчина, удалите ее;
вытрите детали насухо;
соберите устройство и установите на исходное место.

Типы для систем водоснабжения

Наиболее популярными и распространенными считаются три разновидности устройств: поршневые, мембранные и проточные. Первые контролируют показатели давления с помощью особых поршней, то открывающих, то снова закрывающих внутренние клапаны. Вторые оснащаются дополнительными пружинами, и те, в свою очередь, начинают отвечать за напорные значения. Как правило, они имеют специальные измерительные элементы – манометры. Считаются самыми долговечными.

Проточные модели не имеют подвижных частей, а потому могут влиять на силу напора исключительно посредством разделения водяных потоков. Их монтаж предполагает использование сторонних регуляторов.

Выбор вида определяется бытовыми особенностями жилищной площади.

Как отрегулировать редуктор на воду в квартире и так ли он необходим

Прибор, который позволяет контролировать количество атмосфер в водопроводе в большинстве случаев просто незаменим. Он выступает в роли сдерживающего защитного фактора, оберегающего гидросеть от губительных перепадов и избыточной нагрузки. Установить следует в обязательном порядке, если возникает хотя бы одна из проблем:

Отсутствие стабильного напора. Когда водопроводная жидкость сначала течет из крана тонкой струйкой, но уже через пару секунд чуть ли не сбивает с ног стоящего возле раковины — не откладывайте монтаж агрегата. Резкие скачки давления становятся первопричиной поломки бытовой техники и коммуникаций. Кроме того, такая нестабильность представляет опасность непосредственно для пользователей (термические ожоги).
Слишком сильный поток водного ресурса. В такой ситуации требуется монтаж понижающего редуктора. С подобной проблемой чаще всего сталкиваются владельцы квартир на первом этаже. Происходит это потому, что H2O в высотные многоквартирные дома подается с большой силой. В противном случае она просто не поднимется до нужной отметки и жильцы верхних уровней останутся без воды. Когда жилое здание расположено неподалеку от насосной станции, завышенные показатели становятся делом привычным. Из-за этого с пугающей регулярностью выходят из строя соединения, образуются протечки и т.п. Но все эти сложности помогает устранить настраиваемый агрегат понижения.
Слабый напор. В данном случае стоит монтировать прибор, оснащенный помпой. Благодаря такому устройству, можно навсегда забыть о тонкой струйке из-под крана, не дающей нормально принять душ, вымыть посуду или подключить какую-либо бытовую технику.

Что такое редуктор давления

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Принципы функционирования

Все рассматриваемые регуляторы работают по почти похожему принципу. Они определяют максимально допустимый уровень давления в трубопроводе и запускают корректирующий клапан, посредством которого и ограничивается сечение диаметра водопровода, за счет чего и понижается объем проходящей по нему воды. В квартирах, как правило, устанавливаются статичные регуляторы. Принцип работы подобных устройств условно именуется «после себя» и он реагирует на одноразовые повышения давления. Подобное устройство считается оптимальным для домашних нужд, ибо вода в квартире не включена на постоянной основе.

Для промышленного сектора используются динамические регуляторы, которые способны автоматически подстраиваться под постоянно изменяющиеся показатели давления. Они подходят для использования на автоматических машинных мойках или в оросительных системах. Для домашнего применения динамические модели не подходят, т.к. попросту не будут полноценно задействовать весь свой потенциал.

Одновременно, редуктор можно конкретно установить для защиты от гидравлического удара для различного бытового и сантехнического оборудования:

Бойлер;
Стиральная машина;
Водонагреватель проточный;
Автоматические посудомойки;
Боксы для гидромассажа.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

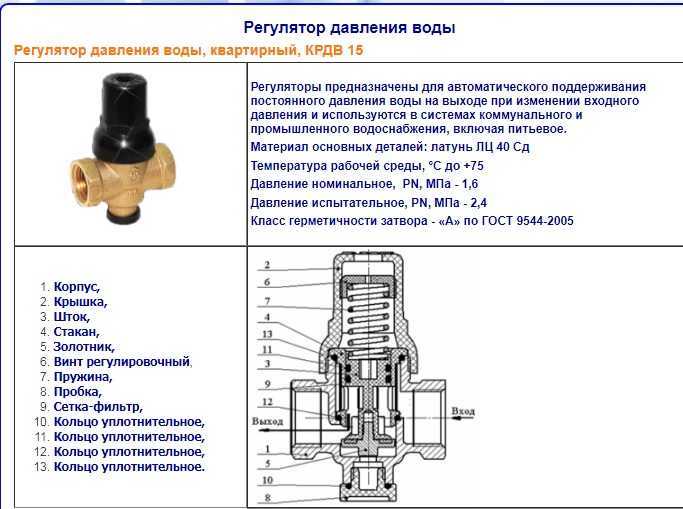

Схема регулятора давления воды

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства

Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации

Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.

Видео: Редуктор понижения давления FAR (для систем водоснабжения)

Видео: Регулировка давления воды.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!. Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления

Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Принцип работы водяного редуктора с мембраной

В качестве силового регулирующего элемента также используется пружина, однако ее действие направлено на поверхность мембраны, выполняющей функцию клапана. С целью исключения засорений, которые могут быть критичными для мембраны, регулирующая механика заключается в герметичную камеру. Демпфирующие камеры также позволяют минимизировать воздействие сетевых вибраций на чувствительный элемент регулятора.

Благодаря конструкционной оптимизации водяной редуктор данного типа способен обеспечивать скорость движения потока до 3 м3/час, что является неплохим показателем в контексте бытового применения. В целом же это неприхотливые в обслуживании и универсальные с точки зрения сфер применения устройства, также отличающиеся высоким сроком службы.
