Регулятор давления в системе водоснабжения: есть ли необходимость в его установке?

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Ввод в эксплуатацию

8.1 Установка давления на выходе

Давление на выходе должно быть не менее чем на 1 бар ниже входного давления.

1. Закрыть запорный клапан на входе.
2. Снять давление на выходе (например, с помощью водопроводного крана)
3. Закрыть запорный клапан на выходе.
4. Ослабить винт со шлицом. Не вынимать винт со шлицом.
5. Ослабьте натяжение натянутой пружины. Поверните ручку настройки налево (-) до упора.
6. Медленно открыть запорный клапан на входе.
7. Поворачивать ручку настройки до тех пор, пока на шкале не появится необходимое значение давления.
8. Затянуть винт со шлицом.
9. Медленно открыть запорный клапан на выходе.

Виды регуляторов

По особенностям строения и характеру функционирования редукторы подразделяются на следующие типы: поршневые, мембранные, проточные, автоматические и электронные.

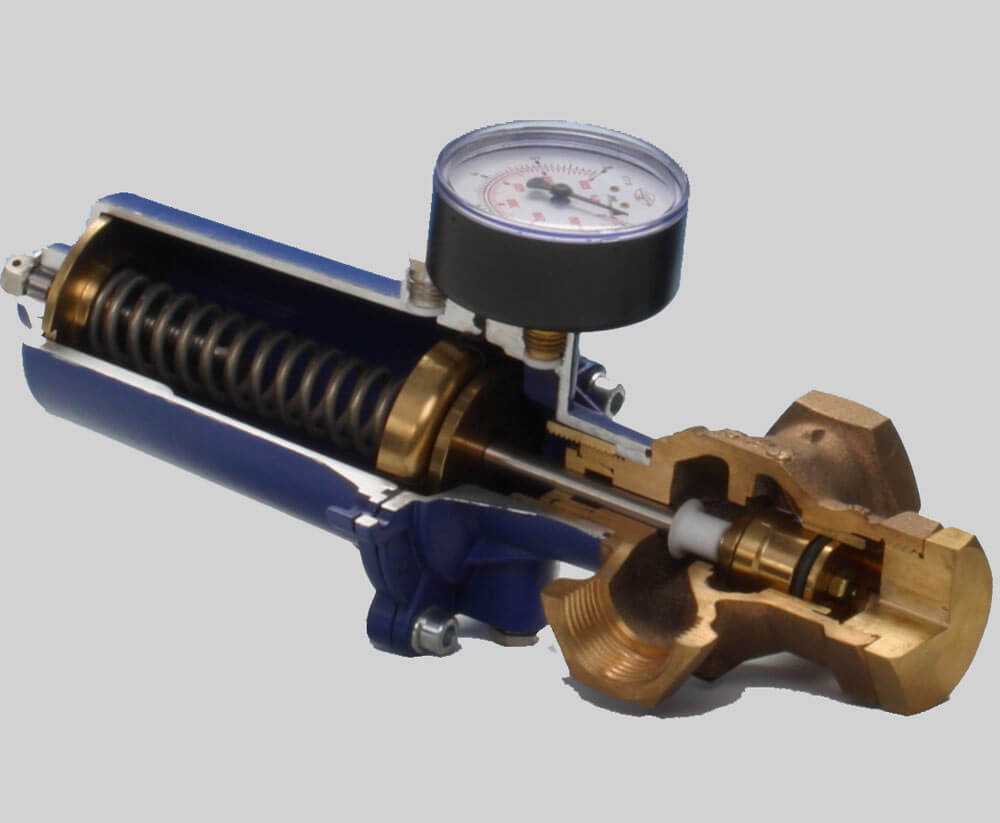

Поршневые

Регулировка давления происходит с помощью оснащенного пружиной и уплотнительным кольцом механического поршня, который регулирует размер проходного канала. На одном конце имеется специальный вентиль, с помощью которого можно сжимать или ослаблять пружину, что способствует уменьшению или увеличению напора воды. Поршневые редукторы могут выйти из строя, если в воде имеется мусор. Это является отрицательной стороной этих устройств.

Мембранные

Регуляторы этого типа состоят из пружины и мембраны, помещенной в специальную камеру во избежание засорений. Регулировка давления осуществляется благодаря сокращению или растягиванию пружины, работа которой передается в специальный клапан, отвечающий за размер проходного канала. Из недостатков можно отметить высокую стоимость устройства и сложность установки.

Проточные

Такие редукторы давления долговечны по сравнению с устройствами других типов. Это объясняется отсутствием подвижных элементов внутри регулятора. В устройстве имеется сеть разветвленных канальцев, понижающих давление воды. Проходя через эти каналы, водный поток разделяется на несколько мелких, которые на выходе снова соединяются в один поток, но более медленный. Из недостатков проточных регуляторов давления можно отметить необходимость установки дополнительных регуляторов на выходе.

Автоматические

Регуляторы этого типа представляют собой компактные устройства, главными рабочими элементами в которых являются мембрана и две пружины. Когда в трубопроводе давление воды возрастает, пружины, поддерживающие мембрану, сжимаются. А если вода входит в устройство под меньшим давлением, то пружина ослабевает. Эти воздействия, оказываемые на мембрану, а значит и на пружины, способствуют автоматическому замыканию и размыканию контактов, которые включают и отключают циркуляционный насос.

Автоматический контроллер давления.

Электронные

Такие стабилизаторы имеют электронную схему и дисплей, на котором отображаются все характеристики протекающей воды. Это достигается за счет использования специальных датчиков движения в трубопроводе. Электронный регулятор может как приостановить, так и возобновить работу насосной станции в зависимости от показателей давления. Основными преимуществами таких устройств являются защита малых насосов от срабатывания при отсутствии воды в системе и бесшумность, что позволяет установить такой редуктор в квартире или в частном доме.

Как заменить своими руками: пошаговая инструкция

Процедура замены бытового регулятора не представляет особой сложности и вполне доступна для самостоятельного выполнения. Однако, для людей, не имеющих никакой подготовки, рекомендуется сначала ознакомиться с правилами выполнения подобных работ, изучить порядок действий.

Пока не появилась уверенность в положительном результате, приступать к замене не следует, иначе можно затопить квартиру (и свою, и соседей снизу), а также оставить всю семью без горячей или холодной воды.

Примерная стоимость

При выполнении замены своими руками, величина расходов зависит только от стоимости устройства.

Цена бытового регулятора может составлять от 800 до 16000 рублей (большинство бытовых регуляторов стоят в пределах 800-2000 руб.).

Исходя из этого диапазона цен и собственных финансовых возможностей, можно сделать примерную оценку своих расходов.

Рекомендуется покупать редуктор, оснащенный манометром. Такие модели дороже, но они позволяют увидеть текущее давление воды и определить, реагирует ли устройство на изменения в системе.

Инструменты и материалы

Никаких специальных приспособлений для замены редуктора не потребуется. Надо приготовить:

• разводной ключ;
• набор сантехнической подмотки (ФУМ лента или лен, паста Унипак);
• новый редуктор на замену;
• ведро с водой для промывки фильтра и других элементов сборки.

Если вместе с заменой редуктора планируется очистка фильтра для воды (рекомендуется сделать ее, так как забитый фильтр не в состоянии выполнять свою работу), пригодится металлическая щетка.

С ее помощью прочищают цилиндрическую сетку и удаляют налет с твердыми частицами.

Процесс

Рекомендуется менять сразу оба устройства — на горячей и на холодной воде. Это даст возможность определить срок службы и установить, какой из них работает в более сложных условиях.

1. Перекрыть воду.
2. Открыть один из кранов, расположенных после входной группы, чтобы слить остатки воды из трубы.
3. С помощью гаечного ключа открутить накидные гайки на старом редукторе. Иногда приходится использовать два ключа, один из которых удерживает в неподвижности резьбовую часть, а вторым откручивают гайку.
4. Полностью освободив накидные гайки, вынимают из сборки редуктор.
5. С помощью накидного ключа на 30 откручивают гайку фильтра грубой очистки.
6. Вынимают сетчатый элемент, промывают его в воде и очищают от грязи с помощью металлической щетки.
7. В обратном порядке собирают фильтр.
8. Устанавливают новый редуктор. Необходимо внимательно следить за правильностью монтажа. Направление потока указано стрелочкой на корпусе.
9. Все соединения уплотняют с помощью ленты ФУМ или льна.
10. Пускают воду, проверяют на отсутствие протечек.
11. Производят настройку прибора (согласно прилагающейся инструкции).

Есть модели редукторов, конструкция которых также содержит встроенный фильтр грубой очистки. Их периодически надо очищать от загрязнений, чтобы не нарушался режим работы устройства.

Разновидности регуляторов давления

Современные редукторы давления воды весьма востребованы и разнообразны, что позволяет выполнить классификацию этих устройств с учётом нескольких признаков:

показатель производительности

Основной из критериев при выборе, который позволяет подразделить регулирующие давление воды устройства на бытовой, коммерческий и промышленный типы. Параметры производительности бытового типа устройств не превышают трёх кубометров в час.

Для коммерческих редукторов этот показатель составляет от трёх до пятнадцати кубометров, а промышленный тип регуляторов обладает производительностью свыше пятнадцати кубометров за такой же период времени.

принцип подключения

Для подключения в условиях двух дюймовых трубопроводов использованию подлежит резьбовой тип редуктора. Фланцевая разновидность применяется для обустройства труб, обладающих более значительными размерами диаметра.

регулирующий диапазон

Устройства могут быть представлены как редукторами с показателями широкого диапазона регулировки, так и тонко настраиваемым оборудованием. Для устройств широкого диапазона характерны параметры в 1,5–12 бар. Тонко настраиваемый редуктор имеет ограничение в диапазоне 0,5–2 бар.

максимальное давление на вход

Выпускаются приборы для установки в водопроводных системах с параметрами давления не более шестнадцати бар или более мощные устройства, позволяющие выдерживать почти двадцать пять бар.

максимальный рабочий температурный режим

Приборы для холодного водоснабжения с максимальным значением в 40 °C и регуляторы для установки на систему горячего водоснабжения, которые выдерживают температурный режим в 70 °C.

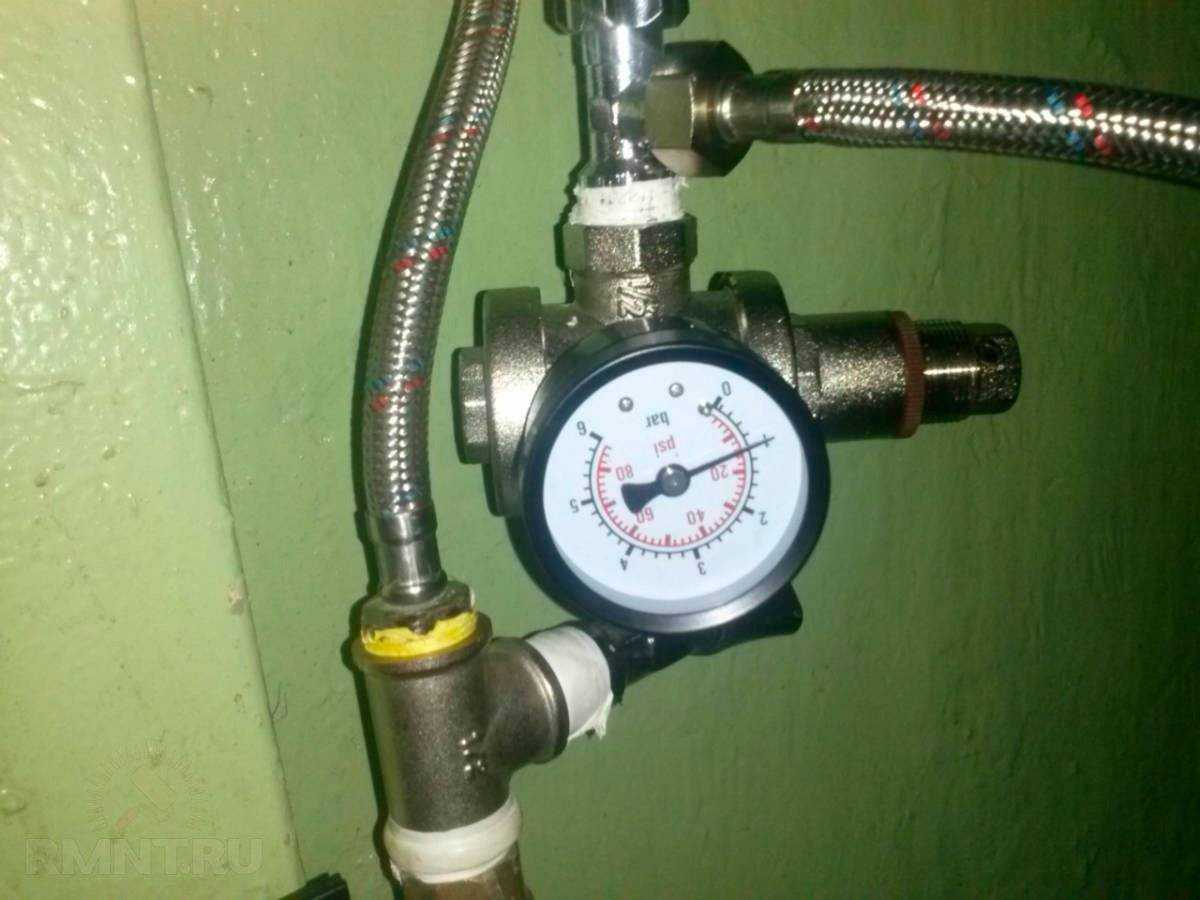

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

1. требуемый перепад давления;
2. количество сантехнических потребителей;
3. многофункциональность;
4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

1. повышенный эксплуатационный ресурс,
2. подходит для горячего и холодного водоснабжения,
3. удобная регулировка давления,
4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

• достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
• деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

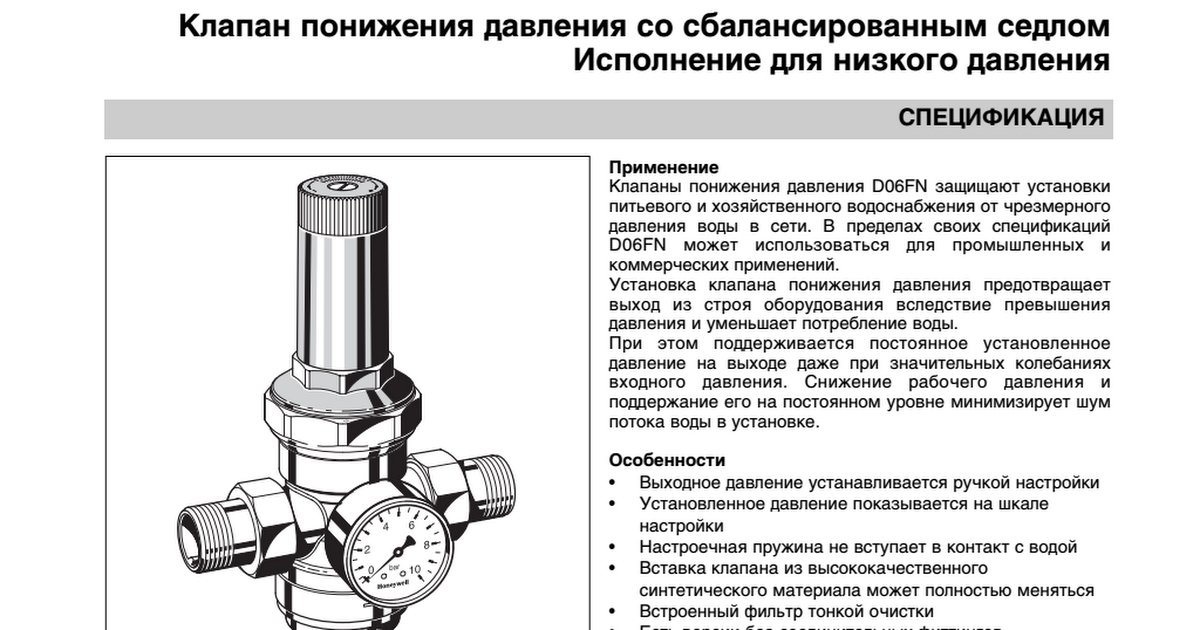

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

• Со временем настройка по регулировочным делениям не соответствует действительному.
• Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

• настроечная ручка со шкалой настраиваемого давления,
• удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

• разнообразный ассортимент;
• приемлемое качество
• доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Заключение

Вопрос нормального содержания всей сантехники (будь-то домашней или промышленной) без установки редуктора водного давления решить практически не представляется возможным в современных условиях. Подключение данного прибора позволяет сразу решить несколько задач:

• Обеспечить безопасную работу оборудования и техники без риска повреждения их водопроводными гидроударами;
• Получить надлежащую стабильность потока после его прохода через устройство;
• Достичь определенного и устойчивого напора для системы водопровода, а в необходимых случаях – произвести его корректировку;
• Снизить шум в трубах при движении воды.

Стоит отметить, что финансовые затраты на прибор окупаются быстро и обеспечивают владельцу комфортное существование и работу.
