Преимущества и недостатки
Мембранные редукторы – явные фавориты на рынке сантехнической арматуры.
Регуляторы подобного типа не подвержены загрязнению именно из-за эластичности мембраны, которая не накапливает на своей поверхности мелкие загрязнения. Поэтому прибор не требует постоянных прочисток, не требователен к качеству воды и служит долго.
Рекомендуем: Стропильная система шатровой крыши: принципы сооружения + инструкции
Мембранный редуктор по сравнению с поршневым имеет более высокую точность регулировки выходного давления воды. Это еще одна заслуга конструкции, которая имеет и недостатки.
Из-за своей сложности, этот регулятор дороже, а обслужить его самостоятельно уже не получится. Чистку и замену ремонтного комплекта поршневого редуктора может выполнить практически любой человек на своей же кухне с минимальным набором инструмента.
А вот для замены диафрагмы мембранного редуктора нужно вызывать соответствующего специалиста. Но ситуации, требующие вмешательства в работу прибора такого типа, возникают крайне редко.
Модели и цены
Допустим, при расчетах выяснилось, что нужен регулятор давления ½ дюйма. Теперь нужно определиться с маркой и моделью редуктора.
FAR FA 2815 12
Мембранный редуктор НР-НР с манометром, диаметр – ½ дюйма. Изготовлен из латуни с хромированным покрытием. Прижимное кольцо из нержавеющей стали. Присоединение – американка с трубной резьбой. Диаметр присоединения 15 мм. Обеспечивает давление от 1 до 6 бар.
Этот вариант регулятора предназначен для работы при максимальном давлении на входе 25 бар, с максимальной температурой воды 75 градусов. Имеет пропускную способность 3,2. Оснащен встроенным фильтром. В комплекте есть ключ для установки.
Стоит FA 2815 12 от 7 500 до 8 000 рублей. Характеризуется отличным качеством и долговечностью.
Производитель дает гарантию на 5 лет. Надежно защищает трубопроводную систему от гидроудара, обеспечивает подключенному к водопроводу оборудованию комфортные эксплуатационные условия.
FAR FA 2810 12
Хромированный редуктор с резьбой 1/2 из коррозийно стойкой латуни. Не имеет манометра (его нужно приобретать отдельно). Прижимное кольцо из нержавеющей стали. Присоединение по типу американки.
В комплекте есть ключ для регулировки давления на выходе. Предназначается для систем холодного и горячего водоснабжения.
Максимальная рабочая среда – до 75 градусов. Может быть использован при давлении на входе до 25 бар. Обеспечивает показатели на выходе от 1 до 6 бар. Стоимость FAR FA 2810 12 7-8 тысяч рублей.

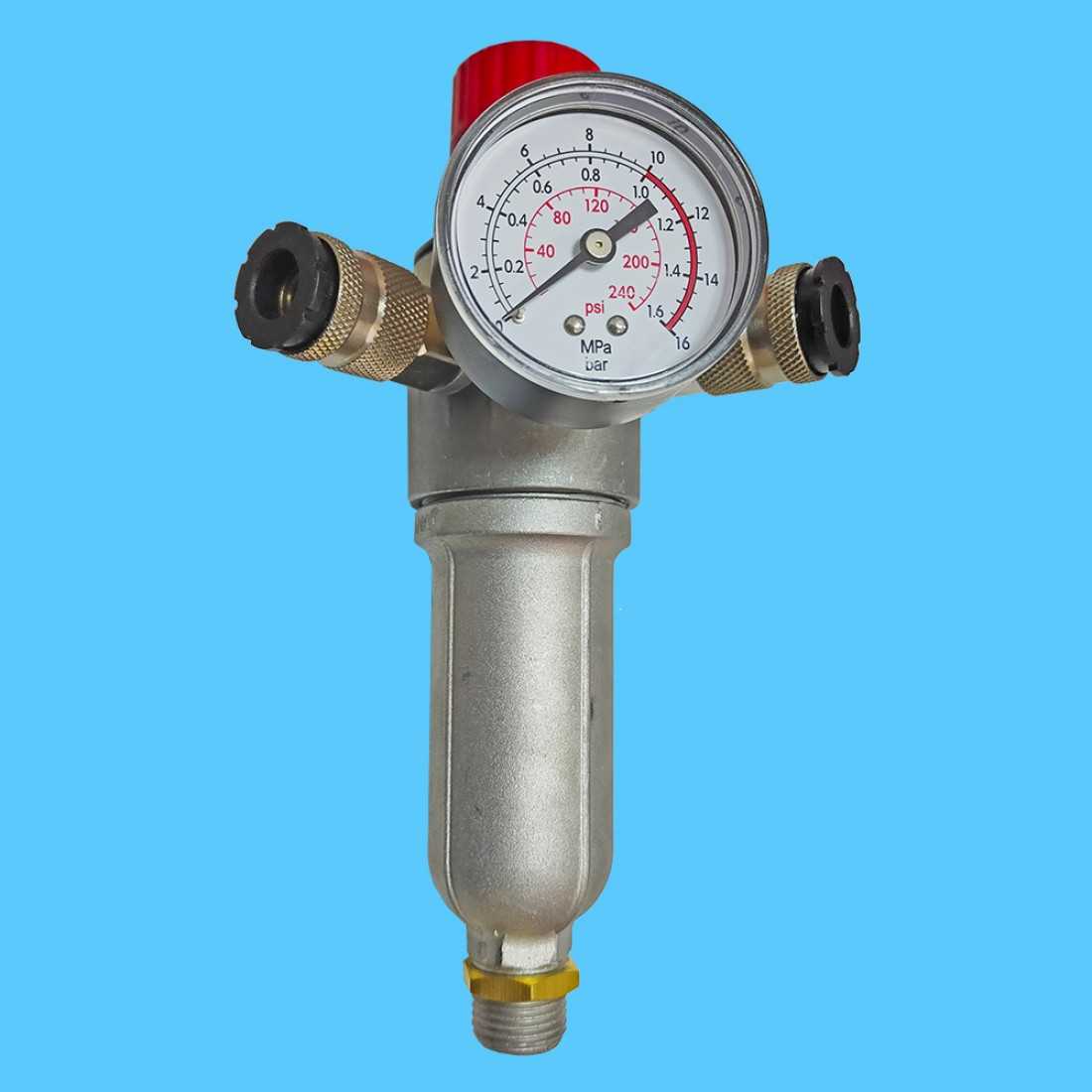

Valtec VT.082
Поршневой, пружинный, регулируемый редуктор из латуни с радиальным манометром. Совмещен с косым фильтром механической очистки, что обеспечивает защиту внутренней импульсной линии и поршневых уплотнителей. Размер ячейки фильтра – 200 мкм.
Производитель рекомендует устанавливать редуктор между входным краном и счетчиком. Изделие полностью ремонтируемое. Любую его деталь при необходимости можно заменить или починить. Настройка давления на выходе осуществляется при помощи отвертки с плоским шлицем.
Данный редуктор предназначен для установки в условиях подачи воды с давлением до 16 бар. Применим при рабочей температуре до 130 градусов. На выходе дает давление от 2 до 5 бар.
Подсоединяется при помощи внутренней резьбы. Заводская гарантия – 7 лет. Стоит 1 200 – 1 400 рублей.
Valtec VT.085
Универсальный мембранный регулятор. Применяется в системах водоснабжения, а также в других системах, обеспечивающих транспортировку любых неагрессивных к материалам устройства жидкостей и газов.
Давление на выходе 1-7 бар. Поддерживаются установленные параметры постоянно, независимо от скачков в сети водоснабжения. Стабильность работы обеспечивается наличием демпфирующей камеры.
Есть два отверстия на ¼ дюйма для установки манометра. Номинальное входное давление – 25 бар, рабочая температура до 80 градусов. Стоит 2 900 – 3 000 рублей.
Euros EU.ST6042031
Поршневой пружинный редуктор из латуни с диаметром ½ дюйма. Подсоединяется через внутреннюю резьбу. Максимальное давление, на которое рассчитан этот регулятор – 10 бар, максимальная температура – 80 градусов.
Может быть использован в квартирах или домах с максимальным одновременным потреблением воды не более 11 литров за минуту. Регулируется при помощи ручки.
Производитель рекомендует устанавливать такие устройства вертикально
Honeywell D06F-1/2
Данный редуктор удерживает заданное давление как при стабильной силе входного напора, так и при его скачках. Относится к пружинному типу, изготовлен из латуни.
Имеет фильтр с ячейками 0,16 мм. Устанавливается при входном давлении до 25 бар. Поддерживает выходное давление от 1,5 до 6 бар.
Существует несколько разновидностей редукторов Honeywell D06F-1/2. С маркировкой А выпускаются изделия для работы с холодной водой, В – для горячей воды, Е – устанавливается в системы холодного водоснабжения без переходников. Стоимость Honeywell D06F-1/2 от 5 300 до 6 500 рублей.
РДВ-2-АМ
Латунный регулятор давления воды российского производства на ½ дюйма. В данной модели не предусмотрена установка манометра. Фильтр в комплектацию не входит. РДВ-2-АМ может функционировать при температуре до 70 градусов и давлении сети до 10 бар.
Обеспечивает давление на выходе от 1 до 4 бар. Подсоединяется посредством внутренней резьбы. Гарантия от производителя – 1 год. Стоимость в пределах от 1 100 до 1 600 рублей.
Типы редукторов
В настоящий момент выпускается 3 разновидности приборов:
1. Механические
Приобретаются чаще всего, так как имеют доступную цену, компактны, просты в эксплуатации. Имеют достаточно простой способ регулировки.
2. Автоматические
Усовершенствованный вариант механических редукторов давления воды со встроенным выключателем. Устанавливаются в системах водоснабжения, оснащенных помпой. При определенной отметке давления в водопроводе такой прибор в автоматическом режиме включает помпу, которая повышает напор воды до необходимого уровня.
3. Электронные
Используются недавно. Являются автоматическим прибором, в который встроен дополнительный водонагнетатель. Управление осуществляется с помощью заложенной программы. Такой редуктор работает от электрической сети.
Конструкция. Принцип работы
Все редукторы работают по схожему принципу. Они фиксируют предельный уровень давления в водопроводной сети и запускают регулирующий клапан. Тот ограничивает сечение водопровода и объём проходящей по нему жидкости.
Рекомендуем: Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото
В квартирах устанавливают редуктор давления по статике. Устройства такого типа работают по принципу «после себя», реагируя на однократные увеличения давления. Этот механизм оптимален для бытовых нужд, поскольку в жилых строениях воду включают лишь время от времени. Динамические устройства, предназначенные для постоянной регуляции, используют на промышленных объектах и в системах орошения. В домашних условиях в них нет необходимости.
Конструкция и принцип работы устройства
Зависимо от конструкции прибора, он бывает двух типов:
- Редуктор с корректировкой давления воды на участке трубопровода до сантехнического прибора. Между собой сантехники называют его регулятором «до себя».
- Прибор для стабилизации давления в трубах, которые подключаются к отводу сантехники. По-простому, его называют регулятор «от себя».
Именно регулятор давления воды в квартире позволяет понизить или стабилизировать давление воды инженерной коммуникации в многоэтажном доме.
Устройство первого типа позволяет автоматически поддерживать напор в трубопроводе. Это достигается благодаря изменению величины клапана. Он находится открытым до тех пор, пока давление в трубе не достигнет установленного уровня. Такой прибор называют пропорциональным редуктором. Это связано с тем, что пропускная способность прибора прямо пропорциональна отклонениям установленных параметров. Зачастую приборы устанавливаются в системах отопления и насосных станциях.
В бытовых коммуникационных системах принято использовать редукторы второго типа. Принцип его работы несколько схож с предыдущей моделью. Он регулирует напор с помощью изменения сечения рабочего клапана. Если давление воды значительно повысился, то пропускной клапан частично или же полностью закрывается, что позволяет стабилизировать давление и предотвратить возникновение осложнений, связанных с этим. Если же напор наоборот — упал, то клапан открывается.

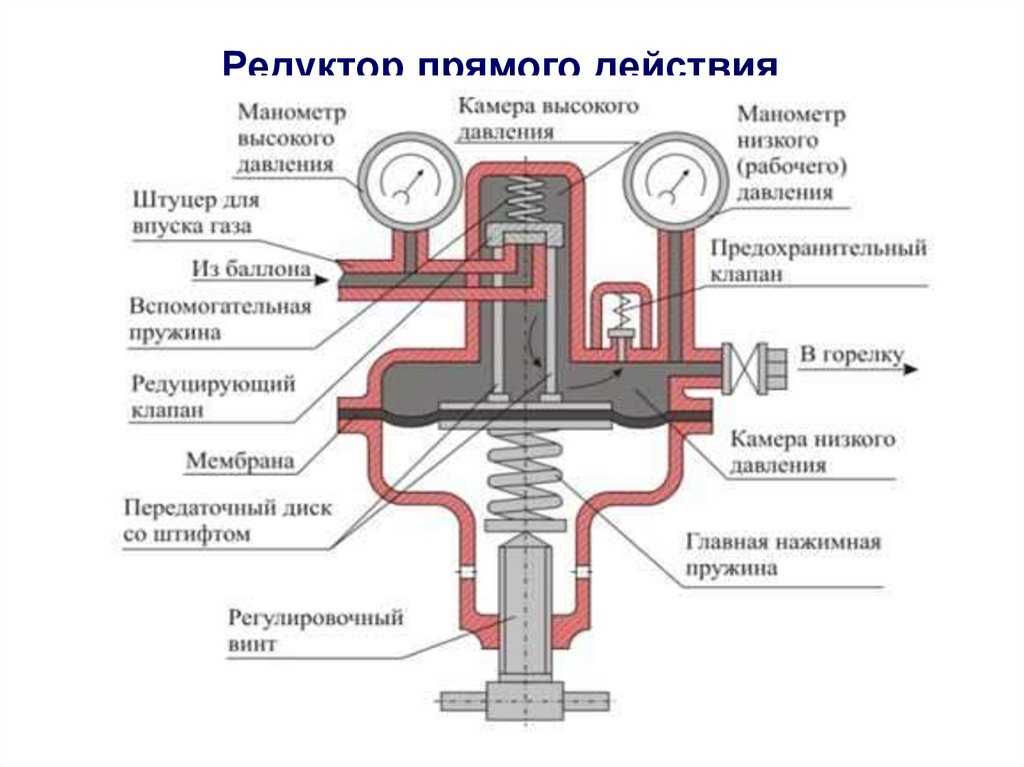

Принцип работы и схема регулятор воды
Редуктор давления воды в системе водоснабжения квартиры типа «от себя» имеет довольно простую конструкцию, что и объясняет его высокую надежность в эксплуатации. В процессе работы не задействуются какие-либо приводы. Клапан приводится в движение энергией потока жидкости. Так, со стороны магистрали на поршень действует напор воды, который стремится его перекрыть. С другой стороны находится пружина, которая обеспечивает установку затвора в положении равновесия.
Когда давление повышается, рабочая жидкость начинает действовать на мембрану. В результате этого пружина постепенно сжимается, что приводит к сокращению расстояния между клапаном и седлом. Впоследствии этого сечение проходного отверстие уменьшается, в принципе, как и давление в магистрали. Когда напор во впускном трубопроводе уменьшиться, то это приведет к открыванию клапана и повышению давления жидкости.
Регулятор давления воды с регулировкой надежен и неприхотлив в эксплуатации. Благодаря несложным настройкам можно обеспечить поддерживание заданных параметров, без использования источников электроэнергии и проведения какого-либо технического обслуживания.
Устройство и регулировка редуктора
Давайте, однако, вернемся к регулирующей арматуре и выясним, как устроен редуктор давления: водоснабжение современных многоквартирных зданий нуждается в нем куда чаще, чем в насосах и буферных емкостях.
Устройство и принцип работы поршневого редуктора давления
Наиболее распространенный вид редукторов — поршневые. Клапан редуктора соединен подпружиненным штоком с поршнем, на который воздействует избыточное давление во внутреннем водопроводе (после клапана). В отсутствие водоразбора клапан закрыт. При расходе воды воздействующее на поршень давление после клапана падает, и пружина открывает его.
Если на вводе в ваш дом или квартиру стоит регулятор давления воды в системе водоснабжения — регулировка напора своими руками осуществляется так:
- Снимите пластиковый или латунный колпачок в верхней части редуктора (со стороны пружины). Под ним вы обнаружите винт с шлицами под широкую плоскую отвертку;
- Для увеличения давления во внутреннем водопроводе закручивайте винт по часовой стрелке;
- Для его уменьшения выкручивайте винт.
Регулировка давления воды в системе водоснабжения осуществляется поворотом винта в корпусе редуктора
Установка редуктора
Где должен стоять редуктор, и какая дополнительная арматура необходима для его установки?
Инструкция довольно очевидна: редуктор давления монтируется на вводе водоснабжения или непосредственно перед прибором, который нужно защитить от чрезмерно высоких значений напора.
Перед редуктором должны стоять:
- Запорная арматура (как правило, шаровый кран);
- Фильтр механической очистки для защиты редуктора от песка, окалины и прочего мусора;
Перед редукторами стоят краны и фильтры
- Опционально — манометр для контроля давления на вводе. Второй манометр ставится после редуктора, или монтируется непосредственно на его корпусе.
Редуктор давления Itap размером ДУ15 снабжен резьбой для подключения манометра
Регулировка насосной станции
Вначале — несколько слов о том, зачем нужна регулировка давления станции водоснабжения.
Она позволяет:
- Увеличить или уменьшить абсолютное значение напора воды на сантехнических приборах;
- Уменьшить разброс давлений выключения и включения насоса. Например, при настройке давления включения в 1 атмосферу и выключения в 6 атмосфер напор воды при ее расходе будет непрерывно меняться в диапазоне 10-60 метров, что довольно неудобно;
- Увеличить вместимость гидроаккумулятора. Для этого нужно увеличить разницу между давлениями выключения и включения. Увеличение вместимости мембранного бака скажется на частоте запусков насоса и, соответственно, на его ресурсе.
При высоком давлении накачки мембранного бака вы получите кратковременные перерывы в подаче воды
Как выполняется регулировка датчика давления воды в системе водоснабжения с насосной станцией?
Под крышкой реле давления вы увидите две шпильки с пружинами и гайками разного диаметра. Большая гайка отвечает за регулировку давления включения насоса, малая — за давление отключения. Поворот гаек по часовой стрелке приводит к росту давления, против — к его уменьшению.
Реле давления воды в системе водоснабжения регулировка осуществляется двумя подпружиненными гайками
Чтобы уменьшить давление накачки мембранного гидроаккумулятора станции, стравите воздух через скрытый под пластиковой или металлической крышкой ниппель. Чтобы увеличить его, накачайте воздух через ниппель велосипедным насосом или компрессором.
Ниппель для накачки гидроаккумулятора скрыт пластиковой крышкой
Как отрегулировать редуктор на воду в квартире и так ли он необходим
Прибор, который позволяет контролировать количество атмосфер в водопроводе в большинстве случаев просто незаменим. Он выступает в роли сдерживающего защитного фактора, оберегающего гидросеть от губительных перепадов и избыточной нагрузки. Установить следует в обязательном порядке, если возникает хотя бы одна из проблем:
- Отсутствие стабильного напора. Когда водопроводная жидкость сначала течет из крана тонкой струйкой, но уже через пару секунд чуть ли не сбивает с ног стоящего возле раковины — не откладывайте монтаж агрегата. Резкие скачки давления становятся первопричиной поломки бытовой техники и коммуникаций. Кроме того, такая нестабильность представляет опасность непосредственно для пользователей (термические ожоги).
- Слишком сильный поток водного ресурса. В такой ситуации требуется монтаж понижающего редуктора. С подобной проблемой чаще всего сталкиваются владельцы квартир на первом этаже. Происходит это потому, что H2O в высотные многоквартирные дома подается с большой силой. В противном случае она просто не поднимется до нужной отметки и жильцы верхних уровней останутся без воды. Когда жилое здание расположено неподалеку от насосной станции, завышенные показатели становятся делом привычным. Из-за этого с пугающей регулярностью выходят из строя соединения, образуются протечки и т.п. Но все эти сложности помогает устранить настраиваемый агрегат понижения.
- Слабый напор. В данном случае стоит монтировать прибор, оснащенный помпой. Благодаря такому устройству, можно навсегда забыть о тонкой струйке из-под крана, не дающей нормально принять душ, вымыть посуду или подключить какую-либо бытовую технику.
