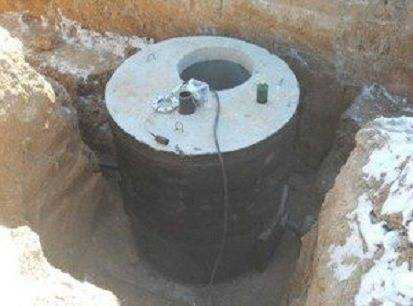

Внешняя гидроизоляция колодца
Целью таких работ является максимальная изоляция колодца от воздействия грунтовых вод на стенки.
Оптимальным будет проводить такие работы еще при постройке колодца, так как в дальнейшем это станет достаточно сложной и трудоемкой работой. Потребуется провести большой объем земляных работ. Конечно, в редких случаях, иногда стоит предпочесть отремонтировать старый колодец, чем рыть новый.
Для самых ленивых, основной работой можно назвать постройку крыши над колодцем, которая защитит его от атмосферных осадков. Также, обязательно нужно построить глиняный замок, который будет отводить осадки, уже упавшие на землю, чтобы они не проникали через грунт в колодец.
Крайне важным будет и работа с дном колодца – лучше всего его наполнить чистыми камнями, а сверху насыпать гравий.
Защита питьевого колодца
Подбор материалов
Нынешний рынок предлагает владельцам колодцев огромный ассортимент товаров обеспечивающих гидроизоляцию:
- наибольшей популярностью пользуется рубероид и его подвиды – различные рулонные варианты, основой для которых выступает битум. С ними же актуальны и мастики;
- нужен будет и раствор цемента, используемый для ремонтных работ, как различных повреждений, так и постройки отмостки, которую следует сделать вокруг колодца;
- крайне важна и постройка замка, для которого следует запастись глиной или гравием, можно использовать и песок;
- альтернативой рубероиду могут выступить материалы с применением различной пропитки;
- еще один вариант – это торкретирование стенок колодца.
Если решено использовать рубероид или его аналоги – следует обеспечить максимальную адгезию. Для этого стоит нанести грунтовку, она же используется для ремонта. Далее, после того как грунтовка высохнет, нужно приступить к ремонту стен – исключить все выбоины и крупные трещины, прочее, им подобное. Для этого лучше всего использовать цементный раствор, несмотря на то, что он продолжительно сохнет. Также, актуальным для использования в этих случаях, стоит назвать цементно-песочную смесь в связке с клеем, но только густым. После того как все высохнет, стены нужно будет снова прогрунтовать. Теперь уже можно наносить обмазочный материал – это может быть битумная мастика. На нее и будет наклеиваться рубероид. Наклеивать его лучше в несколько слоев, до 4. При этом все швы нужно промазать мастикой.
Если же применять пропитку – использовать грунтовку не нужно. Следует увлажнить поверхности стен, промазать их специальным гидроизоляционным раствором, но только глубокого применения. Затем следует нанести второй слой и дать отстоятся 3-4 суток. Чтобы работа не была напрасной – пропитка не трескалась – на протяжении всего времени следует увлажнить его и исключать любые повреждения.
При торкетировании стен, с помощью пушки нужно нанести слой цемента, с толщиной в 6 мм, +/- 1. Далее, следует дождаться высыхания, на что уйдет около полутора недели. При этом следует следить, чтобы стенки не пересыхали, не трескались, для этого следует их поливать раз в 3-4 часа летом, в жаркую погоду, или же раз в сутки при прохладной, влажной погоде.
Далее, следует нанести второй слой и повторить все манипуляции.
Следует отметить, что внешняя гидроизоляция должна доходить до верхнего обреза колодца. Далее, вокруг шахты колодца нужно будет засыпать гравий, песок, или их смесь. Затем нужно засыпать грунт и тщательно утрамбовать. По периметру следует залить наклонную цементную или бетонную отмостку.
Достоинства и недостатки
Главным минусом этой конструкции является то, что доставать воду можно лишь с небольшой глубины. Идеально, если расположение влагостного слоя находится на уровне от 5 до 6 метров. Если на участке достаточно места, вы можете сделать журавль длиннее, чем в стандартном варианте, и доставать воду с глубину от 8 до 10 метров, правда в этом случае пострадает прочность конструкции. Еще есть сложности с изготовлением герметичной крышки, и поэтому есть большая вероятность, что в колодец все-таки будет попадать мусор и осадки. Есть более надежный вариант – обустройство колодезного домика, но это уже сложнее технически, и это связано с определенными особенностями конструкции.
Среди достоинств такого колодца следует выделить легкость набора воды, так как почти не нужно прилагать усилий. Использовать такой противовес сократить время извлечения воды, если сравнить модель со стандартным колодцем. В зимнее время журавль не так сильно подвержен низким температурам. И еще одно неоспоримое преимущество – колодец-журавль впишется в абсолютно любой ландшафтный дизайн. Если вы захотите украсить конструкцию, это не составит труда и не будет дорого.
https://youtube.com/watch?v=ffdz7BoJEIo
Уверены, что вы прекрасно знаете, как выглядит колодец-журавль. И даже если не пользовались такой конструкцией для подъёма воды, то точно видели в фильмах о сельской жизни. Колодезные журавли популярны до сих пор и используются достаточно часто в реальной жизни благодаря двум веским преимуществам:
- Очень легко и просто пользоваться. Традиционный колодезный барабан с ведром на цепи нужно долго и с усилием поднимать, накручивая ручку, что непросто, учитывая вес ведра с водой. А вот пользоваться журавлём могут даже дети, пожилые люди и все, кто ничего тяжелее стакана с водой в руках не держал. Ведро с водой поднимается благодаря рычагу, противовесу. Помните Архимеда: «Дай, где стать, и я поверну Землю». Речь шла именно о законе рычага. Благодаря журавлю ведро с водой буквально взлетает из колодца, главное — не перестараться и не разлить;
- Конструкция-журавль выглядит колоритно, прекрасно вписывается в ландшафтный дизайн в стиле кантри, которому портал Rmnt.ru посвящал подробную статью . Вообще, если хочется на участке чего-то необычного, деревенского, ностальгического — ничего лучше колодца-журавля или хотя бы его имитации и придумать невозможно.
Главный минус подъёмного механизма-журавль в том, что он не подходит для глубинных колодцев. Если вода находится на глубине до 5 метров — журавль применим. Глубже — нецелесообразно. Вам придётся делать очень длинный рычаг, чтобы компенсировать глубину подъёма, конструкция будет занимать очень много места. Кроме того, длинное коромысло будет ломаться чаще, его придётся укреплять, весь журавль получится массивным и неудобным.
Второй конструктивный недостаток колодезного журавля — домиком источник воды не накроешь, он будет мешать подъёмному механизму. Приходится в целях безопасности и защиты от мусора накрывать колодец крышкой.
Конструктивно колодец-журавль состоит из:
- Толстой опорной стойки, которая вкапывается в землю. Самая прочная часть конструкции, основа всего остального;
- Короткое плечо коромысла с противовесом. Им служит тяжёлый груз. Помогает быстрее и проще поднимать ведро с водой, уравновешивая силу человека и тяжесть груза;
- Стрела. Рычаг, который крепится к опоре уголками или шарнирами. Благодаря им он опускается в колодец и поднимается обратно;
- На конце стрелы цепью прикрепляется шест, на котором и будет висеть ведро с водой;
- У некоторых колодезных журавлей есть ещё ограничитель хода — дополнительная опора противовеса, сзади всей конструкции. Но эта деталь необязательна.
В качестве опоры удобно использовать развилку достаточно толстого дерева.
Построить колодезный журавль своими руками, в целом, несложно. Главное, правильно рассчитать все параметры, чтобы конструкция работала как нужно и поднимать воду было легко.
Используются следующие параметры:
- H — это глубина шахты, колодца, от неё и нужно отталкиваться, проводя расчёты;
- L — длина шеста вместе с цепью. Обычно длина самой цепи не превышает метра вверху и полуметра внизу, где прикреплено ведро;
- h 1 — высота стойки-опоры;
- h 2 — расстояние от стойки-опоры до центра скважины;
- l 1 — длина большого плеча коромысла;
- l 2 — длина второго, малого плеча.
При расчётах применяются следующие простые формулы:
- h 2 = Н–0,7 метра;
- h 1 = Н/2+2,4 метра;
- L=H+1,5 метра;
- l 1 =Н–0,2 метра;
- l 2 =Н–0,8 метра.
Как видим, зная глубину колодца, которая зависит от уровня залегания водоносного слоя, легко вычислить размеры всех частей подъёмника-журавля. Сейчас делают такие конструкции не только из древесины, как раньше, но и из дюралевых труб.

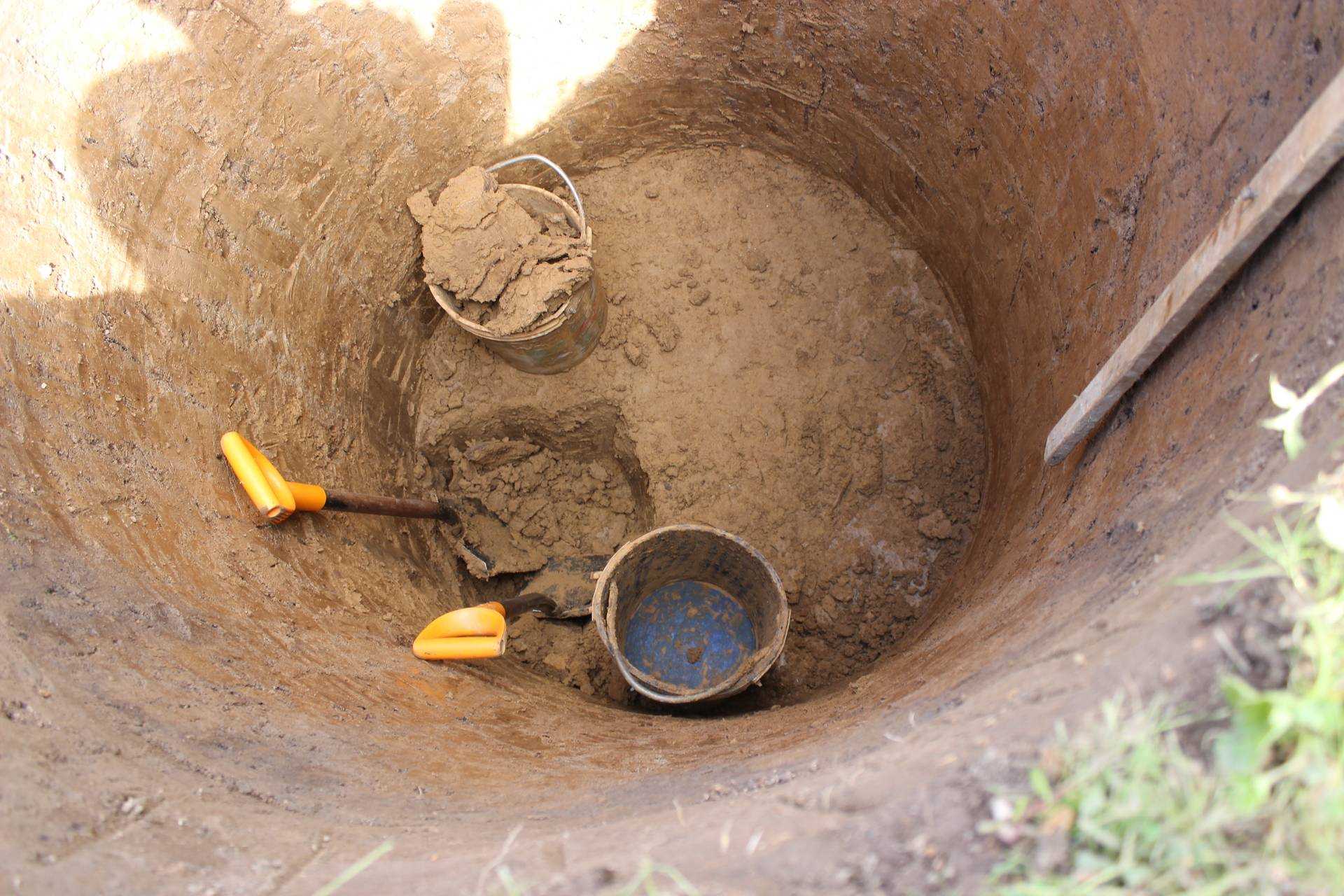

Что такое донный фильтр?
Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.
Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.
Схема донного фильтра
Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.
Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.
В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.
При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.
Что выбрать, бетонные кольца или деревянный сруб?

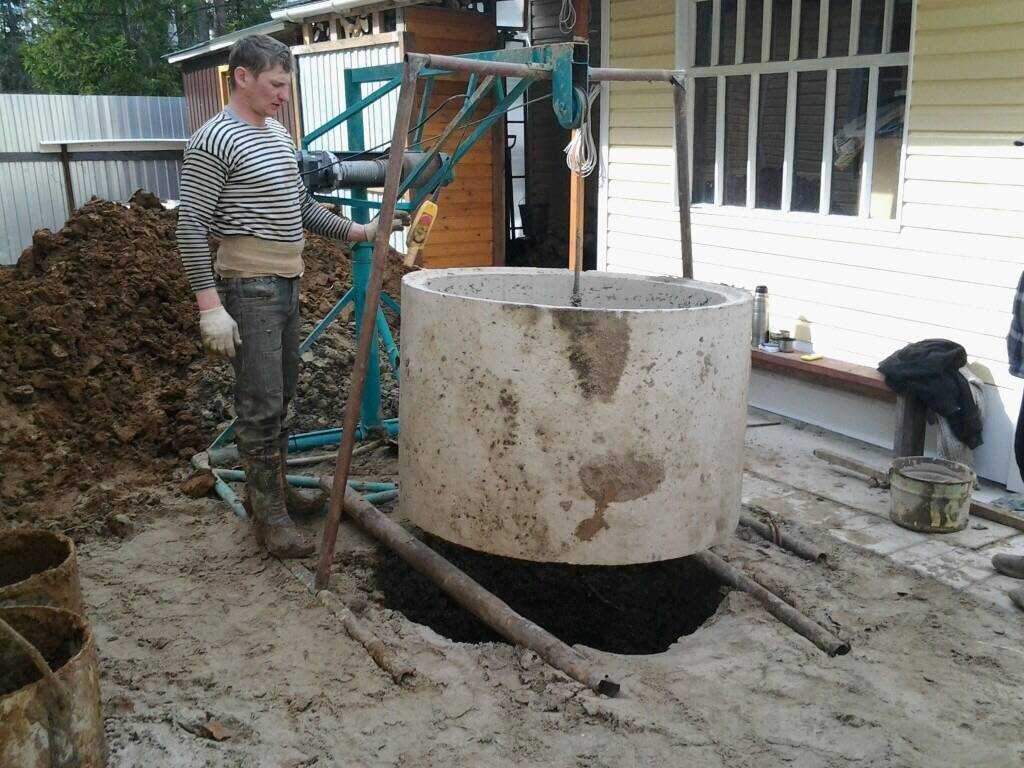

Монтаж бетонных колец
Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.
Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.

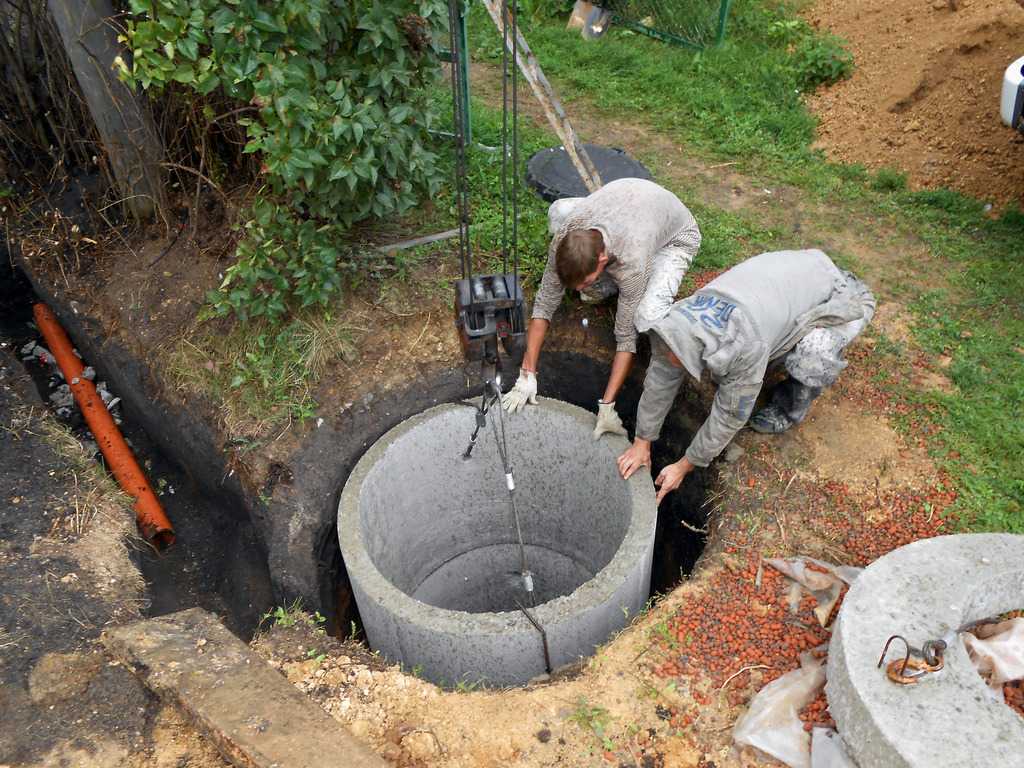

Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.
Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.
Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.
Подготовка сруба
Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.
Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.
Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.
Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы
Что такое колодец-журавль
Из всего многообразия способов обустройства наружной части водозабора на участке водопроводный колодец является, пожалуй, самым романтичным и в то же время функциональным инструментом, способствующим подъему грунтовых вод. От всех остальных конструкций он отличается только подъемным механизмом, который за счет длинного подвижного колодезного рычага похож на кран. Он крепится к основанию, закрепленному в земле. К одной стороне качалки прикреплено ведро, а к другой — тяжелый противовес, позволяющий легким движением руки поднять емкость с водой. Прежде чем сделать выбор в пользу этого устройства, следует ознакомиться с его особенностями.
Достоинства колодца-журавля
Самым большим преимуществом конструкции является простота использования. Ведро с водой можно поднять практически без применения физической силы, в отличие от стандартного колодезного затвора, который предполагает вращение барабана с подвешенным тяжелым ведром. Благодаря этому фактору время на добычу воды значительно сокращается. Помимо простого практического применения, смеситель совершенно меняет дизайн всего помещения. Неповторимый дух старины в виде водопроводного колодца органично впишется в любой ландшафт.
Недостатки колодца с журавлем
Тем, кому необходимо получить воду из самых глубоких слоев почвы, такое устройство не подойдет. Оптимальным считается забор воды из крана на глубине 4-5 м. При увеличении длины колодца удлиняется и стрела крана, а это приводит к увеличению свободной площади для рычага передвигаться по территории, что не всегда оправдано. Более того, принудительное увеличение прочности за счет выдвижения коромысла придаст всей конструкции громоздкий характер.
Многие пользователи считают, что еще одним существенным недостатком является невозможность герметизации головки при проектировании крана. Из-за вертикального перемещения бруса с ковшом сделать домик над валом не представляется возможным. Необходимость такого доступа к колодцу вынуждает закрывать воду съемной крышкой или вообще оставлять открытой. Это часто приводит к загрязнению жидкости мелкими остатками, листьями или осадками.
Несмотря на некоторые особенности кранового колодца, его может использовать человек любого возраста и комплекции благодаря простоте конструкции. Его привлекательность заключается не только в простоте получения воды, но и в приятных ощущениях, которые вызывает у людей водопроводный колодец.
Устройство журавля: руководство и полезные советы
Cхема журавля для колодца: АВ — плечо, поднимающее бадью с водой; б — масса бадьи с водой; ВС — плечо противовеса; С-груз.
Подъемник воды типа колодец-журавль имеет свои достоинства и определенные недостатки. Именно из-за имеющихся недостатков такая система и была отодвинута на второй план в современном колодезном обустройстве.
Колодец, из которого можно без проблем доставать воду при помощи журавля, не должен быть слишком глубоким (оптимально — до 3-5 м). В противном случае конструкция получится чересчур высокой, что негативно отразится на ее прочности, и будет занимать слишком много места.
Самая большая проблема — это закрывание такого колодца. Как правило, в подобных конструкциях либо полностью отсутствует крышка, либо она просто прикладывается сверху оголовка, что не позволяет достичь необходимой герметичности.
Доступно множество вариантов устройства колодца типа журавль. Все зависит от дизайна вашего двора или участка, фантазии, места расположения колодца и его глубины, особенностей обустройства оголовка и прочих факторов. Необходимо рассмотреть основные принципы устройства такого колодца своими руками и один из основных методов его использования.
Прежде всего устанавливается опора. В данном случае ее функции будет выполнять брус. Длина бруса должна быть 2,7 м, сечение — 50х100 мм. Более толстый брус, разумеется, был бы и более прочным, но установка его потребовала бы больших усилий. Для того чтобы избежать гниения бруса, его нужно изолировать от соприкосновения с землей. По этой причине в качестве основания для опоры нужно использовать 2 стальные трубы.
Определяется расстояние между оголовком колодца и опорой, после чего в нужном месте высверливается или выкапывается лунка глубиной как минимум 1 м.
К опоре при помощи монтажных шпилек прикручиваются трубы с расчетом на то, чтобы после опускания в лунку между грунтом и опорой оставалось расстояние около 17-20 см.
Трубы необходимо забить в лунку и забетонировать. Опора фиксируется при помощи подпорок и остается на 3-4 недели (пока бетон наберет прочность).
https://vashaterrasa.ru/youtu.be/tAd1xeY_0WA
Далее на опору устанавливается стрела. Она изготавливается из бруса 50х50. В месте крепления опоры и стрелы последнюю необходимо усилить при помощи накладки из такого же бруса. Стрела монтируется к опоре с помощью шарнирного узла. Он делается из монтажной шпильки и 2 стальных уголков. Уголки прикрепляются к стойке 4-мя монтажными шпильками.
Шест изготавливается из дюралевой трубки, которую желательно оклеить современной влагоустойчивой пленкой под дерево. Шест навешивается на стрелу. Он крепится при помощи оцинкованной цепочки длиной 100 см. После этого к шесту оцинкованной же цепочкой длиной 50 см прикрепляется ведро, к верхней части которого крепится груз, благодаря чему сразу после соприкосновения с водой ведро будет переворачиваться и тонуть.
После этого на обратную сторону стрелы монтируется противовес. Для этого подойдут 2 металлических бруска суммарным весом 18 кг. Бруски крепятся к стреле при помощи тех же монтажных шпилек. На этом колодец журавль почти что готов. Остается последний этап, а именно — украшение опоры колодца.
Как выбрать место
Разновидности декоративных колодцев
Описание
Колодезные журавли с годами гниют и разрушаются
Журавль представляет собой рычаг с противовесом на одном плече и ведром для забора воды на другом. Масса противовеса выбирается так, чтобы вытаскивание наполненного ведра из колодца требовала минимальных усилий, а толщина шеста позволяла его охватить на 3/4 пальцами рук.
Журавль позволяет поднимать воду с гораздо меньшими затратами усилий, чем при использовании ворота, а при большой глубине колодца допустимо использовать цепь. Чтобы ведро, попадая в грунтовые воды не плавало, а погружалось и набирало воду, к ручке прикрепляют цепь длиной 150 мм. Для поддержания хорошего санитарного состояния колодца используется постоянное ведро на шесте. Ноги журавля укрепляют в земле. Форм и конструкций журавлей много. В одном случае корпус журавля опускается и поднимается, так как он закреплён на шарнире, но бывают и такие, когда корпус стоит неподвижно, а внутри его устроен балансир. В таком случае шея журавля свободно ходит в корпусе, а контргруз со стороны хвоста неподвижен.
Конструкция журавля по своей природе является громоздкой, а потому обычно капитально не ремонтируется. Кроме того с годами дерево загнивает и устройство разрушается. В таком случае либо ставят новый журавль на месте старого, либо на сам колодец устанавливают ворот.
Этап подготовительных работ

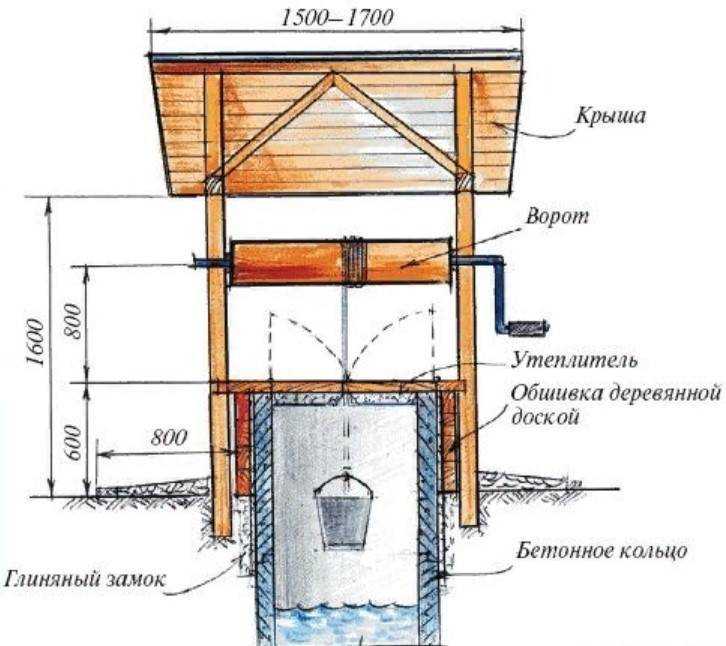

Виды колодезных домиков и их задачи
Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.
Крышка на колодце должна лежать плотно
Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.
Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.
Вариант закрытого домика для колодца
Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.
Открытые или закрытые
Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.
А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:
- купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а поверх нее уже класть отделку;
- перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.
Закрытый домик для колодца
Другой вариант — сделать закрытый домик. Он по размерам немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.
Из чего делать
Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.
Колодец оформить лучше в том же стиле, что и дом
Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка. Если же это — одна из первых построек на участке, просто делайте так, как нравится.
Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.
Домик для колодца из сайдинга
Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.
Организация водопровода из колодца описана тут.
