Установка осинового щита на дно колодцев

Зачем обустраивать в колодце фильтр?

Чтобы вода, которую вы получаете из колодца, была чистой, а ее объем был высоким, нужно обустраивать донный фильтр. Она может содержать различные мелкофракционные примеси, взвеси, которые делают ее непригодной для бытового использования. В связи с этим при необходимости на дне обустраивается фильтр. Он может быть набран из бута, различных видов гальки, кварцевого песка, шунгита (насыпной). Также на дне может быть установлен осиновый щит или перфорированное «глухое» кольцо, которое выполняет функции фильтра.

Эффективность колодезного донного фильтра зависит от следующих факторов:

1. Обоснованность – как ведущий инженер я контролирую практически каждый подряд на бурение, обустройство скважин и колодцев. За время практики в столичном регионе мы не раз сталкивались с тем, что донный фильтр вместо предполагаемой пользы приносил вред, снижая дебит, аккумулирующую способность гидротехнического сооружения, приводил к скорому заиливанию

1. Профессионализм – много раз нам приходилось и регулярно приходится переделывать некачественную работу частных «мастеров», которым не хватает квалификации и опыта, чтобы произвести работы правильно
2. Качество и тип используемых материалов

Особенно важно обращать внимание на тип древесины, если принимается решение устанавливать осиновый щит

Назначение донных фильтров

Сразу стоит отметить, что изготовление донного фильтра не является обязательным условием сооружения каждого колодца. Скорее наоборот, чаще стараются избежать его использования, делая гидротехническое сооружение значительной глубины. Всё дело в том, что при наличии такого фильтра работы по чистке колодца будут более трудоёмкими и дорогими.

Внимание: в большинстве случаев устройство фильтрующей прослойки на дне колодце не нужно, поскольку грунт в этом месте довольно плотный и не подвергается размыванию водой. Однако в некоторых случаях донный фильтр просто необходим:

Однако в некоторых случаях донный фильтр просто необходим:

Если грунт на дне колодца подвижный, то есть они имеет рыхлую, вязкую структуру, то устройство донного фильтрующего слоя необходимо. Это касается колодцев, построенных на глинистых или песчаных пластах.
Установка такого приспособления нужна и в том случае, если вода в гидротехническое сооружение поступает мощной струёй. В этом случае помимо самого фильтра понадобится и осиновый щит, который можно сделать своими руками.
Значительное снижение уровня воды в колодце

При этом не важно, какими причинами это вызвано (сезонной засухой или большим расходом).
Если вода из гидротехнического сооружения поднимается на поверхность при помощи глубинного насоса, особенно вибрационного типа. В этом случае установка донного фильтра нужна для защиты от мути и грязи, которую работающий агрегат может поднимать со дна, образуя вихревой поток в воде.

Из перечисленных выше случаев, можно понять, зачем нужен донный фильтр. Любая из перечисленных ситуаций, а также их совокупность, могут привести к загрязнению и помутнению воды из колодца.

Стоит знать: иногда донная фильтрующая прослойка может перекрыть доступ воде. Такое может произойти в том случае, если питают колодец очень слабые источники. В этом случае гидротехническое сооружение стоит углубить.

Типы водоприемника, какой выбрать

Водоприемник обычного шахтного колодца бывает трех типов:

• Неполный водоприемник самый распространенный вариант и значит, что шахта не достигает нижнего водоупорного пласта, а вода проступает через дно и стенку.
• Полный водоприемник доходит до водоупорного слоя и вода просачивается только через специально подготовленные стенки шахты.
• Полным водоприемником с расширителем называется конструкция, которая не только достигает нижнего водоупорного слоя, а и углубляется в него, формируя нишу для накопления запаса воды. Нижнюю его часть часто делают расширенной.

Схема: виды колодца по типу водоприемника

Септик из бетонных колец

Септик из железобетонных колец поможет решить проблему с канализацией частных домов. Его стоимость под ключ намного дешевле пластиковых аналогов. Срок службы такого септика практически не ограничен. Кроме того это автономное сооружение, которое требует только своевременной откачки отходов.

В процессе отстоя бытовых стоков на дне принимающего колодца скапливается ил. Если не своевременно производить его ликвидацию, то возможно заиливание дренажного колодца, что повлечёт переполнение септика. Мы рекомендуем производить откачку отходов не реже одного раза в два года, а также использовать биодобавки для септиков и выгребных ям.

Как мы рассчитываем необходимый септик в «Эковэл»

• Учитываем количество человек, которые будут пользоваться канализацией
• Уточняем сезонность проживания на участке

Объём одного кольца метрового диаметра и высотой 0,8 метров — 0,63 м3.

На одного человека при регулярном проживании необходим объём 0,6 м3. Эти данные служат ориентировочными для выбора конфигурации септика.

При постоянном проживании на участке мы рекомендуем устанавливать бетонный септик из трёх секций.

Основные варианты септиков

В «Эковэл» мы можем составить схему септика индивидуально для вас.

В цену септика входит: материал, доставка до места работ в пределах 100 км от МКАД, разгрузка, копка шахт, монтаж колец, крышек, переливов, бетонирование дна, перекат колец на расстояние до 20 метров.

Особенности установки септика

• Расстояние от приемного колодца септика до места сброса канализационных стоков должно быть в пределах от 5 до 20 метров. Увеличение этого расстояния влечет за собой уменьшение эффективного объема септика из железобетонных колец.
• Согласно эксплуатационным нормам рабочий объем приемного колодца септика должен в 3 раза превышать максимально возможный суточный объем канализационного сброса.
• Если уровень грунтовых воды на Вашем участке расположен на глубине менее 1 м от поверхности земли, септик из бетонных колец вряд ли решит проблему с канализацией.
• В большинстве районов Московской области нет необходимости в проживании нашей бригады строителей. Но если такая возможность имеется – это сократит время строительства септика из железобетонных колец.
• Доставка колец осуществляется манипулятором. Поэтому требуется возможность подъезда спецтехники до участка хотя бы в пределах 50 м от места установки септика

Закрыть пример сметы

Кольца КС10-8 (5 шт)	10000 руб
Крышки ППЛ10-1 (2 шт)	8000 руб
Монтаж колец КС10-8 (5 шт)	12000 руб
Монтаж крышки ППЛ10-1 (2 шт)	1800 руб
Бетонирование дна	1500 руб
Монтаж перелива	1700 руб
ИТОГО:	35000 руб

Смотреть все цены

Позвоните и проконсультируйтесь сейчас

Подберем правильный вариант септика для вашего дома или дачи, расскажем о преимуществах различных вариантов и о том, как проходят работы.

Особенности ухода и обслуживания

Залогом эффективной эксплуатации донной фильтрующей прослойки будет её целостность. Чтобы сохранить донный фильтр в целостности, прибегают к следующим мерам:

1. Длину цепи для навешивания ведра на ворот регулируют так, чтобы ёмкость не касалась верхнего слоя засыпки и не разрушала её.
2. Если будет использоваться погружной насос или предполагается монтаж всасывающей трубы, идущей к самовсасывающим насосным приспособлениям, то их стоит устанавливать не ближе 150 см от поверхности донной фильтрующей прослойки.

Через каждые пять лет эксплуатации гидротехнического сооружения донный фильтр необходимо подвергать чистке и промывке в специальном растворе. Деревянный щит подлежит полной замене после пяти лет службы. При использовании металлической сетки решение о замене принимают в зависимости от её состояния. Также полной замене подлежит шунгит. Особенно это касается того материала, который был уложен в колодцах, расположенных поблизости от потенциальных источников загрязнения, например, промышленных предприятий, фермерских хозяйств и автострад.

Как сделать фильтровые щиты своими руками

Деревянный

Понадобится около одного куба доски. Дерево нужно тщательно выбирать:

• Осина – самый лучший материал. Она не поддаётся гниению, даже если постоянно находится в воде. К тому же осина сама не впитывает влагу. Но она, проходя через дерево, обеззараживается.
• Дуб – очень долговечный материал. Его практически не придется менять. Такой донный щит прослужит 15–20 лет. Но есть и существенный недостаток такой древесины – вода становится сладковатой.
• Лиственница достаточно хорошо пропускает воду, даже если щели между досками небольшие. Однако также очень хорошо гниет и впитывает воду. Придется менять каждые два года.

Процесс

1. Необходимо сбить между собой доски, так чтобы получился квадрат – больше, чем внешний диаметр кольца колодца.
2. Между досками оставим пространство в 20–30 мм. Это нужно для устойчивого прохода воды.
3. Затем пилим круг чуть меньше внутреннего диаметра ствола колодца, примерно на 2–3 см. Готовое изделие желательно обернуть геотекстилем.
4. Теперь можно опускать его в колодец. Делается это вертикально до самого дна, и только внизу его разворачивают и кладут плашмя. Чтобы он не всплыл, сверху укладывают большие камни и только потом фильтрующие слои.

Металлический

Нужно использовать только арматуру или сетку из нержавеющей стали или оцинковки. Можно взять оцинкованную трубу диаметром 15 мм и собрать из нее решетку, положив друг на друга и связав или скрепив болтами.

Ячейку сетки оставляем 2 на 2 см. Также можно использовать многоуровневый слой сетки. И так же опускают на дно. Железный щит можно не нагружать камнями. Однако его необходимо закрепить, чтобы он не просел. Для этого в стене кольца бурят несколько отверстий на уровне фильтра и вставляют в них арматуру или длинные болты, к которым впоследствии крепят щит.

Как защититься от плывуна

Щит в истории России занимает особое место. С его помощью наши предки защищались от нашествий вражеских полчищ. С ним уходили на войну, на нем хоронили погибших, отдавая последние почести. От слова “щит” произошло другое — защита, означающее быть за щитом, стоять за преградой.

С изобретением пороха и появлением стрелкового оружия необходимость в щитах отпала. Но не во всех сферах. Старый добрый щит по-прежнему стоит на страже человека. Повесив военный мундир на гвоздь, он служит мирным целям. Его применяют в качестве основания для дачных колодцев или в колодцах частных домостроений.

Устройство колодца состоит из 3 этапов:

• копка колодца;
• устройство донного основания;
• сооружение надземной части.

Самой главной и трудоемкой работой считается устройство колодезной шахты. Ствол роется с помощью бетонных колец. Сначала копается яма больше диаметра кольца на 10 см и глубиной 0,5 м. На первое кольцо по нижнему краю крепят заостренную фрезу, с помощью которой и под собственным весом кольцо продавливает почвенные слои.

В этот момент необходимо удалять землю внутри кольца. Как только первое кольцо ушло под землю, на него монтируется второе, следом третье и т. д. Такую технологию следует соблюдать вплоть до водоносного слоя.

Следующий этап — устройство донного основания. Делается это для очистки воды. Если дачнику повезло — вода в колодце чистая, а водоносный слой опирается на твердую породу, можно на дно колодца насыпать песка.

Сверху уложить мелкий гравий, на него — щебень. Этого будет достаточно, чтобы профильтровать воду. Но если вместо твердого дна в глубине колодца ворочается природный пузырь, песочком не обойтись. Придется делать основание надежней и крепче, то есть сооружать щит.

Какой уход нужен щиту

Любой действующий колодец требует ухода. Каждый год его рекомендуется чистить. Эта процедура сохраняет уровень воды высоким на всем протяжении срока эксплуатации. Качество ее остается прежним. Взвеси не мешают работе насоса. При выполнении должного ухода колодец заиливается несильно, очистительные работы занимают меньше времени. Через 5 лет фильтрующий элемент моется и чистится. Если детали пришли в негодность, делается другое устройство.

Установка донного фильтра в колодец — не обязательная мера для улучшения качества воды. Многие владельцы колодцев и скважин избегают использования щитов, потому что они затрудняют процесс очистки источника питьевой воды. Сооружение его необходимо на подвижном грунте. Выбор фильтрующего приспособления — дело каждого владельца колодца.

http://vodatyt.ru/kolodec/osinovyy-schit.htmlhttp://7dach.ru/NatashaPetrova/nekotorye-zabluzhdeniya-zhelayuschih-imet-kolodec-nuzhen-li-donnyy-filtr-150807.htmlhttp://vodakanazer.ru/vodosnabzhenie/kolodcy/osinovyj-shhit-na-dno-kolodca-otzyvy.htmlhttp://scvazina.ru/osinovyj-shhit-na-dno-kolodtsa

голоса

Рейтинг статьи

Как можно улучшить структуру дна

Исходя из структуры донного грунта, рассмотренной выше, принимается решение о том нужен ли фильтр для колодца и какой будет его структура.

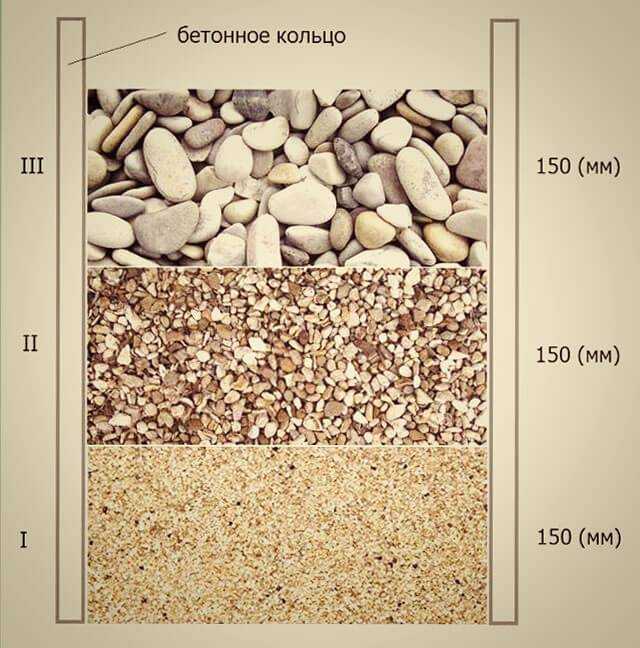

Схемы донных фильтров

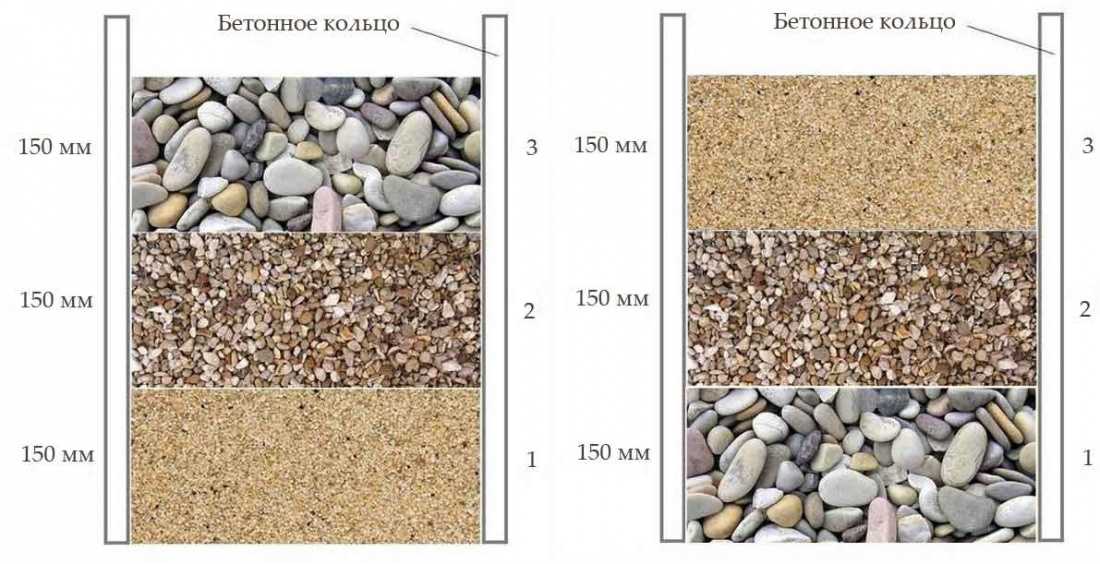

В зависимости от порядка укладки слоев каменистых фракций различают две схемы того, как можно сделать фильтр в колодце:

• прямая засыпка – подразумевает последовательное обустройство слоёв фильтра в колодце от большего размера элементов к меньшему, за счет чего происходит постепенное осаждение механических примесей на барьерах с различной проницаемостью, а в результате получится чистая вода;
• обратная засыпка – при которой донный фильтр для колодца выполняется своими руками путем укладки фракций с разными размерами гранул, последовательно от мелкодисперсного материала к более крупным фильтрующим элементам.

В зависимости от характера опорной поверхности, очищающие воду, барьеры подразделяются на:

• насыпные – представляющие собой фильтр, укладываемый непосредственно на дно колодца, без использования опорных конструкций;
• плавающие – состоящие из деревянной конструкции, повторяющей периметр шахты и имеющий меньший, по сравнению с внутренним диаметром колодца, поперечный размер, на которую укладывается фильтр из камней для колодца на даче или в загородном владении;
• жесткие – являющиеся нержавеющей металлической сеткой, соответствующего периметру колодца сечения, уложенной между двумя кольцами из металла или проволоки, которая фиксируется на определенном уровне от дна к стенке шахты.

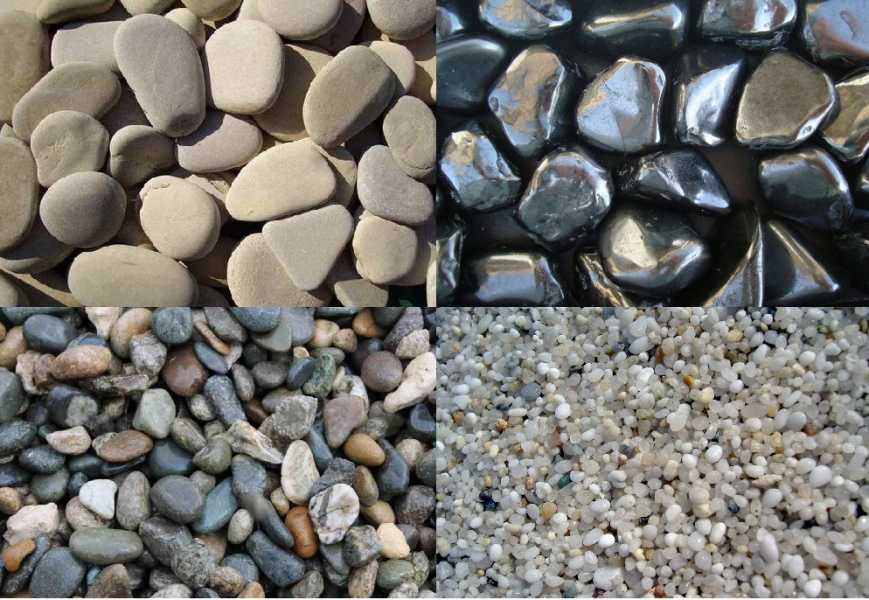

Материалы для фильтра

Чтобы обустроить фильтр правильно, улучшив качество воды, а не вызвав ее загрязнения тяжелыми металлами или иными примесями, необходимо знать, чем следует засыпать дно колодца. Камни, используемые для отсыпки дна колодца, могут быть следующими:

1. Речная галька, которая может быть найдена по берегам ручьев и горных рек, представляющая собой естественный природный материал, имеющий нормальный радиационный фон и не вступающий в химическое взаимодействие с водой.
2. Гравий, являющийся осадочной породой, имеющей проницаемость и способной выступать в качестве адсорбента, вследствие чего многократное его использование в качестве барьера в одно- или разнотипных системах очистки недопустимо, так как избирательное поглощение является обратимым процессом.
3. Щебень – материал, имеющий различные размеры и получаемый механическим дроблением более крупных камней различных пород, не каждая из которых подходит для фильтрации питьевой воды, некоторые в силу своей рыхлости (строительный щебень), а некоторые из-за повышенного радиационного фона (гранит). Оптимальным решением является жадеит, который можно найти в специализированных торговых точках.
4. Шунгит, для очистки воды в колодце используется при небольшой глубине (до 5 метров) и потенциальной близости источников тяжелых металлов, органических и углеводородных загрязнений (дороги и промышленные объекты), которые он отлично адсорбирует, являясь окаменевшим аналогом нефти, способной поглощать указанные загрязнения в силу сродства химических структур.
5. Кварцевый песок применяется в качестве самого мелкодисперсного барьера, не предназначенного для многократного применения, получаемого из смеси речного песка и воды путем многократного повторения цикла перемешивание-отстаивание (полминуты)-слив суспензии.

Структура донного барьера

Выбрав схему отсыпки фильтра для улучшения дна колодца и решив выполнить процедуру своими руками, следует учесть следующее:

• все материалы перед укладкой должны быть фракционированы и промыты водой для удаления с поверхности загрязнений;
• при отсыпке используется одно-, двух- или трехслойная укладка, при этом толщина каждого слоя составляет около 150 мм;
• относительная разница размеров тех фракций, что засыпают в качества барьера на дно колодца, должна составлять 5-6 раз;
• шунгит для колодца может применяться, как вместо гальки или гравия в многослойном фильтре, так и индивидуально, при песчаной структуре дна.

Когда начали использовать осиновые щиты?

Использование осиновых щитов в качестве донных фильтров для колодцев началось в глубоком прошлом – датировать это практически невозможно, а версий о том, почему используется именно осина, можно услышать очень много. Некоторые архаичные утверждения строятся на том, что осиновый кол считался на Руси символом очищения, избавления от «нечисти», поэтому щит служил защитой от чертей, живущих под землей.

Мне как техническому специалисту по душе научная трактовка, в соответствии с которой осина обладает некоторыми антисептическими свойствами в силу своего химического состава, долго не гниет, находясь под водой. Именно ее физико-химические свойства позволяют применять ее для изготовления щитов-фильтров. Допустимо и использование дуба, но он делает воду темной, поэтому его необходимо долго вымачивать заранее.

Итак, что же такое щит на дно колодца, зачем он нужен и почему именно из осины?!

Барьер на пути крупных частиц – основное предназначение щита для колодца

Не для каждого колодца нужен щит. В отдельных случаях он может принести только вред

Поэтому мастеру по копке колодца следует осторожно подходить к данному решению — ставить или не ставить щит. Вопрос в том, насколько интенсивный приток воды в колодце

Если источник мощный, он может вымывать дно, нести с собой камни и песок, соответственно, вода будет мутная в этом случае. Конечно полностью щит не защити от мощного потока, он должен работать вместе с донным фильтром в этом случае, но тем не менее, он просто необходим.

Если же поступление воды в колодец оставляет желать лучшего, лучше вовсе не применять щит — пользы от него не будет.

Еще одна причина применения щита — это плывуны. Плывун поднимает дно колодца за счет нанесения большого количества глины… Щит в этом случае может задержать процесс подъема дна.

Когда его нужно использовать

Использовать донные фильтры в колодцах начали много веков назад. Есть много версий, почему щиты делались из осины. Осиновый кол всегда был символом очищения на Руси. В колодце щит защищал воду от нашествия чертей, обитающих под землей. Ученые утверждают, что осина имеет особый химический состав. Она не гниет в воде. Такими же свойствами обладает дуб, но после пребывания его на дне скважины вода приобретает темный оттенок.

Устанавливают такие сооружения в местах, где расположен плывун. Элементы щита не дают грунту проникнуть в скважину, и процесс заиливания колодца замедляется. Щит укрепляется с помощью специальных кронштейнов, иначе его быстро заилит. Сверху насыпается 15 см шунгита или речной гальки. Полностью остановить ил такой фильтр не сможет, поэтому чистить колодец нужно раз в год.

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

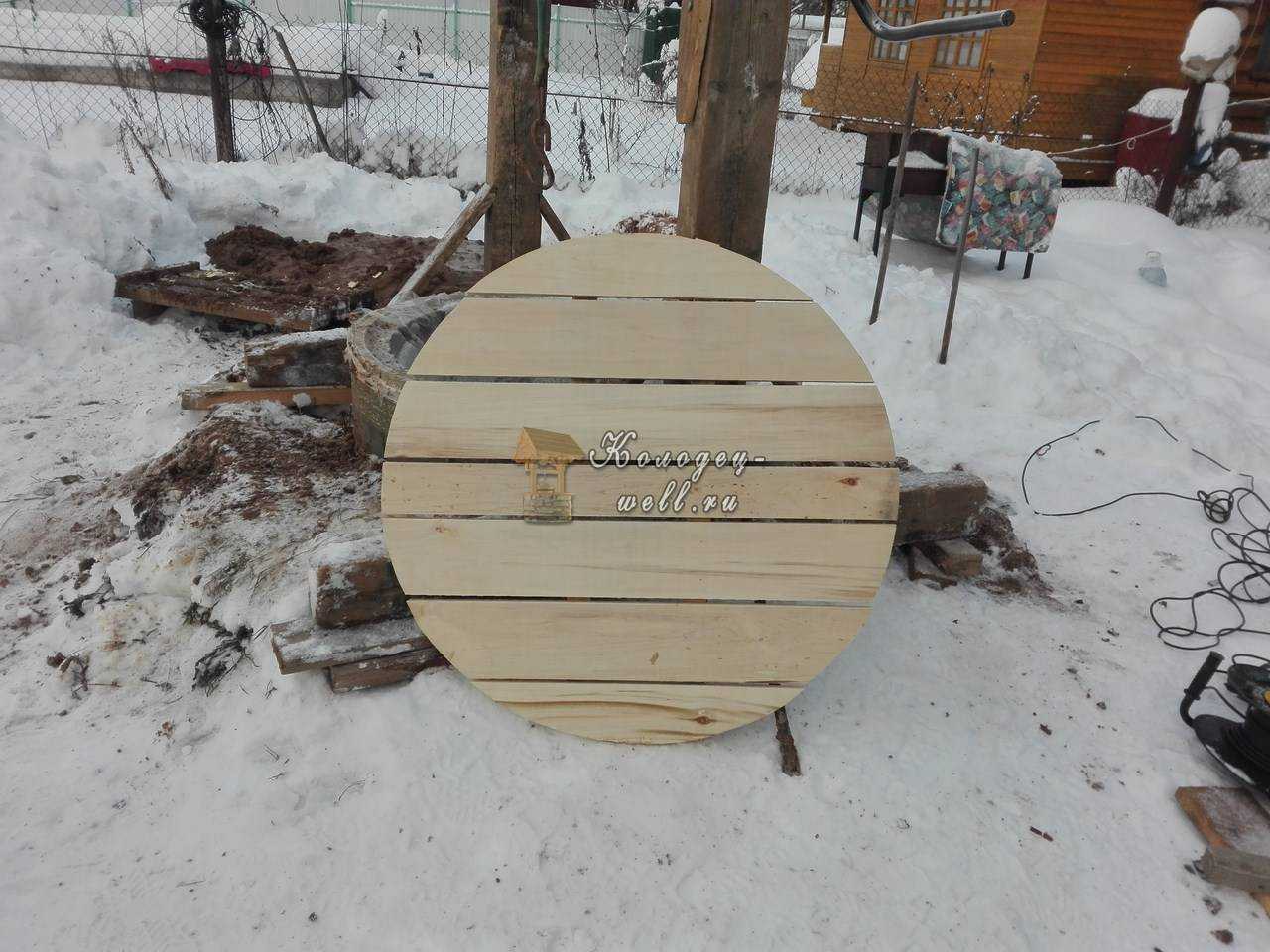

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

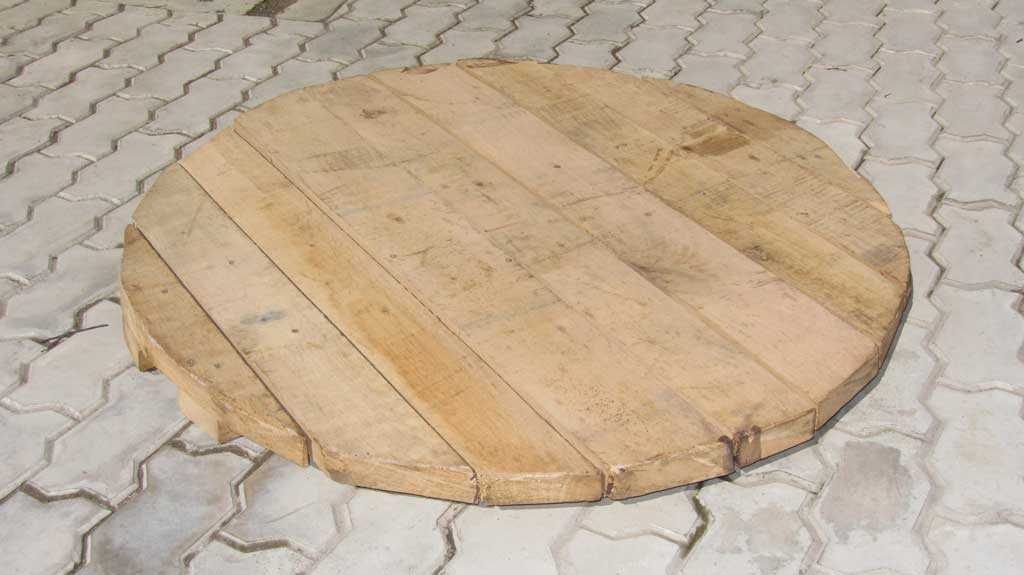

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Изготовление и монтаж устройства фильтрации

Прямой способ

Подходит для колодцев с песчаным грунтом и там, где есть плывун. Однако для того чтобы нижний ряд из крупных камней со временем не погряз в песке и вязкой глине, необходимо соорудить деревянный щит. Кладется он на самое дно ствола, и только потом на него засыпают крупную фракцию. Слои выглядят примерно так:

• Первый – крупные камни, галька, гравий.
• Вторым насыпают камни помельче, также можно щебень и другой фильтрационный материал, например жадеит или шунгит.
• Третьим – самая мелкая фракция: кварцевый песок, цеолит. Каждый ряд должен быть не менее 15 сантиметров, но и не более 25 см, так как большой слой будет препятствовать проходу жидкости.

Обратный способ

Если грунт на дне колодца достаточно надежный, например рыхлая глина, то здесь можно использовать этот вариант. К тому же в таком источнике не нужно ставить щит. В этом случае лучше собрать фильтр, поместив слои между двумя металлическим сетками.

• Первым на дне окажется мелкая фракция, например кварцевый песок, его толщина 10–15 см.
• Следующим идет щебень или другой камень среднего размера 15–20 см.
• Ну и последующие слои по возрастанию толщиной также 20 см.
