Варианты сборки самодельного насоса в домашних условиях

Вариант #2 — самодельный волновой насос

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

• гофрированная труба типа «гармошка»;
• кронштейн;
• 2 втулки с клапанами;
• бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду

Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Поршневой насос

Я не знаю, возможно, ли самому сделать такую вещь. Но я интересовался в интернете, во сколько подобный насос может обойтись. Цены варьируют достаточно сильно.

Начиная от 5000 рублей, заканчивая 15 000 и выше. Есть совсем дорогие, но они работают на электричестве.

Те, которые я видел в деревнях, естественно, советского производства еще. Сейчас даже не знаю, где подобные можно купить. Наверняка только если у кого-то завалялся. Принцип работы его достаточно прост.

Внутри расположен цилиндр и поршень. Когда поршень поднимается, под ним создается разряженная полость, в которую всасывается вода.

Стоит понимать, что в данном устройстве есть клапана как на всасывающей трубе, так и на месте подачи воды наружу. То есть, когда поршень опускается, один клапан не дает той воде вытекать обратно, а второй открывается, чтобы вода вышла наружу.

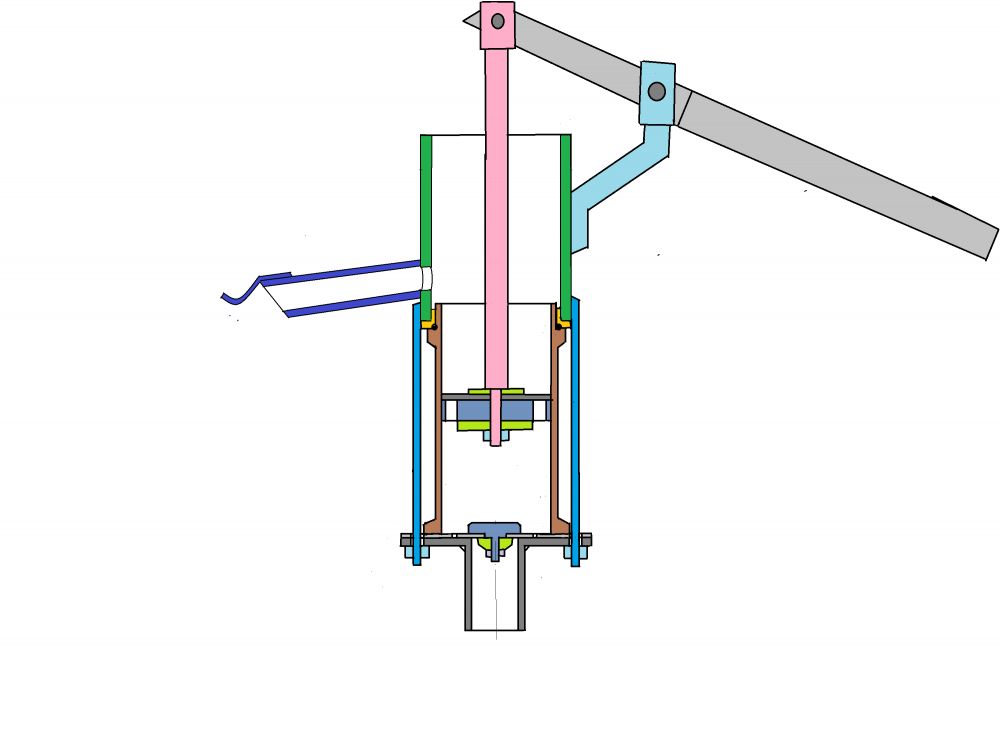

Схема поршневого насоса.

Я один раз хотел набрать с помощью такого устройства воды, и понял, что для ежедневного пользования придется нормально так поработать физически. Проблема его в том, что вода как-то порывами льется, непостоянной струей. Это немного мешает.

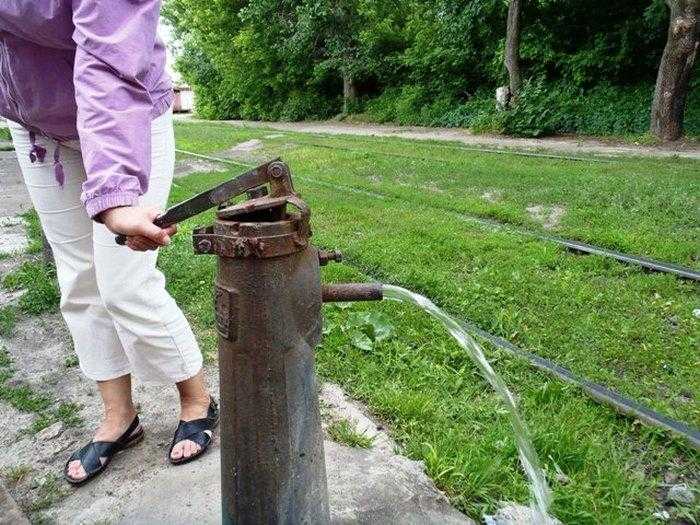

Женщина демонстрирует мне, как нужно пользоваться поршневым насосом.

Разновидности фонтана без использования насоса

Фонтан, для нормальной работы которого не требуется электричество, впервые придумал Герон Александрийский еще до начала нашей эры. И эта схема активно используется по сей день.

Всего на сегодня известны две вариации фонтанов, для конструкции которых не требуется насос. В составе обоих предполагаются три емкости, которые размещаются на разной высоте.

Они различаются тем, как работает сама конструкция:

• в первом фонтане жидкость передвигается, благодаря наполнению самой верхней емкости ручным способом и ее систематичного перемещения в нижние емкости посредством трубки. Время работы этого фонтана зависимо, первым делом, от объемов самой верхней емкости;
• во втором фонтане жидкость передвигается благодаря водяной мельнице. Но и в данном случае верхняя емкость наполняется ручным методом.

Основной недостаток технологии – необходимость спланировать отвод жидкости из нижних сосудов либо ручное пережимание из нижних емкостей в верхние. Но следует отметить, что в условиях дома либо на приусадебном участке данный минус можно превратить в плюс, задействовав его для определенных практических целей.

К примеру, можно поливать растения (комнатные или те, что растут на участке). Если же правильно выполнить настройку, то воду из фонтана можно будет обогащать кислородом в домашних аквариумах либо в декоративном пруду, расположенном рядом с домом.

Конструкция #1 — насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым. Для его реализации необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений Фото из Самый востребованный и простой в реализации вид насоса представляет собой поршневую помпу с рукояткой

Для изготовления поршневой насосной системы потребуется корпус от погружного насоса или стальные трубы разного диаметра

Для изготовления насоса центробежной разновидности потребуется привод, совершающий вращательные движения

Для сооружения вибрационного агрегата нужны не только подручные средства, но и познания в электротехнике. Насос совершает электромагнитные колебания для транспортировки воды

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

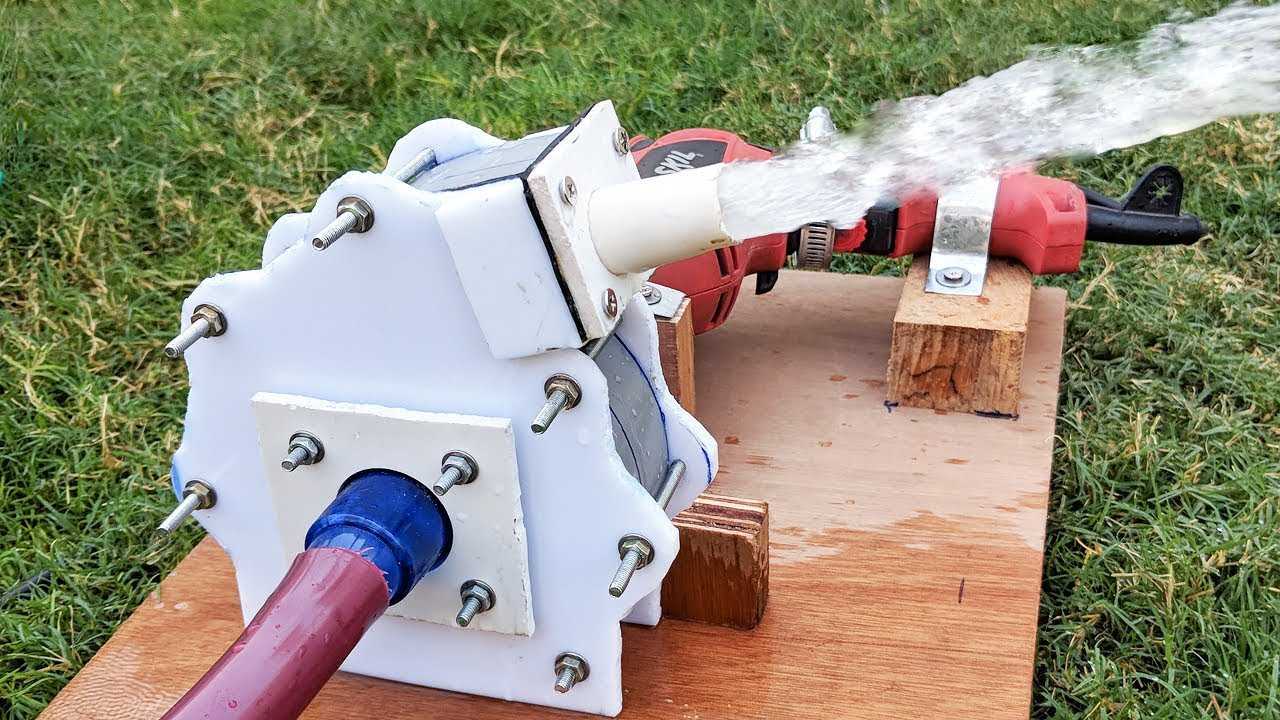

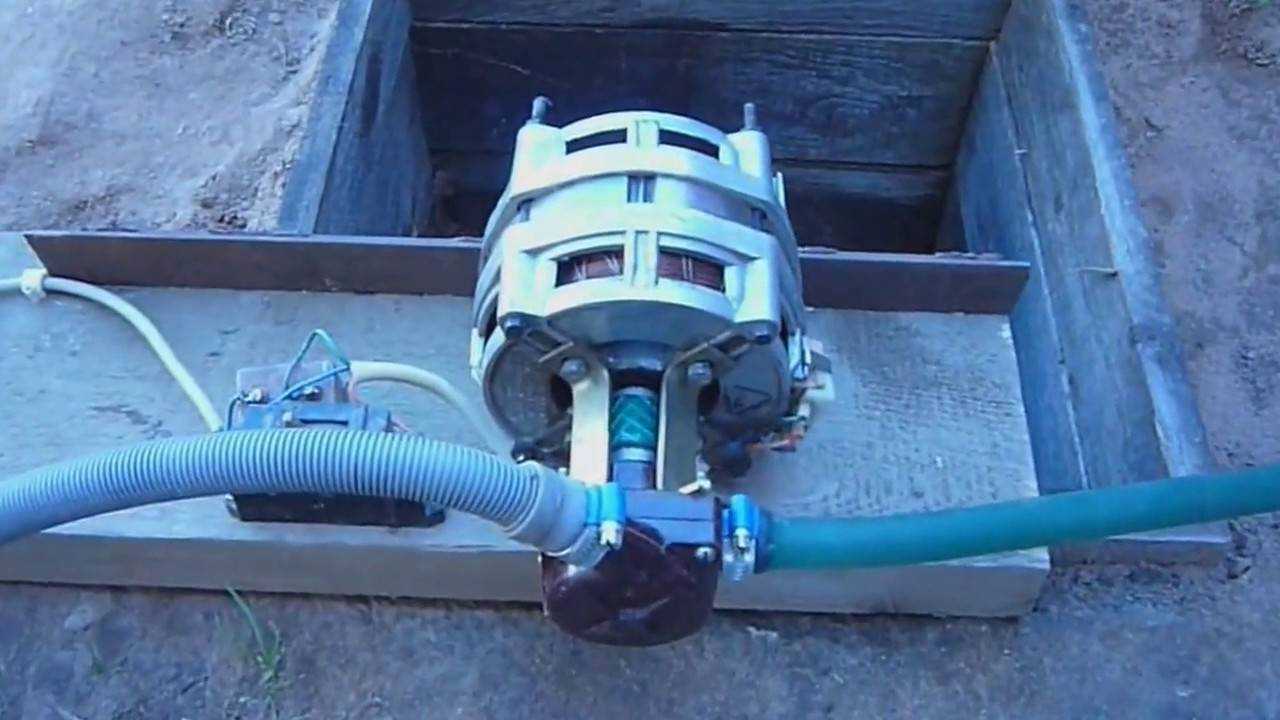

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Способы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электронные, а ручные самодельные устройства, для работы которых будет нужно приложение мышечной силы либо энергия текущего аква потока.

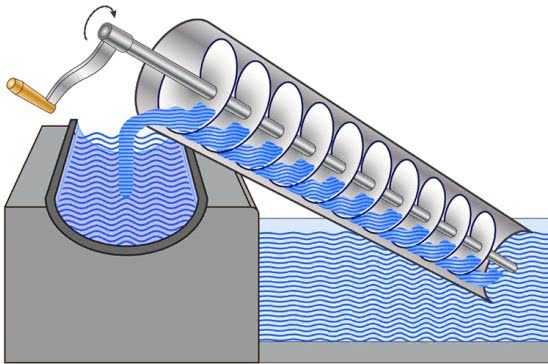

 Архимедов винт

Изобретение винтообразного устройства для подачи воды на высоту с целью заполнения ирригационных каналов было изготовлено Архимедом примерно в 250 году до нашей эпохи.
Устройство состоит из полого цилиндра, снутри которого крутится винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее ввысь по трубе, в высочайшей точке труба завершается и вода выливается в емкость либо ирригационный канал.
В стародавние времена рабочее колесо крутили рабы либо животные, в наше время с этим могут быть трудности и придется дополнительно строить ветряное колесо для приведения винта во вращение либо без помощи других крепить мускулатуру.
Устройство является аналогом современных шнековых насосов, может иметь разные модификации: винт крутится вкупе с цилиндром либо имеет форму полой трубки, намотанной на шток.

Способ гидротарана Монгольфье

Механик Монгольфье в 1797 вымыслил устройство, нареченное гидравлическим тараном. В нем употребляется кинетическая энергия воды, текущей сверху вниз.
Принцип деяния устройства основан на том, что при резком перекрытии аква потока в жесткой трубе вода через оборотный клапан под давлением вытесняется в расположенный вверху гидробак. В его нижней части размещается штуцер, на который одевается выходной шланг для воды, идущий к потребителю. Оборотный клапан не дает способности воде вытечь назад — таким макаром происходит неизменное повторяющееся заполнение бака и непрерывный подъем и подача воды.
Запорный клапан устройства работает автоматом, потому присутствие человека и организации его работы не считая установки оборудования не требуется.
Необходимо подчеркнуть, что подобные устройства нет необходимости делать без помощи других, они выпускаются фабричным методом в маленьких объемах.

Аэролифт

Родоначальником способа является германский горный инженер Карл Лошер, придумавший метод в 1797 году.

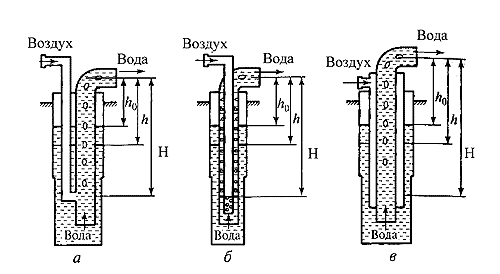

Аэролифт (эрлифт) — разновидность струйного насоса, для подъема воды употребляется воздух. Устройство представляет собой полую вертикальную трубу, опущенную в воду, к нижней части которой подключен шланг. При подаче через шланг в трубу воздуха под давлением, его пузырьки смешиваются с водой, и приобретенная пена вследствие легкой удельной массы движется вверх.
Воздух можно подавать с помощью обыденного ручного насоса через ниппель, препятствующий его выходу назад.
Схожее устройство для подачи воды при отсутствии насоса достаточно легко сделать своими руками и заавтоматизировать процесс, если имеется подающий воздух компрессор.

 Подъем воды поршневым насосом

Можно сделать устройство для подачи воды на высоту способом всасывания с помощью поршня. Устройство представляет собой трубу с системой оборотных клапанов, снутри цилиндрической поверхности которой движется поршень. При возвратимом движении вода всасывается в корпус цилиндра, при поступательном перемещении поршня оборотные клапаны запираются и вода выталкивается наружу.
Поршневой насос с длинноватой трубой для подъема воды с огромных глубин держать в руках и качать воду — занятие для приготовленных культуристов, его удобнее приспособить для подъема воды из узенькой скважины, закрепив на наружной колонке с ручкой.

Для резвого подъема воды с маленьких глубин из узеньких расщелин можно использовать простейшее промышленное устройство. Для этого берется ручная помпа для воды и на ее входной клапан одевается длинноватая пластмассовая трубка. Самодельный насос опускается в воду длинноватым концом трубки и она качается с помощью неоднократных нажатий на кнопку помпы.
Способы подъема воды без электронасоса малоэффективны и требуют суровых издержек и усилий для производства работоспособного и комфортного устройства, несопоставимых не только лишь со ценой самого дешевенького электронасоса, да и дорогих моделей. Их применение оправдано при проживании в районах с полным отсутствием электроэнергии, что можно отнести к экстремальным методам выживания.

Как поднять воду на высоту без электрического насоса – Колодец

Размещено 23.05.201521.05.2017 БК “ПОИСК”

Известно, что теоретически всасывающий насос не способен поднять воду с глубины более 8-9 метров.

На практике это расстояние еще меньше — 6-7 м, а для создания достаточного напора в системе водоснабжения будет лучше, если зеркало воды находится на расстоянии 5 м от поверхности.

Существует несколько способов решения проблемы подъема воды для насосной станции. Рассмотрим один из них.

Увеличение давления внутри скважины

Увеличение давление внутри скважины обусловит самопроизвольный подъем воды по трубе даже при отсутствии насоса.

Если загерметизировать устье обсадной колонны оголовком и подать воздух в скважину при помощи компрессора, вода начнет подниматься вверх, испытывая отсутствие давления в водоподъемной трубе.

Правда, специалисты предупреждают, что при таком способе добычи воды из скважины, необходимо учитывать следующие факторы:

• глубину залегания водонасыщенного пласта;
• производительность водоносного горизонта;
• дебит скважины;
• особенности геологического строения участка.

В противном случае можно нарушить работу скважины, так как избыточное давление в обсадной колонне не позволит воде из водонасыщенного пласта поступать в скважину.

То есть воздушная подушка между оголовком и зеркалом воды начнет толкать водяной столб вниз до полного его вытеснения из обсадной колонны обратно в водоносный пласт. Оптимальнее использовать компрессор в тандеме с насосной станцией.

Даже незначительный рост давления в скважине увеличит мощность всасывания насоса.

Из недостатков такого способа доставки воды следует отметить шумную работу компрессорной установки.

Следует помнить еще одну особенность работы автоматической насосной станции: двигатель включается автоматически, как только давление в гидроаккумуляторе упадет ниже заданного.

Электропитанием управляет реле давления, на котором и выставляется уровень давления включения и выключения насоса.

При выключенном двигателе вода расходуется из накопительного резервуара гидробака, и при уменьшении давления реле вновь включает насос.

Отсюда следует, что насосную станцию и воздушный компрессор необходимо объединить в одну электрическую схему, чтобы по команде реле давления электропитание одновременно подавалось и на насос, и на компрессор.

“Как добыть воду из скважины без насоса”, БК “ПОИСК”, рассказать друзьям: Май 21st, 2017

Подача воды без электричества

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

Как поднять воду на высоту без насоса

На собственном участке земли, в первую очередь надо позаботиться об обеспечении его водой для полива, питья и других нужд. Для этого достаточно, чтобы была сооружена скважина, и из неё всегда можно будет добывать требуемое количество необходимой влаги в любое время года.

Но для подъёма жидкости, как известно, нужен насос, который работает от электричества. А что делать, если участок находится далеко от цивилизации, и на нем нет электроэнергии? В таком случае можно обойтись и без насоса, воспользовавшись другими способами.

Об этих способах сейчас и пойдет разговор.

Типы колодцев

Буровые колодцы могут быть двух типов: песчаные и артезианские. Первый тип имеет и другое название – фильтровая скважина. Бурится она до ближайшего водоносного слоя в песчаном грунте. Глубина может достигать 30 метров, а ширина обсадной трубы может быть около 13 см.

Особенность строения такого источника в том, что на стенках трубы делается сетчатый фильтр. Для добычи воды из неё требуется глубинный или поверхностный агрегат. Прослужить она может около 15-ти лет.

Но срок службы в первую очередь зависит от глубины залегания водоносного слоя и от того, насколько интенсивно она используется.

Второй тип – артезианская скважина. Вода в ней добывается с большой глубины, она может достигать 200 метровой отметки. У неё повышенная производительность и высококачественная вода.

Для бурения такой ямы требуется разрешение в местных органах самоуправления.

Возможно ли из этих колодцев добыть воду без использования электрического насоса? Да, вполне возможно, причем из шахт обоих типов

Но при этом важно учитывать несколько нюансов. Многое зависит от ручных устройств, которые будут применяться при этом

Обычно они не дают достаточного давления на глубине более 30 метров. Поэтому такая система актуальна в основном для песчаного колодца.

Но для начала давайте разберёмся, каким образом возможно поднять жидкость из такого сооружения без насоса, и что для этого понадобится.

Бурение

Бурение скважин – водой обеспечивать свой дом следует именно с этого этапа. Именно готовая шахта впоследствии оснащается всем необходимым оборудованием и создаётся стабильная водопроводная система.

Пробивка скважин под воду может осуществляться двумя способами: на песок и на глину. Разберём их особенности.

Обустройство

При обустройстве шахты следует понимать в первую очередь, что такое зеркало воды в скважине. Так как такой термин вам будет не раз встречаться в общении с бурильщиками или продавцами водопроводного оборудования. А всё на самом деле просто, это поверхность грунтовых вод. Именно туда мы будем опускать погружной насос.

Кессон

Этот объект предназначен для размещения и защиты сопутствующего работе скважины оборудования и входа в неё.

Может быть из таких материалов:

Для его монтажа копается котлован глубиной полтора метра шириной согласно габаритам контейнера вокруг шахты. Погружается внутрь и закапывается до выходного отверстия.

Совет: при наличии отапливаемого подвала можно поместить всю необходимую аппаратуру в нём.Это позволит сэкономить семейный бюджет.

Гидроаккумулятор

Данный резервуар позволяет контролировать уровень давления по всей водопроводной системе, защищает от гидроударов и гарантирует наличие минимального количества воды в случае отключения водоснабжения. Располагается в кессоне.

Оголовок

Этот незатейливый элемент выполняет герметизацию шахты и защиту её от атмосферных осадков и всевозможного мусора. Также к нему пристёгивается верхний конец стального троса, который держит насос.

Водоносные горизонты

Схема расположения грунтовых вод

• • Слабая производительность.
  • Загрязнение сточными водами из-за отсутствия надёжной защиты.

Совет: для предотвращения попадания нечистот в скважину рекомендуется на начальном этапе выбирать место для её создания, которое наиболее удалено от возможных источников загрязнения.

Совет: не следует бурить шахту до песчаника на даче, где вы бываете лишь в сезонное время.Потому что за зиму она придёт в плачевное состояние и потребует капитального ремонта.

• • Небольшой срок службы, примерно около десяти лет.
  • Низкая цена реализации.
  • Возможность бурения своими руками. Что позволяет ещё больше сэкономить.

Осуществление процесса собственными силами

1. Артезианская скважина обладает большим количеством положительных характеристик:

Самодельный насос для перелива воды

Простейший мини-насос для перелива или перекачки воды можно собрать буквально за 10 минут. При этом вы не только не потратите на изготовление этого приспособления деньги, но и решите такую важную задачу, как утилизация бытовых отходов. Данный водяной насос, по сути, представляющий собой обратный клапан, к которому подсоединена трубка с отводом, окажется особенно полезным в тех случаях, когда приходится часто набирать воду из большой емкости в ведра.

Итак, чтобы изготовить простейшую помпу для воды своими руками, потребуются следующие расходные материалы:

• несколько отрезанных от пластиковых бутылок горлышек с накрученными на них пробками;
• отрезок шланга требуемой длины;
• трубка, которая будет выполнять функцию штока.

Для перекачки воды этим способом можно использовать подходящий обратный клапан

Изготавливается самодельный водяной насос из вышеперечисленных материалов по следующему алгоритму.

1. Из пробки пластиковой бутылки необходимо извлечь тонкую прокладку и обрезать по кругу, уменьшив ее диаметр примерно на 2 мм и оставив нетронутым сегмент шириной 3 мм.
2. В центре самой пробки сверлят отверстие диаметром 8–10 мм, через которое в трубку-шток будет поступать перекачиваемая вода.
3. Прокладку вставляют в пробку, в которую вкручивается отрезанное от бутылки горлышко. Таким образом, вкрученное в пробку горлышко прижмет только нетронутый сегмент прокладки, оставив подвижной всю остальную ее часть.
4. К полученному в результате клапану, который будет работать как ниппель, подсоединяют трубку-шток.
5. Чтобы увеличить поверхность захвата воды, на шток с клапаном надевают «юбку», также изготовленную из бутылки, обрезанной на нужную длину.
6. Завершают изготовление мини водяного насоса своими руками подсоединением отрезка шланга к обратной стороне штока-трубки.

Чтобы привести водяной насос в действие, необходимо погрузить его заборную часть в емкость с водой и, держась за шток, сделать им несколько возвратно-поступательных движений. В результате жидкая среда из емкости начнет поступать в шланг самотеком, если есть перепад уровней. Чтобы остановить процесс перелива воды из емкости, необходимо поднять конец шланга выше уровня нахождения клапана или просто извлечь такой клапан из водной среды.

Основные характеристики

Типов и моделей насосов огромное количество, и выбор зависит от того, для чего они нужны – для водоснабжения или дренажные, циркуляционные и т. д. Насосы для водоснабжения, которые нас интересуют, очень разнообразны, и не случайно. Каждый из них должен «подстроиться» к данным конкретным условиям и прежде всего к источнику воды: колодец, скважина, пруд, озеро, речка, бассейн и т. п. Ведь у каждого источника есть свои специфические особенности…
Производительность и напор – основные характеристики любого насоса. Производительность (л/мин. или м³/час) – объем воды, который насос способен перекачать в единицу времени. Напор – высота, на которую насос может подать воду. Оба показателя зависят от давления, которое развивает насос. Все это необходимо иметь в виду при выборе, с учетом потребности в воде как для бытовых нужд, так и для полива, с учетом высоты жилого помещения, размеров участка и т. п. Для этого нужно составить план участка и дома с точками водоразбора, но в среднем для полива может устроить насос с производительностью 1 м³/час, а для бытовых нужд семьи из 3–4 человек – 3 м³/час. При этом максимальный напор должен обеспечивать подачу воды в самые отдаленные точки участка.

Очистка ямы без насоса

Как очистить выгребную яму без откачки? Если насоса нет, а яму выкачать надо, то придется заняться этим самостоятельно. Для работы подойдут подручные средства, а сам рабочий процесс будет довольно неприятным.

Алгоритм выполнения действий будет следующим:

1. За несколько дней до очистки необходимо гомогенизировать жидкость при помощи специальных веществ.
2. Для проведения очистительных работ нужно надеть подходящую одежду, причем выбирать нужно из тех вещей, которые не жалко. Все вещи должны закрывать тело от случайного попадания отходов.
3. Теперь можно взять обычное ведро и веревку, при помощи которых и вычерпываются отходы. Когда очередная порция нечистот поднята, ее необходимо перелить в специально заготовленную емкость для дальнейшей утилизации отходов.
4. Выкачанные нечистоты утилизируются. Поднятую из ямы воду можно вылить, а вот канализационные отходы нужно вывозить в специально отведенные места.
5. Яму после очистки необходимо промыть водой, желательно с использованием давления, чтобы на стенках резервуара не появлялись наслоения, препятствующие нормальному функционированию.
6. Последний этап – очистка канализационных труб, которую необходимо выполнять максимально тщательно.

Такой процесс является очень неприятным и довольно сложным, поэтому многие домовладельцы предпочитают все же использовать насосы.

Как откачать ил из сливной ямы

Перед тем, как приступить к очистке септика, будет не лишним, за 2-3 дня до откачки, добавить в яму специальный биоактиватор. Средство стоит не дорого, но польза от него огромная.

Лидирующие препараты: Доктор Робик 109, Доктор Робик 409 (растворяют даже окаменелый осадок), БИОСЕПТ, ДЕО ТУРАЛ (можно использовать при любой температуре и для любого септика).

После всех приготовлений можно приступать к откачке.

Если используется насос погружной, то шланг на выход вставляется в емкость и производится откачка.

Если поверхностный насос, то в яму на дно опускается всасывающий шланг, труба на выход опускается в подготовленную емкость.

Периодически следует проверять количество содержимого в септике.

Какие инструменты понадобятся

За счёт давления на ручку механический клапан создаёт всасывающий эффект, который, в свою очередь, втягивает жидкость со дна источника

Реализация процедуры откачивания значительно упрощается при наличии насоса, но даже при его отсутствии возможно самостоятельно удалить воду достаточно быстро и качественно. С этой целью следует приготовить поршневое устройство или подручные средства, такие как металлическое ведро, крепкую верёвку и специальную ёмкость для сбора поднимаемой жидкости.

Вариант с подручными средствами является общедоступным, но относительно сложным, а поршневое устройство для водоподачи на высоту можно изготовить своими руками. Внутри трубы с обратными клапанами двигается поршень, активно выталкивающий воду наружу.

Емкость для отходов, которые впоследствии потребуется вывезти

Резервуар для хранения и транспортировки стоков, должен быть герметичным с плотно закрывающейся крышкой. Прекрасно если он большого объема, в таком случае в него можно произвести несколько откачек. Вывоз и утилизация надо будет делать реже.

Для хранения стоков в большинстве случаев приобретаются пластиковые баки черного цвета.

Черные бочки предназначены, для хранения жидкости вне помещения. Они повышенной прочности. Выдерживают температуру от -40до +50. Стойкие к агрессивным средам, и обладают высокой герметичностью.
