Чем укомплектован счетчик воды
Необходимо не только проверить наличие всех элементов, входящих в комплект водомера, но и постараться разобраться в их рабочих функциях. Счетчик на воду должен быть укомплектован следующими элементами:
- Краном шаровым с внутренней резьбой (бывает металлическим или пластиковым, но должен обладать хорошей степенью прочностью, чтобы устанавливавший его владелец жилья не затопил соседей). Он должен находиться в двух положениях: закрытом или открытом. Полуоткрытое положение недопустимо, поскольку кран может быстро выти из строя. Для неполного закрытия воды используют вентиль.
- Счетчиком воды, имеющим сгон.
- Обратный клапан необходим, когда водоснабжение внезапно прекращается. Функцией обратного клапана является предотвращение «отмотки» водомера за счет засасывания обратным клапаном воздуха. В случае отсутствия в устройстве функции обратного клапана, действие водомера в случаях внезапного прекращения подачи воды сводилось бы к нулю, а устройство работало бы до первого внепланового отключения.
- Ниппелем резьбовым — 2 шт.
- Фильтром косым (очистительный фильтр может быть двух видов: косым и прямым), он имеет очистительную металлическую сеточку, задерживающую крупный сор; устройство нуждается в регулярной очистке.
- Краном шаровым со сгоном.
Если грамотно поставить водомер, негативных последствий при его эксплуатации не происходит. Итак, установка водосчетчиков своими руками производится в следующем порядке:
- Предустановочный этап предполагает тщательное изучение инструкции, которая указывает рекомендуемое расстояние до и после водомера на прямой магистрали.
- Все детали устройства должны быть разложены в следующем порядке: запорный кран, фильтр, водомер, обратный клапан. При этом наблюдайте за стрелками: они должны указывать одно направление.
- Проведите репетицию сборки всех деталей без уплотнителей. Затем уже, раскрутив все детали, соберите уже с уплотнителем.
Как работать с уплотнителями
Для уплотнителя можно использовать несколько материалов: Tangit Unilock, пасту для уплотнения «Унипак» и льняную паклю. В случае, если используется именно она, то делайте это следующим образом:
- Нужен шнурок из пакли толщиной не более 1 мм. Скатайте его, предварительно разложив материал тонким слоем.
- Шнурок наматывается на резьбу таким образом, чтобы канавки были полностью закрыты.
- Затем наносится сантехническая паста, и кран закручивается таким образом, чтобы не сорвать резьбу.
Перед тем, как установить счетчик воды, нужно проверить в комплекте уплотнительный материал. Обычно это уплотнительные кольца и «американки» (или соединительные элементы, используемые для соединения труб, представляющих из себя гайки с патрубками). «Американку» из комплекта можно использовать смело, а вот к кольцам подойти избирательно: лучше купить новые:
- Для счетчиков на холодную воду можно рекомендовать обычные прокладки.
- Для счетчиков, предназначенных для горячей воды, учитывая отзывы специалистов, лучше использовать из паронита.
- Фильтр обматывают льняной паклей и накручивают на него «американку».
- Обратный клапан стыкуют со вторым патрубком.
Прикрепив все это к счетчику воды, проверяем правильность соединений. Получиться должно следующее: переключатель запорного крана, циферблат водомера и отстойник на фильтре будут поставлены вверх, а крыльчатка – вниз. Собрав все элементы вместе, можете врезать их в магистраль, отключив предварительно воду. Если это не частный, а многоквартирный дом, отключение воды производится с разрешения водоканала. После замера длины, вырезается нужный участок трубы и конструкция прикрепляется к подводке.
На последнем этапе работы проверяется проверка на правильность монтажа водомера и его работоспособность. Очень медленно откручивают запорный кран. Если вода не течет, и устройство работает нормально, приглашают мастера, который проверяет установленный водный счетчик, опломбирует его, рекомендует к работе и делает соответствующие записи в техническом паспорте. На руках у владельцев водомеров остается свидетельство об опломбировании водного счетчика и технический паспорт.
Практика показывает, что при внимательном изучении инструкции, вопрос, как установить водяной счетчик, не кажется трудным, а аккуратная работа по монтажу водомеров своими руками дает хорошие результаты. Теперь вы знаете как установить счетчик воды самостоятельно. Удачи!
Виды и типы водомеров
Есть несколько видов счетчиков воды, но все их можно разделить на две основные группы: энергонезависимые (используют механические процессы) и энергозависимые (нуждаются в наличии электричества).
Вообще существует четыре вида счетчиков:

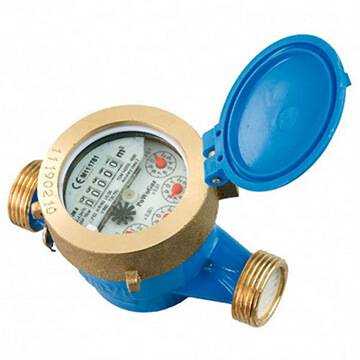

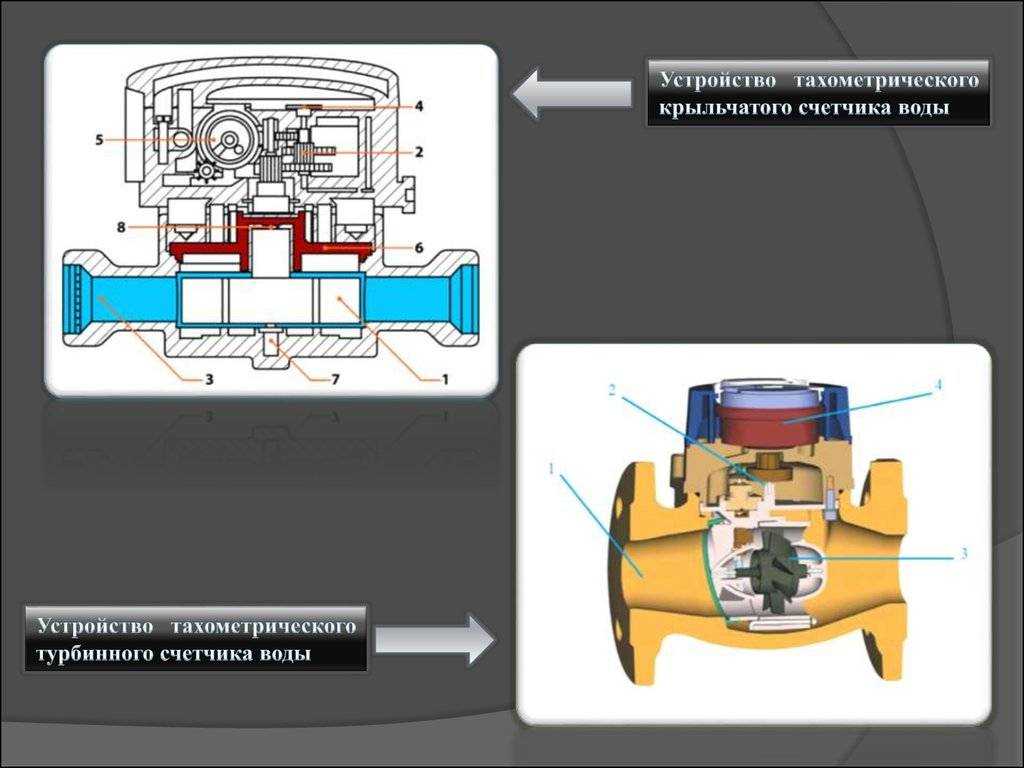

Тахометрические (турбинные или крыльчатые). Относятся к механическим устройствам (энергонезависимые). Основная рабочая деталь — небольшая турбина или крыльчатка, которая находится в воде. Количество воды считается по количеству оборотов, которые крыльчатка делает. Обороты оси крыльчатки заставляют двигаться механический счетчик. Работает с любой водой (жесткой, с повышенным содержанием железа и т.д.), но точность показаний не очень высокая, есть вероятность того, что через несколько лет крыльчатка зарастет и станет вращаться медленнее. Но может так случиться, что крутиться она будет быстрее чем надо. В общем, вариант недорогой и такого типа счетчики в основном и ставят в квартирах.

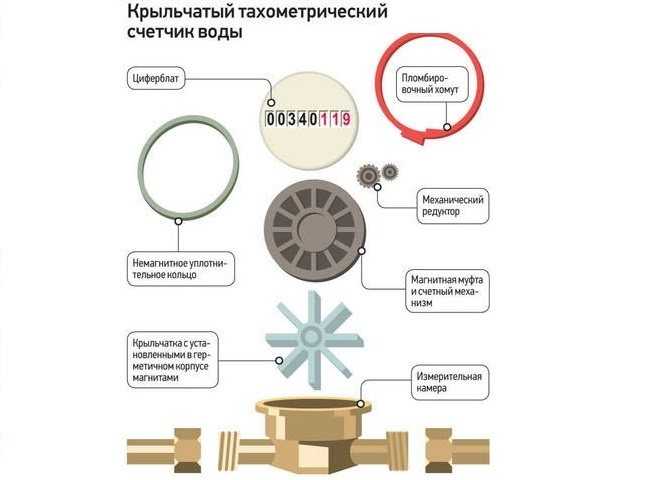

Тахометричские счетчики воды с крыльчаткой
Индукционные или электромагнитные. Для работы этого прибора требуется электричество. Действие прибора основано на способности воды проводить электричество. Прибор дорог, срок службы большой — более 10 лет, при отсутствии посторонних включений в воде и ржавчины/накипи в трубах выдает точные данные. Так как прозрачная вода и идеальное состояние трубопровода — это не про наши сети, ставят его нечасто.
Электромагнитный (индукционный) водомер
- Ультразвуковые. Тоже требуют наличия электропитания. Принцип работы — сравнение скорости распространения ультразвука «по» и «против» течения. Точность высокая, но тоже только на чистых трубах. Цена еще выше, хоть и срок службы в районе 15 лет.
- Вихревые. Они анализируют скорость образования вихревой дорожки за препятствием особой формы. Поведение водяного вихря анализируется электронным устройством (тоже требуется электропитание). Работают нормально только с чистой водой без примесей, срок службы — порядка 8 лет.
Из всего сказанного выше получается, что в нашим реальным условиям — старым трубам и не самой чистой воде — подходят только тахометрические счетчики. Их в основном и устанавливают.
Ультразвуковой прибор учета воды
Прибор учёта воды: преимущества и недостатки использования
Водомеры имеют несколько достоинств, среди которых:
- Отсутствие дополнительных начислений к оплате.
- Контроль над потреблением.
К минусам прибора можно отнести:
- Дешёвый или некачественный счётчик может только увеличивать сумму в платежках, так как будет «накручивать» дополнительные кубометры.
- При повреждении пломбы возникнет необходимость сменить прибор. Его замена – затратное и хлопотное мероприятие. Помимо этого будет нужно оплатить время простоя по среднему тарифу в период отсутствия водомера.
Важно понимать, что водомер хоть и стоит немало, но такие финансовые вложения окупаются его долгим сроком эксплуатации
5 моделей на рынке
Среди представленных на рынке моделей водомеров можно выделить следующие:
| Название | Экомера 25 | СВУ 40 | СТВХ | ВХ | DN-200 |
| Тип | крыльчатый | Механический | турбинный | турбинный | турбинный |
| Область применения | Холодное и горячее водоснабжение | Горячее водоснабжение | Холодное водоснабжение | Холодное водоснабжение | Холодное и горячее водоснабжение |
| Кол-во обслуживаемых трубопроводов | 1 | 1 | 1 | 1 | 1 |
| Условный проход, мм | 25 | 40 | 50-200 | 50-100 | 200 мм |
| Порог чувствительности, куб м./ч | 0,5 | 0,1 | 0,35-2,0 | 0,05-0,25 | 1,5 |
| Тип присоединения | резьба | муфтовое | муфтовое | резьбовое | Kamlok |
| Цена, руб. | 5300 | 6580 | От 8200 | От 19000 | 77116 |
Технические характеристики и устройство
У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:
- Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
- Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
- Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
- Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
- Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.
Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов – 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.
Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.
У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход – от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.
Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный – 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.
Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности – 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.
СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.
Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера – 30 м³/ч. Порог чувствительности прибора – 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.
Особенность этой модели счетчика «Бетар» – иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.
также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.
Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.
Установка и особенности эксплуатации водомера
Для установки счетчика чаще всего приглашают работников из специализированных фирм. К выбору компании следует отнестись ответственно. Она должна обладать соответствующей лицензией
и предоставлять клиенту гарантию
на качество своих услуг. Все работы должны документально оформляться.
При самостоятельной установке датчика, необходимо сначала его подготовить. К нему присоединяется фильтр грубой очистки и обратный клапан . При сборке следует учитывать все стрелочки и метки. Затем разрезается труба, блок водомера присоединяется к водопроводному крану.
Паклей или лентой ФУМ обеспечивается хорошая плотность присоединения. Затем замеряется место ответной резьбы, отрезаются излишки трубы, и нарезается резьба.
От собранного датчика отсоединяется обратный клапан, к которому прикручен гайка американка и навинчивается на резьбу. Затем накидная гайка соединяется с прибором учета.
В инструкции, которая прилагается к счетчику, должна быть описана схема сборки и установки счетчика. Ей надо обязательно следовать.
После установки водомера инспектор водоканала должен внимательно осмотреть его и, если не возникнет никаких претензий, опломбировать счетчик .
У владельца квартиры должны остаться на руках такие документы:
- акт сдачи-приемки узла учета воды;
- техпаспорт на счетчик;
- свидетельство о проведении проверки прибора.
В инструкции, прилагаемой к устройству при покупке, обязательно должно быть руководство по эксплуатации,
пункты которого должны соблюдаться для безопасности, а также длительной и качественной работы прибора. Основные пункты, которые надо соблюдать:
- нельзя устанавливать датчик в помещении с частыми и резкими перепадами температуры, она должна быть в пределах 5−50 градусов, а влажность до 80%;
- запрещено устанавливать оборудование рядом с техникой, создающей сильное магнитное поле;
- раз в неделю проводится осмотр датчика и прилегающей к нему части водопровода для своевременного обнаружения и исправления поломки;
- минимум раз в год счетчик нужно сдавать на очистку и замену фильтра;
- нельзя накрывать устройство, поскольку от этого может запотевать стекло, что плохо отражается на работе датчика;
- водомер должен быть постоянно заполнен водой;
- нельзя резко подавать сильный напор воды, это делается плавно.
Если прибор для учета воды правильно установить
и эксплуатировать, он прослужит очень долго.
Счетчики воды стали для нас столь же привычными, как и электрические. Но если задача учета электроэнергии особой трудности не представляет, то с водой все обстоит совсем иначе.
Этим и объясняется такое большое разнообразие приборов для ее учета: пытаясь придумать самый точный способ измерения, инженеры предлагают все новые конструкции.
В данной статье мы изучим устройство счетчика для воды и оценим достоинства и недостатки каждой разновидности этих приборов.
Подавляющее большинство счетчиков воды приобретается сегодня абонентами централизованных сетей водоснабжения.
Приборы, применяемые для учета воды — холодной и горячей, между собой отличаются.
Первые рассчитаны на температуру среды не выше +40 градусов, стоят дешевле и маркируются синим цветом.
Вторые работают при температурах до +150 градусов и обходятся дороже из-за применения особых термостойких материалов. Цвет маркировки – красный. Сегодня выпускаются модели, в которых счетчики обоих типов объединены в одном корпусе.
Стоит такой прибор дешевле, чем два отдельных.
Сегодня активно внедряется система удаленного контроля расхода воды. Для ее работы требуются счетчики, оборудованные передающим модулем, эдаким аналогом компьютерной сетевой карты. После подключения такого прибора к сети, данные с него поступают в расчетный центр автоматически. Импульсные и цифровые модули передают данные по кабельной сети, радиочастотные работают по беспроводной схеме.
Счетчики для горячей воды с импульсным модулем применяются не только в качестве самостоятельного оборудования, но и как компонент счетчиков для систем теплоснабжения.
Как выбрать место для прибора
Перед тем, как устанавливать счетчик, надо определить подходящее место расположения прибора. Для этого проводят оценку состояния трубопровода, наличие отводов от стояка. Счетчики можно монтировать и горизонтально, и вертикально. Главное, к прибору должен быть обеспечен свободный подход. Прибор устанавливают вблизи ввода трубопровода в раструб сантехники. В частном доме удаленность счетчика от выхода трубы из сантехнического устройства составляет двадцать сантиметров.
Как правило, приборы крепят к патрубкам, которые ведут к общему стояку, располагая счетчик после отсекающего крана. Самым удобным размещением считают около санузла либо мойки. Линейный участок тубы должен располагаться от места врезки прибора на расстояние, которое прописано в паспорте для прибора. Обязательным требованием является замена старых запорных элементов на современные шаровые. Для водоснабжения горячей воды из пластика применяют маркировку крана DN25, для холодной воды применяют маркировку DN15.
Когда есть смысл устанавливать счетчик
Если вы сомневаетесь, поможет ли водомер сэкономить или напротив – приведет к лишним растратам, то для начала взвесьте плюсы и минусы установки измерительного оборудования.
К примеру, если в квартире проживают двое, а зарегистрировано пятеро, то плата будет исходить из «среднего» потребления за месяц на каждого прописанного жильца. Это невыгодно, ведь если вы потребили, скажем, шесть кубов, то платить нужно будет за все двадцать. Тогда счетчик на воду действительно поможет вам существенно сократить расходы на воду.
Если фактически проживает столько же людей, сколько зарегистрировано, то установка водомера позволит сэкономить до 30%.
А есть ли случаи, когда устанавливать счетчик невыгодно? Да, они есть. Речь идет о ситуациях, когда в квартире обитает большее количество человек, чем зарегистрировано. По понятным причинам таким людям лучше платить за «среднее» потребление.
Целесообразность установки водомеров
Как восстановить сертификат на прибор, который уже установлен и опломбирован
Ремонт, продажа квартиры, смена жильцов, невнимательность и другие факторы могут стать причиной потери техпаспорта ИПУ. Попытаться получить его заново можно через службу, которая производила установку устройства. При монтаже счетчика выдается акт с указанием данных прибора (какая модель, номер, дата установки или проверки). На основании этого акта выписывается новый техпаспорт.
Другой вариант восстановление паспорта, обратиться в абонентный отдел коммунального предприятия, предоставляющего услуги. В этой организации должны храниться данные по вашей «точке», в частности, копии техпаспорта и всех актов.
Если вы являетесь новым владельцем квартиры, а старый хозяин вам не передал все сертификаты, вы также можете подать заявку на выдачу дубликата техпаспорта в службу водоканала.
Классификация счетчиков по принципу действия
Чтобы понять, как работает счетчик воды, нужно определить его тип. Рассмотрим подробнее все разновидности приборов.
Механический

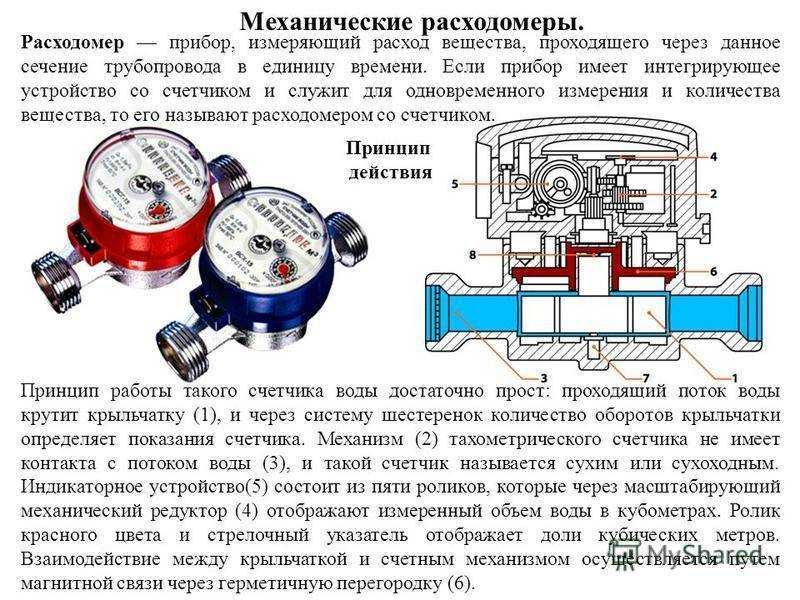

Механический водосчетчик создан по принципу водяной мельницы — поток жидкости активирует крыльчатку. При ее вращении запускается редуктор, а показатели расхода воды передаются на табло.

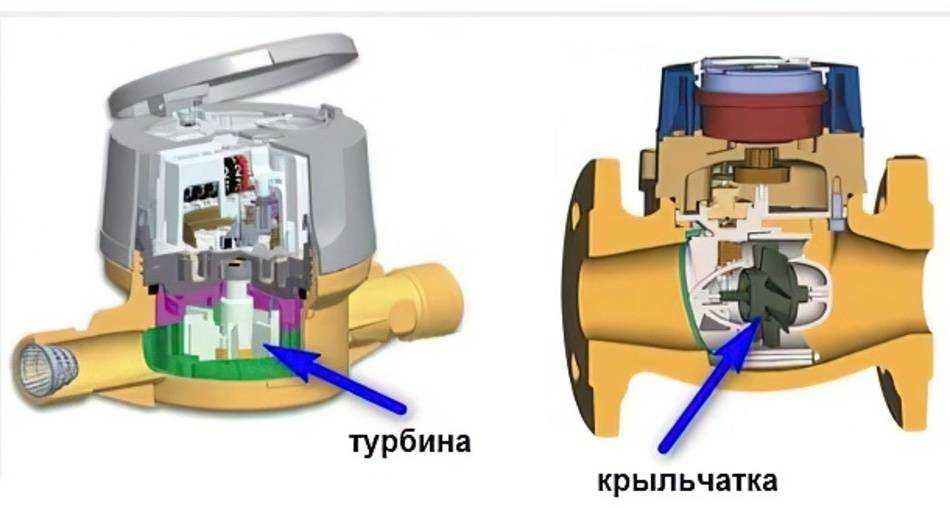

Также существует механическая модель с турбиной вместо крыльчатки. Она более точно измеряет мощные потоки воды, но не эффективна при ее небольшом потреблении.
Плюсы:
● Компактные размеры, позволяющие монтировать счетчик в любом удобном месте;
● Доступная стоимость для широкого круга потребителей;
● Незначительная погрешность в показаниях.
Минусы:
● Высокая чувствительность к примесям, которые присутствуют в воде;
● Зависимость показаний от магнитного поля;
● Изнашиваемость лопастей, из-за чего прибор необходимо часто обслуживать.
Ультразвуковой
Водомер оснащается излучателем для генерирования ультразвуковых импульсов, направляющихся через стенки труб. Эти сигналы отражаются от частиц воды и улавливаются встроенными датчиками. На основании данных параметров определяется изменение частоты сигнала и скорость потока воды. Полученные показатели преобразовывают в объем потребляемого ресурса.
Цена прибора относительно высокая, так как он оснащен передовой электронной «начинкой». Использовать его в быту нерационально. Основная сфера эксплуатации — промышленные предприятия.
Плюсы:
● Высокая точность подсчета расхода холодной и горячей воды;
● Длительный срок эксплуатации — до 15 лет;
● Опция архива, позволяющая хранить данные об измерениях за последние 12 месяцев.
Минусы:
● Неточность показателей при наличии пузырьков воздуха;
● Высокая стоимость.
Вихревой
В счетчике вихревого типа поток воды проходит по внутреннему сечению арматуры и встречает на своем пути препятствие — тело обтекания. При его преодолении создаются завихрения, которые влияют на давление жидкости — их фиксирует высокочувствительный электронный датчик. Расстояние между вихрями соответствует объему воды, протекающей по трубе за определенный период времени.
Устройство рекомендуется использовать в воде без механических примесей. В противном случае результаты измерения будут неточными.
Плюсы:
● Длительный срок эксплуатации;
● Стабильность показаний с малой погрешностью;
● Опция самоочищения проточных конструкций.
Минусы:
● Искажение показаний при условии загрязненной среды повышенной кислотности;
● Потеря давления на узких участках трубопроводной системы;
● Несовместимость с трубами малого диаметра, поскольку они не позволяют создавать регулярные завихрения.
Электромагнитный
Принцип работы счетчика воды электромагнитного типа основан на свойстве жидкости проводить ток. В конструкции имеется индукционная катушка, которая создает магнитное поле. Когда проходит водный поток, его показатели меняются. Электроды улавливают изменения и передают их на электронный блок для дальнейшей обработки.
Счетчик работает на аккумуляторе либо питается от внешнего источника с номинальным значением 10–15 В и током до 100 мА. В последнем случае встроенная батарея является резервной.
Плюсы:
● Высокая точность показаний;
● Опция архивирования данных.
Минусы:
● Сложный монтаж, если необходимо подводить источник питания;
● Восприимчивость к турбулентности потока.
Резонансный (суперстатический)
Резонансный счетчик измеряет частоту перебрасывания струи внутри расходомерного участка, который разделен на три канала. В основном установлен формирователь потока. Он направляет струю в боковые каналы.
Резонансный водосчетчик питается от электросети. Его монтаж выполняется с помощью фланцевых соединений. Предварительно на трубопровод устанавливается фильтр, который предотвращает повреждение прибора взвешенными веществами из воды.
Плюсы:
● Простая и надежная конструкция;
● Архивация сведений о водопотреблении;
● Опция самоочистки от незначительных загрязнений.
Минусы:
● Сфера применения ограничена промышленными предприятиями;
● Работа от электросети;
● Необходимость предварительного монтажа фильтра.
Технические характеристики
При покупке счетчика воды следует принимать во внимание следующие параметры:
- Присоединительный диаметр или условный проход (Ду или DN).
- Максимально допустимое давление в системе (Ру или PN). Указывается в атмосферах или барах (обе единицы идентичны).
- Максимальный расход (Qmax): предельно допустимая подача среды, которую счетчик может выдерживать кратковременно (не более часа в сутки и 200 ч за год), сохраняя точность показаний в требуемых пределах.
- Номинальный расход Qn: максимальная подача, с которой счетчик способен работать в постоянном режиме.
- Переходный расход Qt: граница, после которой меняется точность показаний прибора.
Имеет значение и минимальный расход Qmin — наименьшая подача, при которой показания счетчика остаются достаточно точными.
Монтаж водяного счетчика — процедура довольно простая, поэтому необязательно вызывать специалиста, когда можно немного сэкономить. Установка счетчиков воды своими руками — определение места установки и ввод прибора в эксплуатацию.
Все об обустройстве летнего водопровода на даче вы найдете в этом материале.
Какой выбрать, популярные модели
Среди водоизмерительных устройств можно выделить расходомеры, отличающиеся надежностью, точностью учета и длительным, безаварийным сроком эксплуатации:
- Механический счетчик холодной воды «Бетар СХВ15». Отличается возможностью горизонтального и вертикального монтажа. Гарантийный срок эксплуатации изделия 6 лет. По отзывам потребителей, прибор отрабатывает без аварии 3 гарантийных периода. Лучший по рейтингу.
- Универсальный прибор «Метер СВУ-15». Работает с температурой воды от +5 °С до + 90 °С. Счетчик российского производства. Корпус изделия защищен от влияния внешнего магнитного поля. Расходомер в короткий промежуток времени выдерживает кипящую воду.
- Счетчик, выпускаемый в Германии, ITELMA WFW20 D080. Отличает качество сборки, защита от магнитных полей, срок эксплуатации более 6 лет. Для передачи данных на удаленный офис подключаются импульсные датчики.
- Еще одна популярная модель из Германии – ITELMA WFW24 D080. Прибор отличает износостойкость пластиковых деталей, продолжительность работы, устойчивость к гидроударам. Может работать без фильтра от загрязнений в воде.
Изучив конструкции приборов учета и монтаж, используя видео-материалы и фото-схемы, можно самостоятельно выполнить установку.

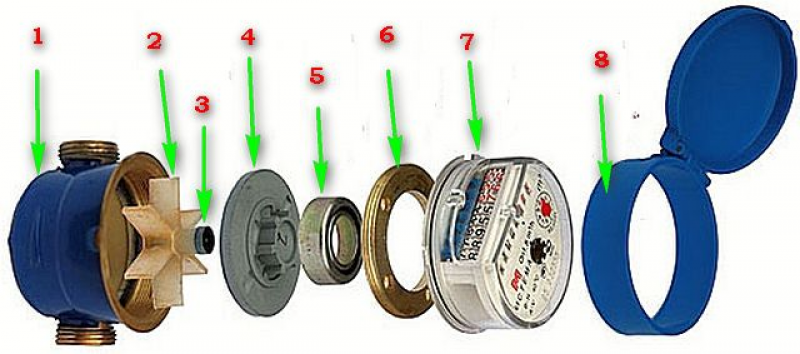

Устройство водяного счетчика с крыльчаткой
Измерители с таким механизмом рассчитаны на небольшой напор воды и незначительные ее объемы в единицу времени. Максимальная величина напора для индивидуальных приборов составляет 1,6 МПа, в некоторых моделях, это значение может быть не более 1,0 МПа. Присоединительные размеры ИПУ варьируются от 15 мм до 40 мм.
Самым распространенным вариантом, для применения в быту, считается сухоходный, одноструйный водосчетчик с крыльчаткой. Чтобы быть уверенным в корректной работе домашнего прибора, необходимо знать – как устроен счетчик на воду.

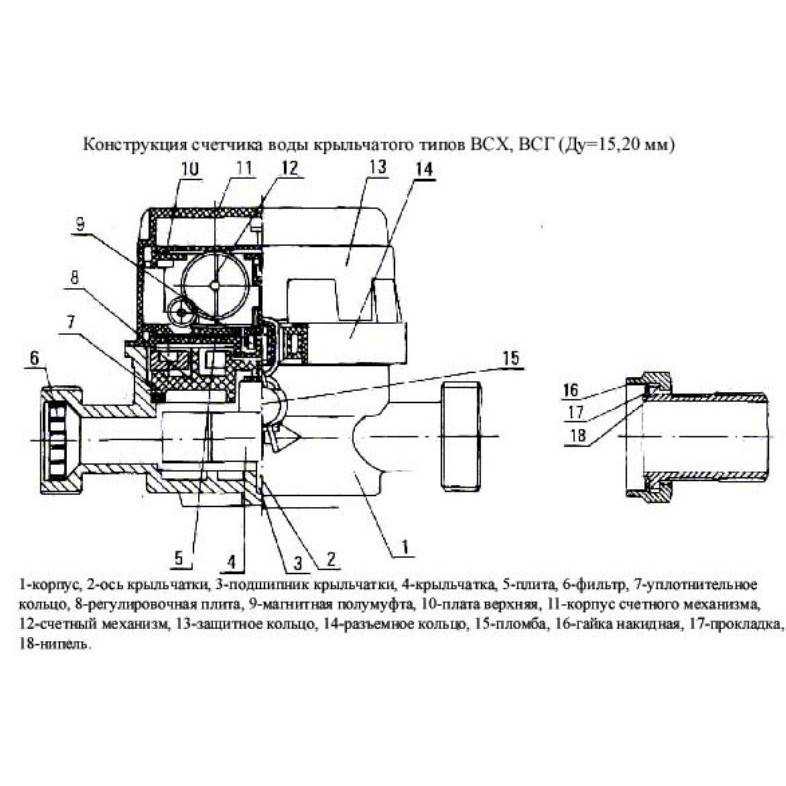

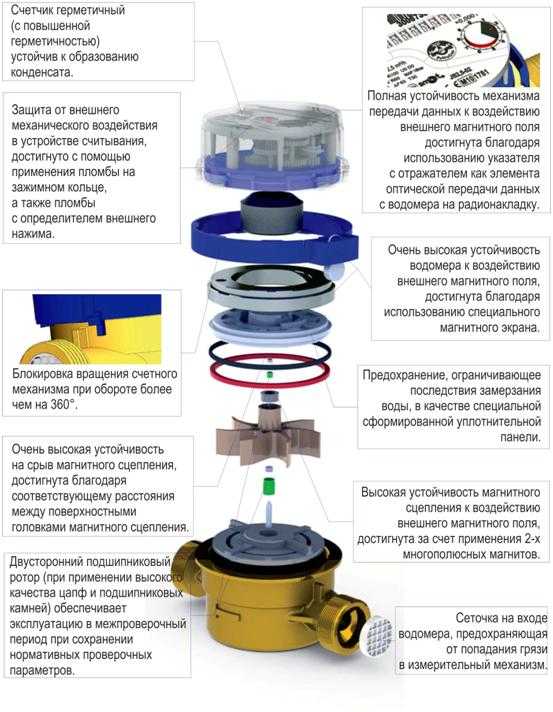

Измерительный прибор тахометрического типа состоит из двух изолированных камер. Передача вращения, из одной камеры в другую, производится бесконтактной магнитной передачей. В отсеке, присоединенному патрубками к трубопроводу, располагается многолопастной элемент. Ось крыльчатки, ориентирована перпендикулярно входящей жидкости. На конце оси, восходящей к изолирующей перегородке, смонтирован диск из магнитного материала.
В камере со счетным механизмом, ось редуктора, так же насажена на магнитную полумуфту. Воспринимаемое через магнитную связь вращение крыльчатки, масштабируется в цифровые значения роликового механизма. Способ передачи вращения, основанный на работе магнитного поля, является уязвимым местом в конструкции прибора. Движение измерительной детали может быть замедлено внешним воздействием постоянного магнита, и это привлекает недобросовестных потребителей.
Счетчики, имеющие одну камеру с расположенными в ней на единой оси механизмами измерения и считывания, называются мокроходными. Они не имеют магнитных деталей, но чутки к уровню загрязнения воды. Для повышения точности измерений, вода может подаваться в измерительную камеру не единым потоком, а предварительно разбитой через рассекатель на несколько струй. Площадь соприкосновения водного потока с лопастью крыльчатки получается больше, снижается турбулентность, и это повышает точность измерений и снижает риск преждевременного выхода из строя многоструйного прибора учета.
Какие бывают виды, типы водомерных устройств
Потребление горячей и холодной воды контролируется разными измерительными устройствами. Конструкция водомеров холодной воды рассчитана на температуру жидкости до +40 °С, а для горячей – до + 150 оС. У них разные сроки плановых проверок. Чтобы не ошибаться при установке расходомеров, применяются универсальные счетчики холодной и горячей воды, работающие в температурном диапазоне от 5 до 90 оС.
Водомерные устройства имеют конструктивные отличия и классифицируются на виды:
- механические или тахометрические, использующие крыльчатку или турбину для привода считывателя;
- ультразвуковые ;
- электромагнитные;
- вихревые;
- резонансные.
Каждый вид приборов учета, в зависимости от параметров трубопровода и жидкости, предназначен для измерения в конкретных условиях. Краткое описание принципа действия агрегатов:
1 ) У тахометрического водомера в рабочей камере движение жидкости направлено на крыльчатку, передавая информацию о потоке вращением колеса. По количеству оборотов механизм определяет кубометры протекающего потока.
2 ) Механический водомер с турбиной при вращении многозаходного вала учитывает объем проходящего потока через обороты. Счетный измерительный механизм преобразует их в кубометры потока.
3 ) Ультразвуковой вариант контроля за количеством потребления жидкости применяет способ, учитывающий разность времени ультразвуковых колебаний, проходящих по движущемуся потоку и против него. Прибор применяет два варианта учета:
- стационарный, когда ультразвуковые термодатчики на определенном расстоянии встраиваются в водовод или на трубопровод устанавливается расходомерная вставка;
- перемещаемый расходомер воды, когда ультразвуковые датчики ставятся на трубу и закрепляются хомутами или прижимной планкой.
В радиопередатчик, преобразующий сигналы датчиков, вводятся параметры трубы (диаметр, толщина стенки) и жидкости (температура), по которым определяется объем протекающего потока.
4 ) Электромагнитный способ учета основывается на взаимодействии потока и создаваемого магнитного поля. Принцип действия прибора заключается в законе электромагнитной индукции.
Жидкость, пересекающая это поле, индуцирует электродвижущую силу, прямо пропорциональную скорости движения потока. Применяются два типа преобразователей электромагнитного расходомера:
- с внешним магнитом, когда изготовленный из немагнитного материала участок трубы с внутренней изоляцией ставится между полюсами электромагнита. В стенку трубы введены два электрода, создаются условия для появления ЭДС, прямо пропорциональные объемному расходу жидкости.
- с внутренним расположением магнита и электродов в трубчатом корпусе. Электроды связаны с питающим кабелем и подключены к счетной панели.
Изменения ЭДС в устройстве снимаются электродами и передаются через специальный усилитель к отсчетной системе. Электромагнитные расходомеры выпускаются с постоянным и переменным магнитным полем. Для контроля за расходом жидкости используются агрегаты только с переменным полем.
5 ) Принцип действия вихревого водомера основан на преобразовании вихрей, образующихся за телом обтекания, ультразвуком. В корпусе расходомера за вихреобразователем помещен пьезоэлектрический излучатель с приемником.
При прохождении жидкости образовываются вихри, через которые проходит переменное напряжение от излучателя. Попадая в вихревой поток, оно преобразуется в ультразвуковые колебания. Дойдя до приемника, волна вновь преобразуется в электрический сигнал, но с частотой скорости потока жидкости.
Агрегаты просты в эксплуатации и обеспечивают точность измерений.
6 ) Резонансный аппарат состоит из расходомерного корпуса, сенсорного вычислителя и пьезоэлектрического частотного измерителя. В рабочей камере три канала, изолированных друг от друга. На входе и выходе в основной канал установлено устройство, направляющее поток воды во вспомогательные каналы. Принцип действия основан на переменном направлении жидкости основного канала во вспомогательные.
Пьезоэлектрический измеритель считывает изменения потоков в другие каналы, а вычислитель по полученным данным определяет объем жидкости.
Преимущества и недостатки счетчиков для воды
После того, как Вы установите в своей квартире счетчик для воды, практически сразу же увидите его достоинства:
- Самое главное из них это то, что с этого момента не придется оплачивать лишние кубометры воды. Если ранее приходилось платить по среднему тарифу, который рассчитан с учетом прописанных в квартире людей, даже если водой практически не пользовались, то со счетчиком Вы, сколько используете, за столько же и платите.
- Еще одно преимущество наличия водосчетчика — это возможность следить за своим расходом воды и при необходимости его контролировать. То есть, если Вы вдруг начнете потреблять воды из водопроводного крана больше, чем может потянуть семейный бюджет, то благодаря счетчику это можно будет заметить и попытаться более рационально и экономно израсходовать данный ресурс. Соответственно это положительно скажется на Вашем кошельке.
- Как уже выше говорилось, при оплате за водоснабжение по стандартному тарифу, при расчете учитывается каждый прописанный в квартире человек. Если кто-то из членов семьи проживает по другому адресу или временно отсутствует, за него все равно придется платить. А когда ведется учет объема воды, то естественно за этого жильца платить не надо.
Кроме всех достоинств, есть и некоторые недостатки установки счетчика для воды:
- Если приобрести прибор плохого качества, он может считать кубометры с погрешностью, что отразиться на сумме оплаты.
- Если счетчик поломается или повредится пломба, то начисления за период ремонта, либо до новой пломбировки будут выполняться по общему тарифу.
Установка счетчика — это нетрудоемкое дело, и оно себя, несомненно, оправдывает. Хоть Вы и понесете определенные затраты на его покупку, установку, пломбирование и проверку раз в пару лет, однако за время пользования им Вы много сэкономите.
