Как устроены регуляторы различного типа?
Устройство и принцип действия регуляторов разнится в зависимости от вида конструкции, которая бывает проточной, мембранной и поршневой.
Проточный регулятор
Принцип работы данного устройства заключается в регулировке давления при помощи сложного лабиринта с множеством тупиков и поворотов внутри. Благодаря простой конструкции и доступного материала изготовления, имеет довольно низкую стоимость. Как правило, в квартирах их не устанавливают, а чаще всего применяют в системах орошения.
Проточный регулятор давления, используемый при поливе посевов

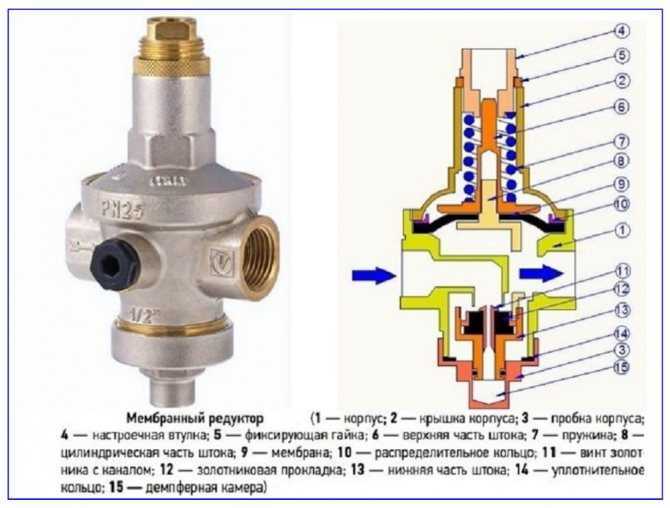

Редуктор мембранного типа
Это устройство работает за счет пружины, которая находится в герметичном корпусе. Мембранный регулятор отличается большой надежностью, неприхотливостью и легкостью регулировки напора. Рабочий расход находится, как правило, в диапазоне от 0,5 до 3 м3/ч.
Мембранный редуктор надежен, но имеет довольно высокую стоимость
Поршневой редуктор
Основной элемент данной конструкции – поршень на пружине, который в зависимости от напора либо перекрывает, либо открывает проход. Стандартный диапазон регулирования – 1-5 атм.
Единственный недостаток в устройстве поршневого редуктора – это подвижные элементы, которые подвержены довольно быстрому износу
Критерии выбора
При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан
Конструктивные особенности
Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.
Поршневой редуктор давления воды в разрезе

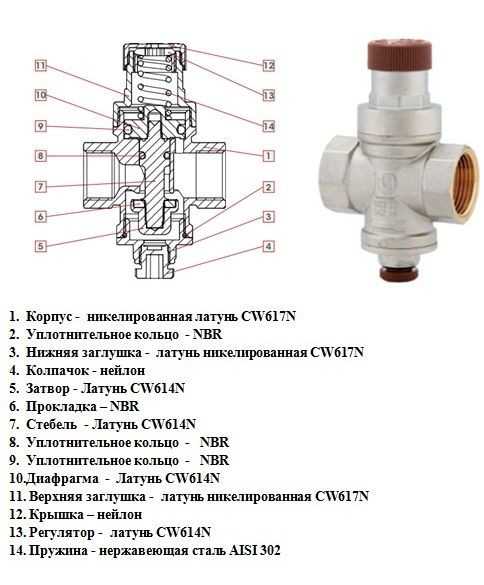

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.
Мембранный регулятор не требует обслуживания и более надежен, хоть и имеет уязвимую деталь в виде подвижной диафрагмы
Технические параметры
Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм.
Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.
Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.
Материал и качество изготовления
Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону
Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках
Типы для систем водоснабжения
Наиболее популярными и распространенными считаются три разновидности устройств: поршневые, мембранные и проточные. Первые контролируют показатели давления с помощью особых поршней, то открывающих, то снова закрывающих внутренние клапаны. Вторые оснащаются дополнительными пружинами, и те, в свою очередь, начинают отвечать за напорные значения. Как правило, они имеют специальные измерительные элементы – манометры. Считаются самыми долговечными.
Проточные модели не имеют подвижных частей, а потому могут влиять на силу напора исключительно посредством разделения водяных потоков. Их монтаж предполагает использование сторонних регуляторов.
Выбор вида определяется бытовыми особенностями жилищной площади.
Что собой представляет устройство
Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.
В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:
Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:
- Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
- Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
- Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
- Диаметр и резьба.
Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.
Установка редуктора
Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.
Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.
Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.
Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.
Виды регуляторов давления воды
По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.
Поршневые
Поршневой регулятор
Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.
К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.
Мембранные
Мембранный
Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.
Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.
Проточные
Проточный редуктор воды
Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.
Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.
Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.
Автоматические
Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.
Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.
В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.
Электронные
Электронный регулятор давления воды
Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.
Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.
Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.
Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
Принцип работы конструкции
Принцип работы редуктора давления
За стабилизацию и понижение давления инженерной коммуникации в квартирах многоэтажных домов отвечают именно редукторы. Конструктивно приборы делятся на 2 типа, что влияет на их место установки:
- регулятор «до себя» — устанавливается на трубопроводном участке перед сантехническим прибором;
- регулятор «от себя» – устанавливается на участке отвода сантехники.
В зависимости от типа устройства, его принцип работы может отличаться, однако конструкция всех моделей очень схожа:
- корпус изготавливается из латуни, чугуна, никелированной или хромированной стали;
- рабочий элемент, в роли которого выступает клапан или поршень;
- система управления бывает электронной и механической.
Редукторы типа «до себя» называются пропорциональными. Их задача – поддержание напора жидкости трубопровода в автоматическом режиме. В конструкции присутствует постоянно открытый клапан, который закрывается, как только показатель давления достигает определенного уровня. Пропускная способность такого редуктора находится в пропорциональной зависимости от отклонений установленных параметров давления. Место эксплуатации — преимущественно насосные станции и системы отопления.
Для бытовых нужд используются устройства типа «от себя». Их принцип работы схож с описанным выше вариантом. Регулировка напора выполняется посредством изменения сечения клапана: при падении давления он открывается, а при повышении – закрывается. Популярность приборы получили за счет своей простой конструкции, в которой не используются какие-либо приводы —этим объясняется их высокая надежность.
Клапан движется под воздействием энергии жидкости. При повышении давления в системе, вода действует на мембрану, что приводит к сжатию пружины. Расстояние между седлом и самим клапаном сокращается, как результат – уменьшается сечение проходного отверстия.
Поршневой тип изделия
Редукторы давления воды в системе водоснабжения бывают нескольких видов:
- Поршневые. Конструктивно это самый простой вариант. Подвижный поршень прижимается к седлу под действием пружины, жесткость которой регулируется вручную специальным вентилем на корпусе. Устройство допускается использовать в паре с установленными перед ним фильтрами очистки жидкости. В противном случае мусор, попадая под поршень, нарушает его работу. Современные модели изначально комплектуются фильтрующими устройствами.
- Мембранные – подходящий вариант для бытового использования за счет неприхотливости и высокой надежности. Пропускная способность моделей находится в пределах 0,5-3 кубометров в час. Вместо поршня, установлена подпружиненная мембрана, помещенная в герметичную камеру, что предотвращает образование засоров. Характерная черта мембранных вариантов —доступная цена.
- Проточные. Особенность этого типа редукторов – полное отсутствие подвижных элементов. Давление гасится за счет разделения потока воды на несколько более мелких. Сплетенные в своеобразные лабиринты протоки с массой поворотов снижают скорость движения жидкости естественным способом. При монтаже требуют наличия дополнительного регулятора. Применяются в основном на оросительных системах.
Некоторые современные модели редукторов напора воды оснащаются дополнениями:
- шаровыми кранами;
- воздушными подрывными кранами;
- фильтрами грубой очистки;
- манометрами.
