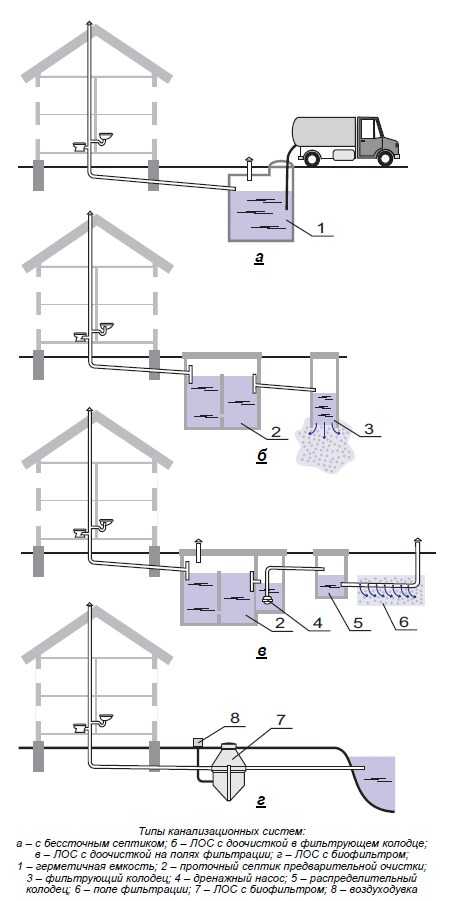

Автономные системы канализации

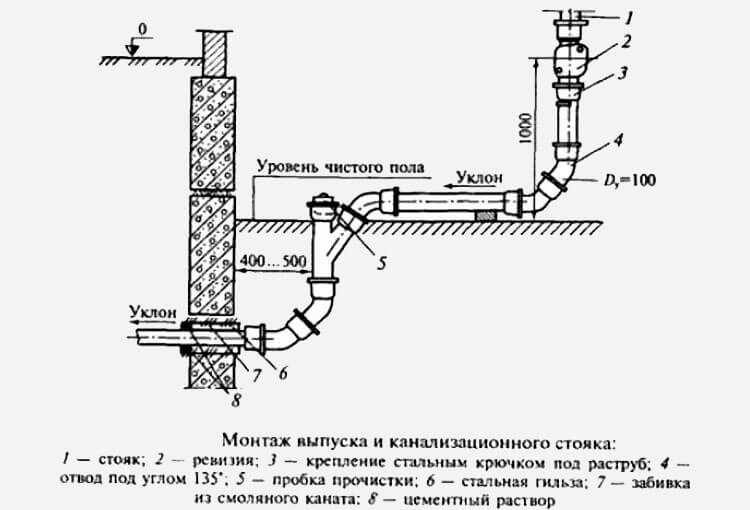

Стояк и вентиляционная система

Помимо непосредственно стояка, конструкция также должна иметь вентиляционный выход, поэтому правила установки этого элемента системы выглядят следующим образом:

Как показывает практика, оптимальным местом для установки стояка является санузел, поскольку это позволяет максимально сократить расстояние между стояком и унитазом. На центральной трубе стояка обязательно должен иметься ревизионный люк, через который при необходимости осуществляется прочистка системы. Люк желательно устанавливать на каждом этаже. Конструкцию необходимо оборудовать шумоизоляцией. В качестве решения данной проблемы хорошо выступает минеральная вата или гипсокартонная обшивка

Вентиляция – это крайне важно для канализации, и стояк позволяет обеспечить доступ воздуха в систему. Для этого верхняя часть стояка выводится над кровлей или под крышу. Отверстие трубы стоит закрыть дефлектором, чтобы предотвратить попадания в нее различной грязи

Отверстие трубы стоит закрыть дефлектором, чтобы предотвратить попадания в нее различной грязи.

Гидрозатвор для канализации

Гидрозатвор – это искусственно создаваемая водяная пробка, что препятствует попаданию неприятных канализационных запахов в помещение. Все сантехнические приборы дополнительно комплектуются устройством гидрозатвора перед подключением непосредственно к системе трубопровода. И лишь унитаз подключается к отводным канализационным линиям напрямую, поскольку имеет встроенный гидрозатвор в своей конструкции. Гидрозатвор для сантехнических приборов является сифоном, наполненным жидкостью.

Гидрозатворы бывают различных типов:

• Специальные сифоны для ванны;
• Двухоборотные;
• Трубчатые — используются для кухонных моек;
• Бутылочные;
• Гофрированные;
• Трапы.

Гидрозатворы

Особой разновидностью сифона является сухой гидрозатвор, который объединяет в одном устройстве обычный гидрозатвор и обратный клапан канализации.

Диаметр наружной канализации

Основные проблемы монтажа канализации

Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.

Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.

В большинстве случаев канализационную систему частного дома подключают к септику, а он может быть нескольких видов. Но есть ситуации, когда канализация в каркасном доме не может заканчиваться септической ямой, и приходится использовать иные сооружения.

Какие материалы применяют для наружного типа канализации.

Важным пунктом во время монтажа канализационной системы является выбор подходящего материала трубопрокатов и других элементов конструкции. По трубам передвигаются стоки, которые имеют агрессивный состав, поэтому материалы сети должны быть устойчивы к данной среде.

Внимание! Чаще всего для наружной сети канализации используют современный материал – полимер. Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика

Металлические трубопроводы требуют более трудоемкого монтажа

Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика. Металлические трубопроводы требуют более трудоемкого монтажа.

Если применяют открытый вариант прокладки, то полиэтиленовый материал не подходит, он изменяется от воздействия солнечных лучей, теряя свойства, разрушаясь. При необходимости применения труб из полиэтилена в данных условиях, требуется защитный кожух. Им могут служить старые трубы из стали.

Самым надежным вариантом считается применение трубопрокатов из поливинилхлорида. Материал имеет низкую цену, высокую прочность, устойчив к УФ-лучам. Монтаж труб прост по отношению к трубопрокатам из стали. Трубы ПВХ имеют разное соотношение сечения, длины, толщины стенки. Параметры можно найти в специальной таблице.

Трубы из поливинилхлорида могут применять для напорной и безнапорной сети.

Основные требования к внутренним сетям

Внутренняя канализационная сеть состоит из следующих элементов:

• Сантехнические приборы, при работе большинства из которых образуются стоки (исключение – полотенцесушитель);
• Разводка труб, при помощи которой обеспечивается транспортировка сточных вод от сливного  отверстия сантехнического прибора к канализационному стояку;
• Общий канализационный стояк.

Как и для наружных сетей, для внутренней канализации разработаны специальные требования, которые следует соблюдать при монтаже. Всё трубопроводное оборудование для внутренней канализации должно иметь высокую пропускную способность – это позволит избежать частой и трудоёмкой чистки канализационной сети. При этом оно должно выдерживать пробное давление, превышающее рабочее давление в канализационной сети в 1,5 раза, но не менее 0,68 МПа или примерно 7 бар, а также постоянное давление, равное рабочему давлению, но не менее 0,45 МПа или примерно 4,5 бар. Также трубы должны быть:

• Долговечными;
• Устойчивыми к низким и высоким температурам;
• Гладкими внутри – гладкая внутренняя поверхность позволяет избежать частых засоров;
• Механически и химически износостойкими;
• Прочными;
• Совместимыми с наружной канализацией.

Помимо этого, следует выбирать такие трубы, которые легко монтируются.

Типы канализации

Сливные системы для канализации частного дома бывают централизованные и автономные. Централизованная – та, которая функционирует в домах городского типа.

Она также может быть в санаторном комплексе, в поселке: канализационная труба от домового накопителя соединяется с магистралью, утилизацию осуществляют специальные службы.

В деревнях и дачных поселках чаще используется автономная (местная) канализация в частном доме: очистное сооружение находится на участке, утилизация – проблема хозяев.

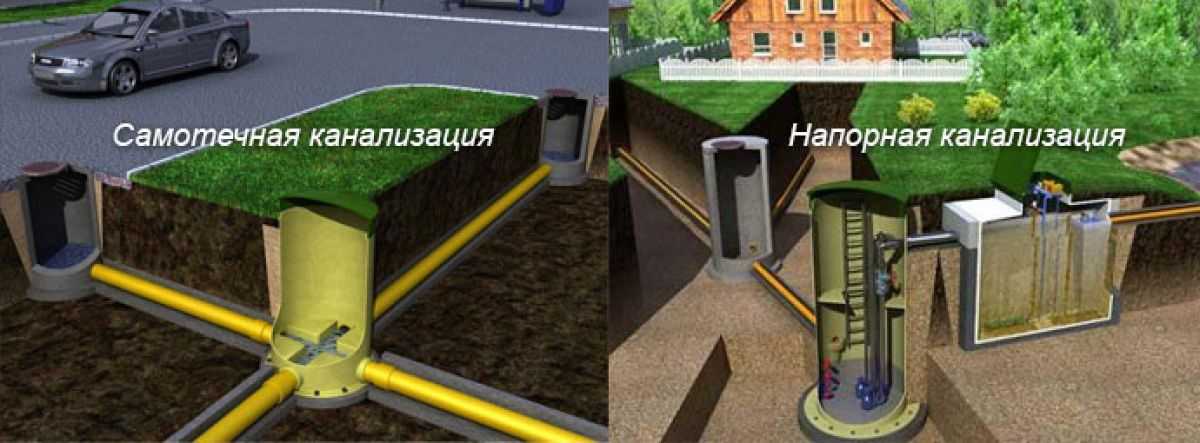

По принципу транспортировки канализация может быть самотечной и напорной.

В самотечной трубы расположены под небольшим углом, слив происходит в силу собственной тяжести жидкости; в напорной системе ток нагнетает насос.

Напорную систему устанавливают там, где самотечная невозможна:

• слив из дома находится ниже уровня транспортной магистрали;
• нет возможности обеспечить необходимый уклон труб;
• недостаточный диаметр труб;
• малая глубина заложения (например, закопать на нужную глубину трубы для канализации в частном доме невозможно из-за каменистого или скального грунта). Уличные трубы укладывают ниже уровня промерзания, в противном случае они без насоса замерзнут.

Часто используется комбинированный вариант обустройства канализации частного дома, напор + самотек. Внутри дома работает самотечная система, к магистрали или очистному сооружению массы доставляет насос.

При составлении проекта учитывают объем стока и длину напорной канализации. Исходя из этих двух величин, рассчитывают мощность насоса и размеры накопителя.

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому
ведется строительство дома и подводка коммуникаций, является проект. В нем
составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места
слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно
изложены все требования к
канализации и определены минимально допустимые расстояния между
объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня
используется актуализированная редакция СП 30.13330.2016. Она больше
соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо
от того, где и кем строится канализация,
нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов
считают, что расположение
канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в
строительных и санитарных
директивах, должны
выполняться всеми без исключения. Если система строится на участке дачного домика, требования
более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с
расстоянием от септика
до дома неоднозначен. Если минимальное значение определено четко, то
максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора
также не упоминают о максимуме. Отмечается только, что расстояние желательно
делать как можно большим. Однако, если септик находится слишком далеко,
неизбежны засоры или разморозки труб. В таких условиях система не сможет
нормально работать. Поэтому, расположение
канализации на участке должно соответствовать не только санитарным, но и
эксплуатационным требованиям.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов. Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ — для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Из чего состоит канализационная система

Итак, любой каркасный дом, который строится своими руками или силами профессионалов, должен иметь систему канализации. При этом ее монтаж нужно запланировать заранее, во время составления проекта всего дома.

Очень важно иметь готовый проект канализации до начала строительства, ведь часть труб может проходить под фундаментом, поэтому их нужно проложить заблаговременно. Если же дом построен, а оборудованной канализационной системы нет, сделать ее можно, но это будет достаточно дорогим мероприятием. Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней

Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней.

Внутреннюю канализацию начинают возводить с установки всех санузлов и построения сети труб, которые на выходе из дома соединяются в одну. Внешняя канализация состоит элементов, при помощи которых стоки доходят от дома до отстойника

При этом неважно, автономная используется система или централизованная. В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа

Кроме этого, следует упомянуть некоторые детали:

В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа. Кроме этого, следует упомянуть некоторые детали:

• элементы системы канализации каркасного дома зависят от его усадки;
• объем емкости для сбора сточных вод зависит от предназначения здания и количества проживающих людей;
• внешнюю часть канализации устанавливают по общепринятым правилам вне зависимости от типа строения.

Таким образом, канализация в каркасном доме – это совокупность всех систем, при помощи которых стоки собираются, передвигаются к месту хранения и сохраняются до окончательной утилизации.

Принципы монтажа канализации для частного дома

соединение канализационных труб стекает в стояк.

Если только планируется постройка дома, то нужно расположить санузлы и кухню рядом с местом, где канализация выводится из дома. Если дом многоэтажный, то следует располагать санузлы один под другим, для простоты установки системы.

При планировании системы стоков нужно так же обращать внимание на дополнительные факторы, которые могут повлиять на эксплуатацию в дальнейшем. Поэтому при проектировании системы канализации необходимо принимать в расчет:

Поэтому при проектировании системы канализации необходимо принимать в расчет:

• ландшафт участка — сток вод направляется вниз и конечная точка его слива должна находиться в нижней части участка;
• тип грунта — на какую глубину он промерзает и какова высота залегания грунтовых вод. От этого будет зависеть глубина закладывания трубы.

Типы систем канализации для частного дома

1. Дренажная канализационная система, предназначенная для сбора и удаления жидкости из влагонасыщенных пластов грунта.

2. Ливневая канализационная система, выполняющая функцию сбора дождевой и талой воды, ее канализацию в специальные накопительные емкости и последующий сброс в ливневую канализацию или в устройства для использования на хозяйственные нужды в засушливый период.

3. Фекальная канализация, отвечающая за сбор, очистку и утилизацию хозяйственно-фекальных стоков и продуктов жизнедеятельности человека. Предлагаем ознакомиться с статьей о том как выбрать фекальный насос для канализации в частном доме.

Любое из этих устройств выполняет специфическую функцию и имеет собственные конструктивные отличия в соответствии с назначением.

Глубина канализационных труб для септика

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом.

Прокладка труб канализации — Уклоны, соединения, диаметр и многое другое.

Правильная автономная канализация загородного дома может работать длительное время при условии качественной прокладки и правильном обслуживании.

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

• стекловата;
• минеральная вата;
• вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Правила обустройства канализации в квартире

Схема канализации

Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.

Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

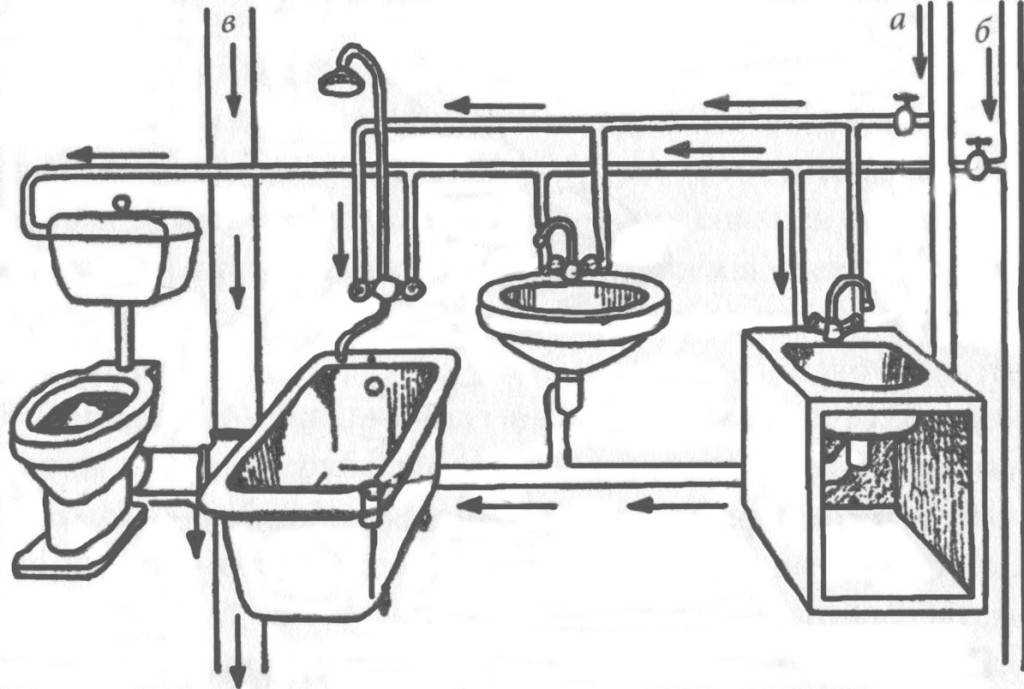

Схема канализации в квартире

С чисто технической точки зрения необходимо учесть следующие нюансы.

Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк

Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

Трубы и фитинги из пластика

Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб

Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин. Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см

Для канализационной разводки лучше применять трубы диаметром в 4-5 см

Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см

Это компенсирует увеличение длины труб при росте температуры

Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже. На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители

Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз. Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации

Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации

После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.

Как правильно должен работать септик, чтобы он не превратился в зловонную выгребную яму

Схема внутренней канализации

Безусловно, стоит начинать именно со схемы. Уже на этапе проектирования дома лучше подумать над тем, чтобы все так называемые мокрые помещения находились как можно ближе друг к другу – такой подход впоследствии упростит обустройство внутренней канализации. Схема разводки труб в частном доме индивидуальна и может выглядеть как угодно. Ниже мы представляем один из вариантов плана на этаже.

При этом учитывают, что для отвода стоков из туалета необходимо использовать трубы диаметром 100–110 мм, а их рекомендованная общая длина составляет 1 000 мм. Для так называемых серых стоков, поступающих в стояки из ванной и кухни, используются полипропиленовые (ПП) или поливинилхлоридные (ПВХ) трубы диаметром 50 мм. Повороты сети выполняются за счет сочетания двух пластиковых колен с изгибом 45 градусов, что позволяет минимизировать риск образования засора, который придется устранять в ходе эксплуатации канализации (как справиться с этой напастью, читайте здесь). Дешевле и надежнее делать ставку именно на трубы ПП или ПВХ, так как они дешевле, надежнее и долговечнее чугунных. К тому же монтаж внутренней системы при их использовании существенно упрощается.

Самым важным при проектировании является определение будущего расположения стояка или коллекторной трубы. Уже от этого, как говорится, будем «плясать» дальше.

Но все-таки давайте подробнее поговорим о том, как своими силами разработать схему канализации для частного дома. Ведь с ее помощью мы сможем объективно судить о том, сколько и чего (материалов и сантехнического оборудования) необходимо для устройства системы в целом. Всю работу лучше проводить, используя обычные листки в клеточку, но лучше все же купить пару листов «миллиметровки». Еще нам понадобятся остро заточенный карандаш, линейка и рулетка. Последовательность работы по составлению схемы можно представить следующим образом:

• составляем план дома в масштабе (используйте имеющийся или пройдитесь по всем помещениям с рулеткой и снимите все размеры);
• определяемся с расположением стояка (стояков);
• на каждом этаже в соответствии со своими потребностями условно изображаем сантехнические приборы (на этом этапе желательно знать о способе их подключения);
• изображаем на плане трубы от сантехнических приборов до стояка и фасонных частей (соединительные элементы, такие как отводы, тройники и т. д.);
• повторяем все вышеперечисленные операции для каждого этажа дома;
• определяемся с размерами стояка и фановой трубы, о которой пойдет речь ниже;
• суммируем длины всех труб внутренней канализации вплоть до выпуска;
• составляем схему внешней канализации дома, которая включает трубы от выпуска до септика или станции глубокой биологической очистки стоков и учитывает требования СанПиН 2.1.4.1110-02 и СНиП 2.04.03-85.

Снаружи трубы гладкие либо гофрированные.

Внимание! Трубы безнапорного типа устанавливают в самотечных системах. Трубы безнапорного типа из ПВХ используют для прокладки наружной канализации, которая монтируется под наклоном

Скорость течения жидкости в трубах не должна быть свыше восьми метров в секунду

Трубы безнапорного типа из ПВХ используют для прокладки наружной канализации, которая монтируется под наклоном. Скорость течения жидкости в трубах не должна быть свыше восьми метров в секунду.

Напорные трубы применяют для коммуникаций, отводящие стоки посредством насоса. Рабочее давление для труб из данного материала может быть равно минимум десяти атмосферам.

Гофрированные изделия из ПВХ используют для проблемных участков. Чтобы их установить не требуется применение спецтехники и оборудования. Трубопрокаты можно монтировать в напорных и безнапорных сетях. Для определения зависимости диаметра трубы и толщины стенки существует специальная таблица.

Иногда уместно проложить канализационную сеть из железобетонных либо асбоцементных труб. Изделия используют при монтаже крупных систем из труб большого сечения. Материал не имеет высокую прочность, их можно использовать только в безнапорных системах.

Монтаж активного септика Топас

Особых сложностей установка автономной канализации не доставит, весь процесс делится на несколько этапов:

1. Поиск места, где будет установлен септик – от фундамента построек должно быть выдержано расстояние не менее 5 метров, при этом стоит помнить про траншеи, котлован, место слива, которые необходимо вырыть.
2. Рытье котлована, размеры которого варьируются в зависимости от габаритов станции. При неустойчивом типе грунта придется установить опалубку.
3. Укладка песчаной или бетонной подушки, предотвращающей всплывание станции. Для небольших моделей устраивается подушка из песка, а для станций, рассчитанных на обслуживание большого количества пользователей – из бетона.
4. Установка станции в котлован – ручной или автоматический метод.
5. Укладка труб канализации.
6. Герметизация канализационных труб в местах их соединения с устройством. Используется специальный шнур из полипропилена, входящий в комплект к станции.
7. Подсоединение шнура электропитания, который проходит под землей в гофротрубе.
8. Засыпка грунтом – последний этап, в котором одновременно происходит заливка воды в котлован на глубину 35 см и засыпание ее песком. Станция должна быть полностью погружена в грунт, иначе нормализации внешнего давления не будет.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки

Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

О монтажных работах, способах соединения труб

Монтаж внутренних канализационных труб

Небольшие трубопроводные участки легко собрать в нужном месте, если покупатель отдал предпочтение пластиковым разновидностям труб.

Только после сборки приступают к непосредственному монтажу.

Использование резиновых прокладок способствует уплотнению соединительных элементов.

Самым сложным соединением обладают трубные участки из чугуна.

Крепления допускаются как раструбные, так и муфтовой группы.

У каждого из них имеются свои особенности:

• Раструбное устроено проще. Один отрезок трубопровода просто вставляется в другой, через так называемые раструбы. Соединение уплотняется с помощью специальных резиновых колец. Потом используют пеньку, сверху всё обмазывают битумом. Или с помощью цементного раствора.
• Работа с муфтовыми соединениями считается более трудоёмкой. Они используются гораздо реже, ведь обязательно требуют применения специальных навыков.

Даже начинающие мастера справятся с монтажом пластиковых канализаций.

• На одном из концов трубы есть конец уплотнения с муфтой, на другом – небольшой срез с фаской.
• Труба вставляется в муфту до самого упора. А потом вытаскивается, но только на полтора сантиметра.
• Система приобретает дополнительную герметичность благодаря резиновым кольцам.
• Там, где есть соединение, появляются демпферные затворы. Благодаря чему появляется дополнительная защита от линейного расширения в трубах. Об этом говорится и в таких документах, как СНиП. Канализация, внутренние сети, очистка – всё должно подчиняться требованиям стандарта.
