Чугунные
Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.
Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.
Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:
- ДМ — водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка — 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
- ДБ — прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
- ДК — круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка — 15 тонн.
И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.
Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:
- хорошую пропускную способность — в единицу времени через них проходят значительные объемы жидкости;
- высокую прочность и возможность выдерживать повышенные физические нагрузки;
- продолжительный период эксплуатации данного материала;
- доступную стоимость;
- высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
- экологичность и полная безопасность для здоровья людей и окружающей природной среды.
Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:
- большой вес продукции;
- в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
- для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.
В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота — 120 миллиметров и ширина 470 миллиметров.

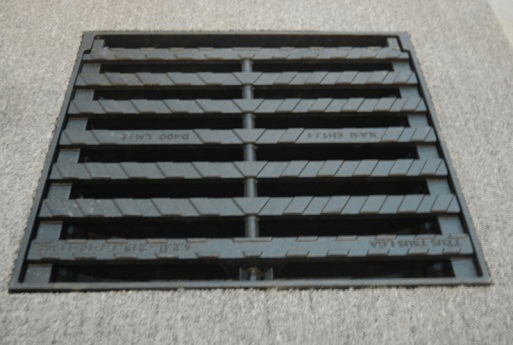

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.
Виды дождеприемников
Для участков с высокоинтенсивной нагрузкой, таких как автомобильные дороги, промышленные объекты, набережные и пр., используют дождеприемники из бетона или металла. В остальных случаях, к примеру, на приусадебных участках, применяются изделия из пластика или полимеров.
Теперь подробней рассмотрим особенности каждого типа водоприемников.
Из пластика

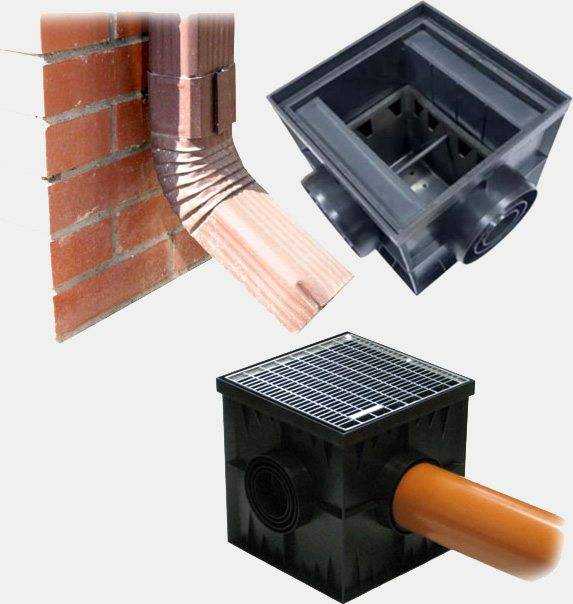

Пластиковые дождеприемники являются отличным вариантом для установки под балконами домов, возле гаражей, или, как было сказано выше, для обустройства ливневых канализаций на приусадебных участках. Важным преимуществом пластикового изделия является возможность устанавливать колодцы друг на друга, благодаря чему имеется возможность углубить канализационную отводящую трубу.
Кроме того, сборная конструкция позволяет использовать дождеприемник в качестве дренажного колодца.
Но помимо этого, изделие обладает рядом других достоинств, среди которых можно выделить:
- Небольшой вес конструкции, благодаря чему ее не сложно перевозить;
- Благодаря гладкой поверхности, на стенках не задерживается грязь, поэтому необходимость чистки колодца возникает гораздо реже, если сравнивать его с бетонным аналогом.
- Простота монтажа, что обусловлено небольшим весом. Установить такой колодец своими руками не составит особого труда. К тому же пластиковые дождеприемники, как правило, поставляются со всеми необходимыми элементами для их установки и эксплуатации.
- Морозостойкость – изделие не боится морозов и больших перепадов температур.
- Колодцы выполнены из высокопрочной пластмассы, благодаря чему они могут выдерживать высокое давление. Кроме того, они не поддаются воздействиям различных активных химических веществ.
- Невысокая цена.
- Экологическая безопасность.

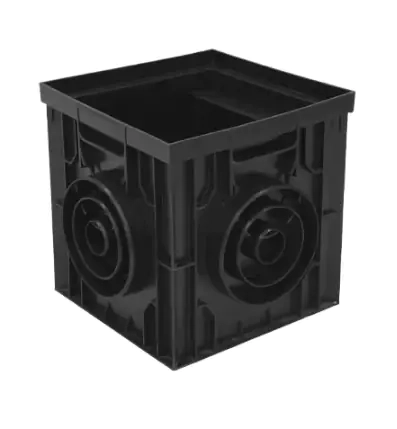

На фото — пластиковый дождеприемный колодец
Благодаря всем этим свойствам, сфера применения пластиковых дренажных систем растет с каждым днем. В последнее время они активно применяются в парках, скверах, а также на автомобильных стоянках.
Металлические
Не менее распространенными являются и металлические колодцы для ливневых систем, которые существуют разных форм и размеров. Особенно часто их применяют на участках большого скопления сточных вод, где имеется большая нагрузка на поверхность.
Размер дождеприемного колодца напрямую зависит от количества воды, на которое он рассчитан.
К достоинствам таких изделий можно отнести следующие моменты:
- Способность противостоять различным негативным воздействиям окружающей среды.
- Способность выдерживать большой вес.
- Кроме того, такие колодцы отличаются хорошей долговечностью.
Однако, не смотря на все эти преимущества, металлические конструкции редко применяют для частного использования, что связано с некоторыми их недостатками:
- Стоимость изделия в несколько раз превышает цену аналогичного колодца из полимера.
- Большой вес конструкции.
- Неустойчивость к коррозии.
Бетонные дождеприемники
Бетонные
Бетонный дождеприемный колодец представляет собой капитальное сооружение, которое возводится, как правило, из сборных железобетонных элементов. Обычно такие конструкции используют в промышленных целях.
На частных усадьбах устанавливать бетонные колодцы не имеет смысла ввиду некоторых их недостатков:
- Большой вес, соответственно, усложняется их транспортировка.
- Для монтажа необходимо задействовать строительную технику.
- Высокая стоимость.

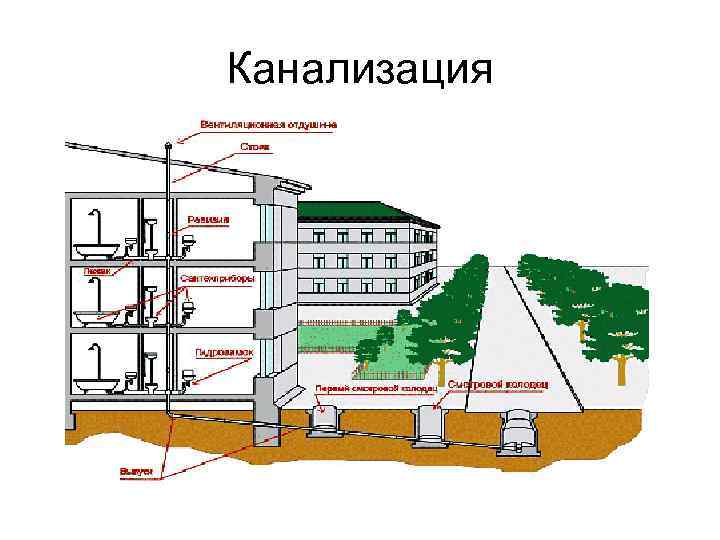

Колодцы ливневой канализации
Правила устройства водоотвода в многоэтажном доме
Водосток на плоской кровле должен при любых погодных условиях выполнять свою основную функцию – эффективное удаление воды с поверхности крыши. Ливневую канализацию нельзя устраивать у стен здания, такое положение будет способствовать их промерзанию. Рекомендуется водостоки располагать параллельно продольной оси здания.
Далее мы рассмотрим устройство подробнее.
- Перед устройством бетонной стяжки всю поверхность крыши нужно разделить на зоны площадью 160-200 квадратных метров. В центре каждой зоны должен находиться стояк с водоприемником.
- Уклон от краев зоны к воронке должен составлять не менее 1 – 2 градусов, что обеспечивает стекание воды в воронку с нужной производительностью.
- От стояка устраивается подземный водоотвод к коллектору водосбора.
- Для водосточной системы ливневой канализации в многоэтажных домах применяются трубы диаметром 100, 140 или 180 миллиметров из различных материалов. Их длина должна составлять 70 или 138 миллиметров, что регламентируется нормами проектирования.
- Размер поперечного разреза трубы подбирается так, чтобы 1,0 — 1,2 активной плоскости выводил воду с квадратного метра поверхности крыши.
- Настил крыши должен быть водонепроницаемым, что достигается с помощью использования битумных и резинобитумных материалов. Хорошие результаты по водонепроницаемости дает применение рулонных наплавляемых материалов, производимых именно для устройства надежных кровель.
Пластиковые дождеприемники
Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:
- Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
- Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
- Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
- Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
- Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
- В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.
Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки
Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:
- Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
- Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
- Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
- Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
- Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
- Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
- Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.
Рис. 10 Дождеприемная система из лотков – схема расположения
Какие бывают дождеприемники
Дождеприемники подразделяются на три вида: бетонные, металлические и пластиковые:
- Первые два вида, как правило, устанавливаются на дорогах, набережных, промышленных предприятиях — там, где нагрузка на колодец будет максимальной.
- Пластиковые обычно используются на загородных участках.
- Различаются дождеприемники и по размерам — он выбирается также в зависимости от предполагаемой нагрузки: чем сильнее ожидается поток воды, тем шире требуется колодец.
Рассмотрим каждый вид дождевых колодцев поподробнее, чтобы понять, для каких целей подходит каждый из них. Более детально их можно увидеть на фото. Инструкция по применению поможет наиболее правильно его выбрать.
Есть и унифицированные колодцы, к примеру дождеприемный колодец вд 8, здесь тоже надо подбирать в зависимости от самой конфигурации и способа очистки.
Пластиковые дождеприемники
Дождеприемный колодец из пластика или полимерного материала удобно применять для отвода стоков на территории с умеренными объемами сточных вод — это может быть дачный участок или гаражная площадка.Достоинств у пластикового колодца много:

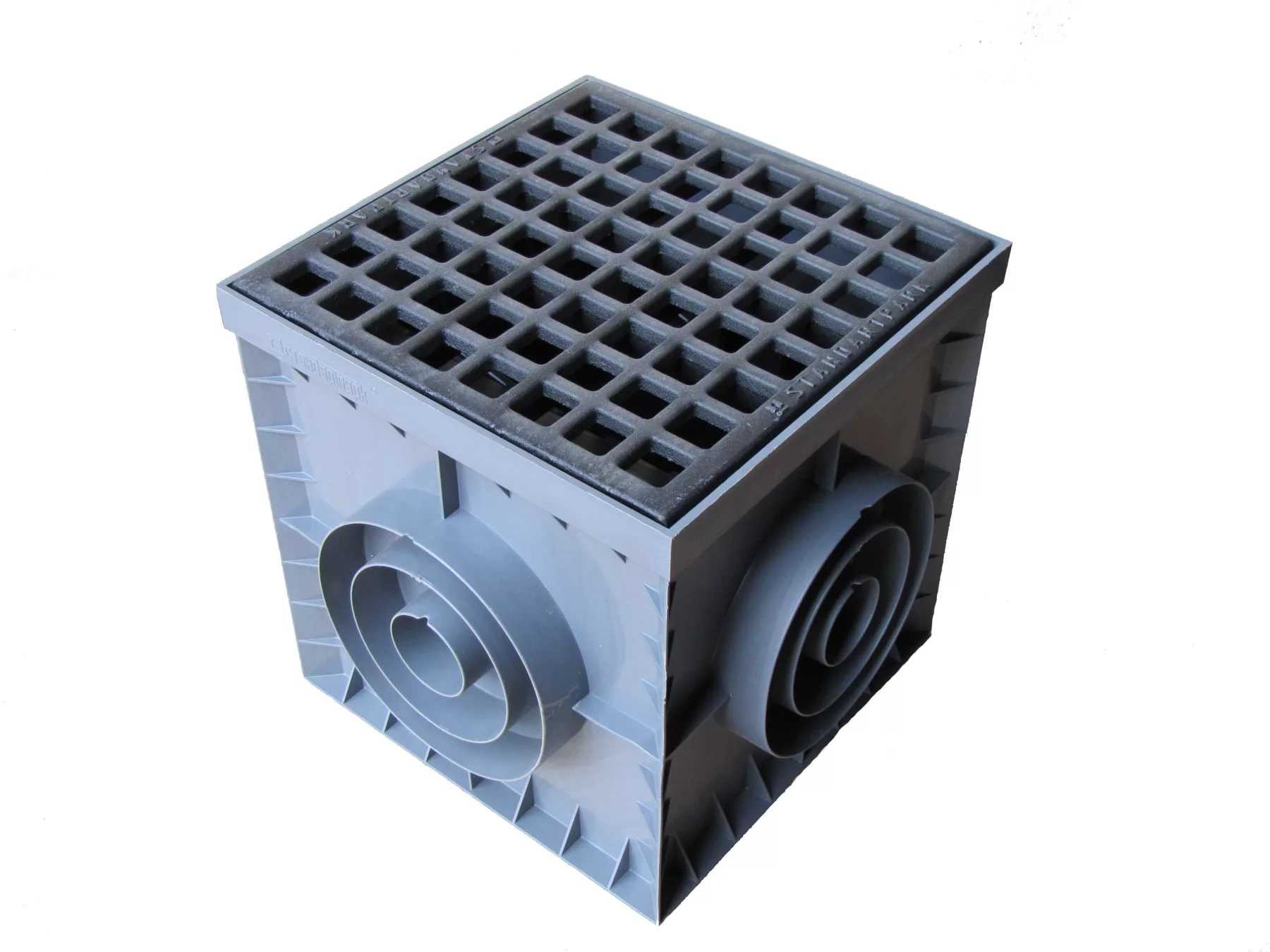

Пластиковый дождеприемник
- Небольшой вес конструкции — ее не только легко перевезти от магазина до участка, но и можно установить самостоятельно, учитывая, что все необходимые комплектующие уже входят в набор;
- Устойчивость к перепадам температур — качественный пластик одинаково хорошо переносит жару и холод, что обеспечивает долговечность колодца;
- Гладкость материала — благодаря этому грязь не зацепляется за стенки пластикового колодца, не накапливается, и чистить его приходится реже, да и неприятный запах гораздо слабее;
- Прочность — конструкция хорошо переносит давление сточных вод, а кроме того, пластик не деформируется под воздействием химикатов;
- Экологичность — пластик не поддается коррозии, не разрушается, а значит, не выделяет вредных отходов;
- Цена — пластиковый дождеприемник гораздо экономичнее металлического или тем более бетонного.
Кроме того, пластиковые дождеприемники можно устанавливать друг на друга, что позволяет при необходимости глубже заложить отводную трубу канализации. Разборную конструкцию реально использовать и в качестве дренажного колодца.
При своих достоинствах пластиковые колодцы уже давно перестали быть элементом только дачных участков — их активно используют и в других местах, например, на автостоянках, в парках, в скверах.
Металлические дождеприемники
Дождеприемники из металла популярностью не уступают пластиковым, ведь они:
Дождеприемник из металла
- Долговечны;
- Устойчивы к любым погодным условиям и воздействию химикатов;
- Очень прочны и спокойно выносят большие нагрузки.
Но есть у них и недостатки: во-первых, металлический дождеприемник много весит и стоит гораздо дороже пластикового, а во-вторых, металл довольно быстро разъедает коррозия. Поэтому такие конструкции чаще используются, к примеру, на улицах, и реже — в частных владениях, где у хозяев нет ни средств, ни возможности как следует ухаживать за колодцем.
Бетонные дождеприемники
Дождеприемники из железобетона и вовсе практически невозможно увидеть где-то, кроме как на промышленных предприятиях. Они делаются из сборных жб элементов.Ставить такой монументальный колодец на собственном участке просто не имеет смысла:
Дождеприемник из бетона
- Он стоит огромных денег;
- Для перевозки требуется специальный транспорт;
- Для монтажа нужны рабочие со строительной техникой.

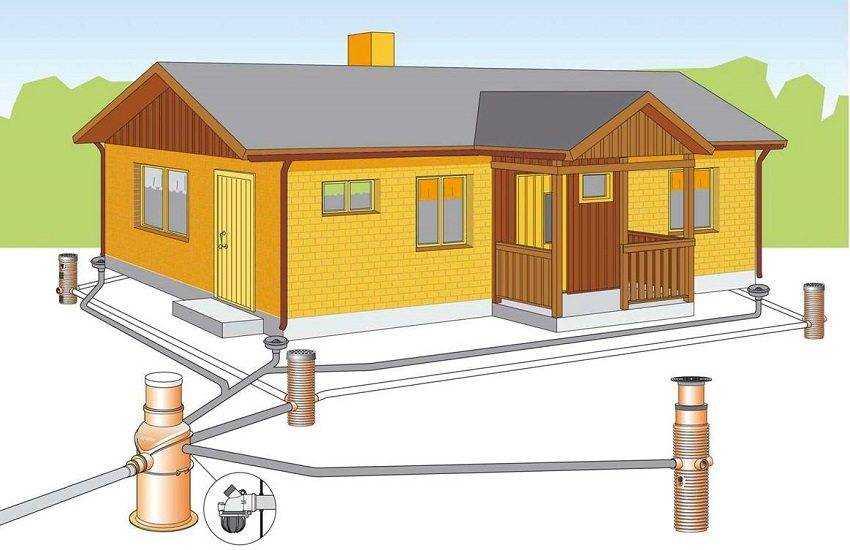

Элементы ливневой канализации
Современная ливневка более совершенна, если сравнивать ее с системами прошлых десятилетий. Изделия есть в продаже в строительных магазинах, установить конструкцию можно за 1 день.
Перед началом работ нужно создать типовой проект ливневой канализации, она состоит из следующих частей:
- Водоприемник. Его устанавливают в тех местах, где происходит скопление воды. Это могут быть участки дорог и тротуаров, на которые выходят водосточные трубы, площадки возле скважин и других объектов.
- Желоба, их может быть 5-7. Иногда их роль могут выполнять каналы. По желобам вода попадает в колодец для сточных вод.
- Пескоуловители. Они нужны для того, чтобы очистить воду, тогда песок не засорит канализацию.
- Канализационные трубы.
- Пластиковые или чугунные дождеприемные колодцы, в которые поступает очищенная вода. Заранее купите фильтрующий патрон для дождеприемного колодца.
Когда идет дождь, вода с крыш уходит по желобам. Она очищается, а затем попадает в трубы. Потом сточные воды уходят в дождеприемник, который оборудован фильтром. Стоки, проходя через него, очищаются второй раз. Потом вода уходит по трубам в расположенный под землей дождеприемный колодец с решеткой.
Дождеприемник собирает не только воду с крыш зданий, но и ту, которая стекает по дорогам
Он является важной частью канализации. Этот элемент системы легко установить и заменить, если в этом возникнет необходимость
Конструктивные особенности дождеприемника
Пожалуй, самые распространенные конструкции водоотводов – это стандартные изделия из одной камеры с решеткой прямоугольной формы вверху. Решетка имеет щели или отверстия, напоминающие пчелиные соты.
Иногда может понадобиться монтаж и использование конструкций усиленного типа. Часто в таких целях применятся конструкции, изготовленные из армированного бетона или специального полимербетона. Здесь классы нагрузки максимальны.
Такие системы могут быть изготовлены из нескольких частей или секций. Часто секции располагаются вертикально. Это может пригодиться для увеличения производительности в тех местах, где высокая производительность ливневой канализации просто необходима.
Часто дождеприемники как бы врезают в схему системы ливневой канализации. Их роль – улавливание песка. Эта конструкции нередко усиливается с помощью крепежа с анкером или же полосами из металла.
Если появляется необходимость отвода воды с автомобильных трасс или с улиц, то здесь используют специальные бордюры, которые исполняют роль дождеприемников. Эти бордюры очень удачно вписаны в дорожную инфраструктуру и саму конструкцию дороги.
Решетка, которая устанавливается вертикально, наравне с обычными дорожными бордюрами, никак не нарушает целостность проезжей части, а кроме этого, на нее не воздействуют механические нагрузки от автомобилей.
Все существующие на сегодня дождеприемники, выполненные в виде бордюров, оснащены специальным люком. Это позволяет использовать эти системы как смотровые колодцы.
Для того чтобы собрать дождевую воду, частенько применяются различные специальные дождеприемники – колодцы с верхней решеткой из чугуна вместо люка.
Такие решетки кроме основной своей задачи часто выполняют и декоративную функцию.
Дренаж участка: как выбрать дождеприемник
Модели дождеприемников разделяют по форме, материалу, номинальной нагрузке и объему вод, поступающих посуточно в ливневую канализацию.
Модели точечных дождеприемников по форме
- Вертикальный — предназначен для монтажа под водосточной трубой. Вместо решетки — отверстие для соединения с системой кровельного водоотведения.
- Закрытый резервуар квадратного, прямоугольного, или круглого сечения с отводами для труб или желобов.
Форма дождеприемника не имеет значения. Главное, чтобы он подходил по расчетным нагрузкам, диаметр патрубков подходил к остальным элементам системы водоотведения и сочетался по стилистике с конструкцией фундамента и отмостки.

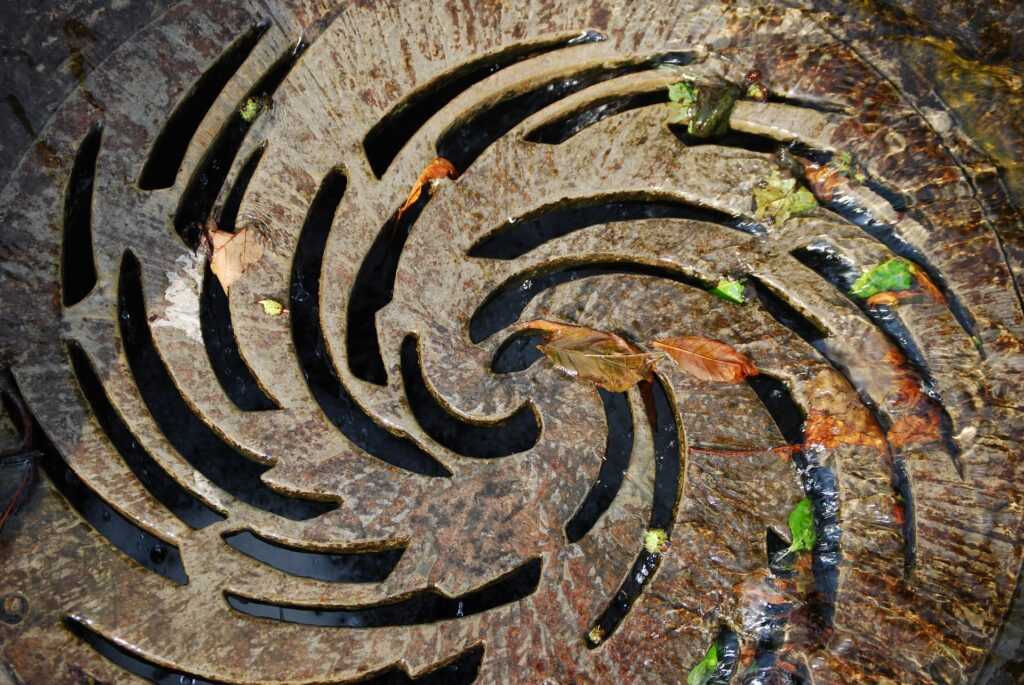

Помимо стандартных существуют дизайнерские варианты решеток
Дренаж участка: материал дождеприемника
Пластиковый
Чугунный
Бетонный
| Характеристика | Пластик | Чугун | Бетонный + чугунная решетка | Полимербетон с пластиковыми отводами |
|---|---|---|---|---|
| Стоимость | Эконом-вариант | Высокая | Высокая | Средняя |
| Прочность | Устойчив к перепаду температур, химическим веществам. Возможна разгерметизация емкости при повышенных нагрузках. Нагрузка от 1,5 пластиковой армированной решетки до 90 т. с чугунной решеткой | Высокая, большой срок службы, устойчивость к перепадам температур, антигололедным реагентам. Подвержен коррозии Выдерживает вес от 80 кг до 15 тонн | Устойчив к перепаду температур, химическим веществам, весу 30-90 т. Справляется с большим объемам воды. | Высокая, толщина стенки 20 мм. Выдержит повышенный напор воды, нагрузку от 15 до 40 т. |
| Экологичность | 100%, не выделяет в грунт токсические вещества | 100% экологичность. | 100% экологичность | 100% |
| Вес | Легкий, не требует спецтехники | Высокий. Потребуется спецтехника для монтажа | Высокий, установка с использованием грузоподъемной техники | Легкий |
| Сфера применения | Частное домовладение, небольшое количество осадков | Промышленные объекты, городская инфраструктура, частное домовладение | Автомагистрали, аэропорты, пром. зоны, АЗС | Частное домовладение — высокая интенсивность осадков |
Характеристики и особенности дождеприёмников из разных материалов
Как номинальная нагрузка влияет на выбор дождеприемника
Параметры дождеприемников определены:
- ГОСТ 26008-83 Дождеприемники чугунные для колодцев. Технические условия;
- ГОСТ3634-99 Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия;
- ГОСТ 1855-55 Отливки из серого чугуна. Допускаемые отклонения по размерам и весу и припуски на механическую обработку.
| Индекс | Номинальная нагрузка, т | Масса, кг | Место установки |
|---|---|---|---|
| Д | 1,5 | От 30 | Пешеходная зона |
| ДБ1 / ДБ2 | 12,5 | От 50 / 85 | Автостоянки, проезжая часть городских дорог |
| ДМ1 / ДМ2 | 25 | От 60 / 100 | Магистральные автодороги, автостоянки, проезжие части городских дорог |
| ДС1 / ДС2 | 40 | От 80 / 130 | Аэродромы, доки |
Технические характеристики дождеприемников в зависимости от номинальной нагрузки
Для благоустройства загородного дома чаще всего применяют дождеприемники с индексом Д и ДБ1, на придомовой парковке — модели повышенной прочности ДС 1 и ДС2.
Места расположения и требования
Дождеприемники устанавливаются в следующих местах:
- под водосточными трубами зданий;
- по краям автомобильных дорог;
- перед входом в здание;
- в местах пересечения уклонов (естественных или искусственных).
К дождеприемникам для ливневой канализации предъявляются определенные требования:
- Их пропускная способность должна способствовать полному отводу воды с крыш зданий и рядом расположенной территории.
- Устойчивость к механическим повреждениям. В процессе эксплуатации конструкция подвергается определенным нагрузкам, которые она должна выдерживать.
- Устойчивость к воздействиям окружающей среды. В этом случае важна устойчивость к коррозии (для металлических конструкций).
- Удачное сочетание с окружающим ландшафтом.
Монтаж дождеприемника проводится при устройстве общей ливневой канализации на участке либо на этапе сооружения отмостки вокруг дома
Расчет объема, глубины и уклона
Чтобы защитить жилой дом, хозяйственные постройки и сам участок от подтопления, заиливания и грязевых потоков после дождя, необходимо сделать правильный расчет ливневой канализации. Вся вода, которая попадает на участок, должна уходить в ливневки, дождеприемники и желоба.
Выбор габаритов дождеприемника и других его параметров нужно начинать, учитывая особенности канализационной системы и следующие данные.
- глубина прокладки каналов;
- объем отводимых стоков;
- уклон каналов.
Исходя из этих параметров, определяется тип ливневой канализации и выбор дождеприемника.
Расчет глубины прокладки каналов. Если диаметр подземного трубопровода не превышает 0,5 м, то прокладка ливневой канализации осуществляется до уровня 30 см. При большем сечении каналов глубина заложения ливневой канализации в частном доме возрастает до 70 см.
Если на территории уже проложена система дренажа, то ливневую канализацию в частном доме располагают выше этой системы.
Расчет объема стоков, отводимых с участка. Чтобы вычислить объем стоков, необходимо руководствоваться следующей формулой:
Расчет уклона каналов. Верно подобранный уклон гарантирует свободное протекание жидкости по трубопроводу под действием физических законов.
Необходимый уклон ливневой канализации определяется в зависимости от диаметра используемых труб.
Если трубы имеют диаметр 20 см, то учитывается коэффициент 0,007. То есть, 7 мм на погонный метр трубы. При диаметре 15 см коэффициент составит 0,008. Уклон каналов в открытой системе колеблется в пределах 0,003-0,005 (это 3-5 мм).
А вот трубы, соединяемые с дождеприемниками и ливневыми колодцами, должны иметь на каждый погонный метр 2 см уклона.
На выбор дождеприемника также влияет интенсивность осадков, общие климатические условия, тип грунта и максимальная нагрузка.
Цены на чугунные дождеприемники ↑
| Наименование дождеприемника | Параметры | Размеры | Цена, руб. |
| Дождеприемник прямоугольный малого типа Д (А15) | Номинальная механическая нагрузка – 1,5 т. Вес – 27,4 кг. Комплектация: корпус и решетка |
Все изделие: 456х460х60 мм. Проем: 326х322 мм. |
1315 |
| Дождеприемник прямоугольный большого типа ДБ1 (В125) | Номинальная механическая нагрузка – 12,5 т Вес – 51,8 кг Комплектация: корпус и решетка |
Все изделие: 634х414х95 мм Проем: 310х490 мм |
2631 |
| Дождеприемник прямоугольный большого типа ДБ2 (В125) | Номинальная механическая нагрузка – 12,5 т Вес – 87,0 кг Комплектация: корпус и решетка |
Все изделие: 943х473х100 мм Проем: 370х770 мм |
4153 |
| Дождеприемник круглый ДК2 (В150) | Номинальная механическая нагрузка – 15 т Вес – 101 кг Комплектация: корпус и решетка |
Диаметр всего изделия: 870 мм Толщина: 105 мм Проем в диаметре: 600 мм |
4248 |
Стоимость дождеприемников может лишь отличаться из-за производителя или региона страны, где ведется их продажа. Также цена на чугунную продукцию дождеприемников для ливневой канализации может меняться и по другим причинам.
Если продукция изготавливалась не стандартная, тогда цены на одну и ту же продукцию могут несущественно отличаться.
Дождеприемники необходимы в системе ливневой канализации, иначе без них невозможны стоки водных потоков.
Ведь талая или дождевая вода попросту будет скапливаться на тротуарах, автодорогах или парковых дорожках, затрудняя передвижение пешеходов или автомобилей.
Поэтому при выборе такой конструкции следует всегда обращать внимание на номинальную нагрузку изделия
Элементы конструкции дождеприемников
Правильное устройство ливневой канализации невозможно без присутствия в системе дождеприемника. Именно в эту конструкцию попадают стоки из труб или желобов. Приемник для дождевой воды представляет собой сложное приспособление овальной или прямоугольной формы. Конструкция состоит из нескольких компонентов.
Стандартные дождеприемники для ливневой канализации включают следующие конструктивные элементы:
- Решетка — прикрывает систему сверху и выполняет функцию первичного фильтра, предотвращая попадание крупного мусора в канализационный механизм. Также предназначается защиты человека от возможных травм и декоративных целей.
- Дождеприемник — конструкция для сбора и направления стоков в систему водоотведения.
- Фильтр-пескоулавливатель — имеется не во всех моделях. Необходим для отсеивания мелких частиц почвы, песка и другого мусора.
Пескоуловитель для ливневой канализации — это камера‚ которая устанавливается за точечными дождеприемниками в местах сброса стоков в подземные трубы. Так как фильтр располагается ниже лотка дождевого приемника, то частицы мелкого мусора опускаются на дно устройства, а жидкость проходит дальше по желобу.
При этом поток воды, попадая в песколовку, снижает свою скорость. По сути, пескоулавливатель – это ловушка с большим количеством камер, которые располагаются горизонтально или вертикально.
Виды дождеприемников для ливневой канализации
Форма дождеприемника бывает разной. Различают следующие основные виды дождеприёмников:
- Прямоугольные. Такие дождеприемники обычно устанавливают на автодорогах, улицах, переходах для пешеходов, водосточных каналах в качестве дополнения. Устройство монтируется на колодце ливневой канализации, а рамка иногда заливается бетоном.
- Круглый. Чаще всего устанавливается на колодцах для сбора ливневых вод. Данная разновидность способна выдерживать большие нагрузки класса B, перепады температуры и другие негативные воздействия окружающей среды. Для монтажа применяют специальный крепеж.
- Дождеприемник с обрамлением. Предназначен для точечного дренажа и локального приема дождевых и талых вод. Способен выдерживать нагрузки класса C, поэтому имеет дополнительные возможности использования в условиях повышенного давления, к примеру, на автомагистралях.
Круглая форма устанавливается труднее, так как для нее нужно рыть круглую траншею. Прямоугольные же можно установить без всяких усилий. При этом установку нужно осуществить параллельно с монтажом дорожного покрытия, тогда никаких сложностей не будет. В случае если дождеприемник устанавливается после монтажа дорожного покрытия и облагораживания территории, то лучше выбрать квадратную форму.
Рекомендации по установке дождеприемников
Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода. Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.
Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».
Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.
Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.
Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.
Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты. Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!
Если это условие соблюдено, то система установлена правильно!
Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!
Критерии выбора конструкции и проектирование системы водоотвода
Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:
- максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
- коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
- площадь территории, с которой будет отводиться вода.
По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.
Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока
Разновидности
Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:
Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.
Из чугуна
Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:
Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:
- Проезжая часть.
- Автомобильные заправки.
- Авто стоянки.
- Автомагистрали.
- Пешеходные зоны.
Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.
Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.
Из пластика
Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.
По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:
- A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
- B – 12,5 т. Для гаражных и парковочных сооружений.
- C – до 25 т. Используются на автомагистралях и автомобильных заправках.
- D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
- E – до 60 т. Стоянки грузовой техники.
- F – до 90 т. Используется в месте передвижения массивной спецтехники.
Из полимербетона
Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.
Как выбрать
Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:
- Предполагаемое количество осадков в вашей местности и их интенсивность.
- Площадь дождесборной системы.
- Особенности ландшафта придомовой территории.
Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.
