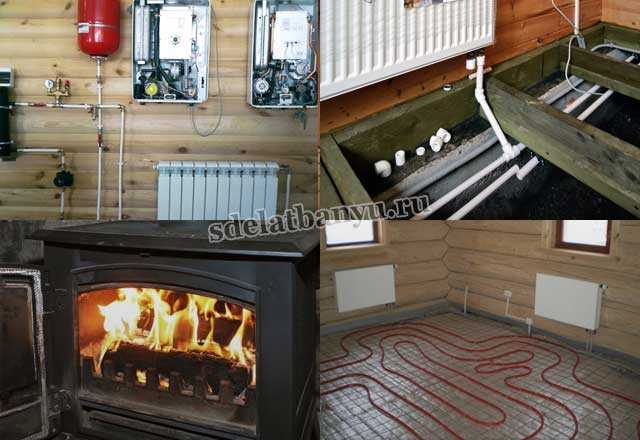

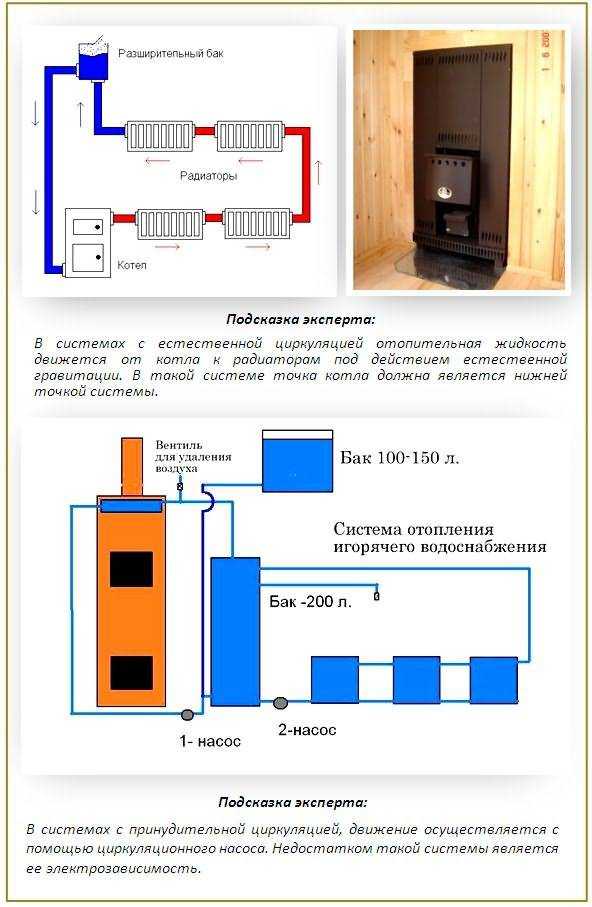

Конструктивные особенности системы отопления в бане от печи конструктивные особенности системы отопления в бане от печи

Самостоятельное изготовление

Некоторые пользователи предпочитают изготавливать бойлеры на дровах своими руками, что возможно лишь при наличии нужных инструментов и практических навыков.

При самостоятельной сборке отопительного агрегата обязательно рассматривается наиболее трудоемкий вариант исполнения, с которым приходится сталкиваться в отсутствие водопроводной системы.

Сам нагревательный агрегат должен устанавливаться на хорошо выровненной и достаточно жесткой площадке, обеспечивающей устойчивое положение. Для его монтажа лучше всего подойдет предварительно забетонированный пятачок в пределах бани, имеющий подходящий размер.

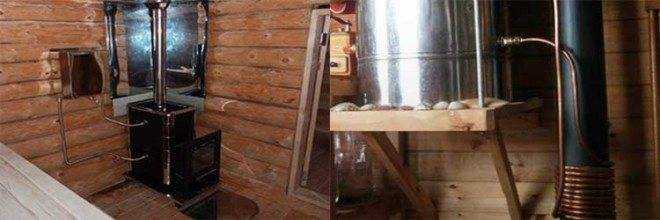

Бойлер косвенного нагрева в бане

Когда невозможна установка резервуара непосредственно рядом с печью, производится размещение бойлера в удобном месте, при этом прибор нагревает содержимое косвенным способом.

Конструктивно разводка воды делается так, чтобы часть труб проходила через печь. Холодная жидкость из резервуара проходит по трубам, подается к змеевику внутри печи, прогревается там и поступает обратно в емкость сверху. Здесь также используется физический закон вытеснения горячей жидкости холодной.

Как правило, емкостный объем конструкции составляет 60-80 л, содержимое прогревается за 1,6-2,2 часа. Преимущества данной схемы:

Отдельное размещение от печи;
Возможно использовать для сауны;
Простота эксплуатации;
Минимальные затраты ресурсов.

Усложненная конструкция является недостатком, который компенсируется удобством размещения, функциональностью.

Электрический нагреватель

Специальные электрические нагреватели для банных нужд традиционно делятся на два класса: бойлеры накопительного типа и агрегаты с проточным действием. При выборе подходящего для данных условий типа рекомендуется исходить из следующих соображений.

В местностях, где наблюдаются частые сбои в подаче электроэнергии, для установки в бане больше подходит накопительный бак, в простейшем случае представляющий собой ёмкость с полезным объёмом от 30 до 200 литров. Во внутреннем ее пространстве монтируется ТЭН и особый термочувствительный датчик, отвечающий за поддержание температуры воды на заданном уровне.

Среди преимуществ таких нагревателей следует отметить:

повышенный уровень электрической защищенности;
возможность какое-то время пользоваться нагретой водой даже в отсутствие электричества;
наличие нескольких конструктивных исполнений (с вертикальным и горизонтальным расположением);
экономичность.

Для районов с надежным электроснабжением могут подойти и менее распространенные проточные нагреватели, работающие примерно по тому же принципу, что и газовая колонка.

К недостаткам агрегатов данного типа относят значительный расход электроэнергии и необходимость оборудования в бане мощной электропроводки. Помимо этого, для поддержания фиксированного уровня нагрева воды в этом случае потребуется обеспечить стабильность ее подачи.

Нержавеющий бак: установка в бане

Проще всего устанавливаются насадные баки. Нужно установить кольцевую муфту, фиксирующую водогрейку на дымоходе печи, далее ставится опорный стакан и сам корпус бака из нержавейки. Последним на корпус устанавливается шиберный узел и дымоходная труба, идущая на крышу бани.

Для монтажа настенной водогрейки на печку используют монтажные хомуты и болтовое крепление. Коробка из нержавейки должна быть прижата к стенке с усилием в 8-10 кг.

Наиболее сложной считается установка выносной водогрейки. Сам бак подвешивают на дюбелях и монтажных петлях на высоте не менее 150 см.

Далее в соответствии со схемой прокладывают по бане металлические гофры. Обычно условиями подключения требуется, чтобы трубы располагались к линии горизонта под углом не менее чем на 30о. Но на практике водогрейные емкости из нержавейки комбинированного типа нормально работают в бане, даже при уклоне в 10о.

Вода в бане своими руками. Центральное водоснабжение

Это самый простой и быстрый вариант подведения воды к бане. Чтобы не возникло сложностей, строение бани должно находиться недалеко от коммуникаций.

Чтобы провести воду в баню из дома, потребуется получить разрешение от контролирующих органов. Специалисты проведут тщательный анализ, изучат параметры мощности, потенциальный объем необходимых ресурсов, подготовят допустимый проект водопровода. Если все рекомендации будут соблюдены, не возникнет никаких сложностей, пользователь получит разрешение на реализацию проекта по подключению воды.

Если пользователь хочет узнать, как провести водопровод в баню, чтобы не замерзала зимой вода, нужно учитывать имеющееся давление в системе. В случае допущенных ошибок давление в водопроводе может стать малоустойчивым или заметно снизиться. Ввиду этого водопровод должен оснащаться специальным оборудованием, которое не сказывается на общем давлении в системе.

Трубы и насосы для зимнего водоснабжения бани

Огромное значение при проведении воды в баню имеет выбор подходящего оборудования, включая трубы и насосные системы. В противном случае в период холодов можно столкнуться с серьёзными проблемами, из-за чего потребуется менять коммуникации полностью.

Существует три типа насосных систем, каждая из которых обладает своими особенностями:

Поплавковые насосы . Плавают на поверхности, располагаясь на специальном поплавке. Если вода в колодце зимой замерзает, то и работать такой насос не будет. Поэтому чаще всего его используют для полива участка в тёплый период года.
Глубинный погружной насос . Оборудование применяется для постоянного использования. Агрегат должен стабильно работать, из-за простоя его качественные показатели могут серьёзно ухудшиться. Зачастую используется при подаче воды из скважин глубиной от 20 м.
Вибрационный погружной насос . Чаще всего используется для подачи воды из колодца. Оборудование характеризуется небольшой ценой и приемлемым качеством работы. Но при этом надо тщательно рассчитывать параметры системы, так как в противном случае для обеспечения регулярного водоснабжения бани его может быть недостаточно.

Погружной вибрационный насос БАВЛЕНЕЦ БВ 0,12-40-У5, 15м (нижний забор воды)

4 232 ₽

Погружной вибрационный насос БАВЛЕНЕЦ БВ 0,12-40-У5, 40м (нижний забор воды)

5 140 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 10м (верхний забор воды)

3 874 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 40м (верхний забор воды)

4 969 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 6м (верхний забор воды)

Перед тем как провести воду в баню, надо уделить время вопросу выбора труб. Для разводки воды идеально походят полипропиленовые изделия. Материал хорошо подвержен пайке, трубы можно укладывать в труднодоступных зонах. Что касается прокладки труб между источником воды и строением бани, использование полипропилена допускается при условии утепления трубопровода. Иначе через 15-20 зимних циклов на трубах образуются трещины, что повлечёт за собой необходимость ремонта коммуникаций.

При выборе труб нужно придерживаться таких рекомендаций:

Изделия выполнены из материала, способного выдерживать как экстремально низкие, так и высокие температурные режимы. Особенно это касается случаев, когда подача воды происходит через центральный водоканал, и в баню поступает как холодная, так и горячая вода.

Как выбрать

Создание дровяного нагревателя возможно самостоятельно, но если нет желания. Тогда стоит присмотреться к покупному агрегату накопительного типа.

А как его выбрать, будет рассказано далее.

Такие агрегаты идут от 30 литров, но это очень мало на семью. Поэтому для группы людей из 3 человек, лучше остановить выбор на приборе, способном нагревать воду от 80 до 120 литров.
Мощность же такого устройства должна быть от 1 до 2,5 Квт. Как было отмечено выше, приборы такого типа обогревают воду при помощи ТЭНов. Данные элементы могут быть двух видов.

Что же касается материала бака. Это эмаль и нержавейка. Оба качественны, но второй вариант стоит дороже. Также желательно, чтобы бак был оснащен защитой от протечек. Это продлит срок службы резервуара.

Система стока

Как сделать слив воды в бане? Это первостепенный вопрос, без которого нельзя обустраивать собственный водопровод. Вся вода из банных помещений должна выводиться за пределы строения и собираться в специальных емкостях. Прежде всего в парилке и моечном помещении оборудуются на полу сливные отверстия с трапом, а сам пол имеет уклон для самотока сточной воды к этим отверстиям. Под полом оборудуется система отвода жидкости в виде труб или лотков.

Вопрос, как сделать сток воды в бане, предусматривает и решение проблемы её утилизации. Сточные воды нельзя сбрасывать в грунт без очистки. Для её обеспечения сооружаются специальные фильтрующие септики, в которых происходит механическая, химическая и биологическая очистка жидкости. Как правило, система септиков представляет собой 2-3 колодца с фильтрами, после прохождения которых воду можно сбрасывать в грунт. Сток обеспечивается самотоком, для чего трубы укладываются с нужным уклоном.

Схема слива воды из бани Это герметичные емкости нужного объема, в которых накапливается отводимая из бани вода. При их заполнении производится откачка и вывоз жидкости

При обустройстве сточной системы важно помнить о том, что она должна функционировать и в зимнее время, следовательно, необходимо применять те же способы, что и при монтаже водопровода – заглубление ниже уровня промерзание, теплоизоляция труб, утепление септиков

Водоснабжение бани при отсутствии централизованного водоснабжения – это достаточно сложная, но вполне разрешимая проблема. При обустройстве такой системы следует соблюдать рекомендации технического характера и санитарные требования. При использовании электронагревательных или газовых устройств нельзя забывать о пожарной безопасности.

Здравствуйте! Я всегда рад постоянным и новым читателям моего блога!

Немного дополню одну из своих статей по установке банной печи в части подключения бака под горячую воду, нагреваемого при помощи печи.

Существуют три вида баков:

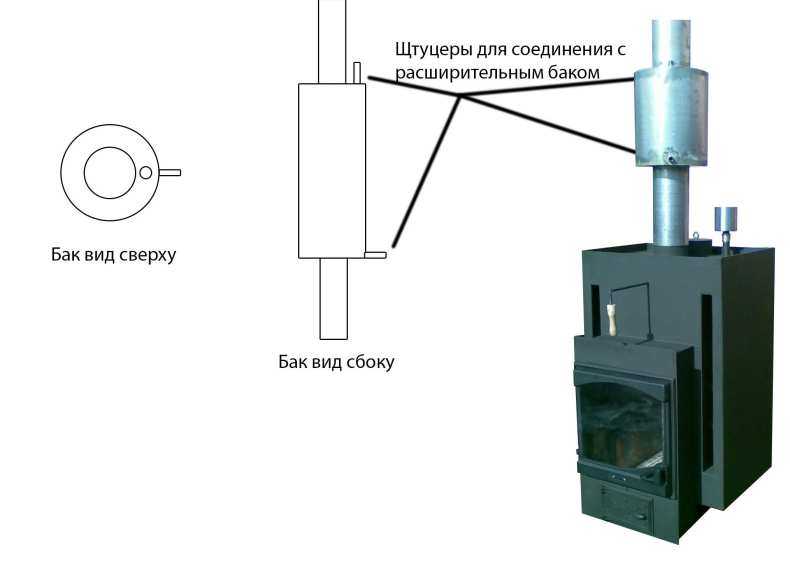

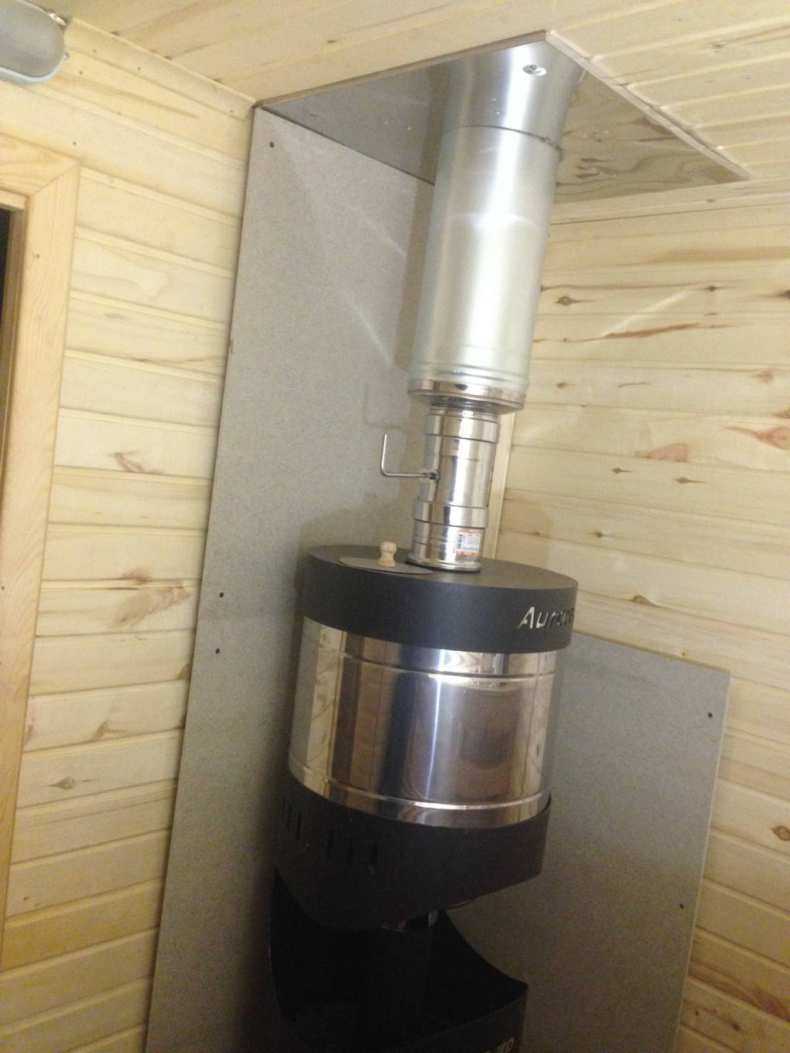

Бак самоварного типа – состоит из части дымохода и бака под воду (так сказать два в одном), устанавливается на первое колено дымохода, вода в баке нагревается от дымохода когда топится печь. На мой взгляд у такого бака есть существенный минус, при кипении воды в баке весь пар поступает непосредственно в парилку, тем самым очень сильно увлажняя и нагревая её (был в паре таких бань, так уши сворачиваются сидя на полке). На мой взгляд при эксплуатации бани с самоварным баком лучше не доводить воду в баке до кипения (не перетапливать баню). У каждого из нас свои предпочтения к бане :), для меня оптимальная температура в парной составляет 80-90 градусов Цельсия.

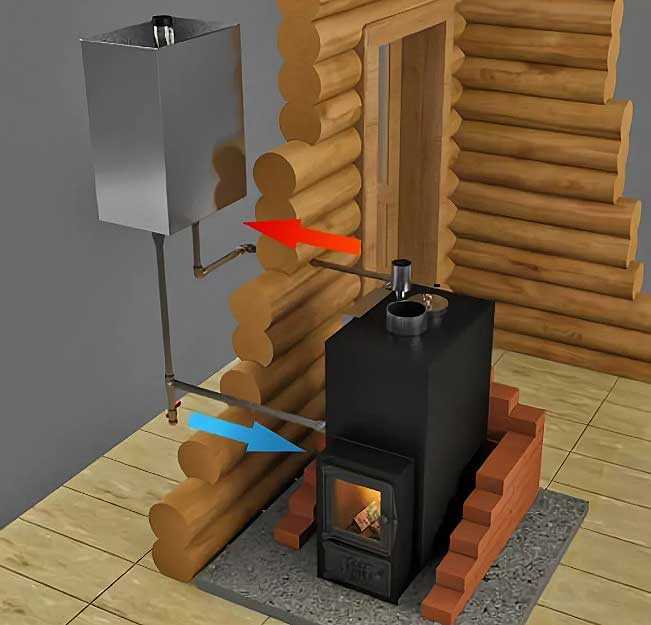

Выносной бак – в таком баке вода нагревается от теплообменника (регистра). Регистр устанавливают (в моем случае) непосредственно на печь, выносной бак устанавливается в соседнем помещении (например в мойке) и соединяется трубами. При топке печи температура воды в регистре растет, и вытесняется холодной водой из выносного бака, а горячая претекает в обратно бак. Таким образом, вода постоянно перемешивается, и циркулирует по кругу между выносным баком и регистром.

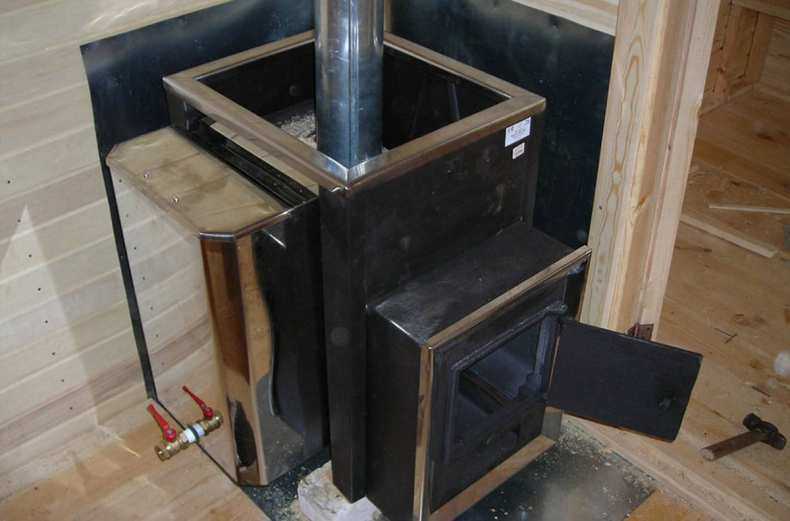

Встроенный бак – встроенный бак полностью связан с самой банной печью, и нагрев воды в нем происходит при топке печи. Такой близкий контакт печи с баком приводит к быстрому нагреву воды.

Минусы

Второй вариант именно мой случай

Для воплощения в жизнь были приобретены следующие комплектующие:

Выносной бак на 80 литров;
Теплообменник (регистр) под дымоход диаметром115мм;
Труба нержавеющая гофрированная, неотожженая GF 15A – 2 метра (для вывода крана разбора воды);
Труба нержавеющая гофрированная, неотожженая GF 20A – 12 метров (для соединения теплообменника с баком);
Муфта внутренняя резьба V/S 20х3/4(F) Lavita – 4шт (эти фитинги применяются для соединения гофрированных нержавеющих труб) ;
Муфта внутренняя резьба V/S 15х1/2(F) Lavita – 1шт (этот фитинг применяются для соединения гофрированных нержавеющих труб);
Тройник Lavita труба/внутренняя резьба/труба T/S 20*3/4″*20 – 1шт (использовал для установки шарового крана слива воды из всей системы);
Кран шаровый 3/4 – 1шт (кран для слива воды);
Угольник с креплением Lavita труба-вн.резьба, E/S (W) 15*1/2″ – 1шт (фитинг для установки крана для разбора воды);
Кран водоразборный со съемным штуцером 3/4 – 1шт.;
Оцинкованные саморезы для крепления скоб.

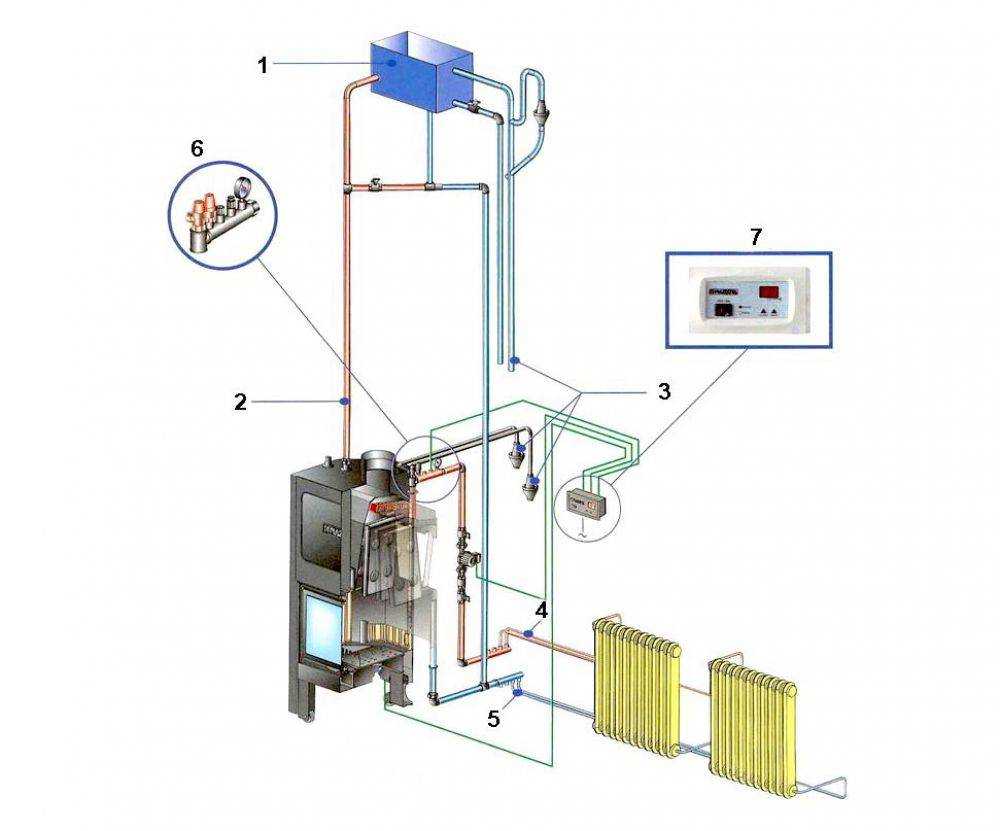

Примерная схема сборки (у себя не использовал трех ходовой кран)

Этапы работ

Устанавливаем на свое место банную печь;
Собираем дымоход (незабываем установить теплообменник);
Подвешиваем выносной бак в мойке, предварительно просверлив отверстия в перегородке под трубы соответствующего диаметра;
Собираем полностью трубопровод, трубы должна быть под равномерным уклоном;
трубу крепим оцинкованными скобами к брусу, с помощью оцинкованных саморезов.
Через некоторое время после первой протяжки обжимных соединений Lavita, “без фанатизма” протягиваем еще раз.

Дополнительно в мойке был установлен водонагреватель и сделана разводка водопровода, но это уже другая история…

PS: Чтобы нечего не пропустить ПОДПИСЫВАЙТЕСЬ на блог и , а также ВСТУПАЙТЕ в нашу группу в ВКонтакте!

Использование материалов канала допускается только с активной ссылкой на блог Strou-Sam.ru!

Что нужно знать об эксплуатации аппарата

Не менее ответственным занятием является выбор печи, оснащенной подобным устройством. Рассматривая различные модели, необходимо быть предельно внимательным, чтобы не пропустить мельчайших нюансов. Предлагаем ознакомиться с основными правилами, определяющими безопасность эксплуатации устройств:

Крепление за счет подвижных соединений компенсирует температурную деформацию и изменение размеров узлов аппарата во время их нагрева.
Полезная мощность является важным показателем, который должен учитываться при проведении всех необходимых расчетов.
Желательно, чтобы габариты теплообменника соответствовали характеристикам печи. На выполнение функций устройства должна отдаваться лишь десятая часть всего тепла, вырабатываемого в отопительном агрегате.
Необходимо, чтобы выносной бак вмещал в себя столько воды, сколько может нагреться буквально за два часа с момента растопки печи.
Все уплотнители, устанавливаемые в местах соединения элементов системы, должны быть изготовлены из материалов, устойчивых к воздействию высокой температуры.

Основных требований немного, но их соблюдение является обязательным при установке и эксплуатации аппарата. Это способствует значительному повышению долговечности устройства.

Простейшие теплообменники

Как выбрать водонагреватель для бани?

Исходя из особенностей конструкции и сортамента водонагревателей, мы можем утверждать следующее:

Если у вас нет газа, то колонки и бойлеры на этом топливе «пройдут» мимо вашей бани. Если вы счастливый обладатель газифицированной бани, то прочие варианты можно уже не рассматривать.
Электрические водонагреватели – это дорого, но без проблем с монтажом аппарата. Его врезают в водопровод и включают в розетку. И все – можно пользоваться. Причем электрический бойлер – это аппарат «на один раз» – следующую порцию горячей воды это устройство подготовит спустя 3-4 часа. Кроме того, проточные и накопительные водонагреватели на электрике опасаются чрезмерной влажности банной «атмосферы».
Если вы сторонник бюджетных решений и желаете пользоваться запасом горячей воды до тех пор, пока не погаснет каменок, то вам, несомненно, понравятся дровяные водонагреватели. Воду в баке в этом случае греет сама печь, что накладывает некоторые ограничения на процесс монтаже подобных водонагревателей. Они монтируются в процессе обустройства каменка. Но если вы не упустили момент, то ничего лучшего вы уже не найдете.

Ну а теперь поговорим об объеме:

Большие компании нуждаются в соответствующем объеме воды. Поэтому на компании из 4-5 человек нужен либо проточный водонагреватель, либо бойлер на 100-150 литров.
Один-два человека или компания из трех людей обойдется бойлером на 50-80 литров.
Баня для одного «пользователя» комплектуется бойлером на 30 литров.

Проще говоря: перед покупкой бойлера или колонки нужно определиться со способом нагрева воды и числом посетителей вашей бани. После этого оптимальный вариант водонагревательного прибора проявится как бы сам собой.

Сталь, чугун или нержавейка?

От строительного материала, из которого был выполнен бак, зависит очень много – и долговечность самого бака, и скорость нагрева и остывания воды в нем.

Чугун: горячая вода на весь день

Издавна бак в бане делали исключительно из тяжелого чугуна – вода в нем грелась долго, а дров уходило довольно много, зато горячей вода была до вечера и могла мыться весь день вся семья. Вдобавок, чугуну не страшны ни высокие температуры, ни коррозия. А вот его большой недостаток, разумеется, явный.

Баки для бани из нержавейки: долговечные и легкие

Тем не менее, сегодня все более популярным становится бак для бани из нержавеющей стали. От него не надо изолировать влагу, его теплопроводность просто превосходна, а показатель деформации из-за очень резких колебаний температур крайне мал и не идет ни в какое сравнение с качествами черных металлов.

Самые лучшие марки для этих баков — 08X17 (430) и 8-12X18H10 (304), которые применяются еще и для создания посуды. Они абсолютно устойчивы к запредельным температурам, полностью гигиеничны и не поддаются деформации или коррозии.

Такие баки делаются для бани из тонкой и прочной нержавеющей листовой стали, куда устанавливаются для подачи воды специальные шаровые краны. Уход за этими баками крайне прост. Поэтому если вы точно не желаете тратить на уход за баками для воды в баню свое время, смело выбирайте данную разновидность.

Эмалированные баки – подойдут при правильном обращении

Эмалированные баки полностью избавят вас от неприятной ржавчины. Их единственный недостаток – возможные сколы, которые способны привести к коррозии. Правда их можно всегда обработать особой термостойкой краской – если сам бак в печь не будет вставляться.

Схема подогрева: от печи или ТЭНа?

Выгоднее ли печь топить для того, чтобы воду подогреть или в данном плане гораздо эффективнее ТЭН зависит лишь от того, сколько именно человек в будущем будут одновременно париться в бане и насколько быстро необходима будет ему горячая вода для моечной. Например, для одного человека вполне достаточно емкости приблизительно в 50 л, а для всей компании – не меньше 70 л.

Способность бака достаточно быстро прогреваться зависит также и от его стенок – чем толще они, тем дольше он будет греться и весить будет тоже больше. У бака для бани объемом до 50 л — это 0,8-1 мм, у более габаритного – стены тоньше 1,5 мм точно не бывают.

Основные критерии выбора

Печь должна быть мощной, чтобы нагреть до необходимой температуры воздух в отдаленных комнатах. Выбирать лучше универсальные модели. Отопительная печь-каменка проста, доступна, работает на любом топливе. Для банных конструкций проблема оставалась в огромных габаритных размерах. Процесс горения не контролируется, не автоматизируется. Всегда имеются продукты сгорания.

При одновременном нагреве расположение печи играет большую роль. Топка, в которой происходит загрузка топлива, уборка пепла и угольков, находится в доступной части предбанника. Другая часть выходит в парник, помывочное отделение. Максимальный нагрев обязательно приходится на парниковую долю. Температура этой части выше всех остальных мест. Расположение водопровода зависит от проекта бани. Нагретая вода расходится по бане и уходит в другие комнаты для прогрева стен, воздуха.

В качестве источника энергии можно использовать:

древесину;
твердое топливо;
газообразное топливо;
электричество.

Покупка, монтаж, установка электрооборудование стоит дороже. В работе не образует продуктов сгорания, занимает меньше места, поддается контролю.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Особенности накопителей

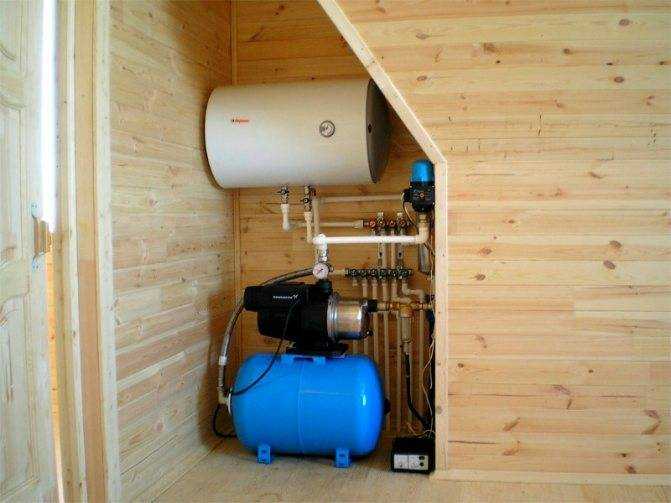

Как выше отмечалось, для поддержания стабильного давления воды в системе и обеспечения резервного объема применяется такой важный элемент, как накопительная система. По сути она представляет собой емкость, в которой постоянно поддерживается необходимый уровень жидкости. Этот объем контролируется датчиками, и при снижении уровня ниже нормы включается насос для его пополнения. При такой системе отсутствует необходимость запуска установки при любом открывании крана, устраняется опасность гидравлического удара на запорные элементы.

Накопительная система может использоваться двух типов: накопительные баки и гидроаккумулятор. В первом варианте, устанавливается отдельная емкость, причем на таком возвышении, чтобы вода могла поступать самотеком к точке потребления. Объем емкости выбирается с учетом потребности парилки и моечного отделения при неожиданном отключении электроэнергии. В баке монтируется реле уровня, которое в зависимости от фактического уровня жидкости запускает или останавливает установку. Такая система более характерна при откачке воды при помощи глубинных насосов.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения. Они представляют собой небольшую емкость, в задачу которой входит в основном поддержание нужного давления в системе. На выходе устройства имеется реле давления, отрегулированное так, что при снижении давления до 1,2-1,4 атм включается насос, а при достижении 2,8-3 атм — отключается.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения

Газовая колонка

Такое устройство может функционировать или от центрального газопровода, или же баллона. Здесь каждый выбирает для себя. Специалисты отмечают, что оба устройства очень даже экономны, исходя из уровня КПД.

Также газовую колонку выбирают по ряду следующих достоинств:

Простое использование, не нужно тратить силы и время на загрузку топлива;
Быстрота работы;
Компактность прибора.

Если смотреть техническую характеристику такого прибора. Он состоит из горелки и змеевика, который выполнен радиатором. Нагрев воды происходит по такой схеме.

Жидкость идет по змеевику, повышая полезную площадь до прямой трубы и вода нагревается. Температура жидкости может быть какая угодно. Для этого ее регулируют специальным рычагом, расположенном на газовом котле.

Как устанавливается

Монтаж бойлера будет показан на примере накопительного прибора. Так как такие устройства часто устанавливаются на дачах в бане. А там, как показала практика, вода непостоянное явление.

Итак, из чего состоят этапы установки:

Выбирают место для агрегата так, чтобы трубы не были закрыты. Иначе быстро появится конденсат, а за ним грибок. Ведь парам от труб некуда будет деваться;
Трубы холодного водоснабжения укрывают утеплителем, чтобы предотвратить замерзание воды и образование конденсата;
Трубы делают под наклоном, обеспечивая беспрепятственный слив воды;
Прибор подключают к проводке только с устройством защитного отключения. Это поможет в случае замыкания отключить всю систему;
Соблюдают правила работы с электрическими приборами. А именно делают заземление, чтобы избежать поражение током.

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

чернового пола — бетонного или деревянного;
гидроизоляционного слоя — он препятствует образованию конденсата;
утеплителя — уменьшает теплопотери;
арматурной сетки — защищает изоляцию;
отражателя из фольги — направляет тепло в нужном направлении;
нагревательного элемента — трубы уложенные спиралью;
бетонной стяжки — имеющей уклон по направлению стока;
финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Как ускорить нагрев воды в бане. Как обеспечить нагрев воды в бане

Вопрос, как обустроить нагрев воды в бане, возникает сразу же после того, как вы туда подвели водопровод. За всю историю эксплуатации бань было разработано несколько более или менее эффективных способов нагрева воды, из которых можно выбрать тот метод, который будет соответствовать особенностям вашей парной.

Итак, перечислим эти способы и расскажем подробнее о том, как нагреть воду в бане.

Оптимальная температура воды — залог комфорта в бане

Выбор способа нагрева воды

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

За всю историю эксплуатации бань можно выделить следующие методики обустройства нагрева воды:

Установка дровяной колонки;
Установка электрического водонагревателя большой емкости;
Установка газовой колонки, подключенной или к централизованной газораспределительной магистрали или к сменному баллону;
Использование системы нагрева воды в емкости, установленной на водогрейной трубе бани от печного отопления;
Гибридная система с нагревом от водогрейной трубы печного отопления, когда работает отопительный котел, и от дополнительных электрических ТЭНов, когда котёл не работает.

Схема нагрева от водогрейной трубы печного отопления

Несмотря на разнообразие перечисленных способов, наибольшую популярность получил подогрев воды в бане с применением дровяных и газовых колонок и электрических обогревателей. Надо сказать, что все эти устройства работают только при наличии постоянной подачи проточной воды в трубопроводе.

Дровяная колонка-душ

На фото титаны отечественного производства

Водогрейные колонки душ (дровяные бойлеры, титаны) — это устройства, предназначенные для нагрева воды. Агрегат характеризуется простой конструкцией и представляет собой металлический бак, смонтированный на печи.

Бак оборудован входными патрубками и смесителем для обеспечения комфортной температуры подачи воды.

Бойлеры такого типа — это универсальное оборудование, адаптированное к использованию любого вида твёрдого топлива. Но, несмотря на такую универсальность, устройство работает только при наличии постоянной подачи воды.

Принцип действия следующий: холодная вода, поступая в емкость бойлера извне, создает давление и таким образом вытесняет горячую воду.

Независимо от водоизмещения бойлера, его габариты можно назвать компактными, так как резервуар представляет собой вытянутый вверх цилиндр. Благодаря характерной форме титан не занимает много свободного пространства в моечном помещении.

Дровяные котлы в баню с подогревом воды могут быть нескольких типов:

со встроенной топкой;
с раздельной топкой;

Оборудование всех трех типов представлено на рынке продукцией отечественного производителя и предприятий, расположенных на территории постсоветского пространства.

Как сделать отопление в бане от печи
