Как самостоятельно подключить стиральную машину к водопроводу и канализации

Какую манжету купить?

Организуя слив в канализацию самостоятельно, отдельное внимание следует уделить покупке основных необходимых элементов. Приобретая манжету, акцентируйте внимание на её диаметре

В 90% случаях необходим резиновый элемент размером 50*25 (наружный и внутренний диаметр соответственно), однако на прилавках можно встретить манжеты, имеющие внутренний диаметр 32 мм. Отличить такое расхождение непрофессионалу достаточно трудно, поэтому необходимо сообщать продавцу не только значение наружного диаметра, но и уточнять внутренние размеры.

Советуем вам не поддаваться на уговоры менеджеров, твердящих, что манжета с диаметром 32 мм идеально подойдет для закрепления в ней шланга слива в канализацию. Это неправда. Сливной патрубок войдет в неё очень свободно, что в будущем может привести к его «вылету» из манжеты. Поэтому, чтобы предотвратить неприятную ситуацию, следует приобретать резинку впритык к шлангу – чем туже будет входить он в манжету, тем надежнее и герметичнее получится организованное соединение.

Таким образом, организовать слив отработанной воды из стиральной машины в канализационную трубу, с использованием специального тройника и манжеты, достаточно просто

Важно правильно подобрать все необходимые детали, акцентировать внимание на диаметре комплектующих, тогда работа пройдет быстро и результативно

Выбор места для установки

Правильная установка и настройка стиральной машины – гарантия долгой и бесперебойной работы оборудования. Довольно серьезно нужно отнестись и к выбору места для стирального аппарата. Машинку обычно устанавливают в непосредственной близости от коммуникаций. Рядом должен находиться канализационный слив и водопровод. Поэтому лучшими местами для такой техники обычно считаются:

Ванна – это стандарт. Большая часть потребителей стараются произвести установку подобной бытовой техники именно там, часто располагая машину под накладной раковиной-кувшинкой. Но маленькие площади комнат в старых постройках частенько не позволяют разместить довольно габаритные автоматы, поэтому для этих целей используют и кухонные помещения, и уборные. Существуют и другие варианты размещения. При отсутствии необходимой площади, стиральный комплекс устанавливают даже в прихожих, подводя туда коммуникационные линии.

Установить стиральную машину можно в любом месте квартиры

Первый запуск

Для проверки работоспособности установленной стиральной машины надо провести опытную стирку. Это выполняется в следующем порядке:

Включить машину в сеть.
Выбрать нужный режим стирки и установить его на дисплее.
Включить рабочий режим. При заливке воды в бак контролировать время его наполнения в сравнении с паспортными данными. Если машина наполняется медленно, необходимо проверить давление в водопроводе и, при необходимости, принять меры для его подъема в соответствии с паспортными рекомендациями.
Проконтролировать время нагрева воды для выбранного режим.
При наполнении бака водой контролировать отсутствие протечек, если они есть – устранить причину и повторить испытания.

Программа и правила проведения пробного пуска подробно изложены в соответствующей техдокументации. Рекомендации для различных моделей могут отличаться, но следует руководствоваться только ими.

Последние штрихи: что еще сделать перед использованием

Простого подключения к коммуникациям недостаточно для того, чтобы начать пользоваться благами цивилизации. Вам предстоит выполнить еще ряд простых, но важных задач:

Удалить предохранительные болты, предназначенные для фиксации барабана при транспортировке. Не забудьте установить на их место заглушки и сохранить сами болты на случай, если машинку придется куда-то перевозить.
Отрегулировать ножки. Машинка должна стоять абсолютно ровно, иначе при отжиме она будет гулять по всему помещению, и механизм скоро придет в негодность. Подкручивайте ножки и проверяйте себя пузырьковым уровнем.
Подключите технику к электросети, обязательно через розетку с заземлением. Идеально, если для нее проведена отдельная линия с собственным автоматом.
Пробный запуск сделайте без загрузки, чтобы проверить герметичность всех соединений. Выберите короткую программу, чтобы не ждать долго проверки слива. Заодно промоете внутреннюю поверхность от пыли, скопившейся при хранении и транспортировке.

Назначение

Главным предназначением манжеты для слива воды из стиральной машинки является создание герметичного и безопасного соединения сливного шланга и канализационной системы.

Более того, подключить прибор к системе слива жидкости в домах, где коммуникации расположены далековато от самой машинки-автомат, просто невозможно.

Манжета главным образом представляет собой уплотнительное кольцо, которое надежно фиксирует сливной шланг. Оно может быть изготовлено либо из плотной резины, что не всегда удобно, либо из гибкого пластика. Именно второй вариант является наиболее предпочтительным.

Подключаем слив

Для этого тоже имеется несколько способов:

на краю ванны либо раковины. Простой вариант – шланг фиксируется в подвешенном положении над ванной или раковиной. Есть один недостаток – в процессе стирки использовать сантехнические точки не получится. Есть и положительный момент – сливы грязной воды, содержащей моющие средства, отлично промывает канализацию, устраняя засоры;

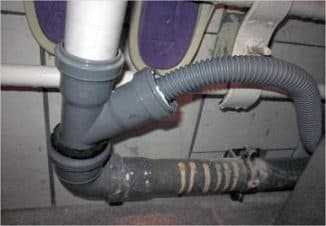

установка тройника под сифоном. Шланг слива направляется в тройник, вмонтированный в канализационный раструб. Особенности в том, что кран и тройник соединяются герметично, чтобы исключить проникновение в помещение запахов из канализационной системы. Применять следует тройник косого типа, имеющий боковой отвод, повернутый вверх;
установка тройника в гребенку. Лучше всего установить отдельный элемент, врезав его в гребенку канализационной системы. Для такого варианта подойдет прямой тройник, верхний отвод которого следует приподнять сантиметров на пятьдесят. Чтобы вода не уходила из стиральной машины самотеком.

Какой диаметр канализационной трубы нужен чтобы подключить слив стиральной машины и раковины?

Сами хотим установить стиральную машину и раковину на кухне. Какой диаметр канализационной трубы нужен чтобы подключить стиралку и раковину к канализации?

Специально устанавливать некие переходники с одного размера трубы на другой, именно для подключения слива стиральной машины и раковины нет необходимости.

Вся внутренняя разводка канализации выполняется трубами одного диаметра.

Фитинги (уголки, тройники, крестовины) этого же диаметра.

Единственный сантехнический прибор который подключается к трубам бОльшего диаметра, это унитаз, выпуск унитаза устанавливается в тройник тройник диаметром 110 мм, как и стояковая (вертикальная) труба.

Далее устанавливается в систему переходник, чаще всего переходник 100 на 50.

И от переходника идут трубы этого же диаметра (50 мм).

У меня канализация собрана вот такими

Речь о самотечной канализации, поэтому соблюдайте уклоны при её монтаже.

Для труб диаметром 50 мм, 3 см на метр.

Из личного опыта могу добавить, пропускной способности труб диаметром 50 мм достаточно даже если у Вас одновременно будет сливаться вода из ванны работать стиральная и посудомоечные машины.

Конечно при условии грамотного монтажа канализации.

Для подключения сливного шланга стиральной машины нужна переходная манжета (резиновая).

Внутренний диаметр манжеты равен наружному диаметру заходной части шланга стиралки, а наружный диаметр той же манжеты равен внутреннему диаметру раструба.

Для подключения сифона раковины в канализацию, манжета не нужна, заходная часть гофры сифона вставляется в раструб уголка, или тройника, в раструбе уплотнительное кольцо.

Труба нужна стандартная, диаметром в 50 миллиметров.

Сейчас это самая распространённая труба для канализации, во всех строительных магазинах продаётся.

Но чтобы подключить раковину и стиральную машинку, надо в конец (вернее в начало слива канализационной трубы) установить тройник, вот такой как на фото:

Сверху подключить слив с раковины, а сбоку подключить слив стиральной машинки.

Но шланг от стиралки меньшего диаметра, поэтому придётся ещё купить переходную муфту, стоит копейки, а то многие изоленту сверху наматывают, чтобы убрать зазор.

Выбирайте такую муфту, чтобы внутреннее кольцо было меньшего диаметра, а то есть такие переходники, что не полностью закрывают шланг, потом запах оттуда идёт.

От канализационного стояка (это вертикальная труба диаметром 110 мм) и до унитаза идёт канализационные трубы такого же диаметра, то есть 110 мм, унитаз не подключается к канализационным трубам меньшего диаметра.

Далее устанавливается вот такой переходной фитинг

Читайте так же: Средство от засорения труб в раковине

На фото переходник 110 х 50 и дальше уже до конечной точки идёт трубы этого же диаметра, то есть 50 мм.

Делать некие переходы именно под слив стиральной машины и раковины на кухне, нет необходимости.

Если же Вы используете трубы для внутренней разводки диаметром 40 мм, то к ним же можно подключить и слив стиралки и раковины.

Другими словами (если речь о квартире) переходник устанавливается один, а не несколько.

У меня в квартире стояк диаметром 110 мм, а трубы внутренней разводки диаметром 50 мм и к этим же трубам (50 мм) подключена стиралка и все раковины (кухня, ванна) + биде и ванна.

Пропускной способности труб диаметром 50 мм более чем достаточно, тройники, уголки тоже покупаются этого же диаметра (50 мм).

Так как речь о безнапорной самотечной канализации (трубы раструбные), то важно сделать правильный уклон. Для труб 50 мм это 2,5-3 см на метр длины трубы

Для труб 50 мм это 2,5-3 см на метр длины трубы.

Далее, для подключения сливного шланга стиральной машины нужна вот такая

В случае с раковиной, к гофра вставляется в раструб, в раструбе уплотнительное кольцо.

Подсоединение без водопроводной трубы

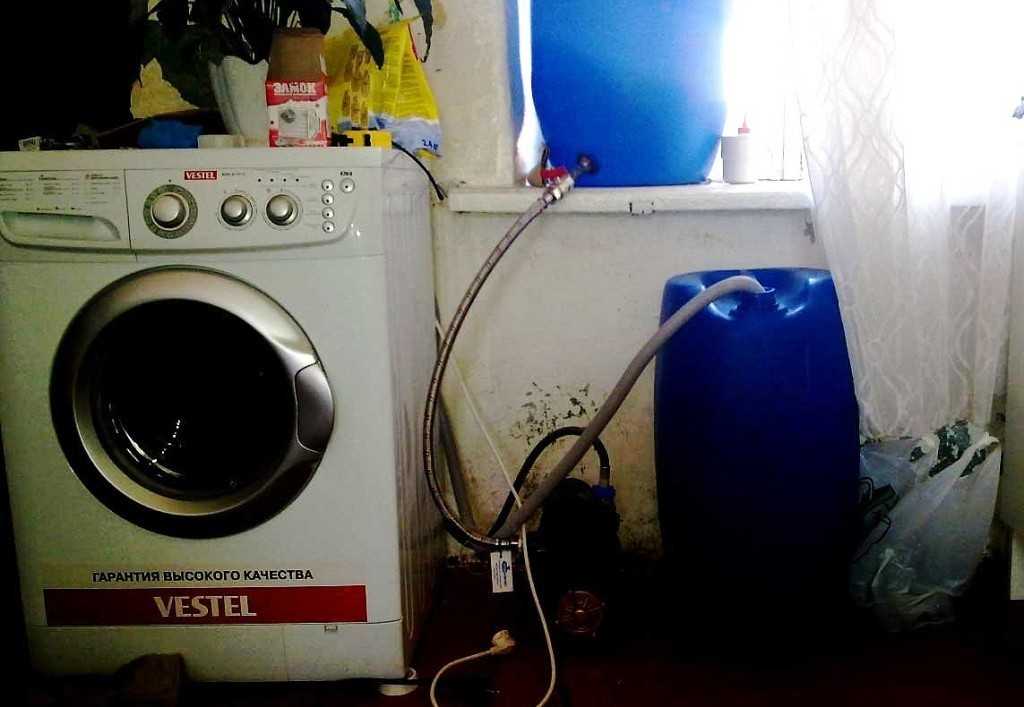

Иногда бывает так, что водопровода в доме нет, а отказываться от стиральной машины совершенно не хочется. К примеру, на даче, на которой из коммуникационных систем лишь колодец либо простой водяной насос.

Слив воды в ванну

В этом случае обеспечение работоспособности оборудования также возможно. Для чего необходима сливная труба, большой резервуар, который устанавливается по высоте в уровень или чуть выше стиралки. Во время такого расположения воды получается необходимое давление, которое требуется для работы встроенной помпы.

Также часто покупают насосную станцию. Она, если необходимо, будет отвечать за подачу воды. Однако этот вариант требует немалых финансовых затрат.

Подготовка к подключению стиральной машины

Перед подключением четко определитесь с выбором места установки агрегата. Даже если вы считаете этот вопрос решенным, проанализируйте наши рекомендации и проверьте, насколько правильным был ваш выбор. Чаще всего стиральные машины размещают на кухне, в ванной комнате, санузле, коридоре, кладовой или в специальном помещении, выделенном под прачечную.

Учтите, что установка машины в комнатах, удаленных от централизованных узлов водопровода и канализации, потребует прокладки дополнительных коммуникаций. В таких случаях трубопроводы для подачи и слива воды прокладываются под стяжкой пола на этапе капитального ремонта. Если такая техническая возможность не была реализована, то лучше отказаться от установки стиральной машины в отдаленных уголках квартиры и выбрать традиционное размещение в ванной или на кухне.

Важно обеспечить доступ к местам подвода коммуникаций, поэтому задняя панель агрегата не должна вплотную примыкать к стене

Стиральная машина должна быть подключена таким образом, чтобы краны и соединительные элементы оставались доступны для профилактической проверки и ремонта.

Прежде чем приступать к подключению машины-автомат, правильно распакуйте ее, удалите защитные вкладки, пленочные покрытия. Рекомендации по снятию транспортировочных болтов, как правило, можно найти в инструкции по эксплуатации

Уделите этому этапу особое внимание, поскольку пуск машины без удаления транспортировочных болтов приведет к поломке агрегата. Отверстия, из которых выкручены болты, необходимо закрыть специальными заглушками, которые входят в комплектацию техники

Как подключить слив в частном доме без канализации

На даче или в частном доме канализация может отсутствовать, тогда слив производится «за борт». При отсутствии канализации в доме нельзя располагать сливной шланг длинной до 500 см на полу. В длинном шланге собирается количество воды, соизмеримое с объёмом жидкости в барабане. Поэтому вода может постоянно заливаться и сливаться.

На даче установить систему слива несложно, достаточно установить крупный бак для воды и опустить в него шланг. Для давления устанавливают 2 бак с водой на 2 этаже дома.

Подключение слива стиральной машины в частном доме

Если на даче нет крупных баков, а давление воды чрезмерно низкое – следует задуматься о приобретении насосной станции. Это обязательно, ведь слабое давление воды приводит к поломкам стиральной машины.

Источник https://obustroeno.club/inzhen-sistem/kanalizaciya/30044-podklyuchenie-stiralnoj-mashiny-k-kanalizacii-i-vodoprovodu

Источник http://vannayasovety.ru/tekhnika/sliv-stiralnoy-mashiny.html

Источник

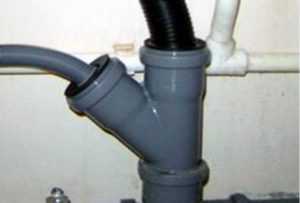

Попался нестандартный тройник

Бывают случаи, что тройник, имеющий диаметр 50 мм, попросту не одевается на современную канализационную трубу аналогичного размера. Свободной установке тройника мешается пара лишних миллиметров, из-за которых он не встает на посадочное место. Это объясняется давностью выпуска элементов конструкции, тем, что в недалеком прошлом на производстве существовали некие иные стандарты, отличающиеся от нынешних. Стандартная манжета, следовательно, тоже не подойдет для организации данного соединения.

Если вы попали в такую ситуацию, проблему можно решить двумя способами:

Вынув уплотнительное колечко, заполнить его посадочное место водостойким герметиком, а также обработать часть поверхности тройника, заходящую в канализационную сеть. Так деталь спокойно войдет в систему канализации на пару-тройку сантиметров.
Приобретя тройник диаметром 40 мм и переходную манжету, имеющую размеры 50*40 мм. Стыковка отвода и трубы таким способом пройдет очень легко.

Первый способ подойдет в случае вертикального крепления отвода. Тройник встанет очень плотно, а в совокупности с герметиком, ни за что не пропустит воду. Если же конструкция имеет горизонтальное расположение, предпочтение необходимо отдать второму способу.

В подавляющем большинстве случаев диаметр гофры, подключенной к мойкам, не более 40 мм. Это говорит о том, что применение тройника соответствующего размера ни в коем разе не отразится на способности трубы пропускать воду. Когда на конце гофры имеется отвод диаметром 50 мм, можно аккуратными движениями произвести его срез. Раструб достаточно хрупкий, поэтому не стоит сильно надавливать на резак, срезка осуществляется легкими круговыми движениями.

Обычный переходник ¾

Можно много говорить о различных видах переходников, используемых для подключения стиральной машины. Но начнем с простых соединительных элементов, позволяющих соединять сливные и водозаборные шланги с трубопроводом, смесительными устройствами и иными рукавами. Отметим, что резьба по своему диаметру может с каждой из сторон различаться. Разберем несколько вариантов:

переходник для машины, соединяющий пару шлангов холодной воды. Для чего это необходимо? В первую очередь, этот элемент необходим в ситуации, когда для машины есть два коротковатых шланга, которые не достают до точки забора. В подобной ситуации выгодней приобрести переходник для соединения шлангов, чем приобретать новый рукав, подходящий по длине. Кстати, такой переходник для шлангов слива не используется;
переходник, соединяющий водозаборный рукав и точку подачи жидкости. Элемент простой, с внутренней и внешней резьбами, называемыми «мамой» и «папой». Одну из них используют при соединении шланга, другая необходима, чтобы вкрутить в заблаговременно подготовленное ответвление с готовой резьбой;
переходник для СМА на слив или забор воды с внутренней нарезкой витков ¾. Для его изготовления используют латунь никелированную;
переходной элемент седелка ¾ для стирального устройства на подключение. С его помощью выполняется быстрая врезка в трубу, не требующая переделок или демонтажа. С помощью седелки выполняется соединение водозаборного шланга с любой точкой, что весьма удобно. Крепление седелки на трубу осуществляется болтами, в точке врезки вставляется имеющийся в комплекте переходника уплотнительный резиновый элемент;
простейшее устройство ¾, имеющее фильтр для воды. Такой переходник рекомендуется устанавливать на заливной рукав машины, чтобы подключить его к трубе. Имеет две резьбы – внешнюю и внутреннюю. Особенность данного переходника состоит в том, что находящийся внутри фильтр выполняет грубую чистку воды, поступающей в стиральную технику. На соединение в точке слива этот переходной элемент не применяется.

Читайте так же: Приспособление для выхлопной трубы

Недостатки слива в сантехнику

Основная проблема слива в сантехнику — это невозможность жёсткой фиксации держателя на краю ванной, раковины или унитаза.

Минусов у такого способа намного больше:

высокая вероятность затопления помещения, т. к. шланг в данном случае невозможно жестко зафиксировать;
повреждение крепления гибкой трубки: если часто задевать ее, произойдет повреждение гофрированных стенок, придется производить замену;
грязная вода попадает в сантехнические приборы, из-за чего их нужно чаще мыть;
если длина шланга недостаточно большая (машинка располагается на некотором удалении от ванны, раковины), вода будет разбрызгиваться и попадет на стены, мебель, пол;
пока жидкость сливается в сантехнический прибор, воспользоваться им нет возможности;
необходимо постоянно контролировать держатель или шланг, т. к. машинка в режиме отжима сильно вибрирует, может сместиться;
придется регулярно фиксировать гибкую трубку, а после окончания работы машинки каждый раз убирать ее, чтобы не задевать.

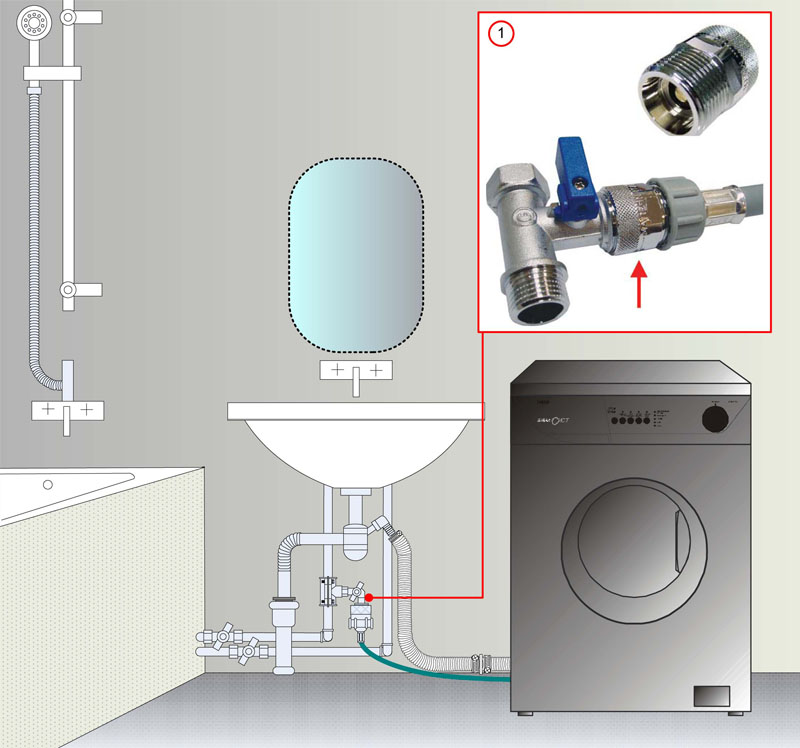

Подключение к воде

Если используется стандартный шланг, то придется выводить отвод от водопроводной трубы с резьбой ¾, на пять витков минимум, без ограничительного буртика. Витки резьбы должны быть ровными и достаточно толстыми, так как место соединения будет герметизироваться прокладкой.

Для соединения с трубой имеется несколько способов:

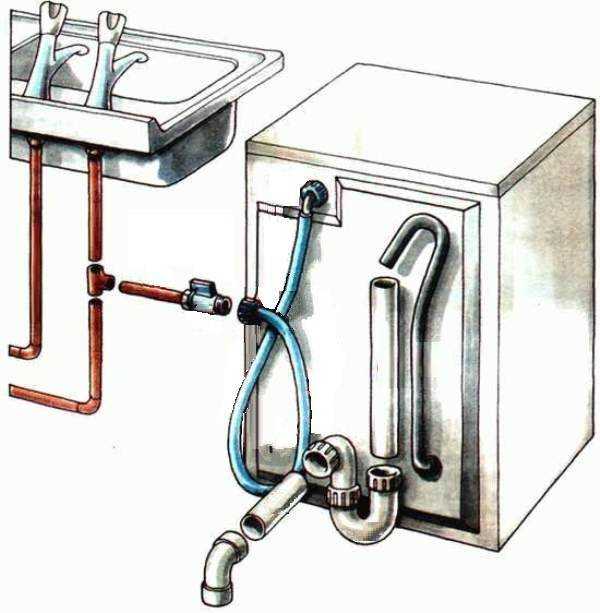

отвод под бачок. Как правило, выполняется в старых домах. Для соединения достаточно приобрести трехпроводной кран для стиральной машины. Лучше всего, если это будет шаровая модель, не требующая дополнительного обслуживания и отличающаяся продолжительным эксплуатационным периодом. Ручка должна быть длинной для удобства пользования. Необходимо закрыть подачу холодной воды, выкрутить подводку сливного бачка, подмотать соединение с резьбой и накрутить отвод с внутренним типом резьбы самого крана. Гибкую подводку бачка выводим на вентиль, соединяем с заливным шлангом машины, открываем кран и проверяем места соединений на герметичность;
подключение перед смесителем. Такая схема соединения подразумевает выдвижение смесительного элемента по отношению к стене сантиметров на семь – восемь. Данный способ подсоединения выполняется в случае, когда стиральную технику устанавливают на месте демонтированного умывальника. Следует закрыть воду, выкрутить смеситель и косоножки (эксцентрики). Резьбы наружные крана и удлинительного элемента подматываются. Вентиль вкручивается в уголок, розетку или муфту трубы, а удлинитель подсоединяется к подаче горячей. По резьбам внутреннего типа вкручиваются кран и удлинитель, выполняется центровка, после чего монтируется смеситель;

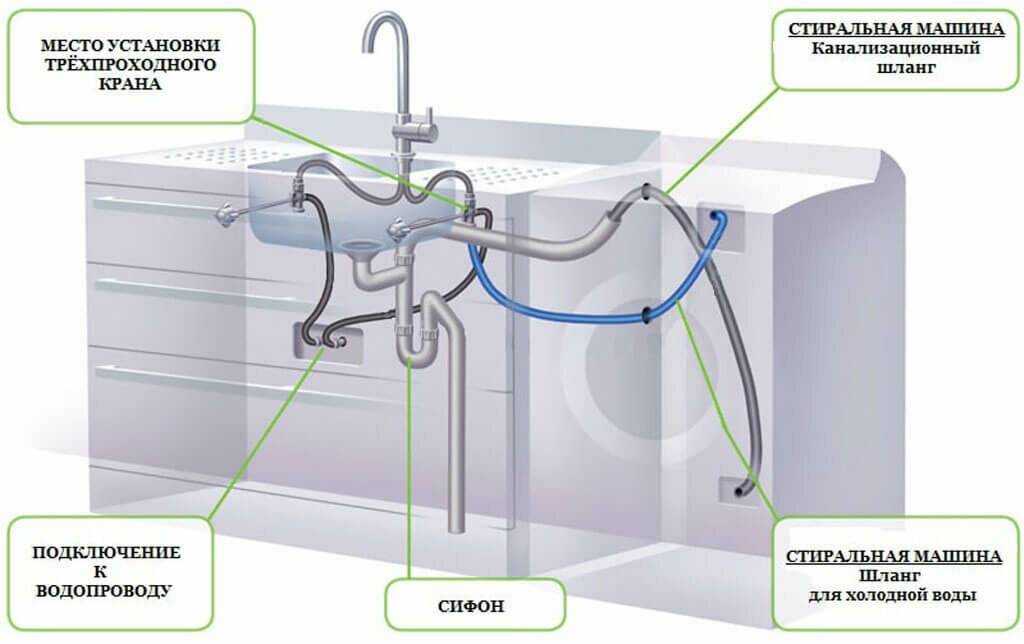

установка под мойку на кухне. Монтаж крана выполняется между подводом и шлангом для смесителя. Отключив воду, отворачиваем гайку на гибком подводе, подматываем соединение, наворачиваем на кран-тройник. Остается подключить подводку, задействовав резьбу вентиля;
подключение стиральной машины на вводе в помещение. Закрываем кран подачи воды, скручиваем контргайку, очистив резьбу от краски. Удаляем старую подмотку, сгоняем муфту, выкручиваем вентильный сгон. Скрутив муфту на сгоне, на освободившееся место накручиваем тройник, затем – сгон, подмотав короткий участок резьбы, предназначенной для вентиля. Подмотав резьбу со стороны помещения, сгоняем тройник, повернув его боковым отводом параллельно по отношению к стене. Затягиваем контргайку, устанавливаем кран и переходной элемент;

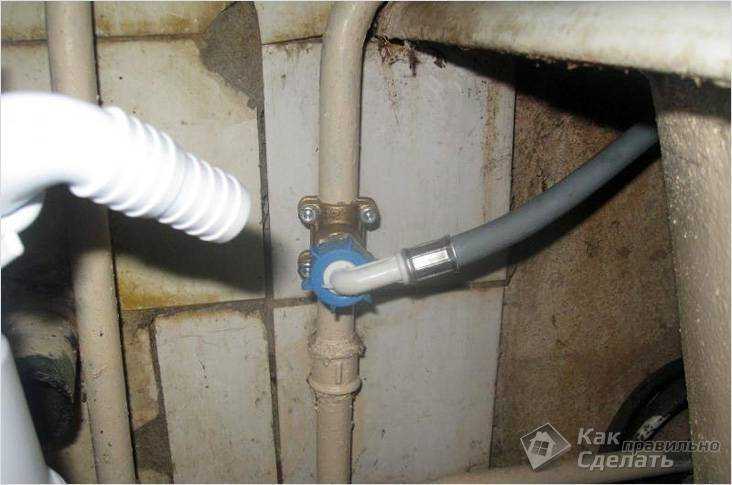

седелка. С помощью этого простого соединения возможна врезка в любой участок холодного трубопровода, даже если он находится под давлением. Точка врезки зачищается от краски и коррозии, выставляется седелка, затягиваются ее крепления. Крановая резьба подматывается и вворачивается в седелку. Остается открыть кран, подставить снизу емкость и просверлить подводку, пропуская сверло через кран и седельный переходник. Если работа выполняется без перекрытия подачи воды, следует использовать ручную дрель. Когда появится под напором вода, извлекаем сверло, закрываем кран, вкручиваем переходник в ¾.

Монтаж произвели. Запуск

До того как запускать машинку. Поставьте её ровно на постоянное место. Вам потребуется гаечный ключ (найдёте в комплекте) и строительный уровень. Если хотите, чтобы аппарат не подпрыгивал с грохотом на месте, выставляйте так, когда верхняя площадка параллельна полу.

На панели сделайте уровень продольно. Ключом подкручивайте ножки. На средину выгоните пузырёк. Поверните уровень поперёк аппарата и повторите. Делайте так, чтобы все ножки плотно стояли на земле. Тогда зафиксируйте их контргайками. Установка окончена.

Шнур подключайте к розетке. Посмотрите, чтобы кран, через который подаётся жидкость, был открыт и запускайте машинку. Программу для пробной стирки выставляйте лёгкую. Маленькую температуру и не бросайте туда бельё. Всё успешно? Поздравляем, вы справились.

Распространенные ошибки:

Врезание в сточную трубу выполнено неверно. Механизмы, благодаря которым аппарат наполняется водой и происходит слив, могут выйти из строя. Вода протечёт на пол. Если подвод открыт, то вода будет течь и при не запущенном аппарате.
Не выровняли машинку по уровню. Центрифуга будет работать шумно. Даже на маленьких оборотах агрегат будет двигаться по ванной или другому месту установки. Если будете перегружать, то барабан со временем выйдет из строя. Появятся течь, можно затопить соседей. Срочно вызывайте мастера и ремонтируйте.
Включают в ближайшую розетку. Отдельная линия не подведена. Когда устанавливайте машинку на кухне, не подключайте её к той же розетке, что и электрическую плиту, холодильник и другие бытовые приборы.
Когда агрегат стирает, он тянет много электроэнергии. Если работают и другие бытовые приборы, возникнет перегруза и даже замкнёт сеть. Чтобы такого не случилось, вызовите электрика. Пусть подведёт свою розетку, которая будет с защитным автоматом и заземлена.
В обычных розетках заземление не принято делать. А кабеля по сечению меньше. Специалисты не рекомендуют так подключать машинку. Опасно. Пригласите электриков для консультации, самостоятельно прочтите инструкцию по эксплуатации. Приобретайте провода нужного сечения – надёжные.

Рекомендуем ознакомиться с видео, в котором показано как правильно подключить стиральную машину:

Для врезания в сточную трубу пригласите сантехника. Или прочтите материал, разберитесь, вникните, возьмите инструменты и сделайте подключение к стоку канализации своими руками. Делайте добросовестно и следуйте инструкции. В других наших статьях вы можете ознакомится с использованием каустической соды.

Делаем расчеты

Прежде чем приступить к подключению машины надо произвести определенные расчеты и ознакомиться с методикой отведения использованной воды из вашей квартиры. Затем уже закупать необходимые для этого материалы.

Поможет сделать правильное подключение составление подробной схемы подсоединения ко всем коммуникациям, где ясна общая картина, какие материалы необходимо купить, приблизительный объем работ. При этом необходимо учитывать:

расстояние от места слива до стиральной машинки;
материал уже проложенных труб в частном доме или квартире;
длину шланга в комплекте бытовой техники;
тройник, размеры шлангов, которые надо закупить.

При организации слива для стиральной машины надо учитывать главное: чем меньше расстояние от устройства до входа в канализацию, тем больше гарантии от случайных протечек.

Первый запуск

Включить машину в сеть.
Выбрать нужный режим стирки и установить его на дисплее.
Включить рабочий режим. При заливке воды в бак контролировать время его наполнения в сравнении с паспортными данными. Если машина наполняется медленно, необходимо проверить давление в водопроводе и, при необходимости, принять меры для его подъема в соответствии с паспортными рекомендациями.
Проконтролировать время нагрева воды для выбранного режим.
При наполнении бака водой контролировать отсутствие протечек, если они есть – устранить причину и повторить испытания.
