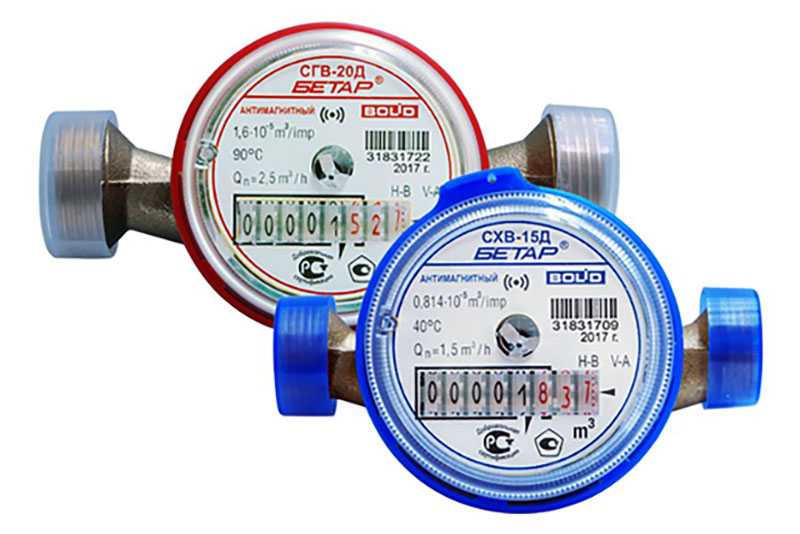

«Бетар»
Продолжает рейтинг 2023 года по надежности один из самых популярных производителей бытовых счетчиков воды в России. Здесь же производятся модели для учета расхода газа и электричества. Есть в ассортименте и технологии для промышленного и общедомового учета.
Если говорить о простых моделях, то их нередко выбирают застройщики, а жильцы меняют не раньше определенного законодательством срока – потому что надежные и работают бесперебойно. Минус – в «юзабилити»: пользователи отмечают слишком мелкие цифры на шкале. Но это касается только счетчиков воды – газовое табло достаточно крупное.
Характеристики, устройство и принцип работы
Важнейшими характеристиками жидкостных расходомеров являются точность и пропускная способность. Эти параметры в устройстве Эконом СВ 15 позволяют наиболее эффективно использовать его в качестве индивидуального прибора учёта потребляемой жидкости в квартире или частном доме.
Принцип работы устройства довольно прост: внутри измерительной камеры крутится под напором воды крыльчатка, вращательное движение которой передаётся на циферблат устройства. В зависимости от модификации приборы учёта потребления горячее воды могут отличаться по размеру и другим параметрам.
СВ 15 80
Модель Эконом СВ 15 80 имеет следующие технические характеристики:
- Диаметр: ½ дюйма.
- Монтажная длина: 80 мм.
- Расход: 3 м3/ч.
- Межповерочный интервал: 6 лет.
- Максимальное рабочее давление: 1,6 мПа.
- Тип: крыльчатый сухоходный.

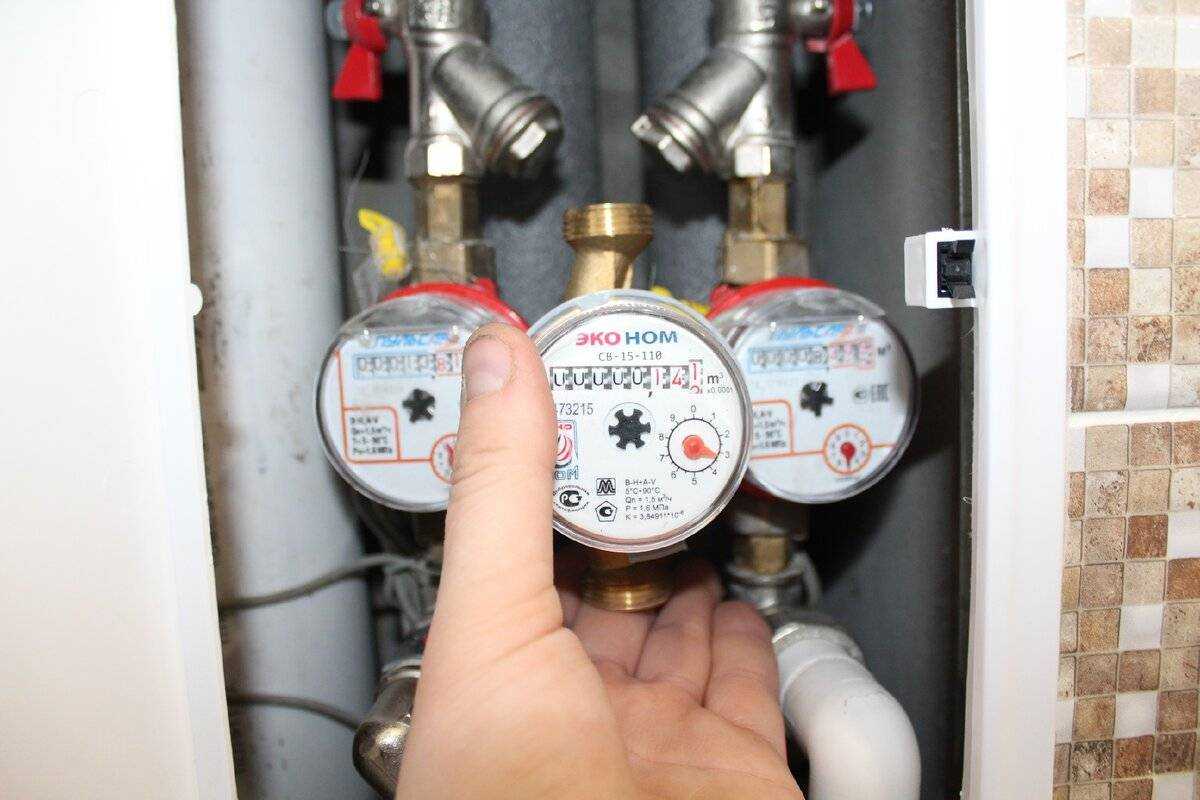

Прибор учёта потребления жидкости этого типа также может использоваться в сетях водоснабжения.
Схема
СВ 15 110
Эта модификация водосчётчика Эконом СВ 15 имеет следующие параметры:
- Диаметр: ½ дюйма.
- Монтажная длина: 110 мм.
- Расход: 3 м3/ч.
- Межповерочный интервал: 6 лет.
- Максимальное рабочее давление: 1,6 мПа.
- Тип: крыльчатый сухоходный.
Эта модель универсального водосчётчика также может быть использована для учёта расхода холодной или нагретой до высокой температуры жидкости.
Все счётчики Эконом СВ 15 оснащаются антимагнитной защитой, что позволяет обеспечить высокую точность подсчёта расхода жидкости даже при наличии сильных магнитных полей в непосредственной близости от прибора.
Модели

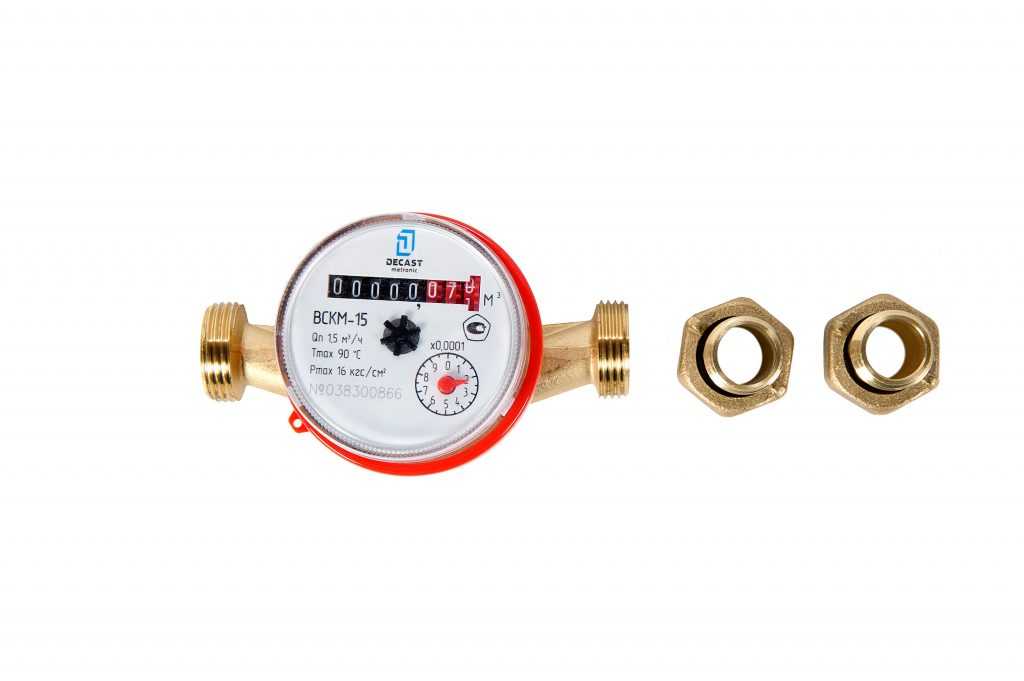

Счетчик воды ВСКМ 15
Счетчик воды ВСКМ 15 изготовлен в типичном и фланцевом исполнении или модифицирован импульсным выходом.
Особенностями стандартного исполнения являются такие моменты:
- корпус, выполненный из сверхпрочных материалов;
- присоединение с помощью резьбы;
- наличие сенсорного модуля импульсов (не всегда).
Модифицированный счетчик с импульсным выходом характеризуется стандартным исполнением и отсутствием сенсорного модуля импульсов.
Водосчетчик ВСКМ в фланцевом исполнении имеет фланцевые соединительные фрагменты.
Многофункциональные измерительные приборы для воды ВСКМ выполнены в двух моделях: 90- Ф и 90 ДГ- Ф. Отличием между моделями является применение дистанционного герконного датчика в одном из образцов. Любая модель обладает способностью работать в широком диапазоне температур, имеет пролонгированный срок службы.
Преимущественно, водомер ВСКМ используется для контроля за количеством потребленной горячей воды, но модель также активно применяется как счетчик холодной воды. Прибор характеризуется высокоточностью измерений, оснащен защитой от кавитации.
В счетчике имеется одна движущаяся деталь – крыльчатка. С целью продления срока ее службы, она выполняется из надежного материала. Он отличается устойчивостью к неблагоприятному воздействию очень жесткой воды и влиянию электро- или магнитного поля.

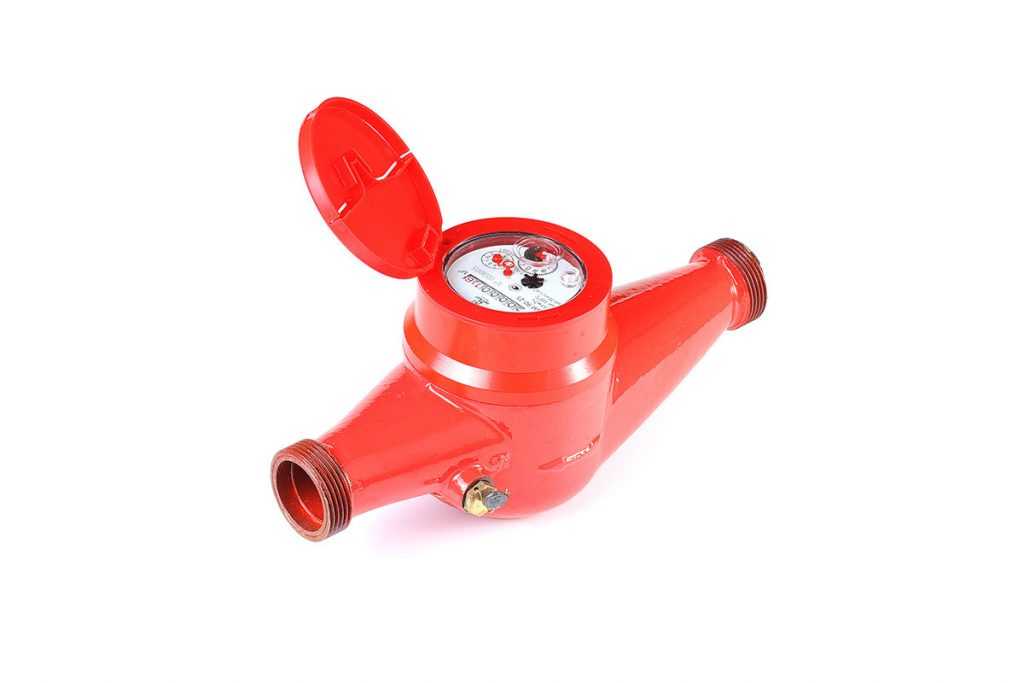

Счетчик воды ВСКМ 90 50
Счетчик воды ВСКМ 90 50 — учетный механизм с пластиковыми роликами и стрелочными индикаторами, показывает потребленный объем в метрах кубических. Принцип функционирования базируется на подсчете частоты поворотов крыльчатки. Данное устройство относится к категории многоструйных. Вода взаимодействует с крыльчаткой, что позволяет получать наиболее точные результаты измерений. Счетчик ВСКМ 50 фланцевый устанавливается горизонтально и вертикально. Он работает в разных диапазонах расходов. При горизонтальном расположении – это классность В, при вертикальном – классность А.
Промежуточный термин между поверками на горячую и холодную воду – шесть лет. Продолжительность термина службы – двенадцать лет.
Счетчик воды ВСКМ 90 32
Счетчик воды ВСКМ 90 32
Идея работы универсального устройства основывается на учете частоты оборотов крыльчатки, скорость вращения которых равна расходованию воды. Счетчик воды ВСКМ 90 32 рекомендован для установки в частных домах, как общедомовой счетчик, на небольших предприятиях с умеренным потреблением воды. Преимущественно, применяется в помещениях с повышенным уровнем влажности. Метрологическая классность устройств – А и В, класс зависит от месторасположения и способа прикрепления прибора.
Счетчик воды ВСКМ 90 20
Универсальный крыльчатый счетчик воды ВСКМ 90 20 предназначается для установки в приватных жилищах с незначительным расходом воды. Прибор одинаково эффективно применяется для учета расхода холодной и горячей воды.
Временной интервал между проверками водомера ВСКМ 20 ДГ составляет шесть лет, продолжительность срока эксплуатации – двенадцать лет. Прибор характеризуется высокоточной службой, простотой обслуживания. В наборе предусмотрены присоединительные элементы.
Счетчик воды ВСКМ 90 15
Счетчик воды ВСКМ 90 15

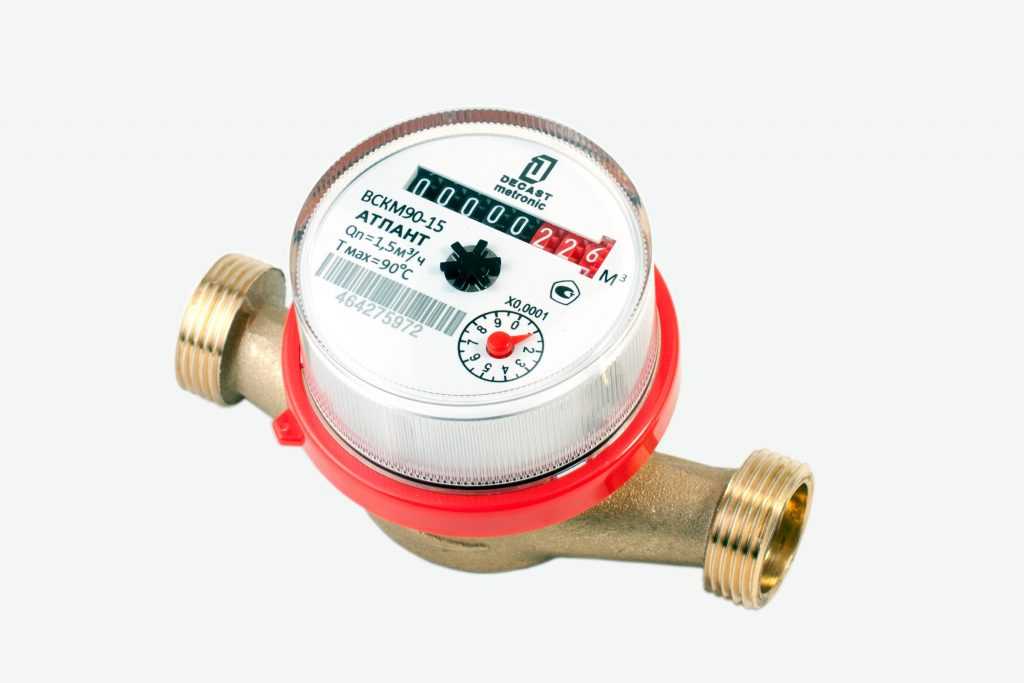

Прибор учета потребленной воды ВСКМ 90 15 атлант – крыльчатый одноструйный сухоходный. Диапазон допустимой температуры – от пяти до девяноста градусов. Класс точности работы зависит от способа установки: класс В при горизонтальном расположении, класс А – при вертикальном. Максимально допустимое рабочее давление – 1 Мпа. Временной промежуток между поверками на холодную воду – шесть лет, на горячую – четыре года. Продолжительность службы прибора – двенадцать лет. Имеет антимагнитную защиту.
Приборы учета ВСКМ 15 ДГ показали себя как сверхточные и качественные механизмы для учета за потребленной жидкостью.
Особенности монтажа и условия эксплуатации
Водосчётчик этой модели должен быть установлен исключительно на горизонтальной поверхности. Циферблат устройства следует ориентировать вверх, чтобы обеспечить правильную работу изделия и удобство при снятии показаний.
Несмотря на простые требования к установке прибора, описанные в руководстве пользователя, самостоятельно выполнять такую операцию не рекомендуется. Если необходимо собрать прибор или снять устройство для ремонта, то следует обращаться в компании, которые имеют разрешение на проведение таких работ. В этом случае будет минимизирован риск повреждения водосчётчика и его пломбы.
Несмотря на отсутствие реакции на магнит проверять устройчивость к подобному воздействию не следует. В случае повреждения счётчика потребуется не только заменить устройство, но и выплатить приличный денежный штраф.
Как снимать показания
Показания итогового расхода снимаются с левой части восьмиразрядного счётчика. Для удобства она выделена чёрным цветом(зелёный прямоугольник). Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Цифры окрашенные в красный цвет(красный прямоугольник) для учёта воды не используются.
Конструктивно предусмотрена возможность свободного вращения счётного устройства по окружности вокруг своей оси на 360 градусов. Это значительно облегчает процесс считывания показаний. Кроме этого к отдельным модификациям добавляются устройства дистанционного снятия показаний.
Для чего нужен счётчик Эконом СВ 15
Счётчик этого типа служит для регистрации количества израсходованных кубометров жидкости. Такой прибор имеет минимальный уровень погрешности, хорошо защищён от воздействия магнитных и электромагнитных полей. Применение качественных металлических сплавов позволяет обеспечить длительный срок годности, в течение которого прибор не повреждается коррозией
Благодаря универсальности изделие этого типа можно использовать для подсчёта расхода жидкости. То есть, достаточно приобрести 2 одинаковых прибора, чтобы установить на контуры подачи жидкости различной температуры.
Поверка
Процедура является обязательной и должна проводится четко в установленные сроки. Критерии поверки разнятся для моделей счетчиков. Для приборов ВСКМ межповерочный термин составляет шесть лет и четыре года для холодной и горячей воды соответственно.
Если собственник не прошел поверку устройства в определенные сроки, прибор автоматически считается неисправным, а оплата взымается с учетом проживающих по установленным нормативам.
Поверка может проводится двум способами:
- счетчик демонтируется и сдается в обслуживающую компанию;
- счетчик проверяется инспектором на дому, без демонтажа.
Сроки поверки зависят от выбранного варианта. При отправке прибора в специальное учреждение приблизительный срок поверки – две недели, при вызове мастера на дом – контроль произведется в течение одного-двух часов. Стоимость в каждом конкретном случае будет разниться. Цена за поверку счетчика горячей воды не отличается от стоимости поверки счетчиков холодной воды.
Проводить процедуру дома или в учреждении – решает собственник. Поверка и калибровка прибора в домашних условиях имеет ряд преимуществ:
- налицо явная экономия времени;
- нет механического воздействия на водопроводные трубы, способные испортиться в процессе демонтажа;
- экономия средств, так как во время поверки в учреждении, человек около двух недель платит по усредненным тарифам.
Но имеется и ряд недостатков: поверка, проведенная таким способом процедура, не гарантирует нормальную работу прибора в дальнейшем. Метод не выявляет некоторые нарушения в работе, особенно деталей, выполненных из пластмассы. Прибор, несоответствующий стандартам, будет списан, но за поверку придется заплатить.
Технические характеристики счётчика воды
Технические характеристики счётчика Декаст
Срок службы прибора
Срок службы агрегатов учета воды и тепла соответствует требованиям государственного стандарта. Он составляет 12 лет с момента установки в систему. Компания производитель устанавливает гарантийный срок равный 72 месяцам, в течение которого допускается гарантийный ремонт.
Межповерочный интервал
Интервал между поверками для приборов учёта воды и тепла составляет шесть лет. В течение этого периода обеспечена бесперебойная работа предлагаемых агрегатов.
Стоимость счётчиков
Стоимость аппаратов определяется их назначением. Для бытовых устройств цена начинается с уровня 1500 рублей и зависит от предлагаемой модификации. Для общедомовых нужд цена составляет 9000 рублей и более. Промышленные устройства стоят в пределах нескольких десятков тысяч рублей.
Установка водосчетчика своими руками
Если есть сантехнический опыт и разобраться с монтажом не проблема, можно выбирать счетчик воды. Какой лучше приобрести расходомер для вашей квартиры или дома, подскажут в специализированном магазине
Важно знать требования по монтажу изделия, в соответствии с правилами ГОСТ Р 50193
При выборе расходомера необходимо обращать внимание на наличие у него паспорта, состояния комплектности, о ней прописано в документе, и какой гарантийный срок эксплуатации. Агрегат должен быть сертифицирован и опломбирован
Для правильной установки устройства важно изучить пошаговую инструкцию, в которой производитель акцентирует внимание на нюансах монтажа своего прибора учета. Не будет лишним получить совет у специалистов сантехнической службы, обслуживающей ваш дом
План действий:
- После получения технических требований к расходомеру от местного жилищного сервиса можно приобретать счетчик.
- Проводим проверку купленного изделия в лицензионной фирме с заполнением информации в паспорте и определением даты опломбирования прибора после монтажа.
- Начинать монтаж надо с выбора места на трубе. В квартире устройство врезается в водовод диаметром 15 мм, возле унитаза, а в частном доме в 20 см от водяной магистрали.
- Перед врезкой счетчика проверить комплектующие для установки: наличие запорного крана, очищающего фильтра, обратного клапана и вспомогательных материалов.

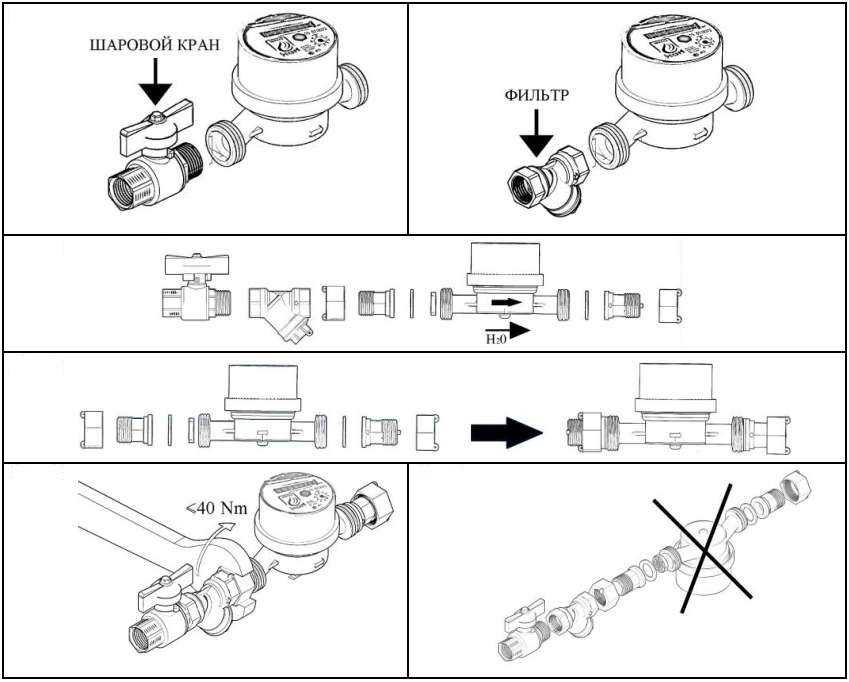

- В соответствии с монтажной схемой раскладываем все детали последовательно, как они должны быть установлены на трубопроводе. На каждом устройстве имеется маркировка в виде стрелки, указывающей направление установки детали. Все стрелки после сборки должны быть направлены в одну сторону.
- Предварительно собираем все детали согласно схеме, чтобы определить количество витков, на которые нужно закрутить приборы при установке на водяную трубу.
- В собранной цепи отстойник направлен вниз, запорный кран и циферблат прибора учета – вверх.
- Закручиваем фильтр на кран, используя паклю, нить из полиамида с силиконовой смазкой или другие разновидности уплотнителей, обматываем резьбу по канавке.
- На фильтр накручиваем патрубок с накидными гайками. Далее заворачиваем счетчик. Второй патрубок соединяем с обратным клапаном.
- Собираем всю конструкцию вместе и определяем, какую длину надо вырезать в трубопроводе. При замере вырезаемого отрезка нельзя ошибаться, так как труба металлическая.
- Перекрываем кран подачи воды и отрезаем участок трубы, на их концах нарезаем резьбу и вставляем собранную конструкцию. Закручиваем накидные гайки, соединяя трубопровод. При сборке не забываем накручивать на резьбовое соединение уплотнительные нити.
- При установке счетчика горячей воды лучше уточнить, какие прокладки в комплекте с патрубками. Если резиновые, то это для холодной жидкости. Чтобы не допустить течи в кране и агрегате, использовать паронитовое уплотнение.
- Проверяем на герметичность собранную конструкцию, постепенно открывая шаровой кран. Если протечек нет, вызываем работников сервиса для опечатки установленного прибора учета.
- Вместо металлических труб можно использовать металлопластиковые или полипропиленовые. Для соединения с металлическими патрубками используются фитинги.
После установки агрегат должен периодически проходить проверку на точность измерения расхода жидкости: холодной – раз в 6 лет, горячей – раз в 4 года.
Немало информации помещено на лицевой панели водомера
1 – серийный индивидуальный номер прибора.
2 – значки-пиктограммы о наличии государственной сертификации данной модели счетчика
3 – название модели. В данном случае в названии сразу есть упоминание и об условном диаметре трубы – 15 мм.
4 – температурный диапазон эксплуатации. На иллюстрации представлен универсальный водомер. Об этом же говорит и серый цвет оформления корпуса.
5 – Номинальный расход Qn. Максимальный расход, как правило, в два раза выше.
6 – этот счётчик имеет возможность снятия импульсных показаний. Поэтому указана величина объема проходящей воды, соответствующего выработке одного импульса. Показатель необходим для точной настройки и поверки приборов учета.
7 – класс точности водомера. В данном случае: класс «А» при вертикальном положении («V»), и класс «В» — при горизонтальном («Н»).
При приобретении прибора обязательно проверяется комплектность поставки. Большинство счетчиков идет с накидными гайками-американками и соответствующими уплотнениями – это существенно облегчит монтаж прибора. К приборам с импульсным выходом может прикладываться и сам датчик с сигнальным кабелем. Впрочем, для некоторых моделей предусмотрено отдельное приобретение такого датчика при необходимости – это должно указываться в паспорте изделия.
На что обращают внимание при выборе водосчетчика?
Приборов, предназначенных для учета объемов расхода воды, сегодня на рынке достаточно много, причем они могут функционировать по различным принципам. Наиболее простыми в плане эксплуатации являются так называемые тахометрические счетчики. Они действуют следующим образом: поток воды, проходящий по трубе и, соответственно, идущий через счетчик, производит вращение турбины или же лопастного колеса. Оно передается на само счетное устройство, благодаря которому отображается общий объем потраченной воды, выраженный в кубометрах.
В счетчиках для воды, рассчитанных на эксплуатацию в бытовых условиях, используется стандартная крыльчатка, которая обладает некоторыми особенностями. В частности, у нее есть определенная инерционность, а специалисты отмечают и зависимость от турбулентности потока, однако при незначительных объемах воды, проходящих через такой счетчик (как правило, они не превышают 10-15 кубометров в месяц) подобными данными можно пренебречь. Дело в том, что они не будут серьезно влиять на общую картину – разница между фактически потребленным объемом и отображенным на счетчике вряд ли будет выше 5-7 литров.
Несколько дороже обойдутся счетчики тоже тахометрического типа, однако в их конструкции вместо крыльчатки будет использоваться турбина, снижающая инерционность практически до нуля. Подобные изделия устанавливаются на трубы, диаметр которых составляет 25 мм или больше. Погрешность у этих конструкций минимальна.
Кроме того, в продаже имеются модели комбинированного типа. Они имеют в своей конструкции систему клапанов, которые в случае необходимости будут переключать идущий через них поток воды с турбинного на крыльчатый учет и обратно. Еще стоит отметить, что механизм счетчиков бывает сухого или мокрого типа. У последней конструкции измеритель объема воды находится во влажных условиях, что сказывается на долговечности. Водопроводная вода зачастую содержит в себе крупные загрязнения, способные засорить счетчик, что тоже отразится на периоде эксплуатации.
Сухие счетчики обладают механизмом, который не будет вступать в контакт с водой – он отделяется от нее при помощи специальной перегородки, причем вращающий момент, передающий информацию на цифровое табло, обеспечивается при помощи двух магнитов. Такие счетчики более точные и долговечные, однако они являются очень чувствительными по отношению к магнитному полю.
Для чего нужен счетчик ВСКМ с импульсным выходом
Счетчик ВСКМ нужен для точного определения объема питьевой или сетевой воды, подаваемой в обратных и подающих трубопроводах, относящихся к открытым или закрытым системам теплоснабжения, горячего и холодного водопровода. Температурный диапазон, при котором допустима работа устройства от +5 до +90оС. Давление не больше 1,6 МПа. Функционирование устройства основывается на измерении количества оборотов крыльчатки, которая вращается со скоростью, прямо пропорциональной расходу жидкости, идущей по трубопроводу.
Оборудование имеет конструкцию по типу сухохода. В жидкости пребывает исключительно крыльчатка, которая вращается во время работы устройства. Между ней и счетным механизмом кинематическая связь выполняется при помощи магнитного взаимодействия непосредственно через перегородку, которая отличается герметичностью. Крыльчатка имеет опорные элементы, особые счетные механизмы, которые оснащаются специальными часовыми камнями для продолжительной эксплуатации и оптимальной надежности учетного прибора.
ВСКМ-15, ВСКМ-20
