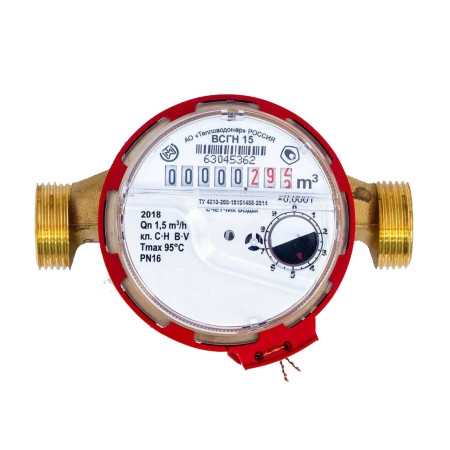

Счетчики воды тепловодомер

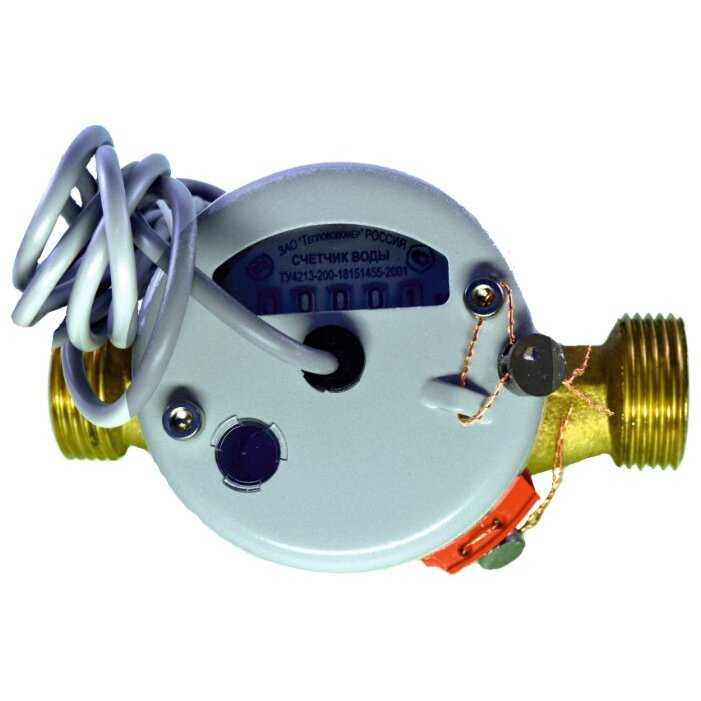

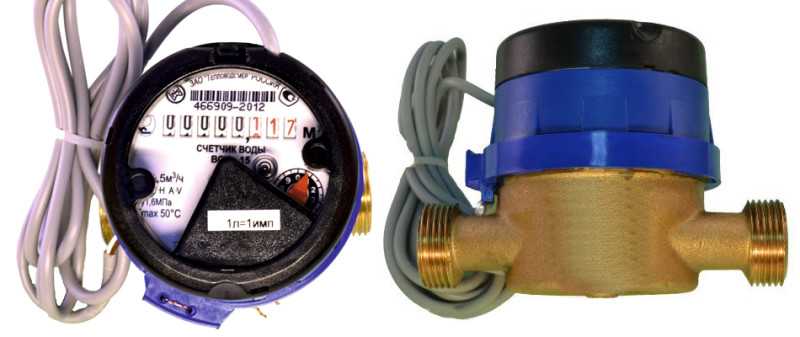

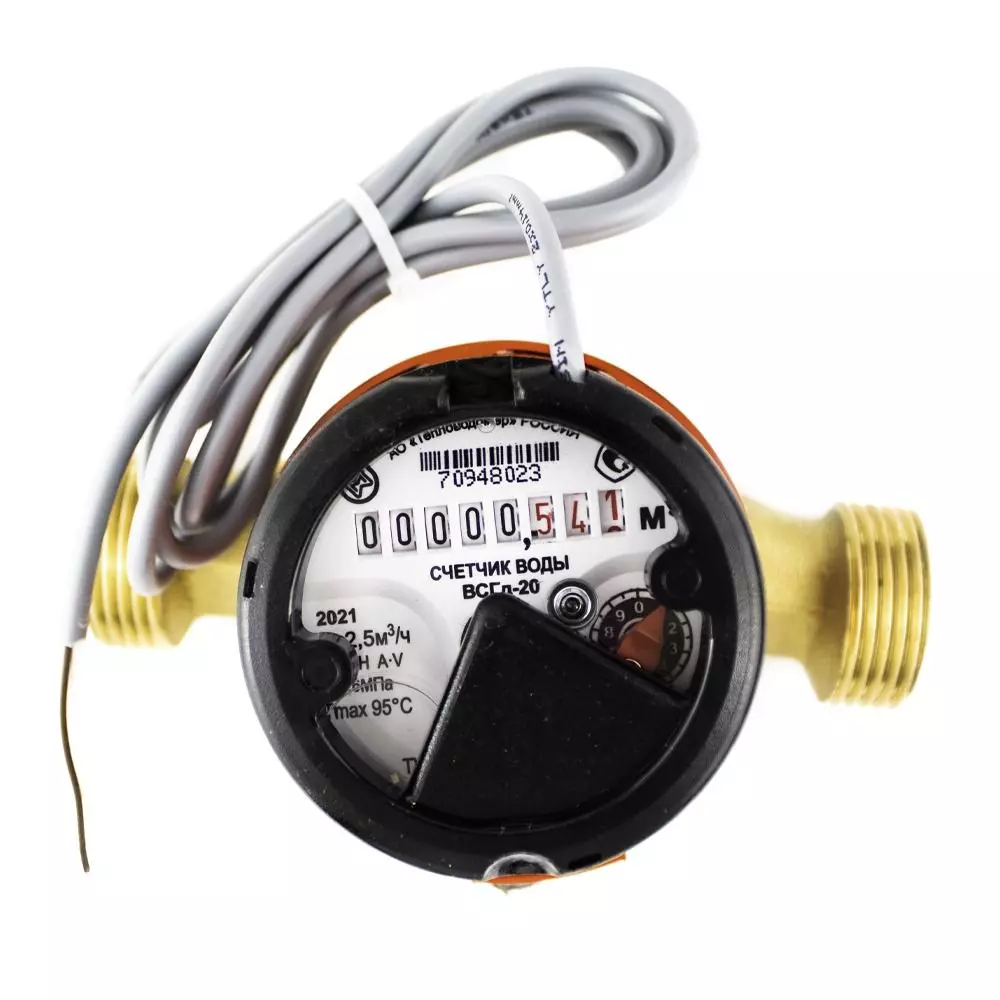

Для чего нужен счетчик ВСКМ с импульсным выходом

Счетчик ВСКМ нужен для точного определения объема питьевой или сетевой воды, подаваемой в обратных и подающих трубопроводах, относящихся к открытым или закрытым системам теплоснабжения, горячего и холодного водопровода. Температурный диапазон, при котором допустима работа устройства от +5 до +90оС. Давление не больше 1,6 МПа. Функционирование устройства основывается на измерении количества оборотов крыльчатки, которая вращается со скоростью, прямо пропорциональной расходу жидкости, идущей по трубопроводу.

Оборудование имеет конструкцию по типу сухохода. В жидкости пребывает исключительно крыльчатка, которая вращается во время работы устройства. Между ней и счетным механизмом кинематическая связь выполняется при помощи магнитного взаимодействия непосредственно через перегородку, которая отличается герметичностью. Крыльчатка имеет опорные элементы, особые счетные механизмы, которые оснащаются специальными часовыми камнями для продолжительной эксплуатации и оптимальной надежности учетного прибора.

Условия эксплуатации

Для обеспечения длительного срока службы следует обеспечивать оптимальные условия использования. Чтобы узнать все основные параметры достаточно посмотреть в паспорт прибора (будет прикреплен далее). Тут мы рассмотрим только на основные нюансы.

Для всех видов расходомера допускается использование, только для холодной воды. Все расходомеры этого типа эксплуатируются при температурах от +5° до +50° C. Как правило, крыльчатые счетчики ДУ 15, 20 и 25 являются бытовыми и используется в квартирах. У 32 и 40 диаметр больше, поэтому их устанавливают в загородных коттеджах и офисах.

Турбинные счетчики ВСХНд с импульсным выходом применяются в производстве, на промышленных предприятиях и в качестве общедомовых. Турбинный механизм более выносливый, по сравнению с крыльчатым, они легче переносят постоянную высокую нагрузку.

Запрещается эксплуатация в условиях отрицательных температур. Помещение, где размещается водосчетчик должно быть отапливаемым, в противном случае прибор может отказать или лопнуть при отрицательных температурах. Также не рекомендуется применять счетчик для замера воды имеющей сильные механические загрязнения, особенно это касается турбинных моделей.

Где применяются счетчики ВСХН

В первую очередь стоит отметить, что этот тип водосчетчиков используется только в отапливаемых помещениях, это обеспечивает оптимальные условия для работы. Также они могут устанавливаться в специальных павильонах, где установлено другое коммунальное оборудование. При выборе места установки обязательно следует учитывать, что к счетчикам должен иметься свободный доступ для осмотра и ремонта в случае необходимости.

В первую при выборе счетчика нужд отталкиваться от диаметра (DN):

1. DN 15-20 крыльтачтые. Используется в квартирах и частных домах.
2. DN 25-40 крыльтачтые. Применяются в различных коммерческих помещениях, рестораны, офисы, магазины, склады, промышленные здания, многоквартирные дома, большие зимние коттеджи.
3. DN 40-250 муфтовые. Устанавливают в качестве обще домовых счетчиков в многоквартирных домах, на крупных производствах и в офисных зданиях.

Применяться эти водомеры могут для промышленных, общедомовых и бытовых нужд. В зависимости от особенностей трубопровода подбирается модификация с подходящим диаметром. Это обеспечивает качественную работу приспособления в конкретных условиях.

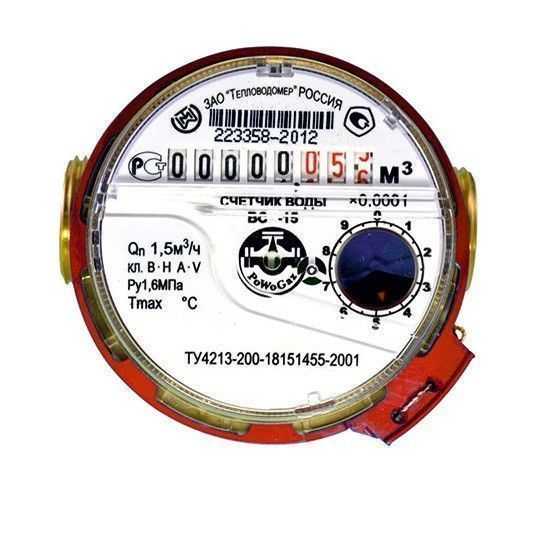

Устройство и принцип работы

Основными элементами конструкции этого устройства являются:

• металлический корпус с установленными входным и выходным штуцером;
• крыльчатка (состоит из оси, на которой закреплены подшипники и система крыльев);
• верхняя и нижняя платы;
• масштабирующий редуктор (производит передачу вращательного движения оси крыльчатки к механизму измерительного устройства в пропорции соответствующей объёму прошедшей через прибор воды);
• пяти разрядный индикатор барабанного типа;
• три стрелочных круговых индикатора;
• фиксирующий и регулировочный винт;
• три уплотнительных и одно защитное кольцо;
• стеклянная крышка;
• уплотнители и манжеты для крепления и герметизации.

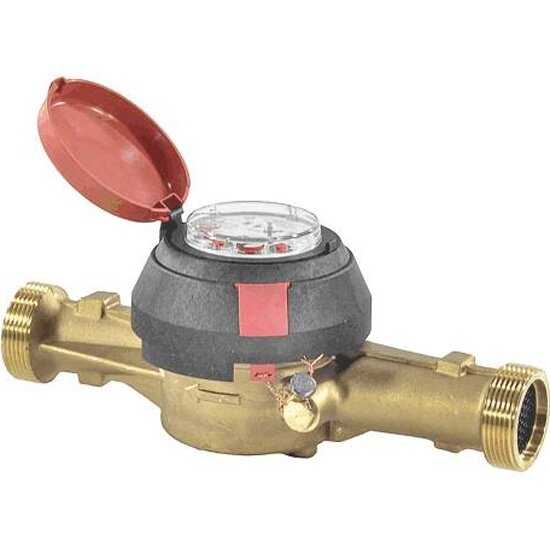

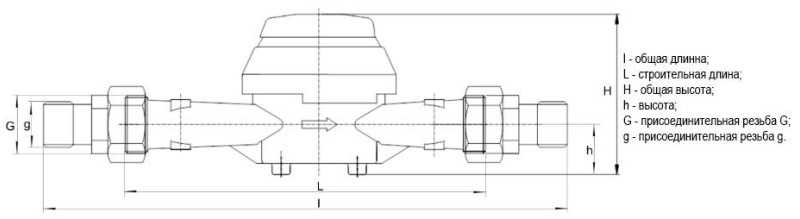

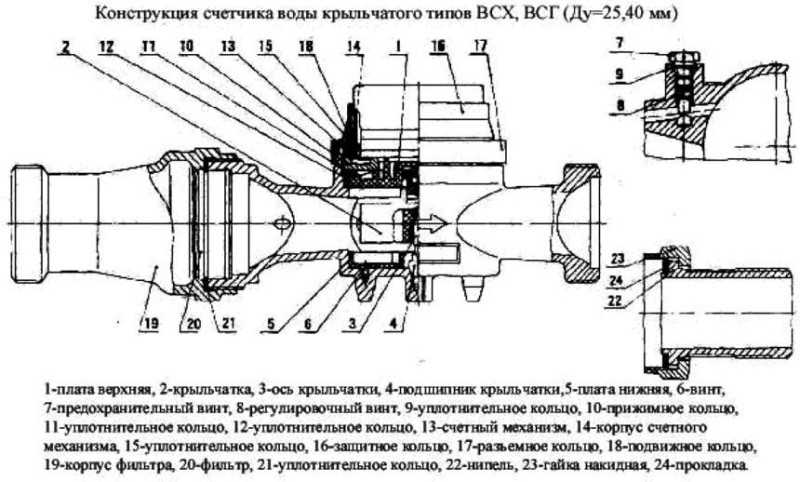

Конструкция-ВСХ(Г) Ду25-40

Принцип работы устройства основан на преобразовании скорости вращения вала крыльчатки в число оборотов измерительного устройства с определённым масштабом. Точность измерений составляет доли кубического метра.

Технические характеристики

Наименование основных технических характеристик	Ду водосчетчика, мм	Емкость указателя счетного механизма, м3
15	20	99 999
Расход воды, м3/ч, в т.ч. для счетчиков 1.1 ВСХ, ВСХд в диапазоне температур	+5…+50 оС
наименьший Qmin кл. А (верт.) / кл. В (гориз.)	0,06 / 0,03	0,1 / 0,05
переходный Qt кл. А / кл. В	0,15 / 0,12	0,25 / 0,2
эксплуатационный Qэ	1,5	2,5
номинальный Qн	1,5	2,5
наибольший Qmax	3	5
порог чувствительности	0,01	0,02
ВСТ, ВСГ, ВСГд в диапазоне температур	+5…+90 оС
наименьший Qmin кл. А (верт.) / кл. В (гориз.)	0,06 / 0,03	0,1 / 0,05
переходный Qt кл. А / кл. В	0,15 / 0,12	0,25 / 0,2
эксплуатационный Qэ	0,9	1,5
номинальный Qн	1,5	2,5
наибольший Qmax	3	5
Порог чувствительности	0,01	0,02
Потеря давления при наиб. расходе не превышает, МПа	0,1
Цена одного импульса, л/имп для ВСТ, ВСГд, ВСХд	1 (10 — по заказу)
Наибольшее кол-во воды, измеренное счетчиком, м3: за сутки	0,038	0,063
Присоединение к трубопроводу	Резьбовое
1»	1»
Габаритные размеры в мм, не более монтажная длина	110	130
высота	75	75
высота (сч. типа ВСТ, ВСХд, ВСГд)	80	80
ширина	70	70
Масса, кг, не более	0,5	0,6
Межповерочный интервал	6 лет
Наименьшая цена деления, м3	0,00005

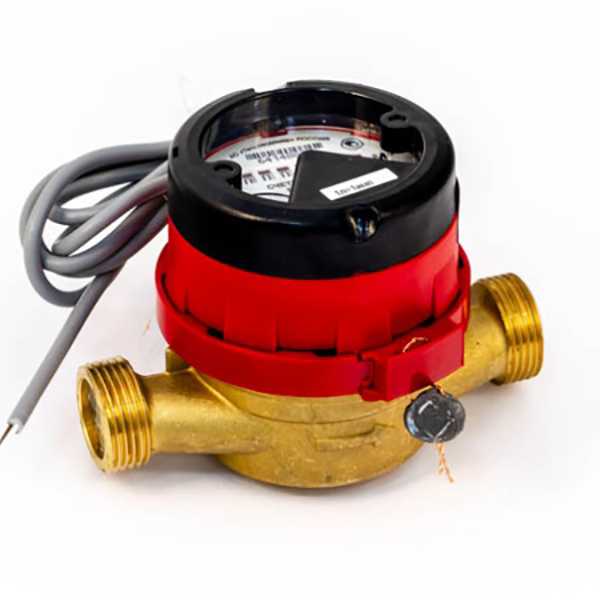

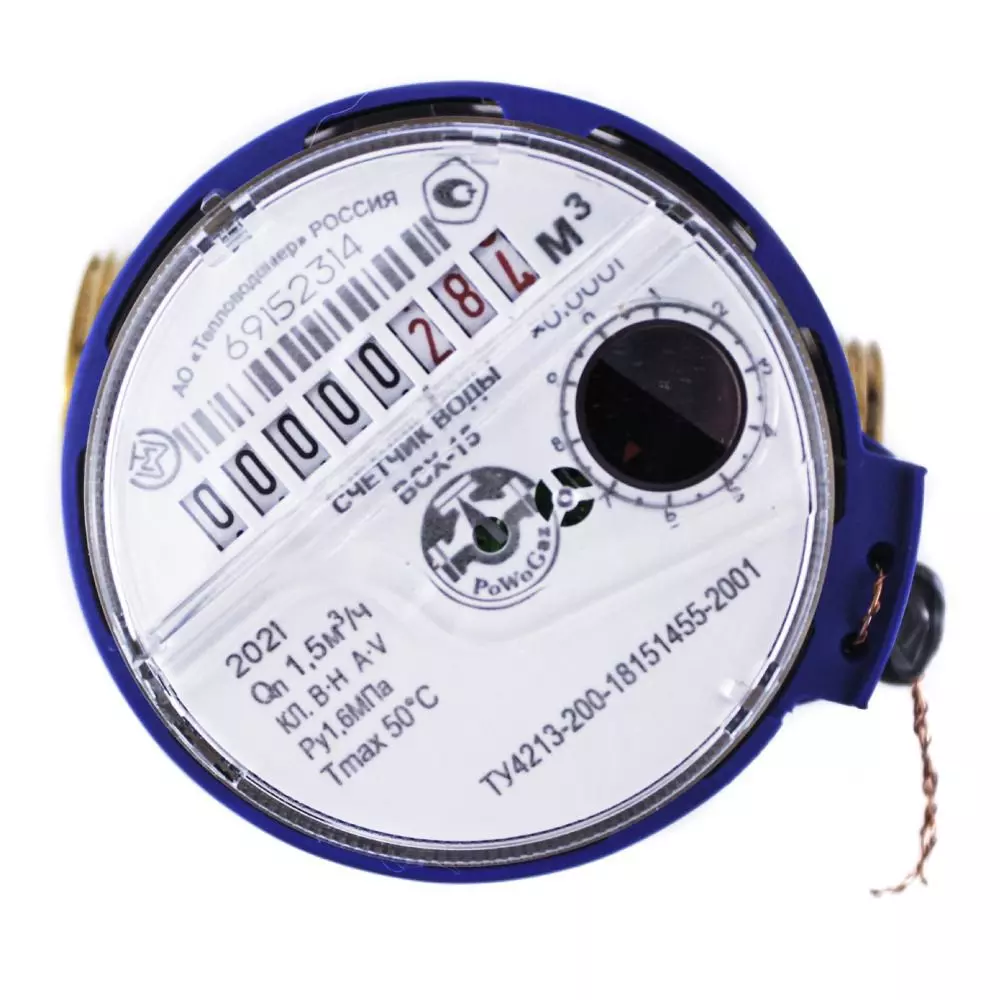

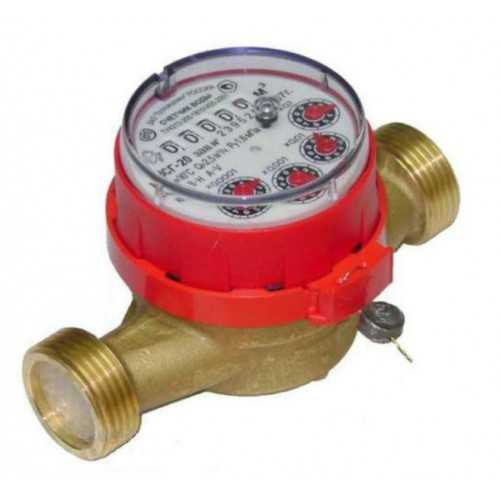

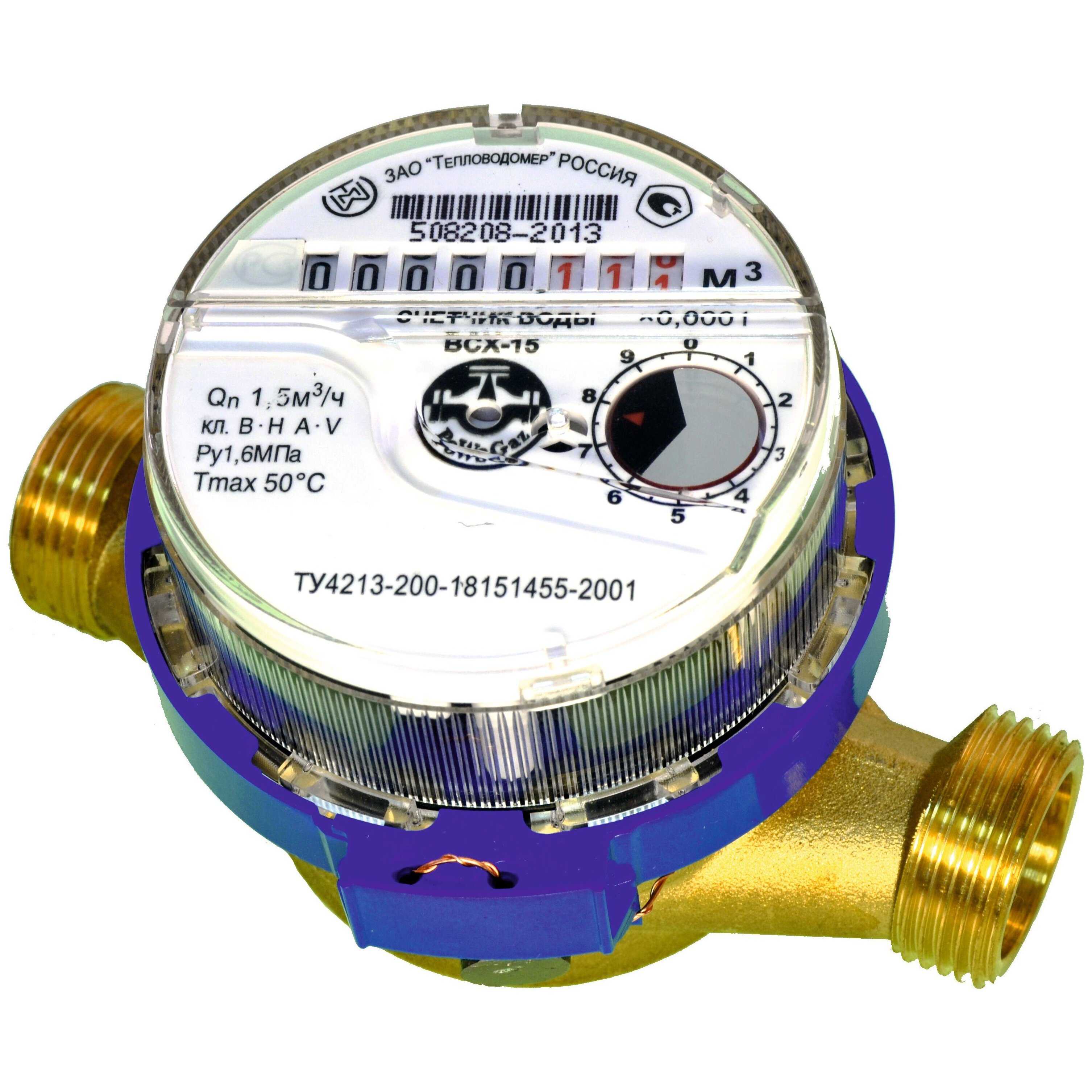

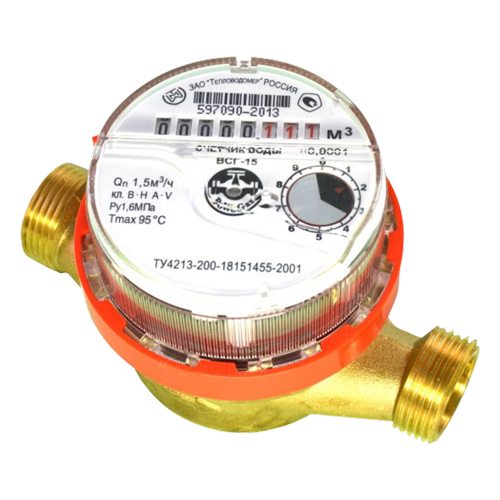

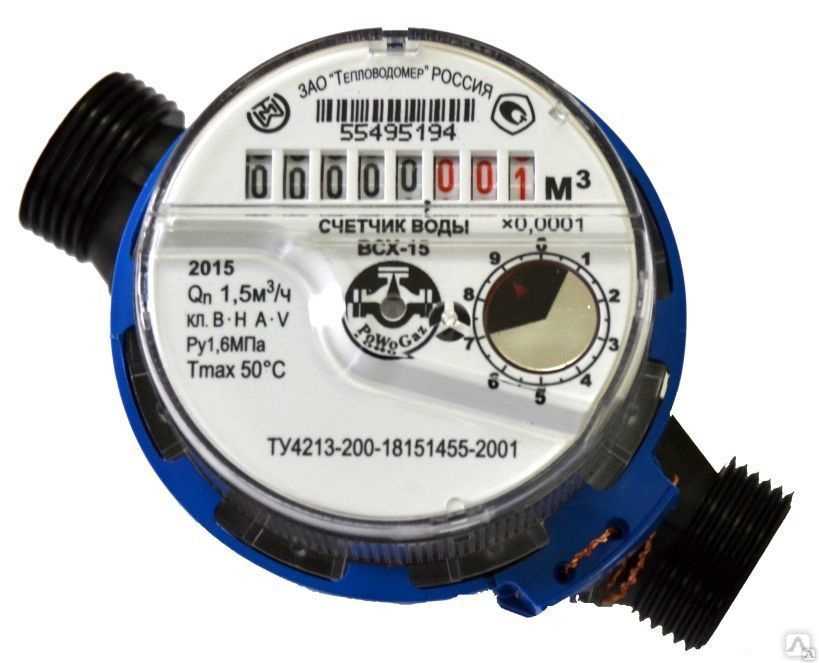

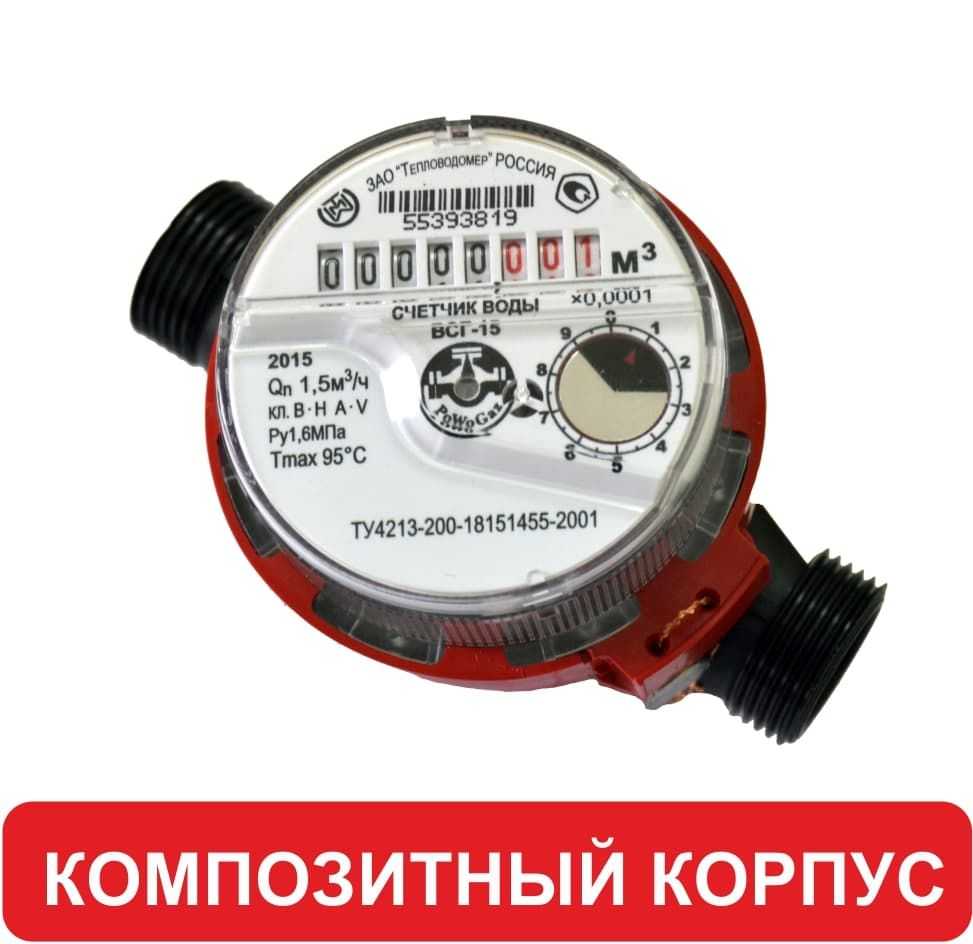

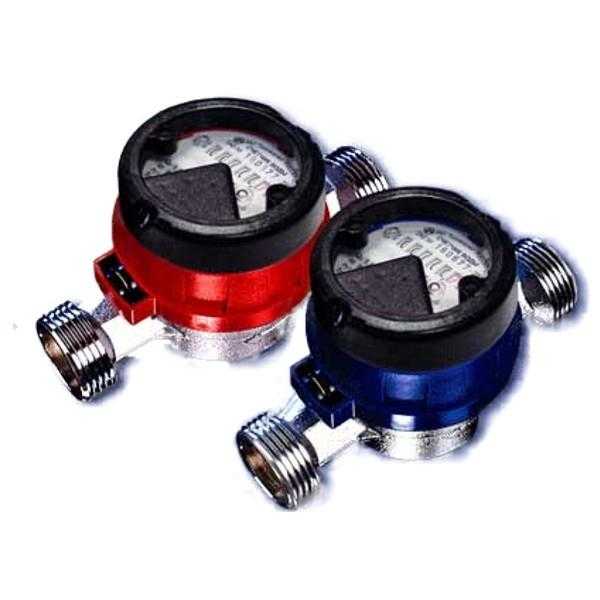

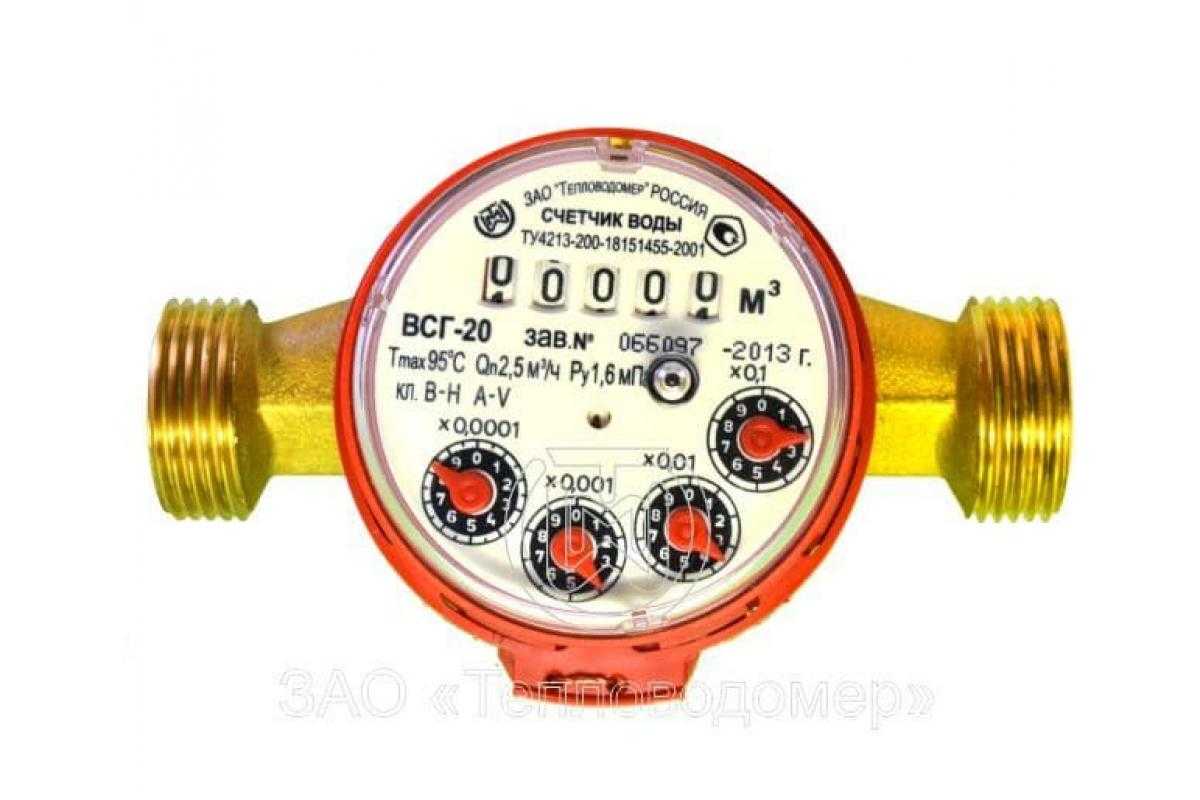

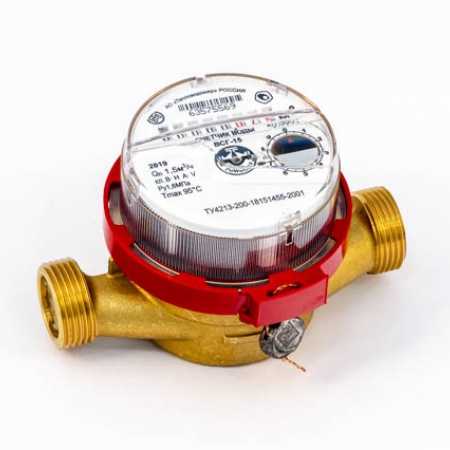

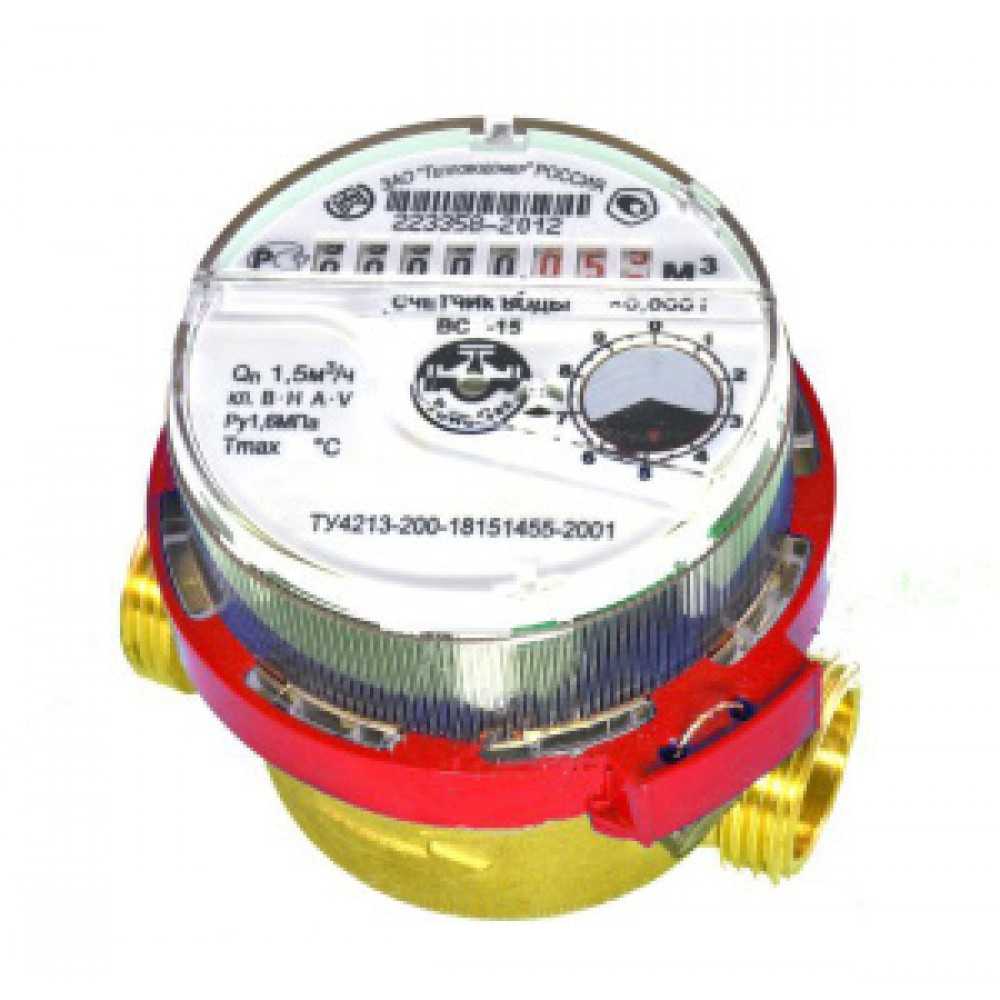

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ с Ду 15, 20 мм не комплектуются присоединителями заводом-изготовителем. Присоединители к водосчетчикам можно заказать у ООО «Компания ОСМА».

Лучшие универсальные счетчики воды

Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.

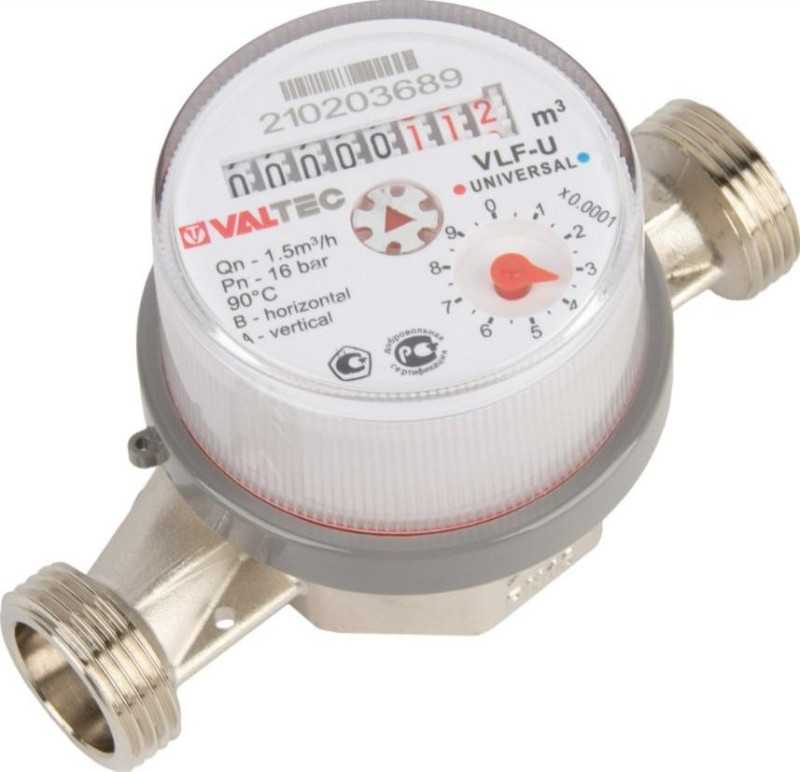

Valtec VLF-15U-L.110

Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.

Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.

Плюсы:

• Высокая точность данных;
• Легко снимать показания;
• Низкая цена;
• Неприхотлив к условиям эксплуатации.

Минусы:

Жёсткие прокладки, идущие в комплекте.

Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.

ЭКО НОМ-15-80

Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.

Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.

Плюсы:

• Качественное изготовление;
• Точность измерений;
• Межповерочный интервал – 6 лет;
• Гарантия на 5 лет;
• Не протекает;
• Устойчивость к коррозии.

Минусы:

• Комплект монтажных частей нужно покупать отдельно;
• Длина в 80 мм.

Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.

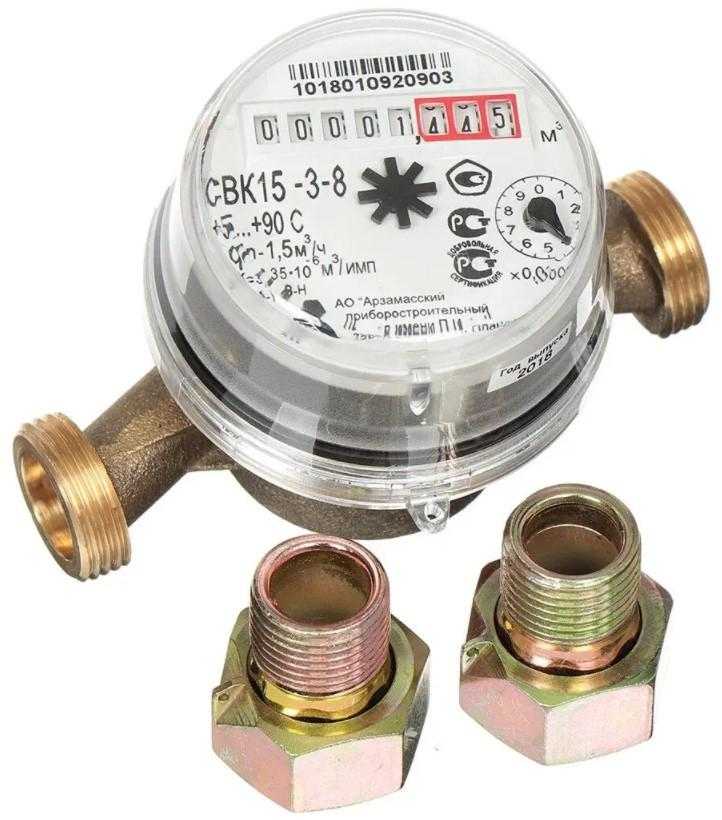

Арзамасский приборостроительный завод СВК 15-3-8

Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.

Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.

Плюсы:

• Межповерочный интервал 6 лет;
• Удобно считывать показания;
• Увеличенный ресурс всех компонентов;
• Низкая цена.

Минусы:

Обратный клапан приобретается дополнительно.

Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.

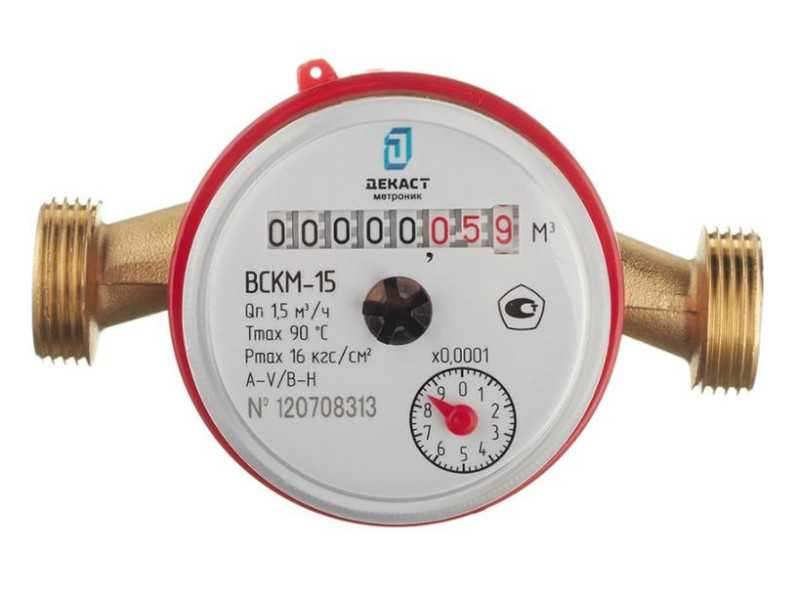

Декаст ВСКМ-15

Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.

Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.

Плюсы:

• Хорошая антимагнитная защита;
• Гарантия 6 лет;
• Хорошая комплектация;
• Небольшой размер.

Минусы:

Не обнаружены.

Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.

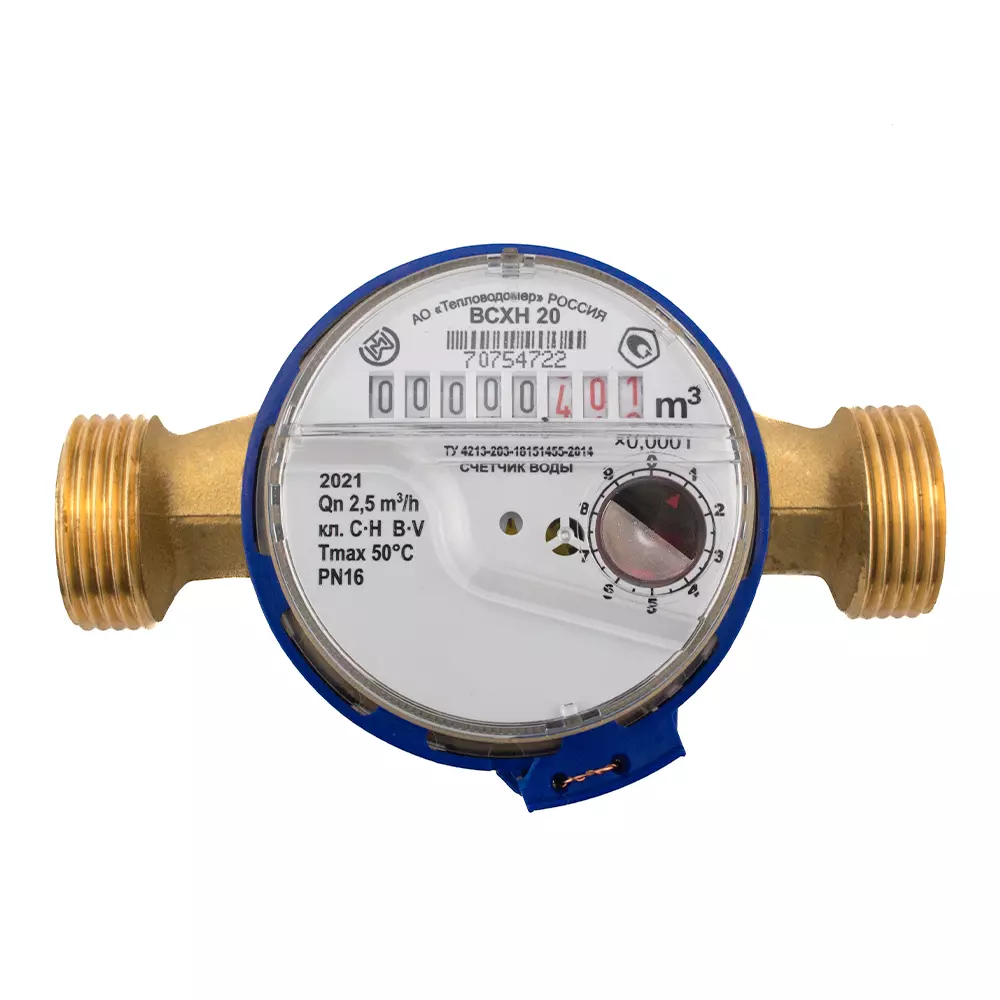

Для чего нужен счетчик ВСХН

Счетчики ВСХН бывают крыльчатами (резьбовые) и турбинные (фланцевые). У вторых заметно больший диаметр. Все они применяются для замера объема проходящей жидкости. Могут ставиться для питьевой воды (ГОСТ 51232-98) и сетевой (СНиП 2.04.07-86)

При этом, не важно она идет по подающим или обратным водопроводам. Вообще система может быть закрытой или открытой

Допускается использовать подобные счетчики для холодной воды, при параметрах от +5°C до +50°С. Для воды горячей допуски от +5°C до +150°C.

Приборы ВСХН имеют механизм для подсчета со стрелочным или роликовым индикатором. Они показывают потребленный объем в м3, также учитывают доли основной единицы измерения.

Технические характеристики

Технические характеристики агрегата приведены в паспорте, которым комплектуется каждый экземпляр.

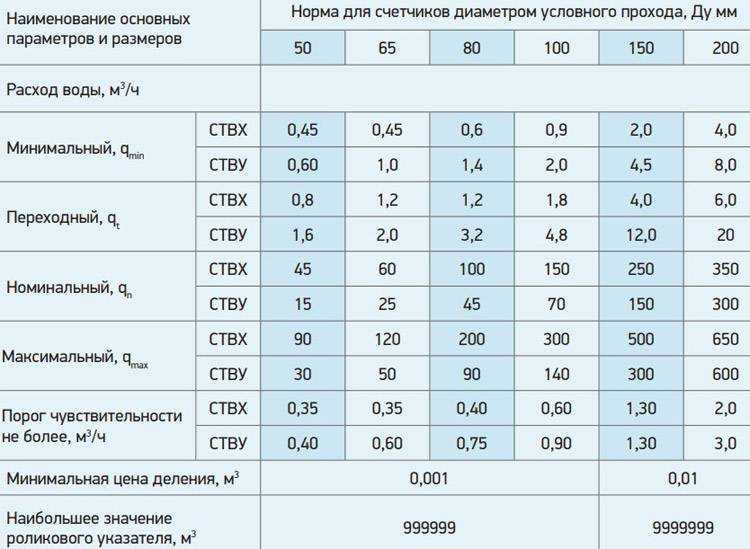

Технические характеристики счётчика СТВХ и СТВУ

Срок службы прибора

Гарантия, установленная изготовителем, распространяется на изделия при правильном хранении (в течение одного года), транспортировке и эксплуатации. Срок гарантийной эксплуатации составляет полтора года с момента подключения в систему. В течение срока обеспечивается гарантийная наработка в объёме 1050000 кубических метров воды.

Стоимость счётчика

Стоимость достаточно высокая и составляет около 12000 рублей. Цена может быть выше в зависимости от модификации аппарата и добавленных комплектующих.

Виды и технические характеристики ВСХНд

Производится несколько типов счетчиков. Они отличаются диаметром подключаемого трубопровода, а также некоторыми техническими особенностями. Для небольших диаметров применяются крыльчатые датчики. Они могут использоваться для замеров сетевой воды, а также питьевой. Для сетевой воды эксплуатационные требования должны соответствовать СНиП 2.04.07-86, а для питьевой ГОСТ 2874-82. Могут применяться строго для холодной воды. На практике используются следующие варианты:

Характеристики ВСХНд-15, ВСХНд-20, ВСХНд-25, ВСХНд-32, ВСХНд-40 Крыльчатый

Параметр	ВСХНд-15	ВСХНд-20	ВСХНд-25	ВСХНд-32	ВСХНд-40
Диаметр (Ду), мм	15	20	25	32	40
Давление (Ру), МПа	1.6	1.6	1.6	1.6	1.6
Высота, мм	80	80	142	142	142
Ширина, мм	110	130	400	400	400
Монтажная длина	110	130	260	260	300
Минимальный расход, м3/ч	0.015	0.015	0.14	0.24	0.3
Номинальный расход, м3/ч	1.5	2.5	3.5	6	10
Максимальный расход, м3/ч	3	5	7	12	20
Тип соединения	Резьбовой (Крыльчатый)	Резьбовой (Крыльчатый)	Резьбовой (Крыльчатый)	Резьбовой (Крыльчатый)	Резьбовой (Крыльчатый)
Температурный режим, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Класс точночти	A, B	A, B	A, B	A, B	A, B
Межповерочный интервал, лет	6	6	6	6	6
Срок службы, лет	12	12	12	12	12
Масса, кг	0.6	0.75	2	2.2	2.5

Схема крыльчатого счетчика ВСХНд

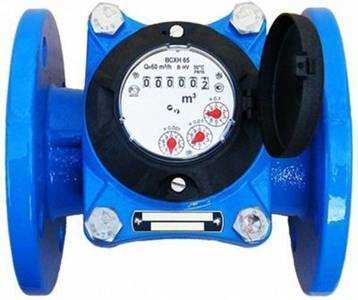

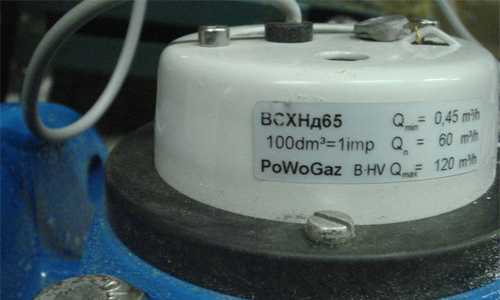

Для больших пропускных диаметров (DN) применяются турбинные счетчики. Они вместо крыльчатки имеют небольшую турбину, которая вращается в горизонтальной оси. Все турбинные счетчики, произведенные «Тепловодомер», проходят обязательное тестирование, гарантирующее устойчивость к нагрузкам. Предлагается целая линейка водомеров, отличающихся пропускными диаметрами:

Характеристики ВСХНд-40, ВСХНд-50, ВСХНд-65, ВСХНд-80, ВСХНд-100 Турбинный

Параметр	ВСХНд-40	ВСХНд-50	ВСХНд-65	ВСХНд-80	ВСХНд-100
Диаметр (Ду), мм	40	50	65	80	100
Давление (Ру), МПа	1.6	1.6	1.6	1.6	1.6
Высота, мм	177	187	197	219	229
Ширина, мм	200	200	200	225	250
Монтажная длина	200	200	200	225	250
Минимальный расход, м3/ч	0.45	0.45	0.45	0.5	0.6
Номинальный расход, м3/ч	30	50	60	120	230
Максимальный расход, м3/ч	60	90	120	200	300
Тип соединения	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)
Температурный режим, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Класс точночти	B	B	B	B	B
Межповерочный интервал, лет	6	6	6	6	6
Срок службы, лет	12	12	12	12	12
Масса, кг	7.9	9.9	10.6	13.3	15.6

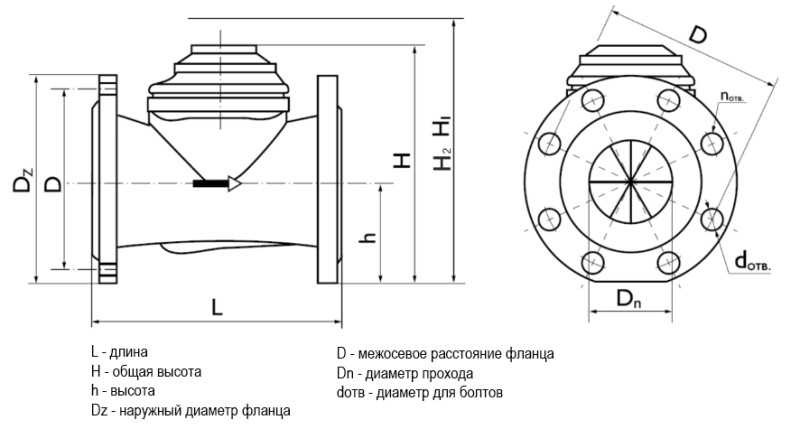

Схема турбинного счетчика ВСХНд ДУ 40-250 мм

Характеристики ВСХНд-125, ВСХНд-150, ВСХНд-200, ВСХНд-250 Турбинный

Параметр	ВСХНд-125	ВСХНд-150	ВСХНд-200	ВСХНд-250
Диаметр (Ду), мм	120	150	200	250
Давление (Ру), МПа	1.6	1.6	1.6	1.6
Высота, мм	257	357	382	427
Ширина, мм	250	300	350	450
Монтажная длина	250	300	350	450
Минимальный расход, м3/ч	1.5	1.8	4	10
Номинальный расход, м3/ч	250	400	750	1000
Максимальный расход, м3/ч	350	600	1000	1600
Тип соединения	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)	Муфтовое (Фланцевое)
Температурный режим, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Класс точночти	B	B	B	B
Межповерочный интервал, лет	6	6	6	6
Срок службы, лет	12	12	12	12
Масса, кг	18.1	40.1	51.1	75.1

Турбинные варианты также применяться только для холодного водоснабжения (от +5° до +50° C). Их устанавливают на трубы большого диаметра, соответственно расчетная пропускная способность выше.

Выбор ВДТ по номинальному току

Такие известные производители, как ABB и Шнайдер Электрик, выпускают модульные УЗО, которые устанавливаются на дин-рейку, с номинальными токами на 16, 25, 40, 63 А. Номинальный ток УЗО показывает величину тока, которую УЗО может пропускать сколько угодно долго. Вот исходя из этой линейки номинальных токов, и следует выбирать УЗО для электрощита в квартиру или частный дом.

Важно знать, что УЗО не имеет защиты от сверхтоков (токи короткого замыкания, перегруз) и поэтому его следует всегда защищать автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО – это по правилам. Но я подбираю УЗО по-другому, строго на ступень выше автомата

Объясню почему, автомат, как известно пропускает ток до 1,13 от I ном. бесконечно долго, а в интервале от 1,13-1,45 I ном. в тчение 1 часа. Предположим выбрали мы автомат на 25А и УЗО тоже на 25А. В итоге, в течение целого часа УЗО, которое рассчитано на 25А будет пропускать ток величиной 25*1,45=36А, что будет с УЗО в этом случае я не знаю, но думается, что УЗО на 25А с высокой вероятностью сгорит.

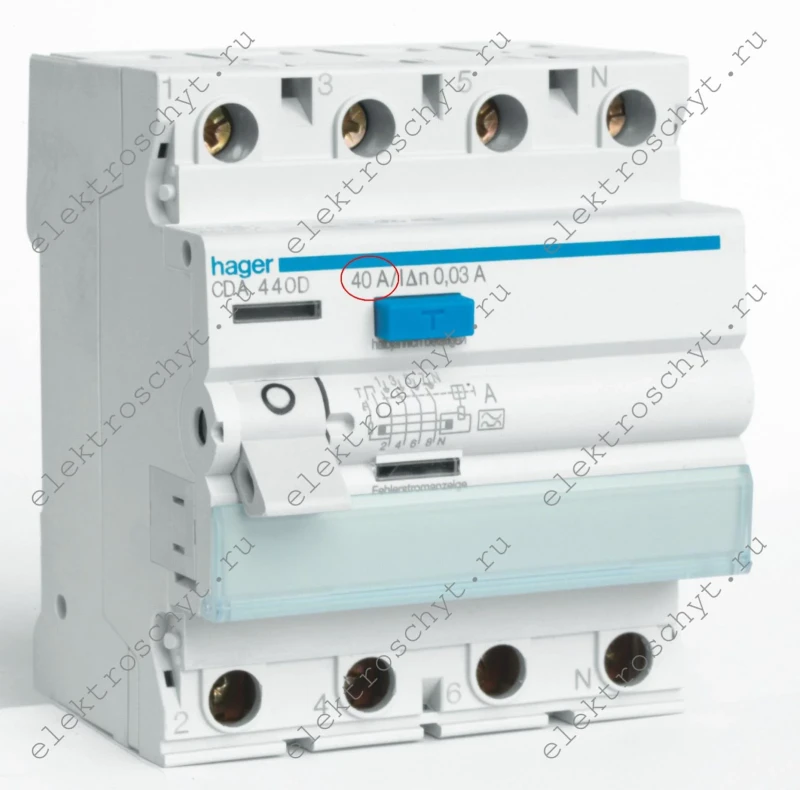

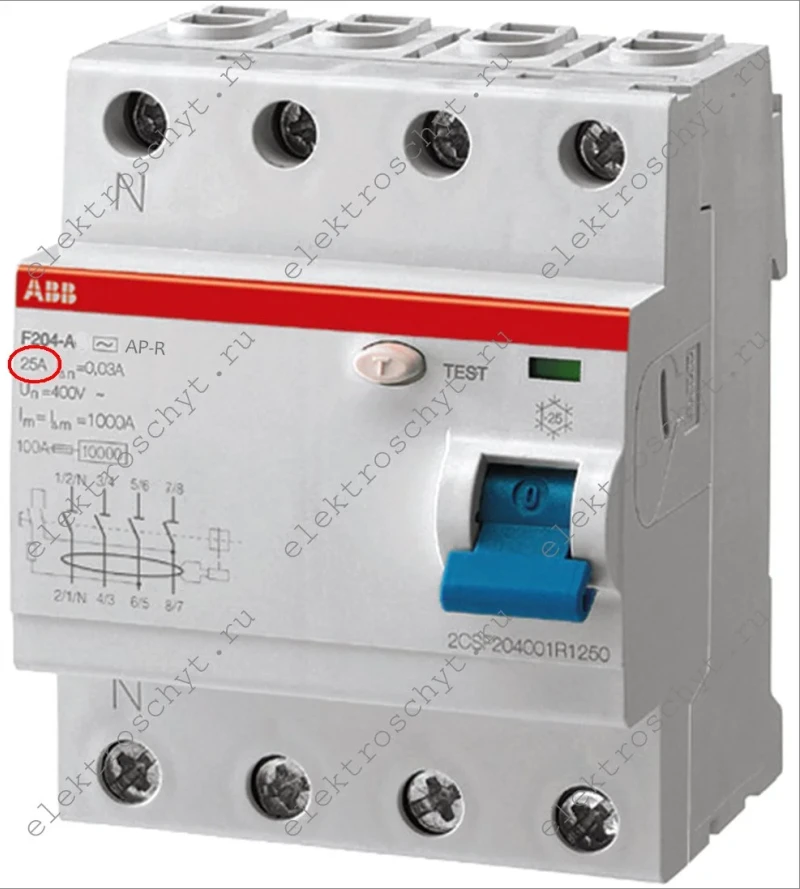

Номинальный ток УЗО указан на его лицевой части.

<img decoding=»async» style=»width: 294px; height: 290px; border-width: 1px; border-style: solid;» src=»/s/img/wp-content/uploads/2014/12/watermarked-Hager_nom.-tok.jpg.webp» alt=»» width=»1600″ height=»1579″><img decoding=»async» style=»width: 261px; height: 290px; border-width: 1px; border-style: solid; float: right;» src=»/s/img/wp-content/uploads/2014/12/watermarked-UZO-ABB_nom.-tok.PNG.jpg.webp» alt=»» width=»988″ height=»1097″>

Встречаются УЗО на номинальные токи и 32А, и 50А, но это китайские УЗО, серьезные бренды, такие как ABB, Шнайдер Электрик или Легранд, УЗО такого номинала не выпускают.

Условия эксплуатации

Для обеспечения длительного срока службы следует обеспечивать оптимальные условия использования. Чтобы узнать все основные параметры достаточно посмотреть в паспорт прибора (будет прикреплен далее). Тут мы рассмотрим только на основные нюансы.

Для всех видов расходомера допускается использование, только для холодной воды. Все расходомеры этого типа эксплуатируются при температурах от +5° до +50° C. Как правило, крыльчатые счетчики ДУ 15, 20 и 25 являются бытовыми и используется в квартирах. У 32 и 40 диаметр больше, поэтому их устанавливают в загородных коттеджах и офисах.

Турбинные счетчики ВСХНд с импульсным выходом применяются в производстве, на промышленных предприятиях и в качестве общедомовых. Турбинный механизм более выносливый, по сравнению с крыльчатым, они легче переносят постоянную высокую нагрузку.

Запрещается эксплуатация в условиях отрицательных температур. Помещение, где размещается водосчетчик должно быть отапливаемым, в противном случае прибор может отказать или лопнуть при отрицательных температурах. Также не рекомендуется применять счетчик для замера воды имеющей сильные механические загрязнения, особенно это касается турбинных моделей.

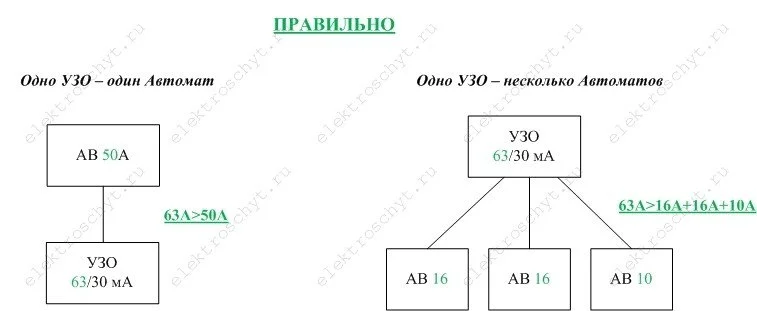

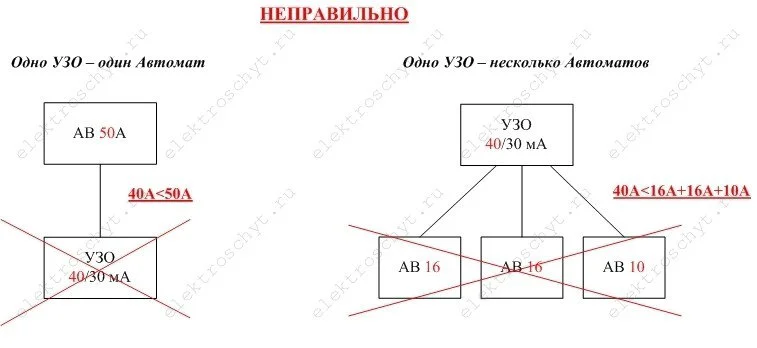

Примеры, как правильно выбрать УЗО по номинальному току:

<img decoding=»async» loading=»lazy» class=»aligncenter» style=»width: 600px; height: 276px; border-width: 1px; border-style: solid;» src=»/s/img/wp-content/uploads/2017/05/watermarked-UZO_Neverno.jpg.webp» alt=»Выбор УЗО» width=»600″ height=»276″><img decoding=»async» loading=»lazy» class=»aligncenter» style=»width: 600px; height: 276px; border-width: 1px; border-style: solid;» src=»/s/img/wp-content/uploads/2017/05/watermarked-UZO_Verno.jpg.webp» alt=»» width=»600″ height=»246″>

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы, суммой номиналов хоть на 1000 А.

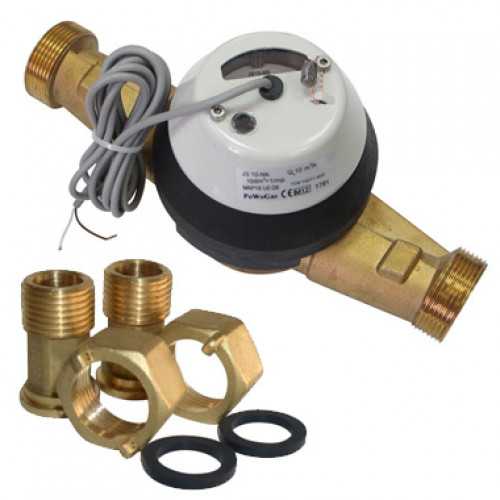

Виды и особенности счетчиков ВСХд

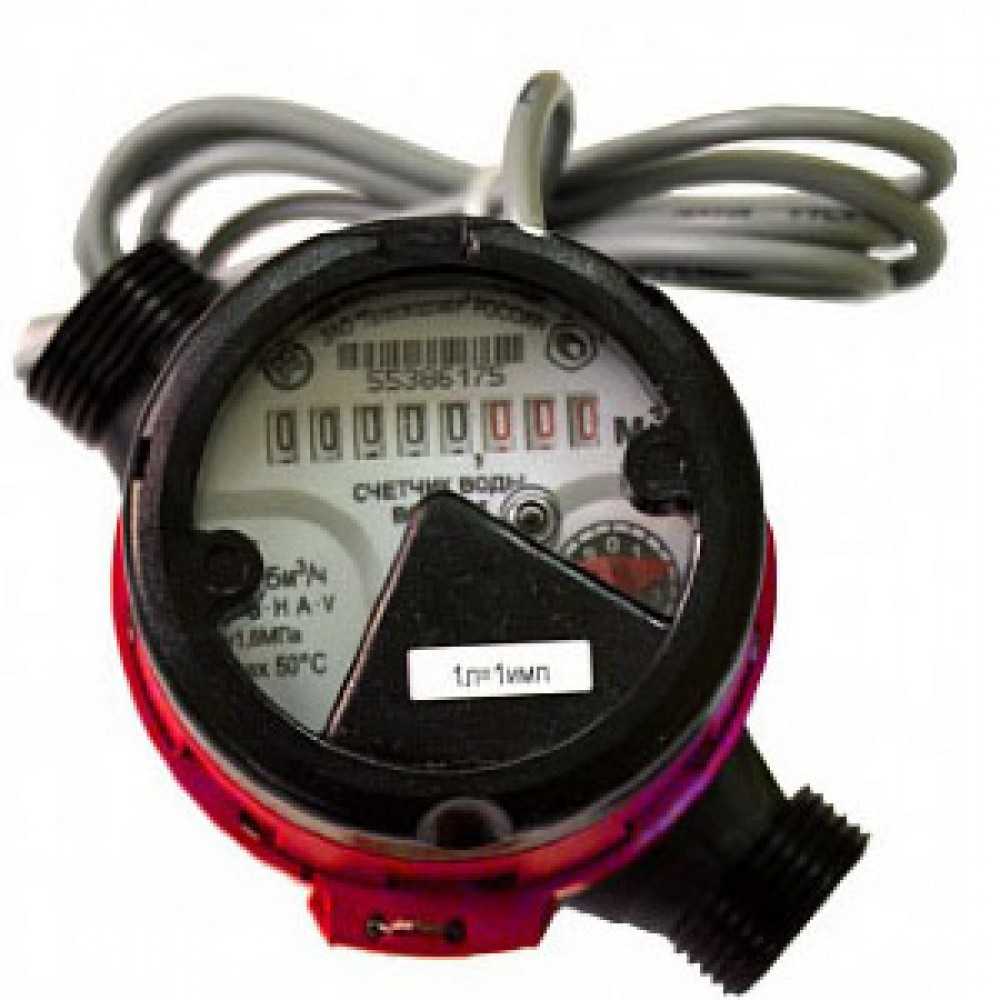

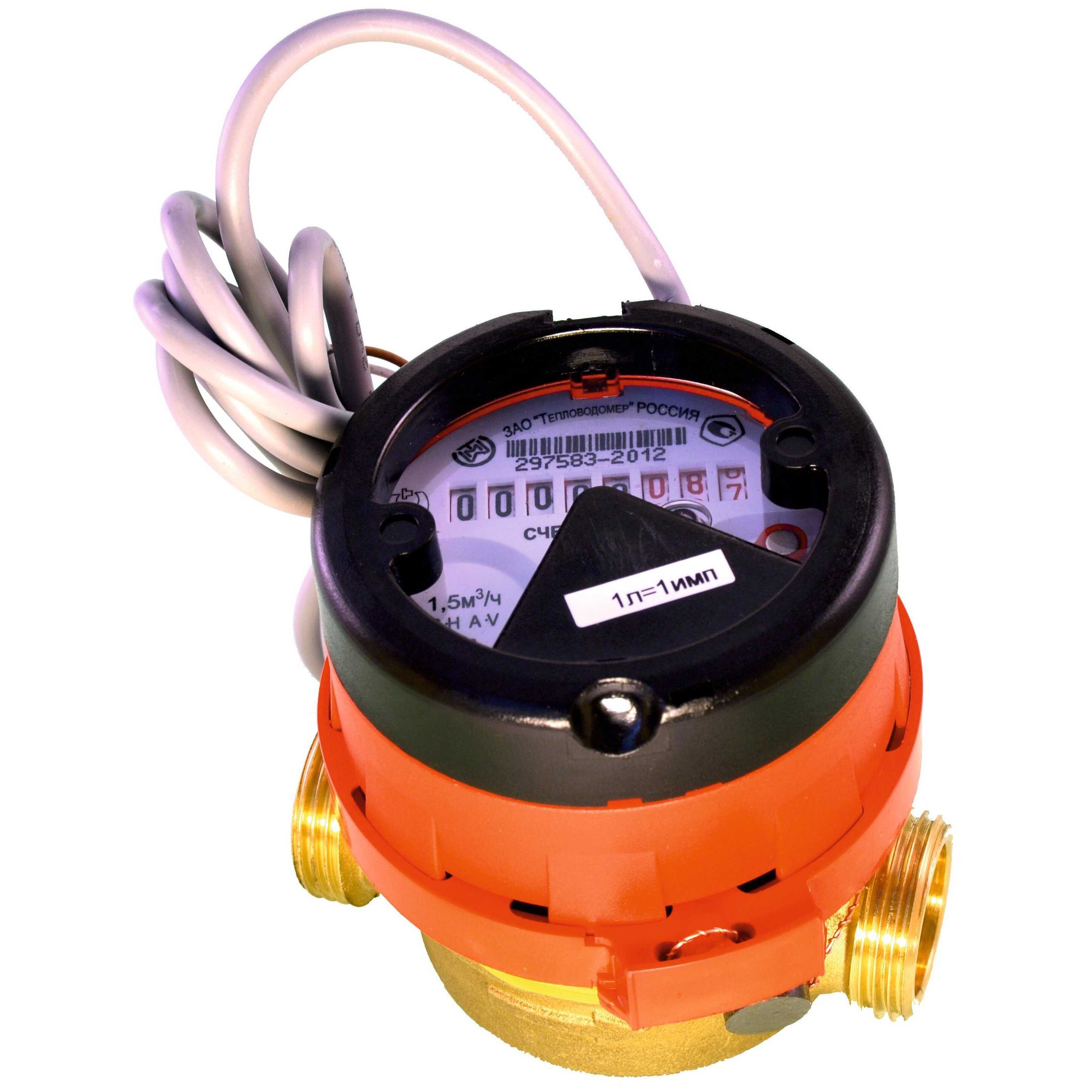

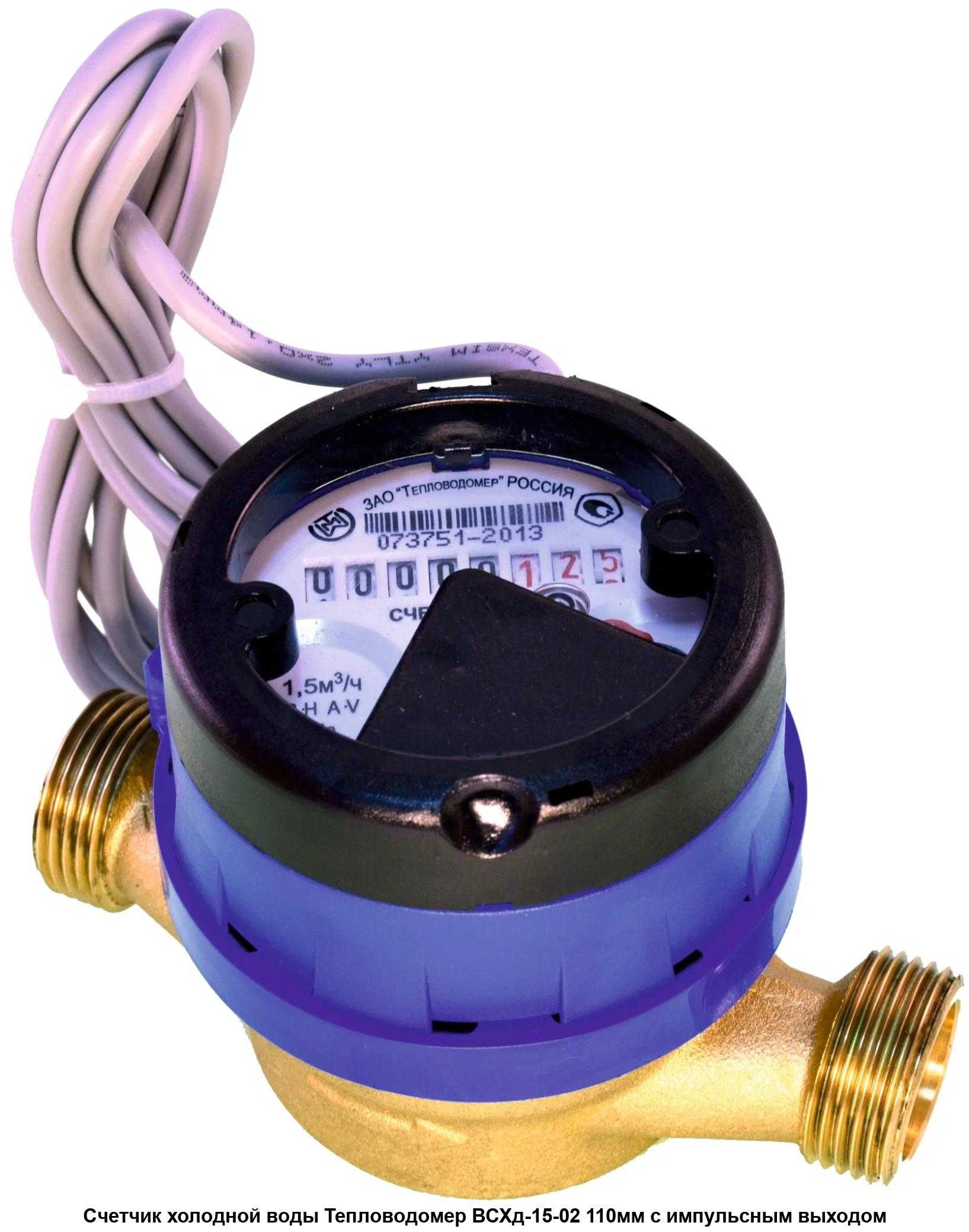

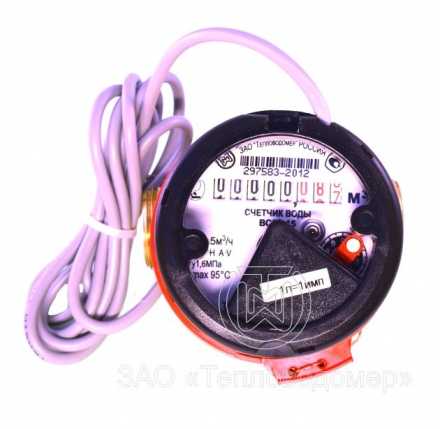

Для дистанционной фиксации потребления холодной воды используются модели счётчиков воды серии ВСХд. Такие приборы очень легко установить, а в процессе эксплуатации они не вызывают нареканий в течение всего межповерочного интервала. Такие изделия отличаются друг от друга, прежде всего, по пропускной способности, поэтому выбирать прибор следует из предполагаемого расчёта потребления холодной жидкости. Водосчётчики ВСХд имеют следующие характеристики:

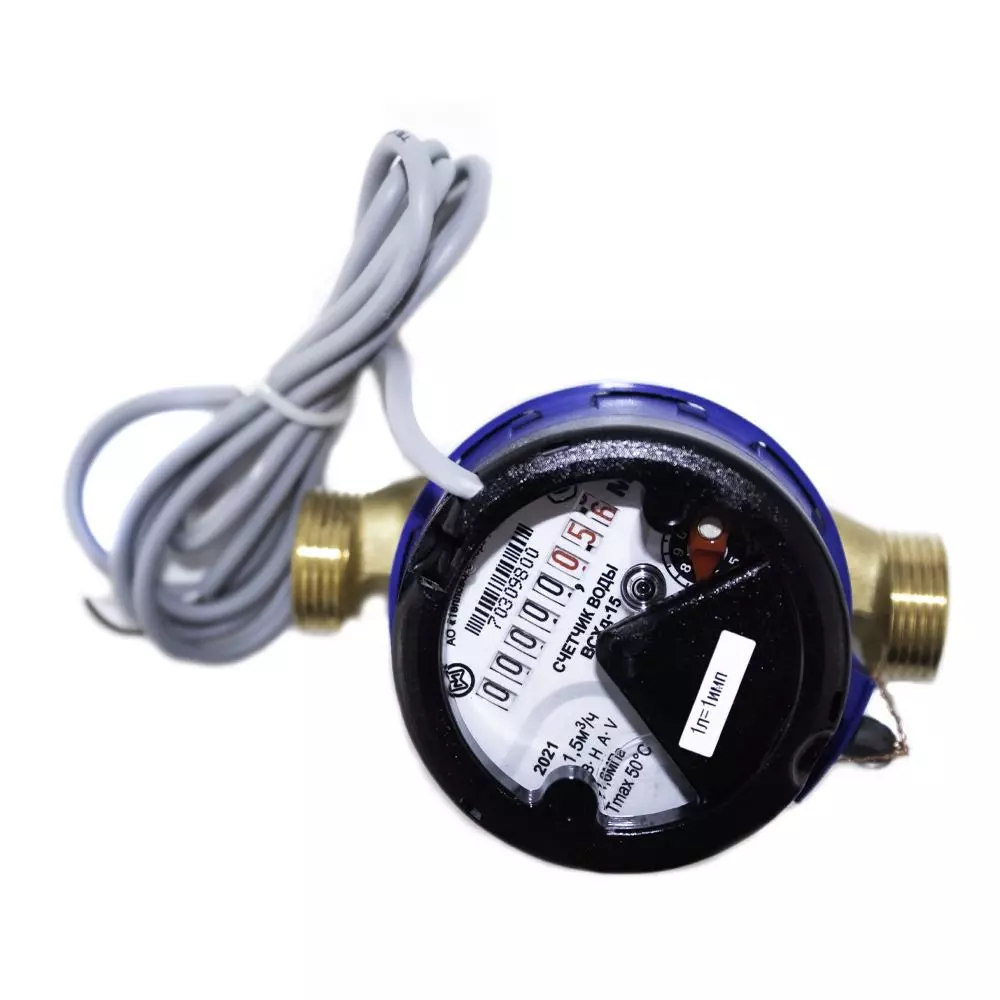

ВСХд-15

ВСХд-15 имеет следующие технические характеристики:

• Максимальный расход – 3 м3/ч.
• Масса – 0,5 кг.
• Присоединение к трубопроводу – резьбовое ¾ дюйма.

Параметр	ВСХд-15
Диаметр (Ду), мм	15
Давление (Ру)	1,6
Высота, мм	20
Ширина, мм	70
Монтажная длина	110
Минимальный расход, м3/ч	0,03
Номинальный расход, м3/ч	1,5
Максимальный расход, м3/ч	3
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,5

ВСХд-20

ВСХд-20 имеет следующие технические характеристики:

• Наибольший расход – 5 м3/ч.
• Масса – 0,6 кг.
• Присоединение к трубопроводу – резьбовое 1 дюйм.

Параметр	ВСХд-20
Диаметр (Ду), мм	20
Давление (Ру)	1,6
Высота, мм	20
Ширина, мм	70
Монтажная длина	130
Минимальный расход, м3/ч	0,05
Номинальный расход, м3/ч	2,5
Максимальный расход, м3/ч	5
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,6

ВСХд-25

ВСХд-25 имеет следующие технические параметры:

• Максимальный расход – 7 м3/ч.
• Масса – 2,2 кг.
• Присоединение к трубопроводу – резьбовое 11/4 дюйма.

Параметр	ВСХд-25
Диаметр (Ду), мм	25
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,14
Номинальный расход, м3/ч	3,5
Максимальный расход, м3/ч	7
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	2,2

ВСХд-32

ВСХд-32 имеет следующие технические характеристики:

• Наибольший расход –12 м3/ч.
• Масса – 4,2 кг.
• Присоединение к трубопроводу – резьбовое 11/2 дюйма.

Параметр	ВСХд-32
Диаметр (Ду), мм	32
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,24
Номинальный расход, м3/ч	6
Максимальный расход, м3/ч	12
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,2

ВСХд-40

ВСХд-40 имеет следующие технические параметры:

• Максимальный расход – 20 м3/ч.
• Масса – 4,7 кг.
• Присоединение к трубопроводу – резьбовое 2 дюйма.

Параметр	ВСХд-40
Диаметр (Ду), мм	40
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	300
Минимальный расход, м3/ч	0,3
Номинальный расход, м3/ч	10
Максимальный расход, м3/ч	20
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,7

Все изделия являются сухоходными, крыльчатыми приборами, которые устанавливаются для коммерческого учёта потребляемого объёма холодной воды. Максимальное рабочее давление в водопроводной системе, для всех моделей, не должно превышать 16 атмосфер. Температура рабочей среды, при которой возможна эксплуатация счётчиков холодной воды серии ВСХд, должна быть в пределах от +5 до +50 градусов Цельсия
