Разновидности счетчиков воды какие бывают типы водосчетчиков горячей и холодной воды

Устройство в зависимости от механизма

Измерительные приборы для воды имеют различные механизмы. Выделяют такие разновидности:

1.Крыльчатый механизм. У крыльчатых устройств внутри находится механизм, похожее на колесо с лопастями. Ось, которая вращается, расположена перпендикулярно относительно потоку жидкости. Механизм отличается высокой степенью чувствительности, однако колесо загораживает проток воде, тормозя ее продвижение. Это свойство относят к недостаткам механизма. Напор воды может сломать крыльчатку, если она выполнена из материала низкого качества. Заменять счетчики – это значит, надо покупать новый, монтировать его.

2.Одноструйный механизм.

3.Многоструйный механизм. С помощью данного устройства жидкость разбивается на несколько потоков, которые давят равномерно на крыльчатку. Снижается турбулентность, что влияет на низкий показатель погрешности, равный не более двум процентам. Монтаж устройства простой. Для проверки показаний, надо снимать крышку.

4.Турбинный механизм. Данный тип счетчика устанавливают в системах с большим расходом воды. Внешне турбина похожа на крыльчатый механизм, но с меньшим количеством лопастей. Водный поток течет параллельно относительно оси вращения. Чтобы уменьшить турбулентность, и снизить погрешность измерений, устанавливают обтекатель до турбины.

Разновидности счетчиков

В первую очередь СГВ и СХВ имеют существенное отличие — материалы внутренних элементов. Для прибора на горячую воду нужны более устойчивые составляющие, поскольку воздействие высоких температур негативно влияет на механизм водомера.

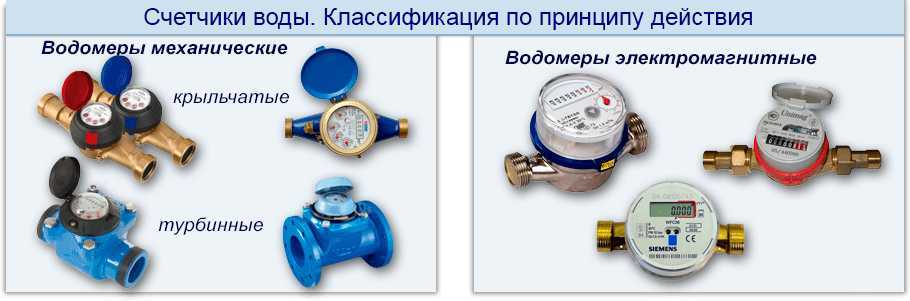

Классификация приборов проходит по способу их работы. Выделяют такие устройства:

Механические (тахометрические). Работают по принципу вращения крыльчатки, которая приходит в действие при движении через устройство потока жидкости. В свою очередь влияние на работу лопастей оказывает тахометр, который и реагирует на воду. В дальнейшем счетный механизм выводит информацию на табло. Все механические водомеры дополнительно делят на многоструйные, одноструйные и турбинные. Положительные моменты тахометрических счетчиков — их энергонезависимость. Однако за счет наличия движимых элементов прибор быстрее выходит из строя.
Импульсные приборы с индикатором. Могут считывать расход воды по количеству импульсов. Их заранее настраивает на заводе производитель. Самым популярным считается водомер Пульс 15УИ-80.
Ультразвуковые. Работают по принципу разгона волны вместе с потоком транспортируемой жидкости и потом обратно. Расход воды вычисляется по разнице, возникающей с образованием колебаний на момент преодоления потоком датчиков. Всего в ультразвуковом водомере есть четыре элемента — вычислитель, расходомерная зона и два передатчика рабочих импульсов. Каждый из них по-своему управляет ультразвуком и в первую очередь генерирует его. Показания такого прибора максимально точны при условии чистоты труб водоснабжения изнутри. Служит ультразвуковой водомер до 15 лет.
Вихревые универсальные (СВУ). Приборы учета расхода воды имеют в конструкции специальный герметический элемент и датчик давления. Работа счетчика строится на принципе вихревой дороги. Водомер выдает максимально точные данные, но при условии прохождения через него только чистой жидкости (без примесей). Служит такое устройство около 8 лет.
Электромагнитные. Работают по принципу магнитной индукции. Роль проводника в них выполняет именно вода. Она движется в поле магнита, образуя силу. Её величина в свою очередь напрямую зависит от скорости потока жидкости. Магнитное же поле генерируют катушки индуктивности. Данные выводятся на табло.

Разновидности водосчетчиков

Способов классификации счетчиков для воды есть несколько. Выше в статье описана классификация их по принципу действия.

По количеству трубопроводов, которые они могут обслужить, их разделяют на:

одноканальные;
двухканальные;
многоканальные.

Также счетчики делят по конструктивному наполнению:

компактные;
раздельные.

По способу питания энергией водомеры также делят на питающиеся от внешней электросети, и те, источником питания которых является батарея.

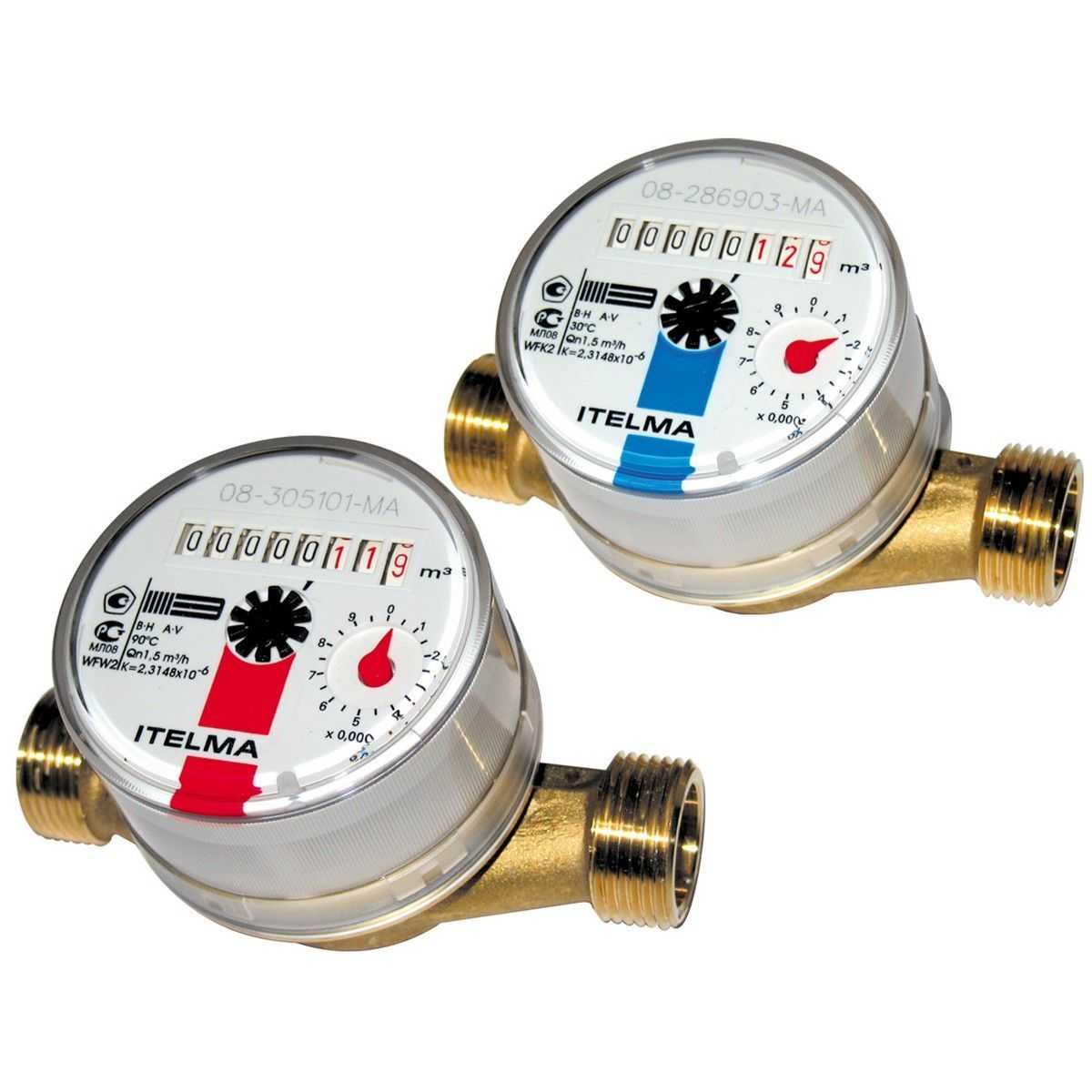

Существуют механические счетчики для учета холодной (0−40 градусов) и горячей (40−150 градусов) воды. Различие заключается в материале изготовления подшипников и крыльчатки.

В зависимости от предназначения, водосчетчики делят на:

бытовые — используются в жилых помещениях, где диаметр труб 15−25 мм;
промышленные — применяют в коммунальном и производственном водоснабжении, где диаметр труб 25−400 мм.

магнитной перегородкой,быстро портится

Датчики для счета воды классифицируют по диаметру водопроводной трубы, на который их устанавливают. Они бывают многоструйные и одноструйные. В однострунных диаметр водопроводной трубы — 15−25 мм. В них под воздействием одного потока воды вращается крыльчатка, расположенная в водопроводе. С помощью магнитных муфт количество вращений передается на индикаторное устройство. В многоструйных диаметр трубы составляет 15−50 мм. В них поток делится на несколько струй перед тем, как попасть на крыльчатку. Это снижает возможность погрешности при учете расхода жидкости.

Принцип работы и устройство водяного счетчика

Современные блага цивилизации, в том числе водоснабжение, значительно упрощают жизнь и делают ее более комфортной. Но за все удовольствия нужно платить, а услуги коммунальщиков обходятся все дороже, поэтому рано или поздно в голову приходит мысль об установке водяного счетчика. Конечно, только в том случае, если потребление воды ниже стандартных норм, по которым высчитывается оплата в ЖКХ. Но прежде, чем покупать водомер, необходимо знать устройство счетчика воды – информация пригодится не только при подборе прибора, но и определении его необходимости для дома, загородного особняка или даже дачи, если строения подключены к центральному водоснабжению.

Применение на практике

Счётчики для измерения количества потребленной воды приобретаются практически всеми абонентами централизованной сети водоснабжения. Устройство счётчиков холодной воды и горячей различно. Первые могут выдержать температуру не более чем +40 градусов. Устройство счётчика горячей воды должно использовать материалы, которые способны работать свыше +40 градусов. Как правило, их можно различить на вид: синий — для холодной воды, а красный — для горячей. Могут встречаться универсальные модели, которые соединены в единый корпус. Такой выбор обходится гораздо дешевле, нежели два отдельных.

Как выбрать счётчик?

Перед выбором такого устройства необходимо определиться с тем, какую температуру воды должен будет считать установленный прибор.

Тахометрические устройства в основном выбираются для установки и функционирования в горячей среде. Для учета холодной воды подойдет обычный механический прибор, но электронный вариант позволяет получить более точную информацию о происходящем расходе.

Самые точные показатели можно получить от крыльчатых многоструйных вариантов и установленных турбинных счетчиков с индукционным устройством для правильного считывания. Первые монтируются в проложенные трубопроводы диаметром до 40 мм, а вторые — от 40 мм и более. Об этом необходимо помнить при выборе оборудования, представленного на современном рынке в большом разнообразии. Более модернизированные приборы стоят гораздо дороже простого оборудования, выбираемого из-за своей доступности. Часто при выборе подходящего измерительного прибора покупатели предпочитают ориентироваться на цену, но дешевая модель может прослужить гораздо меньше по сравнению с дорогим прибором.

Как выбрать счётчик воды

Вопрос о том, как выбрать счётчик для воды в квартире правильно, нельзя назвать праздным. От решения зависит точность контроля и уровень коммунальных расходов. Рекомендуется учитывать диаметр труб, на которые ведётся монтаж, способ замера и комплектацию прибора. Устанавливать нужно тот вид водомера, который рассчитан на работу с горячим или холодным потоком. Только это поможет купить оборудование, которое справится с поставленными задачами.

Вид

Классификация оборудования идёт по принципу работу и сфере применения. В индивидуальном хозяйстве контроль над потреблением воды осуществляют приборы двух видов:

Тахометрические – показания снимаются крыльчаткой, которая вращается потоком. Момент вращения передаётся на счётный механизм;
Электромагнитные – скорость среды фиксируется магнитным полем, данные измерения передаются на цифровое табло.

Тахометрические водомеры имеют простую конструкцию, не требуют сложного обслуживания, отличаются низкой ценой. По этой причине приборы этого класса чаще устанавливают в домах и квартирах.

По сфере применения измерители делят на три категории:

Для холодной воды – температура среды не должна превышать 40 градусов;
Для горячей жидкости – выдерживают нагрев до 95 градусов, некоторые приборы работают при скачках температуры до 110;
Универсальные – одинаково эффективны при учёте разных сред.

Все измерители внешне похожи, но оборудование, предназначенное для работы с горячей водой, изготавливается из термостойких материалов.

Способ замера

Замерить, сколько израсходовано воды, можно разными способами. Самые востребованные модели имеют механический счётчик. Снятие показаний выполняется визуально. Такие приборы могут комплектоваться модулями для подключения герконовых датчиков. Это оборудование встраивается в автоматизированную систему приёма данных. Объём расходуемой жидкости измеряется дистанционно.

Диаметр труб

Диаметр труб должен соответствовать параметрам условного прохода прибора. Корпус измерителя является сантехническим оборудованием и имеет с двух сторон резьбовые соединения. В городских квартирах устанавливают счётчики с диаметром условного прохода 15 или 20 мм. В частных домах этот показатель может быть выше: 25 и 32 мм. Если диаметр одинаковый – монтаж не отнимет много времени. При разных параметрах придётся использовать переходники, а это увеличивает расходы и монтажную длину конструкции.

Комплектация

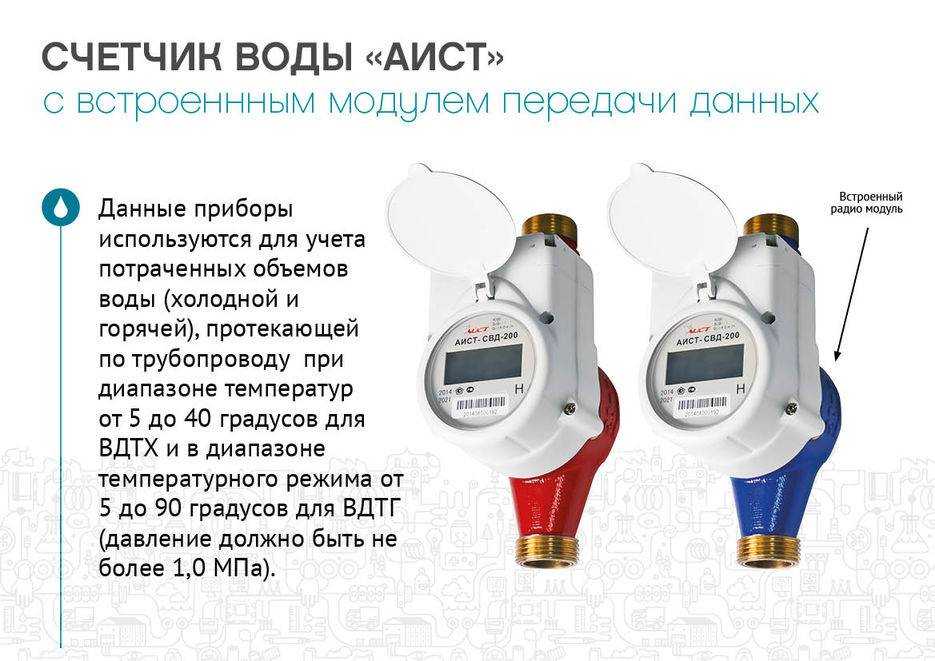

Наличие импульсного выхода позволит подключить прибор к автоматизированной системе. Для монтажа требуется минимальный набор комплектующих. Это паронитовые прокладки, штуцеры, гайки. Устанавливается обратный клапан, который может поставляться отдельно или встраиваться в корпус оборудования. Наличие этих деталей в комплекте позволит быстро установить измеритель.

Какой, в каких случаях предпочесть и почему?

Для домашнего использования лучше всего подходит тахометрический крыльчатый счетчик механического типа.

Он имеет ряд преимуществ и отличается от других видов следующими качествами:

надежностью;
отсутствием необходимости дополнительного электропитания;
бюджетной стоимостью;
точностью показаний;
компактностью;
сроком эксплуатации до 12 лет при регулярно проводимых поверках.

Тахометрические приборы учета могут быть мокрого или сухого вида. Мокрый вариант аппарата предполагает нахождение счетного механизма в воде.

Такая конструкция водомера отрицательно сказывается на точности показателей вследствие воздействия на механизм разных химических элементов, присутствующих в воде и дающих осадок.

Чтобы значительно уменьшить агрессивное действие жидкости на механизм мокрого счетчика, перед ним на трубу устанавливают фильтр.

В «сухом» приборе ставится немагнитная перегородка, отделяющая счетный механизм от воды. При этой конструкции водомера повышается точность определения расхода воды. Но такой счетчик будет стоить дороже.

Как пользоваться?

Рассмотрим основные правила монтажа, пользования и обслуживания счетчиков.

Монтаж

Большинство приборов выпускают с резьбой на присоединительных патрубках.

Для подключения необходимо использовать накидные гайки с переходниками, чтобы впоследствии не возникли проблемы при демонтаже.

Обычно вход счетчика подключают к выходу шарового крана, а выход — к редуктору или непосредственно квартирному отводу. Соединение не представляет сложности, главное — не перепутать входной и выходной патрубки

Все самое важное об установке водосчетчиков — тут

Опломбировка

Это процедура, целью которой является исключение вскрытия или несанкционированной замены прибора. Опломбировку могут производить только специально уполномоченные организации (обычно, это работники УК или представители Горводоканала).

Процедура производится после установки или замены прибора. Все, что необходимо знать об опломбировке счетчиков воды, найдете в этом разделе.

Поверка

Это периодические испытания точности и работоспособности счетчиков. Поверку производят специализированные организации, имеющие соответствующие полномочия.

У каждого счетчика есть межповерочный интервал, который считается со дня изготовления прибора (не продажи). Современные методы позволяют выполнять поверку на дому, без снятия устройства.

Вся необходимая информация о поверке счетчиков воды представлена тут.

Ввод в эксплуатацию

Сама по себе установка счетчика официально не считается началом его работы.

Необходимо документальное подтверждение его работоспособности, пломбировка и прочие процедуры.

Они выполняются после монтажа, для чего приглашают работников УК, ТСЖ или ресурсоснабжаюших организаций.

Ввод в эксплуатацию должен быть произведен не позднее 1 месяца с момента установки в линию.

Правила использования

Никаких специфических требований в этом отношении нет. Только обычные условия — содержание в чистоте, своевременное снятие показаний, отсутствие вмешательства в конструкцию и внешних воздействий.

Не допускаются попытки остановки с помощью магнитов — это правонарушение, за которое придется нести ответственность.

Частые поломки

Как правило, поломки случаются из-за низкого качества воды. Известковые отложения затрудняют вращение крыльчатки, скапливаются твердые частицы.

Иногда случается, что счетчик протек — протечки требуют срочного ремонта или замены приборов.

Эти задачи решаются в специализированных мастерских, хотя большинство пользователей предпочитает приобрести новый прибор. О поломках и их устранении расскажет этот раздел.

Когда и как менять?

Замена водосчетчика производится по нескольким причинам:

выход из строя;
ошибки в показаниях;
нарушение герметичности;
окончание срока службы.

Если состояние прибора ухудшилось, его меняют. Необходимо в течение месяца опломбировать и ввести его в эксплуатацию, иначе оплата будет взиматься по нормативам. Подробнее о замене счетчиков воды читайте здесь.

Особенности выбора, установки и эксплуатации водяного счётчика

Как же выбрать наиболее подходящий счетчик из всего многообразия предложений, имеющихся на рынке? Особой популярностью пользуются расходомеры германского производства. Впрочем, различие между отечественными и импортными приборами иногда очень условна. Большинство отечественной продукции собирается из импортных комплектующих и по лицензии иностранных производителей.

Основные технические характеристики, которые следует принять во внимание – это давление воды в системе, максимальная рабочая температура и разрядность индикатора. Так же необходимо учитывать уменьшение давления воды, ограничения по учету и эксплуатации

Попытки сэкономить и приобрести более дешевый прибор с рук или через знакомых часто приводят только к приобретению некондиционного или несертифицированного прибора и, как следствие, к дополнительным расходам.Если вы все-таки решили приобрести водомер у частника, то убедитесь в том, что он не распаковывался, наличии паспорта, отметки о гарантии и сверьте номер на приборе с тем, что указано в техническом паспорте. Но даже при этом вы рискуете, так как водяные счетчики чувствительны даже к небольшим механическим воздействиям, поэтому стоит узнать имеет ли компания производитель представительство в вашем регионе, или наличие заключенных ею договоров с местными сервисными и ремонтными центрами. Только в этом случае вы можете рассчитывать на гарантийное и послегарантийное обслуживание и ремонт.

Монтаж должен производиться в соответствующими нормативами и требованиями по установке приборов учета расхода горячей и холодной воды в квартирах и домах. Оптимально, если установка квартирного счетчика на воду будет произведена специалистами компании имеющей допуск на выполнение этих видов работ.

Имеются свои особенности и при выборе подрядчика по установке расходомера. Прежде всего, проверьте наличие лицензии или иных документов подтверждающих право на выполнение данного вида работ. В договоре должна быть оговорена ответственность подрядчика на все выполненные им работы.Гарантийное обслуживание и ремонт должны осуществляться за счет компании-подрядчика. Необходимо выяснить возможность поверки или замены старого прибора учета расхода воды на новый. Если при первой контрольной поверке выяснится, что установленный расходомер неисправен, то добросовестный подрядчик всегда оформит дефектный акт. На основании дефектного акта можно произвести замену неисправного прибора учета. В договоре о выполнении работы на установку водяного счетчика, компания-подрядчик должна указать свои реквизиты, включая данные о лицензии и иной разрешительной документации. А после окончания монтажа и проверки работоспособности водомера выдать акт о выполнении работ. Эти документы являются основанием для постановке водяного счетчика на учет и сервисного обслуживания.

Принцип работы водосчетчика

Впервые счетчик для воды начали использовать в Германии, в 1958 году. Его изобрел в 1951 году Карл Вильгельм Сименс. Этот счетчик с крыльчатой конструкцией благодаря работе счетного шестеренчатого механизма воспроизводил количество вращений крыльчатки на циферблат.

Современные счетчики делят по принципу действия на:

тахометрические;
вихревые;
электромагнитные;
ультразвуковые.

в подсчете количестваточность показаний.

Вихревые работают благодаря размещенному в потоке воды телу особой формы. При работе системы водоснабжения на этом теле будут возникать вихри. Их частота пропорциональна скорости течения жидкости. Благодаря этому проводятся исчисления.

Электромагнитные счетчики используют на производствах. Их работа основана на взаимодействии текущей жидкости и магнитного поля. Магнитное поле индуктируется с пропорциональной силе потока скоростью.

Ультразвуковой счетчик измеряет расход воды, анализируя акустический эффект, возникающий при прохождении ультразвуковых колебаний через поток жидкости.

Принцип работы приборов учета расхода воды

Первые счетчики для холодной и горячей воды применены в Германии уже в 1958 году. Это был крыльчатый водомер, принцип работы которого основывался на движении счетного шестеренчатого механизма, воспроизводящего количество оборотов крыльчатки на циферблат. Современные водомеры делятся на:

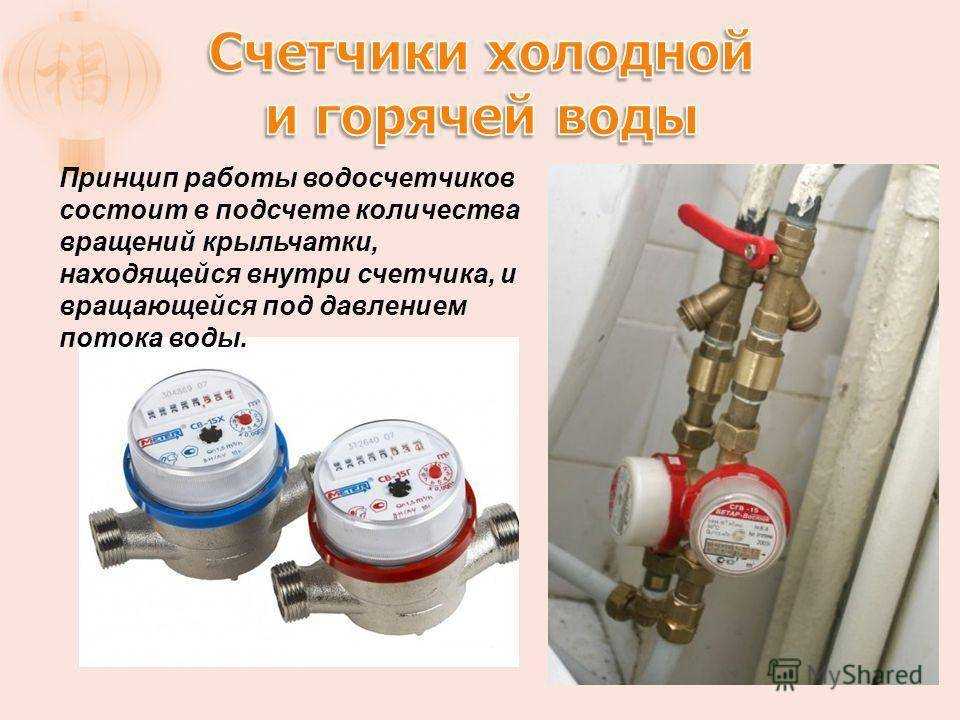

Тахометрические – принцип работы которых основан на подсчете количества вращений крыльчатого элемента. Крыльчатка заключается внутри и вращается от потока воды, при этом в защищенной от потоков части находится прибор, отвечающий за точность показаний.
Вихревые – конструкция, функционал которой заключен в том, что система водопровода создает вихри, частота которых пропорциональна скорости течения жидкости. Именно на этом основаны исчисления оборудования.
Магнитные , где магнитное поле индукцируется со скоростью, пропорциональной силе поступающего потока.
Ультразвуковые . Прибор измеряет расход воды путем анализа акустического эффекта колебаний ультразвука, возникающего при протекании потока жидкости через водомер.

Таким образом, наблюдается то или иное отличие принципа работы каждого водосчетчика. Кроме функциональных особенностей существуют различия по классификации.

Правила и критерии выбора

При выборе бытового крыльчатого счетчика расхода воды, прежде всего, необходимо с условиями его эксплуатации, что подразумевает разницу по холодному и горячему водоснабжению.

Цена устройства напрямую зависит от престижа производителя и модели. Оптимальный вариант, когда предприятие специализируется исключительно на данной продукции.

Многоструйные устройства отличаются более высокой ценой, что обусловлено точностью и увеличенным ресурсом. Однако при отсутствии проблем с напором воды вполне можно довольствоваться одноструйными счетчиками.

При неподобающем качестве H2O от мокроходных приборов учета лучше отказаться. Экономия может повлечь поломку, которая может не входить в перечень гарантийных обязательств.

При покупке особое внимание уделяется сопровождающей прибор документации и ее правильному заполнению. Помимо гарантии, важнейшим пунктом является дата поверки, которая обязательна каждые 5–6 лет

Устройство подвергается тщательному осмотру на предмет внешних повреждений

Его тряска не должна сопровождаться звуками болтающихся элементов. Герметичность счетчика проверяется дуновением в патрубок. Запотевание лицевой панели укажет на брак

Устройство подвергается тщательному осмотру на предмет внешних повреждений. Его тряска не должна сопровождаться звуками болтающихся элементов. Герметичность счетчика проверяется дуновением в патрубок. Запотевание лицевой панели укажет на брак.

Категорически не рекомендуется приобретать приборы учета с рук. Отсутствие гарантии выльется в дорогостоящий ремонт. При этом возможны проблемы с установкой и поверкой.

Какой счетчик воды выбрать?

Количество производителей счетчиков горячей и холодной воды и модельный ряд водосчетчиков постоянно растут. 2021 год не стал исключением и на рынке появилось много новинок. Иногда из-за огромного количества предложений покупатель просто теряется и не может правильно выбрать лучшее устройство. Рассмотрим критерии и нюансы, которые важны при выборе ИПУ для бытового использования в квартирах.

Стоимость – ведущий показатель для среднестатистического потребителя. Если конкурирующая модель имеет некоторые функции, никак не влияющие на стабильность и срок службы, а в остальном у приборов по характеристикам паритет, то предпочтение всегда отдается более дешевому варианту.
Качество – второй по списку критерий. Хотя справедливо рассматривать общий показатель цены и качества. Например, сейчас на рынке присутствуют излишне надежные устройства. При этом срок их службы идентичен конкурентам, но стоимость значительно выше.
Гарантия и межповерочный интервал – это два показателя, косвенно говорящих о качестве и надежности водосчетчиков

Важно понимать, что срок гарантии никак не регламентируется правительством или надзорными органами. Его устанавливает сам завод-изготовитель. А значит готов нести обязательства по устранению любого заводского брака.
Ориентация на российский рынок – многие владельцы считают, что импортные водосчетчики — лучшие

Однако на практике часто все оказывает наоборот. Счетчики, разработанные для европейского рынка просто не рассчитаны на достаточно низкое качество и наличие примесей в нашей воде. Поэтому поломки у зарубежных приборов учета происходят значительно чаще.

А значит готов нести обязательства по устранению любого заводского брака.
Ориентация на российский рынок – многие владельцы считают, что импортные водосчетчики — лучшие. Однако на практике часто все оказывает наоборот. Счетчики, разработанные для европейского рынка просто не рассчитаны на достаточно низкое качество и наличие примесей в нашей воде. Поэтому поломки у зарубежных приборов учета происходят значительно чаще.

Самые популярные счётчики воды

Разновидности водомеров

Классификация по принципу действия известна, далее приборы делятся по количеству трубопроводов, которые могут обслужить:

Одноканальные;
Двухканальные;
Многоканальные.

Конструкция для учета расхода горячей и холодной воды может быть раздельной и компактной, питаться от внешней электросети или быть энергонезависимой. В ряде случаев встречаются счетчики, питание к которым доставляется приборами в виде обычных батарей. Есть механические приборы для учета холодной (до +40) и горячей (+40+150) воды. При этом различия заключены в использовании материалов для изготовления крыльчатки и подшипников. Механические водомеры работают только от потока поступающей воды, при этом точность показаний весьма высокая. Недостаток у приборов один – в случае малого напора, работа оборудования может быть замедленной или вовсе остановленной.

По размещению также есть различие:

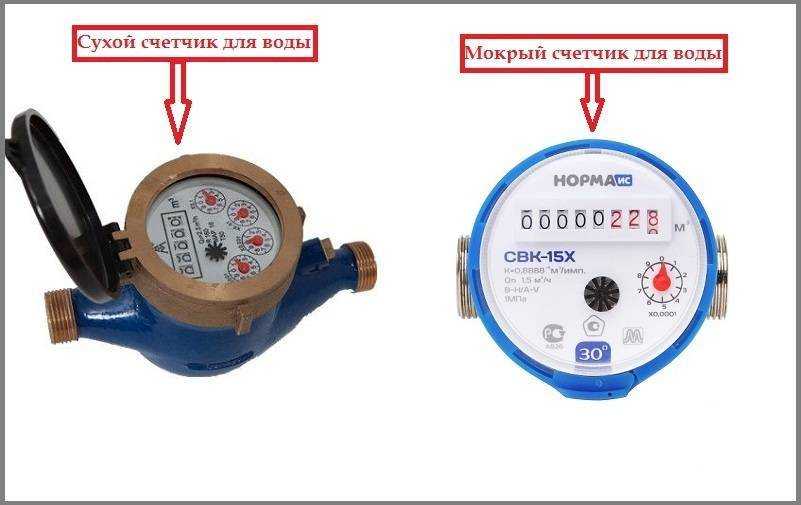

Сухие счетчики – приборы, где счетный механизм отделен от потока перегородкой, что продляет срок службы и позволяет надеяться на точность показаний. При этом конструкция может иметь принцип работы как крыльчатый, так и вихревой. Срок эксплуатации водомеров достаточно длительный, цена доступная. Оборудование данного типа популярно и в ассортименте есть приборы для горячей и холодной воды.
Мокрые водомеры – устройства, где счетный механизм не имеет отделения от потоков, поэтому часто выходит из строя при поступлении воды с вкраплениями и загрязнениями. Простота установки и доступная цена – плюсы, а вот возможные сбои в показаниях – минусы. Принцип действия такого прибора механический, когда крыльчатка проворачивается от поступающей воды.

Часто бывает, что для определенного диаметра трубопровода в продаже есть только многоструйные счетчики. Эта система подходит для труб с сечением 15-50 мм и функционал действия заключается в следующем: поток, перед попаданием на крыльчатку, разделяется на несколько струй, что значительно минимизирует возможные погрешности показаний расхода воды. Очень хороши подобные водомеры для квартир и домов, где давление горячей воды достаточно мощное, посредством поступления потоков в разделенном виде, снижается нагрузка на счетный механизм, а значит, увеличивается срок службы прибора.

Одноструйные же водомеры показаны для установки на трубопроводы с сечением не более 25 мм, есть как для горячей, так и для холодной воды и работают от воздействия одного потока на крыльчатый механизм.

Теперь, когда функционал водомеров, а также их разновидности известны, осталось только выбрать нужное оборудование для установки на трубопровод горячей, холодной воды или купить универсальный прибор, подобрав лучшего производителя и приемлемую цену.

Установка

Как это всегда бывает, когда дело касается бытовых работ, у владельца может возникнуть желание установить счетчик на воду самостоятельно и избежать лишних расходов. И так делать не стоит. Если у вас нет достаточных знаний в этой сфере, то будет гораздо лучше пригласить мастера, поскольку это очень сложный и ответственный процесс.

Ошибки и неточности могут повлечь переплаты и прочие неудобства, и, наконец, вы можете попросту испортить сам прибор. Потому воспользуйтесь услугами частного мастера или сантехника из ЖКХ. Под вашим присмотром будут выполнены установочные работы, а затем нужно дождаться специалиста, запломбирующего ваш водомер.

Классификация

Стоит поговорить конкретнее о том, какие бывают разновидности счетчиков.
Так, во-первых, существует разделение по принципу работы. Выделяются следующие типы:

тахометрические;
ультразвуковые;
электромагнитные;
электронные;
вихревые.

Первый тип, тахометрический водяной счетчик, можно встретить в квартирах россиян гораздо чаще, чем любой другой. Этот вид устройства достаточно точен в показаниях и прост в установке и дальнейшей эксплуатации. Такой прибор учитывает расход затраченной вами воды благодаря крыльчатке и действующему на нее давлению воды.

Не совсем обычный принцип работы имеет ультразвуковой водомер, контролирующий потребление кубометров воды с помощь акустического эффекта – прохождения через воду звуковых колебаний. Любопытно, что такой прибор подойдет для измерения не только воды, но и газа или пара.

В основе следующего типа лежит знакомое нам с уроков физики магнитное поле, а точнее ее взаимодействии с потоком воды. Электромагнитные водосчетчики обычно направлены на учет воды на промышленном производстве: пищевых предприятиях и фабриках.

Электронный водомер – это один из новых способов измерения затрат на водоснабжение. Благодаря встроенным в счетчик чипам, кубометры жидкости считываются и передаются по сети.

И, наконец, вихревой счетчик. Его действие заключено в измерении объема жидкости специальными чувствительными элементами: частота вихрей при этом будет пропорциональна скорости воды. Использование в быту такого счетчика – редкое явление, и в основном он служит для технологических целей.

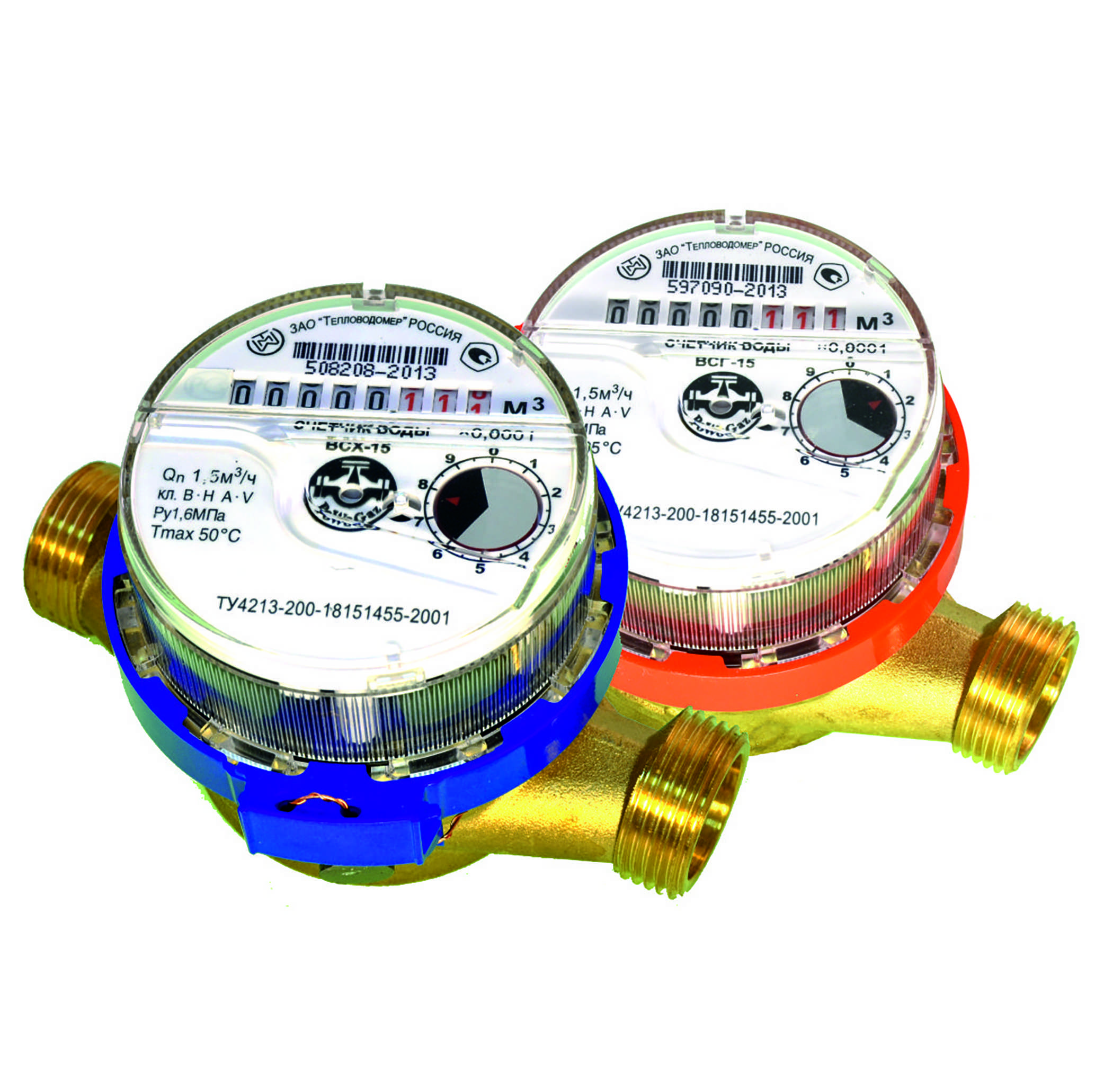

Приборы учета ХВС и ГВС – в чем разница?

Все приборы учета воды предназначены для определенных условий работы, информация о которых нанесена на самом корпусе (буквы «Х» и «Г» для холодной и горячей жидкости соответственно).

С технической точки зрения, никакой разницы в устройстве приборов учета ХВС и ГВС нет. Датчики работают по одному и тому же принципу в зависимости от выбранного типа измерения.

Однако если поставить счетчик ХВС на трубопровод с горячей водой, то неминуемы постоянные протечки. К тому же, показания прибора будут неверными.

Если же, наоборот, установить водомер ГВС на «холодный» трубопровод, то датчик будет нормально работать.

Такая особенность связана с материалами, из которых сделаны счетчики. Для приборов ГВС используются более износостойкие корпусы и комплектующие, способные выдерживать не только высокие температуры, но и частые смены режима.

Погрешность измерения водомеров для горячей жидкости несколько больше, чем для холодной.

Для счетчиков ГВС поверка проводится чаще ввиду более тяжелых условий работы и рисков, связанных с возможным искажением данных и вероятностью выхода приборов из строя.

Стоимость датчиков ГВС, как правило, выше, чем приборов учета ХВС.

2 Виды счетчиков

Сегодня на рынке можно найти множество различных счетчиков, которые отличаются по характеристикам и основным параметрам, среди которых можно выделить 4 основных вида:

Счётчики, которые работают на ультразвуковой технологии. Принцип функционирования таких счетчиков базируется на сенсорах, которые выпускают и воспринимают колебания звука на неслышимой для человека частоте. Ультразвук движется по течению жидкости и против неё. При этом данные передаются и в дальнейшем подвергаются обработке на вычислительном устройстве. После чего, они выводятся на экран.
Электромагнитные приборы замеряют объем потребленной жидкости благодаря индукционной катушке, которая создает магнитное поле и компонента системы, который считывает скорость циркуляции воды между полюсами магнита. Расчетные данные выводятся на дисплей.
Тахометрические приборы, обладающие крыльчаткой, замеряют объем потребленной горячей или холодной жидкости благодаря движению потока воды. Вода при циркуляции по системе водоснабжения вращает крыльчатку, что передается на специальную счетную панель. Кроме того, существуют модели, которые обладают импульсным выходом, который даёт возможность автоматизации различных устройств.
Суперстатические расходомеры. В таких приборах учет объема потребленной воды производится за счет движения потока сквозь завихритель. После замеров скорости, информация передается на сенсор, а оттуда на специальное табло.

Кроме того, приборы реализуются в двух основных видах: механическом и электронном.

Последний вариант водного счетчика не стал популярным из-за высокой стоимости и невысокой надежности. Бытовыми же приборами наиболее часто становятся механические водомеры. Они отличаются невысокой ценой и надежностью.

Устройство механического счетчика

Чтобы понять принцип действия счетчика воды, нужно знать, как он устроен. Конструкция механических водомеров напоминает водяную мельницу – поток воды приводит в действие крыльчатку, которая, в свою очередь, запускает механизм редуктора. Сам механизм воздействует на ролики механического табло с цифрами-показателями.

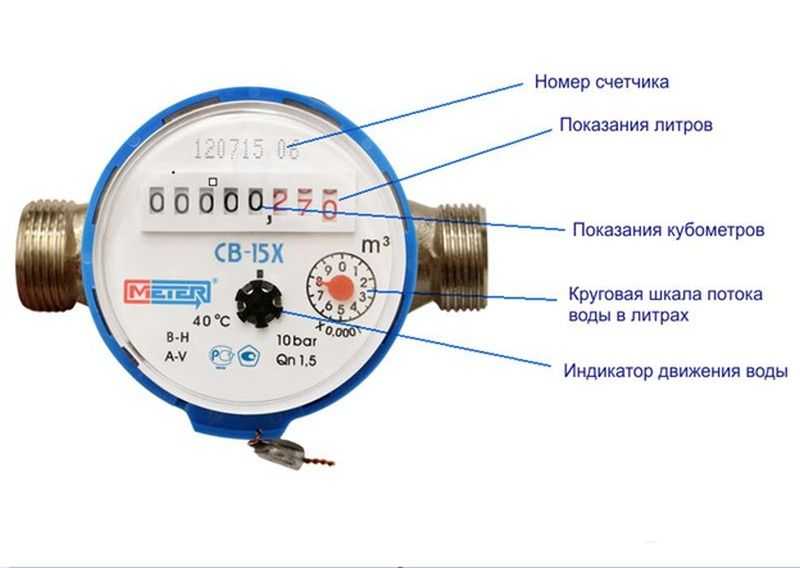

Индикаторное табло отображает поток воды, проходящий через масштабирующий механический редуктор, в единицах измерения «кубометр».

Связь между крыльчаткой и механизмом для считывания данных осуществляется посредством магнитного контакта через герметичную пленку.

Чтобы измерительный прибор был надежным и долговечным, опорные элементы крыльчатки и считывающего механизма оснащаются твердыми осями.

Некоторые модели вместо крыльчатки оснащены турбинками, благодаря чему можно получить более точные замеры сильного потока воды. В свою очередь, турбинные приборы плохо срабатывают при небольших расходах.

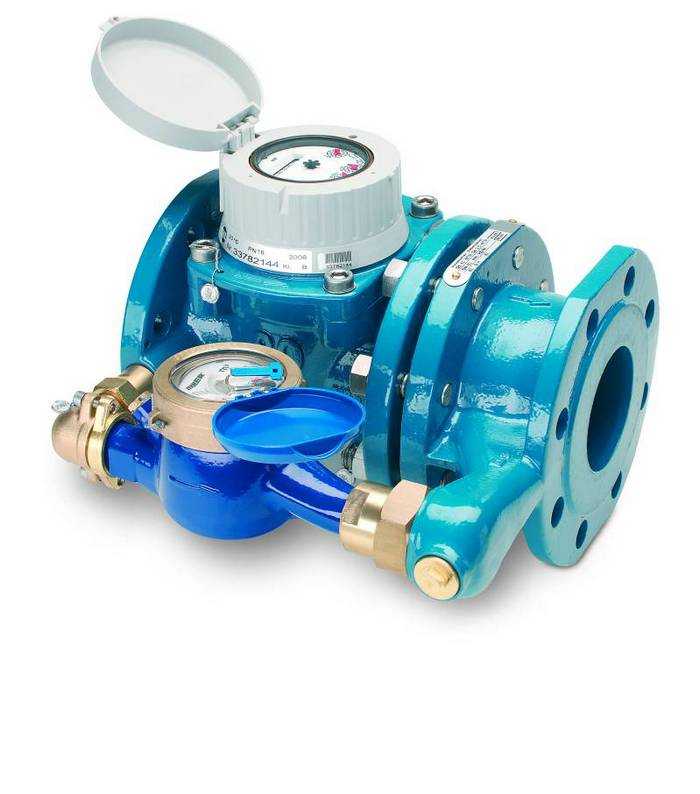

Турбинные водомеры устанавливаются на трубы водоснабжения от Ду 50 и выше, в то время как для крыльчатых приборов подойдет диаметр до 50 Ду.

Определение и назначение

Изобретение для расчёта потреблённой воды было придумано ещё в 1851 году. На то время аппарат имел крыльчатую структуру и шестерёночный механизм. Однако использование этого устройства началось в 1858 году.

Водомер, или счётчик воды, – устройство, с помощью которого измеряется количество потреблённой жидкости за единицу времени. Все измерения ведутся в метрах в кубе. Каждый пользователь самостоятельно видит, сколько воды – горячей или холодной — он потребил за определённый период времени, соответственно, может регулировать процесс. В случае установки водомера экономия составляет более 40 %. Монтаж счётчика не затратное мероприятие, а напротив, позволяющее сохранить свои денежные средства.
