Ливневая канализация

Типы ливневой канализации

Ливневая канализация состоит из комплекса различных устройств и деталей, которые объединены в одну систему сбора дождевой и талой воды. Она может быть:

• точечной
• линейной

Точечная канализация

Ливневка точечного вида представляет собой углубления под каждой вертикальной трубой водосточной системы, куда собираются дождевые и талые воды. В углубления вставляют дождеприемники, соединенные в одну сеть для последующего отвода этих стоков в дренажный колодец или на поле аэрации.

Дождеприемники должны быть оснащены пескоулавливающими конструкциями, чтобы в них не попадал мусор, и защищены прочными решетками  в целях безопасности.

https://youtube.com/watch?v=jeBioyuO1Qg

Линейная канализация

Линейная канализация предназначена для сбора дождевой и талой воды не только с крыш, но и со всего участка — с пешеходных дорожек, стоянок автотранспорта и всей придомовой территории. Состоит она из сети каналов, углублений, дождеприемников и подразделяется на:

• открытую
• закрытую
• смешанного типа

Открытый тип

Такая ливневка, как правило, представляет собой сеть забетонированных каналов или специальных лотков, отводящих сточные воды за пределы участка. При этом они не прикрыты защитными ограждающими решетками.

Такая система наименее затратна и наиболее проста по исполнению.

Закрытый тип

Оборудована канализация

Гораздо сложнее устроена закрытая ливневка. При её проектировании необходимо учитывать:

• количество собираемых стоков
• геологическое строение участка
• тип грунтов
•  материал труб
• место приема стоков и другие аспекты, которые указаны в документе дождевая канализация СНиП 2.04.01-85

При устройстве ливневки такого типа дождевые и талые воды собираются через сеть дождеприемников, лотков и каналов, а затем отводятся в дренажные колодцы или коллекторы по трубопроводам, уложенным в земле. При этом стоки могут перемещаться как самотеком, так и с помощью насосов.

Комбинированная ливневка

Ливневая канализация смешанного типа, или комбинированная, содержит в себе элементы, присущие и открытым, и закрытым системам.

Чаще всего ее применяют на участках большой площади, или когда необходимо сократить финансовые расходы.

Принцип расчета ливневой канализации

К принципиальным моментам расчета дождевой канализации относятся:

• разработка трассировки трубопроводов;
• вычисление необходимых пропускных характеристик системы.

Для составления схемы дренажной магистрали, включающей в себя все элементы системы необходим подробный план участка с указанием высот и глубины залегания водосодержащего слоя. Кроме того, на нем должны быть указаны:

• расположение жилых и хозяйственных строений;
• места нахождения садовых построек и мест отдыха;
• дорожки и тротуары, если таковые имеются.

Правильно составленная схема прокладки трубопроводов содержит минимальное количество изгибов. Кроме того, необходимо учитывать санитарные нормы и требования СНиП. Ввиду высокой сложности поставленной задачи, составление проектно-технической документации, особенно для участков с большой площадью и сложным рельефом, лучше доверить профессионалам.

На втором этапе рассчитывается пропускная способность дождевой канализации. Для выполнения таких расчетов потребуются статистические данные о среднем количестве осадков в данной местности. Исходя из этих данных, определяют диаметры и длины магистральных трубопроводов, необходимый объем накопительных и тампонажных дренажных колодцев и другие технические характеристики системы.

Если все расчеты выполнены верно, даже обильные осадки не вызовут затопления участка и разрушения подземной части фундамента.

Какими нормативными документами определяется порядок расчета

                Все необходимые решения в отношении ливневой канализации и расчетного объема дождевых стоков принимаются по результатам проектных работ. Они регламентируются СНиП 2.04.03 – 85 или СП 32.13330.2012, где содержатся все необходимые формулы и коэффициенты

При проектировании конкретной системы важно отыскать все необходимые величины и коэффициенты, характерные для метеорологических и гидрогеологических условий данного района. Большинство из них содержится в таблицах СНиП или СП, другие параметры надо рассчитать самостоятельно. Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

Проектирование ливневой канализации

Даже на самых маленьких участках проводить строительство ливневки «на глазок» нельзя. Все дело в том, что неправильно подобранное сечение отводящего коллектора приведет к его переполнению, а это резкое снижение эффективности работы всей канализационной системы. Поэтому предварительно необходимо сделать расчеты.

Основной из них – пропускная способность. Для этого придется узнать три характеристики региона.

1. Среднее количество выпадаемых осадков. Обозначается этот показатель как «q20». Его можно найти в СНиП 2.04.03-85.
2. Тип грунта.
3. Площадь участка (F).

Сама формула: Q = q20 x F x Ψ, где Ψ – поправочный коэффициент, который определяет, каким материалом покрыты площадки. К примеру, для кровельного материала этот коэффициент равен 1,0, для асфальтовых площадок и дорожек 0,95, для бетона 0,85, для щебеночного покрытия 0,4.

После того как по СНиП определен объем отводящей воды, можно подобрать лотки или трубы по сечению. К примеру, на фото ниже показана таблица, в которой указана пропускная способность труб. Для ливневки обычно используется труба диаметром 100 мм.

Таблица пропускной способности пластиковых труб

Немаловажным показателем по СНиП является глубина прокладки трубной закрытой ливневой канализации. В своде правил об этом точно говориться – минимальная глубина заложения ливневой канализации определяется опытом эксплуатации систем в той местности, где она проводится. Но есть и более точные показатели.

• Если в ливневку закладываются трубы диаметром до 500 мм, то их надо устанавливать на глубину 30 см. Это минимальное значение.
• Если производится установка труб большего диаметра, тогда глубина должна быть не меньше 70 см.

И еще один показатель, который определен СНиПом. Это угол наклона системы лотков или труб. Устройство дренажа по СНиП определяет наклон в зависимости от сечения элементов водоотвода. К примеру, по трубам.

• Если укладывается в ливневку труба сечением 110-160 мм, то оптимальный для нее угол наклона 8 мм на один метр длины системы.
• Если используется труба диаметром 200 мм – угол уклона 7 мм.

И чем больше сечение трубопровода, тем больше должен быть его наклон. При этом в СНиПе оговаривается максимальный показатель угловой величины, он не должен превышать 1,5 мм на 1м длины трубы или лотка. Все дело в том, что ливневая канализация – это не просто вода от атмосферных осадков и таящего снега, но и достаточно большой объем крупных и малых примесей. Так вот при большом угле наклона вода будет двигаться с большой скоростью, оставляя за собой те самые примеси. Они просто под действием своей массы не будут поспевать за водными потоками. А это гарантия быстрого заиливания и образования засоров.

Различные сечения лотков

Проектирование ливневой канализации

Проектирование выполняется с учетом следующих факторов:

• специфика рельефа участка и общая площадь сбора воды;
• протяженность системы лотков и труб, по которым отводится вода;
• интенсивность выпадения осадков;
• требования к действиям со стоками (их отведение либо потребление в качестве технической воды).

Система ливневой канализации прокладывается параллельно основному дренажу. Эти системы располагаются на разных уровнях — ливневка, как правило, находится выше. С целью оптимизации затрат проект составляют так, чтобы максимально сократить подземную часть, заменив по возможности ее наземными элементами. Это, по опыту специалистов компании «Мос-дренаж», позволяет не только сократить расходы на обустройство ливневки, но и упростить ее дальнейшую эксплуатацию.

Расчеты при проектировании ливневой канализации

При выполнении расчетных работ необходимо использовать данные по конкретному участку, а также учитывать тип грунта, частоту и интенсивность дождей, площадь крыш, площадок и дорожек, являющихся водонепроницаемыми.

Определяя, как именно пойдут трассы ливневки, нужно принимать во внимание расположение коммуникаций. При проектировании рассчитываются следующие параметры

При проектировании рассчитываются следующие параметры.

1. Диаметр труб и лотков

Диаметр трубопроводов и открытых лотков может быть разным. Чем он больше — тем выше пропускная способность системы. Диаметр подбирают по табличным данным СНиП 2.04.03, ориентируясь на конкретные климатические условия. При подборе диаметра труб в расчет принимаются коэффициентные поправки. Они вносятся с учетом водопоглощения используемого на участке покрытия. Для кровли коэффициент равен 1,0, для асфальтного покрытия — 0,95, для бетонного — 0,85, для отсыпанных щебнем участков — 0,4.

2. Глубина монтажа

Глубину, на которой будет монтироваться основная часть ливневки, рассчитывают в соответствии с климатическими условиями. Так, в средней полосе на частных участках эта глубина составляет 30 см. Для промышленных объектов она увеличивается до 70 см. Определяя глубину прокладки труб, необходимо учитывать вероятность промерзания и механического повреждения элементов системы. Так, в межсезонье отводимая вода может замерзать в трубах. Здесь стоит отметить, что замерзание воды неопасно для пластиковых лотков и труб, так как их материал имеет высокий коэффициент линейного расширения.

3. Уклон трассы

Уклон выполняют таким образом, чтобы обеспечить движение вод самотеком примерно с одной скоростью на всех участках трубопровода. Для труб диаметром от 100 до 150 мм выполняют уклон в 8°. Для труб диаметром 200 мм и более уклон может составлять 5°.

4. Расчеты для кровельной части

Кровельные элементы ливневой канализации — это желоба, соединительные элементы и заглушки, вертикальные трубы и их отводы, фильтрационные элементы и т.п. Сбор и отвод осадков с крыши организуется таким образом, чтобы вода поступала к точечным приемникам, соединенным с основной частью ливневки.

5. Расстояние до коллектора

Поступающие в ливневку осадки должны отводиться в отдельный коллектор. Также допустим отвод за пределы дренируемой территории

Если осадки отводятся в коллектор, важно выполнить проектирование канализации таким образом, чтобы расстояние до него не было слишком большим. В противном случае при установке резервуара его нужно будет поместить на значительную глубину (так как трубопровод располагается под постоянным уклоном)

Для ливневки должен использоваться именно отдельный резервуар — если осадки будут направлены в бытовую канализационную систему, она будет постоянно переполняться.

Устройство ливневой канализации в многоэтажном доме – внутренняя и внешняя

Ливневка на кровле дома состоит, в основном из труб, и предназначена для сбора воды с плоскости крыши, направлении ее в специально устроенные водостоки и транспортировке за пределы опорного основания многоэтажного здания – в коллектор ливневой канализации.

Кроме того, внутренняя ливневая канализация призвана решать следующие задачи:

1. Защита почвы, прилегающей к зданию от размывания, защита опорного основания.
2. Отвод воды от строения на безопасное расстояние.
3. Защита поверхности стен и финишной отделки здания от воздействия водных потоков, что позволяет сохранить их внешний вид и приемлемую влажность.
4. Из-за отсутствия труб на наружной поверхности здания улучшается его зрительное восприятие.

Так же, большинство элементов ливневой канализации располагаются внутри здания, что защищает их от воздействия морозов в холодное время года.

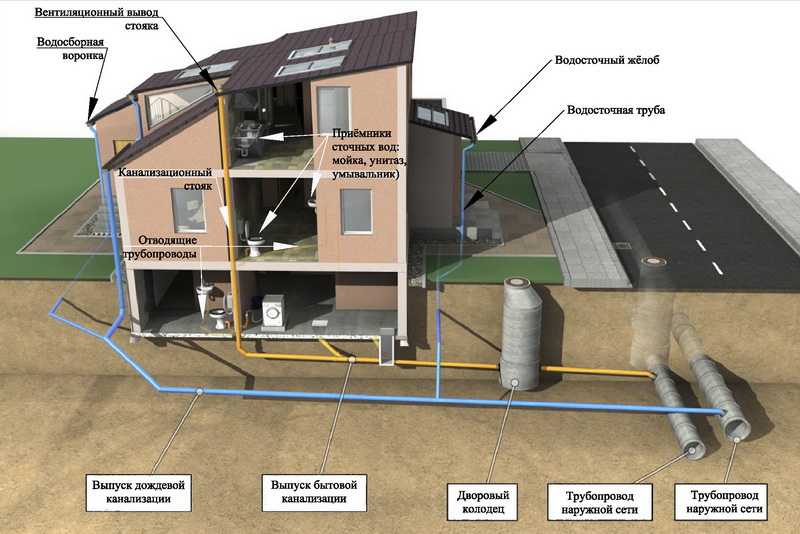

По типовой схеме ливневые канализации в многоэтажном доме устроены из следующих составляющих:

1. Водоприемная воронка для сбора ливневых вод с защитной решеткой от засорения листьями и прочим мусором. Для предотвращения замерзания зимой на горловине может устанавливается греющий кабель.

2. Отводная труба.
3. Стояк для отведения воды представляет собой трубу. Применяются изделия из стали, асбеста, чугуна. Но наиболее популярными являются, пластиковые трубы.

4. На стояке в обязательном порядке устанавливается ревизия. Она представляет собой вставку с отводом и крышкой на винтах. Устраивается герметично.

5. Скрытый в земле участок водопровода устраивается для отвода воды в коллектор, представляющий собой лоток с решеткой, который устанавливается вокруг здания.

Монтаж водоотведения

Для монтажа полноценного водоотведения потребуется

Наружный кровельный водоотвод

• Желоба
• Соединитель для желобов
• Крепежи
• Водосточные трубы
• Заглушки
• Воронки
• Угол внешний 90
• Угол внутренний 90
• Соединитель труб
• Хомуты для труб
• Колено 60
• Водосточные наконечники

Детали скрытой ливневки

• Трубы
• Фильтры
• Смотровые колодцы
• Соединительные и поворотные элементы

Грамотно составленный проект позволит не только собрать и установить качественную систему водоотвода, но и произвести правильный расчет требуемых элементов. Точный расчет материалов гарантирует отсутствие таких моментов, как лишние затраты или нехватка деталей.

https://youtube.com/watch?v=vriWV3kMrQs

Техническое обслуживание ливневой канализации

Любая коммуникационная система требует регулярного технического обслуживания, ливневая канализация в этом плане не является исключением.

Поэтому, помимо знаний, как устроена ливневая канализация, необходимо выполнять следующие мероприятия:

• Через определенное время проводится осмотр системы, убирается скопившийся мусор, устраняются засоры.
• Один раз в 3-4 года делают промывку системы.
• При осмотре контролируется уровень ила на дне колодцев и при необходимости выполняются очистные мероприятия. В частности насосом, расположенным на небольшом расстоянии от дна, из колодца выкачивают всю воду. Затем промывают системы с помощью этого же насосного оборудования.

Особенности

Исходя их всего описанного выше, можно сделать вывод, что правильный параметр угла наклона и необходимый его показатель, это понятия, которые имеют некоторые различия.

Зависят они от нескольких факторов:

• материала;
• диаметрального сечения;
• области применения.

К примеру, оказываемая нагрузка на канализацию в ванной намного меньше, чем в санузле, поэтому и уровень наклона может отличаться.

Приведём некоторые моменты, которые чаще всего используются в быту:

1. Для отводов для раковин используются элементы с диаметром 50 мм, максимальный наклон составляет 0,35, а минимальный 0,25.
2. Санузел (унитаз) – изделия с диаметральным сечением 100 мм. Угол наклона варьируется от 0,021 до 0,25.
3. Для ванных комнат применяются элементы с диаметром 50 мм. Здесь необходимо обеспечить параметры от 0,02 до 0,035.
4. Для кухонной раковины отводы обеспечиваются с помощью изделий с сечением 50 мм, а уклон 0,025-0,035.

Все приведённые значения являются нормативными. Они могут незначительно изменяться, в зависимости от особенностей устройства всей канализационной системы.

Методика расчета ливневой канализации – основные этапы

Рекомендации по монтажу ливневой канализации

Подготовительный этап очень важен. Он включает расчет, составление сметы, изучение нормативных документов, проектирование и закупку стройматериалов. Добиться полного отсутствия затопления и луж на участке можно, соблюдая порядок монтажа:

1. После разметки установить водосточные трубы и стоки, закрепить их кронштейнами и саморезами.

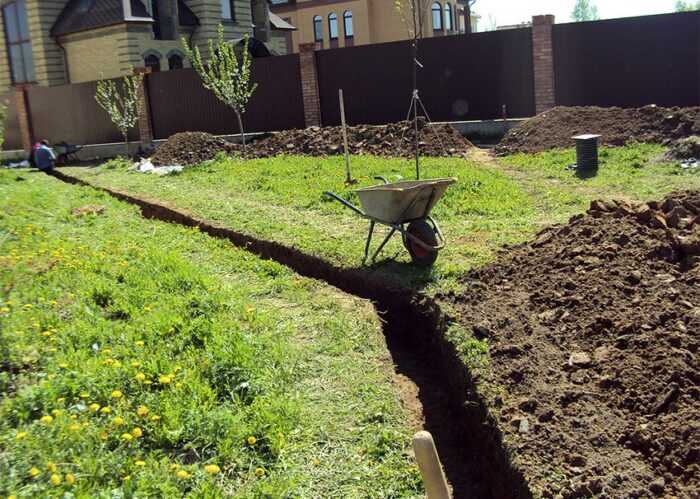

2. Вырыть траншеи и лунки под дождеприемники, обустроить дренажный слой из песка на дне.
3. Оборудовать колодцы и коллекторы, проложить трубопроводы (желательно на геотекстиль, чтобы избежать прорастания корней).
4. Смонтировать систему, располагая лотки и пескоуловители, ревизионные колодцы на должном расстоянии друг от друга.
5. Провести испытания на герметичность, если нет неисправностей, закрытую систему засыпать смесью из песка, цемента и грунта.

Устройство ливневой дренажной канализации предусматривает наличие отдельного колодца: все инструкции упоминают о риске повреждения бытовой канализационной системы, если ее совмещают с ливневкой. Сильные осадки приводят к перегрузке бытовой канализации, подъему воды в сантехнических приборах, их засорению. После запуска системы не стоит забывать о регулярной профилактике — очистке лотков, пескоприемников, устранении мусора. Для этого нет сезона и не сезона — без регулярных профилактических работ система непременно засбоит.

Интересно! Марки и классы бетона – отличия, классификация, таблица соответствия.

Ливневая канализация — необходимое условие долговременного существования жилых и хозяйственных построек. Она нужна не только в зонах риска (в низинах, местностях с обильными осадками)

Ее оборудование означает отсутствие застоев воды, заболоченности, смыва плодородного слоя с огорода — а это важное условие комфорта обитателей дома

Виды ливневой канализации

Общей классификации, в которой совмещены все особенности применяемых модификаций, не существует, поэтому ливневки различают по разным характеристикам:

1. По типу размещения. Открытая — с размещением сети лотков для отведения вод на поверхности почвы, закрытая — коммуникации скрыты под слоем грунта, и смешанная — комбинация из элементов двух основных видов.
2. По способу сбора осадков: точечная — с отведением на участках повышенного риска скопления, и линейная, более эффективная. Последнюю монтируют в местностях с большим количеством дождей и снега, для домов, размещенных в низинах, под склонами или в местах, где реальна угроза затопления в период паводков.
3. По материалам исполнения. Народные умельцы размещают фотографии и видео об устройстве ливневой канализации в частном доме из подручных материалов, начиная с автомобильных покрышек и пластиковых бутылок до остатков строительных материалов. В них входит укладка сеткой и метод естественного водоотвода, актуальный для участков большой площади и заболоченных местностей.

Составные элементы можно выбирать из разных вариантов, ориентируясь на стоимость, прочность, ремонтопригодность, простоту установки и прочие важные особенности.

Актуальные требования при сооружении дождевой канализации

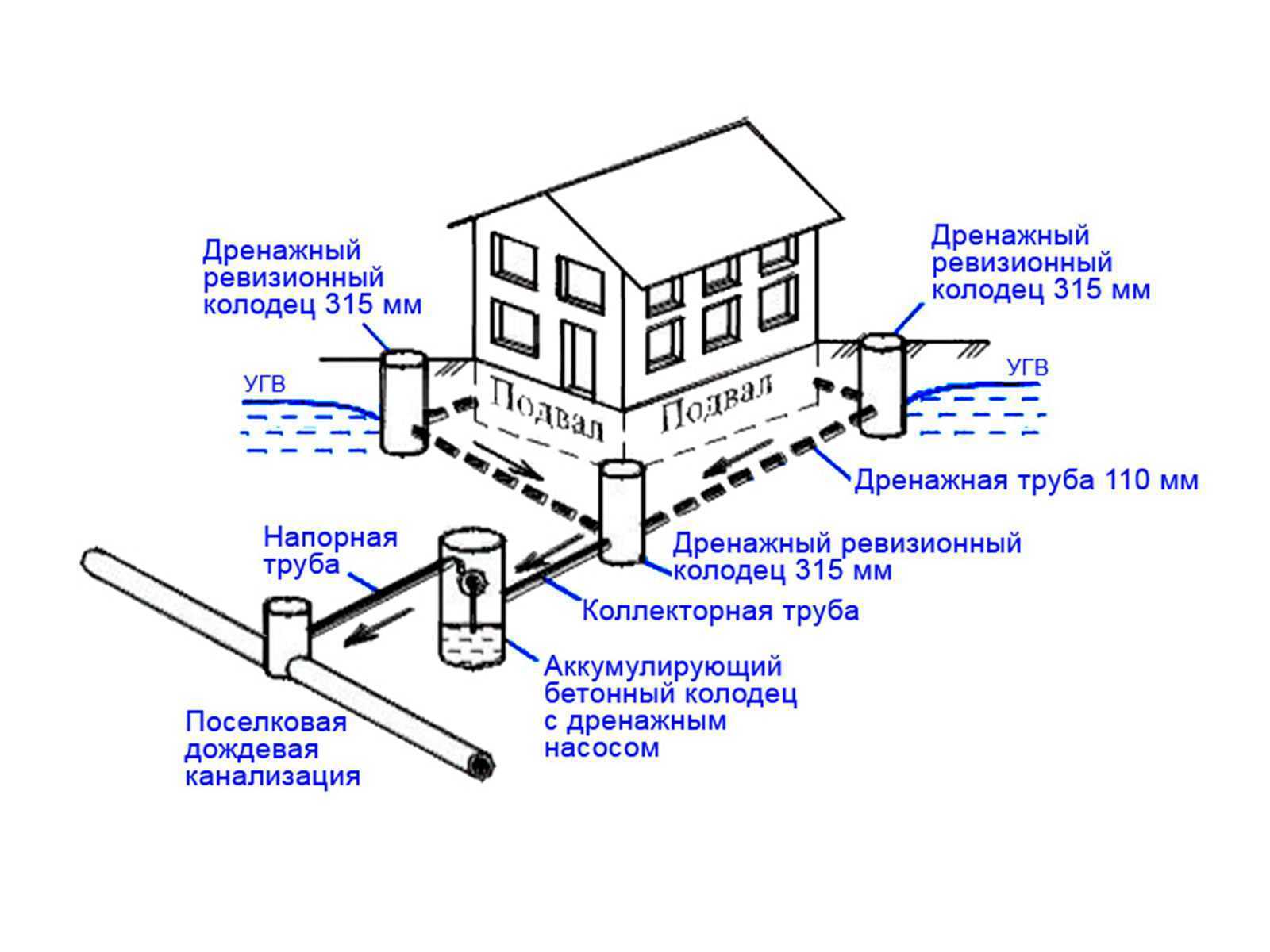

Начальный этап монтажа ливневки — схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию. При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке). Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным. Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.

При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон

В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию

При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн. Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

• возведение любых объектов;
• организация свалок мусора;
• оборудование автостоянок;
• устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Порядок расчета внутренней канализации

Расчет канализационного выпуска

Максимальный секундный расход сточных вод, (л/с), при общем максимальном секундном расходе воды 8 л/св сетях холодного и горячего водоснабжения, определяем по формуле 5 СНиП 4.01-41-2006:

, л/с

где qs — расход стоков от прибора с наибольшим водоотведением, принимаем по приложению 5СНиП 4.01-41-2006, получаем

— общий максимальный секундный расход воды.

,

Получаем ,

При этом скорость движения жидкости должна быть не менее 0,7 м/с наполнение трубопроводов — не менее 0,3.

Подбор диаметров канализационных трубопроводов выполняем по приложению 2 справочника проектировщика «Внутренние санитарно-технические устройства» (часть 2).Полученные данные заносим в таблицу 3.

Номер выпуска	Длина выпуска	Кол-во стояков	Кол-во сантехприборов	P	NP	d	V
1	2	3	4	5	6	7	8	9	10	11	12
1	7,6	8	64	0,011	0,704	0,815	1,2	1,6	2,8	100	0,87

Расчет дворовой сети канализации

Расчет дворовой сети канализации производим, начиная от крайнего выпуска из здания до колодца городской сети ГКК. С учетом ранее выполненных расчетов по выпускам и всему зданию, определяем расчетные расходы сточных вод по участкам сети (таблица 4).

Таблица 4 — Расчетные расходы сточных вод по участкам дворовой сети

Расчетные участки	Количество приборов	Расчетные расходы, л/с
1	2	3	4	5
КК1 — ПКК	64	1,2	1,6	2,8
ПКК — ККК	64	1,2	1,6	2,8
ККК — ГКК	64	1,2	1,6	2,8

Дворовая сеть канализации

Проектирование дворовой сети канализации состоит в следующем:

1. На генплане участка наносим все существующие инженерные коммуникации, проектируемое здание с выпуском, вводом водопровода. Наносим дворовые смотровые и контрольные колодцы, трубопроводы, соединяющие эти колодцы с уличным смотровым колодцем.

2. Назначаем диаметры водоотводных труб и стояков без расчета, по конструктивным требованиям. Устанавливаем местоположение стояков на планах этажа, подвала, предусматриваем ревизии, прочистки по линии стояков в дворовую сеть.

3. Производим гидравлический расчет дворовой сети и выполняем чертежи: разрез по стояку и профиль дворовой сети.

Гидравлический расчет дворовой сети канализации

После определения расчетных расходов сточных вод по участкам дворовой сети производим гидравлический расчет.

Порядок гидравлического расчета заключается в следующем.

Графы 1 и 7 заполняем, исходя из генплана участка.

Графу 2 заполняем из таблицы 4.

Графы 3,4,5,6 — рассчитываем канализационные трубопроводы, назначая скорость движения жидкости V (м/с), и наполнения . Проверяем условие и заполняем графу 8.

Графа 9 показывает разность отметок начала и конца участка (величину падения уклона на участке).

Для дальнейшего расчета определяем наименьшую глубину заложения трубопровода в начале сети или глубину диктующего колодца КК1 по формуле:

где 2,1 — глубина промерзания,

— диаметр выпуска, принимаем равным 0,1 м.

Данные для заполнения графы 10 берем из задания на расчетно-графическую работу.

Отметка лотка трубы в начале сети (графа 11) находим как разность поверхности земли (графа 10) и глубина заложения трубы в колодце КК1 (графа 13).

Отметка лотка трубы в конце участка (графа 12) определяем как разность отметки лотка трубы в начале участка (графа 11) и величины падения уклона (графа 9).

Глубина колодцев в конце участка (графа 14) определяем как сумму отметки глубины колодца в начале участка (графа 13) и величины падения уклона (графа 9).

Результаты гидравлического расчета оформляем в таблицу 5.

По полученным данным построим продольный профиль дворовой сети канализации в масштабах: горизонтальный 1:500, вертикальный 1:100.

Таблица 5 — Гидравлический расчет дворовой сети канализации

Участок дворовой сети	l, м	d, мм	V, м/с	i	i*l	Отметка поверхности земли
1	2	3	4	5	6	7	8	9	10
КК1-ПК	2,8	20	100	0,87	0,5	0,87	0,02	0,4	37,8
ПК-КК	2,8	13	100	0,87	0,5	0,87	0,02	0,26	37,8
КК-ГК	2,8	12	100	0,87	0,5	0,87	0,02	0,24	37,8

Спецификация

№	Обозначение	Наименование материала	Кол-во	Единица измерения
1	2	3	4	5
1	ГОСТ 3262-75	Трубы водопроводные: d25 d32 d40	26 7,6 99,8	м м м
2	ГОСТ 9086-74	Вентили: d 15 d25	34 8	шт. шт
3	ГОСТ 8437-75	Задвижки: d50	3	шт
4	ГОСТ 6019-83	Водосчетчики: d50	1	шт
5	ГОСТ 286-82	Трубы канализационные: d50 d100	32 82	м м
6	ГОСТ 23759-85	Умывальник керамический овальный	16	шт
7	ГОСТ 30493-96	Унитаз керамический тарельчатый с косым выпуском	16	шт
8	ГОСТ Р 50851-96	Мойка стальная эмалированная с одной чашей и сливной полкой	16	шт.
9	ГОСТ 1154-80	Ванна чугунная эмалированная	16	шт
10	ГОСТ 25809-96	Смесители на мойку	16	шт
11	ГОСТ 25809-96	Смесители на умывальник	16	шт
12	ГОСТ 25809-96	Смеситель на ванну	16	шт

здание водоснабжение канализация оборудование

Как рассчитать?

Все необходимые данные для правильного расчета и строительства ливневой канализации базируются на документе СНиП — 2.04.03-85 – «Канализация. Наружные сети и сооружения».

С момента создания этого документа прошло около 30 лет, однако его положения до сих пор помогают застройщикам при планировании работ по созданию ливневки. География применения этого документа довольно широка, и она подходит странам СНГ и Прибалтики, так как создание этого документа начиналось еще во времена Советского Союза и включает множество справочных табличных данных для этих территорий.

Формулы могут показаться очень тяжелыми для восприятия и озадачить застройщика, который не имеет навыков расчетов физико-математического плана.

Тем не менее, существует упрощенная схема, которая подходит для владельцев обычных частных домов, где показательными данными будут:

• количество отводимой воды – необходимая единица производительности системы;
• степень уклона и точные параметры диаметра труб;
• степень глубины залегания их в грунте.

Обслуживание

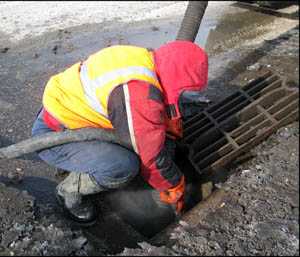

Системы отведения воды нуждаются в периодической чистке. В стоки попадают палые листья, трава, ветки, мусор, грязь. При отсутствии соответствующей чистки, система перестанет функционировать.

Обычно, ливневую канализацию очищают 2 раза в год. Для этого поднимаются решетки, из приемных дождеприемников и труб вычищается и вымывается грязь. При необходимости, следует выкачивать и очищать коллекторы сточных вод. Это делается, если очистная система перестала функционировать и подает загрязненную воду, которую невозможно использовать даже для полива.

При коллективном пользовании, возможно устройство очистных фильтрационных полей. Это удобная система, дающая превосходный результат, но требующая большого пространства.

Уклон труб ливневок

Для того, чтобы вычислить необходимый наклон канализационной магистрали необходимо учитывать следующие факторы:

• диаметр магистралей;
• метод отвода дождевых вод;
• материал изготовления поверхностей.

В случае использования магистралей, диаметр которых составляет 20 сантиметров, то наклон должен составлять по 7 миллиметров на каждый погонный метр магистрали. Если диаметр магистрали составляет 15 сантиметров, то ее наклон должен быть не менее 8 миллиметров на каждый погонный метр канализационной системы. Если имеется такая необходимость, то можно сделать наклон немного меньше, чем указано выше. Вся эта информация содержится в СНиПе 2.04.03-85.

Согласно данному документу, можно уменьшить наклон до 5 миллиметров в случае с магистралью диаметром 20 сантиметров, а для трубы с диаметром 15 сантиметров допустим наклон по 7 миллиметров на каждый метр установленной системы.

Из этого следует, что в крайне случае у вас имеется возможность сэкономить около 2 миллиметров на каждый погонный метр канализационной магистрали. Следует помнить и о том, что нормативный документ регламентирует не только минимальный, но и максимальный наклон, который не должен превышать 15 миллиметров.

В случае превышения данного значения возникает возможность образования засоров в канализационной системе. Все дело в том, что слишком большой наклон обеспечивает очень быстрый отток воды, но песок, который имеется в сточных водах, оседает на внутренней поверхности магистрали и скапливается там.

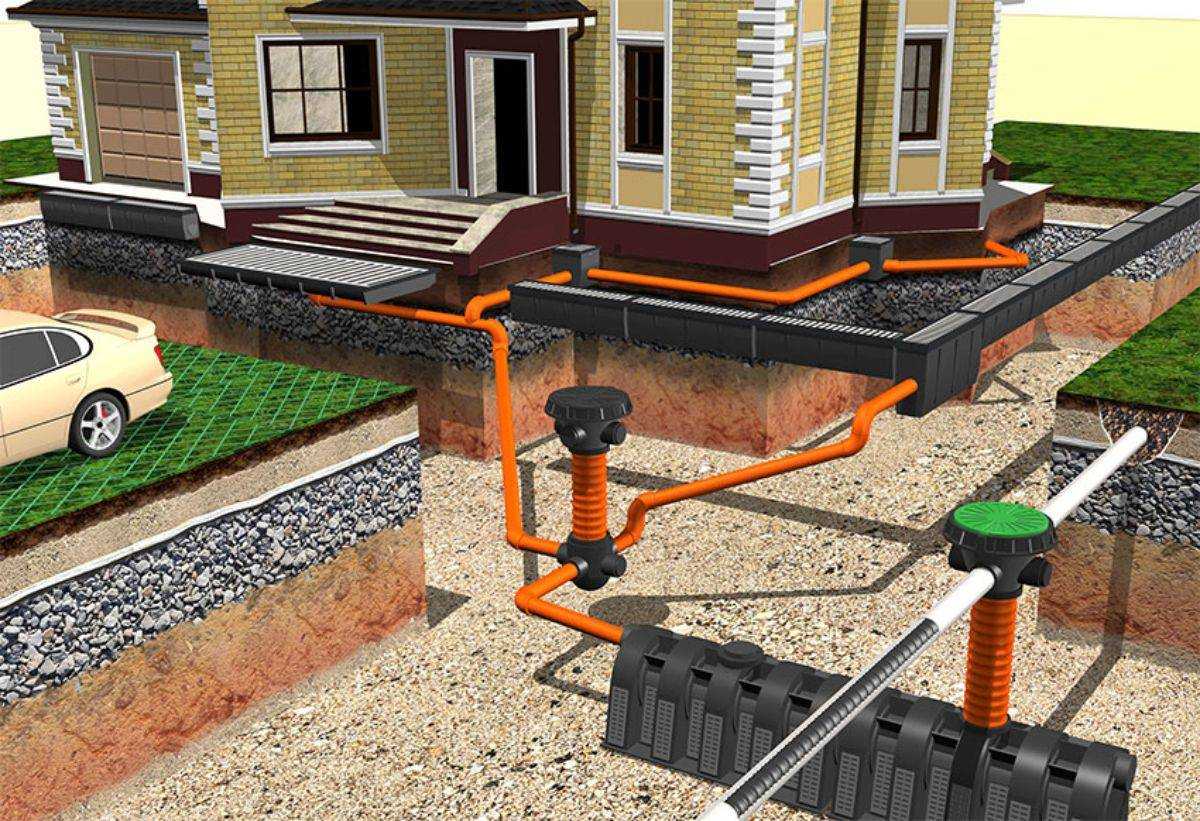

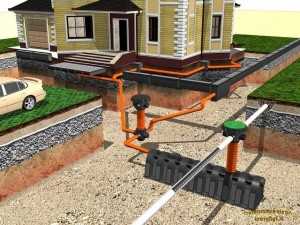

Устройство ливневки

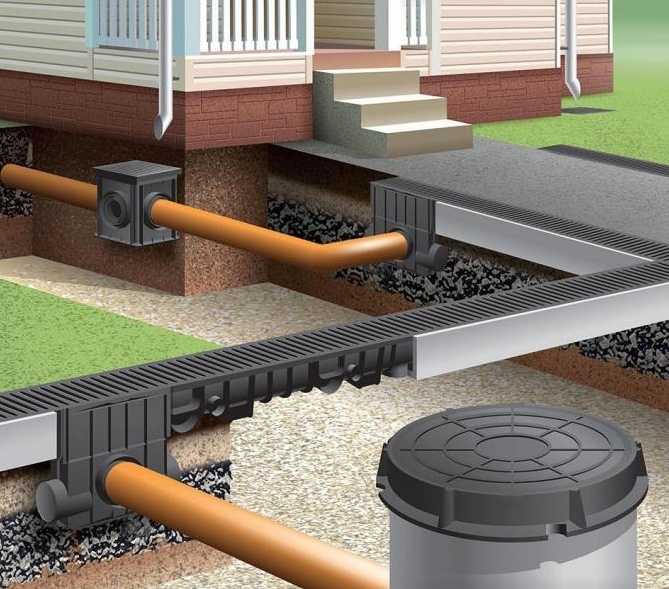

При обустройстве ливневой канализации требуется проведение определенного объема земляных работ. Так, для прокладки трубопровода и установки лотков необходимы траншеи. При монтаже каждого точечного дождеприемника выполняется воронкообразный уклон к нему так, чтобы вода уходила в приемник самотеком. Также земляные работы необходимы для монтажа лотков и резервуара с собираемой водой.

При создании траншей на их дне выполняется основание из щебня, поверх укладываются трубы или лотки. Трубы не должны быть перфорированными, так как в них не должны поступать грунтовые воды. Единственная их задача — транспортировка собранных с поверхности осадков к резервуару. Открытые лотки закрываются съемными крышками-решетками. Через эти решетки осадки попадают в систему. Они являются прочными, на них можно наступать. Дополнительно решетки препятствуют попаданию в трубопровод крупного мусора.

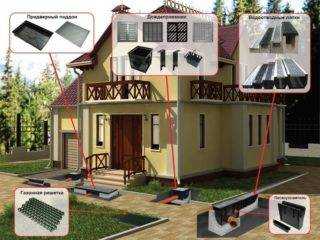

От засора ливневку защищают фильтрами и сифонами. Вместо лотков-приемников воды в составе системы можно использовать колодцы (смотровые и перепадные).

Инженеры компании «Мос-дренаж» напоминают, что обустройство ливневки удобнее всего проводить после завершения строительства и до начала выполнения ландшафтных работ. Установка резервуара для сбора отводимой влаги может выполняться на любом этапе строительства, в тот момент, когда на участке проводятся земляные работы с помощью техники.

Главная > Статьи > Ливневая канализация > Устройство ливневой канализации
