Насосы для скважин водолей: технические характеристики

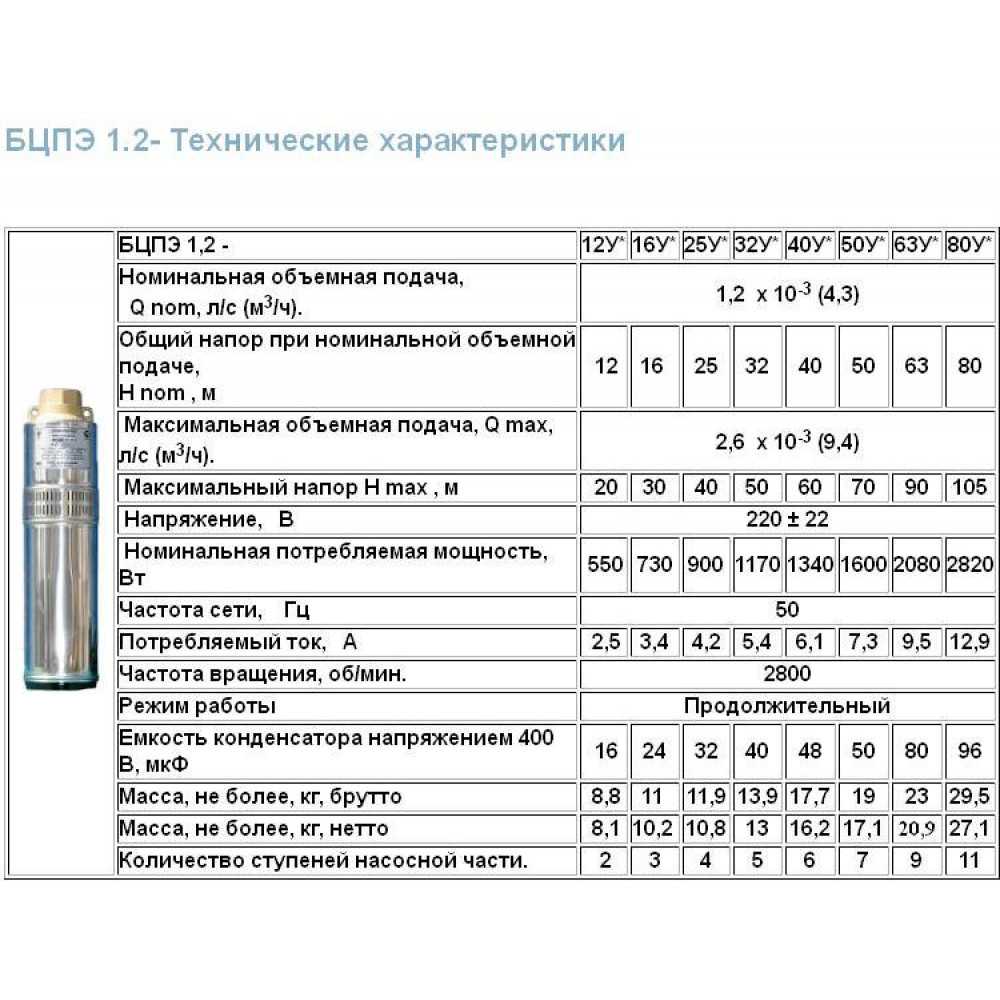

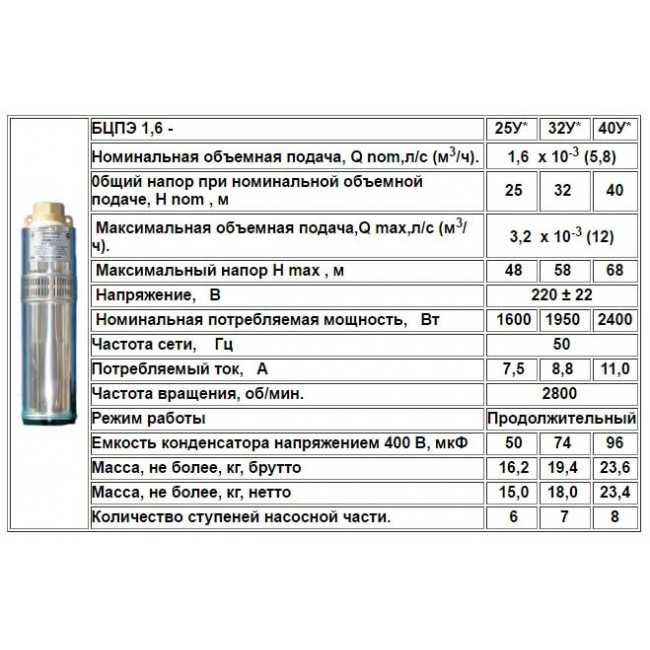

Принцип действия и устройство насоса Водолей

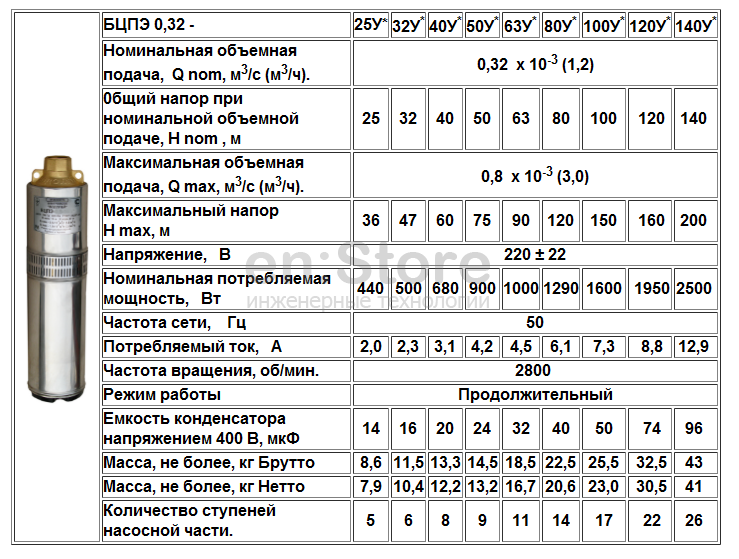

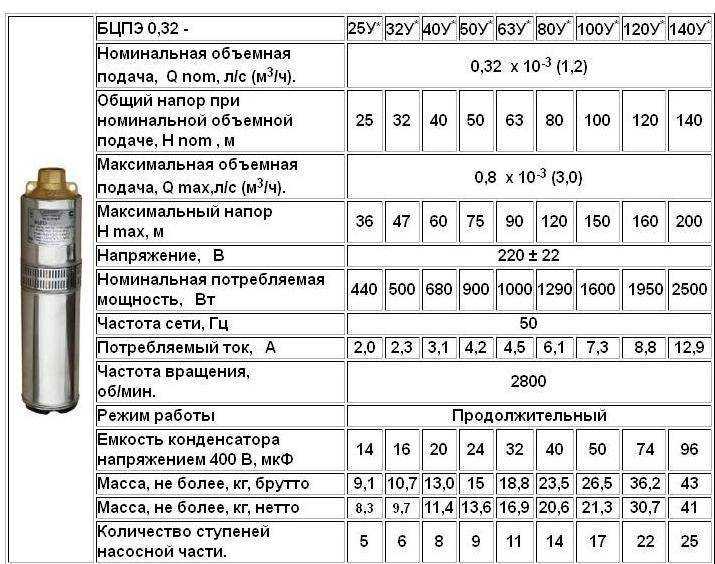

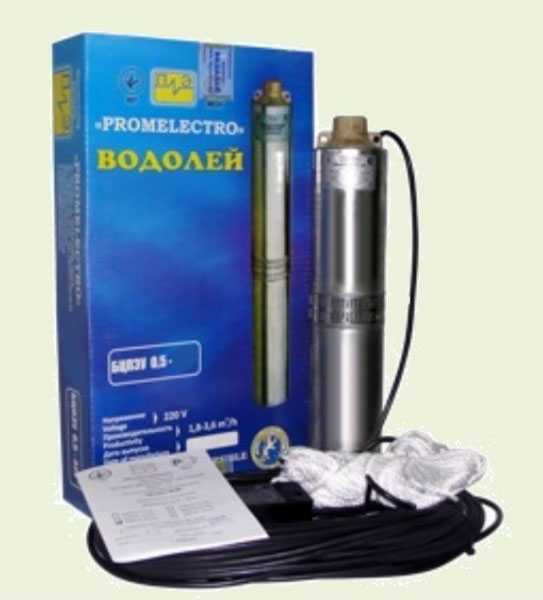

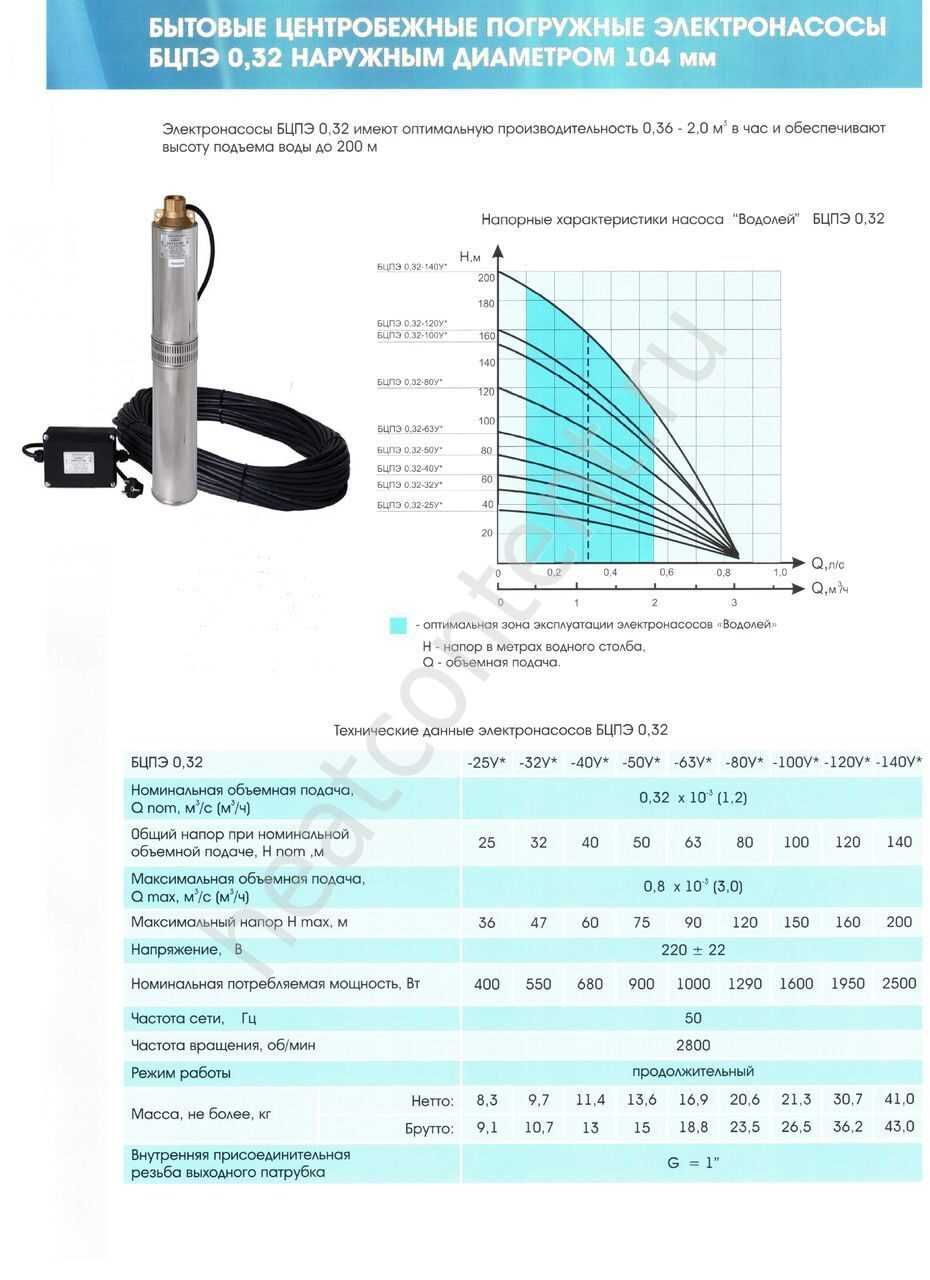

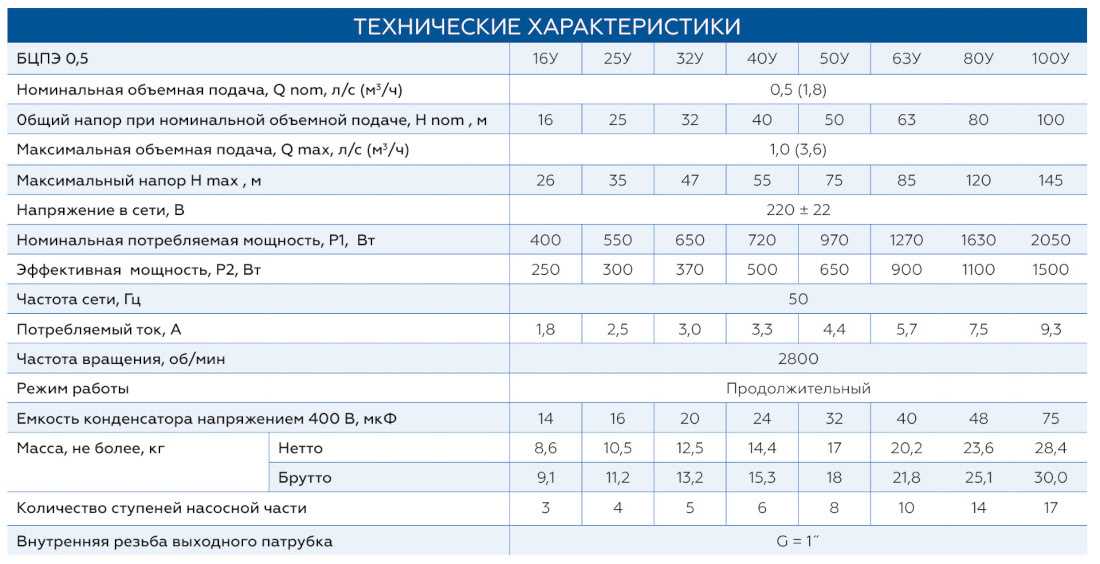

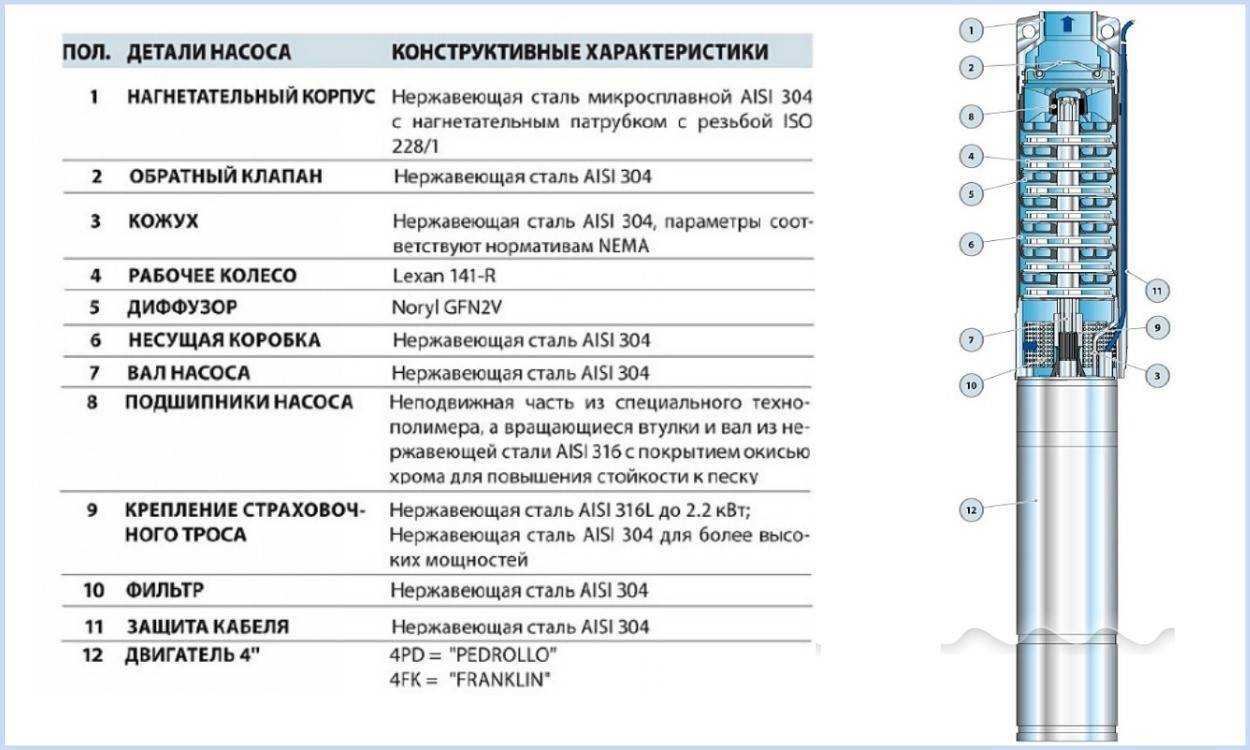

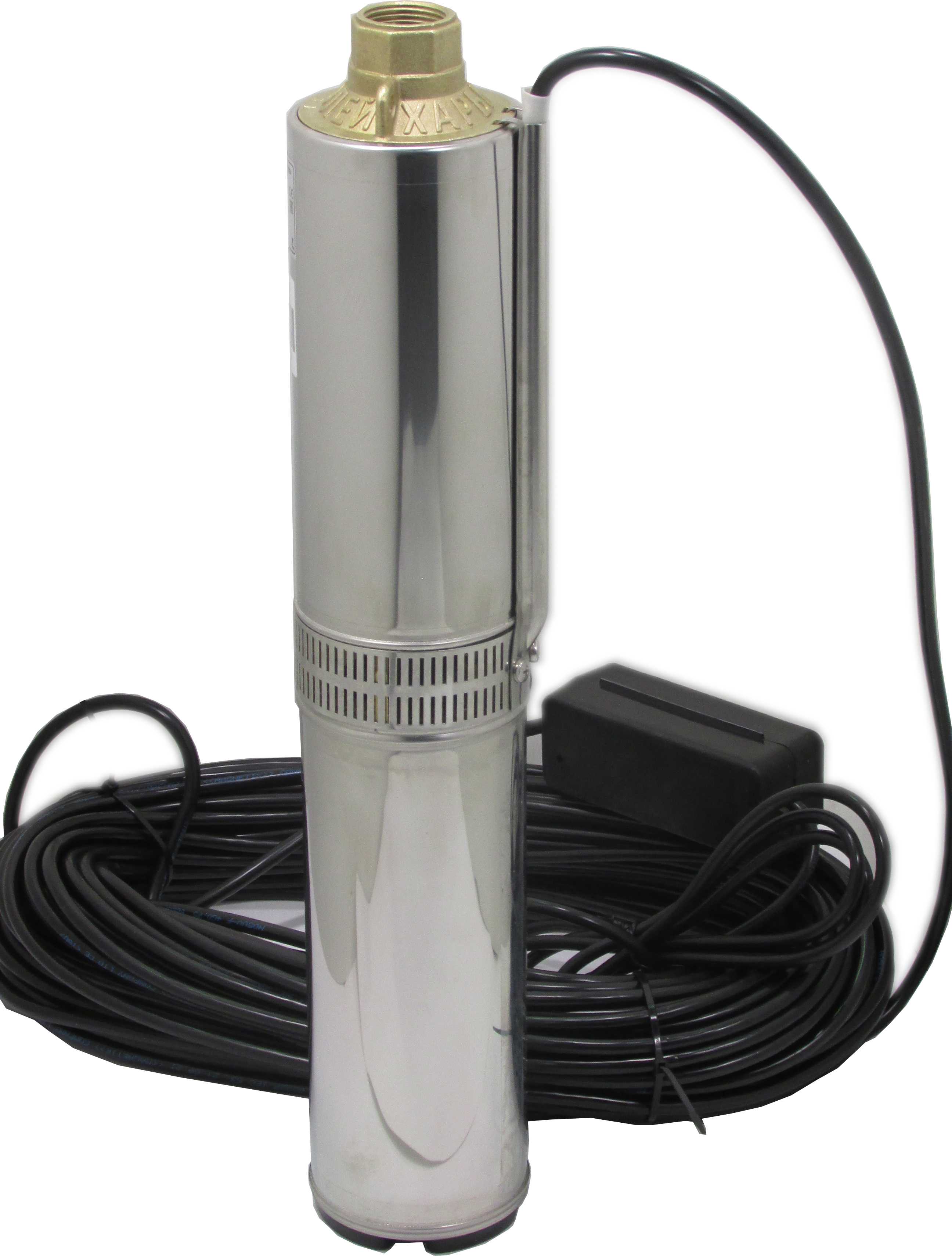

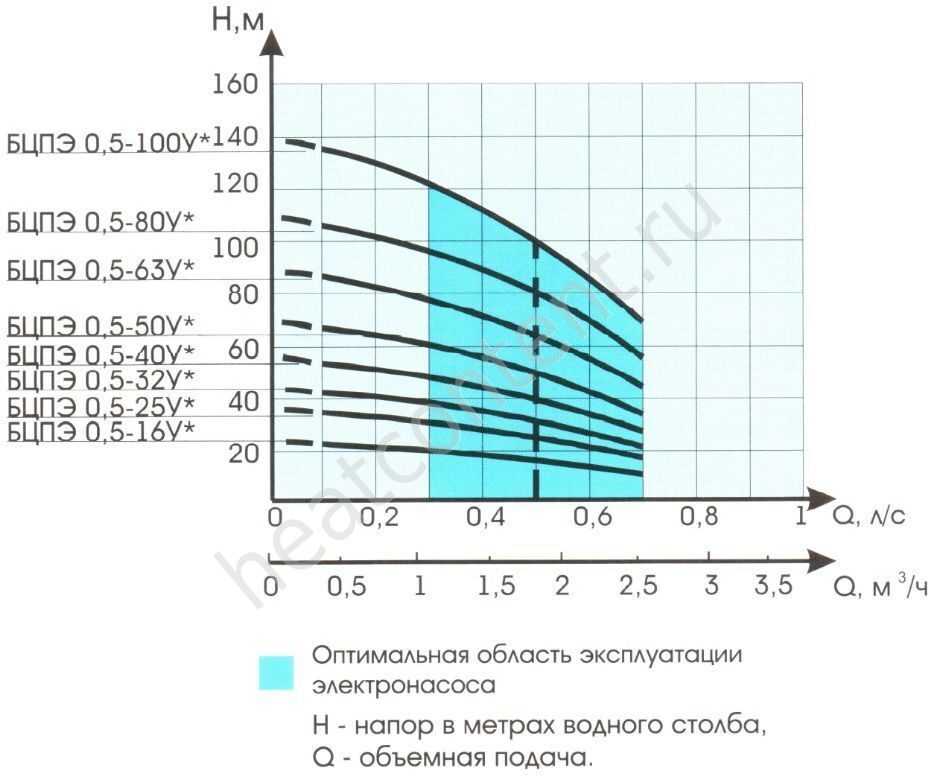

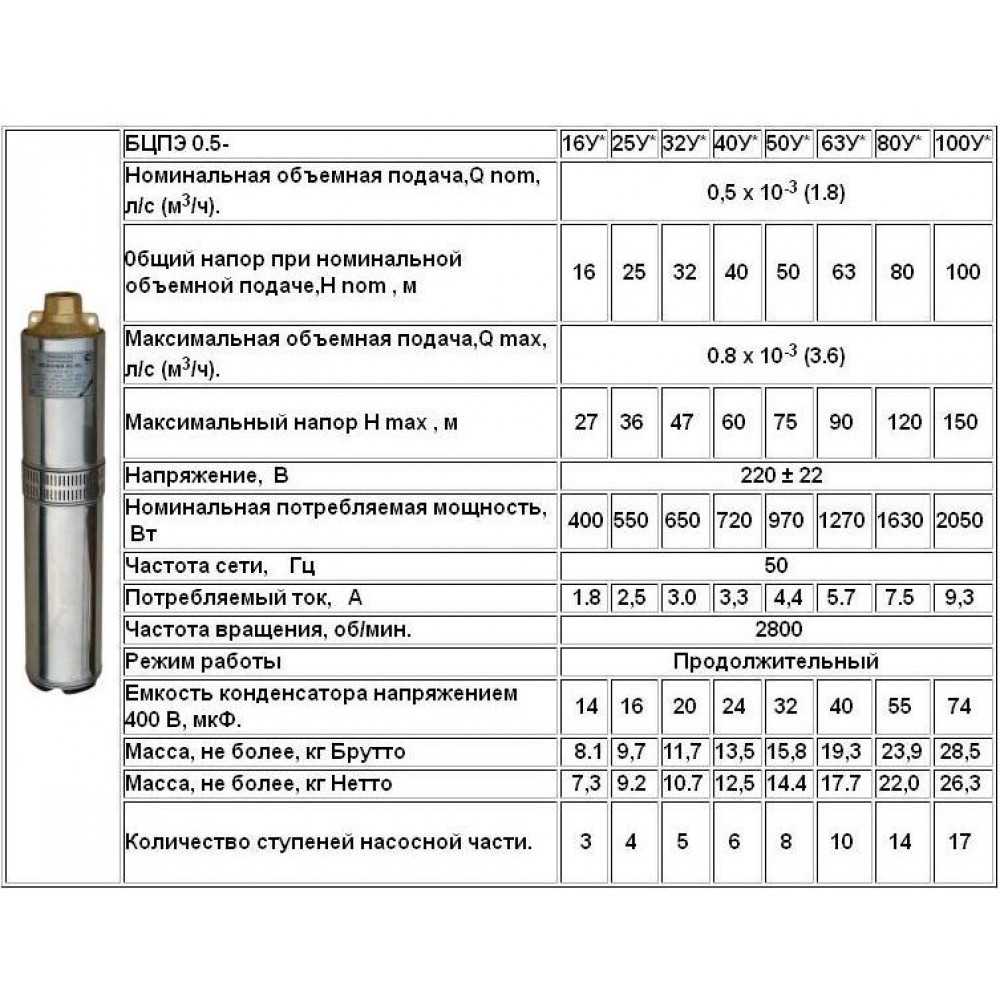

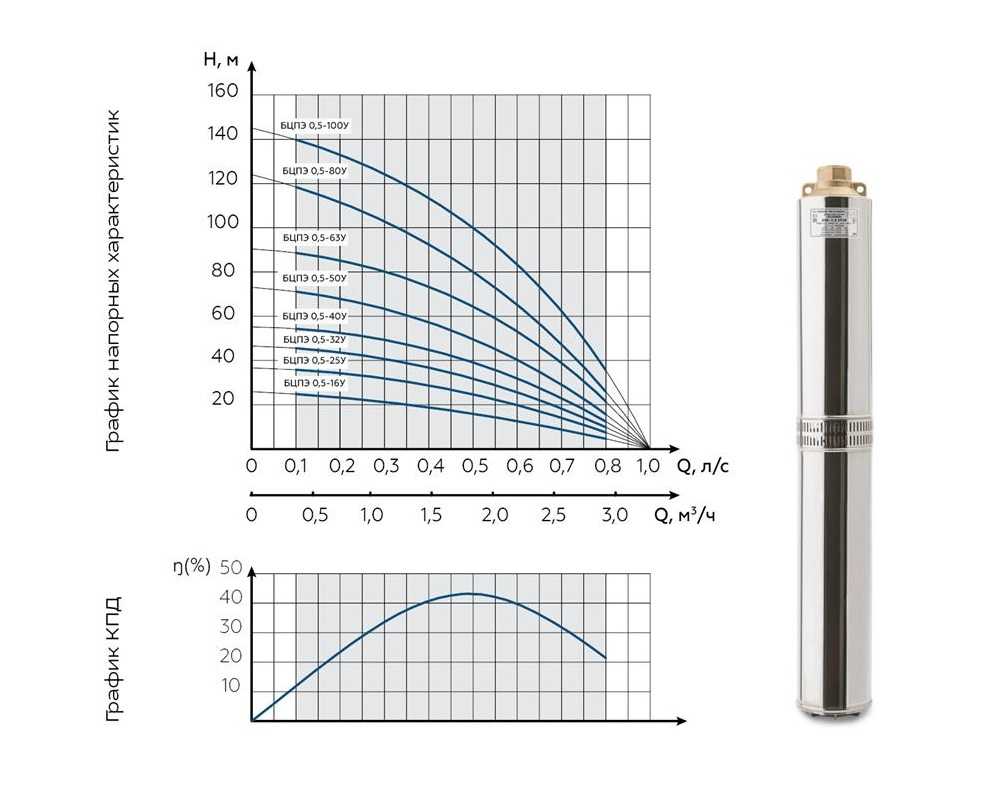

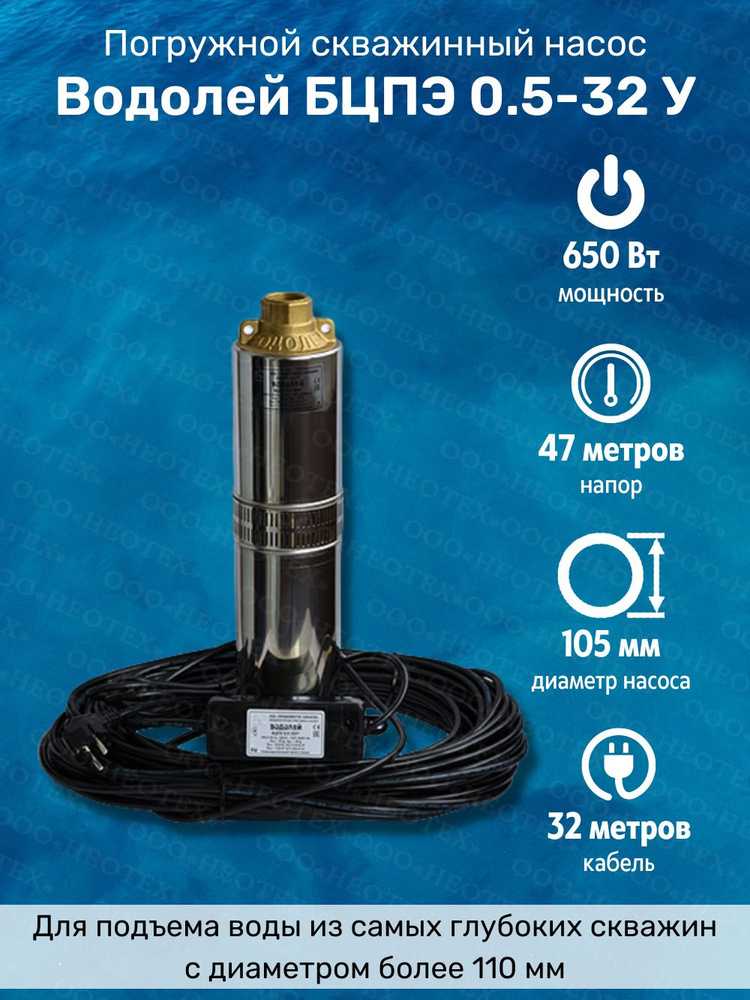

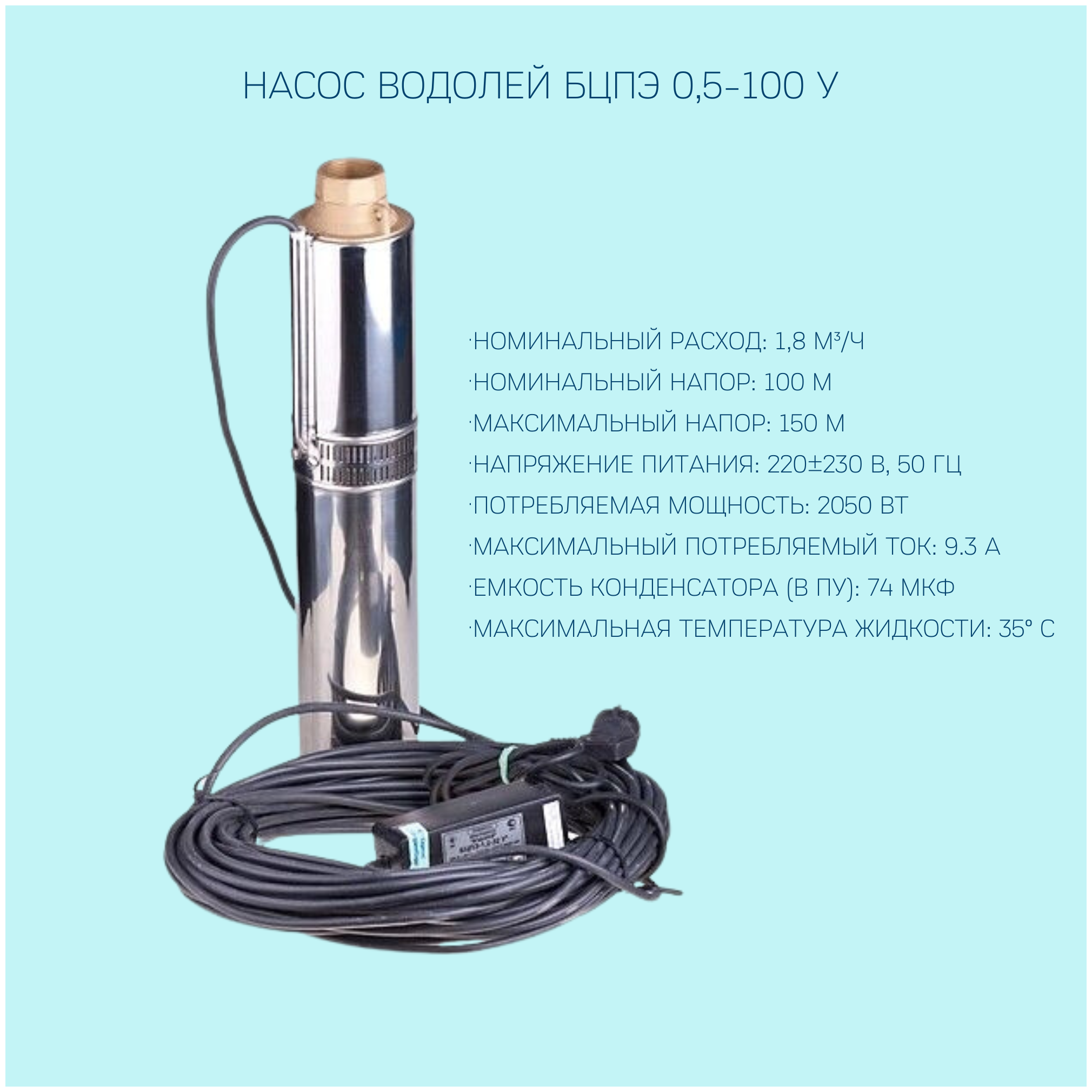

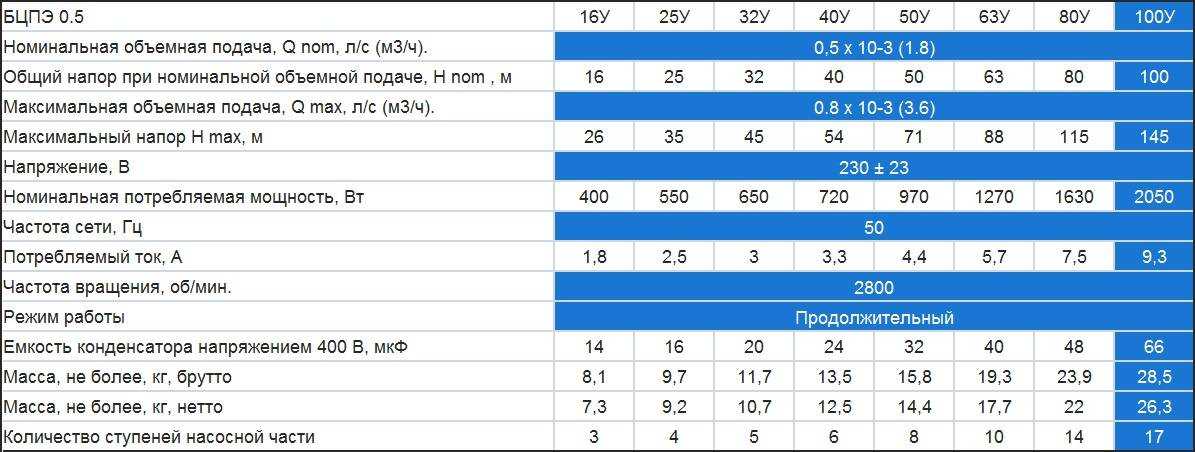

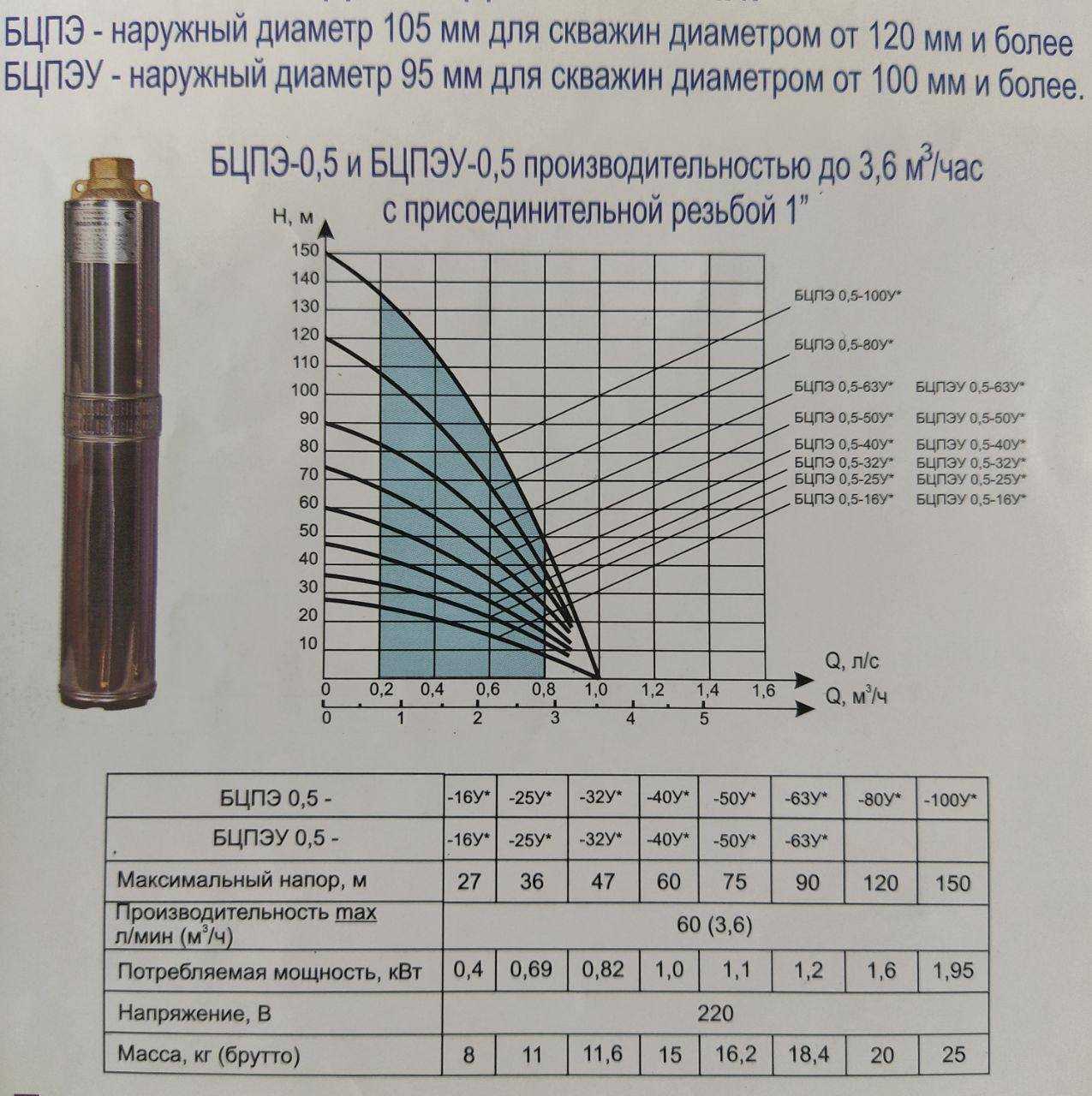

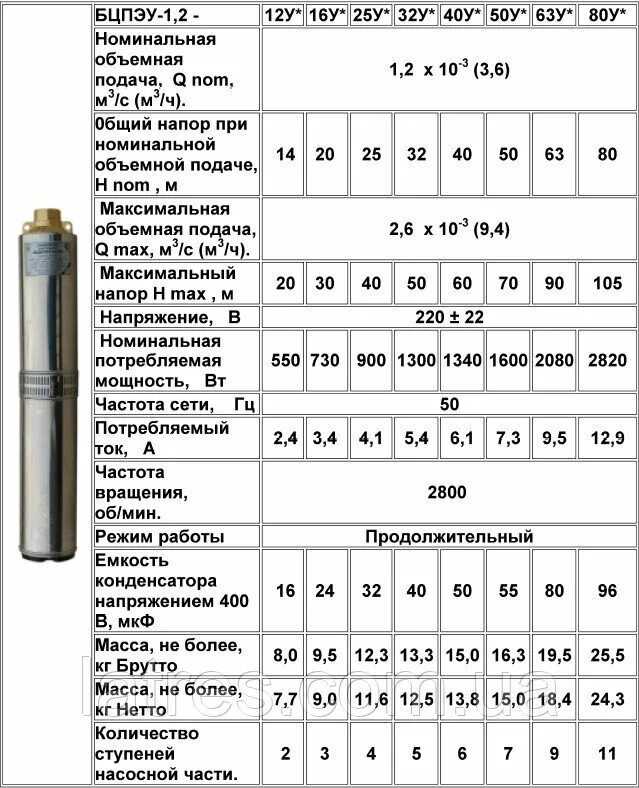

Водолей БЦПЭ 0 5 63 У – особенности и комплектация

Эта модель может применяться для всасывания и перекачивания воды из глубокой скважины или колодца. Для запуска в ручном режиме прибор нужно просто подключить к питанию сети. Для функционирования в автоматическом режиме производитель советует использовать реле давления.

Агрегат оборудуется качественной обмоткой мотора, которая оснащается тепловым реле. Оно играет роль защитного элемента двигателя при перегрузке насоса. Среди других характеристик насоса нужно выделить:

• Максимальный напор – 90 м;
• Показатель производительности – 1,8 м3/ч. работы;
• Требуемое сетевое питание – 220–240 В;
• Мощность мотора – 1,27 кВт.

При длине в 61,3 см насос весит 19,3 кг. Срок гарантийного обслуживания прибора составляет 3 года.

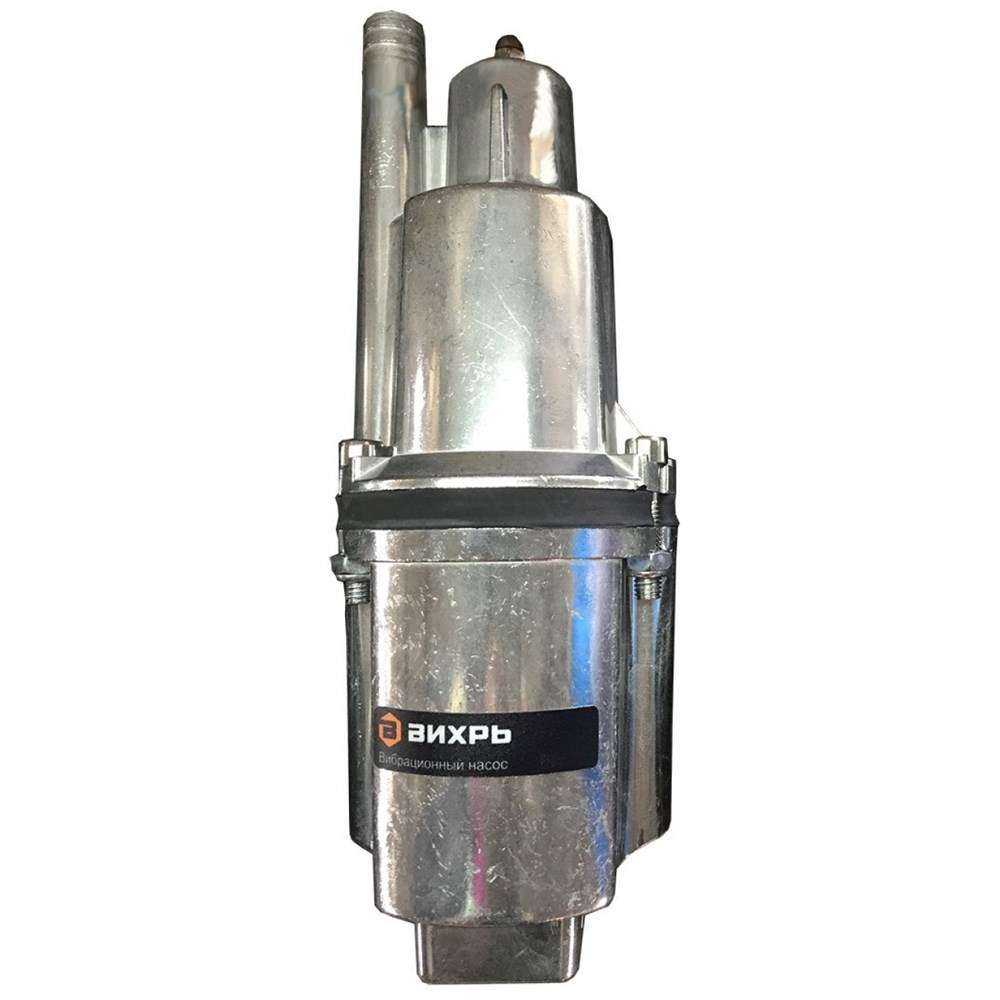

Колодезный насос ВИХРЬ ВН-15Н (280 Вт)

Фото: https://beru.ru/

Прямым конкурентом вышеописанного насоса выступает погружной насос Вихрь, обладающий мощностью 280 Вт. У моделей почти одинаковые характеристики по производительности. ВН-15Н можно погружать в воду на глубину до 3 метров. Литой корпус имеет нижнее расположение отверстий для забора. Встроенная защита от перегрева автоматически отключит мотор вибрационного аппарата, если температура обмотки чрезмерно разогреется.

Колодезный насос ВИХРЬ ВН-15Н (280 Вт)

Достоинства:

• сетевой провод 15 м
• тонкий корпус 10 см в диаметре
• вибрационный насос с нижним забором воды
• качает на 72 м
• есть защита от перегрева

Принцип работы погружного аппарата

Чтобы подавать воду наверх и перемещать ее на необходимое расстояние, необходимо создать давление. Центробежный тип насосов производит нужный напор при помощи вращения колеса (или нескольких колес), которое закреплено на рабочем стержне (валу) и соединено с двигателем.

При запускании колеса возникает кинетическая энергия, передающаяся лопастям, а от них – к жидкости. В результате вода разбрасывается к стенкам, затем из приемника перемещается в соседнюю (верхнюю) камеру, а на ее место под давлением поступает очередная порция воды из колодца.

Благодаря простому, но продуманному устройству, вода плавно, в щадящем режиме поступает сначала в корпус аппарата, затем по трубам – в накопительный бак

Для забора жидкости предназначен всасывающий патрубок, а для защиты внутренних частей устройства от засорения и быстрого износа предусмотрен фильтр. Устройство простое, но настолько эффективное, что нет смысла подыскивать аппарат с другим принципом работы. Все элементы механизма помещаются в довольно компактную продолговатую «гильзу», конструкция которой идеально подходит для спуска в узкий ствол скважины.

В отличие от вибрационных аналогов, центробежные работают равномерно и бережно, благодаря чему не поднимают со дна песок и не разрушают стенки скважины.

Преимущества погружных систем

Обзор положительных характеристик включает:

• Изготовление корпуса из нержавейки, латуни, ударопрочных полимеров, гарантирующих качество основных узлов.
• Всасывающее устройство представлено многоступенчатым рядом, включающим 6 пластмассовых крыльчаток с плавающим отверстием. Это влияет на увеличение долговечности прибора, относительно центробежных систем с латунными крыльчатками.
• Комплектация представлена пусковым устройством, кабелем и тросом, предусмотрена отдельная выносная конденсационная установка.
• Использование кабеля длиной до 40 м.

Продукция изготовлена из материалов немецкого производства. Но в сравнении с продукцией европейского производства, приборы «Водолей» допускают 10% отклонения напряжения от номинальных показателей. Наличие встроенной тепловой защиты выступает гарантией бесперебойной эксплуатации на протяжении 10 лет.

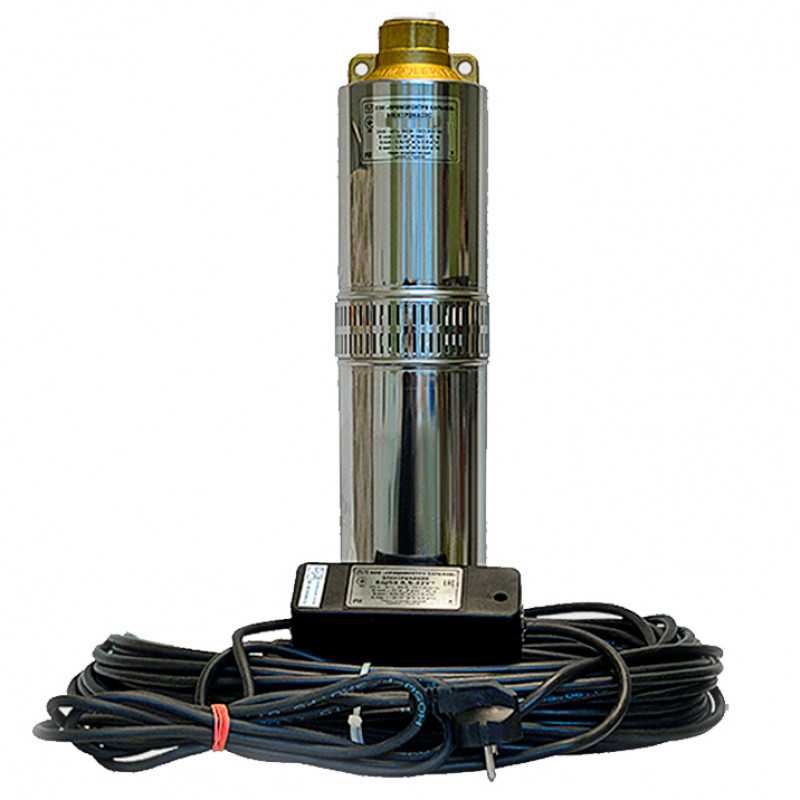

Основные параметры Водолей 3

Погружной электронасос имеет следующие технические характеристики:

• Масса насоса не превышает 4 кг. Габариты аппарата: диаметр – 98 мм, длина корпуса – 325 мм.
• Объем подаваемой воды – 0,43-0,432 м Х куб/ ч. Напор достигает 40 м, причем внутренний размер колодца должен быть не менее 10 см, а температура поднимаемой жидкости не должна превышать +34°C.
• Погружать прибор можно на глубину от 1 до 3 м.
• Водяной забор нижний. Корпус аппарата сделан из пластика, а входной и выходной патрубки из стали.
• Материал рабочего поршня – литая резина. Это обеспечивает высокую надежность колеблющейся части. Обмотка залита специальным компаундом.
• Большинство таких помп стабильно работают при колебаниях напряжения сети от 195 до 240 В.
• Электрическая мощность устройства равна 265 Вт.
• Они имеют первый (с заземлением от шнура) или второй класс защиты (двойную изоляцию). В насос встроена защитная система и предохранитель, которые срабатывают при различных аварийных ситуациях, сохраняя целой обмотку агрегата.
• Водяной скважинный насос не может долго работать – из-за возможного перегрева срок его непрерывной работы составляет не более 2 часов. Профилактический осмотр при использовании прибора для заполнения бассейна проводят раз в сутки. Если же аппарат применяют для подъема воды из скважины, то проверку проводят 1 раз в месяц.

Погружной насос Водолей-3: конструкция и технические характеристики прибора, инструкция по установке

Насос управляется с помощью пульта.

Монтировать устройство в колодце нужно таким образом, чтобы расстояние от его нижней кромки до дна было не менее 400 мм. Перед началом эксплуатации насоса его окунают в воду на 8-10 минут, а затем включают.

Запрещается перекачивать этим агрегатом загрязненную жидкость, так как твердые частички оседают на резине, забивают все поры, что приводит к заклиниванию насоса.

Управляют работой насоса с помощью пульта. Он присоединяется специальным кабелем к блоку контроля. В комплект насоса входит электрический шнур, длина которого зависит от модификации аппарата.

Дренажные насосы

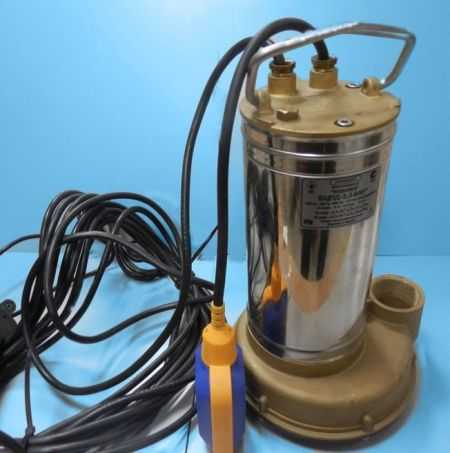

Дренажные системы «Водолей» БЦПД3,3-6У — без поплавковых блокираторов и «Водолей» БЦПД3,3-6АУ с поплавковыми выключателями выполняют ряд задач:

• осушения подвальных помещений, цокольных этажей, грунта, перекачки воды из резервуара в емкость, (предельная температура 35 гр.);
• для подачи загрязненной жидкости с содержанием минералов в составе до 15 кг/м3.

Системы характеризуются степенью защиты от воздействия электротоком, согласно классификации І ДСТУ ІЕС 60335241 (с заземлением контактом в вилке). Уровень гидроизоляционной защиты соответствует погружным системам по ДСТУ ІЕС 60335241 IP68. Они функционируют при полном погружении в воду на глубине до 5 м. Не допускается использование насоса для перекачивания щелочных составов, жидкости с содержанием нефти и агрессивных составов, не допускается осушение выгребных ям. Для защиты от «сухого» хода в приборы оснащаются специальной термозащитой.

Правильный выбор насоса определяется степенью загрязнения откачиваемой воды:

• Многоканальные рабочие колеса рассчитаны на перекачивание воды до 10 мм.
• Одноканальное рабочее колесо успешно применяется перед запуском скважин в эксплуатацию.
• Открытые рабочие колеса работают с твердыми включениями размером до 5 см. Его можно смело использовать в источниках с большим количеством глинистых включений.

1 Продукция марки «Водолей»

Украинская компания «Промэлектро-Харьков» уже свыше 20 лет производит и поставляет на рынок насосную технику. Продукция компании расходится далеко за пределы страны. При этом основную часть продукции предприятия представляют три типа насосной техники:

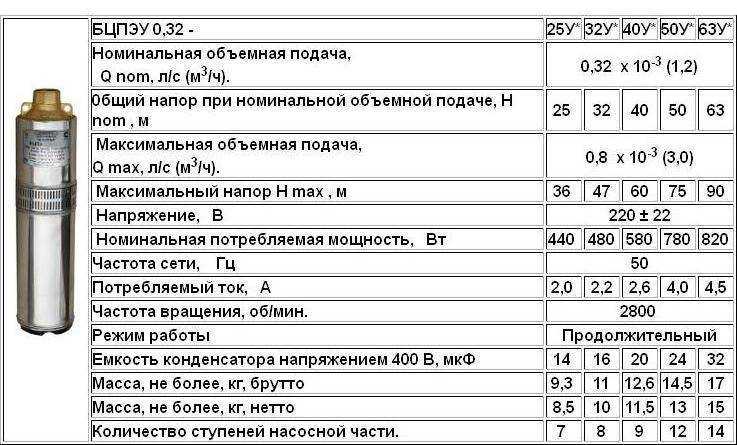

1. Скважинные насосы типов БЦПЭ и Водолей 3. Первый тип представляют мощные центробежные аппараты, рассчитанные на забор воды с большой глубины. К второй серии относятся приборы вибрационного типа, которые помимо скважины используются и в колодцах. Они имеют более высокую пропускную способность в отношении абразивных примесей и извести.
2. Дренажные аппараты серии БЦПД. Представляют собой прочные металлические устройства, которые используются для выкачки талой воды и стоков. Также невосприимчивы к крупным твердым частицам в жидкости. Благодаря встроенной автоматике возможна автономная работа таких приборов.
3. Поверхностные агрегаты серии БЦ. В серию входят вертикальные и горизонтальные аппараты, рассчитанные на выкачивание жидкости из колодцев, резервуаров, открытых источника. Модели применяются для полива или в качестве элемента систем водоснабжения.

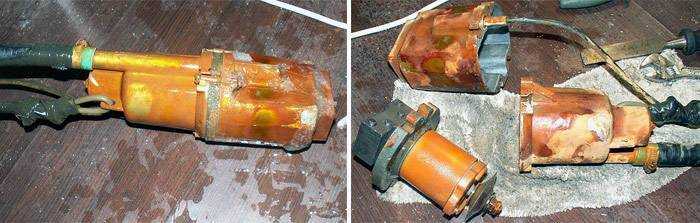

Засор внутренней части глубинного насоса

Каждый тип насосных аппаратов отличается конструктивными моментами, принципом работы и, соответственно, особенностями ремонта и обслуживания. При этом если ремонт насоса Водолей скважинного и дренажного типа своими руками – задача несложная, работа с поверхностными вариантами в большинстве случаев требует сервисного обслуживания.

1.1 Конструкция аппаратов Водолей

Независимо от типа насосного устройства общая конструкция большинства моделей производителя имеет схожую конструкцию. Все узлы смонтированы в моноблочный стальной или чугунный корпус, который защищает электрические части и предотвращает коррозию. Внутренняя часть состоит из двух камер. Моторная камера представлена изолированным двигателем, имеющим одну или три фазы. В случае с вибрационным устройством  моторный отсек вмещает мощный п-образный электромагнит, с несколькими шарами обмотки.

Рабочая камера серий БЦПЭ и БЦПД представлена, установленным на ротор, колесом, на которое смонтирована крыльчатка. В ходе работы лопасти колеса разгоняют жидкость. Вода под действием центробежной силы смещается под стенки, откуда под напором подается в напорный патрубок.

Рабочая камера серии Водолей 3 представляет более сложную конструкцию. Электромагнит включается и выключается с высокой частотой, воздействуя на металлический шток. На краю штока зафиксирован центр эластичной мембраны. Во время движения штока возникает вибрация мембраны. В результате этого объем рабочей камеры изменяется и насос всасывает воду. Когда диафрагма возвращается в норму, вода проталкивается в трубопровод.

Насосы выходят из строя из-за критических условий эксплуатации

Погружные модели

Устройство и принцип работы

Глубинные насосы «Водолей» для скважин (с разными техническими характеристиками) – это центробежные установки, в которых вода перекачивается специальными рабочими колесами с изогнутыми лопастями. Именно лопасти с большой силой отбрасывают воду к краям рабочего колеса, где создается область повышенного давления воды. Оттуда она поступает по каналам в подающий водопровод. Соответственно у центра колес образуется зона пониженного давления, а значит, в нее будет самотеком поступать вода из камеры водозабора. Это и есть принцип работы глубинного насоса «Водолей». Название же центробежный он получил из-за того, что сила, которая отбрасывает воду к краям колес, называется центробежной.

Теперь, что касается устройства. Это электродвигатель, который напрямую соединен с ротором установки. На последнем закрепляются рабочие колеса. И чем их больше, тем больше производительность агрегата и его напор

Самое главное, что электродвигатель заполнен маслом, поэтому такому критерию, как герметичность устройства, на заводе уделяется особое внимание. Небольшая ошибка, и все масло окажется в скважине, испортив воду

Исправить такую ошибку будет непросто.

Необходимо отметить, что чисто конструктивно электродвигатель устанавливается в нижней части, а ротор с рабочими колесами в верхней. Поэтому водозабор производится не из нижнего торца насоса, а с середины цилиндра, то есть, с места стыка двух камер: где располагается электродвигатель, и где размещен насосный блок. Вся конструкция сверху закрывается герметичной крышкой, на которой есть прорези для крепления троса.

Конструктивные особенности

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса

Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

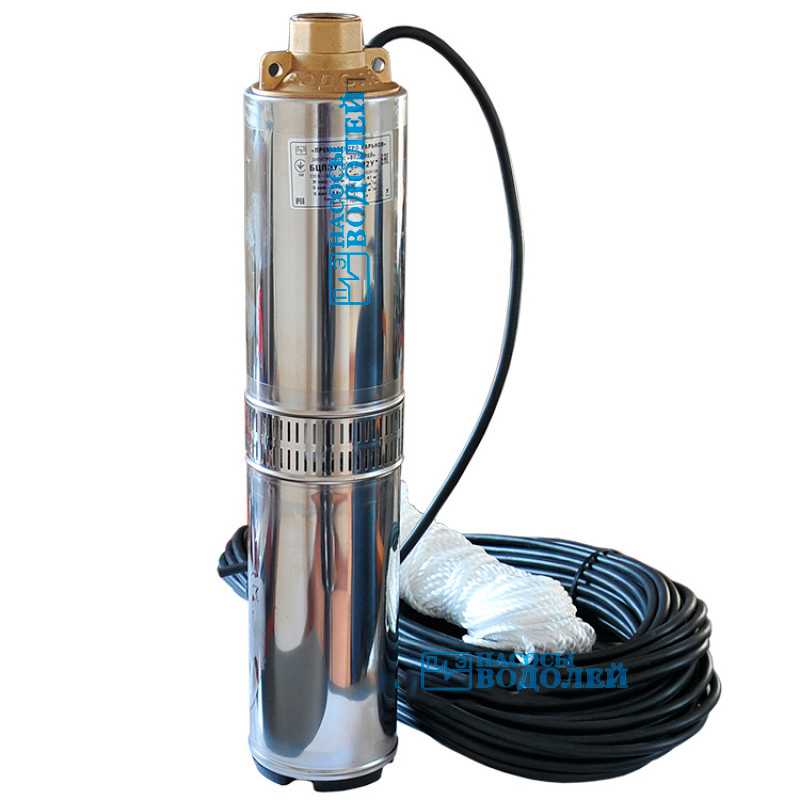

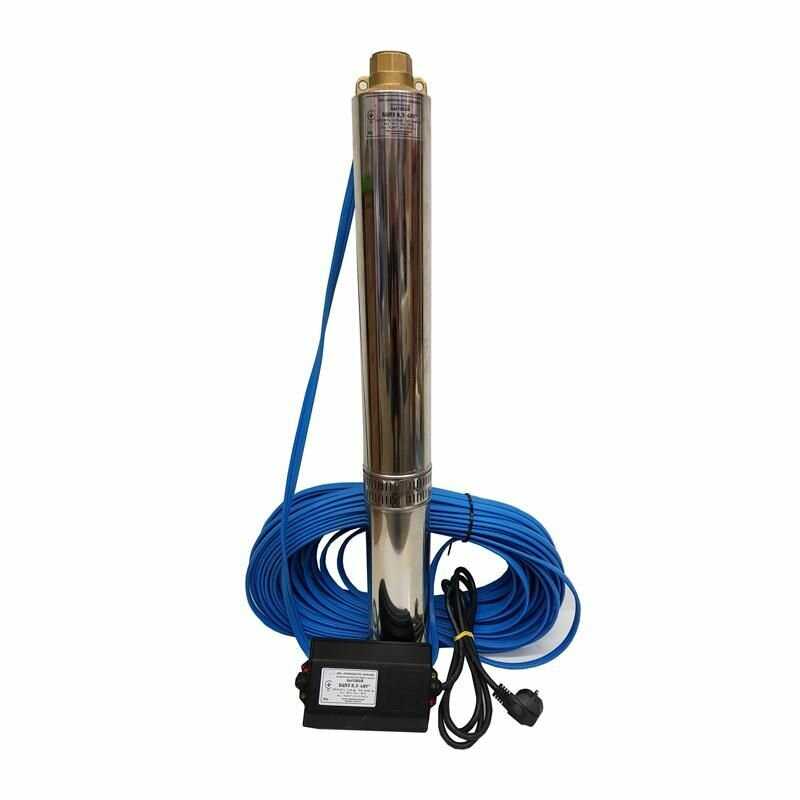

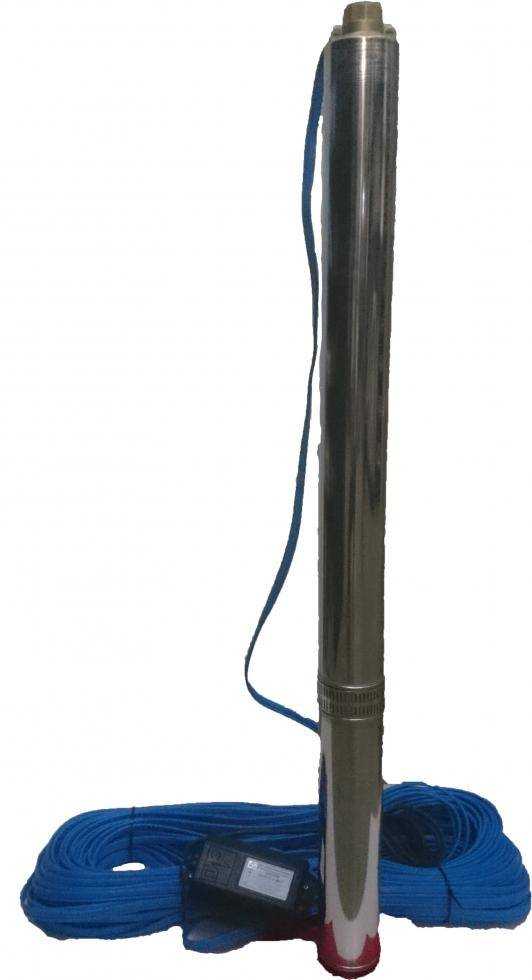

Скважинный насос Водолей

Одним из главных элементов конструкции скважины является ее водоподъемное оборудование – насос. От правильности подобранного насоса зависит надежность и долговечность работы системы водоснабжения.

Рынок насосного оборудования представлен широким ассортиментом различных моделей от разных производителей.

Среди этого разнообразия большой популярностью среди потребителей пользуется скважинный насос Водолей, благодаря разумному соотношению цена/качество.

Конструкция

Устройство насоса Водолей несложное, он имеет простую конструкцию и состоит из:

• двигателя переменного тока, который работает от сети с напряжением 220 В;
• насосной части, имеющей конструкцию моноблока;
• коробки дистанционного управления, к которой подсоединяется шнур питания.

В состав электродвигателя входит ротор, статор и два шариковых подшипника, вращающихся в масляной среде.

Автоматика, которая следит и управляет работой двигателя насоса, выпускается немецкой фирмой «Thermik».

Она обеспечивает надежную защиту в случае возникновения нештатных ситуаций (перегрев девайса).

В верхней части корпуса находится крышка с внутренней резьбой, которая удерживает все детали и закрывает насос.

Крышка имеет две проушины для крепления удерживающего троса.

Установка и подключение

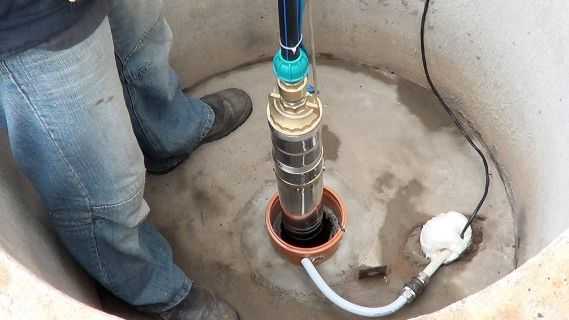

Прежде чем насос будет опущен в скважину, его нужно подготовить. Схема подключения его очень проста:

С помощью фитингов подключить напорный шланг или трубопровод, диаметром не менее 20 мм. Обязательно нужно установить обратный клапан – это можно сделать, врезав его в трубу на расстоянии около 1 м от насоса или же установить непосредственно во входной патрубок устройства, второй вариант предпочтительнее. Рекомендуется использовать обратный клапан с латунным седлом.
Закрепить трос, пропустив его через специальные проушины на корпусе крышки. Опускать и подымать насос за кабель категорически запрещено, это делается с помощью троса и трубы

Для надежности и облегчения спуска устройства, кабель лучше прикрепить к водоподъемной трубе с помощью хомутов.
Насос в собранном состоянии осторожно опускается в скважину, при этом нужно следить, чтобы шланг и кабель не натягивались. Девайс закрепляется на расчетной глубине при помощи троса.

Эксплуатация и обслуживание

Насос Водолей относится к классу бытовых погружных насосов, то есть используется для бытовых нужд для забора воды из скважин, открытых водоемов, колодцев. Для того, чтобы он бесперебойно работал на протяжении длительного времени, нужно при эксплуатации соблюдать следующие правила:

1. Температура перекачиваемой воды не должна быть больше 35°C, а минерализация не должна превышать 1500 г/м3.
2. Выносной пульт должен быть установлен в сухом помещении, исключающем попадание на него воды.
3. Во время работы девайс должен быть полностью погружен в воду, нижняя его часть не должна опускаться ниже 40 см от дна.
4. Первый запуск нужно осуществлять не раньше чем через 5–10 минут после полного опускания насоса в воду.
5. Категорически не рекомендуется перекачивать сильнозагрязненную воду с большим содержанием песка, также щелочных и кислотных жидкостей.
6. Если эксплуатация насоса длительное время не будет осуществляться, его нужно вынуть из скважины и хранить в сухом помещении, предварительно смазав неокрашенные поверхности антикоррозийной смазкой.

Кроме соблюдения всех рекомендаций, нужно регулярно, с интервалом один раз в два года, проводить регламентные работы по обслуживанию насоса и своевременный ремонт узлов:

1. Осматривать подшипники и уплотнительные кольца на предмет наличия смазки и их целостности, в случае необходимости смазать. В качестве смазки нельзя использовать машинное масло или солидол, для этого предназначено специальное вазелиновое масло. Если подшипники износятся, их следует заменить.
2. Проверять уровень масла в корпусе электродвигателя, в качестве смазывающего материала используется вазелиновое масло, при необходимости его нужно долить.
3. Проверять герметичность сальников и очищать фильтр от всевозможных загрязнений.

Во время разборки надо быть осторожным, чтобы не повредить уплотнительную муфту электрокабеля, которая со временем становится хрупкой. Если придерживаться всех этих рекомендаций, насос Водолей прослужит вам не меньше 10 лет, минимальная выработка его составляет 10 000 часов.

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса

Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

Источник статьи: http://otepleivode.ru/vodosnabzhenie/nasosyi/nasos-vodoley.html

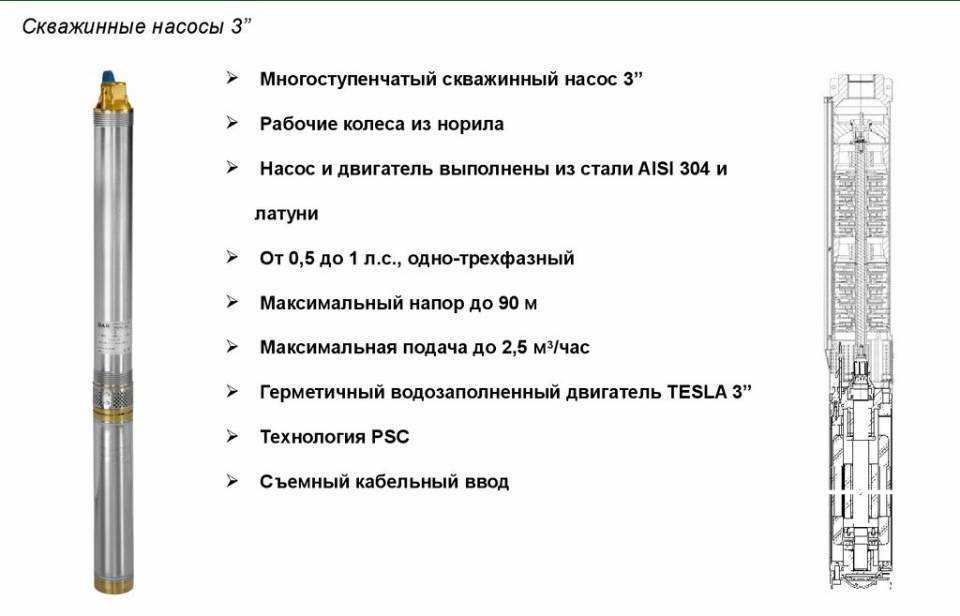

Устройство

Погружное устройство выглядит как капсула продолговатого вида с небольшим диаметром – всего 10-16 см. Иные модели из линейки «Водолей» 0,32 могут быть и меньшего диаметра.

Погружной насос будет работать при помощи вращения или способом нагнетания воды внутри корпуса. После вода подается вверх по трубе и попадает в систему. Выпускают изделие из нержавеющей стали, термопластика и других сплавов.

Погружные модели делятся на ряд подвидов. По принципу работы их подразделяют на центробежные и вихревые модели, винтовые и вибрационные изделия. Первые 3 вида весьма схожи между собой. Отличаются они только способом поднятия жидкости:

• Центробежные приборы «Водолей» применяют центробежные силы вращения сразу ряда мелких роторов. Роторы нагнетают воду, потом запускают ее в трубы в виде спирали и активно впрыскивают в шланг. Это наиболее востребованная разновидность данного вида продукции.
• Вихревой погружной прибор формирует обычное завихрение в камере, что помогает поднятию жидкости на определенный уровень. По силе напора они часто равны либо чуть уступают центробежным приборам, а вот по уровню давления их намного опережают.
• Винтовые устройства применяют мощные, но примитивного вида винты, что нагнетают жидкость и подают ее наверх.

Вибрационное устройство – это уже модель совсем иного типа. Даже выглядит вибрационное изделие по-другому, чем другие конструкции. Его корпус более крупный и не вытянутый. Он работает благодаря вращению внутри прибора движка специального инструмента – это вызывает многочастотную вибрацию. Эффект вибрации в камере будет передан на воду и стимулирует ее поток. Так удается поднять воду на все нужные уровни, не применяя шнеки, крыльчатки, винты или нечто подобное.

Вибрационное изделие уступает первым трем разновидностям по эффективности применения, но оно куда дешевле, неприхотливей в работе и не сломается при контакте с грязной жидкостью.

По типу погружения приборы делятся на:

• стандартные;
• глубинные.

Обычные модели погружаются на уровень до 50 м. Ну а глубинные варианты «Водолей» могут работать на отметках от 60-80 м глубины или чуть ниже.

Поверхностные модели не имеют множества подвидов и используются лишь для обслуживания небольших скважин. Проблема заключается в том, что при напоре в 25-30 м они могут качать жидкость из глубины до 10 м. Но не каждая скважина может иметь такой высокий уровень. Отзывы потребителей говорят о том, что насос поверхностного типа максимально надежен и удобен в эксплуатации, но его технические характеристики и серьезный рабочий шум относятся к отрицательным качествам.
