Как соединить чугунную трубу с пластиковой - канализация: допустимые способы. соединение чугунных и пластиковых канализационных труб

Для внутренней канализации ↑

Для всех видов соединений канализационного трубопровода внутреннего типа из чугуна ГОСТ предусматривает такие параметры фитингов:

заглушки – диаметр от 100 мм;

Фото: заглушки

(для всех фото чугунных фитингов в этой категории)

компенсационные патрубки – диаметр меньший 100 мм, больший – от 210 до 490 мм;

Фото: компенсационные патрубки

крестовины – диаметры отверстий 100 мм;

Фото: крестовины

тройник 45˚ — диаметр наименьшего нижнего раструба, а также двух верхних от 50 до 150 мм;

Фото: тройник 45˚

тройник 90˚ — все диаметры от 50 до 150 мм;

Фото: тройник 90˚

муфта – диаметр от 50 до 150 мм;

Фото: муфта

отводы – диаметр от 50 до 150 мм;

Фото: отводы

отводы 135˚ — диаметр от 50 до 150 мм;

Фото: отводы 135˚

переходы или редукции – диаметр наименьший от 50 до 150, наибольший – 100мм;

Фото: переходы или редукции

ревизии – диаметр от 50 до 150 мм.

Фото: ревизии

Правила монтажных работ

Монтаж муфт зависит от наличия раструбов – одного или двух – и материала изготовления. Проще всего соединять трубные отрезки с помощью раструбных фасонных элементов из пластика. Принцип здесь прост: следует плотно вставить торец одной детали в раструб другой.

Установка ремонтных элементов

Работы проводятся в таком порядке:

Трубу разрезают в нужном месте либо вырезают поврежденную часть.
На нижний кусок трубы надевают ремонтную муфту. Ее наружный срез необходимо надвигать до тех пор, пока он не встанет вровень с трубным концом.
На верхний торец аналогичным способом надевают муфту с более длинным раструбом.
Между фитинговыми элементами вставляют неповрежденный трубный отрезок либо нужный фитинг.
Муфту с удлиненным раструбом сдвигают вниз, а ремонтную – вверх, выполняя соединение всех деталей в одно целое.

Часть трубы, устанавливаемой между муфтами, требует обработки. Для этого на торцах снимается фаска, затем их покрывают технической смазкой. Это гарантирует, что система не будет протекать после ремонтных работ.

В сложных случаях стоит воспользоваться силиконовым герметиком, закачав его d торцевые части муфт. После высыхания состава вероятность появления протечек сводится к нулю.

Нюансы работы с чугунными муфтами

Главное отличие здесь – в герметизации раструбных сочленений. Она выполняется так:

Трубы и фитинговый элемент устанавливают в нужное положение.
Детали фиксируются хомутами.
В раструб укладывают пропитанную битумным составом пеньковую прядь с зачеканиванием каждого витка либо графитовый сальник.

Внешне раструб заделывают цементом либо цементно-песчаной смесью в соотношении 1:1.

Монтаж уплотнительных манжет

Элементы-уплотнители обычно устанавливают в раструб. После этого в них с небольшим усилием вставляют трубный отрезок меньшего сечения. Труднее установить элемент между полкой бачка и унитазом. Это делается следующим образом:

Манжету надевают на меньший трубный отрезок.
Широкую часть фасонного элемента заворачивают на узкую.
Соединяемые элементы ставят в рабочее положение.
Широкую часть манжеты разворачивают так, чтоб она обхватила узкую.

Прежде чем надевать манжеты, стыкуемые детали необходимо очистить от любых загрязнений. При неровной поверхности раструба уплотнительную деталь монтируют с применением силиконового герметика.

Что представляют собой канализационные фитинги

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

Они предназначаются:

для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Врезка в металлическую трубу

В зависимости от времени закладки канализации могут отличаться используемые материалы. Старые канализационные системы выполнены из металлических носителей, подключение в которые осуществляется физическим способом. Иными словами металл разрезается и добавляется дополнительный выход с помощью сварки (в том числе, холодной) или через тройник.

Это так называемый эконом вариант для систем, которые находятся в нормальном состоянии. Если участок сильно поврежден ржавчиной или загрязнен, вместе с подключением имеет смысл и поменять весь трубопровод.

Врезка в трубу

От вполне очевидного совета перейдем к делу – раскроем вопрос, как делается врезка в чугунную канализационную трубу. На практике не редко приходится не просто врезаться, а соединить трубопровод с металлопластиковым участком. На практике – надежность подобной работы желает лучшего. При этом предложены материалы, с помощью которых можно эффективно стыковать металлические материалы и «пластик». Расскажем о подключении в трубу канализации.

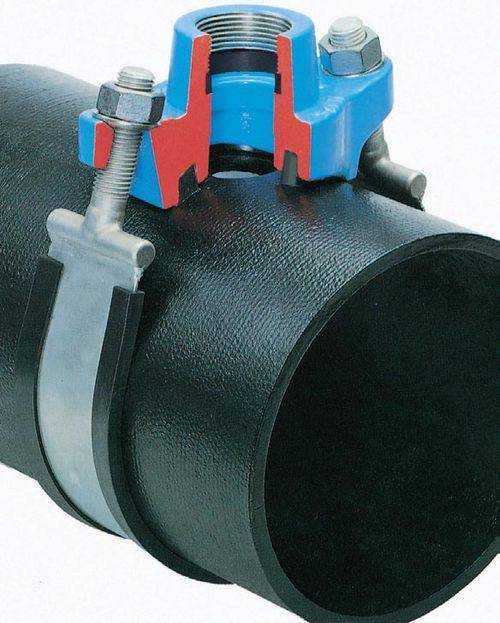

Для этих целей используется врезной хомут, представляющий собой переходник между диаметром 110 мм и выбранным размером. Врезные хомуты продаются широким ассортиментом и позволяют перейти на практически любой диаметр. Аксессуар выбирается в зависимости от типа канализации, имеются модели, которые позволяют врезаться под давлением.

Универсальный врезной хомут

Инструкция:

Очистите место от ржавчины.
Высверлите отверстие необходимого диаметра.
Установите хомутовый отвод.
Одновременно и равномерно затяните гайки.

Аналогичная работа может быть сделана с помощью муфтовой седёлки. Это надежное, хотя и более дорогое крепление. Если вы не хотите нести затраты, сделайте вставку с переходом на «пластик». При этом врезные муфты и седёлки обеспечат качественную и максимально долговечную вставку, не требующую ремонта в течение всего срока эксплуатации. Они применимы, в том числе, для колодцев.

Седёлка муфтовая

Как сделать врезку в трубу канализации отвода от стиральной машины

С такой проблемой сталкивается большинство владельцев жилья. Причём не только старой постройки, но современных проектов. Ведь в ванных, где обычно устанавливаются стиральные машины, труба частично замурована в стену, а заниматься монтажом ещё одного ввода в сифон просто не хочется. Поэтому вопрос, как врезаться в трубу канализации, сегодня весьма актуален.

Пластиковый хомут с патрубком для врезки в канализацию

Для выполнения этой работы вам понадобятся:

дрель;
металлическая полоса;
хомут для фиксации отвода от машинки;

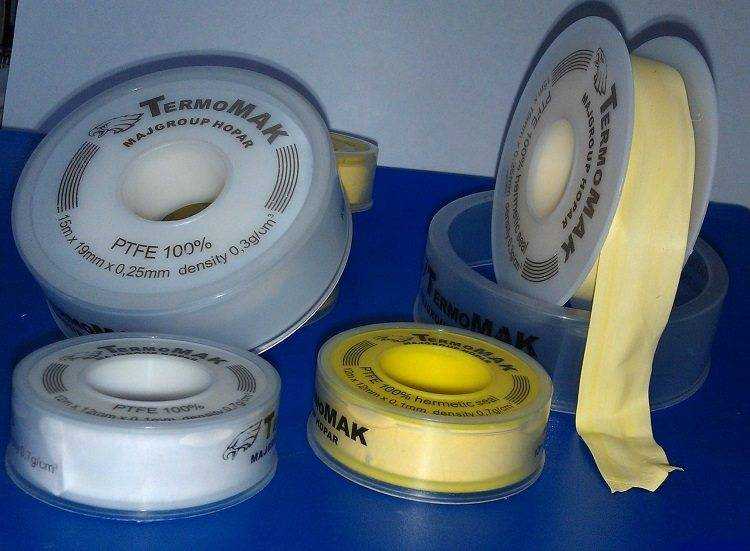

фторопластовый уплотнительный материал или просто ФУМ – лента;
сверло большого диаметра.

Последовательность действий выглядит так:

Надеваем на отвод хомут, фиксирующий металлические полоски. Чтобы прикрепить на стену, предварительно просверлите в них отверстия.
Поскольку осуществляется врезка в трубу канализации, пропускаем воду. Так неприятного запаха будет поменьше.
Сверлим в трубе отверстие. Если диаметр имеющегося в распоряжении сверла небольшой, круговыми движениями напильника или ножа расширяем отверстие, соблюдая следующие требования: оно должно оставаться круглым, а диаметр отверстия должен быть немного меньше этого параметра отвода.
Обматываем отвод ФУМ ˗ лентой, затем плотно вставляем его в отверстие. Жалеть ФУМ – ленту не стоит. Если возникнет необходимость, доматывайте её до достижения надёжной фиксации отвода.
Далее на стене размечаем места, где будут крепиться металлические ленты, высверливаем в них отверстия и вкручиваем дюбели, как можно плотнее закрепляя хомут на отводе. Так будет предотвращено выпадение трубы.

Точное выполнение этой последовательности действий избавит вас от необходимости в обозримом будущем заниматься поиском ответа на вопрос, как выполняется врезка в канализационную трубу отвода от стиральной машины.

Материалы изготовления

Фасонные элементы создают из пластика и металла: чугуна, стали, латуни, меди. Стальные изделия и модели, которые выполняются из цветных металлов, применяются в домашних условиях редко по причине их высокой стоимости.

Чугунный элемент – это широкий разъемный хомут с прокладкой из резины. Для монтажа его разъединяют, надевают на поврежденный участок и стягивают болтами.

Модели из пластика подбираются в зависимости от материала основных труб. Они могут быть поливинилхлоридными, полипропиленовыми либо изготавливаться из полиэтилена низкого давления (ПНД). Чаще всего для монтажа домашних сетей используют ПВХ-трубы и соответствующие фасонные элементы. Они обладают многими достоинствами:

Устойчивость к агрессивному влиянию окружающей среды, ржавчине и температурным перепадам.
Безопасность для человека и окружающей среды.
Долговечность. При следовании условиям эксплуатации трубы могут прослужить более полувека.
Значительная пропускная способность. Гладкие внутренние стенки уменьшают возможность появления заторов.

Небольшая масса облегчает перевозку и установку: не требуется использование большегрузного автотранспорта и специальной техники, что значительно уменьшает затраты. Сами элементы стоят дешевле любых других аналогов.

Монтаж

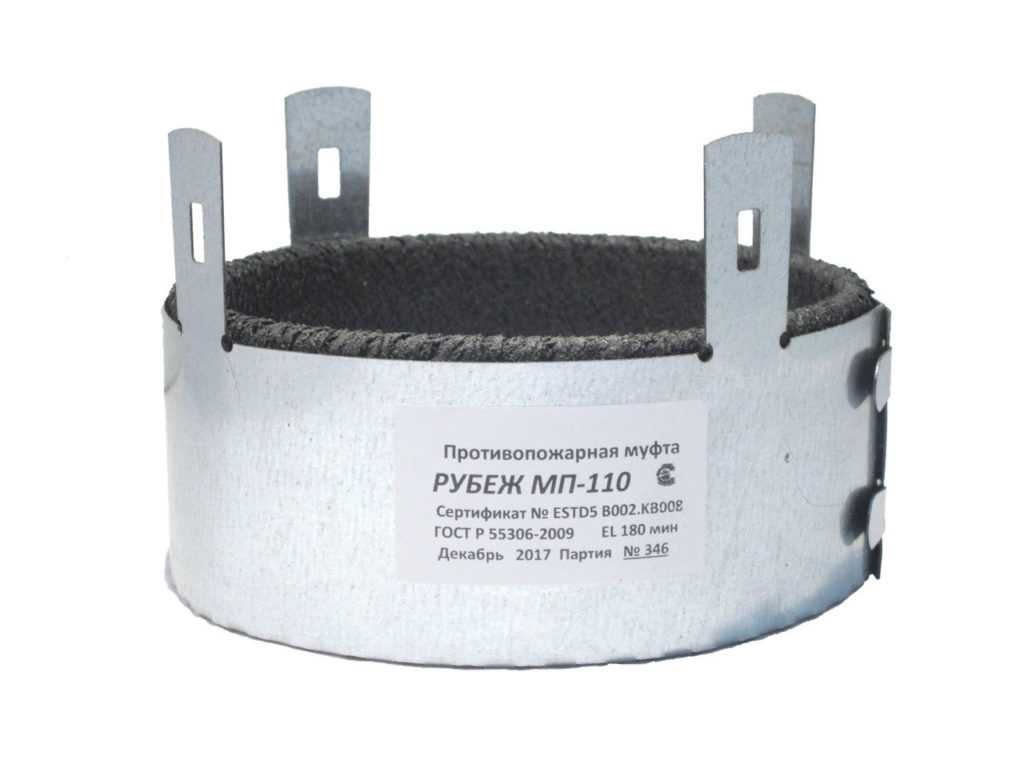

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

Способы соединений

С помощью различного рода деталей можно соединить воедино совершенно разные фрагменты. К примеру, переходной муфтой – материал с разным сечением; прямой – одинаковый диаметр; тройной соединитель предназначен для создания веток в канализации; крестообразный – сочленяет трубы перекрестно.

Также как и, элементов крепления – видов соединения тоже бывает несколько.

Рассмотрим их более тщательно.

Посредством склеивания совмещают . Для проведения этой процедуры на оба конца детали наносят клей с основой из метиленхлорида. Его эффективность заключается в пластике, который сначала растворяется, а впоследствии соединяется на уровне связи молекул.

Не забывайте о правилах безопасности, поскольку в клеящем веществе содержатся летучие элементы, то промежуток времени между покрытием им деталей и их сращиванием не должно быть больше чем полторы минуты.

Как соединить клеевым способом? Для этого необходимо использовать муфты. Эта процедура довольно проста и вполне выполнима без посторонней помощи. Существует пошаговая следующая инструкция:

Внешняя сторона трубы с меньшим сечением зачищается и обрабатывается обезжиривающим средством.
Также, обезжиривают и внутреннюю сторону муфты.
На части, которые предполагается скрепить наносят клеевую основу.
Посредством вставки трубы в отверстие раструба соединяем их между собой.
Конструкция остается сохнуть до полнейшего застывания клеевой смеси.

Муфты для труб

Помните, что обезжирив места состыковки, вы намного улучшите схватывание частиц.

Соединения термические или сварочные применяют для изделий с одинаковым диаметром и материалом, из которого они изготовлены.

Нельзя связать воедино с металлопластиковыми элементами.

Соединения такого вида гарантируют прочность и чаще всего применимы в монтаже водопроводов и газопроводов, но их вполне можно использовать и в канализации. Для такого способа нужно иметь специальный сварочный аппарат с греющимся диском. Под воздействием высоких температур пластик на срезах оплавляется, и обе заготовки прижимаются друг к другу, делая сварочную кромку. Ее толщина обычно не превышает двух миллиметров. После работы с трубами, им необходимо дать охладиться, это займет до десяти минут времени. Только абсолютно охлажденную конструкцию можно использовать.

Это был торцевой метод. Но есть также и муфтовый, который имеет некие отличия. Например, при нем применяют раструбы из пластика и сваривают материалы с внутренней части, а не снаружи. Стоит заметить, что этот способ вовсе не подходит для монтирования канализационных систем.

Для наружной канализации ↑

Для наружной канализации ГОСТ предусматривает такие канализационные трубы и фитинги наружные и их параметры:

муфта ремонтная – диаметр от 110 до 400 мм, длина от 124 до 325 мм;

Фото: муфта ремонтная

(для всех остальных чертежей этой категории)

муфта двойная – диаметр от 110 до 400 мм, длина внутренняя от 60 до 160 мм, длина наружная от 124 до 325 мм;

Фото: муфта двойная

отвод – диаметр от 110 до 400 мм, расстояние между двумя раструбами от 15 до 87,3 мм, внутренние диаметры раструбов, поделенных на две части от 9 до 244 мм, в зависимости от модели фитинга в качестве отвода;

Фото: отвод

ревизия – диаметр основного раструба от 110 до 315 мм, диаметр дополнительного лючка от 110 до 315 мм;

Фото: ревизия

тройник 45˚ — диаметр всех трех концов фитинга от 110 до 400 мм, длина бокового раструба с нижней стороны от 143 до 535 мм, высота от уровня основания бокового раструба до начала раструбного выступа основного элемента (Z2) от 143 до 510 мм;

Фото: тройник 45˚

тройник 87˚ — диаметр всех трех концов фитинга от 110 до 400 мм, длина бокового раструба с нижней стороны (L3) от 55 до 175 мм;

Фото: тройник 87˚

переходник эксцентрический – наименьший диаметр от 110 до 315 мм, наибольший диаметр от 160 до 400 мм, длина раструба (L1) от 56 до 118 мм;

Фото: переходник эксцентрический

заглушка – наибольший диаметр от 126 до 440 мм, наименьший от 110 до 400 мм, высота от 38 до 95 мм;

Фото: заглушка

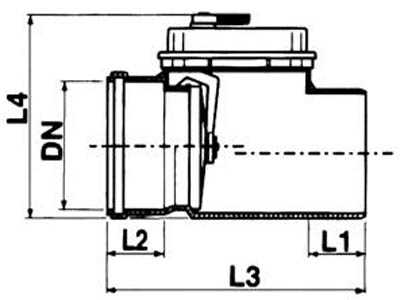

обратный клапан – диаметр входного раструба от 110 до 250 мм, длина всей конструкции от 307 до 520 мм;

Фото: обратный клапан

сифон – диаметр отверстий от 110 до 200 мм, длина всей конструкции от 510 до 818 мм;

Фото: сифон

седло 45˚ – диаметры 200 или 160 мм, длина всей конструкции 390 мм;

Фото: седло 45˚

седло 90˚ — диаметры 200 или 160 мм, длина всей конструкции 322 мм.

Фото: седло 90˚

Большинство этих параметров совпадает для изделий и из чугуна, только с разницей в толщине стенок и весе.

Муфта противопожарная: принцип работы и применение

У муфты есть главная и дополнительная цели. Когда пожарной опасности нет, она предоставляет герметичную перегородку в местах, где это требуется больше всего – в соединениях труб. Но главная задача муфты – закрыть отверстие между комнатами во время пожара.

Это муфта имеет примерно такой принцип работы. Когда окружающая температура оказывается выше 180 градусов, пластик, из которого выполнена труба, начинает гореть или плавиться. Там, где труба проходит через стену, появляется дыра, и через нее пламя перекидывается на соседнюю комнату. Но если в трубе стоит вкладыш, все будет по-другому. Вкладыш под действием высокой температуры может увеличиться в пятьдесят раз. Кроме того, он выполнен из огнеупорного материала. Когда вкладыш расширяется, он перекрывает собой образовавшееся отверстие и исполняет роль огнеупорной перегородки между помещениями.

Такие вкладыши применяются в самых различных зданиях. Если в здании имеются внутренние трубы для воды или канализации, выполненные из ПП, то там обязательно будут устанавливать вкладыши. Применяется ППМ прежде всего в жилых зданиях, санаториях, больницах или поликлиниках, общественных или административных зданиях, офисах, ТРЦ, на заводах, в промышленных зданиях и аэропортах.

Классификация канализационных муфт по типу соединения

Фасонные элементы подразделяются следующим образом:

С резьбовым сочленением. Применяется для создания систем слива небольшого сечения. Зачастую соединения такого типа монтируются на трубопроводах под мойкой на кухне либо раковиной в ванной.
С уплотнительным кольцом из резины. Наиболее часто применяется в магистралях для отведения сточных вод. Достоинства – быстрая и легкая установка без применения специальных инструментов или дополнительных материалов.
На клею. В этом случае на муфте отсутствует резьба либо специальный уплотнитель из резины. Герметичность на стыках деталей достигается за счет использования специального клеевого состава. Крепление трубных отрезков на клей не допускается использовать в провисающих местах трубопровода.

С резиновым уплотнителем Самым прочным типом соединения является сварочное. Может использоваться для труб из металла и пластика. Минусом является необходимость использования спецоборудования. Это ограничивает применение такого метода стыковки в домашних условиях.

Диаметр пластиковых труб для канализации и другие размеры

Фитинги «под резиновое кольцо» для наружной канализации

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

Муфта. В продаже имеется несколько ее разновидностей – ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Когда создается наружная канализация – трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
Ревизия с крышкой – нужна для выполнения очистных мероприятий.
Тройник. Может иметь угол 45°, 67° или 90°.
Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
Одноплоскостная крестовина. Может иметь угол 45° и 90°.
Отвод. Производится с углом 30°, 45° и 90°.
Заглушка.
Патрубок компенсационный.

Муфта.
Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
Тройник. Продается с углом 45°, 67° или 90°.
Трехраструбный тройник с углом 90°.
Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
Заглушка.
Одноплоскостная крестовина. Может иметь угол 90°.
Ревизия с крышкой.
Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
Двухколенный сифон.

Пошаговая инструкция по монтажу муфты ПНД 110 мм

Подготовка инструментов и материалов:

Муфта ПНД 110 мм
Труба ПНД 110 мм
Песок для выравнивания
Проволока или кабель для замеров
Термоклей для фиксации соединения
Ножницы для обрезки трубы
Насадка на дрель для бурения отверстий
Отвертка для крепления соединения

Подготовка поверхностей:

Очистите концы трубы и муфты от загрязнений и остатков
Нанесите термоклей на внутреннюю поверхность муфты и наружную поверхность конца трубы

Соединение трубы и муфты:

Вставьте конец трубы в муфту до упора
Проверьте, что соединение плотно и не имеет зазоров

Фиксация соединения:

Обвязывайте проволокой или кабелем соединение, чтобы предотвратить разъединение
Замерьте расстояние между концами соединения и сделайте отметку на трубе и муфте
Отрежьте пластиковую проволоку или кабель и зафиксируйте соединение с помощью отвертки

Заполнение пространства между трубой и муфтой:

Засыпьте песок в пространство между трубой и муфтой
Уплотните песок, чтобы исключить возможные скопления и провалы
Проверьте, что пространство полностью заполнено и равномерно распределено

Проверка и испытание соединения:

Проверьте соединение на наличие протечек и повреждений
При необходимости, устраните возникшие дефекты и повторите процесс монтажа
Проведите испытание системы под давлением для проверки надежности соединения

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

с помощью уплотнительного кольца;
посредством склеивания.

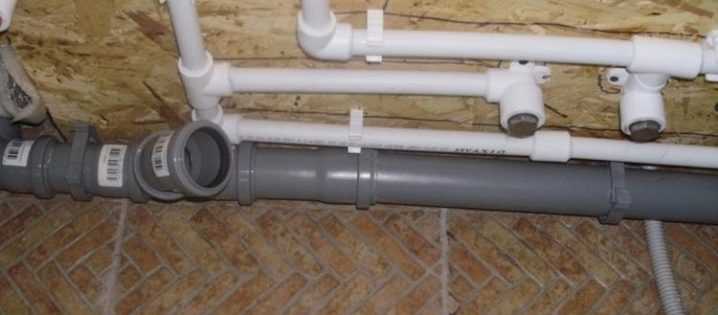

Схема соединения пластиковых труб фитингами

Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

муфты;
ревизии с крышкой;
крестовины;
компенсационные патрубки;
редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

Фитинги для внутренней канализации

Как грамотно врезаться в пластиковую и чугунную трубу?

Есть способ, посредством которого врезка в пластиковую канализационную трубу может быть осуществлена без ее разрезания.

Для этого нужно:

подготовить отрезок новой трубы с патрубком необходимого размера;
вырезать заготовку;
просверлить отверстие в трубе, в которую нужно врезаться, его диаметр должен быть идентичен патрубку;
смазать внутренние и внешние поверхности специальным герметиком;
наложить фланец на трубу и с помощью хомутов крепко притянуть по краям. Затягивайте крепления не очень сильно, ориентиром послужит герметик, выступающий из-под фланца.

Врезка в чугунный стояк канализации происходит немного сложнее.

Пошаговая инструкция:

На трубе нужно сделать разметки, и в соответствии с ними с помощью болгарки вырезать кусок чугуна.
Все края трубы обтачиваются напильником с целью удаления заусенец.

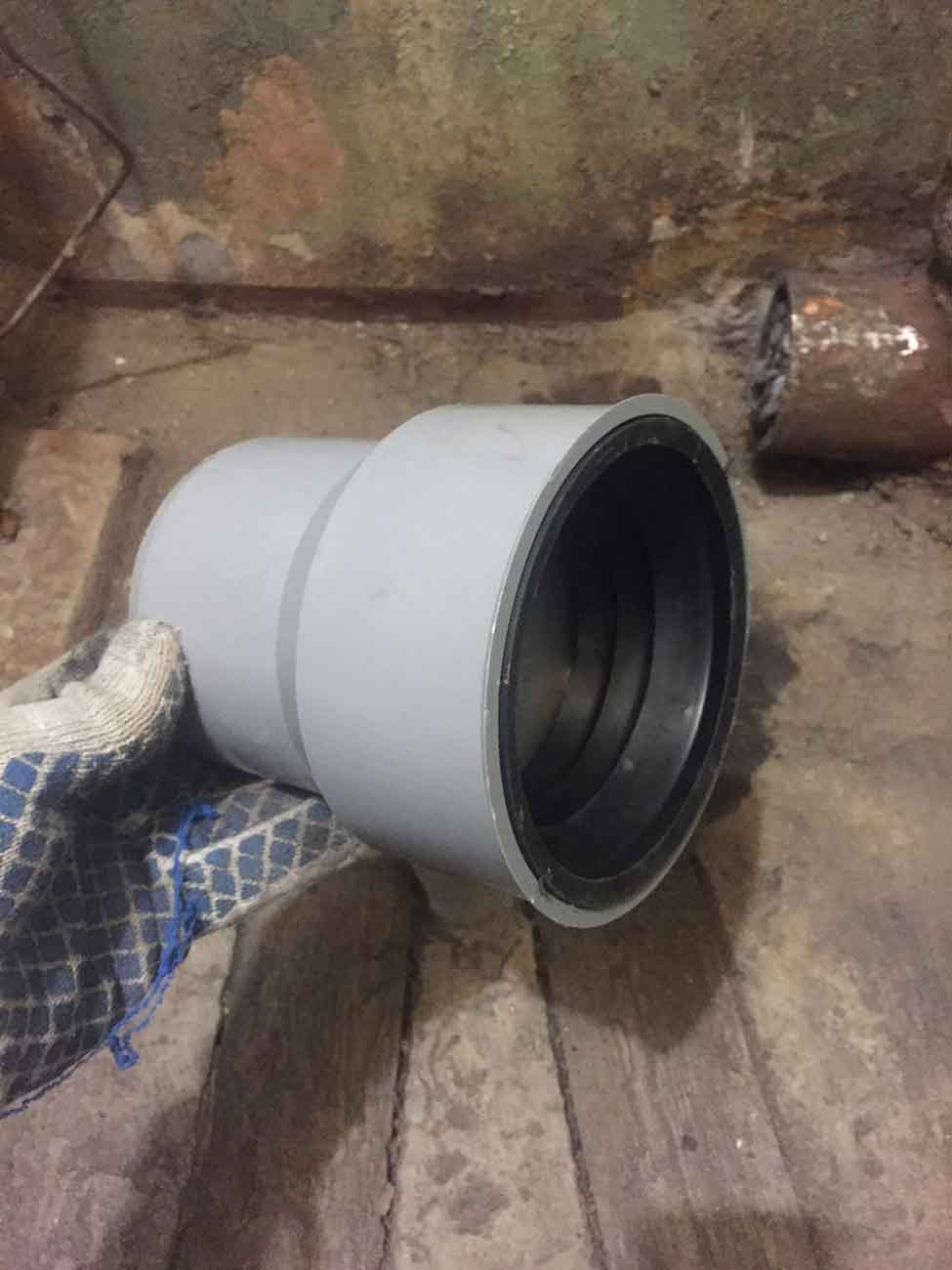

После того, как края трубы смазаны силиконом, можно на чугунную трубу надеть пластиковый переходник, но сначала устанавливаются резиновые уплотнители.
Одна часть переходника смазывается силиконом, а на нее надевается муфта скольжения. Затем она двигается по переходнику до упора.
Затем обрабатываете герметиком вторую часть переходника, на которую надеваете тройник, он должен быть соединен со вторым краем муфты, тоже смазанной силиконом.
Завершается врезка надеванием на тройник заглушки.

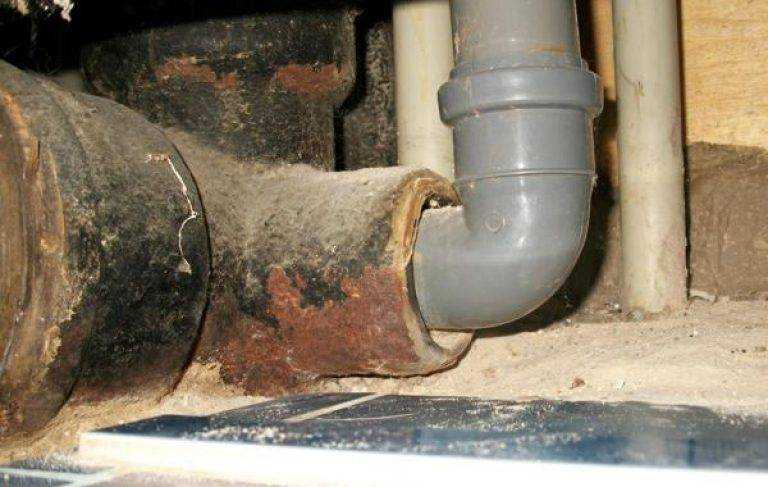

Если планируется монтаж пластикового тройника в раструб чугунной трубы, то нужно отрезать ее край, затем расчистить соединение в раструбе, отрезанный край зачистить и смазать силиконом, а раструб очистить от грязи.

Дальше на отрезанный край надевается переходник чугун-пластик, затем муфта скольжения, в чугунный раструб вставляется резиновый переходник и только потом тройник.

Пластиковый тройник, установленный в чугунный раструб

На этом врезка в канализацию 110 мм завершена.

Выбор места монтажа

Выбор места для монтажа муфты ПНД 110 мм очень важен, так как от него зависит правильность установки и надежность соединения. При выборе места монтажа необходимо учитывать следующие факторы:

Глубина замещения. Муфта должна быть установлена на глубине не менее 1,5 метра от поверхности земли. Это необходимо для защиты от механических повреждений, а также для обеспечения стабильной работы системы.

Доступность. Место монтажа должно быть удобно доступным для монтажников и обслуживающего персонала. Это позволит быстро и без проблем выполнять работы по настройке и ремонту системы.

Уровень грунтовых вод. При выборе места монтажа необходимо учесть уровень грунтовых вод. Муфту следует устанавливать выше уровня грунтовых вод, чтобы избежать проникновения влаги в систему.

Отсутствие преград

При выборе места монтажа обращайте внимание на наличие преград, таких как деревья, кустарники, стены зданий и т.д. Поместите муфту в области, где нет препятствий, которые могут затруднить доступ к системе.

Правильный выбор места монтажа муфты ПНД 110 мм позволит обеспечить надежное соединение и безопасную работу системы. При необходимости проконсультируйтесь с профессионалами и учтите все специфические особенности вашего объекта.

Полезные советы

— Перед монтажом муфт ПНД 110 мм, убедитесь, что поверхности труб и муфт сухие и чистые

— При подгонке труб к необходимой длине, используйте специальные инструменты для прямого, ровного и точного разреза трубы.

— Рекомендуется использовать специальный клей для ПНД труб, предназначенный для монтажа муфт. Это обеспечит надежное и прочное соединение.

— При необходимости, используйте пену для герметизации соединений или трещин. Она обеспечит дополнительную защиту и предотвратит возможные утечки.

Следуя этой пошаговой инструкции и используя наши полезные советы, вы сможете правильно монтировать муфты ПНД 110 мм и создать надежную и эффективную канализационную систему.

Устройство и предназначение

Конструктивно канализационная муфта представляет собой отрезок трубы с расположенными на обоих концах раструбами, при помощи которых производится установка детали в систему. Муфты, используемые в напорных сетях, дополнительно оборудуются рёбрами жёсткости, увеличивающими общую прочность конструкции под воздействием высокого давления. Сфера применения муфт включает в себя ремонтную и соединительную функции.

В первом случае детали используют во время ремонта трубопровода. Их устанавливают в качестве временной врезки вместо повреждённого участка трубы.

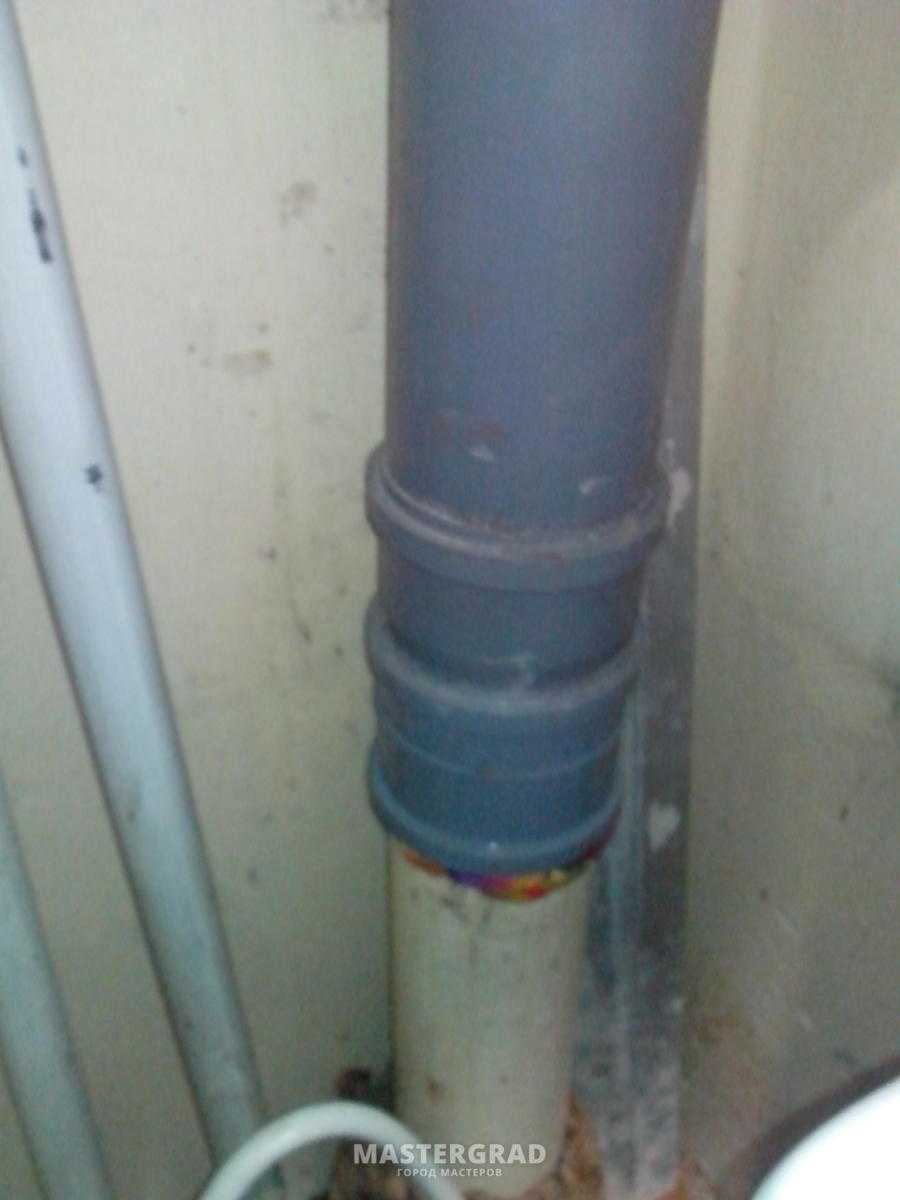

Во втором – муфты выполняют роль соединителя двух труб и используются для формирования герметичной сети. Конструкция многих видов труб не предусматривает наличия на их концах специальных раструбов. Соединительные муфты полностью решают эту проблему и обеспечивают надёжную стыковку двух труб.

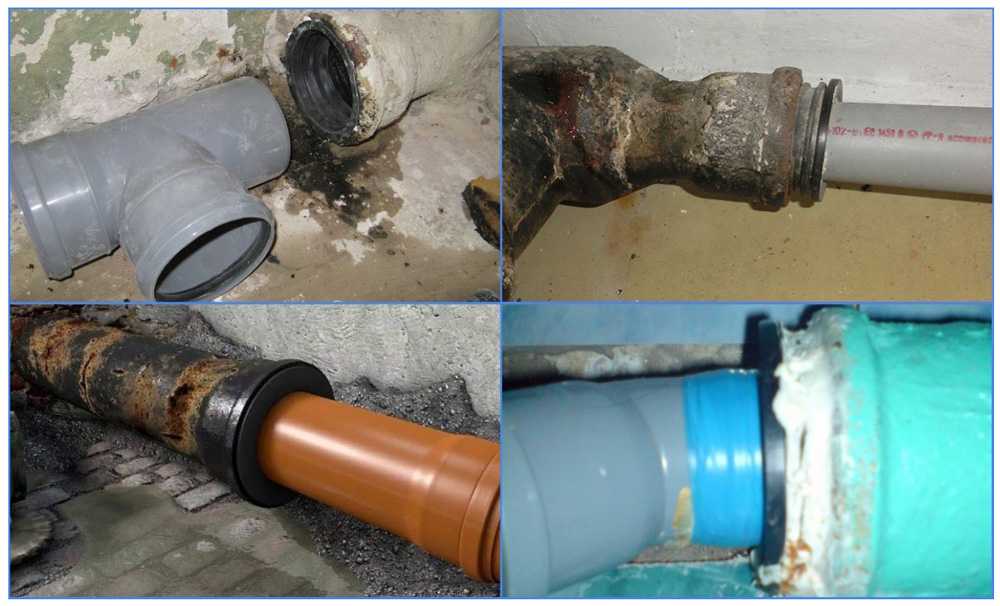

Кроме того, некоторые виды канализационных муфт могут быть использованы для соединения двух разнородных трубопроводов в единую сеть. Такая необходимость часто возникает при ремонте канализационных магистралей в старом жилом фонде, в случае когда необходимо выполнить соединение старого чугунного стояка с новой пластиковой трубой.

Для напорной канализации ↑

К фитингам для напорной канализации относятся такие изделия, которые изготавливаются из самых прочных материалов пластика: ПВХ, ПП либо же ПНД. Именно они способны выдержать все нагрузки, которые могут оказываться на напорную канализационную систему, к тому же их гладкая поверхность внутренних стенок позволяет беспрепятственно течь жидким бытовым отходам, не застревая по пути. К соединительным фитинговым устройства для напорной канализационной системы относятся:

Фото: фитинги для напорной канализации

муфты ремонтные;
двойной раструб;
уплотнительные кольца;
отводы;
повороты;
тройники;
патрубки;
фланцы;
седёлки.

Трубы из металлопластика и особенности их монтажа с муфтой

Для стыковки металлополимерной трубной продукции муфты задействуют нечасто. Соединительные элементы, имеющие по обе стороны фитинги с одинаковым диаметром, используют для сращивания участков короткой протяженности.

Металлопластиковые трубы небольшого сечения реализуют в бухтах и их приобретают в нужном количестве. При этом весьма востребован один из видов муфт, представляющий собой переходник на трубную резьбу. При необходимости поменять в доме подводку на металлопластиковую продукцию требуется обновление вентиля и трубы, идущей после него. А в этом случае использование переходника необходимо.

Чтобы смонтировать муфтовые соединения трубопроводов при прокладке металлопластиковой магистрали, поступают следующим образом:

На наружную резьбу, на которую нужно навернуть муфту, двигаясь по часовой стрелке, наматывают лен, смоченный в натуральной олифе и покрытый свинцовым суриком. Его применение считается самым надежным и долговечным вариантом герметизации мест стыка. По мнению специалистов, использование льна и любой краски является также неплохим способом. Дело в том, что эти непропитанные натуральные волокна гигроскопичны и подвержены процессу гниения, а под действием высокого давления синтетические герметики могут быть выдавлены.
Переходник наворачивают на наружную резьбу с незначительным усилием, используя при этом рожковый или разводной ключ, а вот трубный оставляет царапины.
Потом на трубу нанизывают накидную гайку и разрезное кольцо, а изнутри снимают фаску с трубной поверхности.
На штуцер помещают трубу и потом затягивают накидную гайку, придерживая корпус фитинга при помощи другого ключа. Одновременно разрезное кольцо на штуцере станет обжимать трубопровод и уплотнительные кольца. Главное при этом не сдвинуть эти резиновые колечки.

Монтаж и требования к установке ППМ на стояках канализации

ПММ – несложное устройство, а потому установка противопожарных муфт на стояках канализации или других водопроводных системах, выполняется достаточно легко. Устанавливать вкладыш лучше еще при строительстве канализационной системы, но ППМ устанавливается без проблем и в готовый трубопровод. Поэтому при помощи ППМ можно быстро обезопасить от дыма и огня уже давно построенное здание, чтобы оно отвечало современным требованиям и выполняло правила соединения пластмассовых трубопроводов. В этом случае муфта фиксируется к интерьеру уже готовых полипропиленовых труб и закрепляется шурупами. В зданиях промышленного назначения следует дополнительно обезопасить от огня стены, проложив все строительные проемы огнеупорной пеной, чтобы в другие помещения не перескочил пожар или не попал дым.

ППМ можно поставить и в другом проеме, но после этого все оставшиеся отверстия следует заделать бетоном или штукатуркой. Если ППМ разместили так, то крепежные скобы загибать нельзя – они должны держать муфту. Если строительный проем решили заделать ППМ, то, как правило, ее устанавливают с обеих сторон проема, для большей надежности. Оба вкладыша после монтажа скрепляют металлическими скобами.

Вот такое маленькое приспособление, а сколько от него пользы и душевного спокойствия за свою недвижимость.
