Как выбрать и установить счётчик холодной воды

Как выбрать счетчик для воды

1. Конструктивно все счетчики можно разделить на механические и электронные . Наибольшее распространение получили простые модели с крыльчаткой и счетчиком колесного типа. Они не требуют особого ухода и обслуживания, а также отличаются самыми доступными ценами.
2. Качество изготовления сложно определить по внешнему виду. Косвенным признаком добротности становится гарантийный срок (6-10 лет) . Более ценную информацию о надежности и долговечности можно почерпнуть на тематических форумах, где пользователи делятся опытом эксплуатации имеющихся счетчиков.
3. Для установки каждого прибора требуются специальные крепежные детали. Лучше всего, когда производитель комплектует ими свое изделие. Иначе придется тратить дополнительно деньги, советоваться с сантехниками по поводу необходимого крепежа.
4. Ремонтопригодность станет серьезным фактором в процессе эксплуатации. Будет досадно, если из-за отсутствия копеечной детали в продаже, придется менять дорогостоящий импортный счетчик.
5. С каждым годом жители России приобщаются к прогрессивным системам удаленного доступа к счетчикам. Чтобы передавать информацию в режиме онлайн, прибор должен быть оснащен импульсным выходом.

В наш обзор попали лучшие счетчики воды. При подборе претендентов учитывались следующие факторы:

1. универсальность применения;
2. простота и надежность;
3. цена;
4. мнение экспертов;
5. отзывы потребителей.

Счетчик Бетар

Называют данный прибор почему то самым популярным, хотя как по мне, то этот прибор не совсем привлекательный внешним видом и неудобен в эксплуатации. Брака почти нет.

Самым огромным неудобством является считывание показаний. Если смотреть на цифры под углом, то их не видно, либо видно, но не те которые необходимо увидеть. На картинке выше видно это «удобство» считывания показаний. А так как не везде счетчики можно поставить в удобном и видном месте, то приходится изощряться с зеркалом и фонариком, чтобы правильно считать показания.

Минимальный комплект: счетчик, гайки и черный тонкие прокладки из резины, которые необходимо сразу выкинуть и купить другие, а то потом придется срывать пломбу, менять на фибровые или паранитовые прокладки и заново заказывать опломбировку.

Счетчик Итэлма (Itelma)

Сам лично начал ставить их в 2012 году. Очень хорошо себя зарекомендовали. Реально маленький процент брака. Бывают такие районы, где горячая вода из под крана бежит под 110 градусов. При установке в таких домах, многие приборы других производителей выходили из строя, а именно потел корпус циферблата изнутри и позже начинал течь сам корпус из-за разгерметизации прокладки внутри корпуса. Но этот прибор показал себя на УРА.

Кстати, на сайте производителя написано, что он работает при максимальной температуре до 110 градусов, но на счетчике красуется цифра 90.

Так что, если у вас постоянно выходят счетчики из строя или потеет корпус, то пора их менять на Итэлму. Рекомендую ставить счетчики с красным циферблатом на обе воды, и на холодную, и на горячую. Были случаи выхода из строя счетчиков с синим циферблатом. Но это не минус счетчика, а управляющей компании. У этого прибора заполнился циферблат водой, т.к. прокладка корпуса была рассчитана до 50 градусов, а в доме был сбой в работе стояков и вместо холодной воды в стояке находилась горячая.

Поэтому не стоит доверять ЖЭУ, ТСЖ или другим управляющим компаниям и ставить только с красным циферблатом.

Технические характеристики счётчика воды

Технические характеристики счётчика Декаст

Срок службы прибора

Срок службы агрегатов учета воды и тепла соответствует требованиям государственного стандарта. Он составляет 12 лет с момента установки в систему. Компания производитель устанавливает гарантийный срок равный 72 месяцам, в течение которого допускается гарантийный ремонт.

Межповерочный интервал

Интервал между поверками для приборов учёта воды и тепла составляет шесть лет. В течение этого периода обеспечена бесперебойная работа предлагаемых агрегатов.

Стоимость счётчиков

Стоимость аппаратов определяется их назначением. Для бытовых устройств цена начинается с уровня 1500 рублей и зависит от предлагаемой модификации. Для общедомовых нужд цена составляет 9000 рублей и более. Промышленные устройства стоят в пределах нескольких десятков тысяч рублей.

Разновидность счётчиков

Под маркой Декаст выпускаются следующие типы измерительного оборудования.

Приборы учёта количества расходуемой воды

В эту категорию входят следующие устройства:

• бытовые счётчики учета потребляемой воды;
• общедомовые счётчики;
• оборудование для промышленного применения.

К первой категории относятся:

• устройства крыльчатые одноструйные (для горячего и холодного водоснабжения марки ВСКМ Ду15 или Ду 20);
• счётчик «Росич» (Ду 15,20) (отличительной особенностью является то, что он мокроходный);
• аппарат ВСКМ М многоструйный (об этом свидетельствует литера М в шифре прибора);
• ВСКМ МХ – индекс Х указывает, что это агрегат для работы в системе холодного водоснабжения;
• ОСВХ «Нептун» одноструйный для работы с водой не более 50°С. Обладает метрологическим классом С.

У всех перечисленных устройств существуют модификации с добавленным

герконом. Это позволяет добавлять в конструкцию МИД с дальнейшим включением в систему автоматизированного учёта итоговых результатов.

К общедомовым агрегатам относятся:

• ОСВХ или ОСВУ один для холодной воды, другой универсальный с максимально допустимой температурой 90 °С;
• ВСКМ 90»Атлант» – работает в системах с температурой до 120°С;
• ВКМ «Росич» и ВКМ М«Росич» – может применяться в затапливаемых колодцах;
• ОСВХ и ОСВУ марки «Нептун» имеет аналогичныё характеристики как и у бытового счётчика.

Основным отличием этих приборов является диаметр входных и выходных штуцеров. Он изменяется от Ду 25 до Ду 40.

Приборы учёта количества тепла

К этим аппаратам относятся модификации компактных механических теплосчётчиков «МАРС». Они выпускаются в стандартной комплектации и имеют аббревиатуру “СТК”. Добавление литры “У” свидетельствует о наличии ультразвукового устройства. Для бытовых нужд они выполнены с входными размерами Ду 15 и 20. Для измерения в тепла в общедомовых условиях этот размер равен Ду 25, 32 или 40.

Принцип работы импульсных счетчиков воды

Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.

Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.

Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.

Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.

Алгоритм снятия и передачи показаний с импульсных счетчиков

Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Основные поломки

В случае поломки счетчик выдает неправильные показания или полностью останавливается. Для устранения неполадок обращаются в специальную службу.

Причины сбоя:

• разгерметизация;
• неправильная установка;
• засор в трубах;
• уровень напора воды.

При разгерметизации стекло прибора запотевает. Устройство выдает неправильные данные. Необходимо перекрыть кран, чтобы избежать протечек. Причиной бывает неисправность запорного крана.

При неправильной установке счетчик показывает неверные цифры. Возможно, перепутаны приборы для горячей и холодной воды, плохо закручены детали.

Слишком жесткая вода влияет на работу устройства, оно быстрее портится. Прибор прочищают или меняют на новый.

На количество выливаемой жидкости влияет уровень напора. Если не открывать кран на максимум, воды выльется меньше.

Типы водомеров

На данный момент рынок может предложить более 10 типов счетчиков, предназначенных для установки внутри дома или в колодец. По температурным показателям водомеры разделяются на две категории:

1. Холодные. Устанавливают в случае, если вода в системе не превышает температурный порог, равный 40°С.
2. Горячие. Применяются для воды, имеющей температуру более 90°С.

Далее счетчики разделяются по механизму работы и принципу действия:

1. Крыльчатый — водомер механического типа с расположенной внутри турбиной, количество оборотов которой указывает, как расходуется вода. К тому же, если в морозы он замерз, его можно легко отогреть горячей водой.
2. Электромагнитный — электронный. Принцип его действия прост: вода взаимодействует с электромагнитным полем, в результате чего на табло выводится расход потребляемой жидкости. Но для его работы необходимо электропитание, поэтому он не так надежен, как предыдущий водомер.
3. Вихревой. В таком приборе находится специальное тело, которое по мере подачи воды фиксирует частоту вихрей. Как показала практика, счетчик этого типа редко применяется, так как его стоимость велика.
4. Ультразвуковой — водяной счетчик электронного типа, вода, проходящая через него, учитывается ультразвуковыми колебаниями.

Влагостойкость имеет огромное значение в работе приборов. По степени влагостойкости счетчики воды разделяются на следующие:

• «мокрый» — прибор, выдерживающий большую степень влаги;
• «сухой» — находящийся в металлическом корпусе, на который не должна попадать влага, иначе он может покрыться коррозией.

Счетчики для учета израсходованной воды разделяют на виды, в зависимости от диаметра трубы, через которую подается вода:

• одноструйный — надо устанавливать на водопроводную трубу диаметром не более 20 мм;
• многоструйный — самый мощный счетчик, способный выдержать большое давление воды в колодце, при диаметре трубы в 50 мм.

В большинстве случаев в частном доме используются недорогие счетчики воды мокроход, которые могут работать на протяжении многих лет без ремонта или замены. Стоит он недорого, но является качественным прибором, способным долгое время вести учет израсходованной воды не ломаясь.

Мой собственный рейтинг счетчиков воды

С начала 2005 года, как только я начал монтировать счетчики, мне приходилось опробовать более 8-9 марок приборов учета, чтобы окончательно остановится на одной марке в категории цена-качество. Список с описанием минусов и плюсов читайте ниже.

1. Геррида (Gerrida)
2. Итэлма (Itelma)
3. Бетар

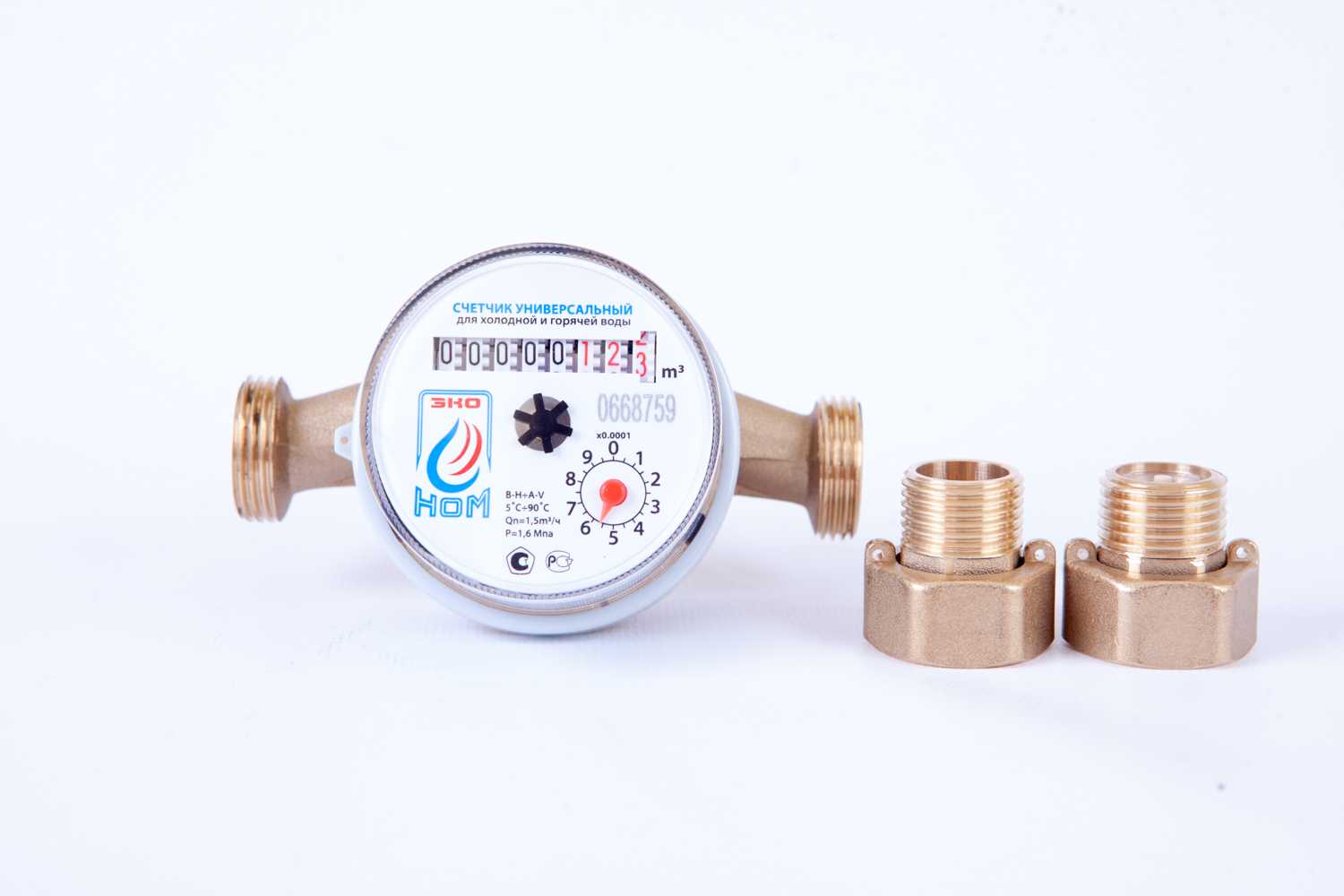

4. Эко Ном
5. Метер (Meter)

Эти счетчики популярны в Сибири, поэтому опишу именно их. В других регионах они тоже присутствуют в продаже и можете пользоваться этой информацией при выборе. Вся информация взята не с потолка, а по опыту установки в квартирах заказчиков. Все счетчики с 6-ти летним межповерочным интервалом.

Как снимать показания

Показания итогового расхода снимаются с левой части восьмиразрядного счётчика. Для удобства она выделена чёрным цветом(зелёный прямоугольник).  Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Цифры окрашенные в красный цвет(красный прямоугольник) для учёта воды не используются.

Конструктивно предусмотрена возможность свободного вращения счётного устройства по окружности вокруг своей оси на 360 градусов. Это значительно облегчает процесс считывания показаний. Кроме этого к отдельным модификациям добавляются устройства дистанционного снятия показаний.

Особенности счетчика холодной воды

Счетчик холодной воды

Счетчик холодной воды или водомер – это устройство, которое устанавливают вразрез трубы. Состоит из двух частей, первая преобразовывает поток жидкости в физическую величину, вторая является измерителем, состоящим из считающего механизма и табло.

Существуют две основные группы приборов: энергонезависимые — для измерения используются механические процессы и энергозависимые — работают от электрической сети.

Тахометрические

Механические устройства. Состоят из небольшой турбины или крыльчатки, которая расположена в воде. Расход жидкости определяется по количеству оборотов, которые приводят в движение счетчик. Работает независимо от жесткости воды. Точность показаний не очень высокая, со временем крыльчатка крутится медленнее. Недорогой вариант, устанавливается в квартирах.

Электромагнитные, индукционные

Электрические приборы для учета. Действуют на основе электропроводности воды. Устройство отличается продолжительным сроком службы, стоит дорого. Используется редко, для точных показаний жидкость должна быть чистой.

Ультразвуковые

Работают от электрической сети. Принцип действия основан на сравнении скорости ультразвука по течению потока и против него. Высокоточные, дорогие приборы. Отличаются долгим сроком службы, до 15 лет.

Вихревые

Вихревые конструкции

Эти конструкции работают от электричества, анализируют скорость прохождения вихревой дорожки. Их применяют для учета чистой воды без примесей.

Механические устройства не нуждаются в дополнительных условиях. Работают при прохождении жидкости, а при отсутствии потока стоят. Длительный простой приводит к образованию солей, в результате крыльчатка перестает вращаться.

Приборы учета различают в зависимости от диапазона температур:

• водомеры для холодной воды – до +30 градусов;
• счетчики горячей воды – до +130 градусов;
• универсальные – до +90 градусов.

По принципу работы механические измерители бывают:

• Одноструйные. Один поток проходит через крыльчатку. Образуются вихревые потоки, которые плохо влияют на точность измерений.
• Многоструйные. Поток делится на отдельные струи, снижается турбулентность, повышается точность показаний.

Многоструйные варианты предназначены только для больших труб, диаметром от 40 мм. Их не используют в квартирах.

По исполнению счетного механизма:

• Сухие. Механизм отделен от воды с помощью пластины, такие варианты работают намного дольше.
• Мокрые. Механизм находится в воде, прибор быстро выходит из строя.

Вентильные варианты оснащены запорным вентилем, который перекрывает жидкость.

Внутри тахометрических счетчиков установлена турбина или крыльчатка.

• В крыльчатых ось вращения расположена перпендикулярно потоку. Они особенно чувствительны, измеряют даже слабые потоки. Перекрывают проход воды, снижают пропускную способность.
• В турбинных моделях ось находится параллельно потоку, диаметр трубы составляет от 40 мм.

Комбинированный прибор совмещает турбину и крыльчатку. При маленьком расходе вода подается на крыльчатку, при большом – на турбину. Стоимость такого вида очень высока.

Электромагнитные счетчики воды

Этот тип прибора не может выполнять свою работу без электричества. Основой его функционирования является свойство воды пропускать электрический ток.

Электромагнитные водомеры отличаются высокой точностью данных. Измерение показаний базируется на параметрах взаимодействия магнитного поля и водного потока

Когда жидкость преодолевает магнитное поле, полученное искусственно, она меняет его показатели, датчики фиксируют это, а данные появляются на дисплее. Это дорогой вид счетчика. Служит он хорошо и долго, если трубы свободны от накипи. Поскольку такие условия встречаются редко, используют электромагнитные приборы нечасто.

Плюсы и минусы

Если высокая точность показаний является главным преимуществом электромагнитных водомеров, то сложность установки — их главный недостаток. К ним нужно подводить источник питания. Когда пропадет электричество, дом останется без воды, поскольку ее подачу прибор перекроет.

К плюсам можно отнести и следующие моменты:

• большой диапазон измерений;
• отсутствие подвижных элементов в проточной камере;
• мгновенное отображение расхода;
• архивирование данных.

Установка счетчика не влечет за собой большого увеличения сопротивления давлению воды. По этой причине его часто монтируют на трубопроводах с низким давлением.

Среди прочих недостатков следует отметить неравномерность распределения скорости жидкости по диаметру счетчика, восприимчивость к турбулентности потока.

Особенности монтажа электромагнитного счетчика

Монтируя такой счетчик, нужно не забыть о фильтрах. Они обязательно должны присутствовать в системе, поскольку магнит привлекает крупинки металла, имеющиеся в воде. Хорошо, если установлены два фильтра — стандартный грязевик и магнитный.

Электромагнитный счетчик контролирует расход воды с разными температурными параметрами и вязкостью в широком диапазоне. В структуру преобразователя расхода входит магнитопроницаемый цилиндр с электромагнитным покрытием внутри и электромагнитными обмотками, размещенными снаружи.

Измерительный сигнал снимается посредством двух электродов, которые расположены диаметрально и имеют контакт с водой. Монтируют счетчики в металлопластиковые, металлические, пластиковые трубы в ванной и туалете.

Необходимые инструменты

Расход воды измеряется при помощи специальных приборов. Замена счетчиков обязательно должна осуществляться каждые несколько лет. Прибор для учета потребления воды монтируется по нескольким причинам, в частности, для уменьшения расхода потребления воды.

При замене счетчика обязательным инструментом является разводной ключ

Для проведения замены нужно подготовить такое оборудование и инструменты:

• Калибратор;
• Ключ разводной;
• Сантехнический лен;
• Прокладки;
• Паяльник;
• Муфты-переходники.

При проведении замены счетчиков обязательно нужно осуществить осмотр труб на наличие протечек и повреждений. Если имеются неисправности, следует их сразу же устранить. На корпусе измерительного прибора имеются стрелки, которые помогают в проведении монтажа приборов. Они должны быть направлены в сторону течения воды. Гайки изначально закручиваются вручную, а затем используется ключ.

Счетчики воды – устройства, помогающие экономить воду. Через несколько лет требуется проведение их проверки. Если устройство неисправно, то нужно проводить замену приборов на новые. Вполне возможно выполнить подобную процедуру самостоятельно, главное — приложить немного усилий.

История создания и принцип действия ультразвуковых расходомеров

В 1880 г. Пьер и Жак Кюри открыли, что под действием силы на поверхности ряда материалов появляются электрические заряды. Данный эффект был назван прямым пьезоэффектом, а деформация материалов под воздействием электрического поля – обратным пьезоэффектом.

Данное открытие начало применяться на практике с 1917 г., когда французский математик и физик Поль Ланжевен изобрел ультразвуковой эхолокатор для обнаружения подводных объектов.

В 1950 — 1960 годах японский физик Шигео Сатомуро, работавший в области медицины, впервые разработал и применил ультразвуковые приборы, основанные на методе Доплера, для мониторинга тока крови в теле человека. Вскоре после этого были разработаны и стали внедряться доплеровские ультразвуковые расходомеры для самых различных типов жидкости.

Заложенный в их основе принцип был открыт и опубликован известным австрийским математиком и физиком Кристианом Доплером в 1842 году. Из анализа волновой теории он сделал выводы, что если источник света или звука движется в направлении приемника, то это увеличивает частоту принимаемого сигнала, а если источник света или звука или ультразвука движется в направлении от приемника, то это уменьшает частоту принимаемого сигнала. Доплер теоретически обосновал зависимость частоты звуковых и световых колебаний, воспринимаемых наблюдателем, от скорости и направления движения источника волн и наблюдателя относительно друг друга.

Однако приборам для измерения скорости течения жидкости, работающим на методе Доплера, необходимо наличие частиц или пузырьков воздуха в потоке жидкости и этот метод не подходит для чистой воды.

В результате в 1990-х годах был разработан и начал широко применяться время-импульсный метод, который обеспечивал высокоточные измерения в потоке однородной жидкости или газа, без существенных включений и разделений на фракции.

Но даже при работе в воде с достаточным количеством взвешенных частиц метод Доплера имеет существенный недостаток. Он не учитывал распределение скоростей движения жидкости по слоям потока, что приводит к существенным ошибкам при измерениях в больших трубах и каналах. Известно, например, что в открытых каналах скорость движения воды у дна существенно ниже, чем скорость ближе к поверхности, разница между этими скоростями зависит от шероховатости дна и стенок канала, наличия отложений и других факторов, которые учитываются в Доплеровских счетчиках за счет использования теоретических коэффициентов, т.е. учитываются весьма приблизительно.

Для более точного определения поправочных коэффициентов была предложена калибровка приборов на каждом месте измерения. Однако вскоре выяснилось, что калибровочный коэффициент зависит от текущего уровня и скорости потока, что сделало требуемую систему калибровки весьма сложной и практически неприменимой. В результате и сегодня погрешность, которую дает Доплеровский расходомер, во многих случаях получается достаточно большой.

Новым существенным шагом в области развития ультразвуковых технологий измерения расхода стало создание в 2000 году метода кросс-корреляция, который позволяет определить скорость движения жидкости в разных слоях.

Метод также требует наличия частиц в потоке и основывается на математическом сопоставлении (корреляции) ультразвуковых фотографий потока, получаемых с высокой частотой. В результате данного сравнения определяется изменение положение частиц во всех слоях потока за известный промежуток времени и определяется средняя скорость без ввода каких-либо теоретических коэффициентов.

В настоящее время принцип работы ультразвукового расходомера воды базируется на одном из указанных выше методов.

Может ли водоканал заставить установить счетчик в колодце

Действующее законодательство напрямую не запрещает водоканалам устанавливать приборы учета в колодцах. Согласно пунктом 7.7. Правил предоставления услуг гражданам, утвержденных постановлением Правительства Российской Федерации от 23 мая 2006 № 307, потребители обязаны оплачивать потребление воды на основании показаний водомеров, установленных на границе сетей потребителей с системами централизованного водоснабжения. Если в договоре водоснабжения установлено, что граница балансовой принадлежности проходит по колодцу, водоканал имеет право установить счетчик в колодце.

Однако на монтаж приборов учета воды распространяются требования пункта 11.5 СНиП 02.04.01-85 «Внутренний водопровод и канализация», согласно которому водомеры должны устанавливаться в месте, удобном для снятия показаний и обслуживания приборов учета, в освещенном помещении с температурой внутреннего воздуха не менее +5 °С. На обязательность этого требования указывает письмо Минрегиона России от 08 сентября 2010 № 8235-14/ИБ-05.

Если подходить к данной норме формально, то колодец является местом удобным для снятия показаний и обслуживания водомера. Именно поэтому водоснабжающие организации требуют от потребителей выносить приборы учета за границы балансовой принадлежности.

Но они упускают из вида вторую составляющую данных требований: водомер должен устанавливаться в помещении с естественным или искусственным освещением и температурой воздуха ≥ 5 градусов выше нуля. Колодец, даже самый современный, оснащенный системой вентиляции воздуха и светодиодного освещения является сооружением, а не помещением, и, таким образом, требования водоканала об установке водомерного узла в колодцах противоречит положениям СНиП 02.04.01-85.
