Принцип работы регулятора давления воды в водоснабжении, системе отопления

Небольшой обзор лучших производителей

Современный отечественный рынок способен предложить огромный ассортимент водорегулирующих устройств от различных фирм-производителей. Большинство из них за все время продаж зарекомендовали себя как качественные и компетентные продавцы. Прежде всего, к таковым относят:

«Вальтек» — компания родом из Италии с официальным российским представительством. Ее процессы выпуска оборудования полностью автоматизированы, что уменьшает риск человеческой ошибки. Технический контроль новых моделей осуществляется в собственной испытательной лаборатории;
«Ханивелл» — германский концерн, успешно осваивающий российский рынок уже более  45 лет. Получил заслуженную популярность благодаря использованию инновационных разработок в области инженерных коммуникаций, энергоресурсов и индустриальных задач;
«ИСМА» — еще один итальянский представитель, производственные ресурсы которого полностью находятся на родине. Специализируется на производстве оборудования для задач водообеспечения, вентиляции и отопления, а также кондиционирования

Особое внимание в производственном процессе уделяется качеству сырья и материалам изготовления;
«Аквасфера» — представитель отечественного производителя, специализирующийся на продаже/изготовлении предохранительной/запорной арматуры для водопроводных систем. Также способен предложить качественные фитинги, трубы и фильтры

Имеет развернутую дилерскую сеть по всей России;
«Воттс» — североамериканская компания, имеющая множество филиалов по всему миру. Производство ориентировано на выпуск оборудования для промышленных целей в области очистки, контроля и потребления водных ресурсов. Несмотря на свою индустриальную ориентированность, ассортиментный ряд также включает в себя и оборудование для бытовых нужд.

Нормативная база РФ для редукторов давления воды

Основным документом здесь являются «Строительные нормы и правила» №2.04.2 от 1984 года, которые устанавливают, что для подачи воды в многоэтажных жилых домах, по мере движения потока вверх, давление в магистрали должно повышаться на 0,4 атмосферы с каждым этажом. При этом необходимая сила напора для первого этажа устанавливается в 1 атмосферу. Наращивание напорной силы осуществляется посредством циркулярного насоса, для которого определены следующие нормы:

• Холодное водоснабжение – от 0,3-6 атмосфер;
• Горячее водоснабжение – 0,3-4,5 атмосфер.

Опираясь на данные показатели, для редукторов устанавливаются отдельные требования, которые для каждой модели закреплены в «Государственном стандарте» №12678 от 1980 года. Сам монтаж рассматриваемых регуляторов должен проводиться по нормам, закрепленным в ГОСТ 2874 от 1982 года. Это касается систем с пропускной температурой в пределах от +5 до +75 градусов Цельсия.

Виды редукторов

Данные устройства отличаются по типу передачи крутящего момента.

• Червячные редукторы. Передаточная система этих устройств содержит червячную передачу, которая позволяет не только значительно уменьшить обороты рабочего вала, но и изменить направление вращения. Вал редуктора на выходе устройства, обычно расположен под прямым углом по отношению к входному валу. Такая особенность червячных устройств позволяет наиболее компактно разместить двигатель совместно с передающим крутящий момент механизмом. Передаточное число редуктора этого типа может быть до 1 к 100 и более;
• Зубчатые редукторы. Зубчатые механизмы трансформации крутящего момента, часто применяются в агрегатах, в которых необходимо осуществить различное соотношение передаточного числа между входным и выходным валом. Устройство редуктора этого типа может выполнено с одним передаточным механизмом, или с использованием нескольких шестерён при значительном передаточном соотношении. Зубья, в таких устройствах, могут иметь различную форму, но качество обработки таких деталей должно быть наивысшим;
• Гидравлические редукторы. Такие устройства устанавливаются между насосом и гидравлическими механизмами. Используется гидравлический редуктор с той же целью, что и механические — для уменьшения передаваемой энергии или частоты вращения;
• Мотор-редуктор. Эта система также используется для трансформации крутящего момента и представляет собой объединённый в одном корпусе редуктор и двигатель. Наиболее часто встречаются мотор-редукторы, работающие на электрической тяге. В этом случае удаётся значительно уменьшить размер редуктора и увеличить КПД устройства;
• Планетарные редукторы. Передающая система и схема редуктора планетарного типа, представляет собой разновидность зубчатого механизма, но благодаря оригинальности применяемого способа передачи крутящего момента может считаться отдельным видом. Такие механизмы компактны и очень надёжны в эксплуатации, но требуют точного расчёта при производстве. Зубья планетарных редукторов должны находиться в плотном зацеплении между собой, но легко приводиться в движение.

Рабочие части редукторов, обязательно должны работать в смазке, для снижения коэффициента трения и потери мощности. Способ нанесения смазочных материалов зависит от вида редуктора и мощности передаваемой энергии. Если передаточная система не работает в условиях повышенных скоростей вращения, то достаточно однократного нанесения смазки на рабочие поверхности в течение всего срока эксплуатации. Для мощных устройств применяется специальная система принудительной подачи смазочной жидкости, с последующим охлаждением и очисткой.

Изделия неразборного вида, как правило, работают при незначительных мощностных показателях и в тех сферах, где не требуется эксплуатации устройства в жёстких режимах. Редукторы, которые используются для трансформации больших мощностей располагаются в корпусе разборной конструкции, которая позволяет, в случае необходимости, осуществить плановый или экстренный ремонт и настройку механизма.

Корпус редуктора может быть изготовлен из различных материалов. Подбор материала зависит от условий эксплуатации и мощности устройства. Редуктор для маломощных устройств бытового назначения может быть сделан из высокопрочного пластика или алюминиевого сплава.

Рейтинг самых качественных бюджетных редукторов стоимостью от 300 рублей

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9

Бюджетное, недорогое устройство китайского производства, которое предназначено для установки в разнообразных системах водоснабжения. При изготовлении этой модели использовалась латунь. Благодаря никелевому покрытию этот агрегат обладает весьма продолжительным сроком эксплуатации. Прекрасно подходит для организации холодного водоснабжения в частных домах, дачах.

Размер резьбы у этого ограничителя – G1/2. Относится к устройствам поршневого типа. Выдерживает давление в 16 бар. Для подключения к сети используется внутренняя резьба. Масса изделия – 330 гр.

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9
Достоинства:

• Цена (средняя стоимость 400 рублей);
• Простота монтажа и регулировки;
• Качество материалов;
• Небольшой вес.

class=’s-article__points-list’>

Недостатки:

BL 6823 TIM

Дешевый, бюджетный поршневой регулятор, который специально разработан для использования в системах водоснабжения частных, а также многоэтажных домов. Применяется для стабилизации потока жидкости в системе, защиты подключенных к водоснабжению бытовых приборов от гидроударов. Эта модель может активно применяться как для подключения бытовых аппаратов в квартире либо на магистральном трубопроводе или его ответвлениях.

Дополнительно оснащается манометром, а также обладает продолжительным периодом эксплуатации. Применение этого агрегата актуально в системах отопления и водоснабжения, где наблюдаются постоянные скачки потока воды (более 1 бар).

Корпус этого аппарата сделан из латуни. Диапазон регулировки составляет от 1,5 до 6 бар (заводская стандартная настройка – 3 бар). Максимальный рабочий уровень – 16 бар. Диапазон максимальной рабочей температуры жидкости равен не более +70 градусов по Цельсию.

BL 6823 TIM
Достоинства:

• Надежность;
• Долговечность;
• Устойчив к коррозии;
• Обеспечивает 100% защиту от гидроудара;
• Качество материалов корпуса;
• Цена (500 рублей).

class=’s-article__points-list’>

Недостатки:

CTM TERMO

Качественный, бюджетный регулятор, который прекрасно подойдет для сетей холодного, а также горячего снабжения воды. Кроме того, эту модель можно применять для обустройства системы отопления. Этот аппарат активно гасит скачки гидроударов в сети и защищает подключенные бытовые приборы.

Диапазон регулирования равен от 1 до 6 бар. Заявленная компанией производителем продолжительность эксплуатации этого прибора равна около 15 лет. Корпус сделан из латуни. Страна – производитель Китай.

CTM TERMO
Достоинства:

• Невысокая стоимость (669 рублей);
• Универсальность применения (холодное, горячее водоснабжение, отопление);
• Качество материалов;
• Продолжительность эксплуатации.

class=’s-article__points-list’>

Недостатки:

PRV 253 ½ дюйма PROFACTOR

Надежный регулятор, способный понижать, а также стабилизировать уровень силы потока воды на входе системы. Подходит для монтажа на бытовых водопроводах и прекрасно обеспечивает стабильный уровень давления жидкости, которая поступает из центральной водопроводной системы.

Эта модель обладает небольшими габаритами и практически не создает шума во время работы. Прекрасно подходит для установки в небольших водопроводных системах (частных домах, квартирах). Корпус изделия выполнен из никелированной латуни. Диапазон регулировки составляет 1-6 бар. Максимальная рабочая температура работы +60 градусов по Цельсию.

PRV 253 ½ дюйма PROFACTOR
Достоинства:

• Стоимость (670 рублей);
• Отсутствие шума во время работы;
• Прочный корпус.

class=’s-article__points-list’>

Недостатки:

• Небольшой предела максимальной рабочей температуры;
• Преимущественно используется в небольших системах подачи жидкости (дома, квартиры).

class=’s-article__points-list’>

Minibrass ½ дюйма Itap 361

Качественная модель регулятора, представленная на отечественном рынке популярным итальянским производителем. Подходит как для бытового, так и для промышленного применения. Эту модель можно устанавливать на холодное, а также горячее водоснабжение или отопление. Кроме того, этот аппарат пригоден для монтажа на системы, отвечающие за подачу сжатого воздуха либо жидкостей, которые не оказывают агрессивное воздействие на материал, из которого изготовлена задвижка устройства.

Корпус этой модели сделан из латуни. Диаметр подключения равен ½ дюйма. Рабочий показатель на выходе равен 1-4 бар. Уровень максимально допустимой рабочей температуры +80 градусов по Цельсию.

Minibrass ½ дюйма Itap 361
Достоинства:

• Приемлемая стоимость (889 рублей);
• Универсальность;
• Высокое качество изделия;
• Простота установки и настройки;
• Возможность дополнительного подключения манометра.

class=’s-article__points-list’>

Недостатки:

Чем полезен редуктор давления воды в квартире?

Основные элементы представлены прочным закрывающимся корпусом, сетчатым фильтром, пружинным и прижимным механизмами, винтовым механизмом и гайкой для регулирования, а также манометром, суппортом центральным, поршнем с поршневой тарелкой, диафрагмой, клапаном с прокладкой и уплотнительными кольцами.

Для использования прибора должен быть выполнен ряд условий, характеризующийся наличием водной среды без наличия сжатых воздушных масс и масел, а максимальные показатели давления и температуры не должны превышать 16 бар / 70 ˚С.

Назначение регулятора основано на выравнивании диафрагменных усилий и настроечного пружинного механизма. Открытие водопроводного крана стимулируется уменьшение выходного редукторного давления и снижения диафрагменного давления.

Пружинное усилие позволяет стабилизировать показатель рабочего давления на выходе до заданных значений. Установка редуктора на вход способствует стабилизации давления в водопроводной системе.

Такое устройство может быть смонтировано на бытовые приборы, неимеющие защиты от высокого водяного давления и обладающие насосом, включение которого может спровоцировать образование гидроудара.

Трудности выбора

При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:

• Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
• Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
• Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
• Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
• Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
• Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.

Виды регуляторов

По особенностям строения и характеру функционирования редукторы подразделяются на следующие типы: поршневые, мембранные, проточные, автоматические и электронные.

Поршневые

Регулировка давления происходит с помощью оснащенного пружиной и уплотнительным кольцом механического поршня, который регулирует размер проходного канала. На одном конце имеется специальный вентиль, с помощью которого можно сжимать или ослаблять пружину, что способствует уменьшению или увеличению напора воды. Поршневые редукторы могут выйти из строя, если в воде имеется мусор. Это является отрицательной стороной этих устройств.

Мембранные

Регуляторы этого типа состоят из пружины и мембраны, помещенной в специальную камеру во избежание засорений. Регулировка давления осуществляется благодаря сокращению или растягиванию пружины, работа которой передается в специальный клапан, отвечающий за размер проходного канала. Из недостатков можно отметить высокую стоимость устройства и сложность установки.

Проточные

Такие редукторы давления долговечны по сравнению с устройствами других типов. Это объясняется отсутствием подвижных элементов внутри регулятора. В устройстве имеется сеть разветвленных канальцев, понижающих давление воды. Проходя через эти каналы, водный поток разделяется на несколько мелких, которые на выходе снова соединяются в один поток, но более медленный. Из недостатков проточных регуляторов давления можно отметить необходимость установки дополнительных регуляторов на выходе.

Автоматические

Регуляторы этого типа представляют собой компактные устройства, главными рабочими элементами в которых являются мембрана и две пружины. Когда в трубопроводе давление воды возрастает, пружины, поддерживающие мембрану, сжимаются. А если вода входит в устройство под меньшим давлением, то пружина ослабевает. Эти воздействия, оказываемые на мембрану, а значит и на пружины, способствуют автоматическому замыканию и размыканию контактов, которые включают и отключают циркуляционный насос.

Автоматический контроллер давления.

Электронные

Такие стабилизаторы имеют электронную схему и дисплей, на котором отображаются все характеристики протекающей воды. Это достигается за счет использования специальных датчиков движения в трубопроводе. Электронный регулятор может как приостановить, так и возобновить работу насосной станции в зависимости от показателей давления. Основными преимуществами таких устройств являются защита малых насосов от срабатывания при отсутствии воды в системе и бесшумность, что позволяет установить такой редуктор в квартире или в частном доме.

Принцип работы и критерии выбора редуктора воды

Редукторы давления воды являются важными приборами для регулировки напора воды в квартире или частном доме

Они позволяют поддерживать стабильный уровень давления, что особенно важно при использовании сантехники и бытовых приборов. При выборе редуктора воды необходимо учитывать ряд критериев, чтобы получить оптимальное устройство для нужных условий

1. Принцип работы: Редуктор давления воды работает по принципу автоматической регуляции давления. Он оснащен специальным клапаном, который автоматически регулирует пропуск и выход давления воды. При возрастании давления в подводящем трубопроводе, клапан сжимается и ограничивает напор воды, поддерживая заданное значение давления. Это позволяет избежать повреждений сантехники и улучшить эксплуатацию приборов в доме.
2. Критерии выбора: При выборе редуктора воды необходимо учитывать несколько критериев, включая максимальное рабочее давление, допустимое перепад давления, производительность и классификацию редуктора. Максимальное рабочее давление определяет предельное значение давления, с которым регулятор справляется. Допустимый перепад давления указывает на разницу давления до и после регулятора. Производительность редуктора воды показывает его способность обеспечивать нужную подачу воды в системе. Классификация редуктора определяет его применение — для квартиры или частного дома.

При выборе редуктора воды для квартиры или частного дома также следует обратить внимание на страну производителя. Российские модели отличаются хорошим качеством и соответствием местным стандартам

Иностранные модели также представляются на рынке, но при их выборе необходимо проверить их совместимость с российскими условиями эксплуатации.

Критерий выбора	Описание
Максимальное рабочее давление	Определяет предельное значение давления, с которым регулятор справляется.
Допустимый перепад давления	Указывает на разницу давления до и после регулятора.
Производительность	Показывает способность регулятора обеспечивать нужную подачу воды в системе.
Классификация	Определяет применение регулятора — для квартиры или частного дома.

В итоге, выбирая редуктор давления воды, нужно учитывать принцип работы, критерии выбора и ориентироваться на лучшие модели на рынке. Это поможет обеспечить стабильное давление воды и улучшить эксплуатацию сантехники и бытовых приборов в вашем доме.

Как выбрать редуктор давления воды

Каковы критерии выбора, какой ограничитель лучше купить? Редукторы давления можно активно использовать практически в любой системе водоснабжения. Однако именно в этом случае возникает вполне закономерный вопрос, как выбрать такое оборудование, каковы критерии выбора, каких ошибок не допустить при выборе такого аппарата? Сразу нужно отметить, что подбирать такое устройство как ограничитель для систем транспортировки жидкости, необходимо с учетом их пропускной способности. В этом случае редукторы следует подбирать, учитывая следующие показатели их пропускной способности:

• Для установки в квартирах подойдут устройства с пропускной способностью до 3 кубических метров в час;
• Для обустройства водоснабжения на коммерческих предприятиях, лучше всего использовать агрегаты с пропускной способностью от 3 до 15 кубических метров в час;
• Для использования на промышленных объектах следует подбирать ограничители, пропускная способность которых соответствует технических характеристикам используемого на предприятии оборудования.

При выборе редуктора также следует обращать внимание на качество его сборки, надежность компании – производителя, материал из которого изготовлен корпус и максимальную пропускную способность подобранного изделия. При этом нужно отметить, что агрегаты, которые устанавливаются на трубопроводы с горячим водоснабжением, должны переносить температуру жидкости вплоть до отметки в 130 градусов по Цельсию

Как выбрать нужный регулятор давления

Несмотря на то, что принцип работы приборов практически идентичен, главный критерий выбора — пропускные характеристики прибора. Чем больше число точек забора воды, тем мощнее устанавливают редуктор.

Для квартиры

Для тех потребителей воды, кто проживает в квартире, основной показатель — уровень перепада жидкости в системе. Напор в централизованном водопроводе регулируют коммунальные службы — он не превышает 7 бар.

Способы регулирования:

• зонирование сети;
• помпы.

Поскольку все основные функции по обеспечению нормальной подачи ресурса и сохранности оборудования взял на себя водоканал, для установки в квартире подойдет любая модель устройства — с сечением дросселя не менее ½ дюйма.

Для частного дома

В частном доме потребление ресурса больше. Если купить слабый прибор, он будет функционировать на пределе заявленных изготовителем, показателей и быстро выйдет из строя. Вы столкнетесь с тем, что напор будет слабым на фоне постоянного шума из кранов.

Хотите избежать неприятных последствий — приобретайте РДВ на ¾ дюйма. Это показатель сечения дросселя — нормативный минимум. Более точно мощность устройства рассчитывают индивидуально — по специальной формуле. С учетом, что скорость потока воды составляет 1 литр в секунду.

Существующие виды регуляторов

В настоящее время существуют три основных вида рассматриваемых приборов:

1. Поршневой – обладает наиболее простой конструкцией и принципом функционирования, базирующимся на работе диффузора с пружиной. Способен эффективно выполнять задачи по стабилизации напора в трубопроводе, однако, потребует дополнительного монтажа фильтров для механической очистки потока;
2. Мембранный – этот редуктор обладает большим уровнем надежности и большей пропускной способностью. Работает на базе мембраны из резины без соприкасающихся металлических частей и элементов;
3. С интегрированным фильтром – его конструкция включает в себя дополнительный контур механической очистки жидкости от мелких фрагментов, металлов и солей, что продлевает эксплуатационный срок как самого устройства, так и защищаемого им оборудования.

Дополнительная классификация РДВ

1. Механические РДВ – являются самыми распространенными, имеют относительно дешевую стоимость и малые габариты. Конструкция включает в себя корпус, пружинный клапан и болт для регулировки, с помощью которого меняется сила сжатия пропускающей мембраны;
2. Автоматические РДВ – являются усовершенствованной вариацией моделей механических и обладают интегрированным выключателем. Их предпочтительнее устанавливать в такие водопроводные сети, в которых напор обеспечивается за счет дополнительного нагнетателя или помпы. При понижении давления до определенного уровня, прибор самостоятельно запускает нагнетатель для повышения водного напора до требуемой отметки;
3. Электронные РДВ – относительно новые модели, являющиеся неким гибридом автоматического регулятора с интегрированной помпой. Для их функционирования  требуется постоянное электропитание, а управление происходит посредством программного обеспечения.

Поршневые

Как уже говорилось выше, поршневые образцы являются самыми распространенными, а основную работу в них выполняет интегрированный подпружиненный поршень. Настройка управляющей пружины производится посредством особого крана, а поршень, в свою очередь, будет до некоторой степени перекрывать магистраль, в случае повышения давления до критического уровня.

К плюсам данных моделей можно отнести:

• Доступность и повсеместную распространенность;
• Простая конструкция вкупе с малыми габаритами (при грамотной эксплуатации) показывает высокие результаты эффективности.

Из минусов можно отметить:

• Имеют малые диапазоны настройки (от 1 до 4,5 атмосфер), но их хватает для домашних сетей;
• Требуют обязательной фильтрации воды, которая проходит через них. Т.е. в потоке не должно присутствовать большого скопления грязи и мелких механических фрагментов, которые могут привести к клину поршня.  Если в доме водопровод не обладает надежной степенью фильтрации, то следует приобретать модель со встроенным фильтром.

Мембранные

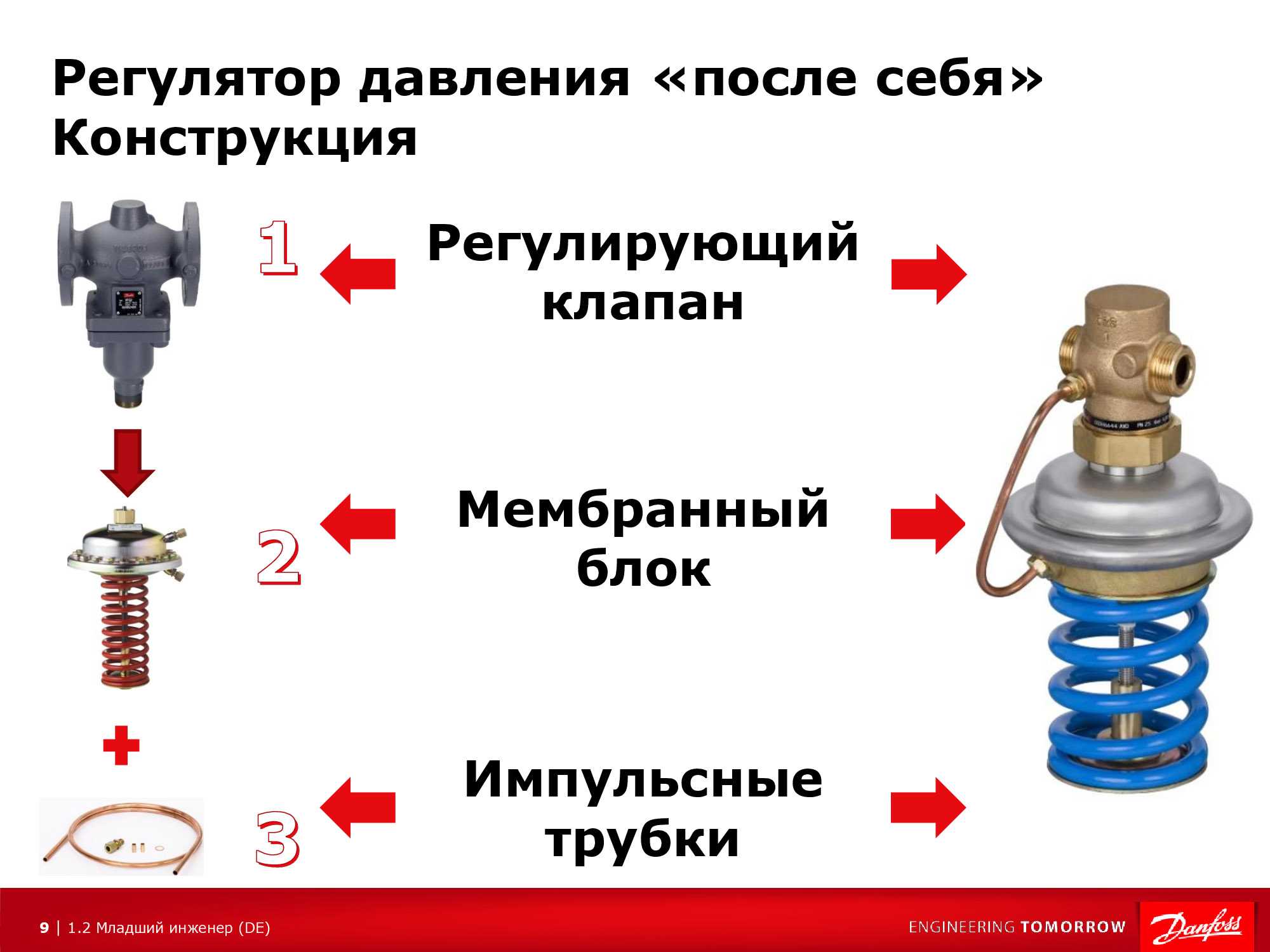

В подобных образцах на перепады давления реагирует особая мембрана, сопряженная с пружиной. Пружина способна расправляться/сжиматься, посредством чего и ограничивается подача потока.

К плюсам данных редукторов можно отнести:

• Наличие герметичной камеры предохраняет конструкцию от загрязнения, поэтому, данное устройство не потребует установки фильтров и сложного технического обслуживания;
• Имеет расширенный диапазон для регулирования (от 0,5 до 7 атмосфер).

Единственным минусом можно обозначить следующее свойство:

Сложность конструкции подобного устройства значительно повышает его цену (почти в 2 раза в сравнении с поршневым).

Подводя итог

В заключение хотелось бы отметить, что качественный регулятор давления в наше время – это необходимость для каждой квартиры или частного дома. А значит, не стоит на этом экономить. Тем более, что стоимость подобных устройств не так уж и велика. Зато в итоге можно получить и долговечность элементов водопровода, и более долгий срок такой техники, как посудомоечная или стиральная машина, фильтров для питьевой воды.

Устройства подобного типа могут быть и такими

Очень надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Если же остались вопросы, мы будем рады на них ответить в обсуждениях к статье. Пишите, критикуйте, делитесь опытом. А напоследок, уже по традиции, небольшой видеоролик по теме:
