3 вида редуктора давления воды. в каких случаях он нужен?

Выбор места для установки редуктора давления воды

В другом материале, рассказывающем о оборудовании которое возможно использовать в домашнем водопроводе, на схематичной картинке было показано что редуктор установлен после счётчика воды и магистрального проточного фильтра тонкой очистки. К нам стали поступать вопросы, почему на картинке редуктор стоит после счётчика, а не перед ним, ссылаясь при этом на Свод Правил о Внутреннем водопроводе и канализации зданий. СП 30.13330.2016 Вот дословный текст этого пункта – Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчётчиком без манометров для контроля за работой и возможности наладки регулятора. Постараемся разобраться страктовкой СП

В данной ситуации, получается что можно поставить редуктор перед счётчиком, но на нём не должно быть манометра и возможности его регулировки, из задающих вопрос, на это почему то никто внимание не обращает. Получается, что к установке перед счётчиком разрешено ставить редуктор, но он не должен иметь манометра, сняв который любой может получить возможность незаконного отбора воды перед счётчиком, а также редуктор не должен иметь возможность его регулировки. Из этого можно сделать вывод, что такой прибор согласно СП устанавливают именно перед счётчиком, и именно в зоне ответственности местной коммунальной службы с одной только целью, ограничить чрезмерный водоразбор в конкретной квартире, поскольку строчки указанные в СП – без манометров для контроля за работой и возможности наладки регулятора -говорят именно об этом

Теперь о другом нюансе, согласно СП , перед редуктором должен стоять фильтр, обратите внимание на то, что некоторые производители редукторов заявляют минимальную пропускную способность необходимого фильтра для защиты редуктора аж в 500 микрон. Теперь представьте, как быстро, эта сеточка будет забиваться при достаточно плохом качестве воды

Из этого можно сделать вывод, что такой прибор согласно СП устанавливают именно перед счётчиком, и именно в зоне ответственности местной коммунальной службы с одной только целью, ограничить чрезмерный водоразбор в конкретной квартире, поскольку строчки указанные в СП – без манометров для контроля за работой и возможности наладки регулятора -говорят именно об этом

И хорошо, если например ваш ЖЭК не пломбирует косые фильтры, тогда, вы все-таки сможете его прочистить своими силами не вызывая их мастера для снятия и последующей установки пломбы. Но всё равно, учитывая маленький полезный объём косого фильтра и мелкую сетку, получается, что подходить к фильтру вам придётся довольно таки часто. Многие скажут, так нужно поставить редуктор с проточным фильтром, и тогда вопрос решён, это опять же хорошо, в том случае, если у вас примут к опломбировке счётчик с установленным перед ним, по сути, прибором позволяющим осуществлять незаконный отбор воды, минуя сам счётчик.

Очень часто случается так, что местный ЖЭК не позволяет перед счётчиком поставить ничего кроме косого фильтра, а некоторые, умудряются его еще и опломбировать.

Вот и напрашивается сам собой ответ, раз редуктор давления необходим для защиты внутреннего водопровода квартиры, то может гораздо проще поставить его в зоне своей ответственности, производить с ним манипуляции когда захочешь, снимать и заменять на новый, кто вам запретит что то менять после счётчика? Ну а перед редуктором, сразу после счётчика и обратного клапана можно поставить магистральный фильтр с мелкой сеткой и прочищать его хоть каждый день. Или поставить редуктор с магистральным фильтром в одном корпусе.

А косой фильтр, расположенный перед счётчиком оставить с крупной сеточкой, которая не будет сильно забиваться, но все-таки сможет защитить счётчик от заклинивания и поломки.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

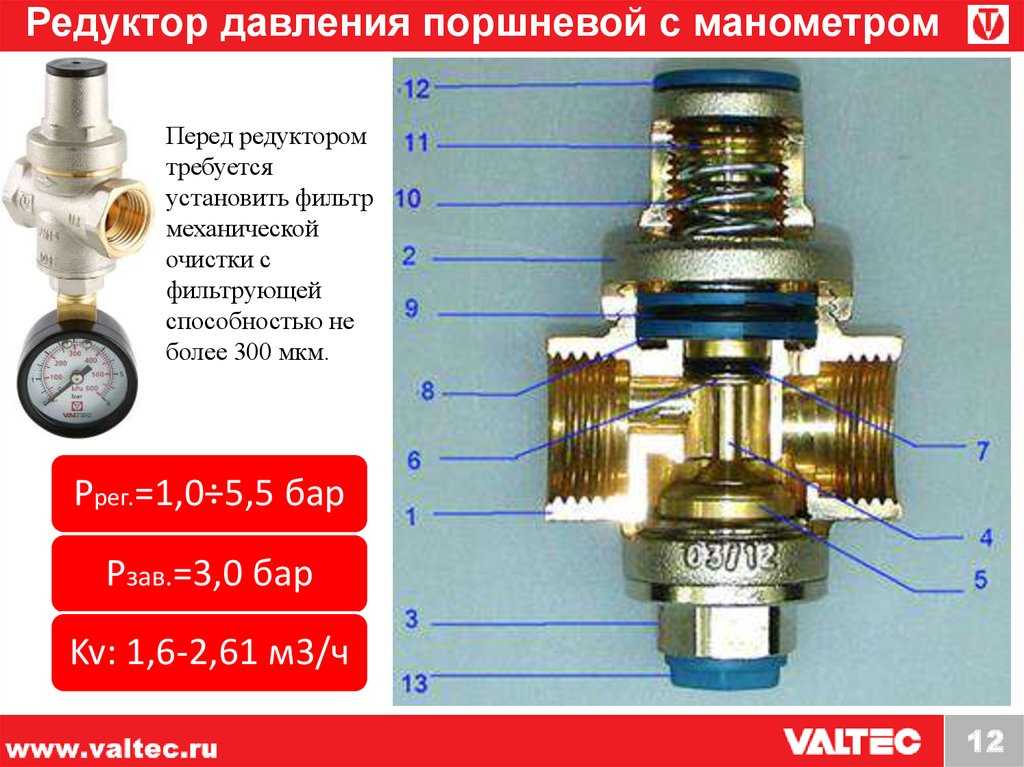

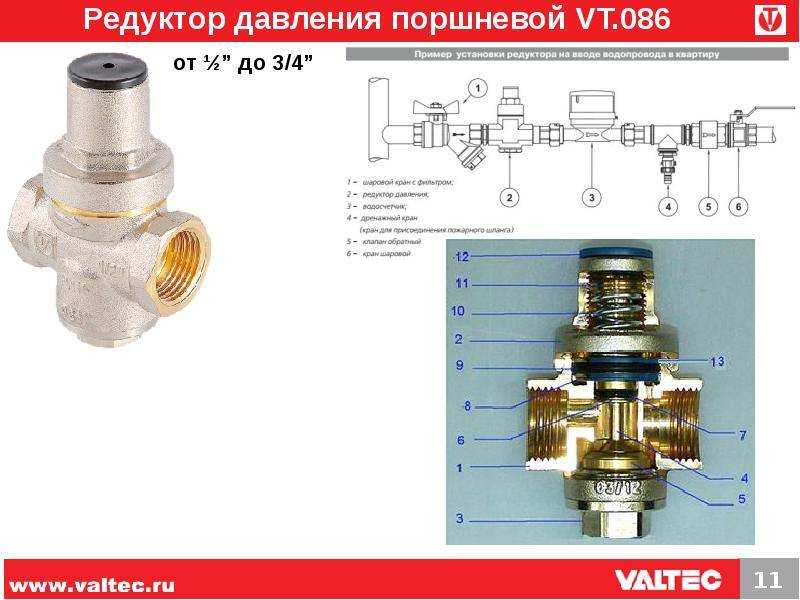

Поршневые

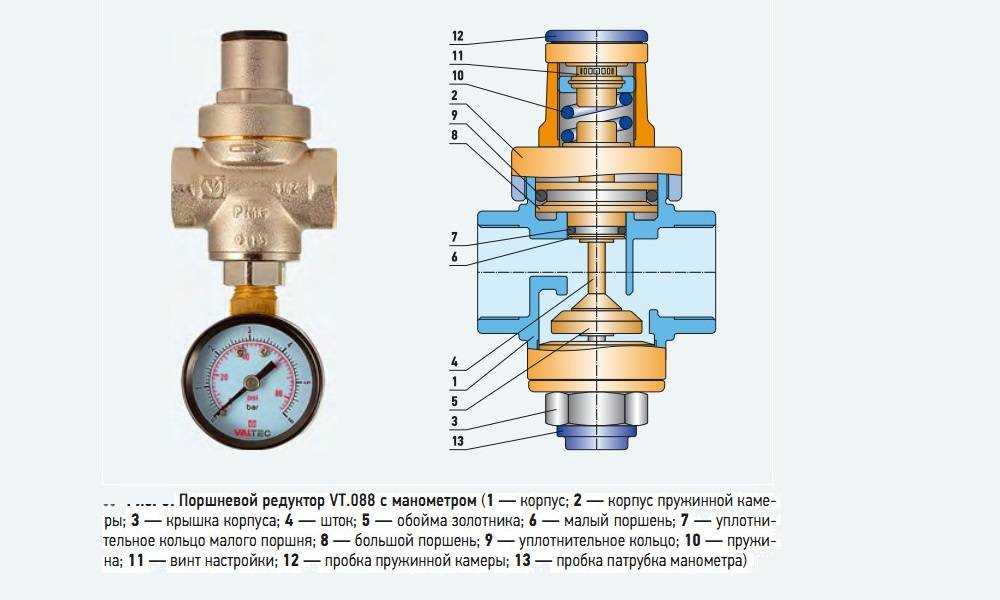

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Параметры регулятора давления

Очень важный параметр. Его значение определяет пиковый суммарный расход для каждой конкретной квартиры. При неправильно выбранном диаметре (слишком большого), клапан просто не будет открываться или откроется на минимальную величину. Напор на выходе будет постоянно проседать.

Условный диаметр	л/сек	м²/час
15	0,5	1,8
20	0,8	2,9
25	1,3	4,7
32	2	7,2
40	2,3	8,3
50	3,6	13

Не нужно сопоставлять диаметр трубопровода и диаметр регулятора. Если они не совпадают, то придётся использовать переходники.

Необходимый перепад.

Разница в показаниях необходима для открытия клапана и не всегда указывается. Может быть, 0,4–0,8 бар; 0,4079–0,8158 кгс/см².

Диапазон регулировки

1–7 бар; 0,1–0,7 МПа; 1,02–7,138 кгс/см².

Максимальное давление на входе

10” 30 бар; 1–3 МПа; 10,2–30,59 кгс/см². Возможность выдерживать высокий напор на входе, по идее должно говорить об отличном качестве клапана. Всё так, но при соблюдении условий. Наличия технического паспорта и указаний в нём параметров изделия.

Максимальная температура среды

40° для холодной и 80° для горячей воды.

Тип соединение

Внешний осмотр изделия даст представление, что и как нужно соединять.

Максимальный коэффициент редукции

У разных моделей бывает 1:8; 1:10; 1:12. Редукция в таких пределах на практике не нужна. Многие производители не рекомендуют устанавливать коэффициент редукции более 2,5.

Отклонения от настроек при резких перепадах

Уровень шума

Повышенный уровень шума, свыше (20 дБ, шёпот) при протекании воды, через регулятор, говорит о кавитации жидкости. Повышенной скорости потока, а значит о неправильной настройке прибора.

Редукционные клапаны могут иметь целый ряд дополнительных опций. Наличие патрубка для установки манометра. Встраиваемый фильтр, который позволяет модифицировать редуктор в комбинированный фильтр с обратной промывкой (Honeywell D06FH).

Куда устанавливать редуктор

Редуктор устанавливается после фильтра грубой очистки (грязевика). Хорошо, если вода после грязевика, будет проходить через дополнительный фильтр с обратной промывкой. Размеры ячейки сетки фильтра не должны превышать 100-200 мкм. Многие производители регуляторов специально оговаривают этот момент.

После редуктора устанавливается счётчик воды. Много источников указывают устанавливать водомер перед редукционным клапаном. Теоретически такие рекомендации вполне обоснованы, водомер СВ-15 способен держать 1,6 МПа; 16 бар;16,32 кгc/см². Но теоретические доводы не всегда работают. Если вы видели “плачущий” водяной счётчик, защитное стекло которого, с внутренней стороны, покрывает множество мелких капелек, то вы поймёте меня.

Другие моменты монтажа не столь важны. Например, установка вентилей до и после прибора, для отсечения части оборудования на время обслуживания. Устройство обводного канала.

Как произвести начальную регулировку

Самостоятельная настройка выходного давления, нужна не всегда, новые приборы имеют заводскую настройку, значения которой указаны в техническом паспорте. Но, если произвести настройку на другое значение всё-таки нужно, то регулировка производится при минимальном расходе воды. Перед этим нужно стравить воздух, пропустив воду из всех кранов. После, закрываем все водоразборные краны, кроме одного, открытого на величину при которой изливается струйка уже не разделённая на капли. Конечно, не обойтись без манометра. Прибор при отсутствии патрубка на корпусе регулятора, монтируется с помощью тройника, после редуктора.

Компенсатор гидроударов для внутренних систем водоснабжения

Прибор (FAR FA 2895 12) работает по принципу редуктора, но нечего не регулирует, и применяется там, где использовать регулятор нельзя. Когда напор в пределах нормы, но гидроудары не исключены. Максимальное давление, при котором прибор способен выстоять, может достигать 50 бар; 5 МПа; 50,99 кгс/см². Устанавливается компенсатор в отличие от редуктора на конце трубы ближе к потребителям, но такой способ слишком расточителен. Оптимально, устанавливать компенсатор на коллекторах.

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

заборный водопровод;
реле-регулятор;
манометр;
подающий трубопровод;
гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

фильтры грубой и тонкой очистки;
обратные клапаны;
запорная арматура.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Классификация по различным параметрам

Современные модели регуляторов давления воды, устанавливаемых в квартирах, классифицируются по нескольким параметрам.

Производительность бытовых приборов составляет около 3 кубометров за час.

Выбирая модель регулятора, следует, в первую очередь, обращать внимание на этот параметр. По данному критерию устройства для регулировки водного давления подразделяются на бытовые, коммерческие и промышленные. У коммерческого оборудования производительность находится в пределах 3-15 кубометров

У промышленных приборов этот показатель еще больше

У коммерческого оборудования производительность находится в пределах 3-15 кубометров. У промышленных приборов этот показатель еще больше.

По типу подключения редукторы делятся на резьбовые и фланцевые. Первые применяются для трубопроводов диаметром два дюйма, а вторые для более объемных систем.

Еще один критерий, на который нужно обращать внимание при выборе – регулирующий диапазон. В продаже представлены модели с большим регулировочным интервалом (от 1,5 до 12 бар) и филигранно настраиваемые устройства (от 0,5 до 2 бар)

Немаловажное значение имеет и параметр максимального входного давления

Выпускаются устройства для комплектации водопроводных систем с уровнем давления максимум в 16 бар с большей мощностью, выдерживающие около 25 бар

Немаловажное значение имеет и параметр максимального входного давления. Выпускаются устройства для комплектации водопроводных систем с уровнем давления максимум в 16 бар с большей мощностью, выдерживающие около 25 бар. Подразделяются регуляторы и по предельному рабочему температурному режиму

Для водоснабжения холодной водой приобретают с придельным показателем в 40 градусов. Для снабжения горячей водой используют модели, выдерживающие температуру в 70 градусов

Подразделяются регуляторы и по предельному рабочему температурному режиму. Для водоснабжения холодной водой приобретают с придельным показателем в 40 градусов. Для снабжения горячей водой используют модели, выдерживающие температуру в 70 градусов.

Как устанавливать и регулировать

Установить редуктор давления может сантехник из коммунальной службы. Для тех, кто любит в своём доме делать все своими руками, кратко опишем принцип монтажа прибора. Для этого нам потребуется:

сам регулятор давления,
шаровой кран (нужное количество индивидуально),
фильтр жёсткой очистки,
разводные и газовые ключи,
фум-лента или пакля для уплотнения резьбы.

Установка редуктора давления воды такая же, как и монтаж счётчика на воду. Производители советуют ставить изделия на участках трубопровода, которые расположены горизонтально. Если это невозможно, то допускается и вертикальная установка.

Обязательно нужно перекрыть воду в квартире.
При надобности поставьте входной вентиль и подключите к нему фильтр грубой очистки.
Установите редуктор воды с манометром в таком положении, при котором вам будут доступны показания на манометре.
Подсоедините шаровой кран к РДВ.

Обязательно следует герметизировать все соединения. Лучше всего для этого подойдёт сантехнический лён (пакля).

Чтобы настроить редуктор давления, следует подать на него воду, при этом закрыть кран на входе. Отвёрткой или ключом вертите винт регулировки, при этом контролируйте показатели на манометре. Лучшим уровнем будет 3 атмосферы. Если приобретённый вами прибор будет без манометра, останется надеяться на заводские настройки, которые показаны в паспорте на прибор.

Инструкция по очистке регулятора давления

Профилактику изделия делают двумя способами:

снимают прибор и демонтируют сердцевину;
полностью извлекают регулятор.

Пошаговая инструкция без снятия устройства:

снимите верхнюю крышку и если есть, нижнюю дополнительную;
вытащите начинку РДВ;
удалите загрязнения;
очистите уплотнители, старые — замените;
промойте все элементы теплой водой;
выполните монтаж конструкции в обратной последовательности.

Пошаговая инструкция со снятием прибора:

найдите на изделии стрелку движения напора;
выведите патрубок;
скрутите с трубы изделие;
прочистите комплектующие по схеме выше;
если на металлических элементах появилась ржавчина, удалите ее;
вытрите детали насухо;
соберите устройство и установите на исходное место.

Регулировка давления воды в системе водоснабжения: редукторы и их органы управления

Как отрегулировать редуктор давления воды? На самом деле это несложно, особенно на бытовых устройствах, не требующих установки обоих пределов (верхнего и нижнего). Вообще, первичная регулировка регуляторов давления воды производится на заводе, но это касается реле для насосной станции частного дома.

Для бытовых дело обстоит иначе. Но, по сути, тут все еще проще. Но корпусе каждого из приборов есть специальный винт, а также отмечено направление для увеличения или уменьшения давления.

Таким образом справиться с такой работой, как регулировка редуктора давления воды в квартире, сможет даже школьник. Что же касается более подробных инструкций, то подробный алгоритм выполняемых действий был описан в одной из наших предыдущих статей.

Как установить

Журнал «Мисс Чистота» настоятельно рекомендует доверить любые работы с трубами, особенно со стояками специалистам. Они проведут установку качественно и быстро.

Общие правила:

амортизатор устанавливается на определённой длине трубы (например, под потолком каждого нечётного этажа);
лучший вариант — когда компенсатор стоит перед вентилем, краном, клапаном бытовой техники, кранов и др. потребителями;
допустимо также располагать компенсатор после отводов коллектора (т. е. после обратных клапанов) в квартире (см. ниже фото из блога С. Савицкого «Идеи для ремонта»);
если размещается редуктор, компенсатор следует после него;
компенсатор обязательно располагается непосредственно на трубе или на угловом переходе, а не на её тупиковом отводке (см. фото ниже);
шунт устанавливается строго по направлению тока воды;
регулятор или клапан ставится у контроллера и подключается к нему.

Хорошо, разобрались с трубами и стояками. А что делать, если в доме стоит электрический накопительный водонагреватель или газовая «колонка»? Первые, как правило, оборудованы собственными защитными клапанами. В случае же «колонки» или любого другого проточного водонагревателя компенсатор нужно размещать после агрегата — это продлит жизнь его шлангам и сальникам.
