Скважинный насос беламос: обзор модели

Конструктивные особенности скважинных погружных электронасосов Беламос TF 3

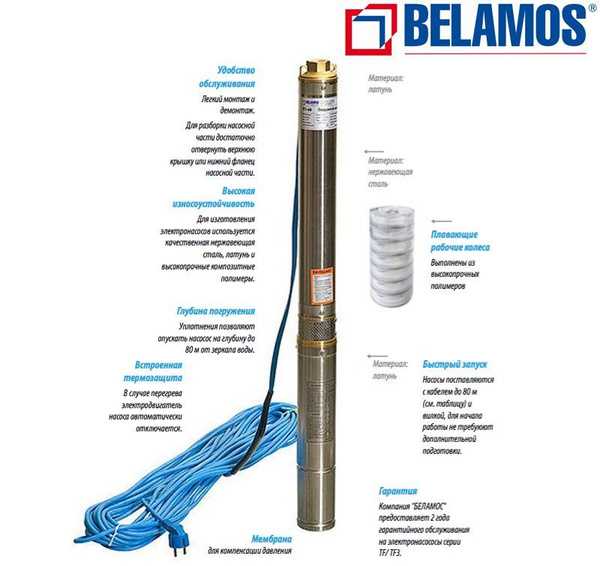

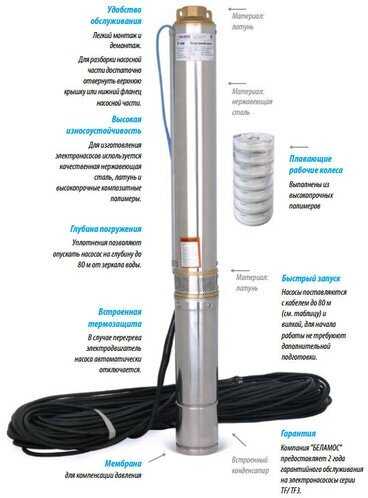

Обзор модели «Беламос Тайфун TF3-80»

Все насосы «Беламос» оснащены механическим уплотнителем под названием керамика-график. Корпусы их выполнены из нержавейки, имеется обратный клапан. С целью охлаждения заливается вазелиновым маслом, которое можно заменить на льняное. Кроме того, конструкция имеет защиту термическую и по превышению тока.

Ключевые характеристики насосов этой модели таковы:

• Наличие встроенного обратного клапана, который оснащён пружиной на основе нержавейки.
• Большое количество ступеней, особый материал и форма лопаток способны обеспечить стабильный напор при масштабном расходе жидкости.
• Легко разбирать и собирать с целью чистки насосной части агрегата самостоятельно. Для этого нужно просто отвернуть верхнюю крышку или нижний фланец.
• Наличие кабеля и вилки с заземляющим контактом.

Характеристики дренажных образцов

Насосы «Беламос» этого типа по своему принципу работы напоминают погружные. Но они разные в плане своего назначения. Дренажные конструкции используют для откачки грязной воды, септика, канализации, колодца или отстойника. Они нагнетают жидкость, но крыльчатка у них более мощная и каналы крупные. Фильтр на входном отверстии удаляет крупнейшие части мусора, а всё остальное проходит сквозь шланг, чтобы выйти наружу. Дренажный насос «Беламос» может подавать жидкость на уровень от 5 до 15 метров. Сделан он из прочного пластикового материала, диаметр конструкции в два раза меньше высоты.

Общие характеристики бренда «Беламос»

Насосы, отзывы о которых можно найти как хорошие, так и плохие, отличаются оптимальным соотношением цены и качества. В этом и заключается их основной плюс: в случае поломки конструкцию можно сменить новой, и это не ударит сильно по кошельку покупателя. Многие пользователи жалуются на непродуманную деталь конструкции насосов этой марки, а именно на единственную защиту по перегреву. В ней отсутствует плавный пуск и регулировка частоты вращений. Чтобы не допустить пожара при заклинивании конструкции, насос нужно ставить на отдельный ток-автомат, что подбирается в зависимости от мощности двигателя. Да и при попадании песка конструкция даёт сбои.

Но с другой стороны, как уже упоминалось, капсулу можно легко почистить своими руками. А вот сальники, подшипники или крыльчатки придётся менять на новые. Починить винты или двигатель без помощи специалиста уже не получится. Если речь идёт о насосе дренажного типа, то его чистка будет более длительной и ей потребуется уделить больше внимания. Нельзя сказать, что изделия этой марки – идеальны. Но удовлетворить базовые потребности дачника они вполне в состоянии за «вменяемые» деньги.

Источник статьи: http://fb.ru/article/242940/nasosyi-belamos-vidyi-opisanie-harakteristiki

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

• высокая (более 50%) концентрация взвешенных частиц в воде;
• работа «всухую», когда аппарат функционирует, не касаясь воды;
• перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
• некачественно закрепленные кабельные соединения;
• трос агрегата, не корректно прикрепленный в области оголовка скважины;
• подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

Теперь о самой частой проблеме: блок электродвигателя

Проверка

Помещаю блок в ведро с холодной водой или со снегом и подаю электропитание.

Если вал не вращается, а мотор гудит, то надо попробовать дать ему первоначальное вращение рукой и если вал начинает крутиться, то могут быть 2 причины поломки.

Вот они: сгорела одна из обмоток (стартовая) электродвигателя или вышел из строя пусковой конденсатор .

Разбираем блок электродвигателя — начинаем с нижней части:

Пассатижами снимаем стопорное кольцо крышки, а шлицевой отвёрткой цепляем саму крышку.

Извлекаем резиновую мембрану и осторожно сливаем масло в чистую сухую ёмкость

Проверяем масло на цвет и запах

Если масло прозрачное и без запаха, значит дело в пусковом конденсаторе и требуется его замена.

Стоит обратить внимание на контакты (скрутки) соединения конденсатора , в моём случае причиной служили именно они. Сборка производится в обратном порядке

Сборка производится в обратном порядке.

Надеюсь, что эта статья была для вас полезна. Подписывайтесь на канал , чтобы не пропустить следующие статьи про ремонт оборудования своими руками .

Источник статьи: http://zen.yandex.ru/media/buildandrepairs/kak-otremontirovat-nasos-dlia-skvajiny-svoimi-rukami-5ca74f77ed96b300b4738aac

Особенности дренажных насосов «Беламос» на примере моделей OMEGA

Конструкции этого типа используются при откачке жидкости из водоёмов, колодцев, искусственных резервуаров и т. д. Их широко используют в поливных системах, а также при орошении и снижении уровня грунтовых вод. Насосы дренажного типа рассчитаны на перекачивание жидкости, которая может содержать механические примеси в размере до 5 процентов от своего общего объёма.

• Электрический двигатель оснащён пусковым встроенным конденсатором, а также термозащитой, которая не допускает перегрузок.
• Корпус изделия изготовлен из прочного пластика, стойкого к механическим воздействиям.
• Уплотнители вала двигателя – керамика-графит.
• Наличие сетевого кабеля с евровилкой длиной в 10 метров.
• Присутствует в комплектации поплавок-выключатель, с помощью которого можно регулировать положение насоса в зависимости от уровня воды. Это позволит работать ему в автоматическом режиме и обеспечит надёжную защиту при отсутствии жидкости.
• Наличие штуцера, с помощью которого присоединяются шланги на 1 и 1,4 дюйма.
• Модель идёт в комплекте с коннектором универсального типа и загнутой телескопической трубой.
• Насос имеет компактные габариты.

Безопасность применения изделия гарантируется встроенной в него термозащитой и классом изоляции типа B.

Монтаж и подключение

Подключение и установка насоса Беламос почти ничем не отличается от монтажа иных скважинных аппаратов. Работы выполняют в несколько этапов:

Установка грубого фильтра на входящий патрубок (при желании).
К выходному отверстию при помощи штуцеров крепят шланг и снабжают его обратным клапаном. Примерно на высоте 1 м от корпуса насоса.
Все соединения делают герметичными.
К проушине на корпусе устройства крепят страховочный трос. Желательно нейлоновый прочный, а не стальной. Последний может проржаветь и оборваться.
Параллельно тросу на земле укладывают нужный метраж электрокабеля и шланга для подъема воды.
Чтобы они не болтались в скважине хаотично, желательно скрепить все три элемента обычными строительными хомутами с шагом 1 м. Хвостики креплений лучше максимально обрезать

Важно следить, чтобы не было сильного натяжения кабеля, троса или чрезмерного их провисания.
Теперь можно опускать насос на заданную глубину. Как только он достигнет нужной отметки, страховочный трос фиксируют на раму в оголовке скважины.

Остаётся подключить устройство к сети. Если вода подается без перебоев, значит все сделано правильно.

Как разобрать погружной насос: популярные поломки + детальная инструкция по разборке

Собственная скважина на участке позволяет пользоваться проточной водой без каких-либо ограничений — не нужно выбирать определенное время, чтобы постирать, принять ванну, вымыть машину или полить клумбы возле дома. Согласитесь, здорово, когда вода всегда течет из крана без перебоев и нет графика подачи/внеплановых отключений.

Проблемы с подачей воды могут возникнуть, если сломается насос. Зная, как разобрать погружной насос, можно самостоятельно выявить неисправности и устранить их в домашних условиях. О том, как правильно диагностировать поломку мы поговорим в этом материале. Также детально рассмотрим инструкцию по разборке насоса своими руками, снабдив статью пошаговыми фото и полезными видеорекомендациями.

Технические характеристики

Так, насосы SP оснащены червячным ротором и отличаются малой производительностью, которая колеблется в пределах порядка 2-2,5 кубического метра жидкости, перекачиваемой в течение часа. Также есть модели на 3 и 4 дюйма по диаметру в зависимости от скважины. Двигатель является однофазным. Характеристики насосов одного и того же типа могут несколько отличаться. Дело в том, что компания постоянно совершенствует качество продукции.

А вот конструкции ТМ – вихревые. У них крыльчатка сделана из латуни. Производительность их составляет порядка 2-2,5 кубометра в час, напор – 55-100 метров соответственно. Насосы «Беламос» этого типа имеют 4-дюймовый диаметр, оснащены однофазным двигателем, внутри которого размещены конденсаторы. Модели серии TF созданы на основе плавающих полимерных колёс. Их производительность составляет до 5 кубометров воды в час, а её напор – 42-195 метров. Конструкция оснащена однофазным двигателем с конденсатором.

Обзор моделей Беламос

Погружные глубинные агрегаты Belamos представлены в нескольких основных сериях. Для каждой из них предусмотрена своя линейка. По одной разновидности затем выпускаются несколько моделей агрегатов, различающихся техническими характеристиками (производительность, напор, мощность, глубина подъема воды).

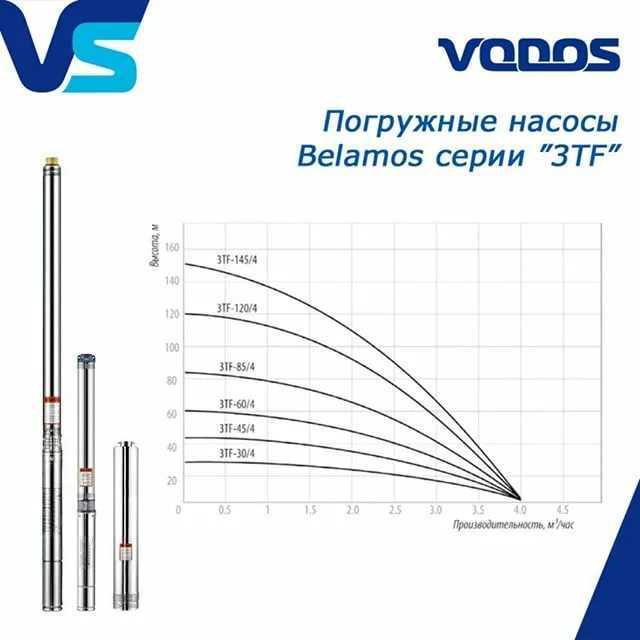

• Серия TF. Агрегаты оснащены плавающим рабочим полимерным колесом. Напор этих устройств варьируется в диапазоне 42-195 м. Производительность — 2,7-5 м3/час. Диаметр колбы устройства 3 и 4 дюйма (96-110 мм). Температура перекачиваемой воды 0-+40 градусов. Для насосов серии TF допустимо содержание песчаных примесей в воде не более 150 гр/м3. Самые популярные модели серии — TF-60, TF-80, TF-150. Самым узким из представленных модификаций является насос TF3. Его корпус имеет диаметр всего 75 мм. При этом он способен качать воду с небольшим количеством примесей — 180 гр/м3. Из модельного ряда особенно выделяют устройства TF 3 40, TF 3 60, TF 3 110.

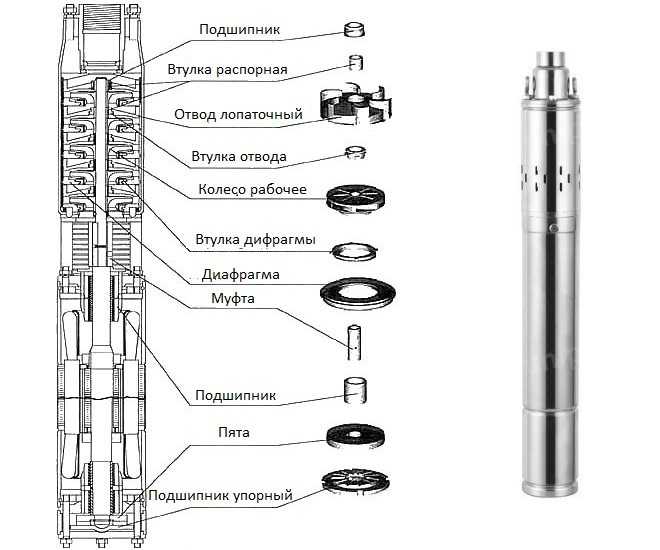

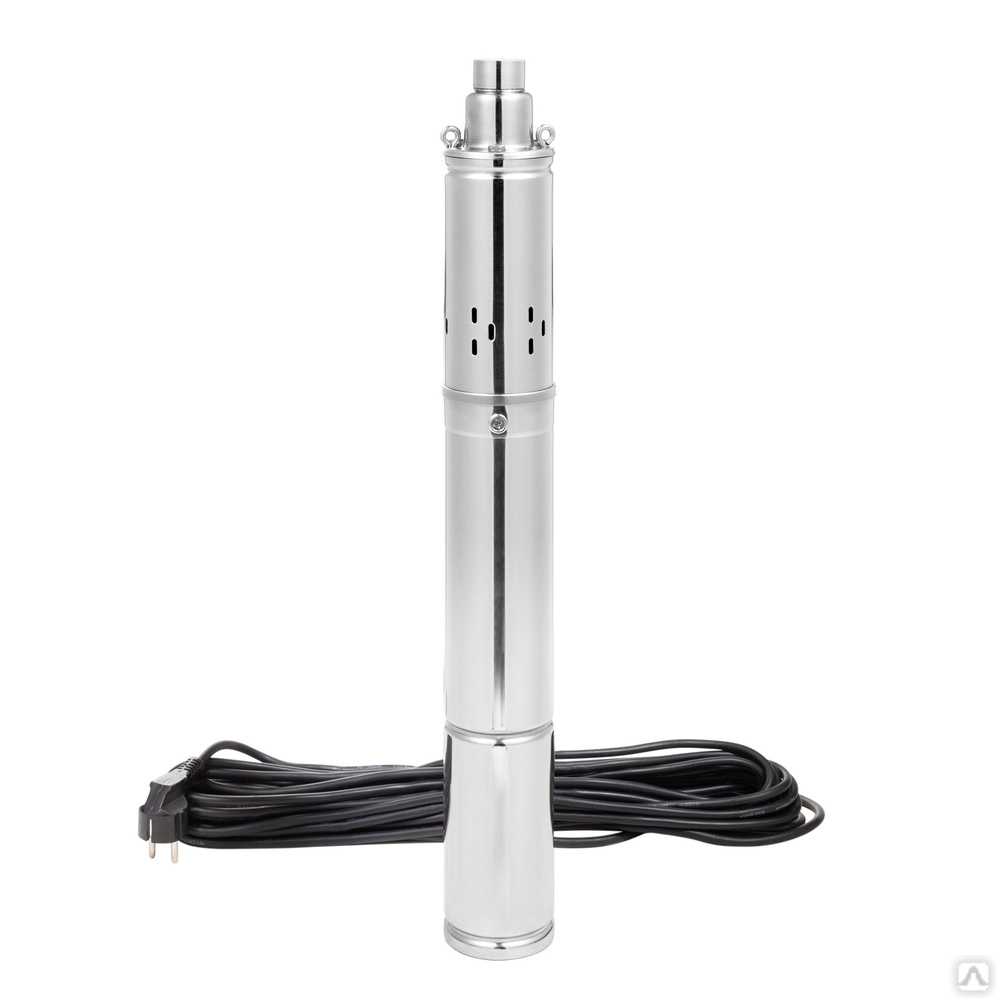

• Серия SP. Эти погружные агрегаты имеют винт Архимеда в качестве рабочего колеса. Производительность установок — 1,7-2,5 м3/час. Диаметр корпуса — 3 и 4 дюйма.
• Серия TM. Диаметр колбы 96 мм. Производительность — 1,9-2,5 м3/час. Оптимальный напор — 55-100 м. Мощность — 900-1300 Вт.
• Серия TS. Это самые производительные устройства для скважины. Они способны подавать от 11 до 18 м3/час. Напор — 100-260 м. Трехфазное питание требует потребления 7,5 кВт/час. Лопасти рабочего колеса выполнены из стали-нержавейки.

Особенности погружных насосов

Конструкция скважинного типа способна качать воду на специальную систему. Она имеет стационарное строение. Погружной насос «Беламос» включает в себя специальные крыльчатки для нагнетания жидкости и её подачи на шланг с обратным клапаном. Благодаря этому вода будет подаваться как можно выше. Скважинный насос «Беламос» производится на основе нержавеющей стали высокого качества и пластика, оснащённого термозащитой.

Внешне конструкция напоминает продолговатую капсулу. Название она получила по причине того, что воду выкачивает прямо из скважины и находится там всё время. Ключевое преимущество продукции «Беламос» – это малый диаметр. Ведь, как известно, большинство скважин не слишком широкие. Также образец даёт хороший напор при относительно небольших физических нагрузках. Скважинный насос «Беламос» не имеет проблем с понижением такта или сухим ходом. Обслуживать его будет несложно, поскольку он все время находится внутри.

Как выбрать насос

Чтобы купить оптимальную модель глубинного аппарата, важно знать такие параметры скважины:

Производительность. При покупке насоса она не должна быть ниже, чем указано в технических характеристиках к аппарату. Иначе устройство будет быстро осушать источник, что приводит к риску его работы вхолостую.
Диаметр шахты скважины. Важен, так как гильза насоса может не войти в ствол. Желательно, чтобы сечение колбы было хотя бы на 5-10 мм меньше диаметра источника. Тогда есть возможность надеть на неё плотное резиновое кольцо, защищающее обсадную трубу от механического воздействия стального корпуса.
Глубина зеркала воды и шахты скважины. Нужна для того, чтобы вычислить необходимый напор для покупаемого оборудования

Важно учесть, что каждые 10 м горизонтального участка трубопровода равны 1 м напора. Тот в свою очередь высчитывается от точки предполагаемого погружения до самого дальнего сантехнического прибора в доме

Нужно сложить все вертикальные и горизонтальные участки магистрали в метрах.
Мощность. Здесь каждый из мастеров подбирает устройство по своим возможностям. Кто-то может позволить себе более производительный агрегат. А кому-то по карману скромные модели.

Обзор моделей Беламос

Погружные глубинные агрегаты Belamos представлены в нескольких основных сериях. Для каждой из них предусмотрена своя линейка. По одной разновидности затем выпускаются несколько моделей агрегатов, различающихся техническими характеристиками (производительность, напор, мощность, глубина подъема воды).

• Серия TF. Агрегаты оснащены плавающим рабочим полимерным колесом. Напор этих устройств варьируется в диапазоне 42-195 м. Производительность — 2,7-5 м3/час. Диаметр колбы устройства 3 и 4 дюйма (96-110 мм). Температура перекачиваемой воды 0-+40 градусов. Для насосов серии TF допустимо содержание песчаных примесей в воде не более 150 гр/м3. Самые популярные модели серии — TF-60, TF-80, TF-150. Самым узким из представленных модификаций является насос TF3. Его корпус имеет диаметр всего 75 мм. При этом он способен качать воду с небольшим количеством примесей — 180 гр/м3. Из модельного ряда особенно выделяют устройства TF 3 40, TF 3 60, TF 3 110.
• Серия SP. Эти погружные агрегаты имеют винт Архимеда в качестве рабочего колеса. Производительность установок — 1,7-2,5 м3/час. Диаметр корпуса — 3 и 4 дюйма.
• Серия TM. Диаметр колбы 96 мм. Производительность — 1,9-2,5 м3/час. Оптимальный напор — 55-100 м. Мощность — 900-1300 Вт.
• Серия TS. Это самые производительные устройства для скважины. Они способны подавать от 11 до 18 м3/час. Напор — 100-260 м. Трехфазное питание требует потребления 7,5 кВт/час. Лопасти рабочего колеса выполнены из стали-нержавейки.

Виды насосов для организации водоснабжения из скважин

Устройства для перекачки воды компании Беламос способны осуществить подъем воды из скважин довольно большой глубины и разного диаметра – это возможно из-за использования различной конструкции в широком модельном ряду насосов. Есть образцы для применения в бытовых целях, которые используются при создании локальной системы водоснабжения частных домов, наряду с этим компания производит промышленные агрегаты для перекачки больших объемов жидкости.

Скважинный насос Belamos

Естественно, что выбор того или иного насоса зависит от характеристик источника воды:

• Диаметр скважины.
• Глубина, которая определяется уровнем расположения грунтовых вод.
• Производительность, измеряемая способностью скважины отдать необходимое количество воды за определенное время.

Насосы компании «Беламос» в соответствии с конструкцией и принципом работы разделяются на три основные группы:

1. Агрегаты центробежного типа, принципом работы которых является вращение рабочих колес внутри корпуса, из-за чего возникающая центробежная сила перекачивает воду. Данные устройства подходят практически ко всем видам скважин, поэтому они используются часто.
2. Вихревые насосы – в них заложен принцип образования вихревого потока жидкости, которое получается вращением крыльчатки, расположенной на роторе механизма. В закрытых источниках питьевой воды подобные устройства используются довольно широко, так как в воде очень мало посторонних частиц и примесей. Если это условие не соблюдается, то крыльчатка может получить повреждения.

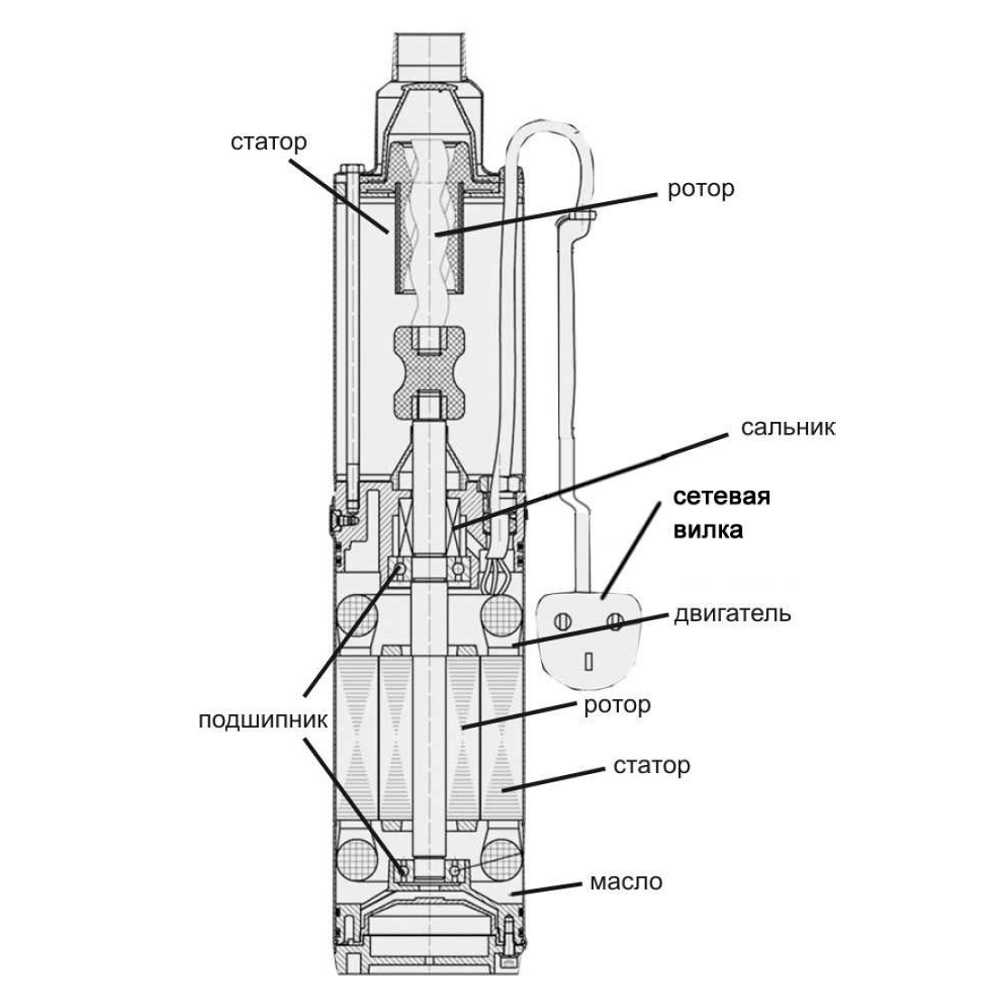

3. Насосы винтового типа характеризуются вращением ротора внутри неподвижного статора агрегата – за счет создаваемого разряжения происходит движение жидкости. Однако такие устройства обладают небольшой производительностью и применяются в источниках с небольшим уровнем воды.

Классификация продукции

«Беламос» – насосы, отзывы о которых в основном положительные. Пользователи выбирают эту марку благодаря высокому качеству конструкций и доступной цене. Насосы «Беламос» направлены на бытовое использование на дачах и в загородных домах. Чаще всего в таких домовладениях отсутствуют центральная система подачи воды, канализация и отопление, поэтому удовлетворение всех необходимых потребностей люди должны организовывать самостоятельно. А без насосов это сделать просто невозможно. Они отличаются по типу работы и конструкции. Существуют три основных категории насосов, которые, в свою очередь, имеют подвиды. Это скважинные, циркуляционные и дренажные устройства.

Как отремонтировать насос для скважины своими руками

Принцип работы и конструкция многих марок насосов похожи. Популярны для забора воды погружные скважинные насосы марки BELAMOS, которые отличаются не высокой ценой и оптимальными эксплуатационными характеристиками.

Часто с насосами этой марки (например серии TF) бывает такой случай — он гудит, но не работает и не качает воду.

Для этого снимаем защитную сетку в середине насоса и вручную проверяем вращение вала под ней.

Если вал не крутится, значит необходимо разделить насос на две части , чтобы выяснить, какая из них вышла из строя. Что бы это сделать надо открутить 4 гайки крепления фланца и 4 винта крепления кабеля питания.

Вручную проверяем вращение насосной части , если он не вращается, значит его заклинило и требуется её разборка.
