Чем полимерные люки лучше чугунных, а полимерпесчаные колодцы

Введение

Введение В стандарте приведены типы люков, прочностные нагрузки, которые должны выдерживать люки и места установки, идентичные европейскому стандарту: люк Л — классу А15; люк С — классу В125 и т.д. Эта связь отражена в условном обозначении люков и дождеприемников: люк Л (А15); дождеприемник ДМ1 (С250). Размеры пазов решетки дождеприемника и их расположение по отношению к бордюрному камню гармонизированы со стандартом EN 124-1994.В разработке принимали участие: М.Ю.Смирнов, С.В.Цыганков (ОАО «Кировский завод», Калужская обл.), В.А.Глухарев и В.П.Бовбель (Госстрой России), Л.С.Васильева (ГП ЦНС), Ю.М.Соснер.

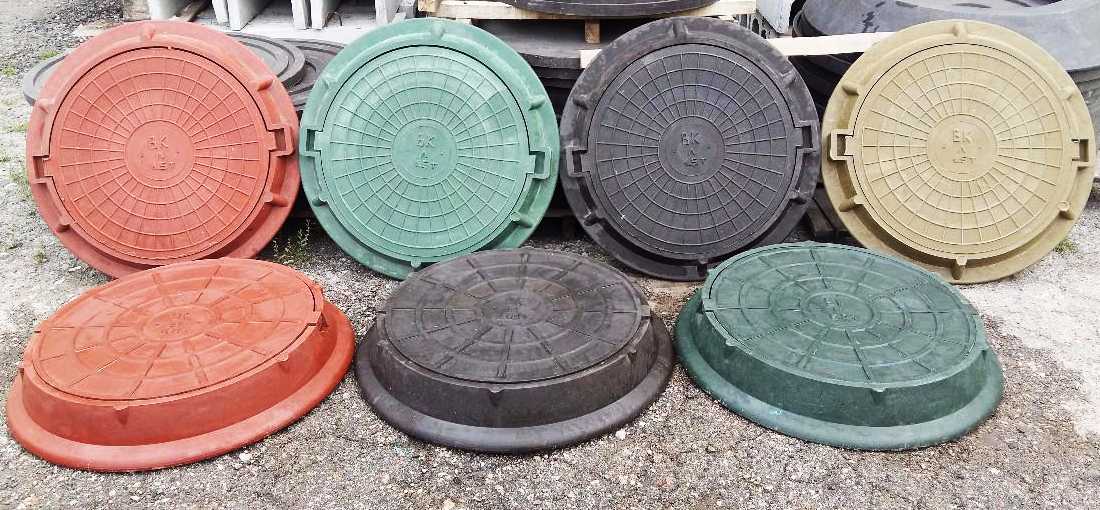

Цена и цветовая палитра

Благодаря стандартным размерам пластиковый канализационный люк люди могут приобрести даже на свой загородный участок. Ведь цена такого изделия невелика, а надобность в том, чтобы сделать ревизионный колодец на автономной канализации, велика. Для этого и крышки на такой колодец производятся в нескольких цветовых вариантах:

• зелёные;
• серые;
• коричневые;
• чёрные.

В заключение можно сказать, что современные люки весьма привлекательны с эстетической стороны. В зависимости от почвы можно выбрать чёрный или коричневый люк, если он расположен на открытом грунте. Для газонов подойдёт зелёный, для бетонных дорожек – серый.

Разновидности

Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.

Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.

Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.

Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.

Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Преимущества сенсорного крана для воды: выбираем электронный смеситель

Внешний декор люков

Внешне люки выглядят очень красиво. Можно выбрать изделие на любой вкус. Люки выпускают разного цвета, можно подобрать люк под ландшафтный дизайн, либо замаскировать деталь. На люках отличаются рисунки, шрифт маркировки. По ГОСТ декор крышки может отличаться по желанию производителя, поэтому на рынке можно встретить большой выбор различных люков.

Все люки благодаря полимерному материалу выдерживают высокие температурные режимы, они не выгорают под солнцем, изделия не рассыхаются, не расслаиваются. Эти свойства влияют на сохранение внешнего вида изделий в течение многих лет.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Типы канализационных колодцев

1. Смотровой — используется для контроля состояния системы, а также очистки канализации. Устанавливается: в местах поворотов и ответвлений трубопровода; в случае изменения диаметра и уклона канализационных труб; на прямых участках.
2. Фильтрационные — для очистки сточных вод.
3. Поворотные — устанавливаются в местах поворотов труб, что позволяет избежать засоров.
4. Перепадные — устанавливаются при больших перепадах уровня между трубами.
5. Накопительные— герметичные емкости для накопления сточных вод. Очищаются с помощью насоса или ассенизаторская машины.

Главное предназначение канализационных люков — это предотвращение травматизма, несчастных случаев и попадания мусора внутрь. Также, при необходимости, служат для свободного доступа к подземным коммуникациям, с целью контроля или ремонта.

В целях безопасности, канализационный колодец обязательно должен закрываться. Формы люков выпускаются квадратные, овальные, прямоугольные, выпуклые, плоские. Вогнутых не бывает. Чаще всего встречаются круглые. При любом положении, круглая крышка не провалится внутрь. Также немаловажным есть удобство транспортировки — можно перекатить.

В некоторых американских городах встречаются треугольные люки, указывающие направление воды в канализации. Но из-за недостаточной их безопасности, постепенно заменяются на обычные.

Канализационные люки, как правило, имеют большой вес, от 50 кг и выше. Это необходимо для предотвращения самооткрытия люка на проезжей части. Все люки, без исключения, имеют ребристую поверхность, для большего сцепления с поверхностью подошв обуви и шин автомобилей.

Иногда встречается очень интересная декоративная маркировка люков. Что вызывает повышенный интерес коллекционеров со всего мира.

Для изготовления люков используют различные материалы, но классический вариант — это чугун.

Классификация люков по форме

Большинство смотровых шахт имеют цилиндрические горловины, поэтому люки для них круглые.

Преимущества такой формы:

1. Наименьшая площадь. Если сравнить круглую крышку диаметром 60 см и квадратную с такими же сторонами, то площадь первой почти втрое меньше. Это сокращает расход сырья для изготовления изделий.
2. Круг, особенно выпуклый, выдерживает большие нагрузки. У него повышенная устойчивость к деформации под воздействием температурных изменений.
3. Крышка плотно прилегает к люку, отсутствует люфт. Круглая форма не дает качаться, переворачиваться, падать в колодец.

На прямоугольную горловину монтируют люк такой же формы. Изделия устанавливаются преимущественно там, где они не будут подвергаться нагрузкам. Квадратные крышки из пластика нашли применение в частных септиках, домашнем водопроводе.

Виды люков канализационных по форме.

Композитные и полимерно-композитные люки

Композитные люки. Изготавливаются из стекловолокна, полиэфирных смол, порошкообразного наполнителя. Имеют небольшой вес, выдерживают не меньше 40 тонн. Также имеют длительный срок эксплуатации. Устойчивы к перепадам температур, не теряют цвет. Стоимость ниже чугунных люков, но дороже пластиковых.

Полимерно-композитные люки (полимерно-песчаные). Изготавливаются методом горячего прессования из пластиковых бутылок и песка. Такие люки имеют ряд преимуществ, а именно:

• долговечность;
• срок эксплуатации более 20 лет;
• маленький вес, в 2 раза меньше чугунного;
• как и предыдущие, устойчивы к перепадам температур;
• сохраняют все эксплуатационные характеристики от -60 до +60 градусов;
• нет опасности возникновения искры;
• широкий диапазон цветовой гаммы;
• повышенная шумоизоляция;
• не подвержены коррозии;
• устойчивы к воздействию нефтепродуктов, различных кислот;
• имеют самую низкую цену.

Но, при явных положительных качествах, имеют и некоторые недостатки. Не выдерживают большие нагрузки и на 70% состоят из песка. Рекомендуется устанавливать полимерно-песчаные люки в пешеходных зонах и парках. Если люк установлен в местах, подверженных снежным заносам, нужно использовать армированный тип, для облегчения поиска с металлоискателем.

Различают 3 типа полимерно-песчаных люков:

1. Тип Л (легкий). Максимальная нагрузка 6 тонн. Устанавливаются в парках, пешеходных зонах, на приусадебной территории.
2. Тип С (средний). Выдерживают нагрузки в 12 тонн. Монтируются на автостоянках, проезжей части улицы.
3. Тип Т (тяжелый). Допустимая нагрузка 25 тонн. Это позволяет устанавливать такие люки на всех инженерных коммуникациях и городских дорогах. Не подходит для монтажа на магистралях.

Популярные разновидности

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

• В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
• Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

• Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
• Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
• Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

Фото еще одной модели «под старину»

Полимерные

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 300 0 С и помещают в специальную форму под пресс. Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм. В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн

Детали из полимерцемента

• Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
• Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

Временная конструкция из бетона. Зато не украдут!

• Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
• Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.

Основные характеристики чугунных люков

Чугун используют для производства люков, выдерживающих большие нагрузки. Этот металл отличается высокой прочностью, устойчивостью к перепадам температуры. Он не поддается коррозии, не деформируется под колесами грузового транспорта, спецтехники. Имеет длительный срок эксплуатации.

Классификация чугунных люков и их предназначение

Большинство люков называют канализационными, но каждый из них имеет определенное назначение. На поверхность изделия наносят маркировку в виде букв:

Это помогает избежать путаницы на участках с большим скоплением коммуникаций.

В зависимости от цели применения люки делятся на тяжелые и легкие. Тяжелые встречаются на автомобильных трассах, дворовой проезжей части, а легкие в недоступных для транспорта участках, таких как пешеходные зоны, парки.

Вес изделий варьируется от 55 до 110 кг, но есть тяжеловесные, которые производят для магистралей, аэродромов, водостоков. Их вес достигает 150 кг (подробнее).

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун — это оптимальное решение. Срок эксплуатации изделия из него — более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков — большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Чугунный канализационный люк.

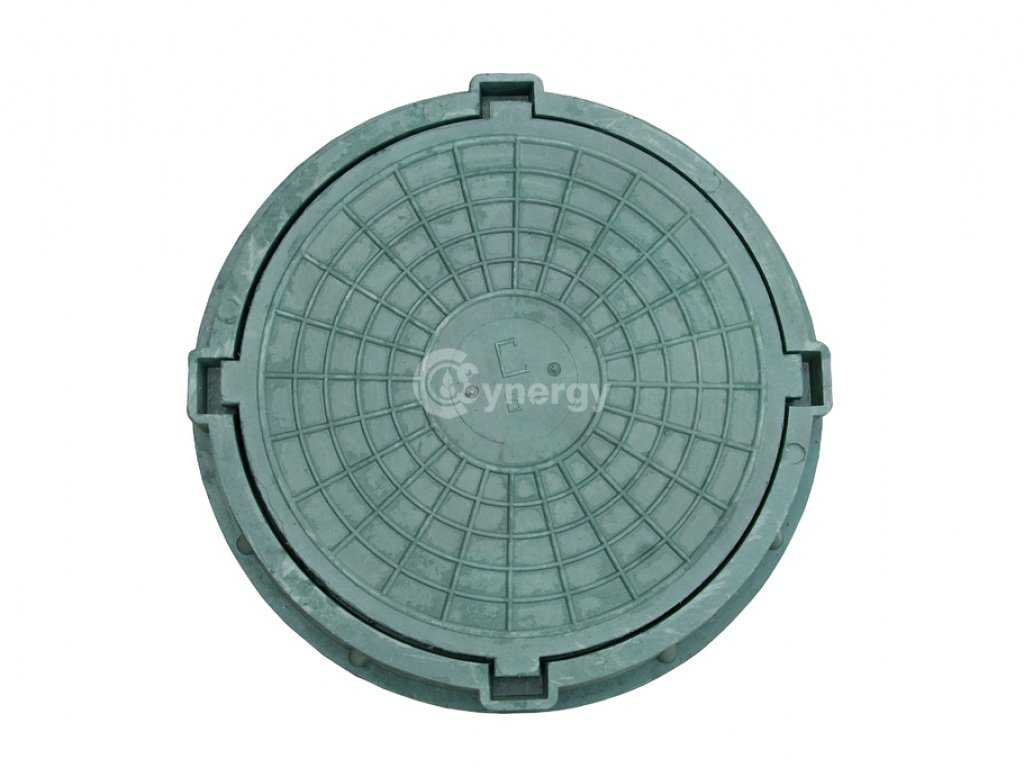

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик — это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты. Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности

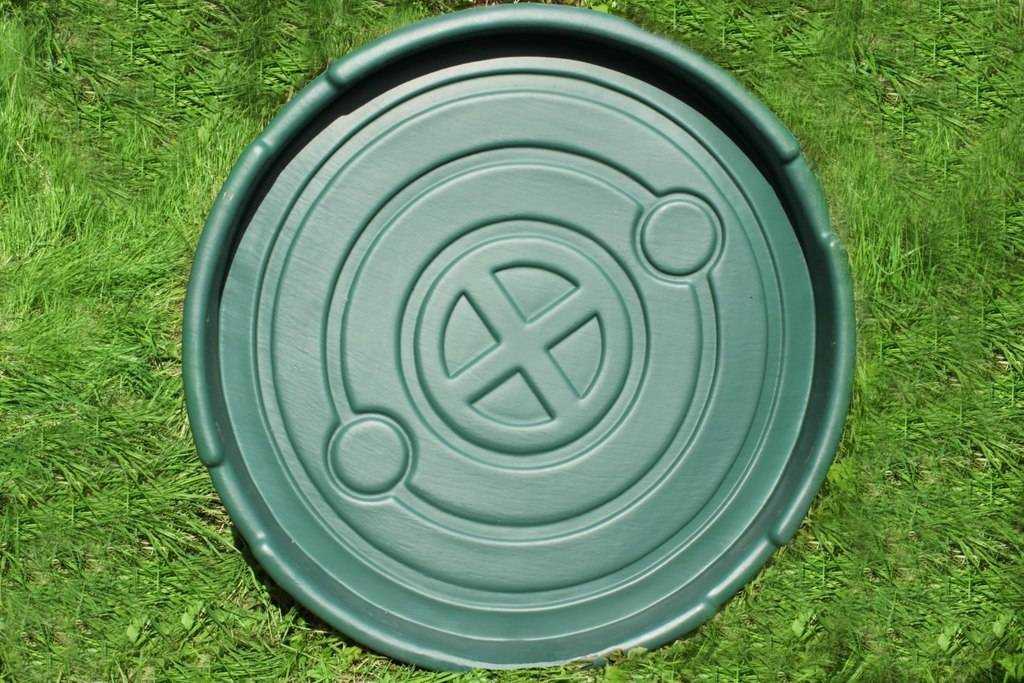

Крышки часто делают рельефными, с узорами и орнаментом

Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

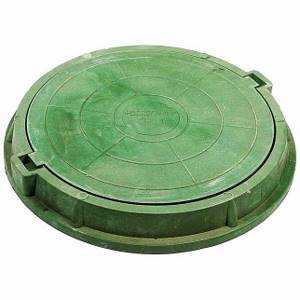

Полимерный люк.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Чугунные люки

Люк чугунный гост 3634-99

Чугун уже давно используется для производства люков, отвечающих всем предъявляемым требованиям.

Чугунные люки отличаются следующими достоинствами:

• Долговечность. Срок службы изделий до 80 лет.
• Устойчивость к агрессивным воздействиям окружающей среды. Чугун не подвержен перепадам температур и влажности.
• Прочность. Люк выдерживает механические нагрузки в несколько десятков тонн.
• Безопасность. В связи с тем, что вес чугунного люка достаточно высок (от 50 кг), шансов на то, что он будет случайно перемещен или открыт, практически нет.

Однако у чугунных люков есть и минусы:

• Высокая стоимость. Например, на люк канализационный чугунный тяжёлый гост 3634-99 цена начинается от 6 600 рублей.
• Привлекательность для воров. Чугунные люки достаточно часто крадутся и сдаются в пункты приёма вторсырья.
• Возможность возникновения искры при сдвигании крышки. Если в канализационной шахте скопились газы, это может привести к печальным последствиям.

В целом недостатки чугунных люков уравновешиваются их достоинствами, поэтому на сегодняшний день они популярны и востребованы.

Чугунные люки производятся нескольких типов:

• Магистральные. Это самые прочные люки, предназначены для эксплуатации в местах с повышенной нагрузкой – автотрассах, магистралях и т.д.
• Тяжёлые. Используются на дорогах с активным движением транспорта. Весят до 180 кг.
• Средние. Предназначены для мест с небольшим транспортным потоком. Допустимая нагрузка – до 12,5 тонн.
• Лёгкие. Весят, как правило, от 55 до 65 кг, выдерживают нагрузку в 1,5 тонны, рекомендованы для скверов, парков, пешеходных зон, дачных участков. Их стоимость уже значительно ниже. Так, на люк канализационный чугунный лёгкий гост 3634-99 цена составляет от 2 600 до 4 800 рублей.

Следует знать, что люки тяжёлые чугунные в силу их большого веса разрешено монтировать только с привлечением профессиональных служб. Чугунные люки на загородном участке рекомендуется устанавливать на проезжей части. Для других мест можно воспользоваться люками из других материалов.

Материалы для изготовления канализационных крышек, размеры изделий

От вида материала зависит целевое назначение, степень прочности и герметичности, стоимость люка:

• Чугунные. Наиболее прочный и долговечный, но и самый дорогой материал. Изделия из него монтируются на участках с повышенной нагрузкой (автодороги, подъездные пути), срок службы – до 100 лет.
• Полимерные. Оптимальный вариант по эксплуатационным характеристикам и стоимости для установки на пешеходных зонах, зелёных территорий, территориях частных домовладений.
• Бетонные. Используются редко, как правило, в случае нестандартных размеров горловины канализационного колодца. Основные недостатки – низкий показатель герметичности и большая масса.

Большинство люков изготавливаются с круглым сечением, также выпускаются прямоугольные (квадратные) изделия для соответствующих шахт. Редко можно встретить треугольные, овальные и другие экзотичные формы. Круглые модели более простые в монтаже, практически не проседает относительно первоначального уровня установки, полностью исключается их падение на дно шахты.

Люки для канализации представлены в широком размерном ряде, что позволяет без труда подобрать нужное изделие:

• чугунные круглые – от 380 до 810 мм;
• полимерные круглые – от 315 до 1000 мм;
• квадратные – длина одной грани от 300 мм до 800 мм с шагом 50 мм.

Технические характеристики люков

Популярные разновидности

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

• В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
• Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

• Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
• Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
• Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

Фото еще одной модели «под старину»

Полимерные

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 300 0 С и помещают в специальную форму под пресс. Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм. В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн

Детали из полимерцемента

• Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
• Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

Временная конструкция из бетона. Зато не украдут!

• Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
• Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.
