Канализационные полимерные люки: виды и характеристики + особенности использования

Методика проведения работ

Между крышкой колодца и люком должно находиться опорное кольцо. Оно уменьшит нагрузку на плиту в несколько раз. Взамен кольца можно использовать кирпичную кладку, однако со временем она может разрушиться, что станет причиной провала крышки.

Люк канализационный полимерный, цена которого приемлема для большинства потребителей, устанавливается по определенному алгоритму. На первом этапе он предполагает выравнивание кольца по горизонтали с помощью уровня. Это позволит равномерно распределить нагрузку. Конструкция не должна располагаться под уклоном, так как это может стать причиной проседания и разрушения устройства.

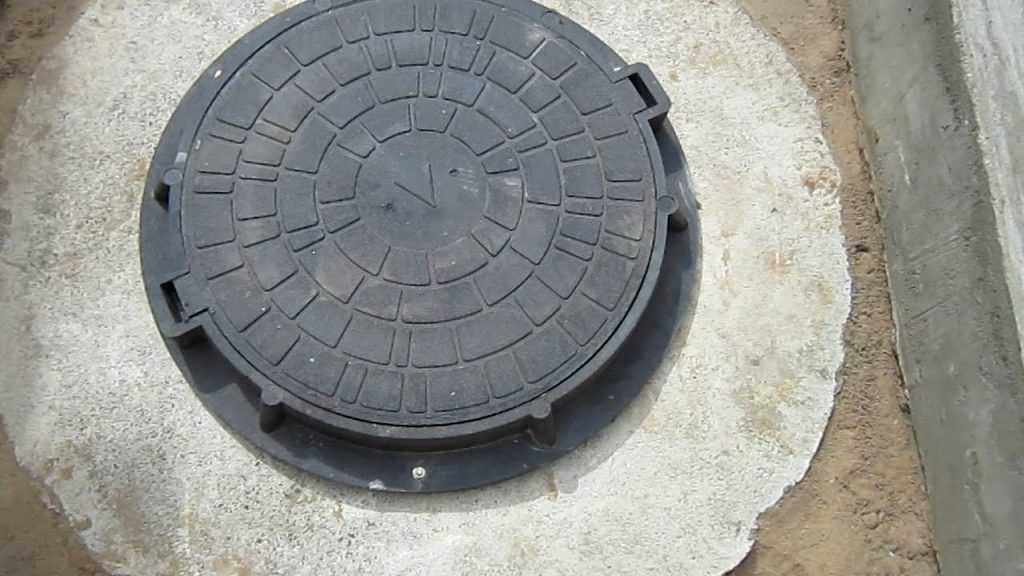

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

• Бетономешалка.
• Лопата.
• Мастерок.
• Емкость для смешивания раствора.
• Грузоподъемная техника в случае монтажа тяжелого люка.

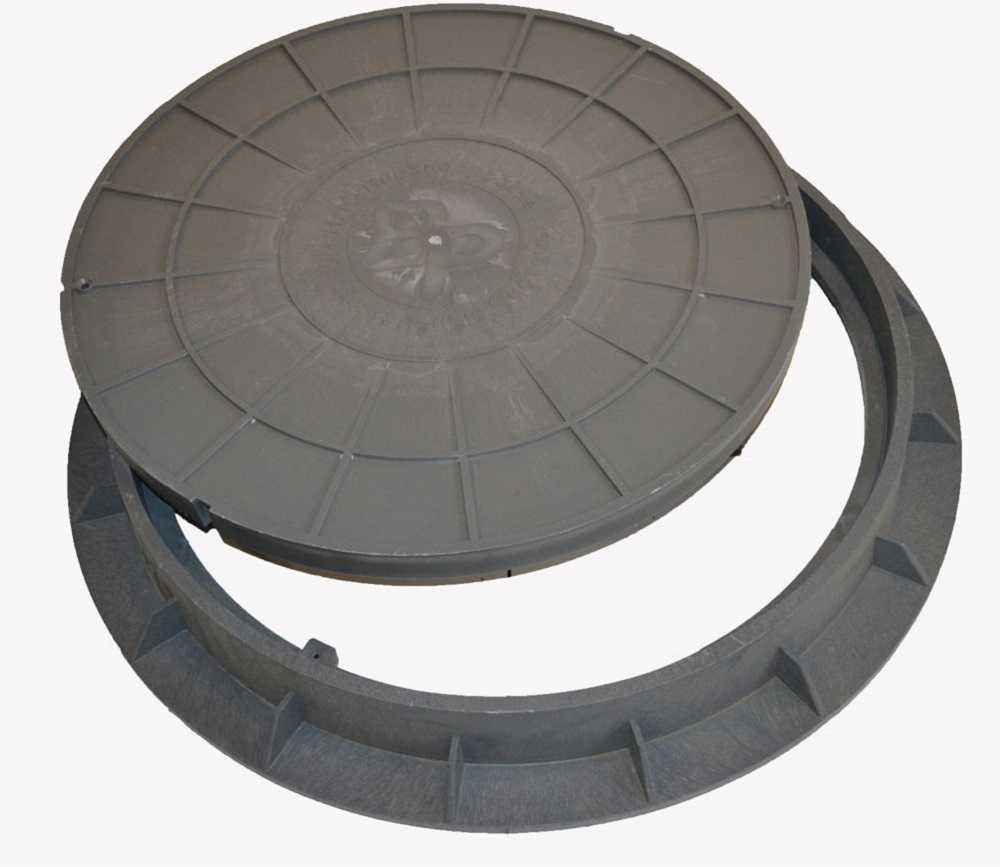

Полимерный

1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
3. Для фиксации ОК используется бетонный раствор.
4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Чугунный

Для начала осуществляется установка ОК

При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты.

ОК со всех сторон заливается бетоном.
Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

Монтируется ОК

В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
ОК (опорное кольцо) заливается бетоном.
В кольце укладывается крышка в соответствующие пазы.
Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
ОК крепится анкерами.
Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Сколько стоит канализационный люк на чермете?

металлического изделия

Средний вес
чугунного канализационного люка варьируется от 60 до 90 килограмм
— в зависимости от типа нагрузки, которую он должен выдерживать. Магистральные канализационные люки, выдерживающие нагрузку в 40 000 кг на основание, весят до 125 килограмм, однако они редко становятся товаром для сдачи в чермет по причине сложности транспортировки и повышенной опасности быть пойманным с поличным.

Стоимость приема килограмма чугуна в среднем по России составляет 8-8.5 рублей за 1 килограмм. Имеется в виду чугун хорошего качества, с толщиной металла от 5мм. Чугунный люк, усреднённо, весит 75 кг. Соответственно, его примерная стоимость составляет от 600 до 765 рублей, максимум. Деньги не особо большие, но для отчаявшихся граждан или лиц, имеющих очень сложное материальное положение — довольно существенные.

Как выбрать люк для канализационного колодца: виды, цена

Когда на частном участке устраивается канализационный колодец, должны учитываться требования СЭС и нормы СНиП.

Функции

Они производят следующие задачи:

• исключает случайное попадание человека в специальную выгребною яму;
• защищает смотровую шахту от засорения, исключает попадание мусора в сливную яму;
• исключает распространение неприятных запахов по территории участка.

Таким образом, вы поймете, что крышка канализационного колодца должна устанавливаться в обязательном порядке. Все что требуется – подобрать самую подходящую модель.

Выбор крышки для канализационного колодца

Материал изготовления

От материала изготовления люка зависит не просто его стоимость, но и такие качества как долговечность, прочность и герметичность.

Можно с уверенностью сказать, что лучшим решением для устройства септика или сливной ямы станет пластиковый люк.

Отличия по форме

Ранее люки были только круглыми. Они являются универсальным вариантом, который устанавливается на любые выгребные ямы, имеющие наземную часть с круглым отверстием.

Такие люки более удобные в эксплуатации и выглядят довольно компактно.

Однако сейчас выбор форм пополнили прямоугольные варианты. Их устанавливают на горловины, имеющие соответствующую форму, используют не так часто по сравнению с предыдущим вариантом.

Люки для канализации имеют разный дизайн и форму

Кроме формы люка, необходимо обратить особое внимание и на его предназначение

Канализационные и водопроводные люки

Чтобы существенно упростить выбор изделий, а также подбор их в соответствии со сферой эксплуатации, производители применяют специальную маркировку.

Она наносится на лицевую сторону изделия в буквенном формате.

К примеру, крышки люка на колодцы канализационные и водопроводные обозначаются буквами К и В соответственно.

Что касается люков для дождевой канализации, то здесь стоит выделить маркировку в виде буквы Д. Имея представления о том, вам будет намного проще выбрать люк, который подойдет для конкретной ситуации.

Как обозначаются канализационные люки?

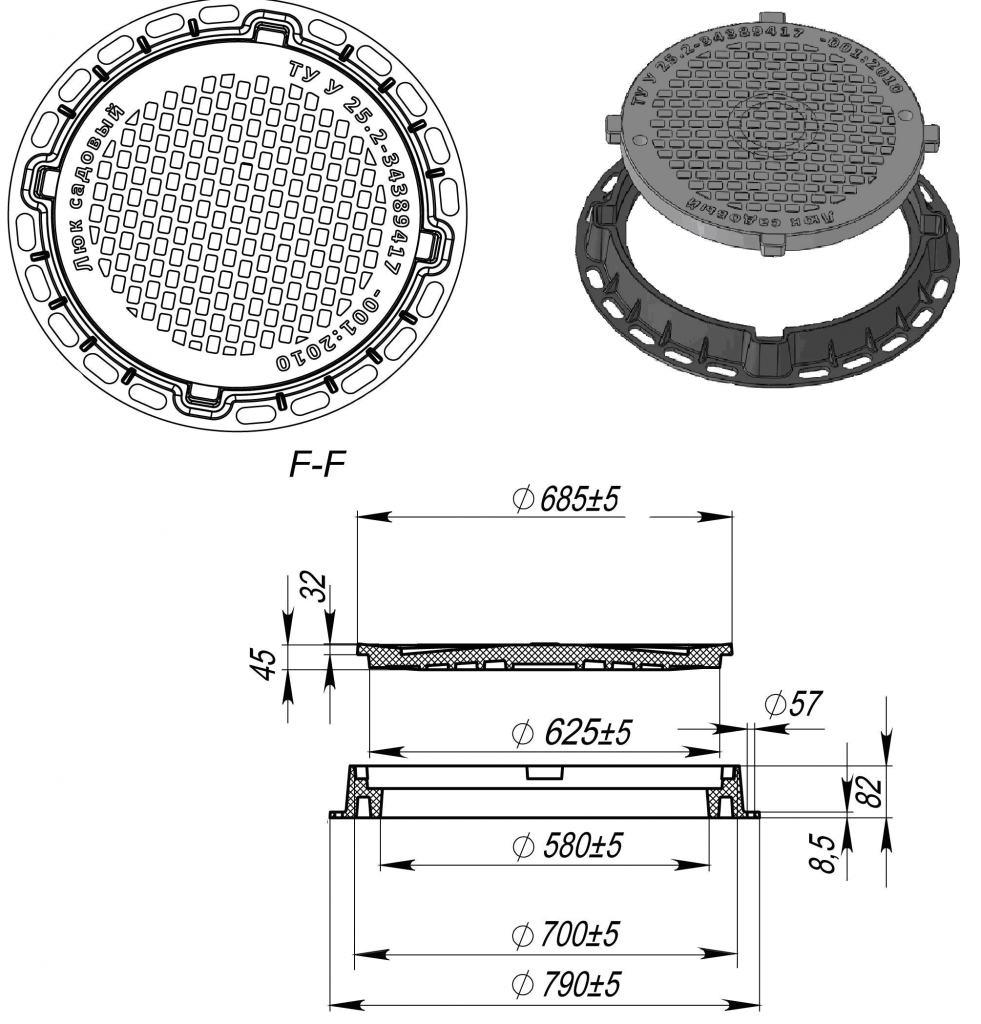

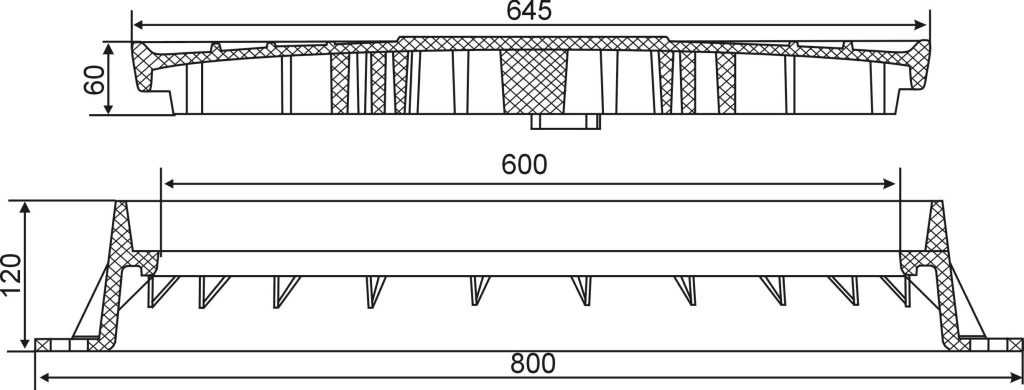

Размеры

Что касается круглых изделий, то в этом случае решающим фактором будет диаметр люка. Здесь существует 2 основных показателя – наружный и внутренний диаметр обечайки.

Она устанавливается на верх смотрового колодца, и должна соответствовать его размерам. Соответствие с горловиной определяется показателям общей площади основания и внутреннего диаметра.

Сам размер крышки канализационного колодца немного превосходит диаметр обечайки, но разница будет несущественной.

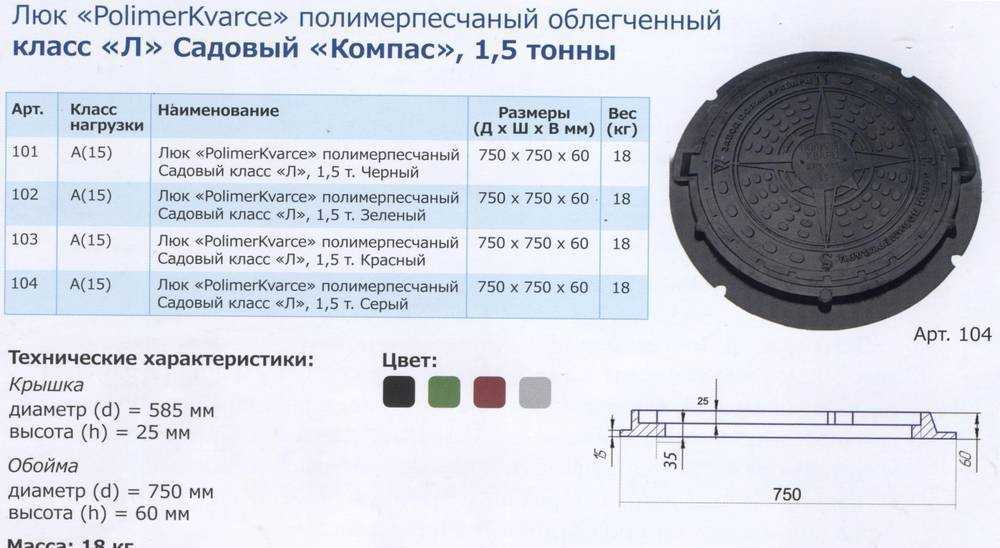

Таблица размеров в зависимости от класса нагрузки

Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (больше1 тонны)	720х60	600х25
Люки легкие (больше 2 тонн)	750х90	690х55
Люки квадратные (больше 2 тонн)	640х640	600х600
Люки легкие (больше 5 тонн)	750х90	690х55
Люки средние (больше 5 тонн)	750х100	690х50
Люки тяжелые (больше25 тонн)	800х110	700х70

Люк для канализации прямоугольной формы будет иметь размеры, которые прописаны ГОСТ 3634 99.

Минимальный размер одной стороны этого изделия – 300 мм. Затем он будет увеличиться с шагом в 50 мм.

Максимальный размер – 800 мм.

Прямоугольный канализационный люк

Остается просто подобрать такой люк для канализации, который бы в точности отвечал размером и форме горловины выгребной ямы.

Лучше отдавать предпочтение пластиковым моделям, так как они объединяют в себе лучшие качества а высокая прочность люку в этой ситуации не нужна.

Как измерять крышку люка?

Внимание! Некоторые люки оборудуются специальным замком, ограничивающим доступ к канализационному или ревизионному колодцу. Однако для частных домов потребность в таких запорных механизмах не настолько высока. Однако для частных домов потребность в таких запорных механизмах не настолько высока

Однако для частных домов потребность в таких запорных механизмах не настолько высока.

голоса

Рейтинг статьи

Коротко о главном

Канализационный люк устанавливается на септик, колодец или выгребную яму и позволяет решать следующий ряд задач:

• Предупреждать случайное падение людей и животных в подземный резервуар.
• Исключать засорение емкости различными предметами с поверхности.
• Устранять выход неприятного запаха на придомовую территорию.
• Дополнять дизайн дворовой площадки.
• Обеспечивать удобное и быстрое обслуживание резервуара.
• Создавать условия для беспрепятственного прохода и проезда по территории.

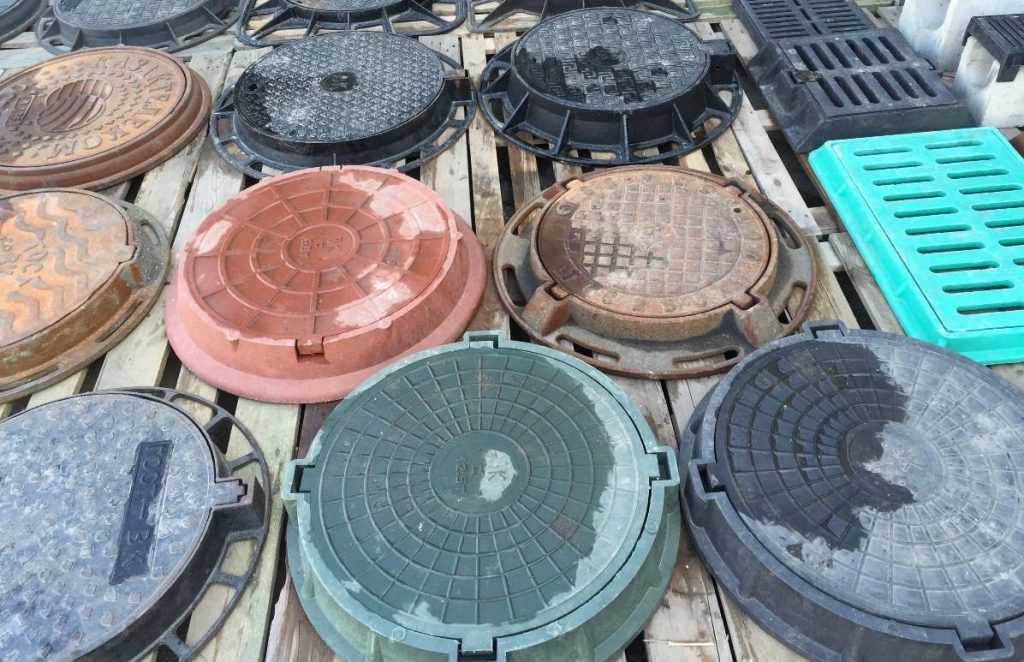

Люки для канализации различаются по типу материала, форме, весу, показателю прочности, размерам и устройству замкового механизма. Монтаж изделия необходимо выполнять исключительно по отработанной технологии, и лучше доверить специалистам.

Оценок 0

Классификация люков по форме

Большинство смотровых шахт имеют цилиндрические горловины, поэтому люки для них круглые.

Преимущества такой формы:

1. Наименьшая площадь. Если сравнить круглую крышку диаметром 60 см и квадратную с такими же сторонами, то площадь первой почти втрое меньше. Это сокращает расход сырья для изготовления изделий.
2. Круг, особенно выпуклый, выдерживает большие нагрузки. У него повышенная устойчивость к деформации под воздействием температурных изменений.
3. Крышка плотно прилегает к люку, отсутствует люфт. Круглая форма не дает качаться, переворачиваться, падать в колодец.

На прямоугольную горловину монтируют люк такой же формы. Изделия устанавливаются преимущественно там, где они не будут подвергаться нагрузкам. Квадратные крышки из пластика нашли применение в частных септиках, домашнем водопроводе.

Виды люков канализационных по форме.

Достоинства и недостатки полимерных люков

Помимо уже указанного достоинства в виде способности выдерживать нагрузку изделия из полимеров имеют ряд других положительных качеств.

В список достоинств входят характеристики:

• Стоимость;
• Продолжительный срок эксплуатации, доходящий до полувека;
• Незначительный вес, обеспечивающий простоту транспортировки к месту установки, и отсутствие необходимости привлекать специальную технику или использовать дополнительный инструмент для монтажа;
• Экологичность готового изделия, обеспечиваемая использованием в процессе производства полимера и песка;
• Высокое значение эластичности, что существенно снижает хрупкость;
• Отсутствие в составе металлов, что делает изделие не привлекательным для сборщиков металлолома;
• Устойчивость к появлению коррозии;
• Применение высококачественных жаростойких пигментов, а также особых компонентов, позволяют защитить от выгорания на солнце и негативного воздействия ультрафиолетовых лучей;
• Возможность приобретения изделия в любом цвете, что значительно расширяет количество мест для использования;
• Устойчивость к перепадам температурного режима.

Главный недостаток полимерных изделий кроется в том, что подобные изделия не подходят для монтажа на автомагистрали. По таким дорогам постоянно передвигается большегрузная техника, а полимерные элементы не смогут выдержать нагрузку свыше указанных ранее 20 тонн.

Популярные разновидности

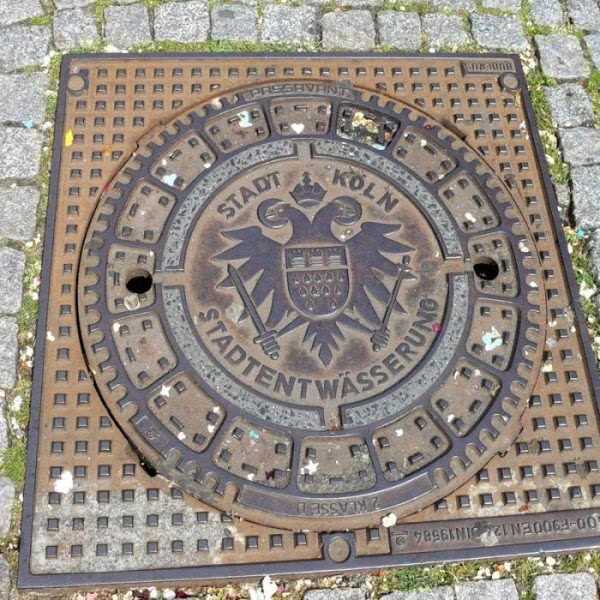

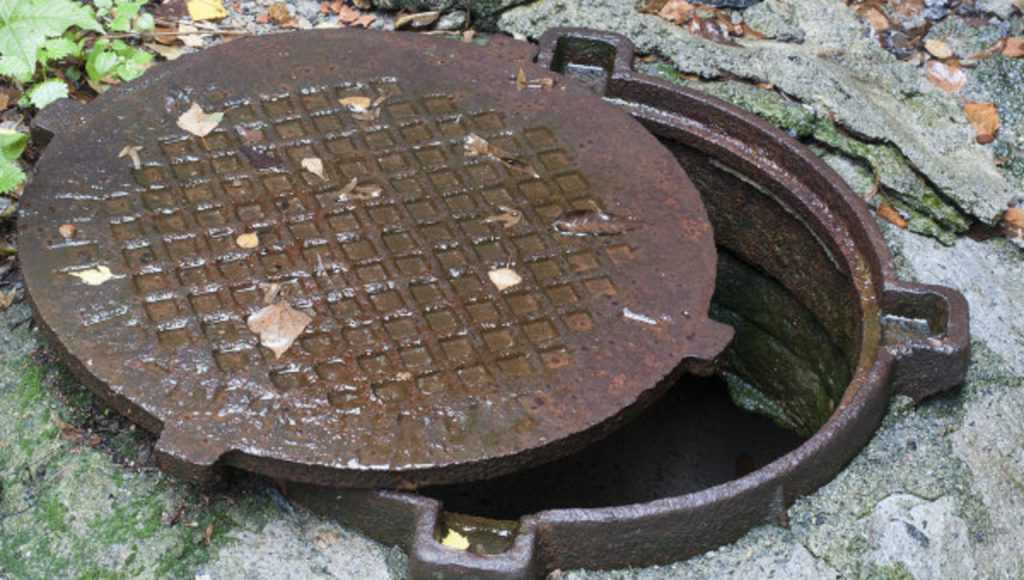

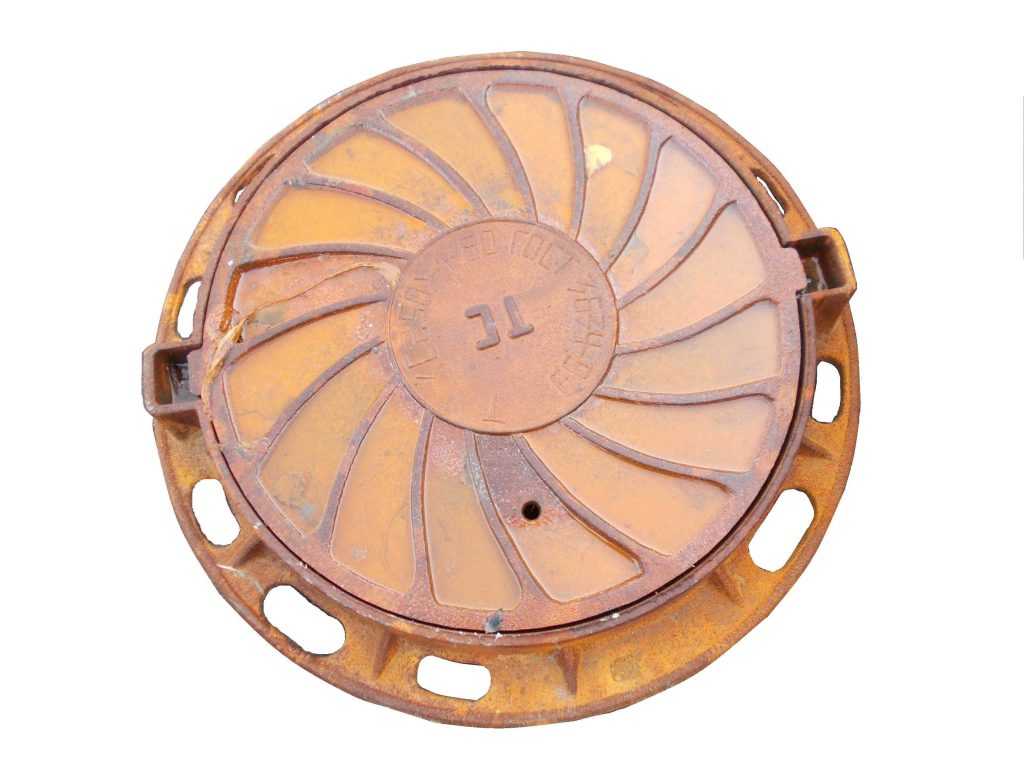

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

• В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
• Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

• Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
• Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
• Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

Фото еще одной модели «под старину»

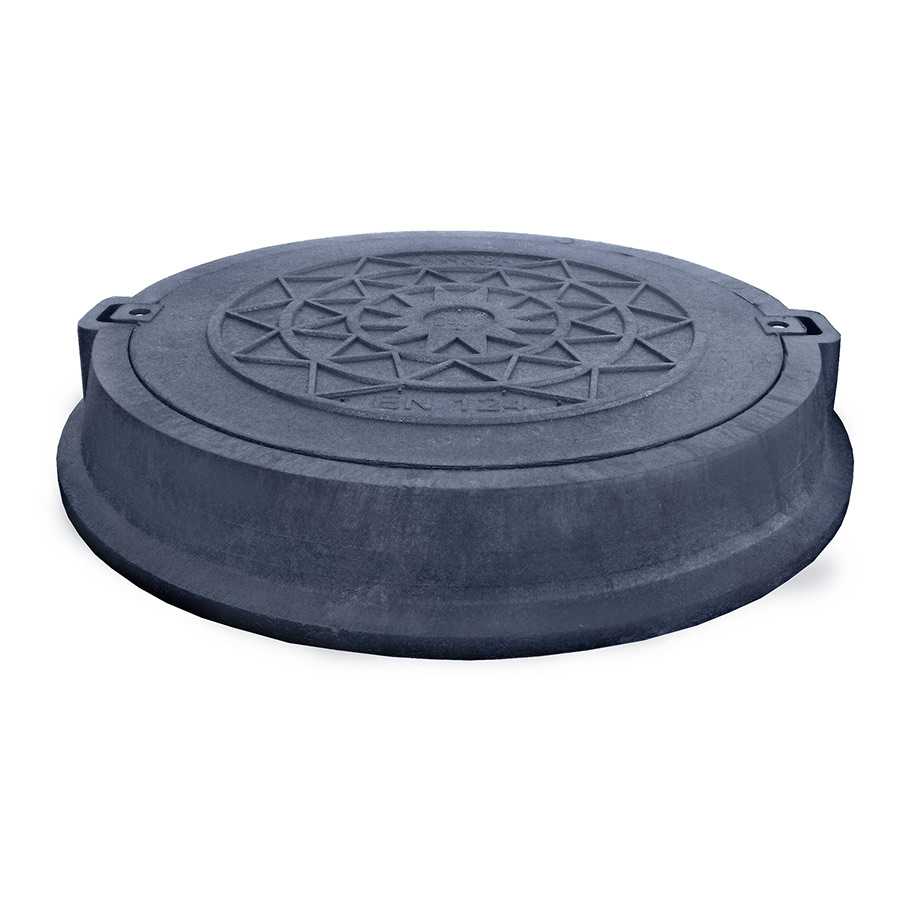

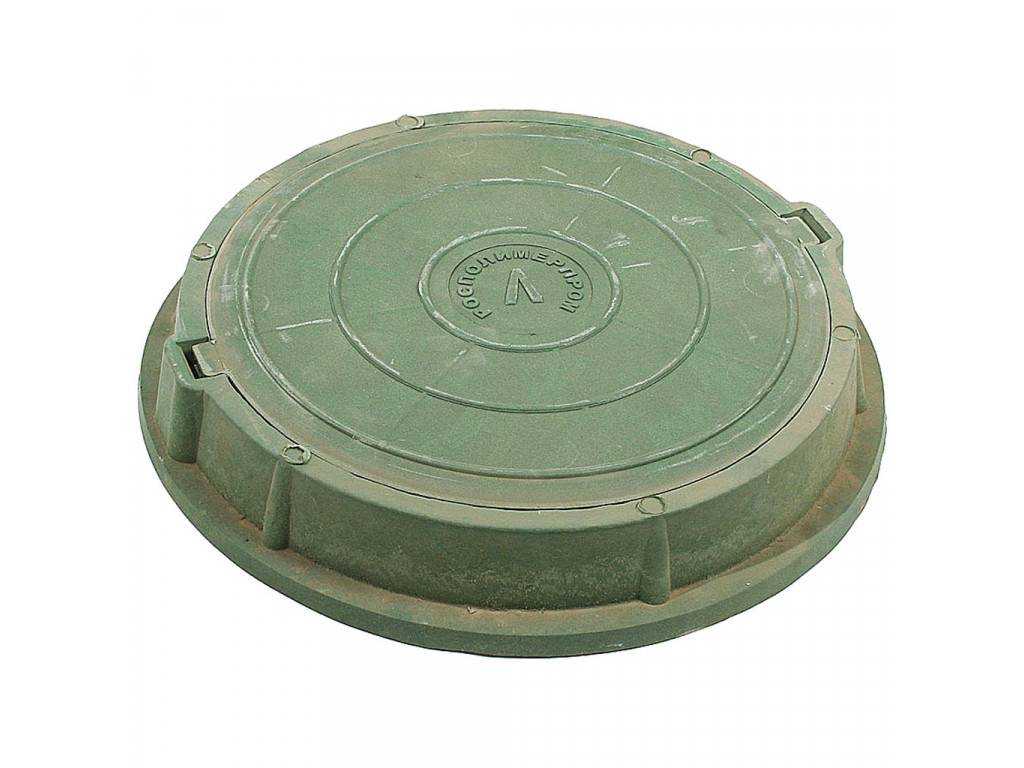

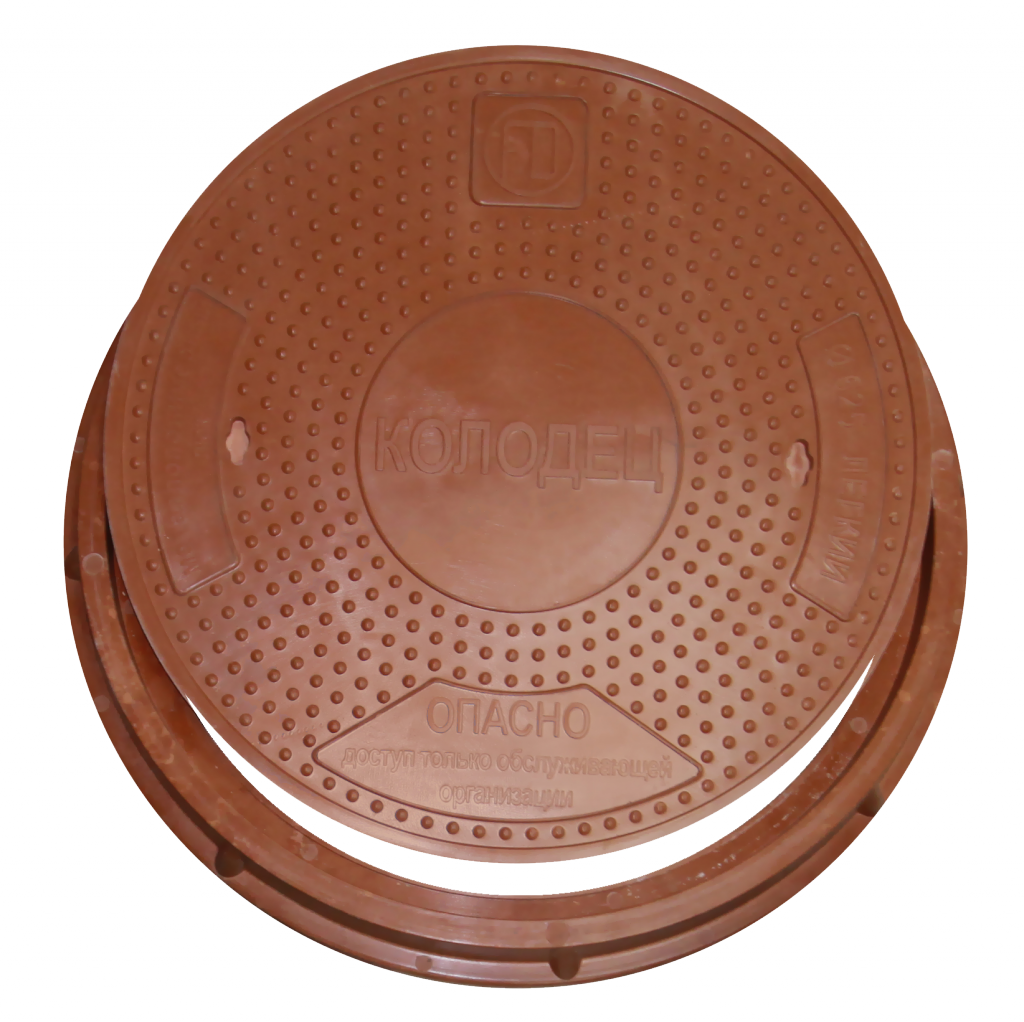

Полимерные

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 300 0 С и помещают в специальную форму под пресс.

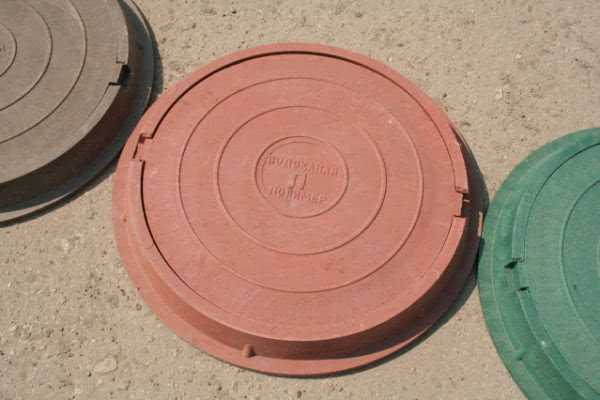

Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм.
В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн.

Детали из полимерцемента

• Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
• Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

Временная конструкция из бетона. Зато не украдут!

• Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
• Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.

Правила выбора канализационных люков

Круглый или квадратный

Производители люков для колодцев канализации выпускают несколько разновидностей люков. Разные типы канализационных люков могут иметь:

• круглую форму;
• квадратную форму;
• прямоугольную форму.

Круглые канализационные люки считаются наиболее распространенными. Основными преимуществами такой формы являются:

• минимальное расходование материалов для изготовления, что отражается на цене изделия;
• полное отсутствие возможности деформации и провала изделия;
• лучшее распределение нагрузки.

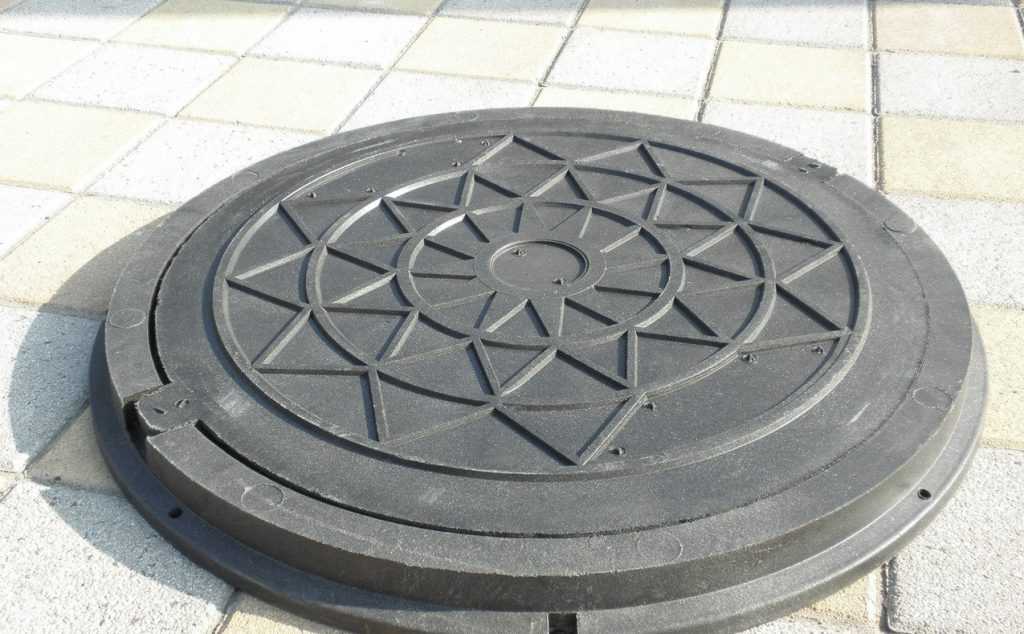

Пример использования люка круглой формы

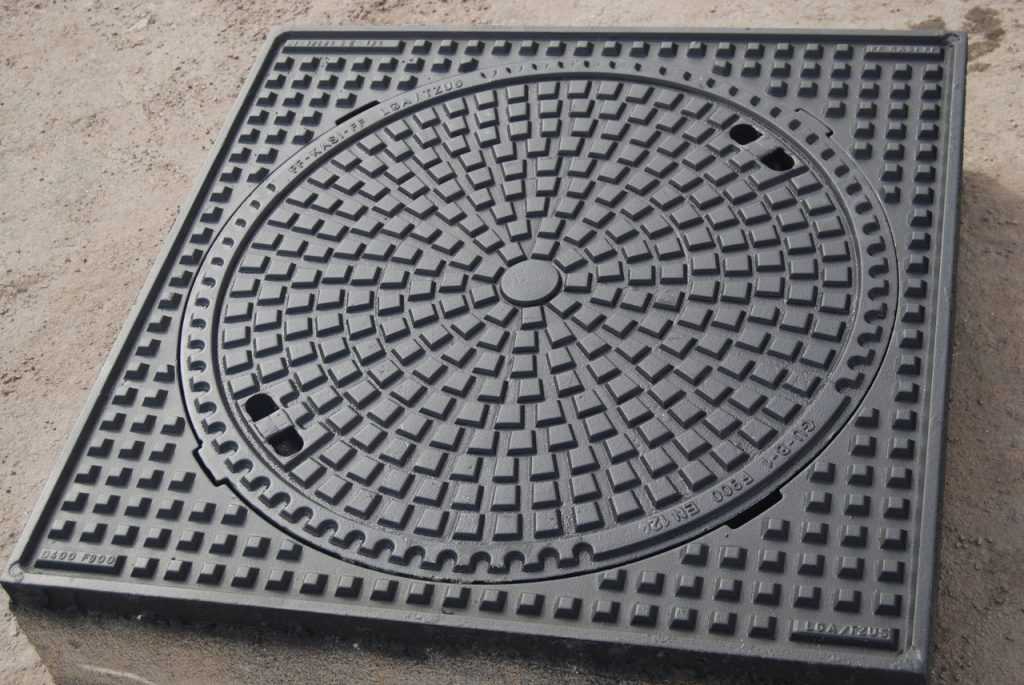

Квадратные канализационные люки, также как и изделия прямоугольной формы, устанавливаются в местах, где требуется определенный дизайн, например тротуарная дорожка, выложенная плиткой.

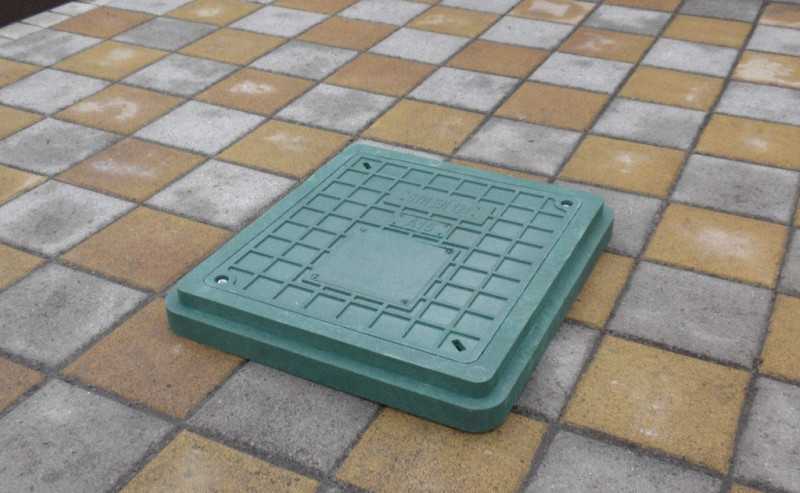

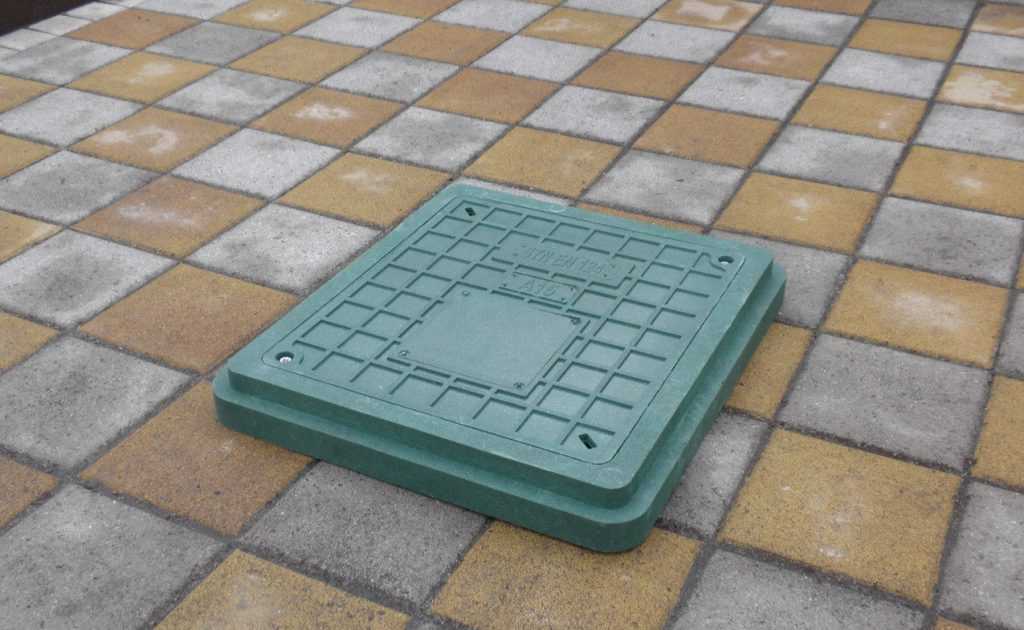

Пример использования квадратного люка

Разницы в форме устанавливаемого люка нет. Выбор формы основывается исключительно на предпочтениях потребителя.

Как выбрать изделие

При выборе люка специалисты рекомендуют обращать внимание на следующие факторы:

1. размеры канализационного люка. Внутренний диаметр канализационного люка должен соответствовать наружному диаметру колодца. Зазор между крышкой и корпусом качественного изделия не должен составлять более 3мм;
2. вес люка. Чем меньше вес изделия, тем проще его будет установить своими руками. Однако легкие люки не всегда способны выдерживать требуемую нагрузку. Таким образом, опираться только на вес канализационного люка нельзя. Этот показатель должен рассматриваться в сопоставлении и выдерживаемой нагрузкой;
3. люк должен быть отлит без видимых дефектов и больших трещин. Качественное изделие допускает наличие выбоин диаметром не более 10мм и глубиной не более 3мм.

Каждый люк ливневой канализации или канализационного колодца должен сопровождаться паспортом изделия, в котором указывается информация о:

• дате проведения технического контроля;
• дате выпуска;
• гарантийном сроке.

Перечисленные простейшие правила помогут подобрать не только нужное по размерам изделие, но и достаточно качественное.

Коротко о главном

Канализационный люк устанавливается на септик, колодец или выгребную яму и позволяет решать следующий ряд задач:

• Предупреждать случайное падение людей и животных в подземный резервуар.
• Исключать засорение емкости различными предметами с поверхности.
• Устранять выход неприятного запаха на придомовую территорию.
• Дополнять дизайн дворовой площадки.
• Обеспечивать удобное и быстрое обслуживание резервуара.
• Создавать условия для беспрепятственного прохода и проезда по территории.

Люки для канализации различаются по типу материала, форме, весу, показателю прочности, размерам и устройству замкового механизма. Монтаж изделия необходимо выполнять исключительно по отработанной технологии, и лучше доверить специалистам.

Оценок 0

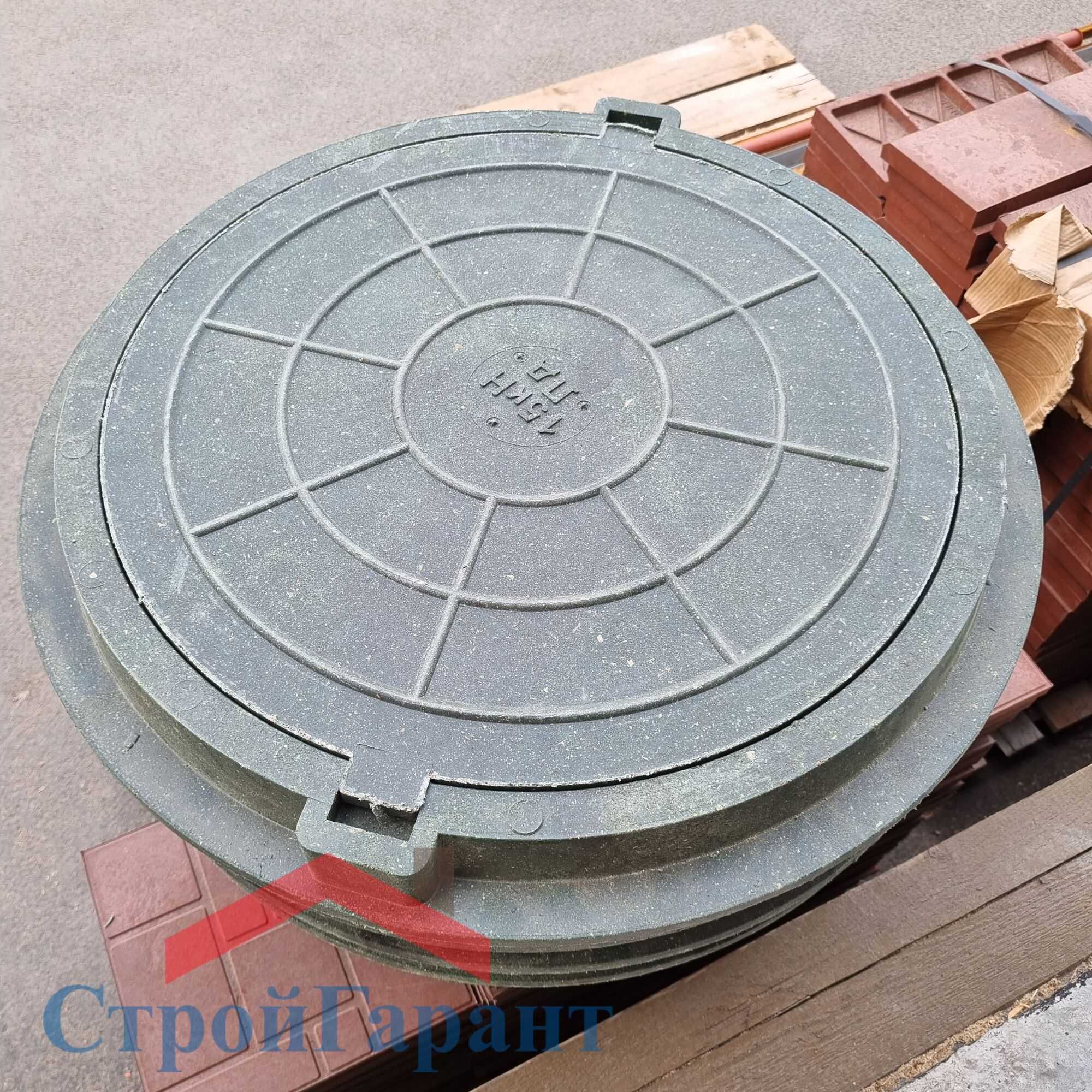

Композитные и полимерно-композитные люки

Композитные люки. Изготавливаются из стекловолокна, полиэфирных смол, порошкообразного наполнителя. Имеют небольшой вес, выдерживают не меньше 40 тонн. Также имеют длительный срок эксплуатации. Устойчивы к перепадам температур, не теряют цвет. Стоимость ниже чугунных люков, но дороже пластиковых.

Полимерно-композитные люки (полимерно-песчаные). Изготавливаются методом горячего прессования из пластиковых бутылок и песка. Такие люки имеют ряд преимуществ, а именно:

• долговечность;
• срок эксплуатации более 20 лет;
• маленький вес, в 2 раза меньше чугунного;
• как и предыдущие, устойчивы к перепадам температур;
• сохраняют все эксплуатационные характеристики от -60 до +60 градусов;
• нет опасности возникновения искры;
• широкий диапазон цветовой гаммы;
• повышенная шумоизоляция;
• не подвержены коррозии;
• устойчивы к воздействию нефтепродуктов, различных кислот;
• имеют самую низкую цену.

Но, при явных положительных качествах, имеют и некоторые недостатки. Не выдерживают большие нагрузки и на 70% состоят из песка. Рекомендуется устанавливать полимерно-песчаные люки в пешеходных зонах и парках. Если люк установлен в местах, подверженных снежным заносам, нужно использовать армированный тип, для облегчения поиска с металлоискателем.

Различают 3 типа полимерно-песчаных люков:

1. Тип Л (легкий). Максимальная нагрузка 6 тонн. Устанавливаются в парках, пешеходных зонах, на приусадебной территории.
2. Тип С (средний). Выдерживают нагрузки в 12 тонн. Монтируются на автостоянках, проезжей части улицы.
3. Тип Т (тяжелый). Допустимая нагрузка 25 тонн. Это позволяет устанавливать такие люки на всех инженерных коммуникациях и городских дорогах. Не подходит для монтажа на магистралях.
