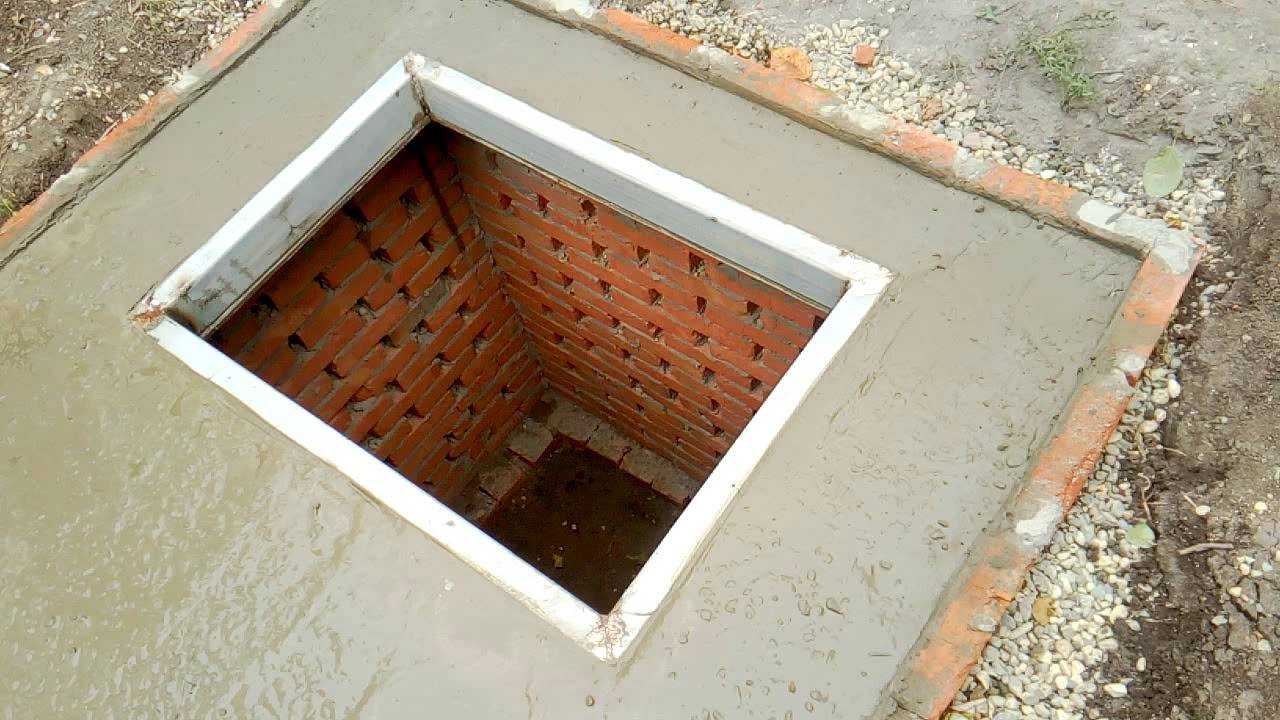

Выгребная яма из кирпича: достоинства и недостатки. пошаговая инструкция по созданию сливной канализации

Подготовка материалов и приспособлений

Проводить работы рекомендуется в начале осени. В это время грунтовые воды опускаются максимально низко, что позволит выкопать более глубокую шахту и обеспечить постоянный приток воды в достаточном объеме

Важно также подобрать правильное место: оно должно быть удалено от построек на 15-20 метров, а от источников загрязнения (септиков, выгребных ям, мест содержания птицы и домашних животных) не менее, чем на 25-30 метров

Перед проведением работ подготавливают рамы, с помощью которых будет проводиться обустройство шахты. Основную, нижнюю, раму изготавливают из металла толщиной до 8 мм, при этом ее диаметр должен быть равен предполагаемому диаметру колодца, а ширина — толщине стенок, выложенных из кирпича. По наружному краю рекомендуется приварить бортик или стальной нож. Промежуточные и верхняя рама могут быть деревянными и иметь несколько меньший диаметр для того, чтобы к поверхности шахта сужалась.

Все рамы в процессе выполнения работ необходимо будет соединить между собой стержнями из арматурной стали. Для этого высверливаются отверстия необходимого размера еще на этапе подготовки. Крепить арматуру рекомендуется при помощи гаек и шайб.

Схема кирпичного колодца

Кладка колодцев выполняется обычным керамическим кирпичом. Не рекомендуется приобретать силикатный кирпич, так как он не подходит по целому ряду свойств.

При отсутствии достаточного опыта можно также подготовить деревянный шаблон для правильного укладывания рядов. По диаметру деревянного круга закрепляется несколько крючков, за которые шаблон подвешивается на кладку. После окончания очередного ряда его перевешивают выше, и так до самого окончания работы.

Для выполнения работ понадобится также традиционный набор инструментов: лопата, кирка, мастерок, отвес, строительный уровень.

Общая технология строительства

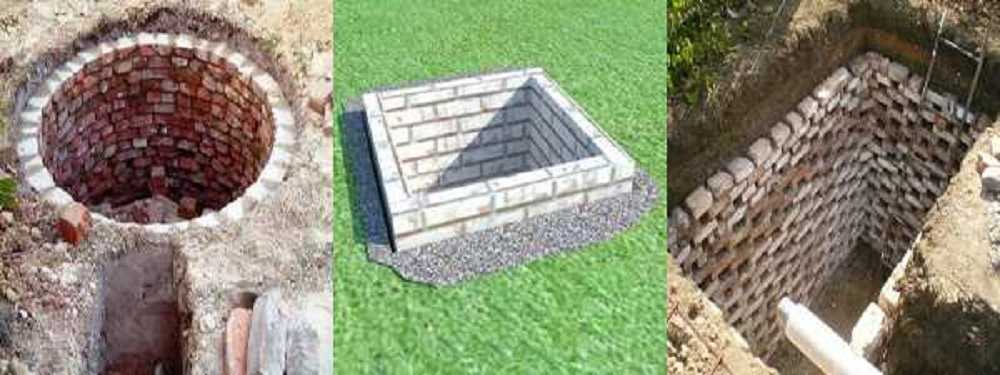

Кирпичные колодцы бывают двух видов: круглые и прямоугольные (квадратные). Перед кладкой нужно сделать разметку по радиусу или крайним точкам. Ширина котлована должна быть на несколько сантиметров шире кладки.

Перед кладкой нужно сделать фундамент из бетона, его высота зависит от глубины и наличия грунтовых вод.

Круглые стенки выкладываются тычковой кладкой, чтобы маленькие грани образовывали круглую поверхность внутри. В низу должна располагаться рабочая камера, с большим радиусом, чем горловина колодца из кирпича. Для её образования нужно смещать каждый новый ряд на 1,5-3 сантиметра
. Таким образом, расширение скважины внизу будет за счет напуска на стены. Для квадратных колодцев нужно делать напуски только с трёх сторон, а четвертая сторона будет ровной для монтажа лестницы.

Лестница делается из П-образных металлических труб (скоб)
, которые устанавливаются во время кладки в стену.

Для надежности кладки нужно смещать смежные ряды на ¼. Кроме того, её армируют и штукатурят. Не жалейте раствора на швах, особенно снаружи. Для дополнительной защиты кирпича от влаги и большей долговечности, можно обработать его проникающей гидроизоляцией.

Даже самая маленькая кирпичная колодцевая кладка требует наличия хотя бы одного подсобника. Один человек работает с кладкой – второй подает кирпичи, делает раствор.

Кладка снизу

Если колодец глубиной более 5 метров, то обычно делают кладку снизу.

Для этого на дне ямы колышками делается разметка и определяется толщина стенок. Обычно это 1 или 1,5 кирпича. Слишком тонкие стены могут разрушиться из-за движения грунта, и кладка обвалиться.

Для безопасной работы нужно сделать 3 круглые рамы: 1 основную железобетонную и 2 дополнительных из дерева. Толщина основной рамы должна быть больше кладки на 5-10 сантиметров, а дополнительные должны быть с одинаковым диаметром относительно кладки. В основной раме по всему диаметру делаются отверстия для арматуры. В них вставляются металлические стержни, которые будут усиливать стены. Сверху на арматуру надеваются дополнительные рамы и прикручиваются гайками (см. фото выше). По мере кладки стен, они будут подниматься, и в итоге совсем снимутся.

• Вода со дна откачивается и начинается кладка по арматурному каркасу. Самое главное тут сохранять ровность стенок, особенно это трудно сделать в высоких конструкциях. Для этого вы можете перед началом работ сделать круглый шаблон для проверки.
• При этом нужно не забывать каждый новый ряд смещать относительно предыдущего, чтобы швы не пересекались. Швы заделываются цементно-щебеночным раствором. В конце стены штукатурят изнутри.

Кладка сверху

Кладка сверху более трудна для начинающих мастеров, и тут вам не обойтись без помощи опытного каменщика. Этот способ применяется как для маленьких, так и до глубоких колодцев, при постройке по монолитной технологии.

• Принцип технологии состоит в спуске кладки по заранее подготовленному железобетонному основанию. В нём установлен металлический каркас (так называемый арматурный нож).
• В отличие от кладки снизу, арматура сразу цементируется в бетонное основание, а не устанавливается в просверленные отверстия.
• Когда основание готово, делается кладка по технологии монолитного колодца. При этом сразу происходит штукатурка с внешней стороны. Постепенно стены спускаются вниз, путем удаления под ними грунта.

В строительстве водопроводных и канализационных сетей, сооружение колодцев является наиболее ответственной задачей. Это не только питьевые, но и перепадные, смотровые и поворотные колодцы, различные септики и отстойники.
Для их сооружения используются различные материалы: камень, дерево, металлические трубы, бетон, пластик. Кладка колодца из кирпича, при этом, заслуживает особого внимания по той простой причине, что её несложно выполнить своими руками.
Причём, если использовать для этой цели кирпич, бывший в употреблении, цена колодца вас приятно удивит.

Пошаговая инструкция строительства

1. Выкапывание ямы. Наиболее трудоёмкий процесс. Большое влияние имеет тип почвы. В песчаной яму глубиной 3 м и диаметром 1,5 м два человека могут выкопать за день. В глинистом грунте задача значительно усложняется, и наверняка потребуется использование техники. Нужно обеспечить подход для экскаватора с двух сторон для возможности равномерного выкапывания. Также требуется заранее спланировать, куда деть выкопанную землю – разровнять по территории, свалить в стороне для последующего вывоза или вывезти сразу. Часть земли следует оставить для возвышенности возле люка.
2. Форма должна напоминать слегка расширяющийся кверху стакан. Дно делается с небольшим уклоном в сторону люка. Заранее требуется продумать расположение идущей от дома трубы и то, планируется ли её утеплять.
3. Основание ямы – то, на чём не стоит экономить. Оно должно состоять из слоёв песка и гравия, после засыпки заливается бетон. На его толщину влияет диаметр ямы – чем он больше, тем толще дно (приблизительно 15-20 см).
4. Обустройство стен зависит от типа ямы – негерметичный или с гидроизоляцией. Последний может потребовать даже покрытие битумной мастикой.
5. Для перекрытия можно использовать готовый бетонный блин, обязательно наличие отверстия для люка. Диаметр перекрытия на полметра больше диаметра кладки. Также можно залить перекрытие самостоятельно, потребуется деревянный щит, служащий опалубкой. Трубу для отдушины можно влить в перекрытие. Поверхность крышки засыпается слоем грунта.

Без современных комфортных бытовых условий мы не представляем повседневной жизни, поэтому даже отсутствие центральной канализации не останавливает владельцев частных домов от обустройства сантехнических приборов. Для утилизации стоков они устраивают собственную систему накопления. Выгребная яма является самой примитивной конструкцией автономной канализации, но она отлично справляется с возложенными функциями. Конструкция коллектора может выполняться из различных материалов: бетонных колец, монолитных стен или кирпичной кладки. Последний вариант достаточно прост в исполнении и не требует больших затрат. В этой статье рассмотрим, как может быть изготовлена выгребная яма из кирпича своими руками.

Мероприятия по укреплению конструкции

Чтобы колодец прослужил много лет, необходимо учитывать некоторые нюансы и предпринимать следующие действия.

Если поступление воды в колодец будет осуществляться сбоку, в стенке оставляют отверстие для установки фильтра, который можно сделать из пористого бетона.
Мало построить колодец на даче или возле жилого дома – его еще необходимо обслуживать. В стенки глубокого колодца вставляют стальные скобы, способные выдержать вес взрослого человека. Для защиты металла от коррозии применяется двойное покрытие влагостойкой краской.
Рекомендуется оштукатурить внешнюю сторону кладки. Чтобы это было удобно делать, котлован должен быть соответствующего размера. Для штукатурки готовят густой цементно-песчаный раствор в пропорции 1 : 1.
Штукатурка наносится в один прием свежеприготовленным раствором и выравнивается кельмой или полутерком. Важно использовать раствор в течение часа: позднее его связующие качества ухудшаются.
Снизить трение грунта об кладку можно с помощью обшивки досками дистанции между основной рамой и ближайшим кольцом. Доски устанавливают вертикально, но таким образом, чтобы они не мешали укладывать кирпич.
После выполнения первого яруса или захвата, требуется оштукатурить внутренние стенки. Раствор наносят в два слоя: вначале тонким слоем (около 5 мм) – жидкий, чтобы он проник во все микротрещины, а затем – более толстый и густой слой, который тщательно выравнивают. Ровную штукатурку можно сделать с помощью маяков из металлических профилей: опираясь на них правилом, вытягивают, двигаясь сверху вниз, выравнивают раствор. Кольцо из досок на стыке рам раствором не покрывают.

Предварительная подготовка

Перед началом обустройства колодца необходимо принять во внимание следующее:

• выбрать нужно наиболее правильное месторасположение сооружения;
• учитывать время года и погодные условия;
• при работе неуклонно придерживаться правил техники безопасности для такого вида работ.

Место для скважины выбирается заранее. Не стоит располагать ее в непосредственной близости к жилым строениям, так как подземные источники могут размыть грунт и строения осядут, появятся в них трещины. Лучше всего колодец копать на расстоянии не менее 20 метров от дома.

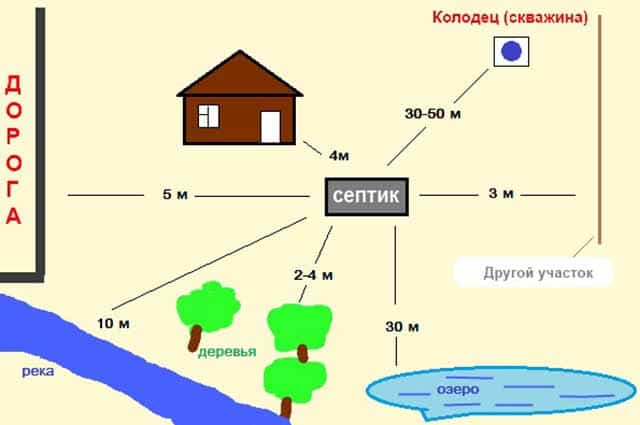

Расположение колодца и прочих построек на участке

Не следует копать скважину возле источников загрязнения, таких как выгребные ямы, скотные дворы, кладбища, поля, откуда существует возможность загрязнения ядохимикатами. Необходимо от них отступить минимум на 30 метров.

Лучше всего начинать работы ранней осенью, так как подземные воды в это время располагаются низко и возможно выкопать скважину для колодца глубже возможного уровня воды. При высоком уровне воды могут возникнуть определенные сложности, так как летом она может исчезнуть.

Если колодец слишком глубокий, то качество воды будет плохое, в связи с чем ее нельзя употреблять. Оптимальная глубина колодезной скважины – от 10 до 20 метров. Можно найти питьевую воду и на глубине 50 метров, но это исключение из правил.

Виды скважин в зависимости от глубины и типов грунта

Кладка колодца

На постройку колодца возможно применять любой кирпич. Лучшим вариантом для таковой кладки будет применение глиняного кирпича, из-за его влагонепроницаемости. Колодец возможно выстроить квадратный, прямоугольный либо круглый. Его форму выбираете произвольно, но из круглого колодца легче создавать откачку нечистот, и делать чистку. Толщины стены достаточно в полкирпича. Заблаговременно высчитайте нужное количество кирпича на всю постройку. Исходя из его размера, посчитайте количество кирпичей в ряду. Полученный итог умножьте на количество рядов. Подготовив все материалы, приступаете к работе:

1. Исходя из вычисленного по объему размера колодца, выполните на земле разметку котлована. Маленький котлован возможно выкопать вручную лопатой. Для извлечения громадного объема грунта целесообразно воспользоваться услугами экскаватора.
2. На дне ямы установите опалубок для заливки фундамента. Из раствора цемента, щебня и песка залейте фундамент толщиной 20 см. При возможности его лучше армировать. Залитый бетоном фундамент покиньте для застывания на 1 неделю. Иногда поливайте его водой для упрочнения.
3. На готовый фундамент начинаете выкладывать кирпичную кладку стен на цементном растворе.
4. Готовые стенки нужно оштукатурить цементным раствором. По окончании схватывания штукатурки, но неполного ее подсыхания, нужно зажелезнить стенки. Для этого берете сухой цемент и втираете его в сырую штукатурку.
5. Дно колодца делаете в зависимости от его назначения. Для герметичного колодца засыпьте слой песка 10 см и утрамбуйте его. Сверху залейте цементную стяжку с добавлением щебня. Для крепости дно возможно армировать сеткой. В случае если же это будет колодец с фильтрующим дном, то бетонировать его не нужно. На дно насыпьте фильтрующий слой из песка 20 см и щебня либо гравия до 40 см.
6. Подсохшую штукатурку на стенах нужно гидроизолировать. Для этого берете тёплый битум либо мастику для гидроизоляции и покрываете всю поверхность стен.
7. В местах входа в колодец канализационной трубы перфоратором выбиваете отверстие. Кроме этого окна для труб возможно было заблаговременно покинуть, на протяжении кладки кирпича, в случае если имеется возможность высчитать их месторасположения. По окончании вставки трубы, зазор уплотните силиконом.
8. На последней стадии вам осталось засыпать землей зазор между котлованом и стенами колодца и накрыть колодец. Перекрытие возможно сделать из деревянного щита, обработав его битумом, либо уложить цементную плиту. В перекрытии должен быть люк для доступа в колодец. Для сливного колодца нужна вентиляция. Исходя из этого вмонтируйте в перекрытие пластиковую трубу диаметром 50 мм и высотой 600 мм. Сверху наденьте грибок. Края перекрытия засыпьте грунтом, но так, дабы оно было выше уровня земли на 10 см.

Кирпичный колодец, выстроенный своими руками готов к эксплуатации. Вам нужно только своевременно его чистить.

Рекомендуем прочесть:

• прочистить канализацию в частном доме своими руками;
• как сделать выгребную яму в частном доме своими руками;
• монтаж канализации в частном доме своими руками.

О достоинствах кирпичной конструкции

Перед тем, как сделать выгребную яму на даче, хозяева обычно рассматривают разные варианты материалов. Кроме кирпича чаще всего используют бетонные кольца, но встречаются и конструкции из шифера на металлическом каркасе, а также более экзотические бюджетные варианты из старых шин. Для каждого материала существуют свои приемы строительства, и не всегда технология оказывается доступной для самостоятельного возведения.

Если выбраны бетонные кольца, не обойтись без спецтехники, ведь кольца необходимо как минимум доставить на место строительства. Опустить их в яму можно и вручную, но на такую работу уходит много времени и сил, поэтому для установки также обычно используют технику, что значительно увеличивает строительный бюджет.

Конструкция шиферной ямы предполагает прикручивание шифера к металлическому каркасу, а его необходимо сначала сварить. Это не проблема, если у вас есть сварочный аппарат, и вы владеете нужным навыком. В противном случае придется нанимать сварщика, что также скажется на бюджете.

Сливная яма из кирпича нередко является более выгодным вариантом по следующим причинам:

• Простой монтаж. Кладка кирпича – сравнительно несложный технологический процесс. С ней справится даже неискушенный в строительных вопросах хозяин.
• Бюджетность. Вам не придется привлекать спецтехнику или приобретать (арендовать) дорогой инструмент. Закупать новый (и дорогой) материал необязательно, подойдет рядовой кирпич б/у.
• В отличие от конструкции из ж/б колец или покрышек, габариты кирпичной ямы выбираются произвольно, исходя из потребностей. Вы не будете подстраиваться под диаметр строительного материала.
• Кирпичная конструкция устойчива к вспучиванию во время промерзания на любом грунте, песчаном или глинистом,
• Вы не выполняете лишнюю работу. Размер ямы рассчитывается впритык к будущей кирпичной кладке, тогда как для железобетонных колец яму делают с запасом. Если вы не планируете привлечение техники, это может стать важным фактором.
• Герметичность. При соблюдении технологии кладка надежно защищает окружающий грунт от загрязнения сточными водами.

Главный недостаток кирпичной конструкции – ее относительная недолговечность: срок эксплуатации не превышает 15 лет. Шифера хватает примерно на столько же, а вот бетон и резина выигрывают и служат значительно дольше.

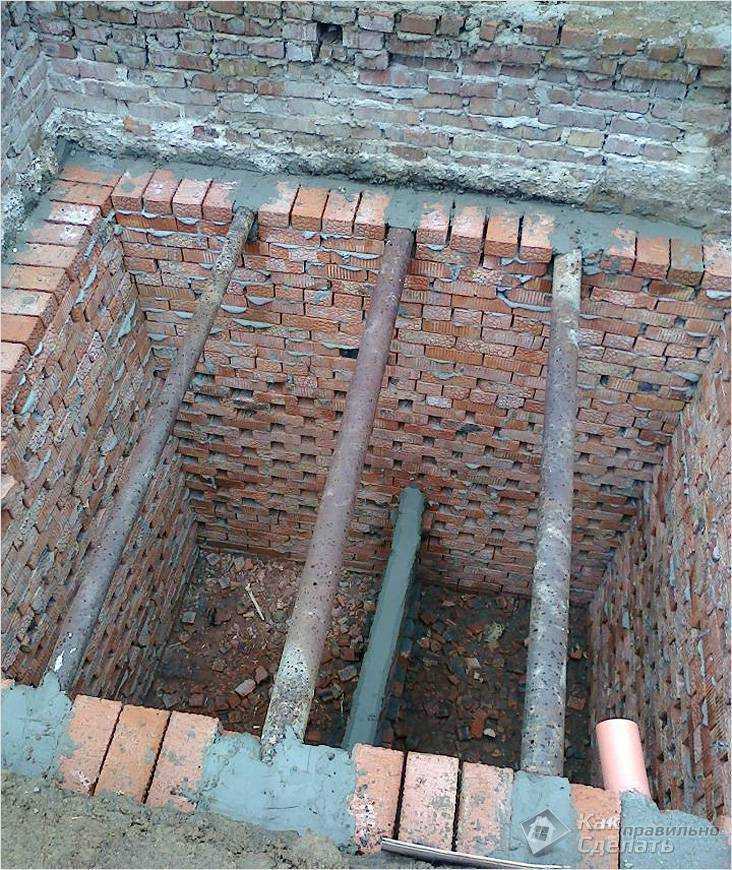

Технология кирпичной кладки

До начала кладки кирпичного колодца устраивают бетонное основание толщиной 10-15 см. Грунт под основанием должен быть тщательно выровнен. Обязательно используйте приборы для проверки уровня.

Тщательно проконтролируйте, чтобы днище колодца было расположено горизонтально. Смастерите три круглых рамы, диаметр верхней 1 метр, размер нижних рам увеличивайте пропорционально. Две верхние рамы делают из дерева, нижнюю раму изготавливают из металла.

Чтобы быть уверенным в правильной форме будущего колодца, сделайте шаблон. С помощью крючков он крепиться на кирпичный ряд и кладка колодца из кирпича будет проходить спокойно и уверенно.

При использовании шаблона даже не имея профессиональных навыков, вы точно выполните все работы.

Выполняя кладку, поэтапно поднимайте шаблон на следующий уровень ряда. Для укрепления кирпичного слоя, каждые пять рядов прокладывайте арматуру. От края кладки прокладывайте арматуру на расстоянии 20-25 мм.

Следите за тем, чтобы в процессе работы кладка кирпича не упиралась в промежуточную рамку. Рамы должны стоять вертикально и горизонтально, их установка проверяется специальными приборами. Уровень регулярно на протяжении всех работ проверяйте отвесом и уровнем. Располагайте кладку кирпича за 50 мм, зону между кладкой и рамой заложите раствором, для экономии и прочности раствора засыпьте щебень.

При кладке учтите следующие моменты
:

1. 1. Свежеуложенный раствор следует тщательно уплотнить, чтобы не было зазоров и пустот. Затем нужно сжать раму, для плотного прилегания к нему.
   2. Если поступление воды предполагается с боковых отверстий, внизу кладки заранее предусмотрите небольшие отверстия для закрепления фильтров, фильтрование происходит за счет вставки пористого бетона.
   3. Как с наружной, так и с внутренней стороны кирпичной кладки, нужно наложить слой штукатурки. Для внешней стороны необходимо учесть размеры котлована, в котором производится кирпичная кладка колодцем. Для внутренней стенки — окончательный диаметр колодца. Раствор берется из расчета 1:1 или 1:2 и вырабатывается быстро, чем дольше раствор простаивает, тем слабее штукатурка в последствие.

1. При кладке округлого колодца делается постепенное сужение к верхней части сооружения. Для этого переход от нижней к верхней части колодца делают с постепенным напуском до 3 см. Сужение производят с трех сторон колодца, оставляя четвертую сторону отвесной по всей высоте кладки. На этой стороне предусмотрены ходовые скобы. Они встраиваются в кирпичную стену по ходу работы в шахматном порядке и образуют лестницу. Для длительного срока службы, скобы, перед заделкой их в кирпичную стену колодца, красят водостойкой краской.

Никогда не забывайте о правилах эксплуатации колодца. Иногда возникает потребность почистить колодец и необходимо спуститься в шахту. Перед тем как совершать подобные манипуляции, обязательно проверьте воздух в колодце на наличие углекислого газа. Для этого необходимо опустить зажженную свечу в колодец. Если пламя не гаснет, то смело можно опускаться в шахту. Иначе в течение 20-30 минут колодец нужно обязательно проветрить с помощью вытяжного вентилятора.

Тщательно ограждайте доступ детей к колодцу. Скважина должна быть всегда закрыта специальной крышкой. Во избежание детских игр и попадания мусора в питьевую воду.

Как устроен колодец смотрите подробнее на видео:

Колодезная кладка из кирпича относится к самому распространенному виду строительства, что подразумевает возведение конструкции наружной стены в три слоя. Естественно, подобного рода работы диктуют свои коррективы, к примеру, производится для выполнения продольного ряда. Причем соединительным элементом служат поперечные перемычки, образуя в результате колодцы. Благодаря использованию колодезной кладки можно значительно экономить на основном строительном материале — кирпиче — более чем на 15%, если производить сравнительную черту с обычной кирпичной кладкой. Хотя разные виды колодезной кладки имеют свои отличия и особенности, что влияют на капитальность и устойчивость наружной стенной поверхности и ее толщину.

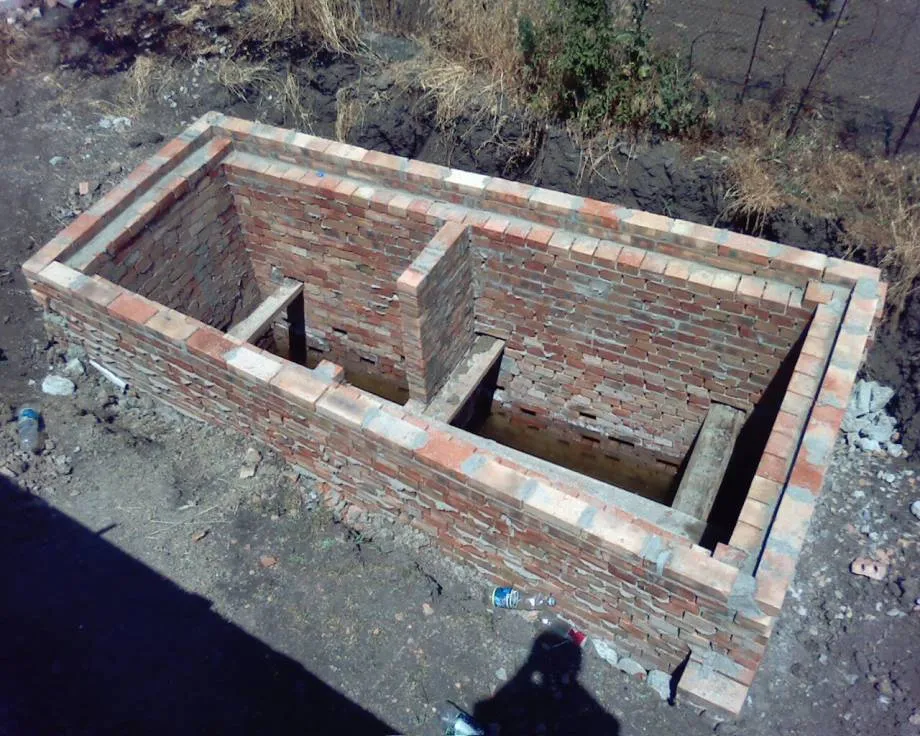

Устройство септика из кирпича

Кирпич относится к самым распространённым и доступным видам строительных материалов. Сложенные из него септики для частных домов обладают рядом достоинств. Они долговечны, обладают надёжной конструкцией. Для их устройства не требуется привлечение специальной техники и использования дорогостоящего инструмента. Материал позволяет создавать конструкции различных размеров и форм.

Недостатком сделанных из кирпича септиков является их низкие изоляционные свойства. Стены колодцев требуют дополнительной защиты от воздействий внешней среды. Второй недостаток — трудоёмкость процесса. На возведение стен конструкции уходит большое количество времени.

Что важно учитывать

При создании чертежа конструкции 3-х секционного септика необходимо правильно распределить процентное соотношение объёмов каждого отсека:

• приёмный сборник — 50%;
• камера аэробной очистки — 30%;
• выходной отсек — 20%.

Кладка септика из кирпича Такое соотношение объёмов отсеков конструкции позволит добиться максимальной степени очистки сточных вод. Связующий кирпичи раствор изготавливают на основе цемента марки М 400. Лучший вариант кирпича — глиняный полнотелый. Этот вид кирпича является самым устойчивым к агрессивным средам, в число которых входят канализационные стоки. Несмотря на прочность глиняного кирпича, стены колодцев штукатурят раствором бетона и покрывают слоем мастики. Заменить бетонную стяжку можно раствором глины. Она имеет повышенную степень устойчивости к стокам.

Для удобства обслуживания конструкции рекомендуется делать глубину отсеков от 1,2 м до 3 м. Оптимальная толщина наружных стен — 25 см, внутренних — 12 см. При устройстве 2-х камерного септика объём приёмного отсека должен быть не менее 1 м. куб. и составлять 75% от общей кубатуры конструкции. Сечение переходных отверстий между отсеками 150*150 мм. Дно септика бетонируют и устраивают гидроизоляцию. Для закрытия верха конструкции лучше использовать бетонные плиты с отверстиями под канализационные люки.

Бетонные плиты с отверстиями для канализационных люков

Дренаж

Дренажная яма делается на некотором расстоянии от первой, либо на одном основании и отделяется перегородкой. Она позволит гораздо реже вызывать ассенизаторскую машину. Суть дренажной ямы в том, что вода из основной, переливается в неё без густых составляющих, из-за которых происходит заиливание.

Схема дренажной канавы

Достигается эффект за счёт «Т»-образного устройства переливной трубы — жидкость забирается из средних слоёв ямы. Она должна располагаться ниже, чем труба из дома.

Для этой ямы допускается кладка кирпича с просветами, и устройство без бетонного основания – и вода просто впитывается в почву.

Итак, кирпичная яма для канализации, это отличное решение. На многом, при её устройстве, можно сэкономить, а кладку никто не будет видеть, а значит, это отличная возможность попрактиковаться начинающему каменщику.

Рано или поздно канализация в загородном доме засоряется. Способы очистки — гидромеханический, химический способ, а также народные методы борьбы с засорами.

Об использовании пластиковых труб для канализации вы узнаете . Плюсы и минусы, а также особенности монтажа.

Какие существуют строения с перекрытиями между люком и стволом шахты?

Существуют разные сооружения.

На данный момент можно выделить два вида:

1. Канализационные.
2. Водонаборные.

Коротко о каждом виде.

Водонаборные конструкции

Их делят также на два подтипа: шахтные и трубчатые. Шахтные выполняются из жби колец и при этом используются горловины. Они бывают круглой, прямоугольной и квадратной формы. Колодец без горловины относится к трубчатому виду конструкции.

Сегодня используют кольца двух типов: пластиковые и железобетонные. Перекрытия межу стволом шахты и люком  для таких сооружений тоже изготавливают из аналогичного материала.

Примечание: практичными в эксплуатации и более выносливыми считаются железобетонные кольца.

Канализационные колодцы

Этот вид сооружений по своей структуре очень похож на водонаборный, но отличия все-таки есть:

• Если канализационная конструкция роется самостоятельно, то в его обстройке будет использоваться камень или же кирпич. Такой вид должен иметь форму груши, с расширением к низу.
• Если канализационный колодец обустраивается кольцами, то его форма будет ровной.

Для обустройства сооружения используются пластиковые или железобетонные кольца, готовые септики.

Рекомендации: готовые септики уже имеют встроенные перекрытия межу люком и шахтой. Если же сооружения выполнены из колец, то в конце следует обязательно установить эту перегородку.

Используйте кольца из железобетона. Они прослужат долго и они  достаточно практичны.

Конечно, в канализационном колодце можно и не устанавливать горловину.  В этом случае перекрытием может служить плита, на нее кладут люк. Это тоже очень прочно и долговечно. Но есть и минус: это неудобство при очистительных работах, через люк легко проникают поверхностные воды с листьями и другим мусором.

В результате – сильный засор канализации.

Виды перекрытий

Горловина канализационного колодца производится из железобетона, пластика или кирпича.

Особой популярностью пользуется первый вид.

Существует несколько марок, которые отличаются своими особыми характеристиками.

1. Горловина колодца ко 6. Ко — означает кольцо опорное, цифра 6 — диаметр. Этот тип конструкции имеет высоту от 7  см до 10 см. Вес этого типа горловины равен примерно 50 кг.
2. Кольца горловин колодцев марка к 10-10. По своему строению этот тип аналогичен предыдущему. К – означает кольца, а цифры 10-10 – это высота и диаметр.  Эта марка горловины монтируется на самом верху.

Схема установки кольца КО 6

Все горловины закрываются люком. Люк бывает из пластика, бетона или металла.

Общая технология строительства

Кирпичные колодцы бывают двух видов: круглые и прямоугольные (квадратные). Перед кладкой нужно сделать разметку по радиусу или крайним точкам. Ширина котлована должна быть на несколько сантиметров шире кладки.

Перед кладкой нужно сделать фундамент из бетона, его высота зависит от глубины и наличия грунтовых вод.

Инструкция строительства кирпичного колодца

Круглые стенки выкладываются тычковой кладкой, чтобы маленькие грани образовывали круглую поверхность внутри. В низу должна располагаться рабочая камера, с большим радиусом, чем горловина колодца из кирпича. Для её образования нужно смещать каждый новый ряд на 1,5-3 сантиметра. Таким образом, расширение скважины внизу будет за счет напуска на стены. Для квадратных колодцев нужно делать напуски только с трёх сторон, а четвертая сторона будет ровной для монтажа лестницы.

Лестница делается из П-образных металлических труб (скоб), которые устанавливаются во время кладки в стену.

Тычковая и ложковая кладка

Для надежности кладки нужно смещать смежные ряды на ¼. Кроме того, её армируют и штукатурят. Не жалейте раствора на швах, особенно снаружи. Для дополнительной защиты кирпича от влаги и большей долговечности, можно обработать его проникающей гидроизоляцией.

Даже самая маленькая кирпичная колодцевая кладка требует наличия хотя бы одного подсобника. Один человек работает с кладкой – второй подает кирпичи, делает раствор.

Кладка снизу

Если колодец глубиной более 5 метров, то обычно делают кладку снизу.

Для этого на дне ямы колышками делается разметка и определяется толщина стенок. Обычно это 1 или 1,5 кирпича. Слишком тонкие стены могут разрушиться из-за движения грунта, и кладка обвалиться.

Каркас для анкеровки

Для безопасной работы нужно сделать 3 круглые рамы: 1 основную железобетонную и 2 дополнительных из дерева. Толщина основной рамы должна быть больше кладки на 5-10 сантиметров, а дополнительные должны быть с одинаковым диаметром относительно кладки. В основной раме по всему диаметру делаются отверстия для арматуры. В них вставляются металлические стержни, которые будут усиливать стены. Сверху на арматуру надеваются дополнительные рамы и прикручиваются гайками (см. фото выше). По мере кладки стен, они будут подниматься, и в итоге совсем снимутся.

Кладка снизу котлована

• Вода со дна откачивается и начинается кладка по арматурному каркасу. Самое главное тут сохранять ровность стенок, особенно это трудно сделать в высоких конструкциях. Для этого вы можете перед началом работ сделать круглый шаблон для проверки.
• При этом нужно не забывать каждый новый ряд смещать относительно предыдущего, чтобы швы не пересекались. Швы заделываются цементно-щебеночным раствором. В конце стены штукатурят изнутри.

Кладка сверху

Кладка сверху более трудна для начинающих мастеров, и тут вам не обойтись без помощи опытного каменщика. Этот способ применяется как для маленьких, так и до глубоких колодцев, при постройке по монолитной технологии.

• Принцип технологии состоит в спуске кладки по заранее подготовленному железобетонному основанию. В нём установлен металлический каркас (так называемый арматурный нож).
• В отличие от кладки снизу, арматура сразу цементируется в бетонное основание, а не устанавливается в просверленные отверстия.
• Когда основание готово, делается кладка по технологии монолитного колодца. При этом сразу происходит штукатурка с внешней стороны. Постепенно стены спускаются вниз, путем удаления под ними грунта.

Методика обустройства

По методикам СНиП при возведении трехслойных стен с утеплителем из минеральной ваты или пенопласта сначала выводят внутреннюю стену, к ней крепится теплоизоляция, а потом с необходимым зазором для вентиляции выводят внешнюю часть колодца, соблюдая расположение перемычек. Вату при этом для гидроизоляции покрывают диффузной мембраной.

При засыпном варианте:

1. На гидроизоляционный слой фундамента укладывается 2-4 слоя плотной кирпичной кладки, на углах начиная с тычковых сторон. Каждый ряд укрепляют армированной сеткой.
2. Формируется основание несущей и облицовочной стены с необходимым зазором под выбранный теплоизоляционный материал.
3. По длине стены через 60-120 см выкладывают перемычки. Зазор от перемычки до стены — от 2,5 см, это исключает образование мостиков холода в зимний период. Впоследствии, поскольку перемычки расположены вертикально на всю высоту стены, балки перекрытия будут укладываться на места их формирования.
4. Засыпку стен с керамзитом или другой теплоизоляцией проводят не выше 5-7 рядов с утрамбовкой и заливкой раствором.
5. На залитый раствор устанавливают армированную сетку для придания жесткости конструкции, или в процессе кладки между слоями в шахматном порядке соединяют 2 стены арматурными связками с загнутыми краями и антикоррозийным покрытием. Альтернативой арматуре являются гибкие связи. Их производят из стеклопластика или базальтопластика, они не подвержены коррозии, с нанесенным напылением крупнозернистого песка для большей фиксации и встроенным фиксатором для крепления утеплителя к стене.
6. Все углы здания фиксируются армированной сеткой с антикоррозийным покрытием. Также в местах пересечения стен, внешних углах и в поясе перед кровлей дополнительно ставят гибкие связи. Под оконными и дверными проемами при любом виде кирпичных кладок формируют 2-3 ряда сплошного слоя кирпича.
7. Заключительные 5-7 рядов колодезной кладки строения выкладывают аналогично начальным рядам плотной кирпичной кладкой.

У экономной колодезной кладки много оппонентов. Главным аргумент, который они выдвигают — это невозможность частичного ремонта утеплителя дома при его усадке или деформации, но современные технологии позволяют ремонтировать дома, построенные более 50 лет назад. Тепловизоры видят места потери тепла, а пеноизольные установки через небольшие отверстия заполняют пустоты качественным утеплителем.

Конструкция облегченного типа

Кладка колодцев при этом виде работ осуществляется двумя рядами, между которыми образовывается полость в виде колодца. Через 2—5 рядов конструкция закрепляется тычковым рядом. Если длина стены составляет более 1,5 м, то производится армирование с помощью стальной проволоки. Особенностью такой конструкции является то, что пустоты заполняются раствором бетона до самого верха. Такой вид стены чаще всего применяют для нежилых помещений, которые не нуждаются в удерживании тепла. Заполнение колодцев проводится поэтапно исходя из скорости застывания раствора.

Последовательность работ

Кирпичная кладка стен по данной технологии предусматривает проведения грамотного расчета и строго соблюдения последовательности операций.

1. На слой гидроизоляции фундамента здания укладывается кирпич в 2 ряда. Сплошные ряды служат основанием для последующей кладки.
2. Выкладываются 2 параллельные стенки из кирпича, которые разделены расстоянием, соответствующим толщине выбранного утеплителя.
3. Каждые 60-120 см монтируются поперечные перемычки-диафрагмы. Ориентировать их лучше всего по расположению балок перекрытия.
4. Соседние стенки скрепляются арматурой или проволочными соединениями для образования целостной структуры.
5. Проемы окон и дверей выполняются с помощью сплошной кладки.
6. Пространство между двумя слоями кирпича заполняется жидким раствором бетона или плитным утеплителем каждые 5-6 рядов. При использовании сыпучего материала производится заливка каждые 30-50 см. Делается это для предотвращения проседания изоляционного слоя.
7. Последний завершающий ряд также должен быть сплошным без промежутков. Для прочности используется армирующая сетка.
8. На поверхности последнего ряда кирпича устраиваются опоры, которые являются основанием для нижележащих прогонов стропил конструкции крыши или для балок перекрытия.

Колодцевый принцип укладки кирпича применяется при строительстве малоэтажных зданий, загородных домов и коттеджей. Такая технология имеет оптимальное сочетание теплоизолирующего слоя, расхода строительных материалов, стоимости постройки и трудоемкости процесса. Тем не менее необходимо учитывать все минусы возводимой конструкции и проводить грамотные расчеты на этапе проектирования.

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.
