Фасонные части канализационных труб: классификация фитингов

Размеры и особенности установки

Канализационные трубы с углами 110 обладают определенными размерами и требованиями по установке:

1. Внутренний диаметр трубы составляет 110 мм. Это позволяет обеспечить эффективный отвод сточных вод и предотвратить возможные засоры.

2. Длина трубы может варьироваться в зависимости от конкретного строительного объекта и расположения системы канализации.

3. Углы для канализационных труб 110 имеют гладкую внутреннюю поверхность, что улучшает проходимость и предупреждает скопление отложений и засоров.

4. При установке углов для канализационных труб необходимо соблюдать правильную последовательность и точность соединений, чтобы обеспечить надежность и герметичность системы.

Важно учесть особенности установки труб в помещении и на улице, а также возможность учета требований водосточной системы

Правильные размеры и установка углов для канализационных труб 110 позволяют обеспечить эффективную, надежную и безопасную работу системы канализации в зданиях и сооружениях.

Назначение канализационных фитингов и материал изготовления

Фитинги являются элементами канализационной системы и предназначены для соединения отдельных деталей в единый трубопровод и подключения к нему сантехнических приборов.

В процессе монтажа может возникнуть ситуация, когда нужно внутриквартирную систему бытовых стоков подключить к чугунному стояку. Для этого используются специальные переходы 110/124 мм. Умывальники и ванны подключаются к общей трубе посредством переходников 110/50 мм.

Для изготовления фасонных частей используются следующие материалы:

полипропилен;
полибутилен;
полиэтилен;
поливинилхлорид.

Наиболее часто используются изделия из ПВХ и полипропилена (ПП).

Преимущества фитингов из полипропилена

Чаще всего изделия из ПП применяют для внутренних безнапорных канализационных систем.

В магазинах вы найдёте максимальный выбор полипропиленовых фитингов для труб.

Достоинствами материала являются:

сохранение физических свойств после замерзания среды;
удобство и простота монтажа;
возможность транспортировки горячих (65°С) стоков;
длительный (до 50 лет) срок службы;
небольшая стоимость (на 20-25% ниже, чем у изделий из ПВХ);
высокая ударная стойкость.

Углы 90 градусов

Углы 90 градусов представляют собой особый вид углов, который широко применяется в системах канализации. Они используются для изменения направления движения сточных вод в трубопроводах.

Углы 90 градусов изготавливаются из прочного и долговечного материала, который обеспечивает надежную работу системы и защищает от протечек и разрушений. Размеры углов 90 градусов соответствуют стандартным размерам системы канализации диаметром 110 мм.

Установка углов 90 градусов осуществляется в соответствии с рекомендациями производителя

Важно правильно соединить трубопроводы с углами, обеспечивая герметичность и надежность системы. Также необходимо учесть принципы гидравлического расчета и установить углы в тех местах, где они будут наиболее эффективными

Углы 90 градусов широко используются в строительстве и ремонте систем канализации. Они обеспечивают плавное изменение направления движения сточных вод, снижают вероятность засоров и других неполадок в системе. Кроме того, углы 90 градусов позволяют сократить количество необходимых соединительных элементов и облегчают монтаж системы.

Материалы для изготовления углов

Углы для канализационных труб 110 обычно изготавливаются из следующих материалов:

Поливинилхлорид (ПВХ) — это самый популярный материал для изготовления углов. Он обладает высокой стойкостью к химическим веществам и механическим повреждениям. Кроме того, ПВХ устойчив к коррозии и имеет долгий срок службы.
Полипропилен (ПП) — это еще один распространенный материал для изготовления углов. ПП обладает прочностью, стойкостью к высоким температурам и химическим веществам. Также он устойчив к коррозии и имеет хорошие гидроизоляционные свойства.
Нержавеющая сталь — это материал, который обеспечивает высокую прочность и долговечность углов. Он также устойчив к коррозии и подходит для использования в условиях с повышенной влажностью.
Чугун — это традиционный материал для изготовления канализационных труб и углов. Он обладает высокой прочностью и стойкостью к механическим повреждениям. Кроме того, чугун устойчив к высоким температурам и химическим веществам.

Выбор материала для углов зависит от условий эксплуатации, требований к прочности и долговечности, а также предпочтений заказчика

Важно учитывать, что каждый из материалов имеет свои особенности и преимущества, поэтому перед выбором следует обратиться к специалистам

Герметизация стыков

В ходе монтажа отводов нужно следить и за качественной герметизацией всех стыков, иначе коллектор будет протекать. В большинстве случаев все пластиковые элементы уже оснащены уплотнителями из резины. Они находятся внутри раструба. Если их нет, резиновое кольцо вставляется до упора перед стыкованием колена с тубой.

Усилить эффект герметизации помогают специальные сантехнические герметики. Их предварительно наносят на резиновый уплотнитель по всей окружности. При выборе герметика, лучше отдать предпочтение нейтральному, чем кислотному. Первые более надежны, хоть и стоят дороже. Кислотные составы запрещено применять при монтаже чугунных или стальных коллекторов. В противном случае кислота будет разъедать металл.

Виды углов для канализационных труб 110

90 градусов — угол, при котором труба поворачивает на 90 градусов. Часто используется для выполнения поворотов на прямых участках трубопровода.
45 градусов — угол, при котором труба поворачивает на 45 градусов. Данный вид угла часто используется для создания плавных поворотов и избегания резких изменений направления течения сточных вод.
30 градусов — угол, при котором труба поворачивает на 30 градусов. Такие углы обеспечивают более плавный и мягкий переход между участками трубопровода.
15 градусов — угол, при котором труба поворачивает на 15 градусов. Вид угла, предназначенный для создания очень плавных поворотов и минимизации сопротивления сточных вод.

Выбор определенного вида угла зависит от конкретных условий монтажа и требований проекта. Перед установкой углов необходимо определить не только угол поворота, но и место их размещения в системе канализации.

Углы под 90 градусов для канализации

Углы под 90 градусов являются важной частью системы канализации, позволяющей создать гладкий поворот при перепаде направления трубопровода под прямым углом. Такие углы обеспечивают эффективную работу системы и удобство монтажа

Особенности выбора углов под 90 градусов:

Материал: углы для канализации могут быть изготовлены из различных материалов, таких как полипропилен, алюминий или нержавеющая сталь. Выбор материала зависит от требований к механической прочности, стойкости к химическим веществам и температуре эксплуатации системы.

Диаметр: углы под 90 градусов для канализации бывают разных диаметров и должны подходить для соединения с общей системой трубопровода

Размеры обычно указаны на упаковке или в технической документации.

Форма: углы под 90 градусов могут быть как прямыми, так и короткими радиусами
Короткий радиус обеспечивает более плавный поворот, однако требует большего пространства для монтажа.

Качество: при выборе углов под 90 градусов для канализации важно обращать внимание на их качество. Лучше отдать предпочтение изделиям проверенных производителей, особенно при установке в основных системах канализации.

Углы под 90 градусов широко применяются в строительстве и коммунальных системах. Они обеспечивают корректное направление стоковых вод и предотвращают образование пробок и засоров в системе канализации. При правильном выборе и установке, такие углы обеспечивают долгосрочную и надежную работу системы, минимизируя необходимость ремонтных работ.

Отводы для канализации ПВХ

Канализационные линии из непластифицированного поливинилхлорида широко используется снаружи и внутри зданий, отвод канализационный 110 мм имеет стандартные углы отклонения от центральной осевой линии в 15, 30, 45, 67, 87 градусов. Канализационная линия из ПВХ имеет следующие особенности:

Элементы рассчитаны на работу жидкостями, температура которых не превышает 45 С. и не опускается ниже — 60 С.
Трубы имеют малый вес и внутреннюю гладкую поверхность, обеспечивающую высокую пропускную способность.
Изделия не подвержены коррозии, устойчивы к кислотному и щелочному воздействию, нейтральны к большинству химических веществ.
Материал имеет низкую теплопроводность, сопоставимую с теплоизоляторами — это уменьшает риск промерзания линии в зимнее время.
Благодаря химической устойчивости материала к различным веществам, срок службы канализации из ПВХ достигает 50 лет.

Виды фасонных изделий

Фасонные элементы канализации полностью соответствуют трубопроводам по размеру, материалу и прочим параметрам

Это важно, так как система транспортирует стоки с разной температурой. Если при сборке будут использованы элементы из различных материалов, величина теплового расширения окажется разной. Это отрицательным образом повлияет на соединения, вызовет появление протечек

Это отрицательным образом повлияет на соединения, вызовет появление протечек.

Существуют разные виды фитингов. По назначению их делят на внутренние и наружные. Первые (серые) используются при сборке канализации внутри зданий, а вторые (рыжие) работают с наружными участками сети. Кроме этого, есть напорные и безнапорные элементы. Как правило, системы самотечные, поэтому преобладают безнапорные детали.

Материалом для изготовления фасонных изделий служат:

ПВХ;
полипропилен;
чугун.

Два первых материала на сегодня являются основными, а чугунные элементы используются только в промышленных или ливневых сетях. Это вызвано разной сложностью или скоростью сборки чугунных, пластиковых деталей. Полипропиленовые элементы чаще используются для наружных сетей, поскольку они лучше переносят низкие температуры. Изделия из ПВХ встречаются повсеместно, но основной областью их применения являются трубы для внутренней канализации и фасонные части.

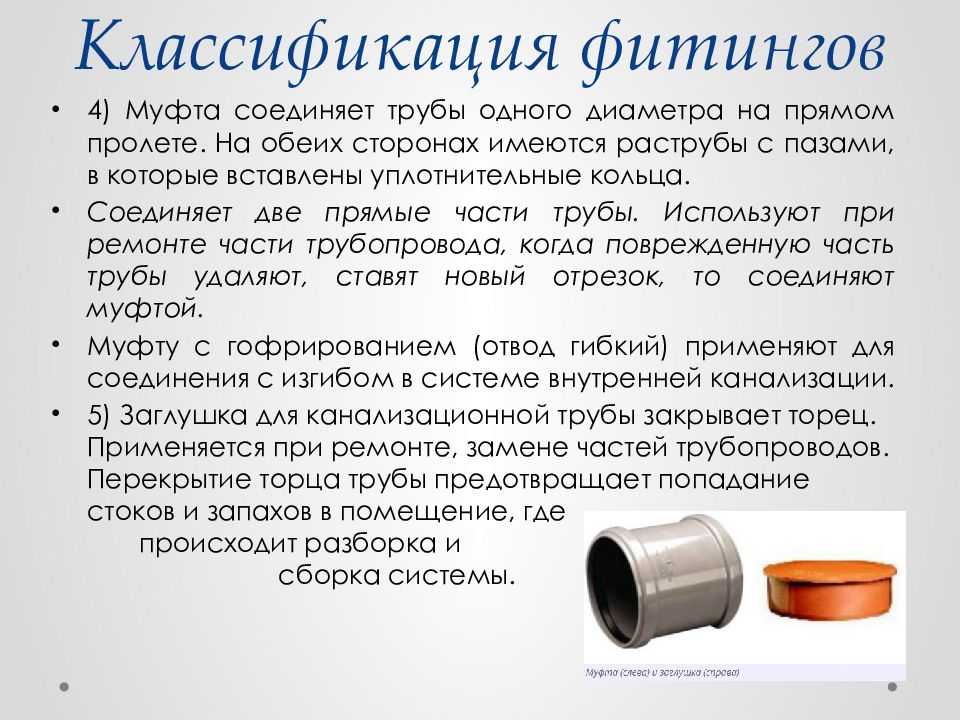

Существуют фитинги, предназначенные для выполнения различных функций и задач

муфты проходные, компенсирующие или упорные. Служат для соединения прямых участков безраструбных труб, а также используются при врезке дополнительных элементов в уже действующую систему;
отводы. Предназначены для изменения направления линии. Есть отводы с разным углом поворота — 15°, 30°, 45°, 67°, 90°;
тройники. Используются для присоединения сантехники или создания ответвления от основной линии. Существуют тройники с отводом под прямым углом, или под 45° (прямой и косой тройники);
редукция. Применяется, когда требуются разные входные и выходные размеры фасонных частей канализации из ПВХ или пропилена;
крестовины одно- и двухплоскостные. Используются в узловых участках системы, на стояках. Есть крестовины с отводами под 90°, или под 45°. Диаметр отводов может быть таким же, как у прямого участка (обычно, 110 мм), или меньше;
переходы. Это элементы, позволяющие соединять трубы разного диаметра. Как правило, оси трубопроводов не совпадают. Это делается для того, чтобы обе части было удобно крепить к опорной плоскости хомутами;
ревизия. Это род тройника, центральная часть которого снабжена герметичной крышкой. Используется для прочистки трубопроводов;
обратный клапан. Препятствует движению стоков в обратном направлении;
заглушка. Устанавливается на свободном торце трубы для герметичности системы.

Тип соединения

Кроме этого, фасонные части канализационных труб ПВХ, размеры которых соответствуют диаметру трубопроводов, отличаются типом соединения. Существуют:

безраструбные элементы;
раструбные под герметик;
раструбные под резиновое кольцо.

Наибольшей популярностью пользуется последняя группа фитингов. Она отличается высокой скоростью сборки, не требует никаких специальных инструментов для монтажа. Трубы просто вставляются в раструб, где плотно обхватываются резиновым герметизирующим кольцом. При сборке не следует погружать свободный конец в соединительный элемент на всю длину. Надо делать небольшой запас хода для температурных расширений материала.

Все фасонные части труб канализации изготавливаются из того же материала, что и трубопроводы. Свой набор фитингов есть у всех разновидностей — ПВХ, пропиленовых или чугунных труб. Использовать соединительные элементы от разных видов канализации не рекомендуется. Они или не подойдут по размеру, или будут иметь разные физические свойства. Надо сразу приобретать нужные детали.

Установка на ровной поверхности

Перед началом установки необходимо очистить поверхность от грунта, камней и других препятствий. После этого следует произвести засыпку песком или щебнем, чтобы создать ровную поверхность для установки труб.

После подготовки поверхности можно приступать к установке труб. Сначала необходимо установить специальные опорные крепления, которые будут удерживать трубы на месте. Затем можно начинать складывать трубы одну над другой, закрепляя их с помощью фитингов и муфт.

Важно помнить, что установка на ровную поверхность не предусматривает наклона для стока, поэтому необходимо учитывать этот момент при выборе метода установки. Если требуется обеспечить наклон для стока, следует выбрать другой способ установки, например, с использованием уклонных каркасов

Важно учесть также глубину залегания труб и необходимость обеспечения доступа к системе для обслуживания и ремонта. В некоторых случаях может потребоваться установка дополнительных колодцев или люков

После завершения установки труб необходимо произвести герметизацию соединений, чтобы исключить возможность протечек и застоев сточных вод. Для этого используются специальные герметики или фум-лента.

Установка на ровной поверхности является простым и быстрым способом установки канализационных труб диаметром 110 мм, который подходит для поверхностей без наклона.

Полипропиленовые отводы для канализации

Канализационные отводы из серого полипропилена используются только внутри помещений, для наружных диаметров канализационных труб в 110 мм применяют изделия с углами поворота 15, 30, 45, 67, 87 градусов. Изделия из полипропиленового пластика имеют следующие основные характеристики:

Полипропилен боится ультрафиолетового излучения, поэтому применяется только внутри помещений.
Нейтральность по отношению к кислотным, щелочным и спиртовым растворам и неорганическим соединениям.
Температура плавления материала около 170 С., при эксплуатации допустимая температура рабочей жидкости не должна превышать 95 С.
Температура хрупкости материала составляет от -20 до -25 С.

Рис. 7 Отвод канализационный — виды и размеры

Что такое канализационные отводы

Канализационный отвод —
это элемент системы, выполненный в виде отрезка трубы с изменяющимся
направлением, или с дополнительным присоединительным патрубком. Наиболее
распространенный вид —
участок изогнутой трубы с присоединительной муфтой (раструбом) на одном конце.
Также бывают
конструкции, которые представляют собой прямой отрезок трубопровода с двумя
муфтами. Одна из них находится на прямом
отрезке, а вторая присоединена посередине под прямым углом или под 45°. Первый
тип фитингов называется двойник,
он выполняет функцию изменения осевого направления движения стоков. Второй
тип — тройник.
Фактически, это разветвитель,
способный выполнять разные функции и задачи. Существуют разные виды канализационных отводов,
которые полностью соответствуют номенклатуре основных трубопроводов и могут
быть присоединены к соответствующим трубам напрямую или через специальный
переходник.

Изначально они представляли собой
чугунные фасонные отливки, монтаж которых представлял собой довольно сложную
задачу. Соединялись путем герметичного заполнения раструба цементным раствором
или специальным составом из сантехнической серы. Современные элементы пластиковые, они лишены
практически всех недостатков чугунных труб и фитингов. Основным их достоинством
считается гладкая внутренняя
поверхность, не создающая участков оседания жировых наслоений и засоров.

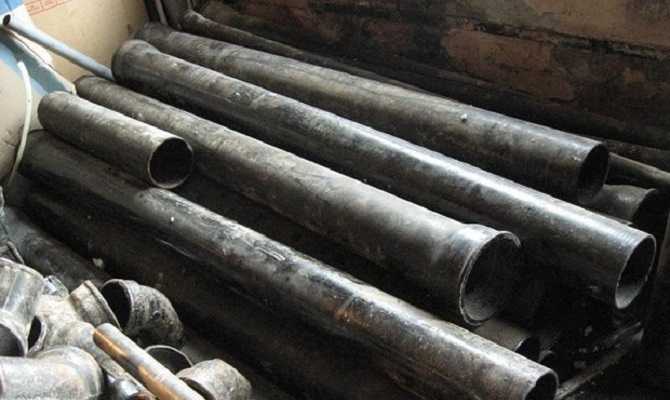

2 Параметры чугунных изделий – главные размеры

Интересующие нас изделия изготавливаются по Госстандарту 6942–98. Сырьем для них является чаще всего серый чугун. В нем углерод содержится в форме пластинчатого графита. Трубы из серого чугуна рекомендованы для прокладки коммуникаций внутри и снаружи различных по назначению построек. Реже описываемые изделия выпускаются из высокопрочного и ковкого чугуна. Такие трубы, как правило, имеют сечение более 150 мм. Они обычно применяются для обустройства внешних канализационных сетей крупных промышленных предприятий.

Главным, в чугунных трубах, является номинальный диаметр

Различают несколько диаметров канализационных трубных изделий – наружный, условного прохода, номинальный

При обустройстве канализации следует принимать во внимание все виды сечений. При этом главным из них всегда является номинальный диаметр

На него стоит ориентироваться в первую очередь. В быту в большинстве случаев используются изделия сечением 50, 100 и 150 мм. Основные размеры канализационных труб указанных диаметров приведены далее:

50 мм. Длина таких труб – 75–200 см, вес – 4,5–11 кг.
100 мм. Эти изделия выпускаются длиной 75–220 см, их масса – 10,5–27,1 кг.
150 мм. Их длина аналогична трубам 100 мм, а вес составляет 15,7–43,4 кг.

Отдельно отметим, что чугунные изделия разрешается соединять в одну систему с популярными в наши дни пластиковыми трубами. Для этих целей используются переходники-манжеты (их делают из резины).

Отвод канализационный — виды, размеры, углы поворота, выбор и монтаж

При монтаже любой трубопроводной системы всегда возникает необходимость в изменении ее направления — это происходит с помощью встраиваемых в магистраль деталей, называемых отводами. В бытовых системах вывода серых и фекальных вод таким элементом для изменения направления линии является отвод канализационный, изготавливаемый из различных материалов и имеющий несколько типоразмеров.

При самостоятельном монтаже канализационной линии в быту в основном используют пластиковые виды трубопроводов, при этом отводы для канализации внутри и снаружи зданий имеют некоторые отличия. Знание их технических характеристик поможет провести правильный монтаж наружной и внутренней канализационной магистрали с соблюдением технологии без лишних финансовых затрат.

Рис. 1 Какие бывают канализационные трубы

Как выбрать трубы для канализации: отличительные особенности разных видов

Крестовины

Проектирование и монтаж канализационной системы

Проектирование и монтаж канализационной системы являются важными этапами в строительстве и ремонте жилых и коммерческих помещений. Качественно выполненная канализационная система обеспечивает эффективное отвод и очистку сточных вод, а также предотвращает возможные проблемы, связанные с засорами и протечками.

При проектировании канализационной системы необходимо учитывать ряд факторов, таких как гидравлические расчеты, материалы трубопроводов, углы поворотов и срезы. Важным аспектом является выбор углов для канализационных труб 110, которые обеспечивают правильное направление потока сточных вод и облегчают монтаж.

Канализационные трубы используются для отвода сточных вод от санитарно-технических приборов, таких как раковины, унитазы, ванны. При выборе углов для канализационных труб 110 необходимо учитывать тип помещения, его планировку, необходимость установки сантехнического оборудования и другие факторы.

Углы для канализационных труб 110 могут быть различных типов и форм. Наиболее распространенными являются угловые соединения 90 градусов, тройники, отводы, разветвители и муфты

Важно правильно выбрать углы для канализационных труб, исходя из требований и особенностей конкретного помещения

При монтаже канализационной системы необходимо соблюдать все требования и нормы, установленные строительными и санитарными нормами

Важно правильно прокладывать трубопроводы, обеспечивая их надежное крепление и герметичность соединений. Также важно учитывать глубину закладки труб и прокладывать их по оптимальному маршруту

Дальнейшая эксплуатация канализационной системы будет зависеть от ее правильного проектирования и монтажа. Регулярная профилактика и обслуживание помогут предотвратить возможные проблемы и продлить срок службы всей системы.

В итоге, проектирование и монтаж канализационной системы требуют внимательного и комплексного подхода. Выбор правильных углов для канализационных труб 110, следование строительным и санитарным нормам и проведение качественных монтажных работ сделают систему эффективной и надежной.

Отводы для гофрированных труб Корсис

Гофрированные трубы Корсис — изделия, выполненные по новейшим технологиям, особенностями конструкции является двухслойная структура с гладкими внутренними стенками и наружной гофрой черного цвета, защищающей поверхность от ультрафиолетового излучения. Благодаря такой структуре, трубы имеют высокую кольцевую жесткость, позволяющую эксплуатировать их на больших глубинах. Материалом трубных внутренних стенок является полипропилен — это позволяет эксплуатировать изделия при температурах протекающих жидкостей около 65 С.

Рис. 8 Трубы Корсис, раструб с кольцом уплотнительным – конструкция и внешний вид

Трубы Корсис при изготовлении имеют приварной раструб с внутренними гладкими стенками, для соединения поверх гофры другой трубы одевается выступающее уплотнительное кольцо, которое вставляется в раструб. При изменении направления линии используются отводы с наружной гофрированной поверхностью и внутренними гладкими стенками, они одеваются снаружи через уплотнительные кольца на трубах и вставляются внутрь также через герметичное кольцо.

https://youtube.com/watch?v=yyU4TyNc3Qk

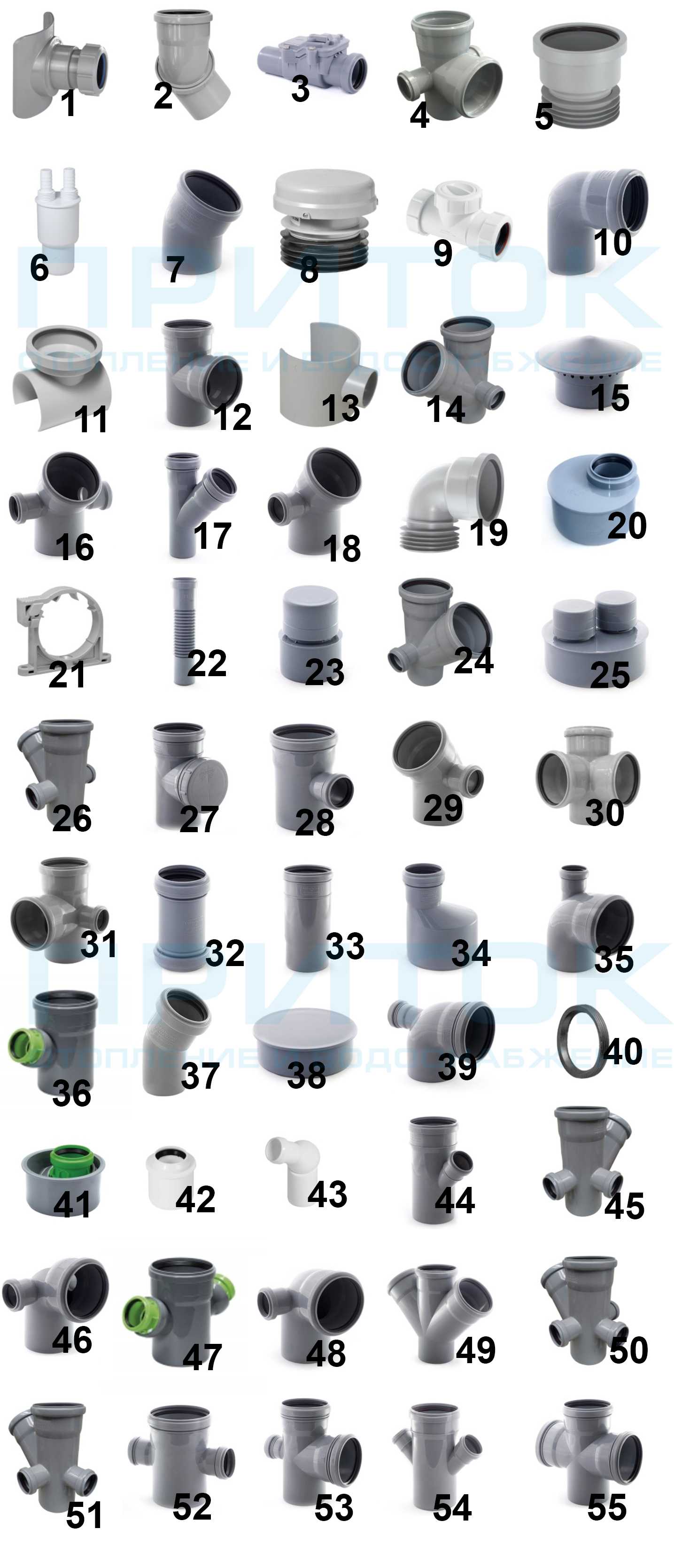

Виды фитингов для канализации

Фитинги для монтажа внутренней и наружной канализационной системы, оснащенные резиновыми уплотнительными кольцами, бывают следующих видов:

муфта – служит для соединения двух отрезков труб в один прямой участок;

Фитинг – редукция

редукция – переходник для соединения труб различных диаметров и материалов;
тройники на 45, 67 и 90 градусов – фитинги канализационных труб, служащие для ответвления трубы от основной магистрали на соответствующий угол;
ревизия – элемент трубопровода, служащий для проведения очистки от засоров;
крестовины одно- и двухплоскостные 45 и 90 градусов – для устройства сложных соединительных узлов канализационной системы;
отвод – фитинг для выполнения поворота канализационного трубопровода;
заглушка – элемент для перекрытия трубы в случае необходимости.
обратный клапан – для исключения возможности обратного движения стоков по трубопроводу в случае аварийных ситуаций.

Для монтажа системы клеевым способом трубы ПВХ и фитинги канализационные применяются аналогичных конструкций за исключением отсутствия в них резиновых уплотнителей.

Рекомендации по прокладке канализационного трубопровода

Любая бытовая система канализации будет смонтирована вами без особых трудностей, если у вас в наличии будут иметься ПВХ трубы и фитинги канализационные в достаточном количестве и требуемом разнообразии.

Останется лишь грамотно смонтировать систему, обеспечив требуемые уклоны для возможности самотека сточных вод, а также установить ревизии с шагом, достаточным для нормального проведения прочистки в случае необходимости.

Предыдущая запись Герметик для канализационных труб: виды и применение

Следующая запись Трубы ПВХ для внутренней канализации: особенности установки

Виды углов для канализационных труб 110

Углы для канализационных труб 110 используются для соединения разных участков трубопровода и изменения направления потока сточных вод. В зависимости от требований и особенностей конкретного проекта, могут использоваться различные виды углов.

1. Угол 90 градусов

Угол 90 градусов позволяет сделать прямой поворот в трубопроводе. Он широко используется при строительстве канализационных систем и обеспечивает плавный и безотказный слив сточных вод. Угол 90 градусов имеет стандартные размеры и может использоваться в большинстве случаев.

2. Угол 45 градусов

Угол 45 градусов используется для создания более пологого поворота в трубопроводе. Он позволяет снизить гидравлическое сопротивление и повысить производительность системы. Угол 45 градусов также может использоваться при ограниченном пространстве или при строительстве трубопровода на большой глубине.

3. Угол 22,5 градусов

Угол 22,5 градусов обеспечивает еще более плавный поворот в трубопроводе. Он позволяет снизить вероятность засоров и улучшить качество слива сточных вод. Угол 22,5 градусов может использоваться, например, при строительстве системы канализации в многоэтажных зданиях или при необходимости избежать острых поворотов в трубопроводе.

4. Угол 15 градусов

Угол 15 градусов является самым пологим из представленных видов углов. Он особенно полезен при строительстве систем канализации с низкой градиентом или при необходимости обеспечить максимальный проток сточных вод. Угол 15 градусов может быть использован, например, при создании сливных систем на территориях с большим количеством осадков.

5. Угол 135 градусов

Угол 135 градусов используется в случаях, когда необходимо развернуть направление потока сточных вод на 180 градусов. Он предназначен для создания обратного поворота в трубопроводе и может использоваться в специфических ситуациях, когда требуется изменить направление потока воды и избежать повторного соединения труб.

6. Комбинированный угол

Кроме вышеперечисленных видов углов, существуют комбинированные углы, которые представляют собой комбинацию нескольких углов в одном изделии. Эти углы позволяют преодолеть особенности конкретного проекта и обеспечить оптимальный путь для сточных вод.

Выбор конкретного вида угла для канализационных труб 110 зависит от требований проекта, характеристик трубопровода, доступности места установки и других факторов. Перед выбором углов рекомендуется проконсультироваться с профессионалами и учесть все особенности конкретного случая.

Канализационные трубы и фитинги: классификация и особенности применения

Размеры и особенности установки
