Диапазон диаметров труб разных типов
Подземные водосточные и полиэтиленовые канализационные трубы должны быть доступны в разном диапазоне диаметров и для любого применения. Высокопрочные ПВХ-трубы с гладкой поверхностью не позволяют корням близлежащих растений и деревьев укорениться.
Бренды Hunter, Brett Martin, ULTRA3 изготовляют диаметр канализационной трубы для унитаза разных размеров. Для более тяжелых условий эксплуатации есть варианты от 200 до 400 мм.
Полиэтиленовые трубы для канализации используются для всех типов коммерческих и сельскохозяйственных целей, создания дренажных систем и систем отвода или затухания.
И для перфорированных, и для не перфорированных змеевиков длина 25 м и 50 м доступна в 5 диаметрах, что позволяет установщикам частично определять скорость потока воды. Дренажные конструкции бывают диаметром 60 мм, 80 мм, 100 мм, 160 мм и 200 мм.
При гладкой внутренней части не будет скопления ила. Перфорированные или неперфорированные для возможности впитывания и поглощения, двустенные пластиковые трубы бывают большого диаметра: 150 мм, 225 мм, 300 мм, 375 мм, 450 мм и 600 мм.
Чугунные подземные трубы для внутренней канализации бесшумны, на 100% пригодны для вторичной переработки, негорючие и обладают высокой прочностью на разрыв.
В некоторых случаях установка является обязательной благодаря прочности и минимальному обслуживанию.
Чугунные сливные трубы и отводы, где диаметр канализационной трубы для частного дома от 100 мм до 400 мм, стоят меньше, чем вы думаете.
Основные показатели труб
- Диаметр трубы. Этот показатель относится к типовым, что облегчает выбор трубы для конкретной задачи. Для отводы воды из унитаза используют трубу диаметром 110 мм, от сантехнических изделий (ванны, раковины) — 75 мм, для дворовой канализации 300 мм.
- Вес и длина. Эти показатели прямо пропорциональны диаметру трубы. Например, 1 п.м трубы диаметром 11 см, весит килограмм, а 16 см — 2,13 кг. Минимальная выпускаемая длина канализационной трубы — 1 м, максимальная — 6 м.
-
Толщина стенок труб. Для наружной канализации этот показатель равен 3,1-3,4 мм, а для внутренней — 2 мм.
- Внутренний диаметр. Этот показатель меняется, в зависимости от места установки трубы. Диапазон размеров огромен: от 25 до 200 мм. Стандартные размеры внутреннего диаметра труб:
- 25 мм для отвода воды из стиральной машинки и посудомойки;
- 32 мм от любого вида сифона;
- 50 мм для разводки трубопровода по помещению;
- более 110 мм для наружной канализации.
Итак, если вы решили проложить канализацию, нужно учесть все базовые показатели, место прохождения, количество переходов и поворотов, для того чтобы приобрести нужно количество труб и фитингов. Правильно подобранный материал и размеры, позволят прослужить системе канализации долгое время и без сбоев.
Особенности монтажа
Чтобы обеспечить максимальную плотность стыковки элементов и избежать протечек, сборку и соединение трубопроводов из пластика проводят с соблюдением таких требований:
- Пластиковые детали больших размеров нарезают при помощи специального инструмента – трубореза. Вместо него можно воспользоваться болгаркой или ножовкой.
- Срез выполняют под прямым углом к оси трубы, так как не получится сделать герметичное соединение при наличии перекоса в месте стыка.
- Концы состыковываемых трубных отрезков делают максимально ровными. Кромку спила подвергают обработке наждачкой либо напильником.
- Места соединения склеиваемых фитинговых элементов предварительно обезжиривают, затем намазывают клей и соединяют детали. Выступивший клей удаляют ветошью. Применяя фитинги с уплотнителем, поверхность стыков промазывают силиконовым герметиком.
- Детали вставляют не до упора, а с расстоянием в 1 см для создания компенсационного зазора. Для этого необходимо сделать предварительные замеры и поставить отметку на трубном отрезке для ограничения глубины вхождения.
Избегайте соединений под углом 90 градусов, лучше заменить одно колено под прямым углом на два по 45.
Размеры фасонных элементов
Сечение прокладываемых трубных отрезков и соединительных фасонных элементов обычно совпадает. В переходных фитингах диаметры выходных отверстий могут отличаться, но размер ввода всегда аналогичен соответствующему отрезку магистрали.

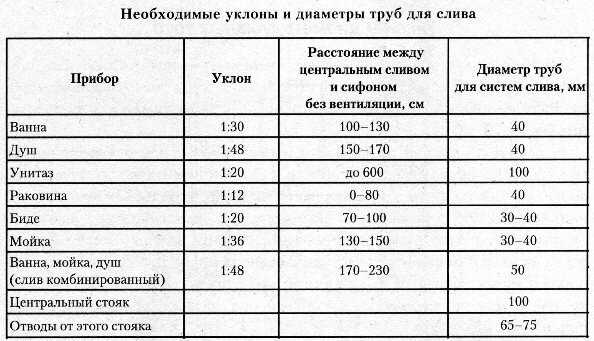

Внутри здания для отвода стоков используют трубы таких диаметров:
- от душа, умывальника, биде, мойки, ванной – 40 мм;
- от унитаза и центрального стояка – 110 мм;
- от основного стояка – 60 мм.
Комбинированный слив, объединяющий ванну, душ и раковину оборудуется 50-миллиметровыми деталями.
Для прокладки коммуникационных сетей снаружи здания выбирают фитинги диаметром 160–200 мм.
Соотношение размеров часто используемых фасонных частей для канализационных труб из ПВХ наглядно отображено в таблице:
| Элемент | Диаметр (мм) | Длина (мм) |
| Муфта | 110–400 | 120–330 |
| Ревизия | 50–315 | 167–500 |
| Отвод | 110–400 | 15–90 |
| Компенсационный патрубок | 50–500 | 170–320 |
| Обратный клапан | 110–250 | 300–520 |
| Двухколенный сифон | 110–200 | 510–820 |
Тройники с углом в 45 градусов производят диаметром 110–400 мм, длина их боковых раструбов – 140–530 мм, высота от торца до раструбного выступа – 140–500 мм.
Муфты и втулки для соединений
Нормативные документы
Сейчас посмотрим, диаметры и какие длины канализационных пластиковых труб заложены в действующих нормативных документах.
ГОСТ 22689.2-89
По этому ГОСТ производятся полиэтиленовые трубы и фасонина.
Нас, понятное дело, интересуют в первую очередь размеры.
- Трубы выпускаются прямыми отрезками длиной 8, 6, 5,5, 3 и 2 метра.
- Толщина стенок варьируется от 2 до 5,2 миллиметров.
- Таблица диаметров пластиковых канализационных труб, прямо скажем, не поражает достатком выбора. В перечне всего четыре типоразмера: 40, 50, 90 и 110 миллиметров.
ТУ 4926-002-88742502-00
Полипропиленовые изделия изготавливаются не по ГОСТ, а по техническим условиям. Что говорят действующие ТУ?
Перечень вероятных длин прямых отрезков покажется нам привычным: 8, 6, 5,5, 3 и 2 метра.
Но: по согласованию с клиентом возможно создавать трубы другой длины. Минимальные и большие значения не лимитируются, но здравый суть подсказывает, что отрезки длиной более чем 12 метров очень некомфортно перевозить любым существующим транспортом.
Диаметры пластиковых канализационных труб и толщина их стенок смогут принимать следующие значения:
| Диаметр, мм | Толщина стенок, мм |
| 50 | 3,0 |
| 110 | 3,5 |
| 150 | 5,4 |
ПВХ
С поливинилхлоридом обстановка достаточно комичная.
В качестве нормативного документа, регламентирующего производство, продавцами указываются:
- ГОСТ 1898-2001, никаких показателей которого в свободном доступе отыскать не удалось. Нет, создатель не говорит, что этого стандарта не существует, но ни одного сертификата соответствия на сайтах дилеров и производителей также нет.
- ГОСТ Р 51613-2000, относящийся к напорным трубам. Очевидно, нет ничего, что мешает применять напорную трубу с раструбным соединением для безнапорной канализации, но произведенный по этому нормативу товар очевидно будет дороже: громадная прочность свидетельствует громадную толщину стенок.
- Помимо этого, ведомственные строительные нормы ВСН 48-96 приводят размеры пластиковых труб канализации для внутренних инженерных сетей жилых и публичных сооружений. К счастью, хотя бы в этом документе упоминаются настоящие, неподдельные раструбные безнапорные трубы из НПВХ.
Давайте изучим документы.
ГОСТ Р 51613-2000
- Трубы производятся в прямых отрезках длиной от 4 до 12 метров с кратностью 0,25 м (4,0, 4,25, 4,50 и без того потом).
- Толщина стены варьируется от 1,5 до 23,2 мм.
- Диаметр может принимать значения от 10 до 315 мм. Значения 50, 90, 110, 150 и 200 мм присутствуют, что говорит о совместимости труб с фасониной для безнапорной канализации.
ВСН 48-96
При изучении этого документа нас ожидает очередной сюрприз. В нем, среди другого, содержится инструкция по закупкам, советующая продукцию в полной мере конкретного производителя — ОАО НПО «Пластик». Список размеров обрисовывает не требования к создаваемой продукции, а. ассортимент подлежащей закупкам номенклатуры.
Ну что же, да и то хлеб.
Приведем эти сведенья всецело, без купюр:
- Протяженность патрубков и труб образовывает 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 и 5240 мм. Если судить по размером, речь заходит о заказе под пара в полной мере конкретных проектов домов.
- Применяемый диаметр пластиковых труб для канализации в полной мере традиционен для внутренних сетей — 50, 90 и 110 миллиметров.

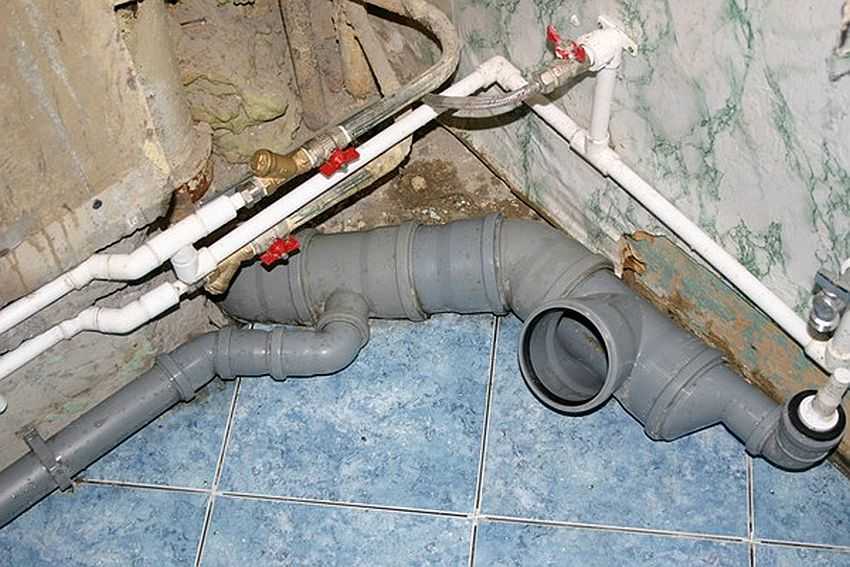

Трубы в системах канализации
Ранее большинство бытовых канализационных систем было изготовлено из чугунных труб, соединяемых металлическими фитингами. При этом монтаж был почти всегда сопряжен с использованием различных видов сварки (чаще других — электросварки).
Кроме того, как показала практика, канализационные системы из чугуна, несмотря на свою кажущуюся долговечность, со временем теряют свои первоначальные эксплуатационные качества, поскольку склоны к известковым наростам на внутренних стенках.
Современной альтернативой старым системам стали полимерные, основу которых обычно составляют канализационные трубы и фитинги ПВХ.

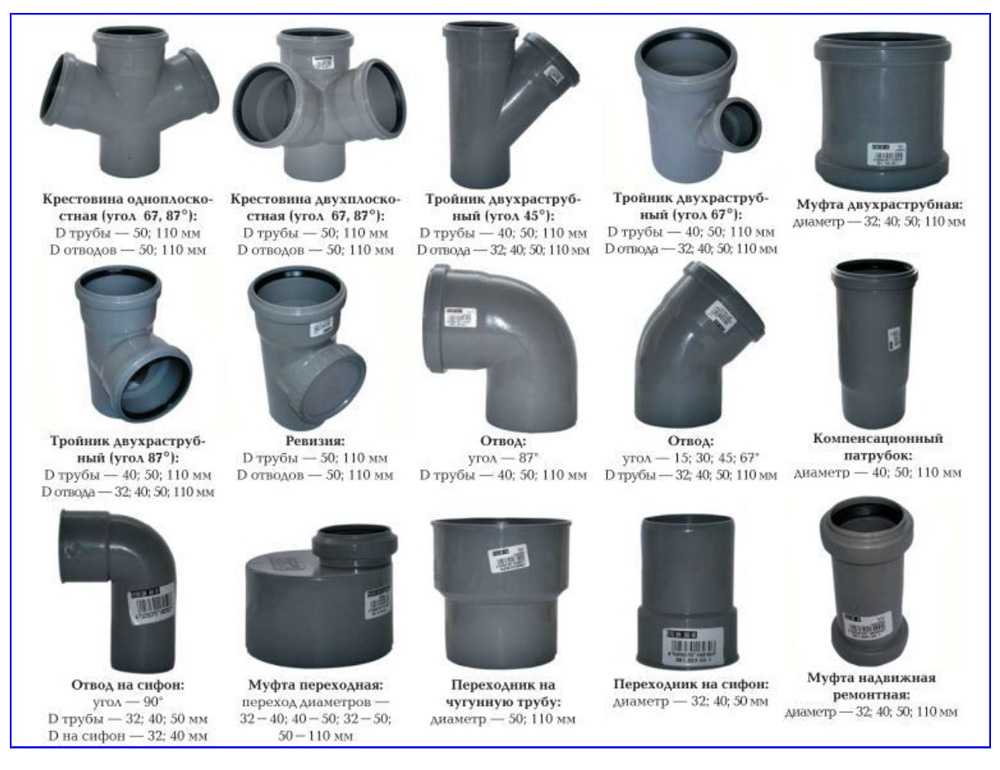

Схематичное изображение наиболее часто используемых канализационных фитингов
Особенности и преимущества полимерных канализационных труб
Среди полимерных изделий, применяемых при монтаже систем канализации, чаще других используют поливинилхлоридные, полиэтиленовые, полибутиленовые, полипропиленовые или попросту ПП трубы и фитинги для канализации.
Причиной этому стал высокий уровень практичности пластиковых труб в сравнении с любым видом труб из металла и сравнительно низкая их стоимость.
Поскольку канализационные ПВХ трубы и фитинги к ним являются наиболее популярным решением благодаря соотношению цена/качество, на их особенностях мы остановимся более подробно.
Трубы и фитинги ПВХ канализационные выделяются следующими неоспоримыми преимуществами:
-
Монтаж систем канализации с использованием данных комплектующих может быть выполнен ручным методом без привлечения оборудования для газовой или электрической сварки.
Основным методом соединения труб в таких системах является раструб, герметичность которого обеспечивается за счет внедренной в раструб резиновой уплотнительной прокладки. - Незначительный вес деталей.
Канализационные трубы и фитинги: размеры уклонов, диаметров и длин, предусмотренных в различных узлах системы канализации
-
Долговечность труб обусловлена их невосприимчивостью к воздействию агрессивных сред, влаги, ультрафиолета, колебаниям температур.
Помимо этого, трубы канализационные и фитинги ПВХ не предрасположены к образованию на внутренних стенках коррозионных отложений и, как следствие, размер их сечения остается неизменным в течение всего периода эксплуатации. - Благодаря широкому разнообразию ПВХ фитингов обеспечивается вариативность в устройстве канализационных систем. Таким образом, можно сконструировать систему практически любой сложности. Помимо прочего, ПВХ канализационные трубы и фитинги годятся как для внутренней, так и для внешней прокладки.
- Не смотря на внушительный перечень достоинств, изделия подобного типа довольно дешевы.
Область применения и материалы
Фитинги используют для соединения, поворота, разветвления труб, перехода на другое сечение
Прежде монтаж канализации выполнялся на основе труб из чугуна с фурнитурой из металла. Для сборки требовалось использование различных видов сварки.
Современные хозфекальные трубопроводы внутри и снаружи зданий, а также дренажные магистрали комплектуются из пластиковых деталей.
Полимерные изделия обладают стойкостью почти ко всем видам агрессивных сред, мало весят, имеют долгий срок эксплуатации и легки в установке. Их использование существенно повышает эксплуатационные показатели инженерных коммуникаций, удешевляет их обустройство.
Популярностью пользуются изделия из поливинилхлорида благодаря небольшой массе и бюджетной стоимости. Фасонные элементы из ПВХ используют для отведения:
- постоянных сточных вод в канализации с температурой не больше 80 градусов;
- кратковременных стоков с температурой 95 градусов;
- химических жидкостей со значением pH от двух до двенадцати.
Какими техническими характеристиками обладают конструкции?
ПВХ – так обозначаются любые разновидности поливинилхлорида. Его получают, когда проводят полимеризацию винилхлорида. Новый материал отличается следующими преимуществами:
- Устойчивость к коррозийным процессам.
- Сопротивление ультрафиолету.
- Способность противостоять негативному воздействию различных веществ.
- Большой срок эксплуатации.
- Обладают большой прочностью. Им же обладает труба ПВХ на 50 мм для канализации.
Положительными качествами располагают и сантехнические изделия размером 250 мм, которые изготавливаются из этого материала. Они обладают небольшим весом, благодаря чему монтаж, транспортировка значительно упрощаются.
Низкая цена привлекает покупателей больше всего. По сравнению с чугунными, стальными аналогами, продукция из этого материала самая дешёвая.
Установка проста, её может выполнить сам владелец без дополнительной помощи. Достаточно использовать подходящие фитинги. Но без недостатков тоже не обходится, как и у других материалов.
Материалы изготовления
Размеры фитингов для канализационных труб
Изготовление фасонных частей основано на полном соответствии диаметрам труб, что позволяет добиться герметичности стыков, а так же отвечает определенным стандартам. Размеры ПВХ фитингов разнообразны, как и варианты сборки систем канализации.
Наиболее востребованные размеры коммуникационных деталей представлены в таблице.
Таблица 1
| Наименование фитинга | Тип канализации | Рабочий диаметр, мм | Возможный угол стыка, град. | Длина без раструба, мм |
| Муфта | Внутр. | 32; 40; 50; 110 | — | 120-320 |
| Наруж. | 110; 160; 200; 250; 315; 400; 500 | — | 125-326 | |
| Ревизия | Внутр. | 50; 75; 110 | — | 167-184 |
| Наруж. | 110; 160; 200; 250; 315 | — | 184-500 | |
| Патрубок компенсац. | Внутр. | 50; 110 | — | 170-250 |
| Наруж. | 110; 200; 400; 500 | — | 180-320 | |
| Переходник, редукция | Внутр. | 50/32; 50/40; 110/50 | — | 40-82 |
| Наруж. | 110/160; 16/200; 200/250; 250/315; 315/400 | — | 125-244 | |
| Колено, отвод | Внутр. | 32 | 45/15/30/90 | 15-25 |
| 40 | 45/15/30/90 | 30-47 | ||
| 50 | 45/15/30/90 | 50-76 | ||
| 75 | 45/15/30/67/90 | 81-93 | ||
| 110 | 45/15/30/67/90 | 93-190 | ||
| Наруж. | 110 | 45/15/30/67/90 | 93-190 | |
| 160 | 45/15/30/67/90 | 124-267 | ||
| 200 | 45/30/67/90 | 179-327 | ||
| 250 | 45/15/30/90 | 193-422 | ||
| 315 | 45/15/30/90 | 219-502 | ||
| 400 | 45/15/30/90 | 328-615 | ||
| Тройник | Внутр. | 32/32 | 45 | 98 |
| 40/40 | 45/90 | 106-95 | ||
| 50/50; | 45/90/67 | 121-106 | ||
| 110/50 | 45/90/67 | 166-147 | ||
| 110/75 | 45/90/67 | 166-152 | ||
| 110/110 | 45/90/67 | 217-177 | ||
| Наруж. | 110/110 | 45/90/67 | 235-188 | |
| 160/110 | 45/90/67 | 252-209 | ||
| 160/160 | 45/90/67 | 326-262 | ||
| 200/110 | 45/90/67 | 308-241 | ||
| 200/200 | 45/90/67 | 396-304 | ||
| 250/110 | 45/90/67 | 460-307 | ||
| 250/250 | 45/90/67 | 502-407 | ||
| 315/160 | 45/90/67 | 466-327 | ||
| 315/315 | 45/90/67 | 609-497 | ||
| 400/160 | 45/90/67 | 553-540 | ||
| 400/200 | 45/90/67 | 570-600 | ||
| 400/400 | 45/90/67 | 845-735 | ||
| Крестовина одноплоск. | Внутр. | 50/50/50 | 90/45 | 232-198 |
| 110/50/50 | 90/45 | 276-231 | ||
| 110/110/110 | 90/45 | 382-201 | ||
| Наруж. | 110/110/110 | 90 | 201 | |
| 160/160/160 | 90 | 274 | ||
| Крестовина двухплоск. | Внутр. | 110/50/50 универсал | 90 | 180 |
| 110/110/50 левая, правая | 90 | 180 | ||
| Наруж. | 110/110/50 левая, правая | 90 | 180 | |
| Заглушка, пробка | Внутр. | 40; 50; 110 | — | 27-38 |
| Наруж. | 110; 160; 200; 315; 250; 400 | — | 38-95 | |
| Аэратор | Внутр. | 50; 110 | — | 27-38 |
| Сифон | Наруж. | 110; 200;160 | — | 449-734 |
| Обратный клапан | Наруж. | 110; 200; 160; 250 | — | 246-418 |
| Седёлка | Наруж. | 200 | 45/90 | 390-322 |
| Хомут | Внутр. | 40; 50; 110 | — |
Внутренние размеры (диаметры) фасонных частей канализационных труб сохраняются неизменными благодаря гладкости стенок
Чтобы места стыков не засорялись, также важно подобрать правильный угол присоединения и соблюдать уклон труб. Чем меньше угол отвода, тем более плавной будет траектория движения сточных вод
Ассортимент ПВХ фитингов постоянно расширяется, конструкции и размеры совершенствуются. Новая трубная продукция и накопленный опыт значительно облегчили работу по сооружению канализационных систем любой сложности.

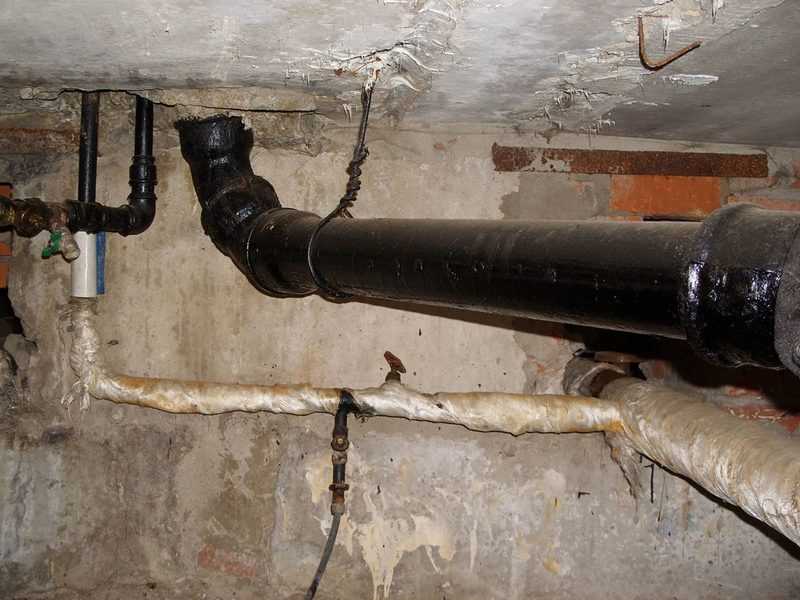

№2. Чугунные трубы для внутренней канализации
Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.
Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.
Преимущества чугунных труб:
- долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
- высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
- способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
- стойкость к перепадам температур;
- устойчивость к огню;
- экологическая безопасность;
- неплохая звукоизоляция.
Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:
- стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
- большой вес труб, что усложняет транспортировку;
- сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки; подверженность процессам коррозии;
- высокая стоимость.
Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.
При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.
Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.
Крестовины
Классификация фитингов
Фасонные части подразделяются в зависимости от назначения.
Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.
Отвод гибкий применяется в системе внутренней канализации. Используется в случае, когда невозможно применение стандартных частей, так как трубопровод имеет небольшой изгиб. Раструб с прокладкой расположен с одной стороны.
Пластиковые отводы для канализационных труб
Тройник позволяет произвести отвод от основного трубопровода и бывает следующих видов:
- Прямой тройник (угол 90оС) с раструбами с двух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба меньшего диаметра. Прямая часть тройника вставляется в раструб соединяемой трубы.
- Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые применяют в случаях, если необходимо произвести ответвление под углом.

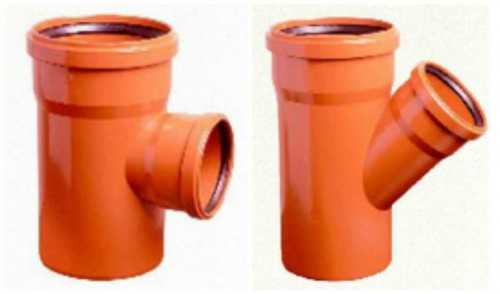

Тройники: прямой и косой
Крестовина обеспечивает отвод в двух направлениях:
- Одноплоскостная крестовина применяется при необходимости монтажа двух ответвлений в одной плоскости.
- Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в двух плоскостях.
Крестовины: одно- и двухплоскостная
Муфта соединяет трубы одного диаметра на прямом пролете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца. Соединяет две прямые части трубы. Используют при ремонте части трубопровода, когда поврежденную часть трубы удаляют, ставят новый отрезок, то соединяют муфтой. Муфту с гофрированием (отвод гибкий) применяют для соединения с изгибом в системе внутренней канализации.
Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, замене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.
Муфта (слева) и заглушка (справа)
Переходник служит для соединения труб различных диаметров:
- Эксцентрик надевается прямой частью на трубу большего диаметра, в раструб с кольцом уплотнительным вставляется труба меньшего диаметра.
- Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.
Эксцентрик (слева) и переходник «чугун-пластик» (справа)
Ревизия обеспечивает доступ к трубопроводу изнутри. Крышка легко снимается, является герметичной. Устанавливается для профилактики и ухода за системой в легкодоступных местах. Раструб с одной стороны, другая сторона прямая.
Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться вверх по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и позволяет производить очистку клапана.
Ревизия и обратный клапан
Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации. Устанавливается в самой верхней точке стояка вертикального. Если в трубопроводе происходит разряжение давления, происходит стравливание через клапан. Благодаря установке клапанане происходит срыва гидрозатворов.
Зонт вентиляционный служит для защиты системы от попадания мусора и прочих загрязнений и устанавливается в верхней стояка (выводится на крышу).
Воздушный клапан (слева) и вентиляционный зонт (справа)
Рекомендации по применению и монтажу
От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.
Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:
По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин
Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации;
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
- поливинилхлорид (ПВХ);
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70 °C, кратковременно — до 95 °C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40 °C, кратковременное повышение до 60 °C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Советы по выполнению монтажных работ
Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:
- резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
- затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
- зачистку и склеивание производят насухо;
- при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.
Виды фитингов для устройства внутренних канализационных систем
Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.
Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:
- соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
- муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
- ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
- компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
- переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
- переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
- колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
- тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
- крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
- крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
- крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
- вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
- вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
- сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
- хомут – монтажный крепеж труб.
Типы фитингов
Фасонные элементы различаются в зависимости от способа их соединения и типа канализации.
Различают:
- обжимной – деталь имеет одно или два обжимных кольца для надежной герметизации;
- фланцевый – труба и фасонный элемент имеют на концах площадку с отверстиями под болты;
- разъемный с накидной гайкой – используется в случае, когда нужно исключить вращение труб при монтаже;
- резьбовой – имеет на концах резьбу, используется в металлических фитингах и полимерных, предназначенных для соединения труб из различающихся материалов;
- американка – подтип соединения, совмещающий резьбу на концах элемента и накидную гайку;
- сварной – неразъемное соединение металлических или полимерных труб соединенных встык или внахлест;
- раструбный — детали соединяются внахлест с использованием уплотнительных колец;
- клеевой.
Наиболее часто для монтажа системы водоотведения применяются трубы и соединительные детали из полимерных материалов двух последних типов соединения.
Виды фитингов для внутренней и внешней канализации
По назначению фасонные элементы делят на детали:
- для внутренней канализации,
- для внешней канализации.
Внутренняя канализация служит для сбора и выведения стоков бытовых и сантехнических приборов, а внешняя – для последующей транспортировки стоков от жилья или нежилых зданий к очистным сооружениям.
Таблица №1. Канализационные фитинги.
При монтаже желательно избегать большого количества муфт, поскольку именно на соединенных ими участках чаще всего случаются засоры.
Размеры
Размер соединительных элементов должен соответствовать размеру труб.
Например, диаметр элементов для подключения унитаза к стояку должен быть не меньше сечения выпускного отверстия. Для внешней канализации используют муфты, отводы и тройники с сечением от 110 до 400 мм, сифоны и обратные клапаны – от 110 до 220 и 250 мм соответственно.
При монтаже внутренней канализации используют трубы и фитинги диаметром от 50 до 200 мм.
Для вывода сточной воды из посудомоечной или стиральной машины достаточно сечения трубы и фитингов в 25 мм.
