Пластиковые кессоны для скважин

Можно ли обойтись без кессона?

Новоиспеченному владельцу скважины всегда интересно, обязательно ли обустройство кессона, ведь это довольно дорогостоящее мероприятие? Да, обойтись без кессона можно. Но все не так просто.

Во-первых, в этом случае нужно, чтобы выход скважины приходился на отапливаемое помещение, например, подвал дома. Это необходимо для защиты оборудования от промерзания. При этом надо понимать, что уровень шума от постоянно работающих приборов будет высоким.

Во-вторых, придется использовать скважинный адаптер. Это устройство представляет собой компактный сантехнический переходник, который монтируется в обсадную трубу. Он состоит из двух частей. Первая устанавливается на обсаду ниже уровня ГПГ, вторая закрепляется на водозаборную трубу. После чего монтируется скользящее соединение в «ласточкин хвост» при помощи которого обе части адаптера соединяются уже внутри скважины.

Устройство предельно просто в установки и использовании. Кроме того, для многих владельцев скважин кажется весьма привлекательной и его стоимость, которая намного ниже, чем у кессона. Но надо понимать, что монтаж адаптера существенно затрудняет последующий профилактический ремонт и осмотр скважины. Кроме того, все оборудование придется располагать внутри здания.

4 Твин-КР2

Толщина металла кессона обеспечивает не только его долговечность, но и прочность установки. В модели Твин-КР2 используется сталь толщиной 6 миллиметров. Это самые толстые стенки, которые не прогниют даже за несколько десятилетий. В данном случае срок эксплуатации еще больше увеличивается, так как изделие полностью покрыто кузбасслаком, который защищает металл от любых воздействий, даже если ваша скважина часто наполняется водой.

Конструкция максимально продуманная и может изменяться по желанию заказчика. Внутри есть лестница, ребра жесткости и проушины для крепления в грунте. По умолчанию кессон имеет два технологических отверстия под трубы, но можно сделать третье, которое практически не отразится на конечной стоимости. Горловина кессона смещена в сторону для удобства эксплуатации. Крышка дополнительно утеплена и имеет проушины, на которые можно повесить замок практически любой конструкции, в том числе накладной.

Критерии выбора кессона

Одна из главных задач кессона – обеспечение доступа к источнику для его обслуживания и ремонта. Поэтому горловину конструкции следует размещать точно напротив отверстия шахты. Это позволяет беспрепятственно монтировать и извлекать насосное оборудование, не повреждая водоподъёмную трубу. Такая конструкция обеспечивает и возможность опускания бурового оборудования при возникновении нештатных ситуаций.

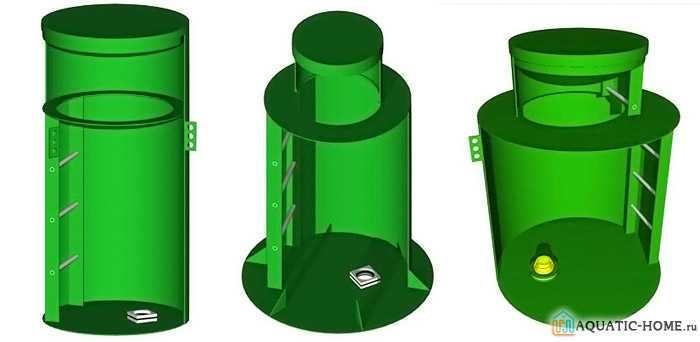

Соответствие критериев можно рассмотреть на следующих изображениях:

1. На первом изображении обсадная труба упирается в верхнюю часть конструкции. В такой ситуации повышается риск повреждения всей системы при замене насосного оборудования. Ремонтировать скважину при выборе такой схемы невозможно.
2. Второе изображение отличается расположением оси обсадной трубы над горловиной. Такой вариант не создаёт препятствий для ремонтных работ и обслуживания источника. Однако размеры размещаемого внутри кессона гидробака ограничиваются.
3. Третий вариант считается самым эргономичным, обеспечивая доступ для обслуживания и ремонта. Бак внутри может иметь объём до 100 литров.

Кессон жёстко приваривают к обсадной трубе источника, обеспечивая неразъёмное и максимально герметичное соединение.

Металлические камеры

Кессон для колодца или скважины из металла имеет форму ящика, в стенках которого присутствуют резьбовые втулки для подвода инженерных коммуникаций. Чаще всего такую камеру изготавливают из листового металлопроката толщиной 3 – 4 миллиметра. Оптимальным материалом для нее является нержавеющая сталь, но ее применение делает конструкцию значительно дороже. Иногда можно встретить и варианты из алюминия.

Металлическую камеру отличает простота устройства и надежность. Кессон легко монтируется и имеет продолжительный эксплуатационный срок. Конструкция получается прочной, а при наличии определенных строительных навыков, инструментов и оборудования домашний мастер может изготовить ее собственноручно. Ей непременно требуется утепление.

Несмотря на то, что сварные швы считаются качественным способом соединения элементов металлической камеры, в случае деформации металла они могут растрескаться. По этой причине, даже когда кессон изготовлен из нержавейки, ему нужна гидроизоляция.

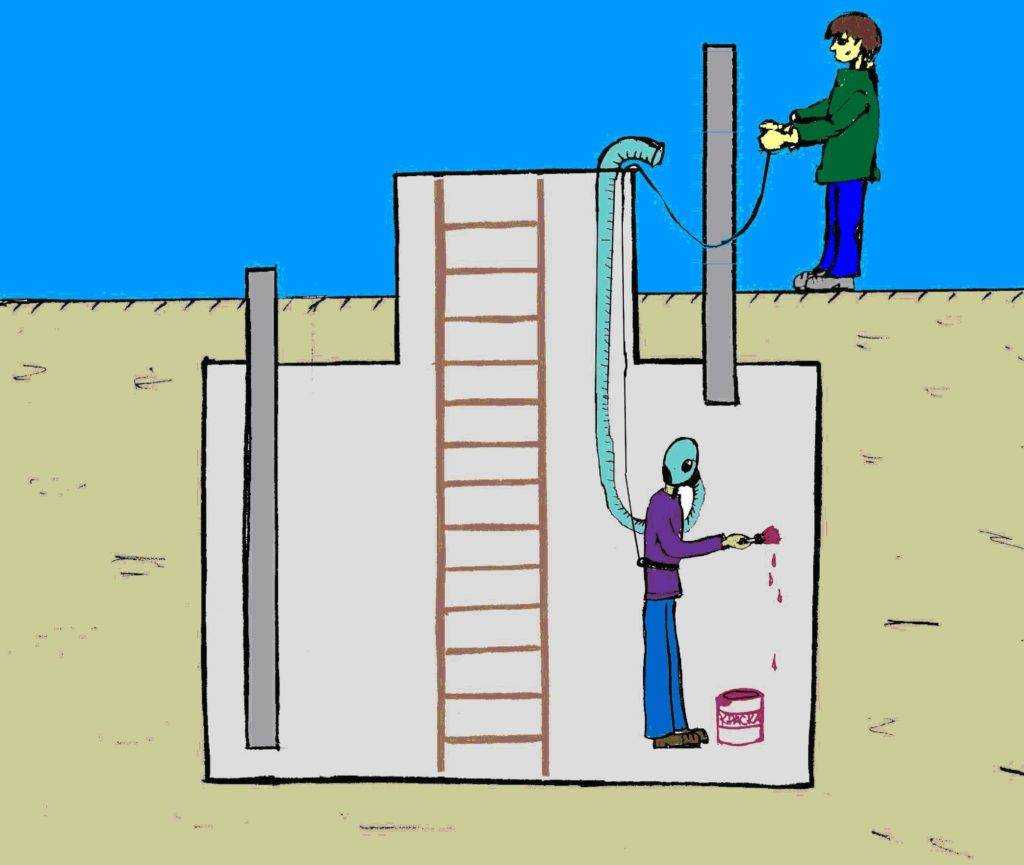

Конструкции из черного металла в обязательном порядке покрывают гидроизоляцией. При этом, даже при очень плотной наклейке утеплителя, который не пропускает воду, он не считается гидроизоляционным слоем.

Действовать следует таким образом: к наружным стенам камеры прикрепляют теплоизоляцию, например, экструдированный пенополистирол, пеностекло или аналогичный материал, за исключением волокнистых изделий. Потом кессон оклеивают гидроизолом или его аналогом.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

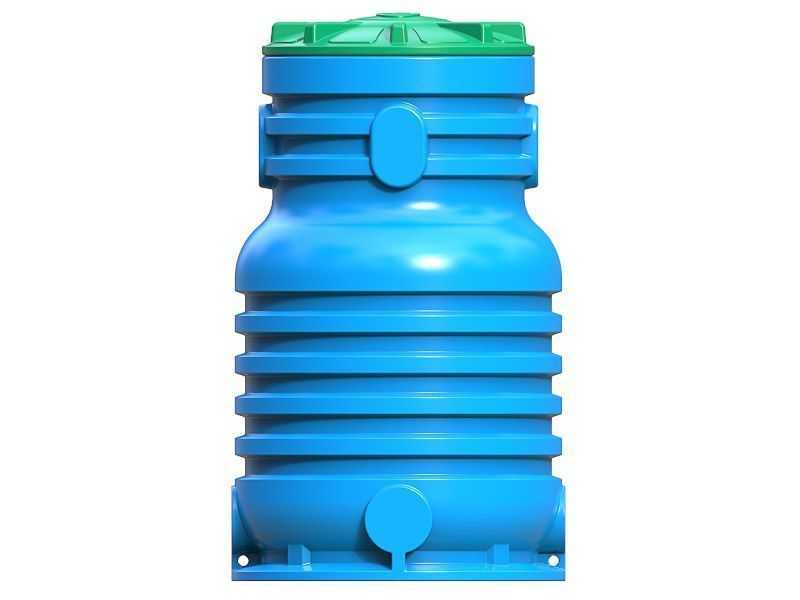

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Как выбрать кессон для скважины

Общие рекомендации по установке

При установке кессона, следует соблюдать несколько общих рекомендаций, позволяющих сделать его эксплуатацию более эффективной.

1. Глубина камеры. Для эффективной защиты скважины и установленной внутри кессона водоподающей аппаратуры от холода, глубина его должна превышать уровень промерзания почвы. Данный показатель различен для разных географических областей: в Подмосковье он составляет 0,8-1,1м, на Кубани – около 0,5м, а в Сибири может превышать 1,5 метра.
2. Во избежание заморозки скважины, также рекомендуется хорошо утеплить стенки камеры. Внешние водопроводы, соединяющие скважину с домом, можно дополнительно утеплить самогреющимся кабелем.
3. Размеры кессона. Определиться с тем, какой нужен кессон по внутренним размерам, можно исходя из его конкретного предназначения. Если в нём планируется размещение насосного оборудования и сантехнических устройств (запорная арматура, системы разводки), то лучше сделать камеру просторнее. В тесноте будет проблематично обслуживать и ремонтировать аппаратуру. Если же внутри будет размещаться лишь конец обсадной колонны с оголовком, можно обустроить кессон небольших размеров. Это позволит сэкономить время, силы и деньги.
4. Устройство дренажной подушки на дне. В данном случае нет однозначного мнения: одни специалисты рекомендуют бетонировать дно камеры, другие советуют засыпать его крупным гравием. В первом случае, при необходимости аварийного сброса воды из системы, или при появлении конденсата, воду из ямы можно удалить с помощью помпы. В случае с гравийным дном, она должна самостоятельно уходить в почву. Но этого не будет происходить на глинистом или суглинистом грунте: вода будет скапливаться в приямке.

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

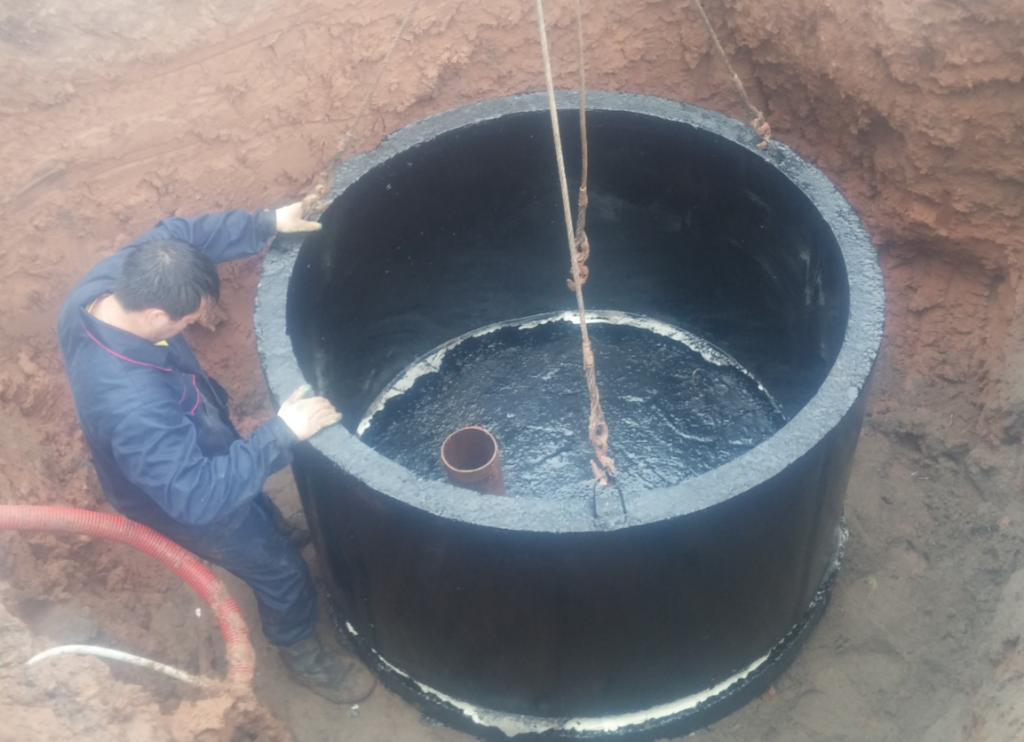

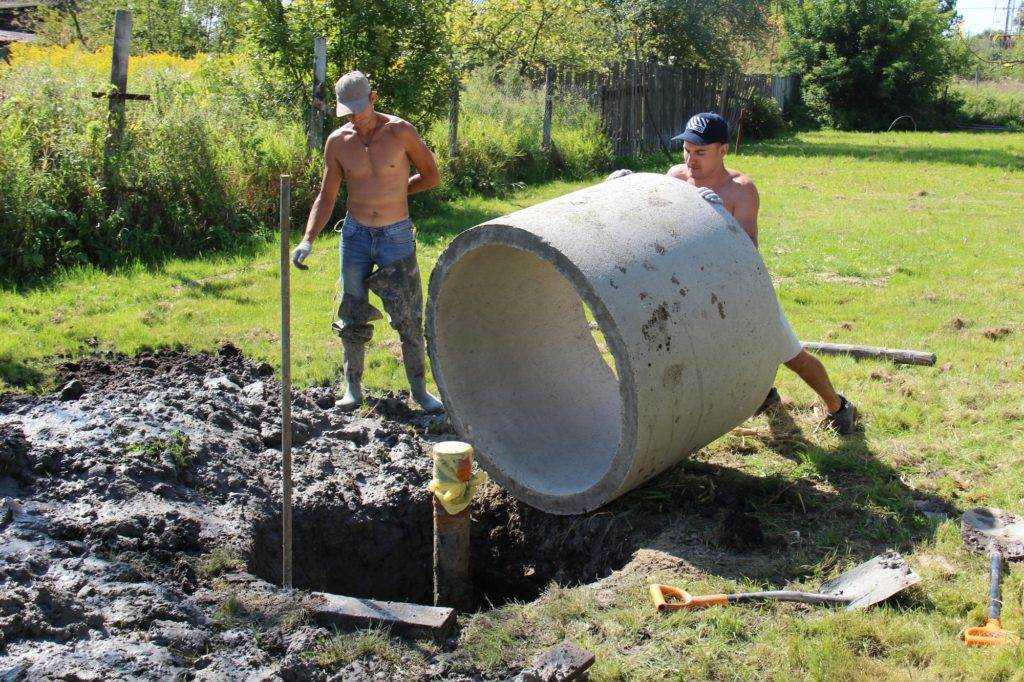

Монтаж кессона из бетонных колец

Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

Монтаж колец производится двумя способами:

1. Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
2. Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

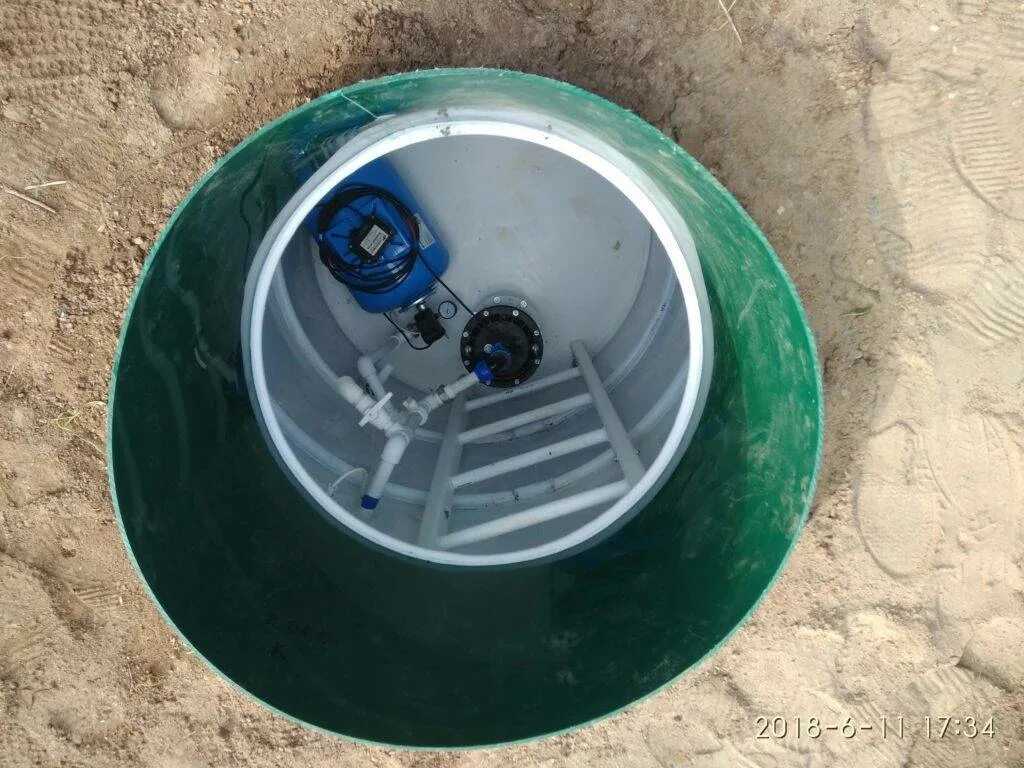

Монтаж пластикового кессона

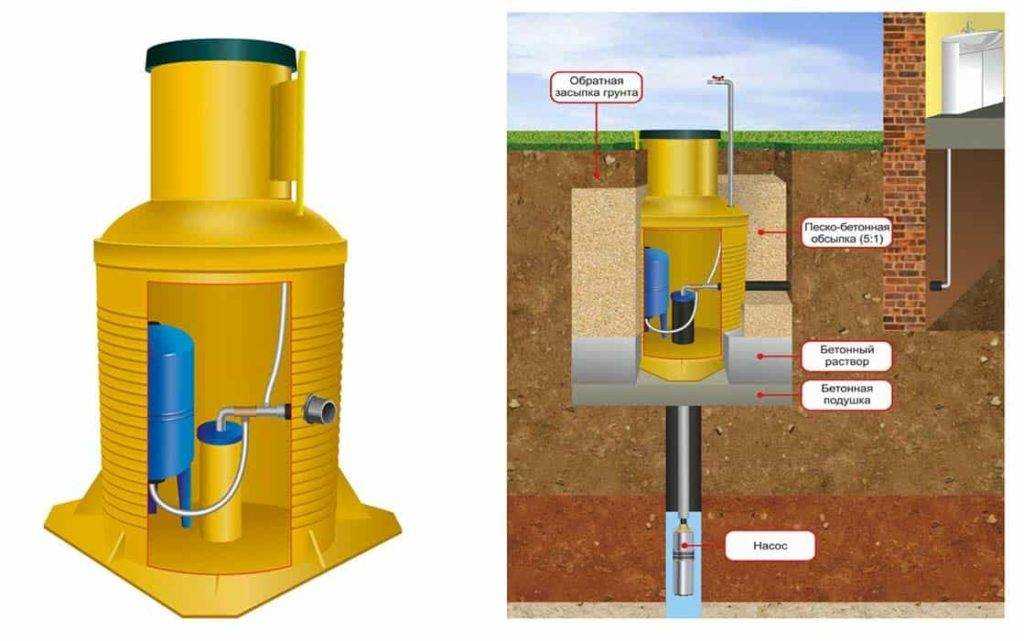

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Выбор кессонов для скважин: цены и модели

Важно узнать стоимость, перед тем как выполнить установку кессона на скважину. Цена зависит от конкретных производителей и свойств изделий

Вид	Производители	Модели	Размеры, см	Вес, кг	Цена, руб.
	Металлопрокатный завод	Кессон из металла в форме прямоугольника. В комплекте идет встроенная лестница и крышка с утеплением.	200*100*100	280	2 300
	Металлопрокатный завод	Модель округлой формы из металла. Характеризуется утепленной крышкой и лестницей.	200*100*100	250	19 250
	Термит 2000	Устройство из пластика помогает создать отверстия для труб.	144*210	85	31 600
	Альта Групп	Модель из пластика оборудуется специальным утеплением и лестницей.	10*100*163	144	25 200

Модели разных производителей отличаются неповторимым дизайном и свойствами

Достоинства и недостатки пластиковых резервуаров

Как у любого строительного материала, у пластика есть свои плюсы и минусы, которые отразятся на эксплуатации кессона:

Плюсы
Комментарий
Простота в обслуживании
Такие резервуары легко очистить при необходимости. В большие емкости устанавливают встроенные лестницы.
Длительный период эксплуатации
В среднем пластиковые резервуары могут прослужить 50 лет. Если резервуар правильно установлен и не подвергается внешнему механическому воздействию, он простоит и дольше.
Отличная теплоизоляция
Пластик без проблем выдерживает серьезные перепады температуры. В крайнем случае, если вы хотите перестраховаться, оберните его при установке утеплителем, этого будет более чем достаточно даже для северных регионов.
Доступная цена
Массовое производство пластиковых изделий сделало их дешевыми. В настоящее время пластиковые кессоны для колодцев стоят дешевле металлических и бетонных.
Герметичность
Бесшовная конструкция не пропускает ничего снаружи и не дает протечек. Такие кессоны не нуждаются в дополнительной гидроизоляции.
МинусыПодверженность деформации
Легкий и устойчивый к внешнему воздействию материал, обладает и гибкостью, которая не всегда идет ему на пользу. Пластиковый резервуар может деформироваться из-за подвижек почвы. Специалисты советуют укреплять его бетонной оболочкой  толщиной 15 сантиметров.
Трудности в ремонте
Если по какой-то причине полиэтиленовый кессон лопнул или получил пробоину, отремонтировать его не просто

Потребуется специальная сварка, и она помогает не во всех случаях, так что обращаться с таким резервуаром следует крайне осторожно.

Кессон что это такое

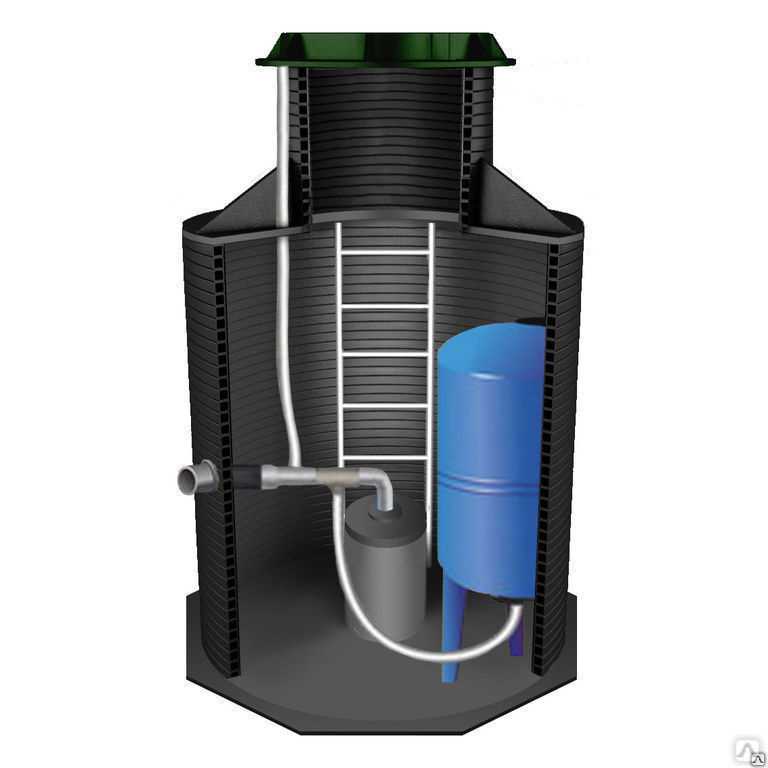

Кессоны из пластика являются элементами локальной инженерной системы водоснабжения дома. Изделия применяются для обслуживания артезианских источников, колодцев, а также для размещения накопительных баков и устройства ревизионных колодцев.

По внешнему виду укрытие представляет собой резервуар цилиндрической формы с днищем и оголовком. Верх камеры оборудован горловиной и откидной изолированной крышкой. Основание снабжено техническим отверстием, которое по своему диаметру должно быть достаточным для монтажа емкости на обсадную трубу выработки.

Объем укрытия зависит от набора устанавливаемого оборудования:

Пластиковый кессон для скважины.

• гидроаккумулятор;
• контрольно-измерительная аппаратура;
• пусковая автоматика;
• запорная арматура;
• дополнительные фильтры тонкой очистки;
• при необходимости — расширительный или накопительный бак;
• лестница.

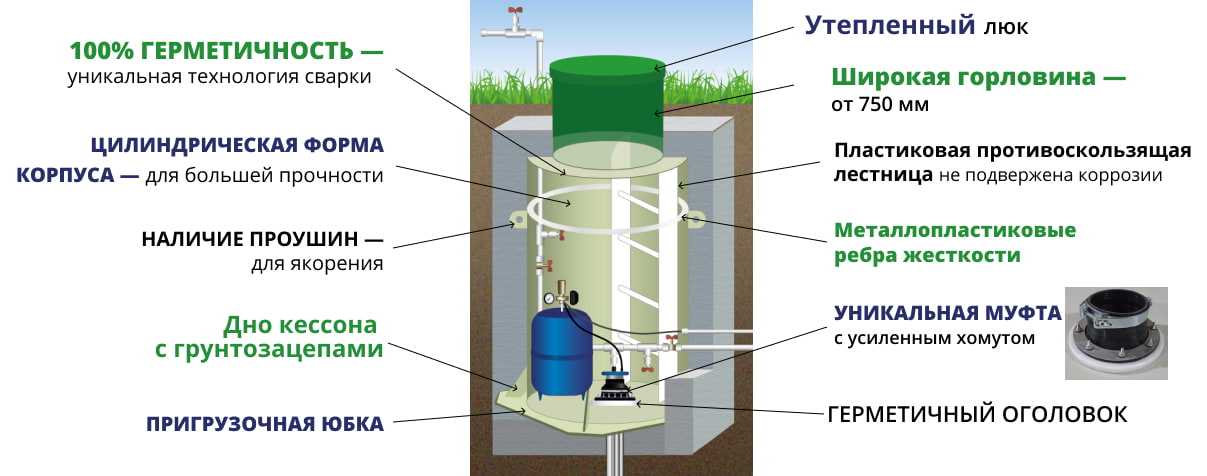

Корпус кессона не имеет соединительных швов и является полностью непроницаемым, что позволяет его применение даже при высоком расположении подземных вод.

Сравнение пластиковой камеры с металлическим и железобетонным

Если вы планируете установить кессон на облагороженном участке – пластиковая камера будет лучшим выбором, так как для установки металлической или железобетонной емкости потребуется привлечение специальной техники. В остальных случаях на начальных стадиях строительства можно выбирать между металлическим и железобетонным кессоном.

Металл

Металлический кессон для скважины достаточно популярен благодаря своим преимуществам:

• абсолютная герметичность позволяет установить оборудование с электрическим приводом,
• простой монтаж,
• контейнеры из металла устойчивы к внешним воздействиям,
• устойчивы к движению грунта. При надежной фиксации риск выдавливания емкости сводится к нулю.

Перед установкой поверхность следует обработать антикоррозийным составом. Правильно установленный и закрепленный контейнер может прослужить до 50 лет. Однако следует отметить и некоторые недостатки изделия из металла:

• большой вес резервуара,
• не всегда кессоны комплектуются компрессионными соединениями и герметичными отводами. В таком случае необходимы сварочные работы при установке,
• высокий риск коррозии.

Железобетон

Этот вариант защиты скважин применяется намного реже. Выполняться может двумя способами:

1. На месте скважины заливается опалубка с армированием. При этом может быть создана любая форма кессона.
2. Железобетонные кольца, которые соединяются между собой бетонной смесью с гидроизолирующими свойствами.

Основное достоинства использования железобетона для защиты скважины: прочность, большой вес, который предотвращает риск всплытия, при монтаже не требуется дополнительное крепление.

К негативным особенностям относят длительный и затратный монтаж, необходимость выполнения дополнительного обустройства гидро- и теплоизоляции и возможное повреждение трубной развязки в случае смещения колец.

Сравнение пластикового и железобетонного оборудования можно посмотреть на видео:

Пластиковый кессон: характеристики и особенности

Чтобы конструкция  водоснабжения стабильно функционировала в течение года нужно обдумать правильное конструирование скважины. Перед монтажом водопроводной системы необходимо продумать, как защитить ее от промерзания.

Варианты устройства оборудования для скважины

Промерзание труб и насосного оборудования выведет конструкцию из строя и потребуется дорогостоящий ремонт. Для защиты от таких случаев и нужно купить кессон для скважины, который представляет собой специальную емкость с крышкой.

Конструкция кессона предполагает следующие элементы:

• насос, который обеспечивает подачу воды;
• фильтрующие приборы;
• арматурные детали для остановки водяного потока;
• расширительный бак;
• механизм для измерения давления.

Устройство монтируется на глубине 1,5-2 метра на обсадную трубу. Это позволяет защитить установку от обморожения.

Перед установкой элементов для скважины проводятся расчеты размеров и подходящей глубины для обустройства конструкции

Как правильно выбрать кессон для скважины из пластика: плюсы и минусы прибора

Устройства из пластика всегда отличались хрупкостью. Но использование современного пластикового кессона для скважины считается надежной конструкцией. В состав подобных конструкций входит полиэтиленовый и полипропиленовый материал и стекловолокно.

Качественные емкости из пластика оснащены дополнительными деталями и прочными крепежными элементами

У подобного изделия стоит выделить следующие достоинства:

• простота и доступность при проведении ремонта;
• отличаются высоким сроком службы;
• пластик обладает великолепными теплоизоляционными свойствами;
• доступная цена;
• материал не подвергается коррозии;
• отличается малым весом и малым весом.

Среди недостатков стоит отметить подверженность деформациям.

Преимуществом изделий из пластика является то, что они могут быть любой формы

Какой кессон лучше выбрать: металлический или железобетонный

Кроме кессона из пластика предлагаются металлические или железобетонные модели. Бетонные конструкции дорого стоят, обладают большим весом и сложны в установке, поэтому они редко встречаются. Такие изделия создают нагрузку на почвенный слой и способствуют его проседанию.

Железобетонные конструкции являются монолитной базой для размещения необходимых элементов скважины

Металлический вариант можно сделать своими руками или купить

При этом важно учитывать, что подобный вариант поддается коррозии

При использовании подобных устройств составляющей процесса монтажа является тщательная герметизация

Пластиковые кессоны

Конструкция из пластика (ППР или ПНД) не боится действия коррозии и сохраняет свои эксплуатационные характеристики на протяжении 30-50 лет. Наличие рёбер жёсткости защищает пластиковый кессон от деформации. Оборудованное грунтозацепами усиленное основание 1,5 см толщиной обеспечивает устойчивость. К трубам скважины такие кессоны крепят с помощью обжимной муфты, благодаря которой соединение получается прочным и герметичным. Дополнительно в баках устанавливают лестницы, люки с замками и утеплённые крышки для защиты от холодов.

Несмотря на большое количество плюсов, кессон из пластика нельзя считать оптимальным вариантом. Стоимость изготовления и монтажа конструкции одна из самых высоких. Одним из главных недостатков считаются проблемы во время ремонта источника, для выполнения которого к скважине должна подъехать тяжёлая буровая техника. Металлические конструкции выдерживают такие нагрузки, пластиковые – обычно деформируются и не подлежат восстановлению.

Распространенные конфигурации и материалы

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Критерии выбора кессона

Одна из главных задач кессона – обеспечение доступа к источнику для его обслуживания и ремонта. Поэтому горловину конструкции следует размещать точно напротив отверстия шахты. Это позволяет беспрепятственно монтировать и извлекать насосное оборудование, не повреждая водоподъёмную трубу. Такая конструкция обеспечивает и возможность опускания бурового оборудования при возникновении нештатных ситуаций.

Соответствие критериев можно рассмотреть на следующих изображениях:

1. На первом изображении обсадная труба упирается в верхнюю часть конструкции. В такой ситуации повышается риск повреждения всей системы при замене насосного оборудования. Ремонтировать скважину при выборе такой схемы невозможно.
2. Второе изображение отличается расположением оси обсадной трубы над горловиной. Такой вариант не создаёт препятствий для ремонтных работ и обслуживания источника. Однако размеры размещаемого внутри кессона гидробака ограничиваются.
3. Третий вариант считается самым эргономичным, обеспечивая доступ для обслуживания и ремонта. Бак внутри может иметь объём до 100 литров.

Кессон жёстко приваривают к обсадной трубе источника, обеспечивая неразъёмное и максимально герметичное соединение.

Основные габаритные размеры пластиковых кессонов

Кессоны изготавливаются из различных полимерных материалов, обеспечивающих достаточную прочность конструкции, даже если толщина стенок небольшая или средняя (она варьируется от 10 до 40 мм). При выборе необходимо учитывать толщину стенок цилиндрического или круглого сооружения, т. к. от этого будет зависеть, выдержит ли камера оказываемую на нее нагрузку.

Толщина стенок должна соответствовать высоте и диаметру конструкции: чем они меньше, тем более тонкими должны быть стенки, т. к. небольшие камеры заглубляются незначительно и подвергаются воздействию малых нагрузок.

Соотношение основных параметров:

• толщина стенок 10 мм: высота 2000 мм, Ø 950 мм;
• толщина стенок 25 мм: высота 2100-2500 мм, Ø 1240-1500 мм;
• толщина стенок 40 мм: высота 2500 мм, Ø 2000 мм.
