Что такое циркуляция горячей воды?

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

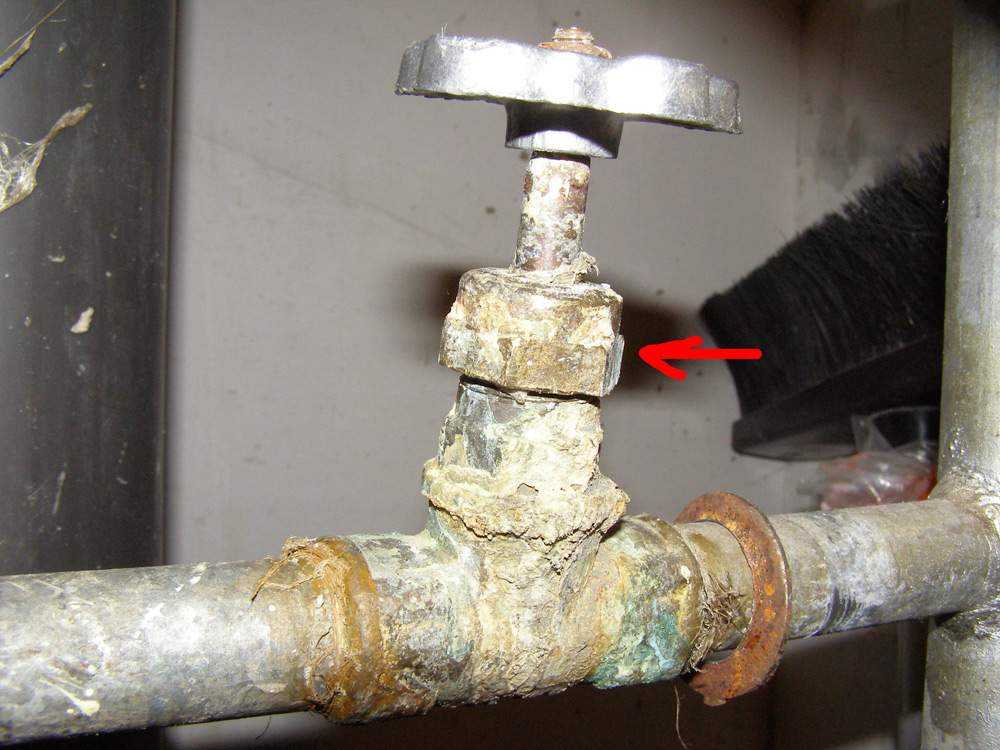

Течь вентилей

Описание: течь по штоку винтовых вентилей.

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

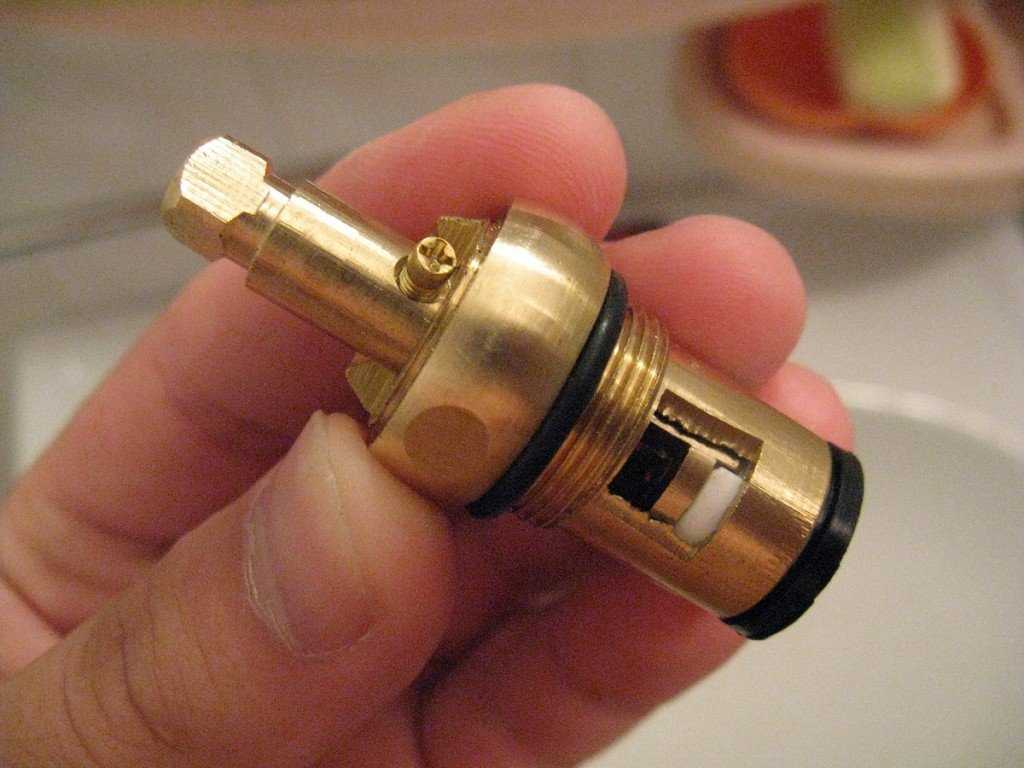

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;

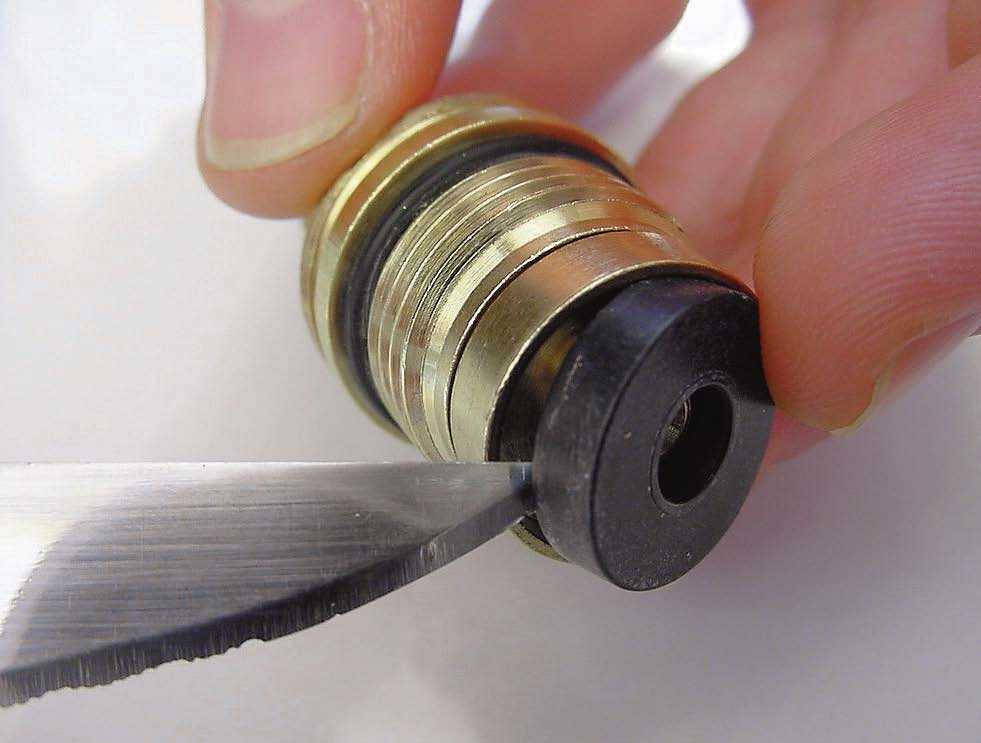

4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

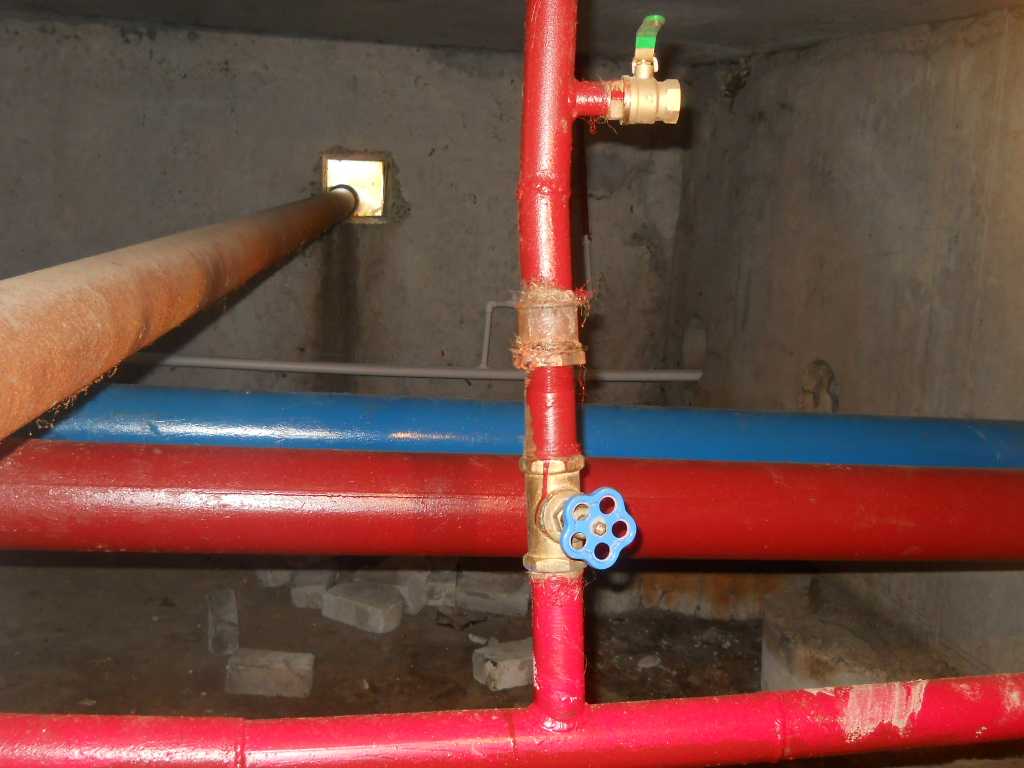

Холодный полотенцесушитель

• Описание
  : полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина
  : если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение
  : поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;

2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;

3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

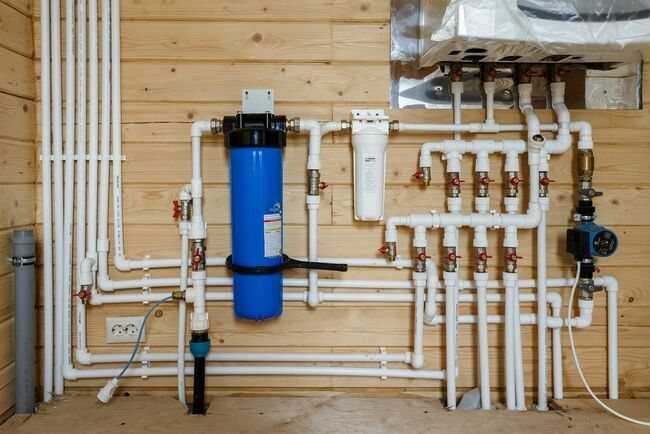

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Назначение и область применения

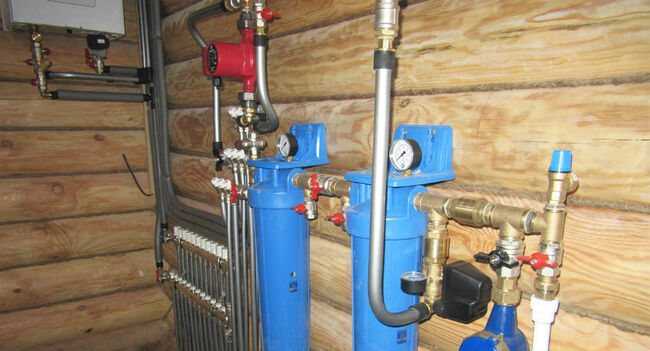

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

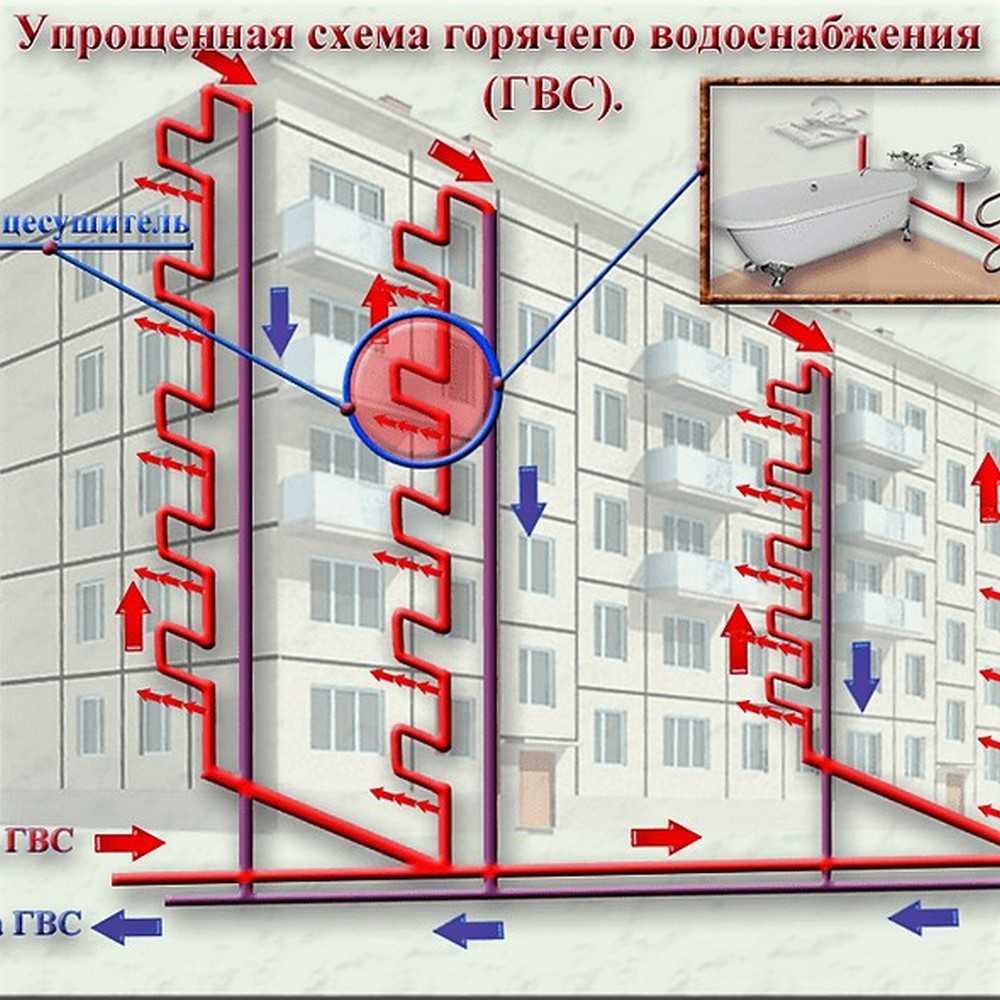

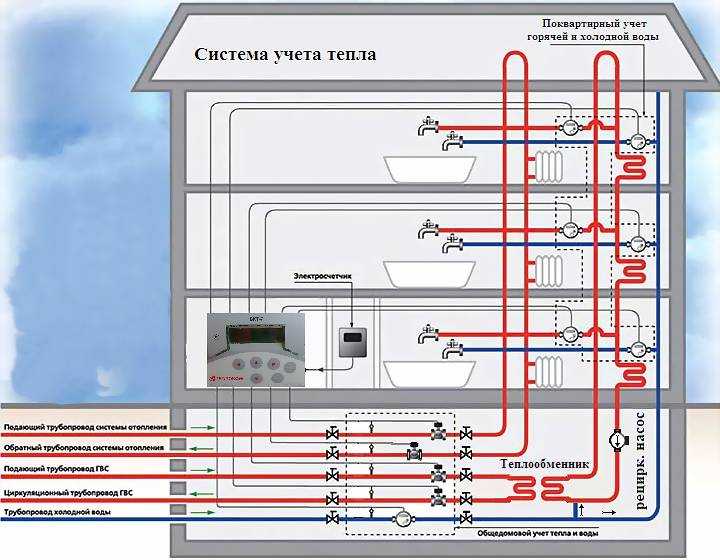

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

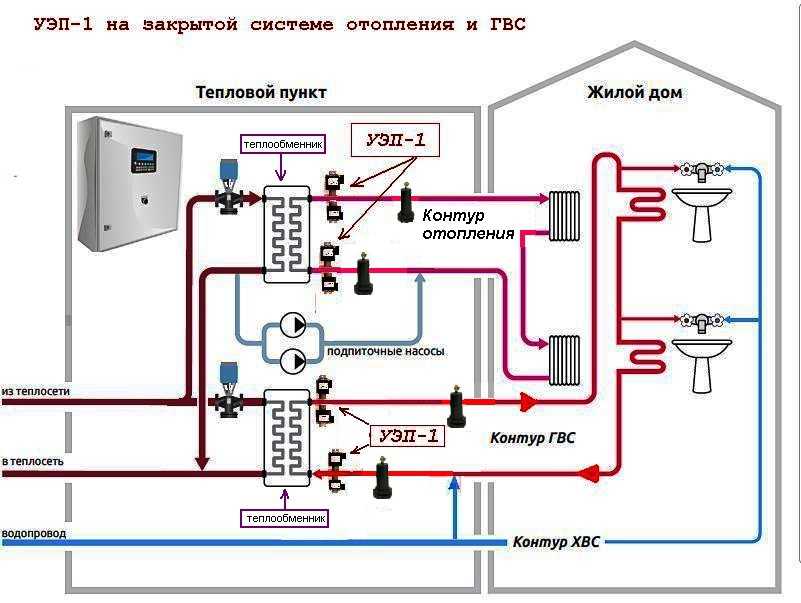

Описание системы теплоснабжения закрытого типа

В последние годы все большей популярность пользуется применение закрытой схемы водоснабжения. Закрытая система основана на пользовании тепловой магистралью с совершенно отдельным, автономным контуром, в который закачивается холодная вода для последующего прохождения через теплообменники.

Последние же, забирают на себя тепло от магистральной воды, нагрев которой происходит в ТЭЦ.Кроме этого, доступными являются и другие источники тепла, однако самым распространенным среди них считается непосредственная передача тепла от ГВС открытого типа.

В данном случае, качество подаваемой горячей воды в дом не зависит от состояния труб, которые располагает в себе центральная отопительная система. Закрытая схема подразумевает использование теплообменников и дополнительных насосных установок.

Система обеспечения горячей водой закрытого типа имеет неоспоримые преимущества, в сравнении с открытой: качественные показатели и бактериологические свойства.

Закрытая схема обеспечения горячей водой обеспечивает стабильный температурный режим вне зависимости от температуры воздуха в зимний период.

Современные инженеры все чаще прибегают к применению системы закрытого типа, поскольку данная схема характеризуется наиболее высокими показателями надежности для потребителей.

Трубопровод для горячего централизованного водоснабжения нельзя сделать по схеме холодного водопровода. Эти трубопроводы тупиковые, то есть они заканчиваются на последней точке водоразбора. Если сделать горячий водопровод в многоквартирном доме по той же схеме, то вода ночью, когда ей пользуются мало, остынет в трубопроводе. Кроме того, может быть такая ситуация, например, жители пятиэтажки, расположенные на одном стояке, днем ушли на работу, вода в стояке остывает и вдруг кому-то из жильцов на пятом этаже понадобилась горячая вода. После включения крана придется сначала слить из стояка всю холодную воду, дождаться теплой, а потом горячей воды — это чрезмерно большой расход. Поэтому трубопроводы горячего водоснабжения делают закольцованными: вода нагревается в котельной, тепловом узле или бойлерной и подается по подающему трубопроводу к потребителям и возвращается назад в котельную по другому трубопроводу, который в этом случае называют циркуляционным.

В централизованной системе горячего водоснабжения прокладку трубопроводов в доме выполняют с двухтрубными и однотрубными стояками (рис. 111).

Рис. 111.Схемы разводки горячего водоснабжения в централизованных системах

Двухтрубная система горячего водоснабжения состоит из двух стояков, один из которых подает воду, другой отводит. На отводящем циркуляционном стояке размещают отопительные приборы — полотенцесушители. Воду все равно нагрели и подали потребителям, а будут они ей пользоваться или нет и в какое время, неизвестно, так чего добру пропадать, пусть эта вода греет полотенцесушители и воздух в сырых, по определению, ванных комнатах. Кроме того, полотенцесушители служат П-образным компенсатором для температурного удлинения труб.

Однотрубная система горячего водоснабжения отличается от двухтрубной тем, что в ней все циркуляционные стояки (в пределах одной секции дома) объединили в один и назвали этот стояк «холостым» (нет у него потребителей). Для лучшего водораспределения к отдельным точкам потребления воды, а также в целях сохранения одинаковых диаметров по всей высоте здания в однотрубных системах горячего водоснабжения стояки закольцовывают. При кольцевой схеме для зданий высотой до 5 этажей включительно диаметры стояков принимают 25 мм, а для зданий от 6 этажей и выше — диаметром 32 мм. Полотенцесушители в однотрубной разводке ставят на стояки подачи, а это означает, что при слабом нагреве воды в котельных она может дойти до дальних потребителей остывшей. Горячую воду будут не только разбирать ближние потребители, но она еще и будет остывать в их полотенцесушителях. Для того чтобы вода не остывала и доходила горячей до удаленных потребителей в полотенцесушители врезают байпас.

Двух- и однотрубные системы горячего водоснабжения могут быть сделаны и без полотенцесушителей, но тогда эти приборы должны быть подключены к системе отопления. При этом в летний период полотенцесушители работать не будут, а в зимний — общие затраты на горячее водоснабжение и отопление возрастут.

Для обеспечения воздухоудаления из системы трубы прокладывают с уклоном не менее 0,002 к вводу трубопровода. В системах с нижней разводкой воздух удаляют через верхний водоразборный кран. При верхней разводке воздух удаляется через автоматические воздухоотводчики, устанавливаемые в верхних точках систем.

Тепловые сети

Попав в трубки сетевых подогревателей, вода нагревается и передается по подземным трубопроводам дальше в тепловую сеть за счет насосов, гоняющих воду по трубам. Теплосети, как правило, несут воду 70-150 градусов – все зависит от температуры снаружи: чем ниже градус на улице, тем горячее теплоноситель.

Перевалочным пунктом для теплоносителя становится центральный тепловой пункт ( ЦТП). Он обслуживает сразу целую систему зданий, предприятие или микрорайон. Это своеобразный посредник между объектом, создающим тепло и непосредственным потребителем. Если в котельной вода нагревается благодаря сгоранию топлива, то ЦТП работает с уже нагретым теплоносителем.

Читать дальше: Аренда помещения в бюджетном учреждении проводки

Расход воды в трубопроводе: факторы

Для того, чтобы самостоятельно выполнить вычисление расхода воды в трубопроводе, необходимо знать те факторы, которые обеспечивают проходимость воды в трубопроводе.

Главные из них — это степень давления в водоводе и диаметр сечения трубы. Но, зная лишь эти величины, не получится с точностью вычислить расход воды, поскольку он зависит также от таких показателей, как:

1. Длина трубы. С этим все понятно: чем больше ее длина, тем выше степень трения воды о ее стенки, поэтому поток жидкости замедляется.
2. Материал стенок труб также немаловажный фактор, от которого зависит скорость потока. Так, гладкие стенки трубы из полипропилена дают наименьшее сопротивление, нежели сталь.
3. Диаметр трубопровода – чем он меньше, тем выше будет сопротивление стенок движению жидкости. Чем уже диаметр, тем более невыгодным является соответствие площади наружной поверхности внутреннему объему.
4. Срок эксплуатации водопровода. Мы знаем, что с годами трубы из стали подвергаются воздействию коррозии, а на чугунных образуются известковые отложения. Сила трения о стенки такой трубы будет существенно выше. К примеру, сопротивление поверхности ржавой трубы выше новой из стали в 200 раз./li>
5. Изменение диаметра на разных участках водовода, повороты, запорные фитинги или арматура значительно снижают скорость водного потока.

Преимущества и недостатки открытой системы

Открытая ГВС всё ещё актуальна, благодаря в первую очередь энергонезависимости и других преимуществ:

1. Простота заполнения открытой ГВС и спуска воздуха. Нет необходимости в контроле высокого давления и спускать дополнительно воздух, так как спуск осуществляется автоматически при наполнении через открытый расширительный бак.
2. Простота осуществления подпитки. Поскольку не нужно следить за максимальным давлением. Также есть возможность доливать воду в бак даже ведром.
3. Система вне зависимости от протечек исправно функционирует, так как рабочее давление не большое и наличие таких неполадок на него не влияет.

Среди недостатков отмечают необходимость контролировать уровень воды в резервуаре и постоянное пополнение его.

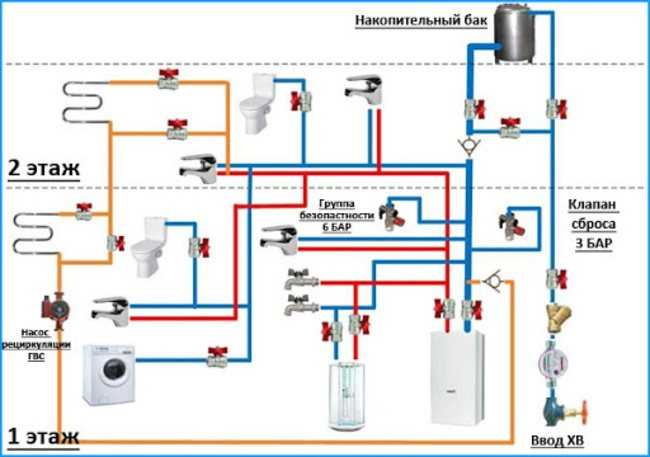

Схема подключения рециркуляции ГВС: как сделать ее самому

Существует как минимум несколько популярных вариантов обвязки, появившихся в связи с принципиальными различиями в проектировании, планировке и конфигурации домов.

Поэтому до начала работ необходимо не только выбрать конкретное решение (с учетом типа, объема и особенностей ТЭНа), но и составить чертеж с точками установки всех элементов – насоса, приборов потребления и тому подобное.

На практике наиболее востребованы 4 вида подсоединения – рассмотрим каждый.

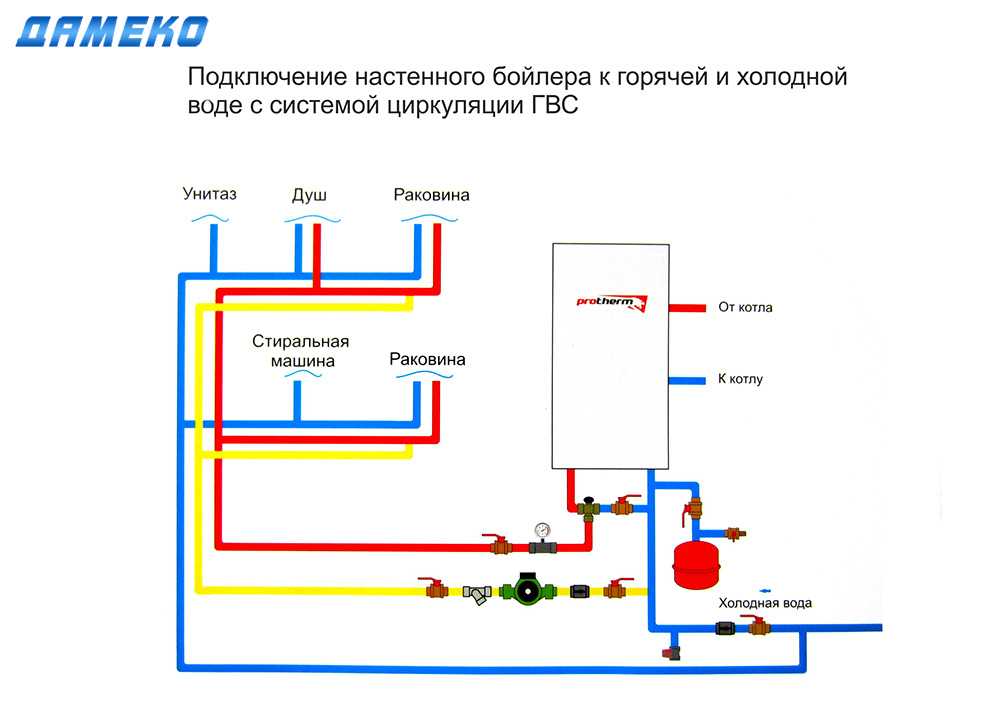

Через бойлер косвенного нагрева

По своей сути это резервуар со змеевиком, подключенный к котлу таким образом, чтобы теплоноситель перемещался по замкнутому контуру и ни в коем случае не смешивался с жидкостью бытового назначения. С данной целью он обладает пятью патрубками:

1. прямой, от емкости к спирали;
2. обратный, обеспечивающий возвратное движение;
3. холодной подпитки;
4. подачи потока к точке потребления;
5. реверсный, ведущий к баку.

Внимание, для успешной циркуляции ГВС схема также предусматривает установку насоса строго на обратной трубе. Такой инженерный ход предотвратит перегрев элементов, а значит способствует поддержанию нормального режима эксплуатации

Важно, что все установленные полотенцесушители будут постоянно горячими, а это залог здорового и комфортабельного микроклимата в ванной комнате, а также отсутствия плесени и грибков

Важно, что все установленные полотенцесушители будут постоянно горячими, а это залог здорового и комфортабельного микроклимата в ванной комнате, а также отсутствия плесени и грибков

Через накопительный бойлер

Это уже резервуар с теплоизолированными стенками, получающий от котла необходимый объем жидкости – 100-1000 л, зависит от количества жителей в здании и от их нужд.

Его контур – петля, с прямой подачей и обратной линией. Последняя подсоединена к трубе подпитки, причем так, что точка ее входа оказывается за узлом запорной арматуры. На ней же расположен насос, укомплектованный регулирующими устройствами.

У такого решения есть две важных особенности:

• Та среда, что находится в резервуаре, обладает одной температурой, а другая, что бежит по линии пополнения, – второй, из-за остывшей «обратки» и/или эффекта смешивания слоев.
• Подогрев осуществляется исключительно за счет добавления потока после траты части запасов.

При простое носитель очень быстро остывает. Поэтому система рециркуляции ГВС с накопителем актуальна только для тех домов, где потребление воды постоянное и достаточно высокое, то есть для тех же многоэтажных, но не для дачных.

С использованием двухконтурного газового котла

Данный вариант обычно выбирается при малом количестве точек конечного потребления и тогда, когда предполагается одновременная эксплуатация только одного из типов, например, исключительно умывальников. В таких случаях вполне подходит и проточный нагреватель средней мощности, способный обеспечивать до 20 л/мин. Он окажется достаточно простым (а значит надежным и долговечным) и экономичным.

Для его монтажа нужно лишь организовать подачу холодной жидкости в резервуар и обеспечить вывод потока нужной температуры. Учитывайте, что за время пробега по трубам среда может несколько остыть. Из-за этой особенности вариант слабо подходит для зданий большой площади и этажности.

Установка газового котла со встроенным бойлером

Когда нужно организовать циркуляцию горячей воды в частном доме, схема с интегрированным ТЭНом подходит лучше, чем с вынесенным двухконтурным. Почему? Сразу по трем причинам:

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

• нагрев стабильнее;
• пользоваться сантехникой удобнее – можно включать хоть все приборы и открывать каждый кран;
• не составляет труда создать запас в 40-60 л хорошо теплой жидкости (хоть и постепенно остывающей).

Но минусы тоже есть, и это:

• крупные габариты – комплект оборудования и места занимает порядочно, и весит прилично, что не всегда удобно;
• дороговизна – реализация такого решения обходится сравнительно недешево;
• серьезные сопутствующие расходы – для обеспечения и поддержания нужной температуры жидкости приходится тратить много топлива.

На практике эти недостатки перевешивают достоинства, поэтому данный вариант внедряют все реже.

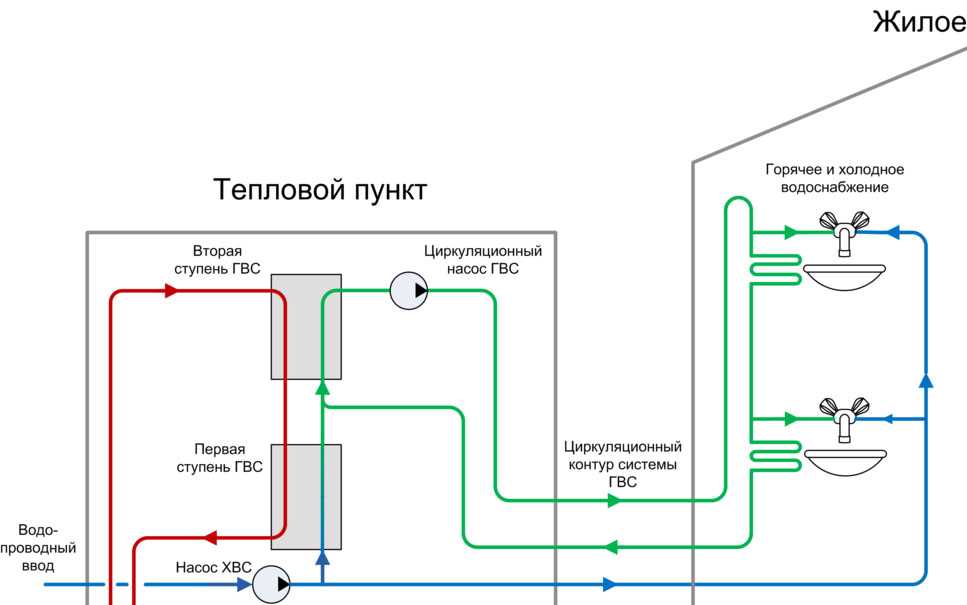

Закрытая система ГВС

Закрытая система основана на таком принципе: осуществляется забор холодной питьевой воды из центрального водопровода и нагрев её в дополнительном теплообменнике. После нагрева производится подача её по водозаборным точкам.

Закрытая система подразумевает отдельную работу теплоносителя и горячей воды, также она отличается наличием обратного и подающего трубопровода, которые используются для кольцевой циркуляции воды.
Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины. Среди плюсов системы также отмечают простоту регулирования температуры горячей жидкости.

ГВС может быть циркуляционным и тупиковым. Тупиковая система состоит только из подающих вод труб, способ присоединения которых такой же как и в первом случае.

Преимуществом закрытой ГВС является снижение затрат за счёт обеспечения стабильной температуры. Есть возможность монтажа полотенцесушителя. В закрытой ГВС необходимы водонагреватели, виды которых мы рассмотрим далее.
